BEDIENUNGSANLEITUNG Z800 MK2 Antari

Z-800II, Z-1000II & Z-1020 USER MANUAL
Z-800II, Z-1000II und Z-1020 BEDIENUNGSANLEITUNG
MODE D'EMPLOI des Z-800II, Z-1000II et Z-1020

Wir beglückwünschen Sie zum Kauf Ihr's neuen ANTARIZ-SERIES NEBELGERÄTES.

itte lesen SieThese Anweisungen und bewahren Sie sie gut auf

Wir beträckwünschen Sie zum Kauf Hisnes neuen ANTARI Z II NEBELGERÄTES.

Einleitung

Vielen Dank, dass Sie sich für ein ANTARI Z Nebelgerät entschieden haben. Sie sind nun Im Besitz eines robusten und leistungsstarken Nebelgerätes. Vor Benutzung des Gerätesitte unbedingt diese Bedienungsanleitung sorgfältig lessen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, konnen Sie sich in den nachsten Jahren auf eine zuverlassice und überzeugende Leistung Ihres ANTARI Nebelgerätes freuen.

Bitte beachten Sie die folgenden Hinweise im Bezug auf Bedienung, Sicherheit und Wartung, um eine lange Lebensdauer und einen sicheren Betrieb Ihres Nebelgerätes sicherzustellen.

ACHTUNG:

Gefahr des elektrischen Schlages. Trennen Sie das Gerät vom Netz, bevor Sie die Abdeckung entfern.

Gefahr eines elektrischen Schlages

Vor Nasse schützen.
Nur innerhalb geschlossener Räume betreiben. Nicht für den Betrieb im Freien geeignet.
Für die 110V Modèle verwenden Sieitte ausschlieBich 3-adrige, geerdete Steckdosen. Vor Inbetriebnahme daraufauf achten, dass das Gerat an die richtige Spannung angeschlssen wird.
Vor Befüllen des Tankes ist Ihr ANTARI Z Nebelgerät immer vom Netz zu trennen.
Achten Sie darauf, dass das Nebelgerät stets aufrecht installiert ist.
Wird das Gerat außer Betrieb genommen, ist das Gerat auszuschalten oder vom Netz zu trennen.
Dieses Gerat ist nicht wasser- oder spritzwassergeschütz. Sollte Feuchtigkeit, Flüssigkeit oder Nebelfluid in das Geräteinnere eindringen, trennen Sieitte das Nebelgerat sofort vom Netz und verstandigen Sie einen Servicetechniker oder Ihren ANTARIHhandler, bevor Sie das Gerat wieder in Betriebnehmen.
Keine zu wartenden Teile im Geräeinnern. Wartungsarbeiten sind nur vom ihrem ANTARI- Handler oder qualifizierten Servicetechnikern durchzufahren.

Brandgefahr

Nur für Erwachsene. Das Nebelgerät muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.
Richten Sie die Nebelaustrittsdüse niemals direkt auf Personen.
Der Ausstob des Nebelgerätes ist sehr hei. Halten Sie während des Betriebes einen Sicherheitsabstand von ca. 60 cm zur Austrittsdüse ein.
Installieren Sie das Nebelgerät an einem gut belufteten Ort. Niemals die Lufungsschlitze verdecken. Um eine ausreichende Belüfung zu gewährleisten, halten Sieitte einen Mindestabstand von 20 cm um und über dem Gerät ein.
Richten Sie die Austrittsdüse niemals auf offene Flammen.
Wenn die Versorgungsschnur beschadigt wird, muss sie vom Hersteller oder dem Kundendienst oder ähnlich qualifiziertem Personal ersetzt werden, um eine Gefahr zu vermeiden.
Die Austrittduse wird während des Betriebes sehr hei (200° C). Für leicht entflammbare Materialien muss ein Mindestabstand von 50 cm zur Austrittsduse eingehalten werden.
Lassen Sie Ihr ANTARI Nebelgerät vor Reinigungs- und Wartungsarbeiten abkühlen.

Explosionsgefahr

Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter das Nebelfluid.
Verwenden Sie ausschließlich hochwertige und von Ihr hem Handler empfohlene Nebelfluide auf Wasserbasis. Andere Nebelfluide konnen zum Verstopfen oder Tropfen des Gerates führen.
Achten Sie unbedingt daraufuf, dass sich immer eine ausreichende Menge Nebelfluid im Tank befindet. Der Betrieb ohne Nebelfluid führt zu Pumpenschäden und zur Überhitzung des Heizelementes.
Sollte Ihr ANTARI Z-800II, Z-1000II und Z-1020 Nebelgeratomal nicht mehr ordnungsgemäß arbeiten, schalten Sie esitte sofort ab. Entleeren Sie den Tank vollständig, verpacken Sie das Gerat sorgfaltig (am besten in der Originalverpackung) und schicken Sie es bei Ihrem ANTARI-Handler ein.
Entleeren Sie den Tank immer, bevor Sie das Gerat verschicken oder transportieren.
Trinken Sie niemals Nebelfluid. Sollte es davon noch einmal verschlukt werden, konsultieren Sieitte sofort einen Arzt. Sollte die Haut oder die Augenomal mit Nebelfluid in Beruhrung kommt,itte sorgfaltig mit Wasser auswaschen.

Hinweis:itte beachten Sie alle auf dem Gehause Ihres ANTARI NEBELGERATES angebrachten Warnhinweise und Anweisungen.

Auspacken und auf Transportschäden untersuchen

Öffnen Sie den Außenkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfrei zustand eingetroffen sind.

Der Versandkarton sollte folgenden enthalten:

1. Ein Nebelgerät der Serie Z-II
   2.Netzkabel
2. Z-10 Fernbedienung
3. Bedienungsanleitung
4. Montagebügel mit Schrauben und Unterlegscheiben (Z-1000II)

Wenn Ausrüstungsteile fehlen sollenen, behmen Sieitte sofort mit Ihrem ANTARIHander Kontakt auf.

Bevor Sie mit der Inbetriebnahme Ihr's ANTARI Z-800II, Z1000II und Z1020 Nebelgerat, beginnen, stellen Sie richer, dass kein offensichtlicher Transportschaden vorliegt. Falls das Gehäuse der Einheit oder das Kabel beschadigt sein sollte, stecken Sie es nicht in die Steckdose und versuchen Sie nicht, es zu benutzen, bevor Sie ihren ANTARI-Handler kontaktiert haben.

Inbetriebnahme

Entfernen Sie jegliches Verpackungsmaterial vom Versandkarton. Vergewissem Sie sich, dass alle Schaumstoff- und Plastikeinlagen entfernt wird, insbesondere in der Nähe der Austrittsdüse.
Installieren Sie das Nebelgerät auf einer ebenen Oberfläche und schrauben Sie den Deckel des Fluidtankes ab.
Fullen Sie den Tank mit ANTARI Nebelflüssigkeit oder anderen hochwertigen Nebelfluids auf Wasserbasis. Alle anderen Fluidarten konnen Beschädigungen am Gerät zur Folge haben. Nach dem Befüllen verschreiben Sie den Tankitte wieder mit dem Deckel.
Stecken sie das Fernbedienungskabel fest in die richtige Eingangsbuchse auf der Rückseite des Gerätes ein.

Bedienung

Fullen Sie vorsichtig Flüssigkeit in den Tank. Überfüllen Sie den Tank nicht.
Stecken Sie den Netzstecker in eine geerdete Schukosteckdose ein. Wenn notwendig, schalten Sie den Netzschalter auf der Rückseite des Gerätes auf "ON". Die Aufheizzeit ist beendet, sobald die grüne Lampe auf der Fernbedienung aufleuchtet.

Um den Nebelausstob auszulosen, drucken Sieitte den entsprechenden Knopf auf der Fernbedienung. Halten Sie den Knopf solange gedrückt, bis der gewuntsche Ausstob erreicht ist.
Die Lampe auf der Fernbedienung wird in dem Maße an- und ausgehen, wie das Gerät wieder aufheizt, um die korrekte Betriebstemperatur zu erreichen.
Weitere Informationen zum Betrieb Ihres ANTARI Z-800II, Z-1000II und Z-1020 Nebelgerätes finden Sie unter "Bedienung über eine Fernbedienung".

Wichtig: Wahrend des Nebelns immer auf die Fluidtankanzeige achten. Der Betrieb eines Nebelgerätes ohne Fluid kann zu irreparablen Schaden Ihres Gerätes führen.

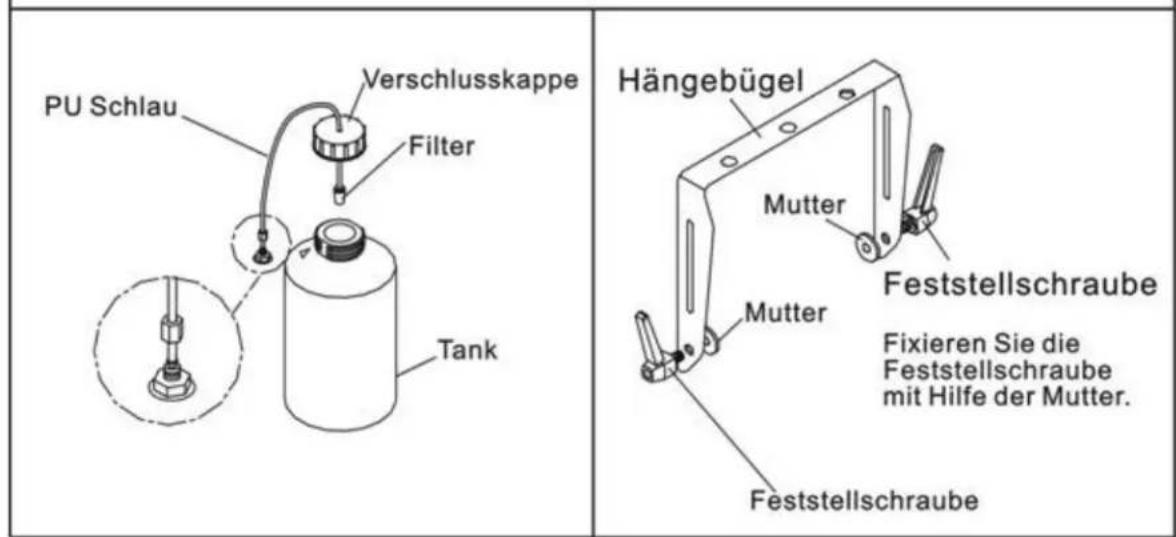

Z-1000II: Ihr Modell verfügbar über einen Hängebügel; das Gerät kann auf dem Boden oder hängend installiert werden. Wir das Gerät hängend installiert, achten Sieitte darauf, dass der Nebel niemals direkt in das Gesicht einer Person ausgestoßen wird. Wiehe Installationsmethode Sie auch wahlen, achten Sie darauf, daß der Neigungswinkel niemals 25 Grad überschreitet.

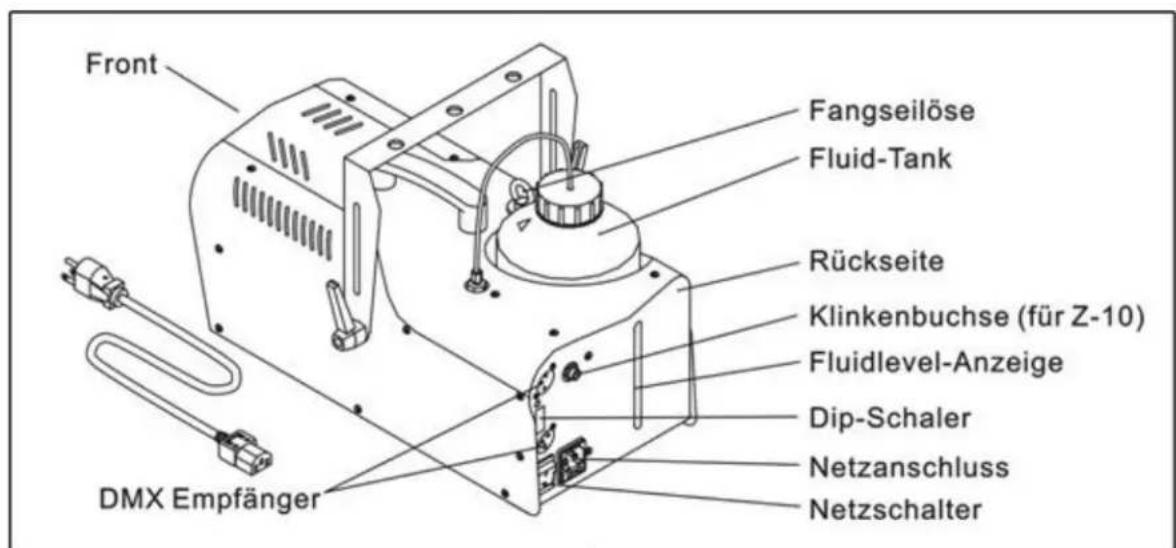

Z-1000II Beschreibung

Hinweis: Das Gerat besitzt einen Flüssigkeitsspiegel. Die Maschine stelt den Nebelbetrieb ein, wenn der Pegel niedriger ist als es für den Betrieb notig ist.

Sollten Sie einen verminderten Aussto, Pumpgerausche oder überhaupt keinen Aussto feststellen, sofort vom Netz trennen. Kontrollieren Sie den Fluidstand, die externe Sicherung, den Anschluz zur Fernbedienung und die

Stromversorgung. Sollte nach 30 Sekunden permanenten Druckens des Fernbedienungsknopfes immer noch kein Ausstoß erfolgen, überprüfen Sieitte den Verbindungsschlauch zum Tank und vergewissern Sie sich, dass Fluid hindurchflieben kann. Wenn Sie die Ursache des Problems nicht feststellen konnen, drucken Sieitte nicht weiter die Fernbedienungstaste, da dies zu Schäden am Gerät führen kann. Schicken Sie das Gerät bei Ihrm ANTARI-Handler ein.

Technische Daten

Model	Z-800II	Z-1000II	Z-1020
SpannungsversorgungGesamtanschlusswert	115/230 V AC 50/60 Hz ~
	800 W	1.000 W	1.000 W
Ausstobvolumen	85 m³/min.	284 m³/min.	284 m³/min.
Tankinhalt	0,8 Liter	1,7 Liter	2,5 Liter
Fluidverbrauch	83 Min./ Liter	49 Min./ Liter	24 Min./ Liter
Gewicht	3,5 Kg	6,6 Kg	9,7 Kg
Maße (LxBxH)	315 x 130 x 210 mm	435 x 200 x 230 mm	370 x 295 x 135 mm
Fernbedienung im Lieferumfang	Z-10	Z-10	Z-10
Fembedienung erhähtlich	Z-40, Z-50	Z-40, Z-50	Z-40, Z-50
Aufwärmzeit	100 Sekunden	4,5 Minuten	12 Minuten

Bedienung über eine Fernbedienung

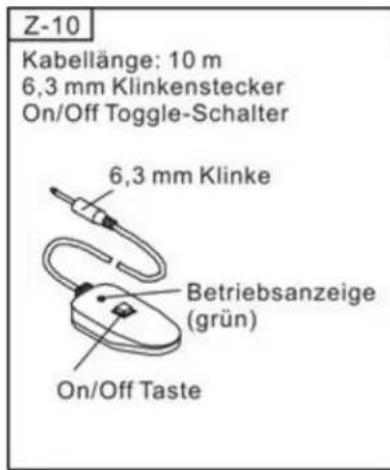

Die Z-10 ist eine Fernbedienung, mit der sich über ein 10 Meter-Kabel mit Klinkenstecker die ANTARI-Nebelgeräte Z-800II, Z-1000II und Z-1020 ansteuern halten. Sobald das Nebelgerät die benötigte Betriebstempoatur erreicht hat, leuchtet die grüne LED auf der Fernbedienung auf. Das Gerät ist nun einsatzbereit, und der Nebelausstoß kann durch Drücken des roten Knopfes ausgelöst werden. Die grüne LED blinkt, solange das Gerät aufheizt (ca. 1-2 Minuten) und in den Aufheizintervallen nach erfolgtem Nebelausstoß (ca. 1-2 Minuten). Die LED leuchtet wieder, sobald das Gerät einsatzbereit ist. Drücken Sie die TOGGLE-Taste um

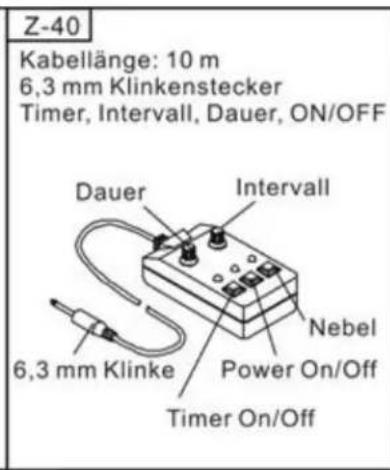

Die Z-40 ist eine Fernbedienung, mit der sich über ein 10 Meter-Kabel mit Klinkenstecker die ANTARI-Nebelgeräte Z-800II, Z-1000II und Z-1020 ansteuern halten. Betätigten Sie die rote Taste, um die Fernbedienung einzuschalten. Über ihre zwei Tasten halten sich die Ausstoßdauer und Intervalle und die Funktionen des Nebelgerätes optimal auf die Anforderungen des Benutzers abstommen. Durch Drücken der gelben TIMER-Taste aktivieren Sie die Timerfung. Die Zeitabstände zwischen den einzelnen Nebelausstößen (zwischen 1 und 250 Sekunden) halten sich über den INTERVAL-Regler einstellen. Die Dauer jeder Nebelausstötes (zwischen 1 und 15 Sekunden) lasst sich über den DURATION-Regler einstellen. Wird die grüne FOG-Taste gedrückt, werden alle anderen Einstellungen deaktiviert und maximaler Nebelausstö erzeugt.

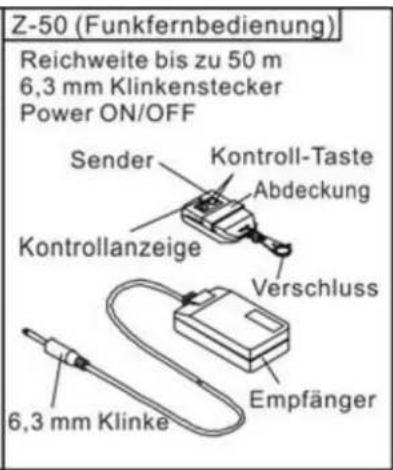

Die Z-50 ist eine Funkfernbedienung mit Klinkenstecker fur die ANTARI-Nebelgerate Z-800II, Z-1000II und Z-1020. Über den Sender lasst sich Ihr ANTARI-Nebelgerat aus einer Entfernung von bis zu 50 Metern betreiben. Für Nebelaussto halten Sie die rote Taste gedrückt.

Z-10, Z-40, Z-50 Fernbedienung

Hinweise zur Leistung

Alle Nebelgeräte bilden um die Austrittsdüse Kondenswasser. Beachten Sieitte bei der Installation, dass dies zu Flüssigkeitsansammlungen unterhalb der Austrittsdüse führen kann.
Alle Nebelgeräte konnen während des Betriebes oder bis ca. 1 Minute nach dem das Gerät außer Betrieb genommen wurde, gelegentlich etwas Nebel ausstöben.
Alle Nebelgeräte benötigen nach längerem Dauerbetrieb Betriebspaufen, um wieder auf die korrekte Betriebstempoatur zu kommt. Wahrend diesen Pausen ist kein Nebelausstoß möglich.

Wartung

Achten Sie darauf, dass das Nebelfluid nicht verunreinigt wird. Setzen Siesofar nach Befüllen des Tankes den Deckel des Tankes sowie des Kanister wieder auf.

Nach 40 Betriebsstunden wird empfohlen, eine Reinigungsfluigkeit bestehend aus 80% destilliertem Wasser und 20% Essigsäure durch das System laufen zu halten. Dadurch halten sich Ablagerungen im Heizelement vermeiden.itte gehen Sie wie folgt vor:

1. Entleeren Sie den Tank vollständig. Fullen Sie die Reinigungsfluigkeit in den Tank ein. Stecken Sie das Gerät ein und schalten Sie es an.
2. Betreiben Sie das Gerät in gut belufteten Räumen, bis der Tank leer ist. Lassen Sie der Pumpe nicht versiegen.
3. Die Reinigung ist damit abgeschlossen. Füllen Sie den Tank wieder mit Nebelfluid. Betreiben Sie kurz die Maschine um die Pumpe und die Heizung von der Reinigungslösung zu saubern.
4. Betreiben Sie Ihr Nebelgerät nie ohne Flüssigkeit.

Hinweis: Alle Nebelgeräte sind aufgrund der Dickflüssigkeit des Nebelfluids und der hohen Verdampfungs-temperatur anfällig für Verstopfungen. Nichtsdestotrotz sollte ein regelmäßig gewartetes Nebelgerät Ihnen jahrelang treue Dienste leisten.

Reinigen Sie das Gerät nur mit einem trockenen Tuch. Trocken lagern.

Reinigen Sie Ihr Nebelgerät regelmäßig, um hohe Kosten für Ersatzteile und Reparaturen zu senken.

Lagerung

1. Für die Lagerung lasen Sie destilliertes Wasser (kein Leitungsswasser) durch das System laufen, wie in der Reinigungsanleitung beschrieben. Dadurch vermeinden Sie, dass Partikel innerhalb der Pumpe oder der Heizung kondensieren.

2. Wir empfehlen Ihnen monatlich an der Maschine einen Testlauf durchzuführen, der aus einer Aufwärmzeit besteht und einigen Minuten Nebelausstoß. Befolgen Sie danach Schritt 1.

Bitte bewahren Sie diese Anleitung gut auf.

Antari Z-1000II und Z-1020 DMX-Einstellungen

DMX-Einstellungen für Z-1000II und Z-1020 Nebelgeräte mit DMX-Ansteuerung

Kanal A

0-128=Aus

129 - 255 = Maximaler Nebelausstöß (100%)

Die Nebelgeräte Z-1000II und Z-1020 verfügen über DMX-Ansteuerung (außer Z-800II). Beide Modèle lessen sich über einen DMX-Kanal an- und ausschalten. Jeder Kanal bewegt sich innerhalb der DMX-Werte 0 bis 255. Die Geräte können auch über den DMX-Controller oder die DMX-software über das Lichteffektfenster programmiert werden.

Zwischen den Werten 0 und 128 von Steuerkanal A ist das Gerät aus.

Zwischen den Werten 129 und 255 lauft das Gerät bei maximalem Nebelausstö.

Bitte beachten Sie, dass wenn das Gerät in dem o.g. Beispiel auf die DMX-Startadresse 130 kodiert wurde, Kanal A genau dieser DMX-Startadresse entspricht.

Im Allgemeinen verfügen DMX-gesteuerte Antari Nebelgeräte über folgende Leistungsdaten::

1. Durchschnittliche Betriebstemperatur = 250^
2. Intervalldauer bei maximem Nebelausstoc ca. 30 Sekunden
3. Konstanter Nebelausst bei ca. 30% Nebelausst

(dies entspricht einem DMX-Wert zwischen 70 und 75).

Adressierung des Geräts

Jeder Gerat beegt 1 Steuerkanal. Damit die Steuersignale richtig an jedem Gerat adressiert werden, müssen die Gerate kodiert werden. Die Kodierung muss an jedem Gerat einzeln durchgefuhrt werden, indem Sie die DIP - Schalter entsprechend unterstehender Tabelle einstehen.

Die Startadresse ist der ersten Kanal, auf den ein Gerät auf Signale vom Controller reagiert.

Bitte vergewissern Sie sich, dass sich die Steuerkanale nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung Funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.

Belegung der DIP-Schalter:

Einstellen der DMX-Startadresse:	DIP-Schalter Nr.		1	2	3	4	5	6	7	8	9
Gerätenummer & Kanäle	Startadresse		1	2	4	8	16	32	64	128	256
Gerät 1 - Kanal 1		On	▲
		Off		▼	▼	▼	▼	▼	▼	▼	▼
Gerät 2 - Kanal 2		On		▲
		Off	▼		▼	▼	▼	▼	▼	▼	▼
Gerät 3 - Kanal 3		On	▲	▲
		Off			▼	▼	▼	▼	▼	▼	▼
Gerät 4 - Kanal 4		On			▲
		Off	▼	▼		▼	▼	▼	▼	▼	▼
Gerät 5 - Kanal 5		On	▲		▲
		Off		▼		▼	▼	▼	▼	▼	▼
