Type de produit	Lave-vaisselle encastrable
Marque	KitchenAid
Modèle	KDAS104HSS
Largeur	60,9 cm (24 po)
Hauteur (min - max)	86,4 - 91,4 cm (34 - 36 po)
Profondeur (porte fermée)	60,9 cm (24 po)
Poids net	Environ 45 kg
Alimentation électrique	120 V, 60 Hz, 15 A
Capacité (couverts)	14 couverts
Programmes de lavage	Normal, Intensif, Léger, Rinçage, ProWash™
Fonctions supplémentaires	Départ différé, Séchage ProDry™, Capteur de saleté
Type de séchage	Séchage par chaleur assisté
Classe énergétique	Non spécifié (estimation A+ selon norme)
Consommation d'eau par cycle	Environ 11 L
Niveau sonore (dBA)	Environ 44 dBA
Matériau de la cuve	Acier inoxydable
Compatibilité panneau personnalisé	Oui (kit fourni)
Épaisseur du panneau personnalisé	1,5 cm (0,59 po) min.
Outillage nécessaire pour installation	Perceuse, tournevis cruciforme, pince
Pièces fournies	Gabarit, supports, goujons, vis (ST4X14, ST3.5X45, etc.)
Entretien recommandé	Nettoyer les filtres régulièrement, utiliser du produit de rinçage
Accès manuel	Notice disponible au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - KDAS104HSS KITCHENAID

Comment installer un panneau personnalisé sur le lave-vaisselle KitchenAid KDAS104HSS ?

Utilisez le gabarit fourni pour percer des trous à l'arrière du panneau en bois de 1,5 cm d'épaisseur. Fixez les supports et goujons avec les vis fournies. Glissez le panneau sur la porte en alignant les goujons avec les encoches en trou de serrure. Fixez ensuite avec les quatre vis de fixation. Ajustez la tension des ressorts si nécessaire.

Quelle est la capacité de ce lave-vaisselle KitchenAid ?

Le modèle KDAS104HSS peut accueillir jusqu'à 14 couverts standard.

Comment régler la tension des ressorts de la porte ?

Utilisez un tournevis cruciforme pour tourner les vis de réglage des ressorts de porte. Tournez dans le sens horaire pour augmenter la tension, antihoraire pour la diminuer.

Quels programmes de lavage sont disponibles ?

Les programmes incluent : Normal, Intensif, Léger, Rinçage et ProWash™ (adaptatif). Certains cycles peuvent varier selon le modèle.

Ce lave-vaisselle accepte-t-il un panneau personnalisé ?

Oui, le KDAS104HSS est conçu pour recevoir un panneau personnalisé (non fourni) d'une épaisseur minimale de 1,5 cm. Le kit de montage est inclus.

Comment nettoyer le lave-vaisselle ?

Nettoyez régulièrement le filtre sous le bras de lavage, essuyez les joints de porte et utilisez un nettoyant spécial lave-vaisselle une fois par mois pour éliminer les résidus.

Quelle est la consommation d'eau par cycle ?

Environ 11 litres par cycle, ce qui le classe parmi les modèles économes.

Ce modèle est-il compatible avec une installation en hauteur réduite ?

Sa hauteur réglable de 86,4 à 91,4 cm permet de s'adapter à la plupart des cuisines standard. Vérifiez les dimensions de votre espace.

Où trouver la notice d'utilisation complète ?

Vous pouvez télécharger gratuitement la notice au format PDF sur notice-facile.com en recherchant le modèle KDAS104HSS de KitchenAid.

Quels outils supplémentaires sont nécessaires pour l'installation du panneau ?

Vous aurez besoin d'une perceuse électrique, d'un tournevis ou d'un embout cruciforme magnétique, et d'une pince à bec effilé.

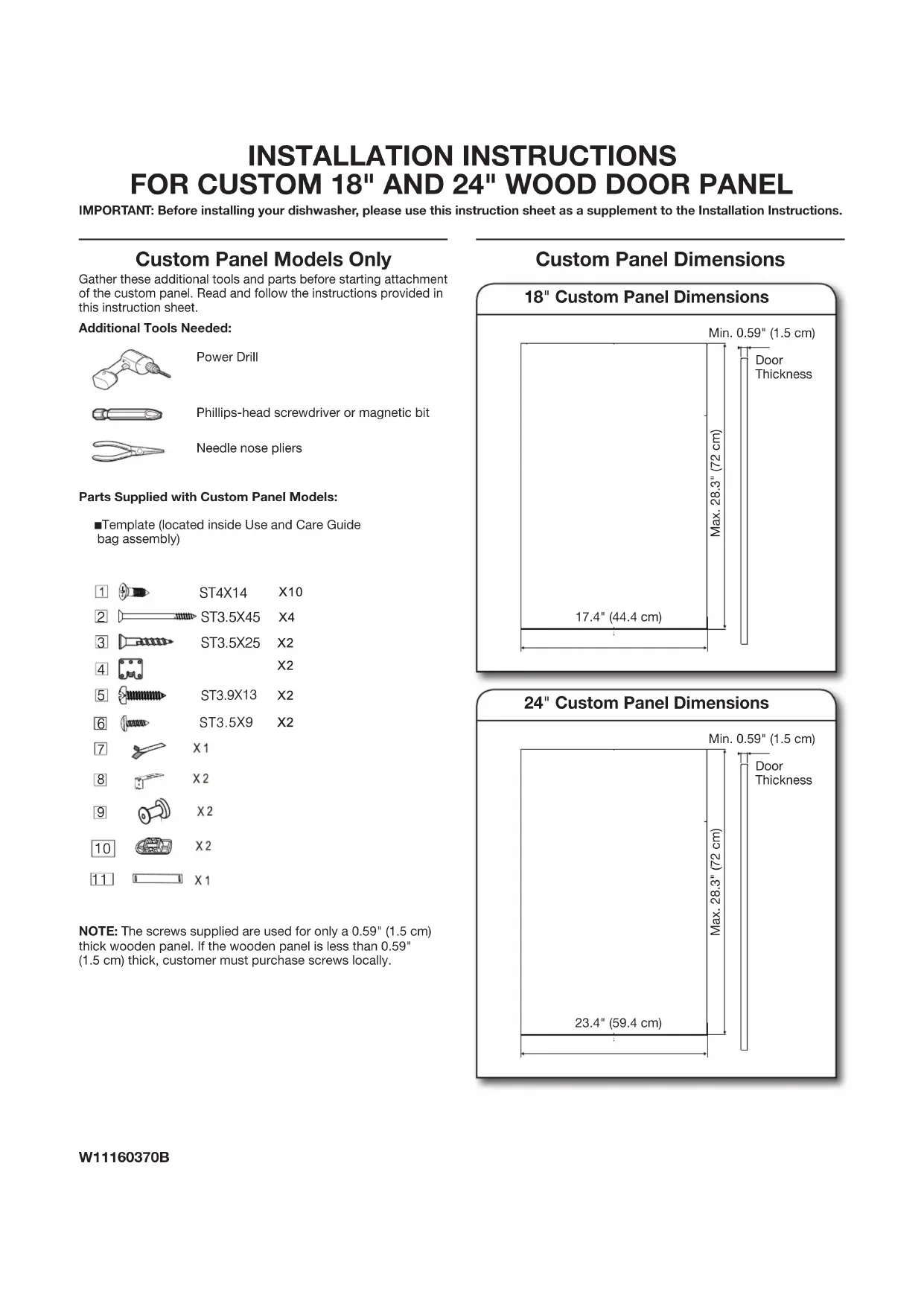

MODE D'EMPLOI KDAS104HSS KITCHENAID

IMPORTANT : Avant d'installer le lave-vaisselle, utiliser cette fiche d'instruction en complément des instructions d'installation.

Modèles à panneau personnalisé uniquement

Rassembler ces outils et pièces supplémentaires avant d'entreprendre l'installation du panneau personnalisé. Lire et observer les instructions d'installation fournies dans cette fiche d'instruction.

Outillage supplémentaire nécessaire : Perceuse électrique

Tournevis ou embout de tournevis magnétique à tête cruciforme Pince à bec effilé Pièces fournies avec les modèles à panneau personnalisé :

■ Gabarit (situé dans le sachet du guide d'utilisation et d'entretien)

REMARQUE : Les vis fournies conviennent à un panneau en bois d'une épaisseur de 0,59" (1,5 cm) uniquement. Si l'épaisseur du panneau de bois est inférieure à 0,59" (1,5 cm), l'utilisateur doit acheter les vis dans un magasin local.

Dimensions du panneau personnalisé de 18"

Dimensions du panneau personnalisé de 24"

Remarques :

■ La poignée destinée au panneau personnalisé n'est pas comprise. ■ Tout le matériel de montage fourni convient à un panneau en bois de 0,59" (1,5 cm) d'épaisseur. Si l'on utilise un panneau de bois plus mince ou d'autres matériaux que le bois, il incombe au client d'obtenir des vis de longueur appropriée et d'ajuster les avant-trous en fonction.

IMPORTANT : Utiliser un composant d'étanchéité résistant à l'humidité sur les faces et les rives du panneau pour le protéger contre l'humidité.

1. Fixer le gabarit au panneau en bois

Fixer le gabarit fourni à l'arrière du panneau personnalisé au moyen de ruban. S'assurer que le centre du gabarit est aligné avec le centre du panneau en bois et que la partie supérieure du gabarit est alignée avec la face supérieure du panneau en bois.

1. Prépercer des trous pour les goujons et les supports

1. Installer les supports et les goujons

Retirer le gabarit. Installer les supports et goujons au moyen des vis fournies.

1. Installer la poignée fournie par le client

IMPORTANT : S'assurer de noyer les têtes des vis à l'arrière du panneau de sorte que les têtes des vis soient de niveau avec le panneau.

1. Glisser le panneau sur la porte

Aligner les goujons du panneau personnalisé avec les encoches en trou de serrure de la porte. Vérifier que les goujons et les supports sont bien engagés dans les encoches en trou de serrure. Glisser le panneau vers le bas jusqu'à ce que sa surface soit en affleurement avec le sommet de la porte.

1. Fixer le panneau de porte

Fixer le panneau de porte en insérant les quatre vis de fixation fournies dans les trous du cadre de la porte interne. Voir les trous d'emplacement de vis sur l'illustration ci-dessus.

1. Vérifier la tension des ressorts de la porte

Ouvrir et fermer la porte pour vérifier la tension du ressort de la porte.

1. Ajuster la tension des ressorts (au besoin)

Si nécessaire, régler la tension du ressort à l'aide d'un tournevis à tête cruciforme. Tourner les vis dans le sens horaire pour augmenter la tension ou dans le sens antihoraire pour diminuer la tension de la porte.
