Tipo de producto	Lavavajillas empotrable
Marque	KitchenAid
Modèle	KDAS104HSS
Ancho	60,9 cm (24 pulgadas)
Altura (mín - máx)	86,4 - 91,4 cm (34 - 36 pulgadas)
Profundidad (puerta cerrada)	60,9 cm (24 pulgadas)
Peso neto	Aproximadamente 45 kg
Alimentación eléctrica	120 V, 60 Hz, 15 A
Capacidad (cubiertos)	14 cubiertos
Programas de lavado	Normal, Intensivo, Ligero, Enjuague, ProWash™
Funciones adicionales	Inicio diferido, Secado ProDry™, Sensor de suciedad
Tipo de secado	Secado por calor asistido
Clase energética	No especificado (estimación A+ según norma)
Consumo de agua por ciclo	Aproximadamente 11 L
Nivel de ruido (dBA)	Aproximadamente 44 dBA
Material de la cuba	Acero inoxidable
Compatibilidad panel personalizado	Sí (kit incluido)
Grosor del panel personalizado	1,5 cm (0,59 pulgadas) mín.
Herramientas necesarias para instalación	Taladro, destornillador de cruz, alicates
Piezas incluidas	Plantilla, soportes, espigas, tornillos (ST4X14, ST3.5X45, etc.)
Mantenimiento recomendado	Limpiar los filtros regularmente, usar abrillantador
Acceso al manual	Manual disponible en formato PDF en notice-facile.com

Preguntas frecuentes - KDAS104HSS KITCHENAID

¿Cómo instalar un panel personalizado en el lavavajillas KitchenAid KDAS104HSS?

Utilice la plantilla incluida para perforar agujeros en la parte posterior del panel de madera de 1,5 cm de espesor. Fije los soportes y espigas con los tornillos suministrados. Deslice el panel sobre la puerta alineando las espigas con las muescas en forma de ojo de cerradura. Luego fije con los cuatro tornillos de sujeción. Ajuste la tensión de los resortes si es necesario.

¿Cuál es la capacidad de este lavavajillas KitchenAid?

El modelo KDAS104HSS puede albergar hasta 14 cubiertos estándar.

¿Cómo ajustar la tensión de los resortes de la puerta?

Use un destornillador de cruz para girar los tornillos de ajuste de los resortes de la puerta. Gire en el sentido horario para aumentar la tensión, antihorario para disminuirla.

¿Qué programas de lavado están disponibles?

Los programas incluyen: Normal, Intensivo, Ligero, Enjuague y ProWash™ (adaptativo). Algunos ciclos pueden variar según el modelo.

¿Este lavavajillas acepta un panel personalizado?

Sí, el KDAS104HSS está diseñado para recibir un panel personalizado (no incluido) con un grosor mínimo de 1,5 cm. El kit de montaje está incluido.

¿Cómo limpiar el lavavajillas?

Limpie regularmente el filtro debajo del brazo lavador, limpie las juntas de la puerta y use un limpiador especial para lavavajillas una vez al mes para eliminar residuos.

¿Cuál es el consumo de agua por ciclo?

Aproximadamente 11 litros por ciclo, lo que lo clasifica entre los modelos eficientes.

¿Este modelo es compatible con una instalación en altura reducida?

Su altura ajustable de 86,4 a 91,4 cm permite adaptarse a la mayoría de las cocinas estándar. Verifique las dimensiones de su espacio.

¿Dónde encontrar el manual de usuario completo?

Puede descargar gratis el manual en formato PDF en notice-facile.com buscando el modelo KDAS104HSS de KitchenAid.

¿Qué herramientas adicionales son necesarias para la instalación del panel?

Necesitará un taladro eléctrico, un destornillador o una punta de cruz magnética, y unos alicates de punta fina.

MANUAL DE USUARIO KDAS104HSS KITCHENAID

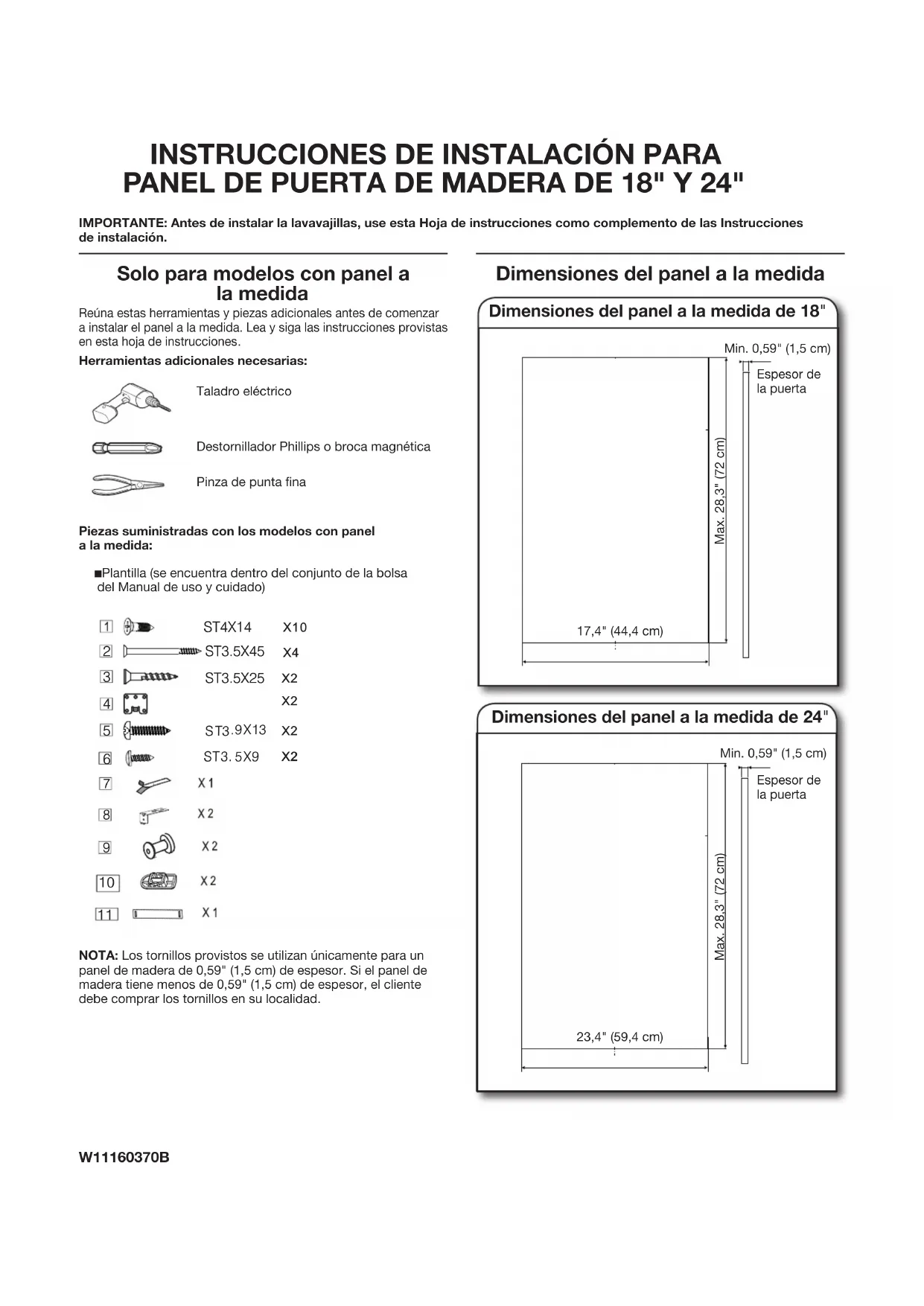

INSTRUCCIONES DE INSTALACIÓN PARA PANEL DE PUERTA DE MADERA DE 18" Y 24"

IMPORTANTE: Antes de instalar la lavavajillas, use esta Hoja de instrucciones como complemento de las Instrucciones de instalación.

Solo para modelos con panel a la medida

Reúna estas herramientas y piezas adicionales antes de comenzar a instalar el panel a la medida. Lea y siga las instrucciones provistas en esta hoja de instrucciones.

Herramientas adicionales necesarias:

Taladro eléctrico

Destornillador Phillips o broca magnética

Pinza de punta fina
Piezas suministradas con los modelos con panel a la medida:

■Plantilla (se encuentra dentro del conjunto de la bolsa del Manual de uso y cuidado)

1 ST4X14 X10

2 ST3.5X45 X4

3 ST3.5X25 X2

4 X2

5 ST3.9X13 X2

6 ST3.5X9 X2

7 X1

8 X2

9 X2

10 X2

11 X1

NOTA: Los tornillos provistos se utilizan únicamente para un panel de madera de 0,59" (1,5 cm) de espesor. Si el panel de madera tiene menos de 0,59" (1,5 cm) de espesor, el cliente debe comprar los tornillos en su localidad.

Dimensiones del panel a la medida

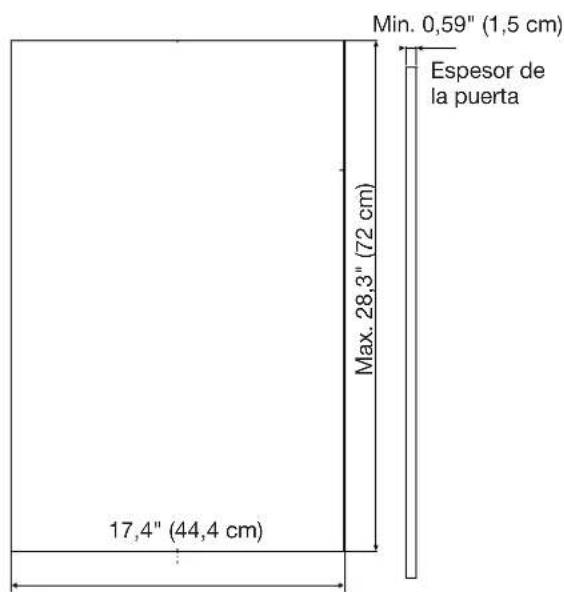

Dimensiones del panel a la medida de 18"

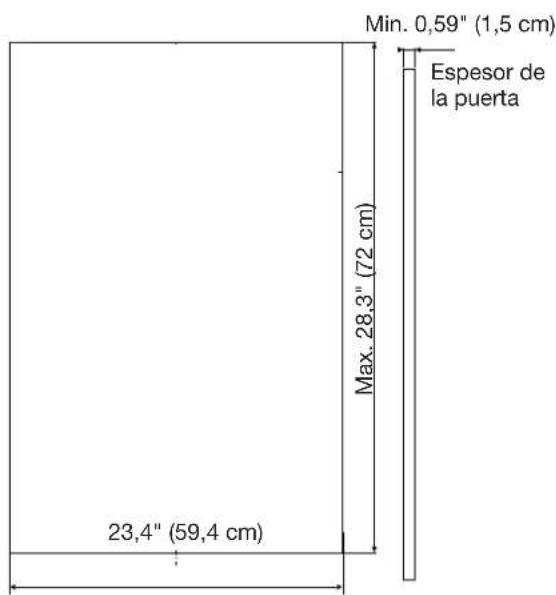

Dimensiones del panel a la medida de 24"

NOTAS:

■No se incluye la manija para el panel a la medida.
■Todos los herrajes provistos para el montaje son para un panel de madera de 0,59" (1,5 cm) de espesor. Si se utiliza un panel de madera con menor espesor o materiales que no sean madera, será responsabilidad del cliente obtener los tornillos del largo adecuado y ajustar los orificios pilotos en consecuencia.

IMPORTANTE: Use un sellador resistente a la humedad a ambos lados y en todos los bordes del panel para evitar daños causados por la humedad.

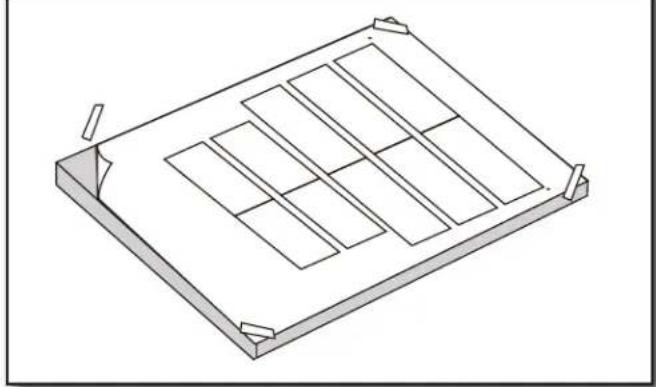

1. Fije la plantilla al panel de madera


Fije con cinta la plantilla que se suministra al lado posterior del panel a la medida. Asegúrese de que el centro de la plantilla esté alineado con el centro del panel de madera y que la parte de arriba de la plantilla esté alineada con la cara superior del panel de madera.

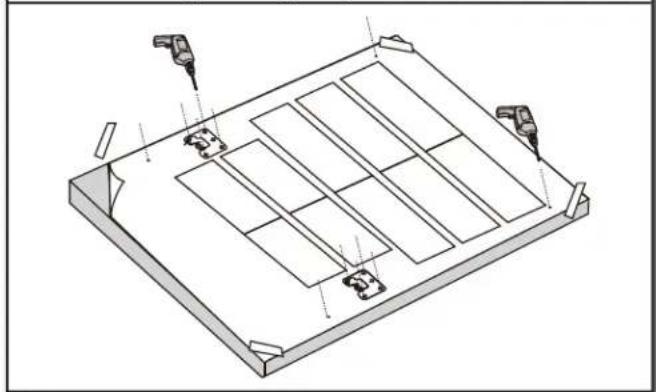

1. Taladre previamente los orificios para los taquetes y soportes

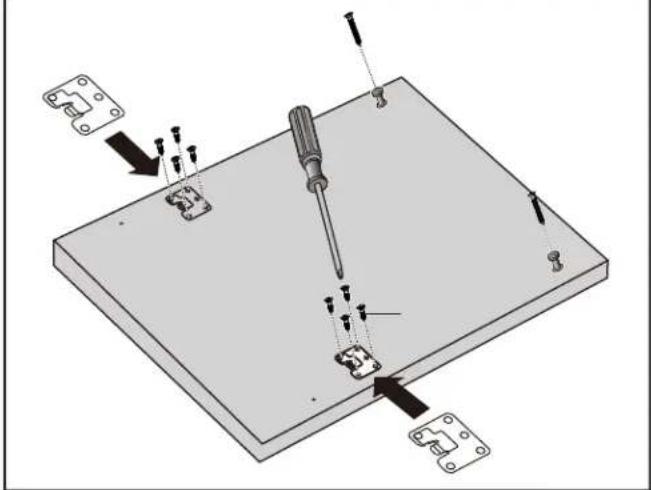

1. Instale los soportes y los taquetes


Retire la plantilla. Instale los soportes y los taquetes con los tornillos que se suministran.

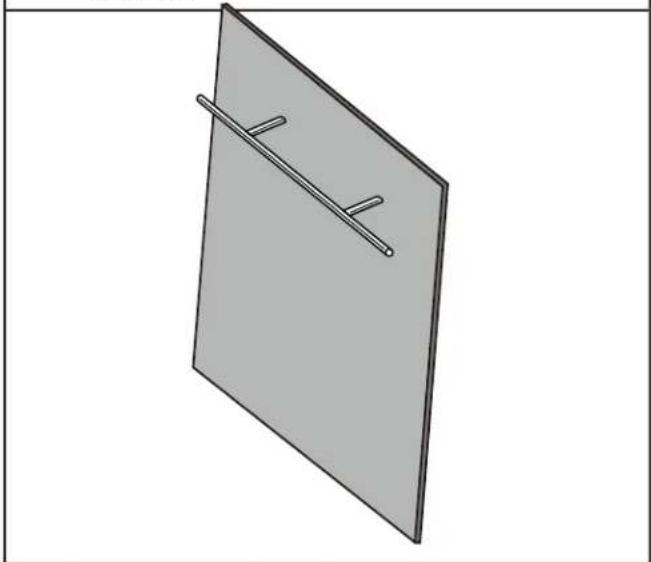

1. Instale la manija provista por el cliente


IMPORTANTE: Asegúrese de avellanar las cabezas de los tornillos en el lado posterior del panel para que queden al ras con el panel.

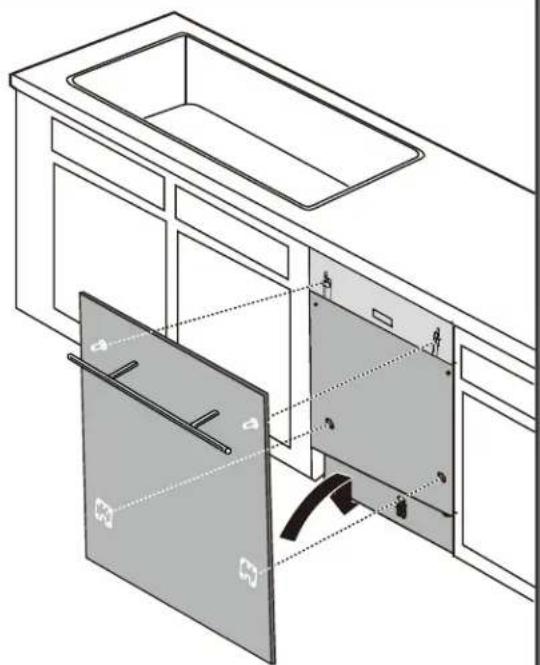

1. Deslice el panel sobre la puerta


Alinee los taquetes en el panel a la medida con las ranuras en forma de bocallave ubicadas en el conjunto de la puerta. Asegúrese de que los taquetes y soportes estén enganchados en las ranuras en forma de bocallave. Deslice el panel hacia abajo hasta que la superficie superior del panel de madera esté al ras con la parte superior de la puerta.

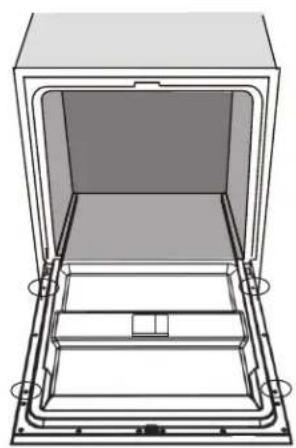

1. Asegure el panel de la puerta


Para asegurar el panel de la puerta, inserte los cuatro tornillos de anclaje que se suministran en los orificios del interior del marco de la puerta. Vea la ubicación de los orificios de los tornillos en la ilustración anterior.

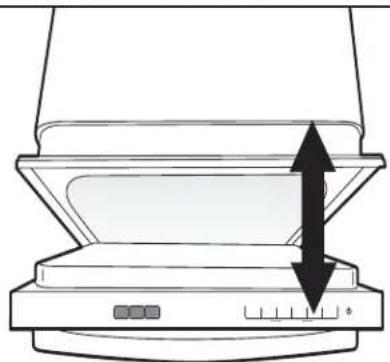

1. Verifique la tensión de los resortes


Abra y cierre la puerta para verificar la tensión de los resortes de la puerta.

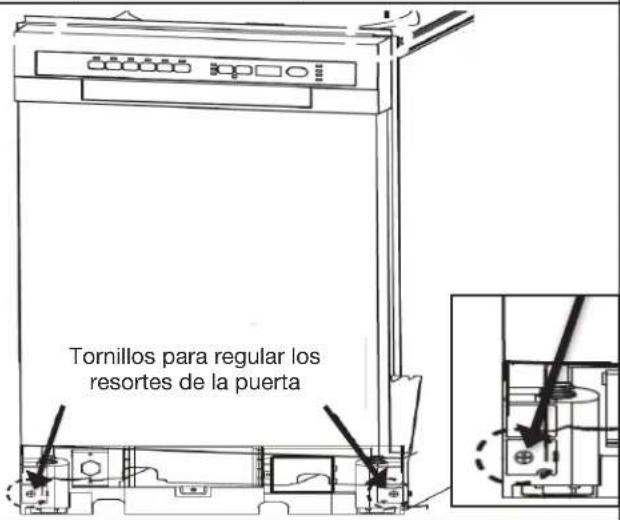

1. Regule la tensión de los resortes (si es necesario)


Si es necesario, ajuste la tensión de los resortes con un destornillador Phillips. Gire los tornillos en sentido horario para aumentar la tensión o en el sentido contrario para disminuirla.
