MODE D'EMPLOI CPB 15K0.2N Kern
Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals
Version 3.2 2024-03 Mode d'emploi Balance compteuse de pièces
5.1 Contrôle à la réception de l'appareil ...................................................................... 11
6.4 Fonctionnement sur accu (optionnel) .................................................................... 14
6.8 Linéarisation (modèles non homologués seulement) .............................................. 20
6.9 Homologation....................................................................................................... 23 6.9.1 Bouton d'ajustage et scellés .................................................................................................24
6.10 Vérification des réglages de la balance pour l'étalonnage de celle-ci ...................... 24
7.1 Mise en marche/ arrêt et remise à zéro ................................................................. 28
8.1 Détermination du poids de référence par pesée..................................................... 32
8.2 Saisie numérique du poids de référence................................................................ 343 CPB-N / CPB-DM-BA-def-2432 Français
8.3 Correction automatique du poids de référence (seulement modèles étalonnables) .. 35
10 Pesée par rapport à un poids cible ou à une quantité cible et contrôle de la tolérance .................................................................................................................. 40
10.1 Contrôle de tolérance sur quantité de pièces ciblée ............................................... 40
10.2 Contrôle de la tolérance par rapport au poids ciblé ................................................ 42
11 Menu (modèles non étalonnables) ................................................................ 45

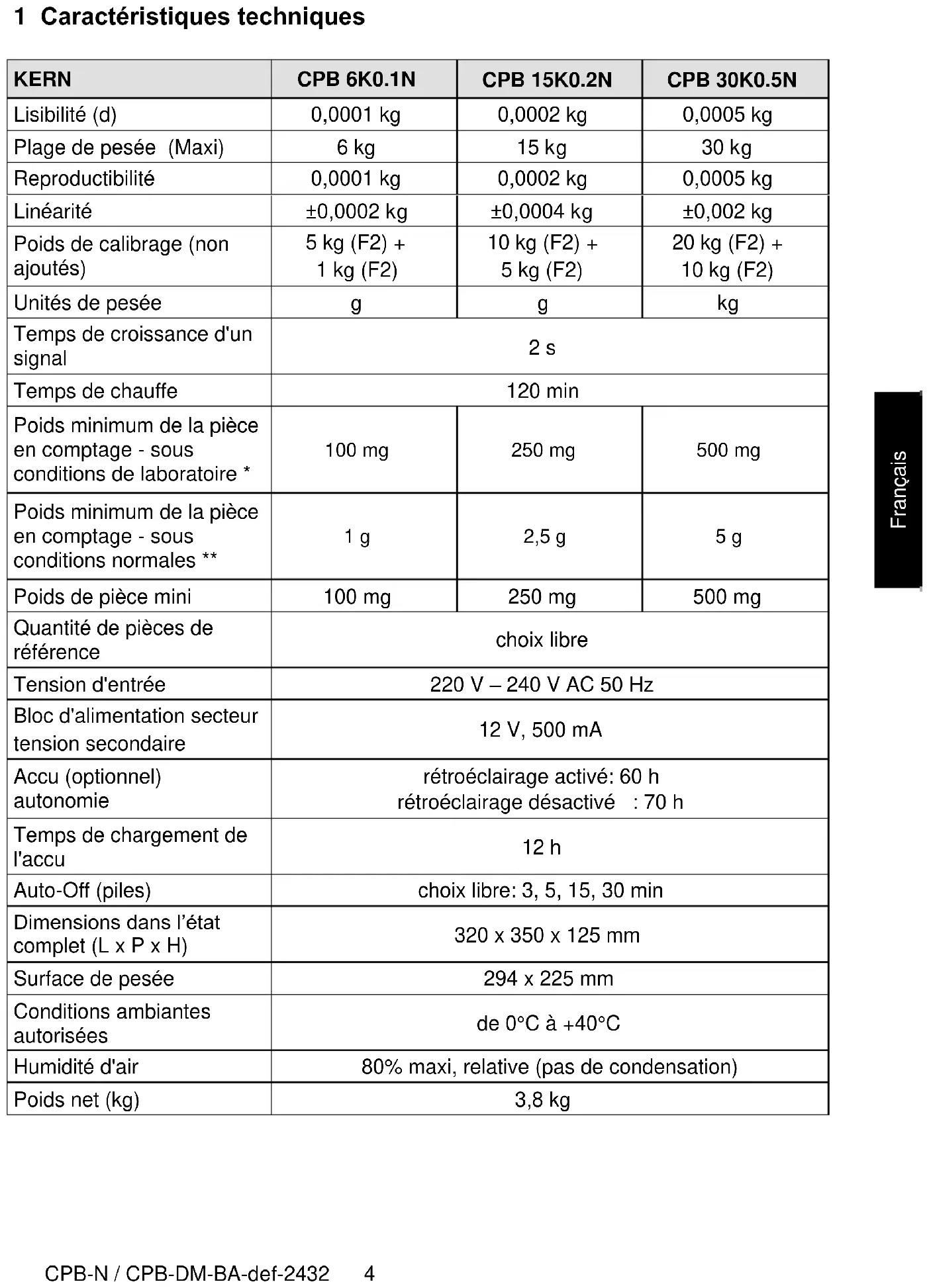

Lisibilité (d) 0,0001 kg 0,0002 kg 0,0005 kg Plage de pesée (Maxi) 6 kg 15 kg 30 kg Reproductibilité 0,0001 kg 0,0002 kg 0,0005 kg Linéarité ±0,0002 kg ±0,0004 kg ±0,002 kg Poids de calibrage (non ajoutés) 5 kg (F2) + 1 kg (F2) 10 kg (F2) + 5 kg (F2) 20 kg (F2) + 10 kg (F2) Unités de pesée
Temps de croissance d'un signal 2 s Temps de chauffe 120 min Poids minimum de la pièce en comptage - sous conditions de laboratoire * 100 mg 250 mg 500 mg Poids minimum de la pièce en comptage - sous conditions normales ** 1 g 2,5 g 5 g Poids de pièce mini 100 mg 250 mg 500 mg Quantité de pièces de référence choix libre Tension d'entrée 220 V – 240 V AC 50 Hz Bloc d'alimentation secteur tension secondaire 12 V, 500 mA Accu (optionnel) autonomie rétroéclairage activé: 60 h rétroéclairage désactivé : 70 h Temps de chargement de l'accu 12 h Auto-Off (piles) choix libre: 3, 5, 15, 30 min Dimensions dans l’état complet (L x P x H) 320 x 350 x 125 mm Surface de pesée 294 x 225 mm Conditions ambiantes autorisées de 0°C à +40°C Humidité d'air 80% maxi, relative (pas de condensation) Poids net (kg) 3,8 kg5 CPB-N / CPB-DM-BA-def-2432 Français KERN
Temps de croissance d'un signal 2 s Temps de chauffe 10 min Poids minimum de la pièce en comptage - sous conditions de laboratoire * 100 mg 250 mg 500 mg Poids minimum de la pièce en comptage - sous conditions normales ** 1 g 2,5 g 5 g Poids de pièce mini 100 mg 250 mg 500 mg Quantité de pièces de référence choix libre Tension d'entrée 220 V – 240 V AC 50 Hz Bloc d'alimentation secteur tension secondaire 12 V, 500 mA Accu (optionnel) autonomie rétroéclairage allumé: 60 h rétroéclairage éteint : 70 h Temps de chargement de l'accu 14 h Auto-Off (piles) choix libre: 3, 5, 15, 30 min Dimensions dans l’état complet (L x P x H) 320 x 350 x 125 mm Surface de pesée 294 x 225 mm Conditions ambiantes autorisées de -10°C à +40°C Humidité d'air 80% maxi, relative (pas de condensation) Poids net (kg) 3,8 kg
- Poids minimum de la pièce en comptage - sous conditions de laboratoire: ➢ Conditions ambiantes idéales pour comptage à haute résolution ➢ Sans dispersion de masse des unités comptées ** Poids minimum de la pièce en comptage - sous conditions normales: ➢ Conditions ambiantes difficiles (rafales de vent, vibrations) ➢ Possibilité de dispersion de masse des unités comptéesCPB-N / CPB-DM-BA-def-2432 6 Français 2 Aperçu de l'appareil
1. Plateau de la balance / compartiment à accu (sous le plateau
5. Interrupteur Marche/Arrêt
6. Raccord du bloc d'alimentation secteur
2.1 Aperçu de l'afficheur
Poids Poids de référence Quantité de pièces
Indicateur d'état de l'accu
Modèle CPB-DM Poids Poids de référence Quantité de pièces
Indicateur d'état de l'accuCPB-N / CPB-DM-BA-def-2432 8 Français
2.1.1 Affichage du poids
Le poids de l'objet à peser en [kg] est affiché ici: Les flèches au-dessus des symboles indiquent:
La capacité de l’accumulateur sera bientôt épuisée NET Poids net
Indicateur de stabilisation
Indicateur de valeur de zéro
2.1.2 Affichage du poids de référence
Le poids de référence de l'échantillon en [g] est affiché ici. Cette valeur est saisie par l'utilisateur ou calculée par la balance. Les flèches au-dessus des symboles indiquent:
Le poids de référence appliqué est trop faible PRESET Quantité cible de pièces/ poids cible mémorisés
Quantité faible de pièces déposées sur la balance
2.1.3 Affichage de la quantité de pièces
Tous les articles déposés sur la balance sont ici immédiatement affichés en pièces. Les flèches au-dessus des symboles indiquent:
Données dans la mémoire totalisatrice9 CPB-N / CPB-DM-BA-def-2432 Français
- Appel du mode quantité de pièces ciblée et de poids ciblé
- Ajout dans la mémoire de sommes
- Appel de la mémoire de somme
- Saisie/affichage de la valeur seuil lors du contrôle de tolérance
- Appel Eclairage du fond de l’écran d’affichage (pression prolongée sur la touche)
- Émission vers un périphérique (imprimante) ou vers l'ordinateur
- Saisie du poids de référence par pesage
- Saisie numérique du poids de référence
- Sélection de fonction/paramètre
- Touche de remise à zéro
- Retour au mode de pesageCPB-N / CPB-DM-BA-def-2432 10 Français 3 Indications fondamentales (généralités)
3.1 Utilisation conforme aux prescriptions
La balance que vous venez d’acquérir sert à déterminer le poids (la valeur de la pesée) du matériel pesé. Elle doit être considéré en tant que « balance non automatique », c’est-à-dire le matériau à peser doit être déposé délicatement, manuellement, au centre du plateau. La valeur de la pesée peut être lue après sa stabilisation.
3.2 Utilisation inadéquate
- Nos balances ne sont pas des balances automatiques et ne sont pas destinées à être utilisées dans des processus de pesage dynamiques. Cependant, après avoir vérifié la plage d'utilisation individuelle et les exigences de précision spécifiques à l'application, énumérées ici, les balances peuvent également être utilisées pour des mesures dynamiques.
- Ne soumettez pas le plateau à une charge prolongée. Cela peut endommager le mécanisme de mesure.
- Évitez toute secousse et surcharge de la balance au delà de sa charge maximale (Max), prenant en compte la charge de la tare. Cela pourrait exposer la balance au risque de détérioration.
- N'utilisez jamais la balance dans les endroits susceptibles d'explosion. Le modèle fabriqué en série n'est pas équipé de protection contre les explosions.
- Il est interdit de modifier la construction de ca balance. Cela peut entraîner l'affichage de résultats de mesure incorrects, la violation des conditions techniques de sécurité soit la détérioration de la balance.
- La balance ne peut être exploitée que conformément aux recommandations données. Autres utilisations/applications doivent faire l'objet d'une autorisation par écrit de KERN.
- non respect des recommandations de cette notice ;
- usage non conforme aux applications décrites ;
- modification ou ouverture de l'appareil ;
- endommagement mécanique et provoqué par des matières, des liquides, l'usure naturelle ;
- mise en place ou installation électrique inadéquates ;
- surcharge du système de mesure.11 CPB-N / CPB-DM-BA-def-2432 Français
3.4 Surveillance des instruments de contrôle
Les propriétés techniques de mesure de la balance, ainsi que du poids de contrôle éventuellement utilisé, doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. A cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue d'un tel contrôle. Des informations, qui concernent la surveillance des instruments de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération, sont disponibles sur le site KERN (www.kern-sohn.com). Les poids de contrôle et les balances peuvent être calibrés de façon rapide et économique au laboratoire de calibrage de KERN accrédité par DKD (Deutsche Kalibrierdienst) (sur la base de la norme nationale en vigueur). 4 Indications fondamentales concernant la sécurité
4.1 Observez les indications du mode d´emploi
Lisez attentivement le présent mode d'emploi avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN. Toutes les versions en langues étrangères incluent une traduction sans engagement. Seul fait foi le document allemand original.
4.2 Formation du personnel
L'appareil ne doit être utilisé et entretenu que par des agents formés à cette fin. 5 Transport et stockage
5.1 Contrôle à la réception de l'appareil
Nous vous prions de contrôler l'emballage dès son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages éventuels visibles.
Conservez l´ensemble des pièces de l´emballage d´origine pour le cas où l´appareil devrait être renvoyé au fabricant. L´appareil ne peut être renvoyé que dans l´emballage d´origine. Avant l´expédition, détachez tous les câbles raccordés et toutes les pièces démontables/amovibles. Réinstallez les éventuelles sécurités prévues pour le transport. Veillez à ce qu´aucune pièce, comme le paravent en verre, le plateau de pesée, le bloc d’alimentation etc., ne puisse glisser et être endommagée.CPB-N / CPB-DM-BA-def-2432 12 Français 6 Déballage, installation et mise en service
6.1 Lieu d´installation, lieu d´utilisation
Les balances ont été conçues de manière à assurer des résultats fiables de pesage dans les conditions normales d’exploitation. Le choix d’une localisation correcte de la balance assure un travail exact et rapide. Dans le lieu d’emplacement, il faut respecter les principes suivants :
- La balance doit être posée sur une surface stable et plane.
- Évitez d'exposer la balance à une chaleur extrême ainsi qu’à une fluctuation de températures, par exemple en la plaçant près d'une source de chauffage, ou l'exposant directement aux rayons du soleil.
- La balance doit être protégée contre les courants d’air provenant des portes et fenêtres ouvertes.
- Évitez les secousses durant la pesée.
- Protégez la balance contre l’air fortement humide, les vapeurs et les poussières.
- N'exposez pas la balance de manière prolongée à une forte humidité. Installer un appareil froid dans un endroit plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non désirée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant environ 2 heures.
- Évitez les charges électrostatiques du matériel de pesée ou du récipient utilisé pour la pesée.
- N'utilisez pas l'appareil dans des zones présentant un risque d'explosion de substances ou dans des zones présentant un risque d'explosion de gaz, vapeurs, brouillards ou poussières !
- Éloignez les produits chimiques (par ex. liquides ou gaz) qui pourraient attaquer les surfaces internes et externes de la balance et les endommager.
- L'apparition de champs électromagnétiques, de charges électrostatiques (par exemple lors de la pesée/comptage de quantités de pièces en plastique), ainsi qu'une alimentation électrique instable peuvent provoquer des écarts d'affichage importantes (résultats de pesée erroné, ainsi que dommages à la balance). Déplacez l'appareil ou la source des perturbations.
Sortir avec précaution la balance de l’emballage, retirer la pochette en plastique et installer la balance au poste de travail prévu à cet effet.
Procéder à la mise à niveau de la balance à l´aide des pieds à vis , jusqu´à ce que la bulle d´air du niveau se trouve dans le cercle marqué.13 CPB-N / CPB-DM-BA-def-2432 Français
Il est impératif d’enlever les protections de transport (seulement pour les modèles de 6 kg)
Afin de desserrer la protection de transport dévissez le vis de transport [1] dans le sens anti horaire. Pour le Transport vissez soigneusement le vis de transport au maximum dans le sens horaire et ensuite bloquez-le avec un écrou de protection.
6.2.2 Étendue de livraison
Accessoires séries :
- Câble d'alimentation secteur
- Capot de protection de travail
L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension locale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN.
6.4 Fonctionnement sur accu (optionnel)
L'accu interne est chargé à l'aide d'un câble d'alimentation secteur livré. Avant sa première utilisation, l'accu devrait être chargée pendant au moins 12 heures à l’aide d'un câble d'alimentation secteur. L'autonomie de l'accu est d'environ 70 heures. Le temps de chargement pour atteindre une recharge complète est d’environ 12 heures. La fonction AUTO-OFF — au choix après 3, 5, 15 min — pour économiser l'accu (voir chap. 12). Si, après avoir allumé la balance, il s'affiche une flèche sur l'affichage de poids au-dessus du symbole de l'accu ou du symbole „bat lo”, la capacité de l'accu sera bientôt épuisée. La balance dispose alors d’une autonomie supplémentaire de 10 heures, après quoi elle s’éteindra automatiquement. Branchez le câble d'alimentation secteur le plus vite possible afin de rétablir la charge de l’accumulateur. En cours de chargement le voyant LED au-dessous de la fenêtre indiquant la quantité comptée vous informe de l’état de chargement de l’accumulateur. rouge: l'accu est quasi déchargé vert: l'accu est entièrement chargé.
6.5 Raccordement des périphériques
Avant le raccordement ou le débranchement d´appareils supplémentaires (imprimante, ordinateur) à l´interface de données, la balance doit impérativement être coupée du secteur. N´utilisez votre balance qu'avec des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance.15 CPB-N / CPB-DM-BA-def-2432 Français
6.6 Première mise en service
Un temps de chauffe de 2 h intervenant après la mise en marche stabilise les valeurs de mesure. La précision de la balance dépend de l´accélération due à la pesanteur. Il est impératif de tenir compte des indications contenues au chapitre "Ajustage".
Étant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur la Terre, il est nécessaire d´adapter chaque balance – conformément au principe physique fondamental de pesée – à l´accélération de la pesanteur du lieu d´installation (uniquement si la balance n´a pas déjà été ajustée au lieu d´installation en usine). Un tel processus d´ajustage doit être effectué à la première mise en service et après chaque changement de lieu d´installation et ainsi qu'en cas des fluctuations de la température ambiante. Pour obtenir des valeurs de mesure précises, il est en plus recommandé d´ajuster périodiquement la balance aussi au mode de pesée. Procédure à suivre pour l’ajustage: Veillez à ce que les conditions environnementales soient stables. Assurez un temps de chauffe requis (voir chap.1) pour stabiliser la balance. Aucun objet ne doit se trouver sur le plateau de pesée.CPB-N / CPB-DM-BA-def-2432 16 Français
6.7.1 Modèle CPB-N (modèles non homologués)
Commande Affichage Mettez la balance en marche et, au cours de l'autodiagnostic, appuyez sur la touche TARE.
Saisissez le mot de passe moyennant les touches numériques:
- Mot de passe standard „0000“ S’il est impossible de saisir le mot de passe, on peut saisir un mot de passe personnalisé; (saisie à l’aide de la fonction F6 PKn, voir chapitre 11.1). Mais il est aussi possible de continuer le processus d’ajustage en appuyant sur la touche
17 CPB-N / CPB-DM-BA-def-2432 Français Appuyez sur la touche TARE, il sera affiché la valeur d´accélération de la pesanteur.
Réappuyez sur la touche TARE. Il sera affiché le message „UnLoAd”, et ensuite „LoAd”.
Déposez avec précaution le poids de calibrage au centre du plateau de pesée (voir chap.1), il sera affiché le message „PASS”. Ôtez le poids de calibrage au cours de l'autodiagnostic effectué par la balance.
Une fois l'ajustage terminé avec succès, la balance repassera automatiquement au mode de pesée. En cas d’erreur d’ajustage ou d’un poids de calibrage erroné, le message d'erreur sera affiché sur l’écran, il faut alors répéter le processus d’ajustage.
6.7.2 Modèle CPB-DM (modèles homologués)
En cas de balances homologuées, l'ajustage est verrouillé. Afin de permettre d'effectuer l'ajustage, il faut détruire le scellé et appuyer sur le bouton d'ajustage au cours de l'allumage de la balance. La position du bouton d'ajustage, voir chap. 6.9.1. Nota: Après avoir détruit le scellé et avant de réutiliser la balance soumise à une homologation, la balance devra être réhomologuée par un organisme notifié et convenablement marquée par mise en place d'un nouveau scellé.
Commande Affichage Mettez la balance en marche et, au cours de l'autodiagnostic, appuyez sur la touche TARE
Saisissez le mot de passe moyennant les touches numériques:
- mot de passe personnalisé, mémorisation au niveau de la fonction F6 PKn, voir chap. 12. Validez, en appuyant sur la TARE.
19 CPB-N / CPB-DM-BA-def-2432 Français Appuyez sur la touche TARE, il sera affiché le message „UnLoAD”. Réappuyez sur la touche TARE. Cet appui entraînera l'affichage du message„LoAd” et l'affichage de manière clignotante du poids de calibrage actuellement réglé.
- Pour modifier la valeur du poids de calibrage désirée, saisissez le poids de calibrage moyennant les touches numériques et le validez par appui sur la touche TARE. Pour obtenir les meilleurs résultats de pesée possibles du point de vue de la technique métrologique, il est recommandé de choisir la plus grande valeur nominale possible Nous recommandons la valeur égale à 80% par rapport à la valeur Maxi.
(exemple) Déposez avec précaution le poids de calibrage au centre du plateau de pesée. Patientez jusqu'à ce que l'indicateur de stabilisation soit affiché et puis appuyez sur la touche TARE. Ôtez le poids de calibrage au cours de l'autodiagnostic effectué par la balance. Une fois l'ajustage terminé avec succès, la balance repassera automatiquement au mode de pesée. En cas d’erreur d’ajustage ou d’un poids de calibrage erroné, le message d'erreur sera affiché sur l’écran, il faut alors répéter le processus d’ajustage.
6.8 Linéarisation (modèles non homologués seulement)
La linéarité est la plus grande plage admissible de variation de l’indication de poids (en plus et en moins) sur toute l'étendue du pesage par rapport au poids étalon. Après avoir constaté l'écart de linéarité par surveillance des instruments de contrôle, la correction de cet écart est possible par la réalisation de la linéarisation.
- La linéarisation ne peut être effectuée que par des techniciens ayant une connaissance approfondie des balances.
- Les poids étalons utilisés devront être conformes à la spécification technique de la balance, voir chap. 3.4 "Surveillance des instruments de contrôle".
- Veillez à ce que les conditions environnementales soient stables. Assurez un temps de chauffe requis pour stabiliser la balance.
- Un fois la linéarisation terminée avec succès, procédez au calibrage, voir chap. 3.4 "Surveillance des instruments de contrôle".
Tab. 1: Points d'ajustage Poids de calibrage
Commande Affichage Procédure à suivre pour la linéarisation: Mettez la balance en marche et, au cours de l'autodiagnostic, appuyez sur la touche TARE.
Saisissez le mot de passe „0000” moyennant les touches numériques: Validez, en appuyant sur la touche TARE.
21 CPB-N / CPB-DM-BA-def-2432 Français Appuyer sur la touche TARE, la valeur de la gravité de la pesanteur terrestre est affichée. Appelez de nouveau la touche TARE
„LoAd 0“ apparaît, après un bref laps de temps un signal sonore retentit et „LoAd 1“ apparaît Premier poids d’ajustage (voir au tableau
Après un bref laps de temps un signal sonore retentit et „LoAd 2“ est affiché Deuxième poids d’ajustage Après un bref laps de temps un signal sonore retentit et „LoAd 3“ est affiché. Troisième poids d’ajustage Après un bref laps de temps un signal sonore retentit et „LoAd 4“ est affiché. Quatrième poids d’ajustage Après un bref laps de temps un signal sonore retentit et „LoAd 3“ est affiché. Quatrième poids d’ajustage Après un bref laps de temps un signal sonore retentit et „LoAd 2“ est affiché.
Troisième poids d’ajustage Après un bref laps de temps un signal sonore retentit et „LoAd 1“ est affiché.
(exemple) CPB-N / CPB-DM-BA-def-2432 22 Français Deuxième poids d’ajustage Après un bref laps de temps un signal sonore retentit et „LoAd 0“ est affiché. Premier poids d’ajustage Une fois la linéarisation correctement réalisée la balance revient automatiquement en mode de pesée.
En cas d’une erreur d’ajustage ou d’une valeur d’ajustage erronée, un message d’erreur est généré à l’écran et il faut alors recommencer le processus de linéarisation.23 CPB-N / CPB-DM-BA-def-2432 Français
Informations générales: D´après la directive UE 2009/23/EG, les balances doivent faire l´objet d´un étalonnage lorsqu´elles sont utilisées tel qu´indiqué ci-dessous (domaine régi par la loi): a) dans le cadre de relations commerciales, lorsque le prix d´une marchandise est déterminé par pesée; b) dans le cas de la fabrication de médicaments dans les pharmacies ainsi que pour les analyses effectuées dans les laboratoires médicaux et pharmaceutiques; c) à des fins officielles; d) dans le cas de la fabrication d´un emballage tout prêt. En cas de doute, adressez-vous au Bureau des Balances et Mesures local. Une fois étalonnée, la balance est scellée aux endroits marqués. Sans ces "plombs", l'étalonnage officiel de la balance est considéré comme invalide.
Indications concernant l'étalonnage Il existe une homologation UE pour les balances désignées comme homologuées à l'étalonnage dans les données techniques. Si la balance est utilisée comme décrit ci- dessus dans un domaine soumis à l'obligation d'étalonnage, elle doit alors faire l'objet d'un étalonnage et être régulièrement étalonnée par la suite. Les étalonnages ultérieurs doivent être effectués selon les prescriptions légales en vigueur des pays d'utilisation. En Allemagne par exemple, la durée de validité d'étalonnage pour les balances est de 2 ans en régie générale. Les prescriptions légales du pays d'utilisation doivent être respectées! Les balances soumises à l´obligation d'étalonnage officiel doivent être arrêtées lorsque:
- Le résultat de pesage de la balance dépasse la limite d'erreur admissible. C´est pourquoi la balance doit être chargée à intervalles réguliers d´un poids étalon connu (env. 1/3 de la charge nominale) et la valeur affichée devra être comparée avec celle du poids étalon.
- Le délai fixé pour l'étalonnage ultérieur a été dépassé.CPB-N / CPB-DM-BA-def-2432 24 Français
6.9.1 Bouton d'ajustage et scellés
Scellés possibles: obligatoirement et ou .
3. Bouton d'étalonnage
4. Fil du plomb d'étalonnage
6.10 Vérification des réglages de la balance pour l'étalonnage de celle-ci
Pour procéder à l'ajustage, la balance doit passer au mode de service.
Le mode de service permet de modifier tous les paramètres de la balance. Il ne faut pas modifier les paramètres de service, car cette opération pourrait avoir l'impact sur les réglages de la balance.
En cas de balances homologuées, le mode de service est verrouillé par l'interrupteur. Afin de déverrouiller l'accès, il faut détruire le scellé et appuyer sur le bouton. La position du bouton, voir chap. 6.9.1. Nota: Après avoir détruit le scellé et avant de réutiliser la balance soumise à une homologation, la balance devra être réhomologuée par un organisme notifié et convenablement marquée par mise en place d'un nouveau scellé.25 CPB-N / CPB-DM-BA-def-2432 Français
6.11 Mode de service (modèles homologués)
L'aperçu des paramètres de service ne sert qu'à une vérification des paramètres réglés précédemment par les organismes compétents. N'y apportez aucune modification. Procédure à suivre dans le menu: Mettez la balance en marche et, au cours de l'autodiagnostic, appuyez sur la touche TARE.
Saisissez le mot de passe moyennant les touches numériques:
- mot de passe personnalisé, mémorisation au niveau de la fonction F6 PKn, voir chap. 12. Validez, en appuyant sur la touche TARE.
Sélection de la fonction: Les fonctions respectives présentant les paramètres actuels peuvent être sélectionnées l'une après l'autre en appuyant sur le bouton . Validation/sauvegarde des réglages: Validez la fonction sélectionnée en appuyant sur la touche . Sélectionnez le réglage désiré en appuyant sur la touche et validez en appuyant sur la touche ou annuler en appuyant sur la touche . Quitter le menu: Une fois la touche appuyée, la balance revient au mode de pesée.CPB-N / CPB-DM-BA-def-2432 26 Français Aperçu des paramètres de service:
= Elément du menu bloqué, pour saisir les modifications - appuyer sur la touchede justification. Bloc du menu principal Point de sous-menu Réglages disponibles / explication F1 CAL
6000d * Résolution duAL Utilisez toujours ce réglage 30000 d
Valeur du convertisseur analogique - numérique
F4 AU Mode de totalisation et d'émission des données AU on* Mode de totalisation automatique b9600*, b600, b1200, b2400, b4800 LP 50 EnG CHi non documentés
Fonction Pre- Tare Pt oFF* Valeur du pré-tarage désactivée :Utilisez toujours ce réglage Pt on Valeur du pré-tarage activée
Mot de passe Pin 1* Saisie du nouveau mot de passe Pin 2 Validation du nouveau mot de passe
Vitesse des affichages SPd 7.5* non documentée SPd 15 SPd 30 SPd 60
F8 oFF Fonction Auto- Off oF 0* Mise hors tension automatique désactivée oF 3 Mise hors tension automatique après 3 min oF 5 Mise hors tension automatique après 5 min oF 15 Mise hors tension automatique après 15 min oF 30 Mise hors tension automatique après 30 min27 CPB-N / CPB-DM-BA-def-2432 Français F9 Grv
F10 bEP Signal acoustique ok* Signal acoustique qui retentit lorsque l'article pesé se situe dans la plage précédemment réglée Low Signal acoustique qui retentit lorsque l'article pesé se situe au-dessous de la valeur seuil inférieure
Signal acoustique qui retentit lorsque l'article pesé se situe en dehors de la plage précédemment réglée HiGH Signal acoustique qui retentit lorsque l'article pesé se situe au-dessus de la valeur seuil supérieure
P-tArE Utilisez toujours ce réglage
F12 rSt Rétablissement des réglages d'usine
F13 bEE off Signal sonore à l‘appel de touche
F14 AUW* off Correction automatique du poids de référence
*F14 Disponible uniquement pour les modèles vérifiables. Les modèles étalonnables se terminent par M.CPB-N / CPB-DM-BA-def-2432 28 Français 7 Exploitation
7.1 Mise en marche/ arrêt et remise à zéro
Presser le bouton ON/OFF et le maintenir brièvement (sur la partie inférieure droite de la balance) La balance effectue un contrôle automatique.
Dès que les trois fenêtres d’affichage affichent la valeur “0“, votre balance est prête à peser.
L’affichage zéro et la flèche au- dessus du symbole „→0“ s’affichent.
Commande Afficheur Déposer le produit sur la plaque de pesée
Relever le résultat de la pesée
Lorsque les valeurs de pesée sont stables, une flèche s'affiche au dessus du symbole . Si le produit pesé est plus lourd que la valeur seuil, l’écran affiche “QL“ (=surcharge) et un sifflement retentit.29 CPB-N / CPB-DM-BA-def-2432 Français
Le poids propre d’un quelconque récipient de pesage peut être saisi par la tare sur simple pression d’un bouton, afin que le pesage consécutif affiche le poids net de l’objet pesé. Commande Afficheur Poser le récipient à tarer vide sur le plateau de pesée. Le poids total du récipient posé s’affiche.
(exemple) Mise à zéro de l’affichage; "0":
Ceci indique que l’enregistrement interne du poids du récipient a eu lieu. L’affichage zéro et les flèches au-dessus des symboles - - s’affichent.
Posez l’objet à peser dans le récipient de la tare.
Lisez maintenant le poids de l’objet à peser sur l’affichage.
- Le processus de tarage peut être répété autant de fois que souhaité, par exemple lors de la pesée de plusieurs composants qui sont mélangés (pesée par addition). La limite est atteinte, lorsque toute la gamme de pesage est sollicitée.
- La valeur de tare est arrondie selon la lisibilité de la balance.CPB-N / CPB-DM-BA-def-2432 30 Français Mise à zéro de l’affichage; "0":
Le poids total du récipient est taré et retiré. Ajoutez d’autres composants dans le récipient de pesée (pesée par addition).
Lisez maintenant à l’affichage le poids des matières à peser ajoutées.
Effacer la valeur tare: Délester le plateau de pesée et appuyer sur .31 CPB-N / CPB-DM-BA-def-2432 Français
7.4 Eclairage du fond de l’écran d’affichage
La balance possède les possibilités de réglage suivantes pour l’éclairage du fond de l’écran d’affichage: Tenir enfoncé en mode de pesée. Le dernier réglage sélectionné est affiché Sur il est possible de sélectionner entre les réglages suivants:
- Eclairage du fond de l’écran d’affichage éteint
- Eclairage du fond de l’écran d’affichage allumé
- Eclairage du fond de l’écran d’affichage automatiquement éteint
Validez le réglage désiré sur . Le réglage est repris et la balance change dans le mode de pesage.CPB-N / CPB-DM-BA-def-2432 32 Français 8 Comptage de pièces Lors du comptage de pièces, il vous est possible, soit d’additionner le nombre de pièces placées dans un récipient, soit de soustraire le nombre de pièces retirées d’un récipient. Afin de pouvoir compter une quantité importante de pièces, le poids moyen par pièce doit être déterminé à l’aide d’une petite quantité (quantité de pièces de référence). Plus la quantité de pièces de référence est importante, plus la précision de comptage est élevée. Dans le cas de petites pièces ou de pièces fortement différentes, veillez à ce que la référence soit particulièrement élevée.
8.1 Détermination du poids de référence par pesée
Commande Afficheur Calez à zéro la balance ou si nécessaire tarez le récipient de pesée vide.
Fixer la référence: Déposer un nombre connu de pièces individuelles en tant que référence Attendez l’affichage de la stabilité, puis saisissez le nombre de pièces sur les touches à chiffres. Valider ensuite dans un intervalle de 5 secondes: „SAMP“ s'affiche brièvement;
Le poids de référence est recherché et affiché.
33 CPB-N / CPB-DM-BA-def-2432 Français Compter les pièces: Le cas échéant faites le tarage, posez les objets à peser et lisez les quantités de pièces. Poids déposé: Poids de référence: Quantité de pièces déposées:
En connectant une imprimante en option, la valeur d’affichage est indiquée en appuyant sur
Exemples d’impresson KERN YKB-01N Compteur de positions NO.
Poids de référence U.W.
Quantité de pièces posées PCS
- Si nécessaire, le poids de référence est calculé de nouveau si on applique d’autres pièces dont le nombre est inférieur à la référence appliquée. Cette optimisation de référence est indiquée par un signal sonore.
- Le poids référentiel est uniquement recherché avec des valeurs pondérales stables
- Pour les valeurs de pesée en dessous de zéro, l’affichage de comptage des pièces indique une quantité de pièces négative. Effacer référence Appuyer sur , le poids référentiel est effacé.CPB-N / CPB-DM-BA-def-2432 34 Français
8.2 Saisie numérique du poids de référence
Si vous connaissez le poids de référence/ pièces, vous pouvez l’entrer moyennant les touches numériques. Fixer la référence: Mémoriser le poids de référence par l’intermédiaire des touches numériques Valider ensuite dans un intervalle de 5 secondes:
Compter les pièces: Le cas échéant faites le tarage, posez les objets à peser et lisez les quantités de pièces. Poids déposé: Poids de référence: Quantité de pièces déposées:
En connectant une imprimante en option, la valeur d’affichage est indiquée en appuyant sur
Exemples d’édition KERN YKB-01N Compteur de positions NO.
Poids de référence U.W.
Quantité de pièces posées PCS
8.3 Correction automatique du poids de référence (seulement modèles
étalonnables) La balance dispose de la possibilité d’une correction automatique de l’écart lorsque le poids de référence dévie de la valeur réglée du poids de référence auparavant.
- Réglage du menu: [ F14 AQ Qn], voir chap. 6.11 Mode de service*
Commande Afficheur Caler à zéro la balance ou si nécessaire tarer le récipient de pesée vide.
Fixer la référence: Déposer un nombre connu de pièces individuelles en tant que référence Attendre l’affichage de la stabilité, puis saisir le nombre de pièces sur les touches à chiffres. Valider ensuite dans un intervalle de 5 secondes: „SAMP“ s'affiche brièvement;
Le poids de référence est recherché et affiché.
Mettre en place d’autres matières à peser, la balance corrige le poids de référence et un signal sonore retentit, si celui-ci a été activé sous le point de menu „F13 bee“.
(exemple) **F14 Disponible uniquement pour les modèles vérifiables. Les modèles étalonnables se terminent par M.CPB-N / CPB-DM-BA-def-2432 36 Français 9 Totalisation Cette fonction vous permet d’effectuer plusieurs pesées. Ensuite, le dispositif vous transmettra le nombre total de pièces, le poids total et le nombre de pesées effectuées.
- Réglage du menu: [ F4 AU QFF], voir au chap. 12.2.1
Extrapoler le poids moyen à la pièce (voir chap. 8.1) ou le saisir manuellement (voir chap. 8. 2).
Posez les objets à peser A sur la balance.
Attendez l’affichage de la stabilité puis appuyez sur la touche . Les valeurs d’affichage sont additionnées dans la mémoire totalisatrice et éditées sur une imprimante raccordée en option. Le poids, le nombre de pesées (ACC 1) ainsi que le nombre de pièces s’affichent pendant 2 secondes.
Poids de pièce actuellement déposé
Poids par pièce sélectionné
Quantité de pièces actuellement déposée37 CPB-N / CPB-DM-BA-def-2432 Français Exemple d’impression KERN YKB-01N: Nombre de pesées NO.
Poids de référence U.W.
Quantité de pièces posées PCS
Retirez l’objet à peser. Les autres objets à peser ne peuvent être additionnés, qu’une fous que l’affiche ≤ zéro. Posez les objets à peser B sur la balance.
Attendez l’affichage de la stabilité puis appuyez sur la touche . Les valeurs d’affichage sont additionnées dans la mémoire totalisatrice et éditées sur une imprimante raccordée en option. Le poids total, le nombre de pesées (ACC 2) ainsi que le nombre total de pièces s’affichent pendant 2 secondes.
Exemples d’impression KERN YKB-01N: Nombre de pesées NO.
Poids de référence U.W.
Quantité de pièces posées PCS
pcsCPB-N / CPB-DM-BA-def-2432 38 Français Le cas échéant ajoutez pour la totalisation d’autres objets à peser comme décrit précédemment. Tenez compte du fait, que le système de pesée doit être déchargé entre les différentes pesées. Ce procédé peut être répété tant de fois jusqu’à ce que la capacité du système de pesée soit épuisée. Affichage de la somme totale: Appuyer sur , le poids total, le nombre de pesées et la quantité totale de pièces est brièvement affichée. Pour l’édition des données, pendant cet affichage appuyer sur .
Quantité totale de pièces actuelle Exemples d’édition KERN YKB-01N Somme finale Total
Nombre de pesées NO.
Nombre total de pièces PCS
Effacer la mémoire de sommes Appeler , le poids total, le nombre de pesées ainsi que le nombre total de pièces s’affichent. Appeler pendant cet affichage. Toutes les données dans la mémoire de totalisation sont effacées.39 CPB-N / CPB-DM-BA-def-2432 Français
9.2 Totalisation automatique
Par cette fonction sont automatiquement additionnées les valeurs de pesées individuelles sans appel de dans la mémoire totalisatrice lors du délestage de la balance et éditées sur une imprimante raccordée en option.
Totalisation: Posez les objets à peser A sur la balance. Un bip signale la fin du contrôle de la stabilité. Retirez les objets pesés, la valeur de la pesée est additionnée à la mémoire de totalisation (ACC1) et éditée. Posez les objets à peser B sur la balance. Un bip signale la fin du contrôle de la stabilité. Retirez les objets pesés, la valeur de la pesée est additionnée à la mémoire de totalisation (ACC2) et éditée. Le cas échéant ajoutez pour la totalisation d’autres objets à peser comme décrit précédemment. Tenez compte du fait, que la balance doit être déchargée entre les différentes pesées. Ce procédé peut être répété 99 fois ou bien jusqu’à ce que le seuil du domaine de pesée de la balance soit atteint.
Afficher et effacer la somme totale, ainsi que l’exemple d’impression, voir au chap. 9.1.CPB-N / CPB-DM-BA-def-2432 40 Français 10 Pesée par rapport à un poids cible ou à une quantité cible et contrôle de la tolérance Un signal acoustique retentit lorsque le nombre de pièces déposées ou une certaine valeur pondérale atteint ou dépasse ou est inférieure à une valeur seuil préréglée (dépendant du réglage dans le menu F10) En option:
- OK Signal sonore si le produit pesé est à l’intérieur de la gamme réglée
- Low Signal sonore, si le produit pesé est au-dessous de la valeur seuil inférieure
- NG Signal sonore si le produit pesé est au delà de la gamme réglée
- High Signal sonore, si le produit pesé est au-dessus de la valeur seuil supérieure
10.1 Contrôle de tolérance sur quantité de pièces ciblée
Sélectionner le mode quantité ciblée de pièces: Tenir enfoncée la touche , le mode réglé apparaît
Check psc - contrôle de tolérance sur quantité cible de pièces Appuyer sur Check off – contrôle de tolérance mis à l’arrêt Appuyer sur Check net -: Contrôle de la tolérance par rapport au poids ciblé41 CPB-N / CPB-DM-BA-def-2432 Français Pose des valeurs-limites: Définir la valeur seuil supérieure pour la quantité cible de pièces: Appuyer sur , „Hi Cnt“ apparaît:
Saisir la valeur seuil supérieure sur les touches numériques, p.ex.: 70 Pcs Appuyer sur „Lo Cnt“ apparaît:
Définir la valeur seuil pour la quantité cible de pièces: Saisir la valeur seuil inférieure sur les touches numériques, p.ex.: 60 Pcs Appuyer sur Appuyer sur de façon répétée jusqu’à ce que la balance se trouve en mode de peséeCPB-N / CPB-DM-BA-def-2432 42 Français Démarrer le contrôle de la tolérance Extrapoler le poids moyen à la pièce (voir chap. 8.1) ou le saisir manuellement (voir chap. 8. 2). Appliquer le produit à peser et attendre jusqu’à ce que le signal acoustique retentit, dépendant du réglage dans le menu „F10“ (voir chap. 11.2, à l’exclusion de modèles étalonnés). Effacer les valeurs limites: Dans toutes les valeurs seuil saisir „0“ et confirmer sur la touche TARE.
10.2 Contrôle de la tolérance par rapport au poids ciblé
Sélectionner le mode poids ciblé: Tenir enfoncée la touche , le mode réglé apparaît
Check psc - contrôle de tolérance sur quantité cible de pièces Appuyer sur Check off – contrôle de tolérance mis à l’arrêt Appuyer sur Check net -: Contrôle de la tolérance par rapport au poids ciblé43 CPB-N / CPB-DM-BA-def-2432 Français Sélectionner le mode poids ciblé: En tenant enfoncée la touche , le mode désiré de pesée à tolérance peut être sélectionné :
- Check off – contrôle de tolérance mis à l’arrêt
- Check psc - contrôle de tolérance sur quantité cible de pièces
- Check net -: Contrôle de la tolérance par rapport au poids ciblé
Pose des valeurs-limites: Définir la valeur seuil supérieure pour poids ciblé: Appuyer sur de façon répétée et confirmer sur la touche TARE jusqu’à ce que „Hi nEt“ apparaît:
Saisir la valeur seuil supérieure par les touches numériques, p.ex. 100 g Valider ensuite dans un intervalle de 5 secondes: „Lo nEt“ apparaît:CPB-N / CPB-DM-BA-def-2432 44 Français Définir la valeur seuil inférieure pour poids ciblé: Saisir la valeur seuil inférieure sur les touches numériques, p.ex.: 90 g Valider ensuite dans un intervalle de 5 secondes:
Appeler de façon répétée jusqu’à ce que la balance se trouve en mode de pesée
Démarrer le contrôle de la tolérance Appliquer le produit à peser et attendre jusqu’à ce que le signal acoustique retentit, dépendant du réglage dans le menu „F10“ (voir chap. 11.2, à l’exclusion de modèles étalonnés). Effacez les valeurs limites: Dans toutes les valeurs seuil saisir „0“ et confirmer sur la touche TARE.45 CPB-N / CPB-DM-BA-def-2432 Français 11 Menu (modèles non étalonnables) Entrée au menu : Mettre en marche la balance et pendant le test automatique appuyer sur la touche TARE.
Entrer le mot de passe moyennant les touches numériques: Soit :
- Mot de passe personnel, saisie sous la fonction F6 PKn voir au chap.11.1 Confirmer sur la touche TARE
Sélectionner la fonction: Sur peuvent être appelés successivement les différentes fonctions avec les réglages actuels les uns après les autres. Changement / mémorisation des réglages: Validez sur la fonction sélectionnée. Sur sélectionnez le réglage voulu et validez sur ou rejetez sur . Quitter le menu: Sur appel de la balance retour en mode de pesage.CPB-N / CPB-DM-BA-def-2432 46 Français
11.1 Aperçu des menus:
F4 AU Mode de totalisation et édition de données AU on* Mode de totalisation automatique b9600*, b600, b1200, b2400, b4800 LP 50 EnG CHi non documenté
F5 AZn Plage de mise à zéro 2d* Remise à zéro automatique, à choisir entre 0.5d, 1d, 2d et 4d
F6 Pin Mot de passe Pin 1* Saisir nouveau mot de passe Pin 2 Confirmer nouveau mot de passe
F8 oFF Auto Off oF 0* Coupure automatique désactivée oF 3 Coupure automatique après 3 minutes oF 5 Coupure automatique après 5 minutes oF 15 Coupure automatique après 15 minutes oF 30 Coupure automatique après 30 minutes47 CPB-N / CPB-DM-BA-def-2432 Français F9 Gru Gravité
F10 bEP Signal acoustique ok* Signal sonore si le produit pesé est à l’intérieur de la gamme réglée Low Signal sonore, si le produit pesé est au-dessous de la valeur seuil inférieure
Signal sonore si le produit pesé est au delà de la gamme réglée HiGH Signal sonore, si le produit pesé est au-dessus de la valeur seuil supérieure
F11 rSt RAZ au réglages d’usine
- réglage d’usineCPB-N / CPB-DM-BA-def-2432 48 Français 12 Sortie de données RS 232 C La balance est fournie en série avec une sortie de données RS 232C. Les données de pesée peuvent être éditées selon le réglage du menu via l’interface soit automatiquement soit par appel de . Le transfert des données est asynchrone et sous forme de codification ASCII. Les conditions suivantes doivent être réunies pour la communication entre la balance et l’imprimante:
- Reliez la balance avec l’interface d’une imprimante par un câble approprié. Seul un câble d’interface KERN correspondant vous assure une exploitation sans panne.
- Les paramètres de communication (vitesse de transmission en bauds, bits et parité) doivent coïncider entre la balance et l’imprimante, voir au chap. 11.2, Bloc de menu „F4 AU“
12.1 Caractéristiques techniques
Raccordement Douille D-Sub 9 pol Broche 2 sortie Broche 3 entrée Broche 5 terre de signalisation Taux de baud Au choix 600/1200/2400/4800/9600* Parité 8 bits, aucune parité
12.2 Commandes à distance
Les ordres de télécommande sont transmis par l’unité de télécommande à la balance sous forme de code ASCII. Après que la balance a reçu les ordres, elle émet les données suivantes. Il convient d’observer ici, que les ordres de télécommande suivants doivent être émis sans CR LF à la suite.
Tarer le récipient de pesée sur le plateau
Transmettre nombre de pièces
Avant le nettoyage, coupez l´appareil de la tension de fonctionnement. N´utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veillez à ce que les liquides ne puissent pas pénétrer dans l´appareil et frottez ensuite ce dernier avec un chiffon doux sec. Les poudres/restes d´échantillon épars peuvent être retirés avec précaution à l´aide d´un pinceau ou d´un aspirateur-balai. Retirer immédiatement les matières à peser renversées sur la balance.
L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur.
L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon le droit national ou régional en vigueur au lieu d´utilisation.
13.4 Messages d’erreur
Message d’erreur Description Err4 La plage de réglage du zéro est dépassée Err5 Saisie non valable Err6 Système électronique endommagé Err9 Résultat de pesée instable
Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d’erreur, faites appel au fabricant.51 CPB-N / CPB-DM-BA-def-2432 Français 14 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Panne Cause possible L´affichage de poids ne s´allume pas.
- La balance n´est pas en marche.
- La connexion au secteur est coupée (câble de secteur pas branché/défectueux).
- Panne de tension de secteur.
- Les piles ont été interverties à leur insertion ou sont vides
- Aucune pile n’est insérée. L’affichage du poids change sans discontinuer
- Le plateau de pesée est en contact avec des corps étrangers.
- Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie) Le résultat de la pesée est manifestement faux
- L´affichage de la balance n´est pas sur zéro
- Changements élevés de température.
- Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie)CPB-N / CPB-DM-BA-def-2432 52 Français
15 Déclaration de conformité
Vous trouvez la déclaration de conformité CE- UE actuelle online sous:
Dans le cas de balances étalonnées (= de balances à la conformité évaluée) la déclaration de conformité est comprise dans les fournitures.
