BEDIENUNGSANLEITUNG CPB 15K0.2N Kern

Betriebsanleitung Operating instructions Notice d’utilisation

CPB-N / CPB-DM-BA-def-2432D Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

Version 3.2 2024-03 Betriebsanleitung Zählwaage

6.8 Linearisierung (nur nicht geeichte Modelle) ........................................................... 19

6.9 Eichung ............................................................................................................... 22 6.9.1 Justierschalter und Siegelmarken .........................................................................................23

6.10 Überprüfung der Waageneinstellungen bezüglich der Eichung einer Waage ........... 23

7.1 Ein-/Ausschalten und auf Null stellen .................................................................... 27

8.1 Ermittlung des Referenzgewichts durch Wägung ................................................... 31

8.2 Numerische Eingabe des Referenzgewichts .......................................................... 333 CPB-N / CPB-DM-BA-def-2432 Deutsch

8.3 Automatische Korrektur des Referenzgewichts (nur eichf. Modelle) ........................ 34

10 Einwägen auf Zielstückzahl oder Zielgewicht und Toleranzkontrolle ..... 39

10.1 Toleranzkontrolle auf Zielstückzahl ....................................................................... 39

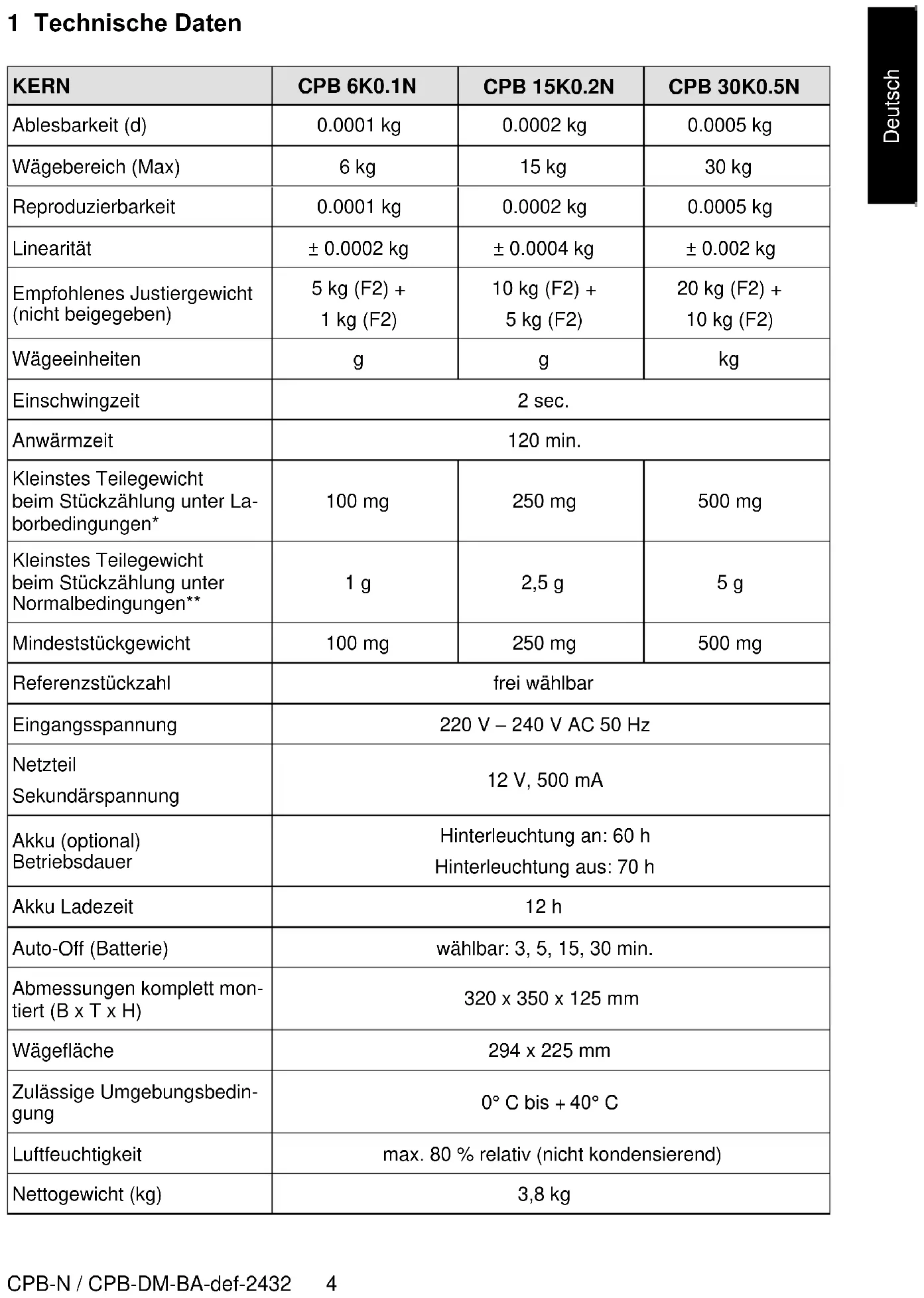

Ablesbarkeit (d) 0.0001 kg 0.0002 kg 0.0005 kg Wägebereich (Max) 6 kg 15 kg 30 kg Reproduzierbarkeit 0.0001 kg 0.0002 kg 0.0005 kg Linearität ± 0.0002 kg ± 0.0004 kg ± 0.002 kg Empfohlenes Justiergewicht (nicht beigegeben) 5 kg (F2) + 1 kg (F2) 10 kg (F2) + 5 kg (F2) 20 kg (F2) + 10 kg (F2) Wägeeinheiten

Einschwingzeit 2 sec. Anwärmzeit 120 min. Kleinstes Teilegewicht beim Stückzählung unter La- borbedingungen* 100 mg 250 mg 500 mg Kleinstes Teilegewicht beim Stückzählung unter Normalbedingungen** 1 g 2,5 g 5 g Mindeststückgewicht 100 mg 250 mg 500 mg Referenzstückzahl frei wählbar Eingangsspannung 220 V – 240 V AC 50 Hz Netzteil Sekundärspannung 12 V, 500 mA Akku (optional) Betriebsdauer Hinterleuchtung an: 60 h Hinterleuchtung aus: 70 h Akku Ladezeit 12 h Auto-Off (Batterie) wählbar: 3, 5, 15, 30 min. Abmessungen komplett mon- tiert (B x T x H) 320 x 350 x 125 mm Wägefläche 294 x 225 mm Zulässige Umgebungsbedin- gung 0° C bis + 40° C Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Nettogewicht (kg) 3,8 kg5 CPB-N / CPB-DM-BA-def-2432 Deutsch KERN

Wägebereich (Max) 3 kg; 6 kg 6 kg; 15 kg 15 kg; 30 kg Mindestgewicht (min) 20 g 40 g 100 g Reproduzierbarkeit

Linearität ± 0.002 kg; ± 0.004 kg ± 0.004 kg; ± 0.01 kg ± 0.01 kg; ± 0.02 kg Eichwert (e) 1 g 2 g 5 g Genauigkeitsklasse III Empfohlenes Justiergewicht (nicht beigegeben) 5 kg (F2) + 1 kg (F2) 10 kg (F2) + 5 kg (F2) 20 kg (F2) + 10 kg (F2) Wägeeinheiten

Einschwingzeit 2 sec. Anwärmzeit 10 min. Kleinstes Teilegewicht beim Stückzählung unter La- borbedingungen* 100 mg 250 mg 500 mg Kleinstes Teilegewicht beim Stückzählung unter Normalbedingungen** 1 g 2,5 g 5 g Mindeststückgewicht 100 mg 250 mg 500 mg Referenzstückzahl frei wählbar Eingangsspannung 220 V – 240 V AC 50 Hz Netzteil Sekundärspannung 12 V, 500 mA Akku (optional) Betriebsdauer Hinterleuchtung an: 60 h Hinterleuchtung aus: 70 h Akku Ladezeit 14 h Auto-Off (Batterie) wählbar: 3, 5, 15, 30 min. Abmessungen komplett mon- tiert (B x T x H) 320 x 350 x 125 mm Wägefläche 294 x 225 mm Zulässige Umgebungsbedin- gung -10° C bis + 40° C Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Nettogewicht (kg) 3,8 kg

*Kleinstes Teilegewicht beim Stückzählen - unter Laborbedingungen: ➢ Es herrschen ideale Umgebungsbedingungen für hochauflösenden Zäh- lungen ➢ Die Zählteile haben keine Streuung **Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen: ➢ Es herrschen unruhige Umgebungsbedingungen (Windzug, Vibrationen) ➢ Die Zählteile streuenCPB-N / CPB-DM-BA-def-2432 6 Deutsch 2 Geräteübersicht

1. Wägeplatte / Akkufach (unter Wägeplatte)

3. RS 232 Schnittstelle

6. Anschluss Netzadapter

2.1 Anzeigenübersicht

Modelle CPB-N Gewicht Referenzgewicht Stückzahl

Akkuladezustandsanzeige

Modelle CPB-DM Gewicht Referenzgewicht Stückzahl

2.1.1 Anzeige Gewicht

Hier wird das Gewicht Ihres Wägeguts in [kg] angezeigt. Die Pfeile über den Symbolen zeigen an:

Kapazität des Akkus bald erschöpft NET Nettogewicht

2.1.2 Anzeige Referenzgewicht

Hier wird das Referenzgewicht einer Probe in [g] angezeigt. Dieser Wert wird entwe- der durch den Benutzer eingegeben oder durch die Waage berechnet. Die Pfeile über den Symbolen zeigen an:

dass das aufgelegtes Referenzgewicht zu klein ist PRESET dass eine Zielstückzahl/Zielgewicht gespeichert ist

dass die aufgelegte Stückzahl zu klein ist PRE TARE dass ein Tarawert gespeichert ist PIECE WEIGHT dass ein Stückgewicht gespeichert ist

2.1.3 Anzeige Stückzahl

Hier werden alle aufgelegten Teile sofort in Stück angezeigt. Die Pfeile über den Symbolen zeigen an:

dass Daten im Summenspeicher sind9 CPB-N / CPB-DM-BA-def-2432 Deutsch

2.2 Tastaturübersicht

• Zielstückzahl-und Zielgewichts-Modus aufrufen

• Aufruf Summenspeicher

• Eingabe/Anzeige Grenzwert bei Toleranzkontrolle

• Aufruf Hinterleuchtung der Anzeige (langer Tasten- druck)

• Ausgabe an externes Gerät (Drucker) oder PC

• Eingabe Referenzgewicht durch Wägung

• Numerische Eingabe Referenzgewicht

• Funktion-/Parameterauswahl

• Zurück in WägemodusCPB-N / CPB-DM-BA-def-2432 10 Deutsch 3 Grundlegende Hinweise (Allgemeines)

3.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wäge- gut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wä- gegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Errei- chen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

• Unsere Waagen sind nichtselbsttätige Waagen und nicht für den Einsatz in dyna- mischen Wägeprozessen vorgesehen. Die Waagen können jedoch nach Überprü- fung des individuellen Einsatzbereiches und hier speziell den Genauigkeitsanfor- derungen der Anwendung auch für dynamische Wägeprozesse eingesetzt werden.

• Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschä- digen.

• Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), ab- züglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden.

• Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausfüh- rung ist nicht Ex-geschützt.

• Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wäge- ergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen.

• Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Ab- weichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizu- geben.

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder Öffnen des Gerätes

• mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten natürlichem Verschleiß und Abnützung

• nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes11 CPB-N / CPB-DM-BA-def-2432 Deutsch

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall so- wie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbarw. In seinem akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). 4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbe- triebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Er- fahrungen mit KERN-Waagen verfügen. Alle Sprachversionen beinhalten eine unverbindliche Übersetzung. Verbindlich ist das deutsche Originaldokument.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. 5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Aus- packen auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. Für den Rücktransport ist nur die Originalverpackung zu verwen- den. Vor dem Versand alle angeschlossenen Kabel und losen/bewegli- chen Teile trennen. Evt. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.CPB-N / CPB-DM-BA-def-2432 12 Deutsch 6 Auspacken, Aufstellung und Inbetriebnahme

6.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen.

• Extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden.

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen.

• Erschütterungen während des Wägens vermeiden.

• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen.

• Das Gerät nicht über längere Zeit starker Feuchtigkeit aussetzen. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftre- ten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. In diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raum- temperatur akklimatisieren.

• Statische Aufladung von Wägegut, Wägebehälter vermeiden.

• Nicht in explosivstoffgefährdeten Bereichen oder in durch Gase, Dämpfe und Nebel sowie durch Stäube explosionsgefährdeten Bereichen betreiben!

• Chemikalien (z.B. Flüssigkeiten oder Gase), welche die Waage innen oder au- ßen angreifen und beschädigen können, sind fernzuhalten.

• Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen (z.B. beim Verwiegen / Zählen von Kunststoffteilen) sowie bei instabiler Strom- versorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse, sowie Beschädigungen der Waage) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

Gerät und Zubehör aus der Verpackung nehmen, Verpackungsmaterial entfernen und am vorgesehenen Arbeitsplatz aufstellen. Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind.

Waage mit Fußschrauben nivellieren, bis sich die Luft- blase in der Libelle im vorgeschriebenen Kreis befindet.13 CPB-N / CPB-DM-BA-def-2432 Deutsch

Transportsicherung unbedingt entfernen (nur bei 6 kg-Modellen vorhanden)

Zum Lösen der Transportsicherung Transportschraube [1] gegen den Uhrzeigersinn herausdrehen. Zum Transport Transportschraube vorsichtig bis auf Anschlag im Uhrzeigersinn ein- drehen und dann mit Kontermutter fixieren.

Serienmäßiges Zubehör:

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

6.4 Akkubetrieb (optional)

Der interne Akku wird über das mitgelieferte Netzkabel geladen. Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden über das Netzka- bel geladen werden. Die Betriebsdauer des Akkus beträgt ca. 70 Std. Die Ladedauer bis zur vollständigen Wiederaufladung beträgt ca. 12 Std. AUTO-OFF Funktion wählbar nach 3, 5, 15, 30 min. zur Schonung des Akkus (s. Kap.12). Erscheint in der Gewichtsanzeige ein Pfeil oberhalb des Batteriesymbols , bzw. „bat lo“ beim Einschalten der Waage ist die Kapazität des Akkus bald erschöpft. Die Waage ist noch ca. 10 Stunden betriebsbereit, danach schaltet sie sich automa- tisch ab. Stecken Sie baldmöglichst das Netzkabel ein, um den Akku zu laden. Die LED-Anzeige unter dem Stückzahlfenster informiert Sie während des Ladens über den Ladezustand des Akkus. rot: Akku ist fast entladen grün: Akku ist vollständig geladen

6.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

6.6 Erstinbetriebnahme

Eine Anwärmzeit von 2 Stunden nach dem Einschalten stabilisiert die Messwerte. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.15 CPB-N / CPB-DM-BA-def-2432 Deutsch

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um ge- naue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebe- trieb periodisch zu justieren. Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabili- sierung ist erforderlich. Achten Sie darauf, dass sich keine Gegenstände auf der Wä- geplatte befinden. Justiergewicht bereitstellen, Details siehe Kap. 1 „Techn. Daten“.

6.7.1 Modelle CPB-N (nicht geeichte Modelle)

Bedienung Anzeige Waage einschalten und während des Selbsttests die TARE-Taste drücken

Mit den Zifferntasten Passwort eingeben,

• Standardpasswort „0000“ Sollte diese Passworteingabe nicht möglich sein, kann ein persönliches Passwort einge- geben werden; (Eingabe unter Funktion F6 PKn s. Kap.11.1). Der Justiervorgang kann aber auch durch Drücken der TARE-Taste fortgesetzt werden.

CPB-N / CPB-DM-BA-def-2432 16 Deutsch TARE-Taste drücken, der Wert der Erd- beschleunigung wird angezeigt.

TARE-Taste erneut drücken. „UnLoAd“, gefolgt von „LoAd“ wird angezeigt

Justiergewicht (s. Kap. 1) vorsichtig in die Mitte der Wägeplatte stellen, „PASS“ wird angezeigt. Während die Waage einen Selbsttest durchführt, Justiergewicht abnehmen.

Nach erfolgreicher Justierung kehrt die Waage automatisch in den Wägemodus zu- rück. Bei einem Justierfehler oder falschem Jus- tiergewicht erscheint eine Fehlermeldung im Display, Justiervorgang wiederholen.

6.7.2 Modelle CPB-DM (geeichte Modelle)

Bei geeichten Waagen ist die Justierung gesperrt. Um die Justierung durch- führen zu können muss die Siegelmarke zerstört und der Justierschalter beim Einschalten der Waage betätigt werden. Position des Justierschalters s. Kap. 6.9.1. Achtung: Nach Zerstörung der Siegelmarke muss die Waage durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor sie wieder in eichpflichtigen Anwendungen verwendet werden darf.

Bedienung Anzeige Waage einschalten und während des Selbsttests Justierschalter betätigen und TARE-Taste drücken

Mit den Zifferntasten Passwort eingeben: Entweder

• Standardpasswort „0000“ oder

• persönliches Passwort, Eingabe unter Funktion F6 PKn s. Kap.11.1 Mit der TARE-Taste bestätigen

CPB-N / CPB-DM-BA-def-2432 18 Deutsch TARE-Taste, „UnLoAD“ erscheint TARE-Taste erneut drücken „LoAd“ sowie das aktuell eingestellte Justier- gewichts wird blinkend angezeigt Entweder

• Mit TARE bestätigen oder

• Zum Ändern gewünschten Gewichts- wert des Justiergewichts mit den Zif- ferntasten eingeben und mit TARE- Taste bestätigen. Um messtechnisch hochwertige Wägeergeb- nisse zu erlangen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen. Wir empfehlen 80 % Max.

(Beispiel) Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen Stabilitätsanzeige abwarten, dann TARE- Taste drücken Während die Waage einen Selbsttest durchführt, Justiergewicht abnehmen.

Nach erfolgreicher Justierung kehrt die Waage automatisch in den Wägemodus zu- rück. Bei einem Justierfehler oder falschem Jus- tiergewicht erscheint eine Fehlermeldung im Display, Justiervorgang wiederholen.

6.8 Linearisierung (nur nicht geeichte Modelle)

Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebe- reich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden.

• Die Linearisierung darf nur von einer Fachkraft mit fundierten Kenntnis- sen im Umgang mit Waagen durchgeführt werden.

• Die zu verwendenden Prüfgewichte müssen auf die Spezifikationen der Waage abgestimmt sein, s. Kap. 3.4 „Prüfmittelüberwachung“.

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabili- sierung ist erforderlich.

• Nach erfolgter Linearisierung muss eine Kalibrierung durchgeführt wer- den, s. Kap. 3.4 „Prüfmittelüberwachung“.

Tab. 1: Justierpunkte Justiergewicht

Bedienung Anzeige Linearisierung durchführen: Waage einschalten und während des Selbsttests die TARE-Taste drücken

Mit den Zifferntasten Passwort „9999“ ein- geben Mit der TARE-Taste bestätigen

CPB-N / CPB-DM-BA-def-2432 20 Deutsch TARE-Taste drücken, der Wert der Erd- beschleunigung wird angezeigt. TARE-Taste erneut drücken

„LoAd 0“ erscheint, nach kurzer Zeit ertönt ein Signalton und „LoAd 1“ erscheint

Erstes Justiergewicht (s. Tab. 1) Nach kurzer Zeit ertönt ein Signalton und „LoAd 2“ wird angezeigt Zweites Justiergewicht Nach kurzer Zeit ertönt wieder ein Signal- ton und „LoAd 3“ wird angezeigt. Drittes Justiergewicht Nach kurzer Zeit ertönt wieder ein Signal- ton und „LoAd 4“ wird angezeigt. Viertes Justiergewicht Nach kurzer Zeit ertönt wieder ein Signal- ton und „LoAd 3“ wird angezeigt.

Viertes Justiergewicht Nach kurzer Zeit ertönt ein Signalton und „LoAd 2“ wird angezeigt

Drittes Justiergewicht Nach kurzer Zeit ertönt ein Signalton und „LoAd 1“ wird angezeigt

(Beispiel) 21 CPB-N / CPB-DM-BA-def-2432 Deutsch Zweites Justiergewicht Nach kurzer Zeit ertönt ein Signalton und „LoAd 0“ wird angezeigt Erstes Justiergewicht Nach erfolgreicher Linearisierung kehrt die Waage automatisch in den Wägemo- dus zurück.

Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung im Display, Linearisierungsvorgang wiederholen.CPB-N / CPB-DM-BA-def-2432 22 Deutsch

Allgemeines: Nach der EU-Richtlinie 2009/23/EG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im me- dizinischen und pharmazeutischen Labor. c) Zu amtlichen Zwecken. d) bei der Herstellung von Fertigpackungen. Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt. Nach dem Eichvorgang wird die Waage an den markierten Positionen versiegelt. Die Eichung der Waage ist ohne die „Siegelmarken“ ungültig.

Eichhinweise Für die in den technischen Daten als eichfähig gekennzeichnete Waage liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmun- gen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten! Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn:

• Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt. Waage deshalb in regelmäßigen Abständen mit bekanntem Prüfgewicht (ca. 1/3 der max. Last) belasten und mit Anzeigenwert vergleichen.

• Nacheichungstermin überschritten ist.23 CPB-N / CPB-DM-BA-def-2432 Deutsch

6.9.1 Justierschalter und Siegelmarken

Mögliche Versiegelungen: zwingend, und oder

6.10 Überprüfung der Waageneinstellungen bezüglich der Eichung einer Waage

Für die Justierung muss die Waage in den Servicemode umgeschaltet werden.

Im Servicemode können Parameter der Waage verändert werden. Serviceparameter dürfen nicht verändert werden, da hierdurch die Wagenein- stellungen beeinflusst werden.

Bei geeichten Waagen ist der Servicemode per Schalter gesperrt. Um die Zu- griffsperre aufzuheben, muss die Siegelmarke zerstört und der Schalter betätigt wer- den. Position des Schalters s. Kap. 6.9.1. Achtung: Nach Zerstörung der Siegelmarke muss die Waage durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor sie wieder in eich- pflichtige Anwendungen verwendet werden darf.CPB-N / CPB-DM-BA-def-2432 24 Deutsch

6.11 Servicemode (geeichte Modelle)

Die Übersicht der Serviceparameter dient lediglich der Überprüfung der eingestellten Parameter durch die zuständige Eichbehörde. Es dürfen keine Änderungen vorge- nommen werden. Einstieg ins Menü: Waage einschalten und während des Selbsttests TARE-Taste drücken

Mit den Zifferntasten Passwort eingeben: Entweder

• Standardpasswort „0000“ oder

• persönliches Passwort, Eingabe unter Funktion F6 PKn s. Kap.11.1 Mit der TARE -Taste bestätigen

Funktion anwählen: Mit lassen sich die einzelnen Funktionen mit den aktuellen Einstellungen der Reihe nach anwählen. Einstellungen ändern/speichern: Angewählte Funktion mit bestätigen. Mit gewünschte Einstellung aus- wählen und mit bestätigen oder mit verwerfen. Menü verlassen: Mit kehrt die Waage in den Wägemodus zurück.25 CPB-N / CPB-DM-BA-def-2432 Deutsch Übersicht der Serviceparameter:

= Menüpunkt gesperrt, um Änderungen vorzunehmen, Justierschalter drücken Menüblock Hauptmenü Menüpunkt Untermenü Verfügbare Einstellungen / Erklärung F1 CAL

6000d * Auflösung duAL immer diese Einstellung benützen 30000 d

F4 AU Summiermodus und Datenaus- gabe AU on* Automati- scher Sum- mier-modus b9600*, b600, b1200, b2400, b4800 LP 50 EnG CHi nicht dokumentiert

Standarddruckereinstellung P ASt b9600*, b600, b1200, b2400, b4800 EnG CHi Fernsteuerbe- fehle P Cont b9600*, b600, b1200, b2400, b4800 Sd0 on Sende null: ein Fortlaufende Datenausgabe Sd0 off Sende null: aus AU off manueller Summier- modus b9600*, b600, b1200, b2400, b4800 LP 50 EnG CHi nicht dokumentiert

Standarddruckereinstellung

Pre-Tare Pt oFF* Vortarierwert aus: immer diese Einstellung benützen Pt on Vortarierwert ein

Passwort Pin 1* neues Passwort eingeben Pin 2 neues Passwort bestätigen

Anzeigege- schwindigkeit SPd 7.5* nicht dokumentiert SPd 15 SPd 30 SPd 60

F8 oFF Auto Off oF 0* Automatische Abschaltung aus oF 3 Automatische Abschaltung nach 3 Min oF 5 Automatische Abschaltung nach 5 Min oF 15 Automatische Abschaltung nach 15 Min oF 30 Automatische Abschaltung nach 30 MinCPB-N / CPB-DM-BA-def-2432 26 Deutsch F9 Grv

F10 bEP akustisches Sig- nal ok* Signalton, wenn das Wägegut innerhalb des eingestellten Be- reichs liegt Low Signalton, wenn das Wägegut unter dem unteren Grenzwert liegt

Signalton, wenn das Wägegut außerhalb des eingestellten Bereichs liegt HiGH Signalton, wenn das Wägegut über dem oberen Grenzwert liegt

P-tArE immer diese Einstellung benützen

F12 rSt Rücksetzung auf Werkseinstellung

F13 bEE off Signalton bei Tastendruck

F14 AUW* off Autom. Korrektur des Referenzgewichts

*F14 Nur für eichfähige Modelle verfügbar. Eichfähige Modelle enden mit M.27 CPB-N / CPB-DM-BA-def-2432 Deutsch 7 Betrieb

7.1 Ein-/Ausschalten und auf Null stellen

1. Waage einschalten

ON/OFF-Schalter drücken und kurz gedrückt halten (auf der unteren rechten Seite der Waage) Die Waage führt einen Selbsttest durch.

Sobald die Anzeige „0" in allen drei Anzeigefenstern erscheint, ist Ihre Waage wägebereit.

Die Nullanzeige und der Pfeil über dem „→0“ -Symbol erscheinen.

Bedienung Anzeige Wägegut auf die Wägeplatte legen

Bei stabilen Wägewerten wird der Pfeil über dem - Symbol ein- geblendet. Ist das Wägegut schwerer als der Wägebe- reich, erscheint im Display „QL“ (=Überlast) sowie ein Pfeifton.CPB-N / CPB-DM-BA-def-2432 28 Deutsch

Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird. Bedienung Anzeige Leeren Tarabehälter auf die Wägeplatte stel- len. Das Gesamtgewicht des aufgelegten Be- hälters wird angezeigt.

(Beispiel) Rücksetzung der Anzeige auf „0“:

Das Gewicht des Gefäßes ist nun intern gespeichert. Die Nullanzeige und die Pfeile über den Symbolen - - erscheinen.

Legen Sie das Wägegut in den Tarabehälter.

Lesen Sie jetzt das Gewicht des Wägegutes in der Anzeige ab.

• Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (zuwie- gen). Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausge- lastet ist.

• Der Tarawert wird entsprechend der Ablesbarkeit der Waage gerundet.29 CPB-N / CPB-DM-BA-def-2432 Deutsch Rücksetzung der Anzeige auf „0“:

Das Gesamtgewicht des Behälters wird wegtariert. Geben Sie weitere Komponenten in den Wä- gebehälter (zuwiegen).

Lesen Sie jetzt das Gewicht des hinzugefügten Wägegutes in der Anzeige ab.

Tarawert löschen: Bei entlasteter Wägeplatte drücken.CPB-N / CPB-DM-BA-def-2432 30 Deutsch

7.4 Hinterleuchtung der Anzeige

Die Waage besitzt folgende Einstellungsmöglichkeiten für die Anzeigenhinterleuch- tung: Im Wägemodus gedrückt halten. Die zuletzt gewählte Einstellung wird ange- zeigt. Mit kann zwischen folgenden Einstel- lungen gewählt werden:

• Anzeigenhinterleuchtung aus

• Anzeigenhinterleuchtung ein

• Anzeigenhinterleuchtung automatisch aus

Gewünschte Einstellung mit bestätigen. Die Einstellung wird übernommen und die Waage wechselt in den Wägemodus.31 CPB-N / CPB-DM-BA-def-2432 Deutsch 8 Stückzählen Bei der Stückzählung können Sie entweder Teile in einen Behälter einzählen oder Teile aus einem Behälter herauszählen. Um eine größere Menge von Teilen zählen zu können, muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittliche Gewicht pro Teil ermittelt werden. Je größer die Referenzstückzahl, desto höher ist die Zählgenauigkeit. Die Referenz muss bei kleinen oder stark unterschiedlichen Tei- len besonders hoch gewählt werden.

8.1 Ermittlung des Referenzgewichts durch Wägung

Bedienung Anzeige Waage Nullstellen oder falls nötig leeren Wägebehälter tarieren.

Referenz setzen: Eine bekannte Anzahl von Einzelteilen als Referenz auflegen Stabilitätsanzeige abwarten, dann die An- zahl Einzelteile über die Zifferntasten einge- ben. Innerhalb 5 sec bestätigen: „SAMP“ wird kurz angezeigt;

Das Referenzgewicht wird ermittelt und an- gezeigt.

CPB-N / CPB-DM-BA-def-2432 32 Deutsch Stücke zählen: Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen. Aufgelegtes Gewicht: Referenzgewicht: Aufgelegte Stückzahl:

Bei Anschluss eines optionalen Druckers wird der Anzeigenwert durch Drücken von ausgegeben. Ausdruckbeispiel KERN YKB-01N: Postenzähler NO.

Aufgelegte Stückzahl PCS

• Ggf. wird das Referenzgewicht beim Auflegen weiterer Teile, deren Anzahl kleiner als die aufgelegte Referenz ist, erneut berechnet. Diese Referenzoptimierung wird durch einen Signalton angezeigt.

• Die Ermittlung des Referenzgewichts erfolgt nur bei stabilen Wägewerten

• Bei Wägewerten unter Null, zeigt die Stückzählanzeige eine negative Stückzahl an. Referenz löschen drücken, das Referenzgewicht wird gelöscht.33 CPB-N / CPB-DM-BA-def-2432 Deutsch

8.2 Numerische Eingabe des Referenzgewichts

Ist Ihnen das Gewicht/Stück bekannt können Sie dieses über die Zifferntasten einge- ben. Referenz setzen: Referenzgewicht über die Zifferntasten ein- geben Innerhalb 5 sec bestätigen:

Stücke zählen: Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen. Aufgelegtes Gewicht: Referenzgewicht: Aufgelegte Stückzahl:

Bei Anschluss eines optionalen Druckers wird der Anzeigenwert durch Drücken von ausgegeben. Ausdruckbeispiel KERN YKB-01N: Postenzähler NO.

Aufgelegte Stückzahl PCS

8.3 Automatische Korrektur des Referenzgewichts (nur eichf. Modelle)

Die Waage verfügt über die Möglichkeit bei Abweichung des Referenzgewichts vom zuvor eingestellten Wert des Referenzgewichts die Abweichung automatisch zu korri- gieren.

Bedienung Anzeige Waage Nullstellen oder falls nötig leeren Wägebehälter tarieren.

Referenz setzen: Eine bekannte Anzahl von Einzelteilen als Referenz auflegen Stabilitätsanzeige abwarten, dann die An- zahl Einzelteile über die Zifferntasten einge- ben. Innerhalb 5 sec bestätigen: „SAMP“ wird kurz angezeigt;

Das Referenzgewicht wird ermittelt und an- gezeigt.

Weiteres Wägegut auflegen, die Waage korrigiert das Referenzgewicht und ein Sig- nalton ertönt, wenn dieser unter Menüpunkt „F13 bee“ aktiviert wurde

(Beispiel) *F14 Nur für eichfähige Modelle verfügbar. Eichfähige Modelle enden mit M.35 CPB-N / CPB-DM-BA-def-2432 Deutsch 9 Summieren Diese Funktion erlaubt Ihnen mehrere Wägungen durchzuführen. Anschließend wird Ihnen die Gesamtstückzahl, das Gesamtgewicht und die Anzahl der Wägungen ver- mittelt.

Durchschnittliches Stückgewicht ermitteln (s. Kap. 8.1) oder von Hand eingeben (s. Kap. 8. 2).

Stabilitätsanzeige abwarten, dann drücken. Die Anzeigenwerte werden in den Summenspeicher ad- diert und bei Anschluss eines optio- nalen Druckers ausgegeben. Das Gewicht, Anzahl Wägungen (ACC 1) sowie die Stückzahl werden 2 sec. lang angezeigt.

aktuell aufgelegtes Gewicht

Gewähltes Stückgewicht

aktuell aufgelegte Stückzahl Ausdruckbeispiel KERN YKB-01N: Anzahl Wägungen NO.

Aufgelegte Stückzahl PCS

pcsCPB-N / CPB-DM-BA-def-2432 36 Deutsch Wägegut abnehmen. Weiteres Wägegut kann erst addiert werden, wenn die An- zeige ≤ Null. Wägegut B auflegen.

Stabilitätsanzeige abwarten, dann drücken. Die Anzeigenwerte werden in den Summenspeicher ad- diert und bei Anschluss eines optio- nalen Druckers ausgegeben. Das Gesamtgewicht, Anzahl Wägungen (ACC 2) sowie die Gesamtstückzahl werden 2 sec. lang angezeigt.

Ausdruckbeispiel KERN YKB-01N: Anzahl Wägungen NO.

Aufgelegte Stückzahl PCS

Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass das Wägestystem zwischen den einzelnen Wägungen ent- lastet werden muss. Dieser Vorgang kann so oft wiederholt werden bis die Kapazität des Wägesys- tems erschöpft ist.37 CPB-N / CPB-DM-BA-def-2432 Deutsch Gesamtsumme anzeigen: drücken, Gesamtgewicht, An- zahl der Wägungen und Gesamt- stückzahl wird kurz angezeigt. Zur Datenausgabe während dieser Anzeige drücken.

aktuelle Gesamtstückzahl Ausdruckbeispiel KERN YKB-01N: Endsumme Total

Summenspeicher löschen drücken, das Gesamtgewicht, Anzahl der Wägungen sowie die Gesamt- stückzahl werden angezeigt. Während dieser Anzeige drücken. Die Daten im Summenspeicher werden gelöscht.CPB-N / CPB-DM-BA-def-2432 38 Deutsch

9.2 Automatisches Summieren

Mit dieser Funktion werden die einzelnen Wägewerte ohne Drücken von auto- matisch beim Entlasten der Wage in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.

Summieren: Wägegut A auflegen. Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Wägegut abnehmen, der Wägewert wird in den Summenspeicher addiert (ACC1) und ausgedruckt. Wägegut B auflegen. Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Wägegut abnehmen, der Wägewert wird in den Summenspeicher addiert (ACC2) und ausgedruckt. Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass die Waage zwischen den einzelnen Wägungen entlastet wer- den muss. Dieser Vorgang kann 99-mal wiederholt werden bzw. bis der Kapazität der Waage erschöpft ist.

Gesamtsumme anzeigen und löschen, sowie Ausdruckbeispiel siehe Kap. 9.1.39 CPB-N / CPB-DM-BA-def-2432 Deutsch 10 Einwägen auf Zielstückzahl oder Zielgewicht und Toleranzkon- trolle Ein akustisches Signal ertönt, wenn die Anzahl aufgelegter Teile, bzw. ein bestimm- ter Gewichtswert einen voreingestellten Grenzwert erreicht bzw. über- oder unter- schreitet (abhängig von der Einstellung im Menü F10) Wählbar:

• OK Signalton, wenn das Wägegut innerhalb des eingestellten Bereichs liegt

• Low Signalton, wenn das Wägegut unter dem unteren Grenzwert liegt

• NG Signalton, wenn das Wägegut außerhalb des eingestellten Bereichs liegt

• High Signalton, wenn das Wägegut über dem oberen Grenzwert liegt

10.1 Toleranzkontrolle auf Zielstückzahl

Zielstückzahl-Modus auswählen: Durch gedrückt halten von er- scheint der eingestellte Modus

Check psc - Toleranzkontrolle auf Zielstück- zahl drücken Check off – Toleranzkontrolle ausgeschaltet drücken Check net -: Toleranzkontrolle auf Zielge- wichtCPB-N / CPB-DM-BA-def-2432 40 Deutsch Grenzwerte setzen: Oberer Grenzwert für Zielstückzahl festlegen: drücken, „Hi Cnt“ erscheint:

Oberen Grenzwert über die Ziffern- tasten eingeben, z.Bsp.: 70 Pcs drücken „Lo Cnt“ erscheint:

Unterer Grenzwert für Zielstückzahl festlegen: Unteren Grenzwert über die Ziffern- tasten eingeben, z.Bsp.: 60 Pcs drücken so oft drücken, bis sich die Waage im Wägemodus befindet41 CPB-N / CPB-DM-BA-def-2432 Deutsch Toleranzkontrolle starten Durchschnittliches Stückgewicht ermitteln (s. Kap. 8.1) oder von Hand eingeben (s. Kap. 8. 2). Wägegut auflegen, warten bis das akustische Signal ertönt, abhängig von der Einstellung im Menü „F10“ (s. Kap. 11.2, nur nicht geeichte Modelle). Grenzwerte löschen: Bei allen Grenzwerten „0“ eingeben und mit TARE-Taste bestätigen.

10.2 Toleranzkontrolle auf Zielgewicht

Zielgewicht-Modus auswählen: Durch gedrückt halten von erscheint der eingestellte Modus

Check psc - Toleranzkontrolle auf Zielstück- zahl drücken Check off – Toleranzkontrolle ausgeschaltet drücken Check net -: Toleranzkontrolle auf Zielge- wichtCPB-N / CPB-DM-BA-def-2432 42 Deutsch Zielgewicht-Modus auswählen: Durch gedrückt halten von kann der gewünschte Toleranzwägemodus ausgewählt werden:

• Check off – Toleranzkontrolle ausge- schaltet

• Check psc - Toleranzkontrolle auf Zielstückzahl

• Check net -: Toleranzkontrolle auf Zielgewicht

Grenzwerte setzen: Oberer Grenzwert für Zielgewicht fest- legen: wiederholt drücken und mit TARE-Taste bestätigen bis „Hi nEt“ erscheint:

Oberen Grenzwert über die Ziffern- tasten eingeben, z.Bsp. 100 g Innerhalb 5 sec bestätigen: „Lo nEt“ erscheint:43 CPB-N / CPB-DM-BA-def-2432 Deutsch Unterer Grenzwert für Zielgewicht festlegen: Unteren Grenzwert über die Ziffern- tasten eingeben, z.Bsp.: 90 g Innerhalb 5 sec bestätigen:

so oft drücken, bis sich die Waage im Wägemodus befindet

Toleranzkontrolle starten Wägegut auflegen, warten bis das akustische Signal ertönt, abhängig von der Einstellung im Menü „F10“ (s. Kap. 11.2, nur nicht geeichte Modelle).. Grenzwerte löschen: Bei allen Grenzwerten „0“ eingeben und mit TARE-Taste bestätigen.CPB-N / CPB-DM-BA-def-2432 44 Deutsch 11 Menü (nicht eichfähige Modelle) Einstieg ins Menü: Waage einschalten und während des Selbsttests TARE-Taste drücken

Mit den Zifferntasten Passwort eingeben: Entweder

• Standardpasswort „0000“ oder

• persönliches Passwort, Eingabe unter Funktion F6 PKn s. Kap.11.1 Mit der TARE-Taste bestätigen

Funktion anwählen: Mit lassen sich die einzelnen Funktionen mit den aktuellen Einstellungen der Reihe nach anwählen. Einstellungen ändern/speichern: Angewählte Funktion mit bestätigen. Mit gewünschte Einstellung aus- wählen und mit bestätigen oder mit verwerfen. Menü verlassen: Mit kehrt die Waage in den Wägemodus zurück.45 CPB-N / CPB-DM-BA-def-2432 Deutsch

11.1 Menü-Übersicht:

Menüblock Hauptmenü Menüpunkt Untermenü Verfügbare Einstellungen / Erklärung F1 CAL

F4 AU Summiermodus und Datenaus- gabe AU on* Automati- scher Sum- miermodus b9600*, b600, b1200, b2400, b4800 LP 50 EnG CHi nicht doku- mentiert

Standarddruckereinstellung P ASt b9600*, b600, b1200, b2400, b4800 EnG CHi Fernsteuerbe- fehle P Cont b9600*, b600, b1200, b2400, b4800 EnG CHi Fortlaufende Datenausgabe AU off manueller Summiermo- dus b9600*, b600, b1200, b2400, b4800 LP 50 EnG CHi nicht doku- mentiert

Standarddruckereinstellung

F5 AZn Nullstellbereich 2d* Automatische Nullstellung, wählbar zwischen 0.5d, 1d, 2d und

F6 Pin Passwort Pin 1* neues Passwort eingeben Pin 2 neues Passwort bestätigen

F7 SPd Anzeigege- schwindigkeit SPd 7.5* nicht dokumentiert SPd 15 SPd 30 SPd 60

F8 oFF Auto Off oF 0* Automatische Abschaltung aus oF 3 Automatische Abschaltung nach 3 Min oF 5 Automatische Abschaltung nach 5 Min oF 15 Automatische Abschaltung nach 15 Min oF 30 Automatische Abschaltung nach 30 MinCPB-N / CPB-DM-BA-def-2432 46 Deutsch F9 Gru Gravität

F10 bEP akustisches Sig- nal ok* Signalton, wenn das Wägegut innerhalb des eingestellten Be- reichs liegt Low Signalton, wenn das Wägegut unter dem unteren Grenzwert liegt

Signalton, wenn das Wägegut außerhalb des eingestellten Bereichs liegt HiGH Signalton, wenn das Wägegut über dem oberen Grenzwert liegt

F11 rSt Rücksetzung auf Werkseinstellung

• Werkseinstellung47 CPB-N / CPB-DM-BA-def-2432 Deutsch 12 Datenausgang RS 232 C Die Waage ist serienmäßig mit einer RS 232C Schnittstelle ausgerüstet. Die Wäge- daten können je nach Einstellung im Menü automatisch oder durch Drücken der PRINT-Taste über die Schnittstelle ausgegeben werden. Die Datenübertragung erfolgt asynchron im ASCII - Code. Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein:

• Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnitt- stellenkabel sichergestellt.

• Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru- cker müssen übereinstimmen s. Kap. 11.2, Menüblock „F4 AU“

12.1 Technische Daten

Anschluss D-Sub 9 pol-Buchse Pin 2 Ausgang Pin 3 Eingang Pin 5 Signalerde Baud-Rate Wählbar 600/1200/2400/4800/9600* Parität 8 bits, keine Parität

12.2 Fernsteuerbefehle

Fernsteuerkommandos werden von der Fernsteuereinheit zu der Waage als ASCII- Code gesendet. Nachdem die Waage die Kommandos erhalten hat, sendet sie die nachfolgenden Daten. Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfol- gendes CR LF gesendet werden müssen.

Aufgelegten Wägebehälter tarieren

Instabiler Wert senden49 CPB-N / CPB-DM-BA-def-2432 Deutsch 13 Wartung, Instandhaltung, Entsorgung

Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung. Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.), sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach. Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen.

13.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern ge- öffnet werden. Vor dem Öffnen vom Netz trennen.

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.

13.4 Fehlermeldungen

Fehlermeldung Beschreibung Err 4 Nullstellbereich überschritten Err 5 Ungültige Eingabe Err 6 Beschädigte Elektronik Err 9 Wägeresultat instabil

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.CPB-N / CPB-DM-BA-def-2432 50 Deutsch 14 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache Die Gewichtsanzeige leuchtet nicht.

• Die Waage ist nicht eingeschaltet.

• Die Verbindung zum Netz ist unterbro- chen (Netzkabel nicht eingesteckt/defekt).

• Die Netzspannung ist ausgefallen.

• Die Batterien sind falsch eingelegt oder leer

• Es sind keine Batterien eingelegt. Die Gewichtsanzeige ändert sich fort- während

• Luftzug/Luftbewegungen

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremd- körpern.

• Elektromagnetische Felder/ Statische Aufladung(anderen Aufstellungsort wäh- len/ falls möglich störendes Gerät aus- schalten) Das Wägeergebnis ist offensichtlich falsch

• Die Waagenanzeige steht nicht auf Null

• Die Justierung stimmt nicht mehr.

• Es herrschen starke Temperaturschwan- kungen.

• Elektromagnetische Felder/ Statische Aufladung (anderen Aufstellungsort wäh- len/ falls möglich, störendes Gerät aus- schalten)51 CPB-N / CPB-DM-BA-def-2432 Deutsch 15 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten.CPB-N / CPB-DM-BA-def-2432 52 Deutsch 16 Batteriegesetz Hinweis gemäß Batteriegesetz - BattG: INFORMATION

• Die nachfolgenden Informationen sind gültig für Deutschland. Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batteriegesetz verpflichtet, Endverbraucher auf folgendes hinzuweisen:

• Endverbraucher sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet.

• Batterien und Akkus können nach Gebrauch unentgeltlich in kommunalen Sam- melstellen oder im Handel zurückgegeben werden. Dabei muss das übliche Ge- brauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge ge- gen Kurzschluss getroffen werden.

• Die Rückgabemöglichkeit beschränkt sich auf Batterien und Akkus der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, de- ren sich Endverbraucher üblicherweise entledigen.

• Eine durchgestrichene Mülltonne bedeutet, dass Sie die Batterien oder Akkus auf keinen Fall im Hausmüll entsorgen dürfen. Alte Batterien oder Akkus können Schadstoffe enthalten, welche bei nicht fachgerechter Entsorgung, Mensch und Umwelt schädigen können.

• Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durch- gestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen.CPB-N / CPB-DM-BA-def-2432 2 English
