BEDIENUNGSANLEITUNG HCB 200K500 Kern

Betriebsanleitung Operating instruction Mode d’emploi

Logbuch Regelmäßige Wartung und Instandhaltung Logbook Regular maintenance and care Journal de bord Maintenance et entretien réguliers

Version 4.4 06/2016 Betriebsanleitung / Logbuch Elektronische Hängewaage

1.1.5 Karabiner und Haken (Modelle HCB ≤ 200 kg und Modelle HCN) ______________________ 14

2.4 Hinweise in der Betriebsanleitung beachten _______________________________________ 16

2.10 Kontrolle bei Übernahme ______________________________________________________ 17

2.11 Erstinbetriebnahme __________________________________________________________ 17

2.12 Außerbetriebnahme und Lagerung ______________________________________________ 17

3. Die Hängewaage auf einen B lick ______________________________________________ 18

3.1 Übersicht __________________________________________________________________ 18

3.2 Anzeigen- und Tastaturübersicht ________________________________________________ 21

4.3 Überprüfung der Original-Abmessungen __________________________________________ 24

8. Wartung, R einigung und E ntsorgung __________________________________________ 35

8.1 Reinigung und Entsorgung ____________________________________________________ 35

8.2 Regelmäßige Wartung und Instandhaltung ________________________________________ 37

9.1 Checkliste „Erweiterte Wartung“ (Generalüberprüfung) ______________________________ 42

9.2 Liste „Ersatzteile und Reparaturen sicherheitsrelevanter Teile“ ________________________ 43

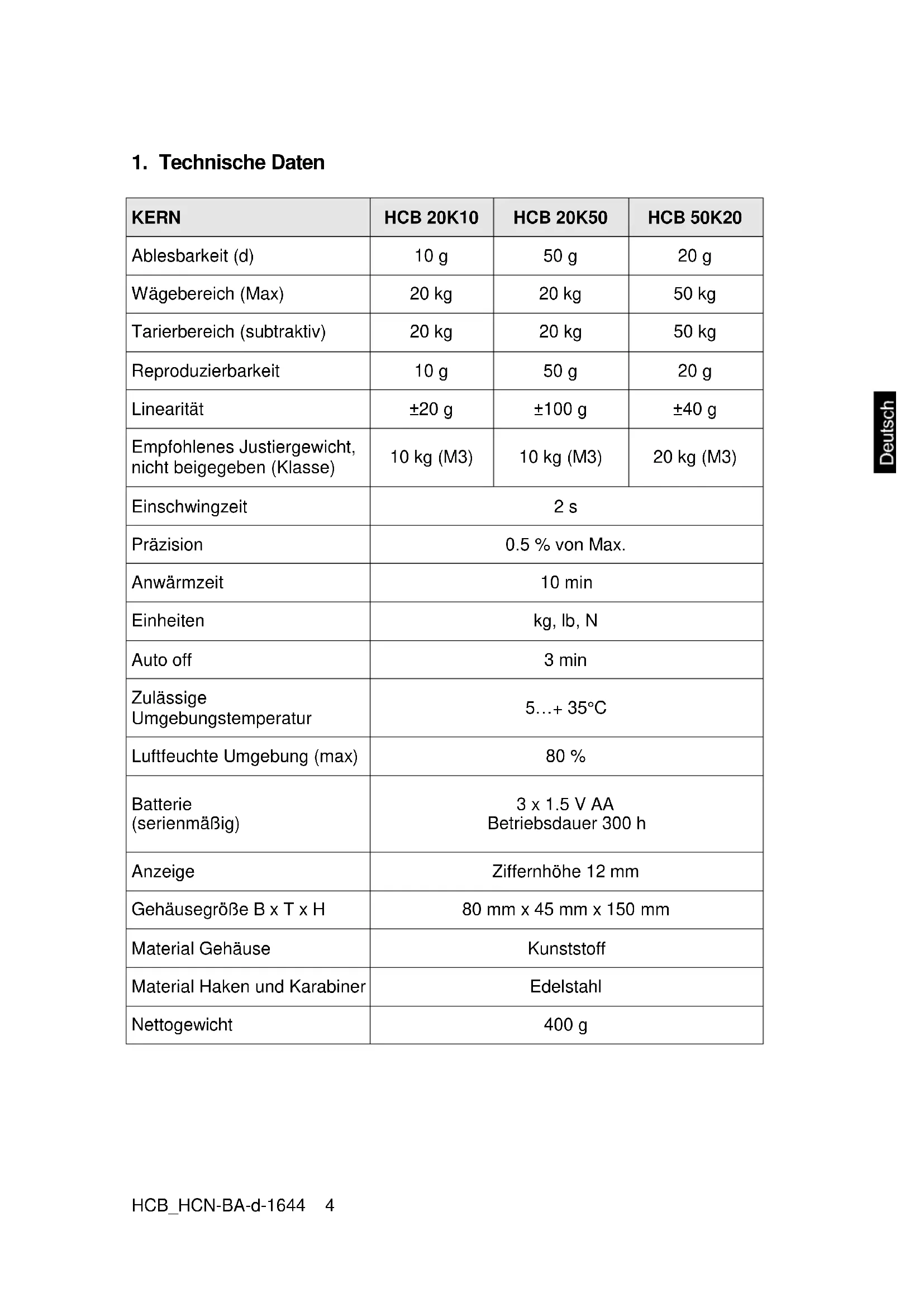

KERN HCB 20K10 HCB 20K50 HCB 50K20 Ablesbarkeit (d) 10 g 50 g 20 g Wägebereich (Max) 20 kg 20 kg 50 kg Tarierbereich (subtraktiv) 20 kg 20 kg 50 kg Reproduzierbarkeit 10 g 50 g 20 g Linearität ±20 g ±100 g ±40 g Empfohlenes Justiergewicht, nicht beigegeben (Klasse) 10 kg (M3) 10 kg (M3) 20 kg (M3) Einschwingzeit 2 s Präzision 0.5 % von Max. Anwärmzeit 10 min Einheiten kg, lb, N Auto off 3 min Zulässige Umgebungstemperatur 5…+ 35°C Luftfeuchte Umgebung (max) 80 % Batterie (serienmäßig) 3 x 1.5 V AA Betriebsdauer 300 h Anzeige Ziffernhöhe 12 mm Gehäusegröße B x T x H 80 mm x 45 mm x 150 mm Material Gehäuse Kunststoff Material Haken und Karabiner

Edelstahl Nettogewicht 400 g5 HCB_HCN-BA-d-1644 KERN HCB 50K100 HCB 99K50 HCB 100K200 Ablesbarkeit (d) 100 g 50 g 200 g Wägebereich (Max) 50 kg 99 kg 100 kg Tarierbereich (subtraktiv) 20 kg 20 kg 50 kg Reproduzierbarkeit 100 g 50 g 200 g Linearität ±200 g ±100 g ±400 g Empfohlenes Justiergewicht, nicht beigegeben (Klasse) 20 kg (M3) 50 kg (M3) 50 kg (M3) Einschwingzeit 2 s Präzision 0.5 % von Max. Anwärmzeit 10 min Einheiten kg, lb, N Auto off 3 min Zulässige Umgebungstemperatur 5…+35 °C Luftfeuchte Umgebung (max) 80 % Batterie (serienmäßig) 3 x 1.5 V AA Betriebsdauer 300 h Anzeige Ziffernhöhe 12 mm Gehäusegröße B x T x H 80 mm x 45 mm x 150 mm Material Gehäuse Kunststoff Material Haken und Karabiner

Ablesbarkeit (d) 100 g 500 g Wägebereich (Max) 200 kg 200 kg Tarierbereich (subtraktiv) 200 kg 200 kg Reproduzierbarkeit 100 g 500 g Linearität ±200 g ±1000 g Empfohlenes Justiergewicht, nicht beigegeben (Klasse) 100 kg (M3) 100 kg (M3) Einschwingzeit 2 s Präzision 0.5 % von Max. Anwärmzeit 10 min Einheiten kg, lb, N Auto off 3 min Zulässige Umgebungstemperatur 5…+35 °C Luftfeuchte Umgebung (max) 80 % Batterie (serienmäßig) 3 x 1.5 V AA Betriebsdauer 300 h Anzeige Ziffernhöhe 12 mm Gehäusegröße B x T x H 80 mm x 45 mm x 150 mm Material Gehäuse Kunststoff Material Haken und Karabiner

Ablesbarkeit (d) 1 kg 2 kg Wägebereich (Max) 500 kg 1000 kg Tarierbereich (subtraktiv) 500 kg 1000 kg Reproduzierbarkeit 1 kg 2 kg Linearität ±2 kg ±4 kg Empfohlenes Justiergewicht, nicht beigegeben (Klasse) 200 kg (M3) 500 kg (M3) Einschwingzeit 2 s Präzision 0.5 % von Max. Anwärmzeit 10 min Einheiten kg, lb, N Auto off 3 min Zulässige Umgebungstemperatur 5…+35 °C Luftfeuchte Umgebung (max) 80 % Batterie (serienmäßig) 3 x 1.5 V AA Betriebsdauer 300 h Anzeige Ziffernhöhe 12 mm Gehäusegröße B x T x H 80 mm x 45 mm x 150 mm 80 mm x 48 mm x 150 mm Material Gehäuse Kunststoff Material Aufhängung Edelstahl Nettogewicht 350 g 520 gHCB_HCN-BA-d-1644 8 KERN HCN 20K50IP HCN 50K100IP Ablesbarkeit (d) 50 g 100 g Wägebereich (Max) 20 kg 50 kg Tarierbereich (subtraktiv) 20 kg 50 kg Reproduzierbarkeit 50 g 100 g Linearität ±100 g ±200 g Empfohlenes Justiergewicht, nicht beigegeben (Klasse) 10 kg (M3) 50 kg (M3) Einschwingzeit 2 s Präzision 0.5 % von Max. Anwärmzeit 10 min Einheiten kg, lb, N Auto off 3 min Zulässige Umgebungstemperatur 5…+35 °C Luftfeuchte Umgebung (max) 80 % Batterie (serienmäßig) 2 x 1.5 V AA Betriebsdauer 200 h Anzeige Ziffernhöhe 12 mm Gehäusegröße B x T x H 95 mm x 55 mm x 175 mm Material Gehäuse Edelstahl Material Haken und Karabiner Edelstahl Nettogewicht 800 g Staub- und Spritzwasserschutz IP 659 HCB_HCN-BA-d-1644 KERN HCN 100K200IP HCN 200K500IP Ablesbarkeit (d) 200 g 500 g Wägebereich (Max) 100 kg 200 kg Tarierbereich (subtraktiv) 100 kg 200 kg Reproduzierbarkeit 200 g 500 g Linearität ±400 g ±1 kg Empfohlenes Justiergewicht, nicht beigegeben (Klasse) 50 kg (M3) 100 kg (M3) Einschwingzeit 2 s Präzision 0.5 % von Max. Anwärmzeit 10 min Einheiten kg, lb, N Auto off 3 min Zulässige Umgebungstemperatur 5…+35 °C Luftfeuchte Umgebung (max) 80 % Batterie (serienmäßig) 2 x 1.5 V AA Betriebsdauer 200 h Anzeige Ziffernhöhe 12 mm Gehäusegröße B x T x H 95 mm x 55 mm x 175 mm Material Gehäuse Edelstahl Material Haken und Karabiner Edelstahl Nettogewicht 800 g Staub- und Spritzwasserschutz IP 65HCB_HCN-BA-d-1644 10

1.1.5 Karabiner und Haken (Modelle HCB ≤ 200 kg und Modelle HCN)15 HCB_HCN-BA-d-1644

2. Allgemeine Sicherheitshinweise

2.1 Pflichten des Betreibers

Die nationalen Unfallverhütungsvorschriften sowie die Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers beachten. Alle Sicherheitsvorschriften des Kranherstellers beachten. Die Waage darf nur für den vorgesehenen Verwendungszweck benutzt werden. Jede Art von Verwendung, die nicht in dieser Betriebsanleitung beschrieben ist, wird als unsachgemäße Verwendung betrachtet. Für Sach- und Personenschäden, die aus einer solchen, unsachgemäßen Verwendung resultieren, ist allein der Besitzer verantwortlich, auf keinen Fall Fa. KERN & Sohn. Fa. KERN & Sohn kann nicht haftbar gemacht werden, wenn die Hängewaage verändert oder unsachgemäß verwendet wird und wenn daraus Schäden entstehen. Hängewaage, Kran und Lastaufnahmemittel regelmäßig warten und Instand halten (siehe Kap. 8.3). Prüfungsergebnis protokollieren und im Logbuch aufbewahren.

2.2 Organisatorische Maßnahmen

Nur geschulte und unterwiesene Personen mit der Bedienung beauftragen. Sicherstellen, dass die Betriebsanleitung am Einsatzort der Hängewaage jederzeit greifbar ist. Montage, Inbetriebnahme und Wartung nur durch geschulte Fachkräfte ausführen lassen. Lastragende Bauteile dürfen nicht getauscht werden

2.3 Umgebungsbedingungen

Hängewaage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Hängewaage nur unter wie in vorliegender Betriebsanleitung, (speziell Kap. 1 „Techn. Daten“) beschriebenen Umgebungsbedingungen einsetzen. Setzen Sie die Hängewaage keiner starken Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur. Hängewaage nicht in korrosionsgefährdeter Umgebung verwenden. Hängewaage vor hoher Luftfeuchtigkeit, Dämpfen, Flüssigkeiten und Staub schützen. Beim Auftreten von elektromagnetischen Feldern (z. B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.HCB_HCN-BA-d-1644 16

2.4 Hinweise in der Betriebsanleitung beachten

Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen.

2.5 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird ausschließlich vertikal, manuell, vorsichtig und „ruckfrei“ an die Lastaufnahme angehängt. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden. Hängewaage ausschließlich zum Heben und Wiegen von frei beweglichen Lasten einsetzen. Verletzungsgefahr bei nicht-bestimmungsgemäßer Verwendung. Nicht erlaubt sind z. B.: - Überschreiten der zulässigen Nennlast von Kran, Hängewaage oder jeder Art von Lastanschlagmitteln, - Befördern von Personen, - Schrägziehen von Lasten, - Losreißen, Ziehen oder Schleppen von Lasten. Änderungen oder Umbauten an der Hängewaage oder am Kran sind nicht erlaubt.

2.6 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames herausfliesen von Flüssigkeiten aus einem an der Waage hängendem Behälter.) Keine Dauerlast anhängen. Diese kann das Messwerk, sowie sicherheitsrelevante Teile beschädigen. Vergewissern Sie sich, daß sich niemals Menschen oder Gegenstände unter der Last befinden, die verletzt oder beschädigt werden könnten! Die Waage ist ungeeignet zum Verwiegen von Menschen! Die Waage entspricht nicht dem Medizinproduktegesetz (MPG). Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.17 HCB_HCN-BA-d-1644

Gewährleistung erlischt bei Nichtbeachten unserer Vorgaben in der Betriebsanleitung Verwendung außerhalb der beschriebenen Anwendungen Veränderung oder öffnen des Gerätes Mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten Natürlichem Verschleiß und Abnützung Nicht sachgemäße Aufstellung oder elektrische Installation Überlastung des Messwerkes

2.8 Sicherheitsbewusstes Arbeiten

Nicht unter schwebenden Lasten aufhalten, s. Kap. 5.1. Den Kran nur so positionieren, dass die Last senkrecht angehoben wird. Beim Arbeiten mit Kran und Hängewaage persönliche Schutzausrüstung tragen (Helm, Sicherheitsschuhe usw.).

2.9 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditiertem DKD-Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

2.10 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken, s. Kap. 4.1.auf eventuell sichtbare äußere Beschädigungen.

2.11 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap. 1 ) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung ( Netzanschluss, Akku oder Batterie ) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten. Überprüfung der Original-Abmessungen, s. Kap. 4.3

2.12 Außerbetriebnahme und Lagerung

Hängewaage vom Kran abnehmen und alle Anschlagmittel von der Hängewaage abnehmen. Hängewaage nicht im Freien lagern.HCB_HCN-BA-d-1644 18

3. Die Hängewaage auf einen Blick

Modelle HCB ≤ 200 kg 1 Karabiner mit Sicherheitsverschluss 2 Anzeige 3 Tastatur 4 Haken19 HCB_HCN-BA-d-1644 Modelle HCB ≥ 500 kg 1 Anschlagöse 2 Anzeige 3 Tastatur

Anschlagmittel sind bei Modellen ≥ 500 kg nicht im Lieferumfang enthalten. Für das Anbringen der Last sind standardisierte Anschlagmittel zu verwenden.HCB_HCN-BA-d-1644 20 Modelle HCN Vorderansicht Rückansicht

1 Karabiner mit Sicherheitsverschluss 2 Anzeige 3 Tastatur 4 Haken 5 Zweitanzeige

3.2 Anzeigen- und Tastaturübersicht

Anzeigen: kg die aktuelle Wägeeinheit ist Kilogramm lb die aktuelle Wägeeinheit ist Pfund N die aktuelle Wägeeinheit ist Newton Kennzeichnet den Wägewert abhängig von der aktiven Einstellung H1-H6 (s. Kap. 5.7). H1-H4: Data-Hold Funkion H5 Tierwägefunktion H6 Spitzenwertfunktion LO Kapazität der Batterien erschöpft E Überlast Tastatur: Taste Bezeichnung Funktionsbeschreibung

• Waage ausschalten (langer Tastendruck)

• Im Menü vorwärts blättern

UNIT-Taste Wägeeinheit umschalten (kglbN) HOLD-Taste

• Gewichtsanzeige fixieren

• Mittelwert bei Tierwägen anzeigen

• Menüeinstellung bestätigenHCB_HCN-BA-d-1644 22

Nicht unter hängenden Lasten stehen oder gehen. Nicht im Baustellenbereich verwenden. Hängende Last immer beobachten. (Beispiel) Nennlast von Waage nicht überschreiten. Das Produkt entspricht den Anforderungen des deutschen Geräte- und Produktsicherheitsgesetzes.23 HCB_HCN-BA-d-1644

+ Unbedingt Kap. 2 „Allgemeine Sicherheitshinweise“ beachten!

SICHERHEITSHINWEIS zum Schutz vor Bruch Ausgelieferte und ausgepackte Hängewaagen werden nicht zurückgenommen. Die Hängewaage ist von KERN versiegelt. Karabiner und Haken sind versiegelt. Die Entnahme aus der Verpackung ist ebenfalls versiegelt. + Die Verletzung eines Siegels verpflichtet zum Kauf. Abb.: Siegel Wir danken für Ihr Verständnis. Ihr KERN Qualtitätssicherungs-Team

Waage und Zubehör aus der Verpackung nehmen, Verpackungsmaterial entfernen. Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind.

• Hängewaage, s. Kap. 3.0

• Karabiner, nur Modelle ≤ 200 kg

• Haken, nur Modelle ≤ 200 kg

• Batterien (Modelle HCB: 3 x 1.5 V AA, Modelle HCN: 2 x 1.5V AA)

• Betriebsanleitung / LogbuchHCB_HCN-BA-d-1644 24

4.3 Überprüfung der Original-Abmessungen

Tragen Sie die Original-Abmessungen des Produktionsdatenblattes in die grauen Felder der Checkliste Kap. 8.3 ein. Original Abmessungen der Hängewaage überprüfen, Durchführung siehe Kap.

8.3 „Regelmäßige Wartung“

Tragen Sie allen Daten (Datum, Prüfer, Ergebnisse) in die erste Zeile unter „Überprüfung vor dem ersten Gebrauch“ in die Checkliste ein (siehe Kap. 8.3) VORSICHT

Stimmen die Abmessungen Ihrer ersten Sicherheitsprüfung nicht mit denen von KERN überein, darf die Waage nicht in Betrieb genommen werden. Setzten Sie sich in diesem Fall mit einem von KERN autorisierten Service-Partner in Verbindung.

3 x 1.5V AA Batterien 2 x 1.5V AA Batterien Sind die Batterien verbraucht, erscheint im Waagendisplay “LO”. ON/OFF-Taste drücken und Batterien wechseln. Batteriefach öffnen, Batterien tauschen und Batteriefach wieder verschließen. Zur Batterieschonung schaltet die Waage nach 4 Minuten ohne Wägung automatisch ab. Diese Auto Off-Funktion kann im Menü deaktiviert werden, s. Kap. 6. Wenn die Hängewaage längere Zeit nicht in Gebrauch ist, Batterien entfernen.25 HCB_HCN-BA-d-1644

Voraussetzung Der Kran benötigt eine Sicherheitslasche (1) damit die Hängewaage ohne Last nicht herunterfallen kann. Wenn die Sicherheitslasche fehlt oder beschädigt ist, bitte den Kranhersteller kontaktieren um einen Haken mit dieser Sicherheitsausstattung zu erhalten. Die Hängewaage an den unteren Haken eines Krans einhängen und die Sicherheitslasche schließen. Die obere Öse der Hängewaage muss im Sattel (2) aufliegen.HCB_HCN-BA-d-1644 26

5.1 Sicherheitshinweise

Verletzungsgefahr durch herabfallende Lasten!

Immer mit großer Sorgfalt arbeiten, entsprechend den allgemeinen Regeln für die Bedienung eines Krans. Alle Teile (Haken, Karabiner , Ringe, Seile Schlingen, Kabel, Ketten usw.) auf übermäßige Abnutzung oder Schäden überprüfen

Sind an der Sicherheitslasche des Kranhakens Mängel ersichtlich oder fehlt sie sogar, darf die Waage nicht benutzt werden. Arbeiten Sie nur mit angepasster Geschwindigkeit

Schwingungen und horizontale Kräfte unbedingt vermeiden. Stöße, Verwindungen (Torsion) und Pendeln (z.B. durch schräges Anhängen) jeglicher Art verhindern. Hängewaage nicht zum Transport von Lasten verwenden. Nicht unter hängenden Lasten stehen oder gehen.

Nicht im Baustellenbereich verwenden. Hängende Last immer beobachten. (Beispiel) Nicht die Nennlast von Kran, Hängewaage oder jeder Art von Anschlagmitteln an der Hängewaage überschreiten.27 HCB_HCN-BA-d-1644

5.2 Hängewaage beladen

Für gute Wägeergebnisse folgendes beachten, Abbildungen siehe nächste Seite: Nur Lastanschlagmittel verwenden, die eine Ein-Punkt-Aufnahme gewährleisten und an denen die Waage frei hängen kann. Keine zu großen Lastanschlagmittel verwenden, die keine Ein-Punkt-Aufhängung gewährleisten. Keine Mehrfach-Aufhängungen verwenden. Nicht an der Last oder an der beladenen Waage ziehen oder schieben. Nicht waagerecht am Haken ziehen. Waage beladen

1. Den Haken der Hängewaage über der Last positionieren.

2. Die Hängewaage so weit herunterfahren, bis die Last an den Haken der Waage

angehängt werden kann. Geschwindigkeit reduzieren, wenn die entsprechende Höhe erreicht wird.

3. Last an das Anschlagmittel anhängen. Sicherstellen, dass sicherheitsrelevante

Elemente funktionstüchtig sind (z.B. die Sicherheitslasche geschlossen ist). Wenn die Last mit Schlingen befestigt wird, sicherstellen, dass die Schlingen vollständig im Sattel des Waagenhakens aufliegen.

4. Die Last langsam anheben.

Wenn die Last mit Schlingen befestigt wird, sicherstellen, dass die Last gut ausbalanciert ist und dass die Schlingen richtig positioniert sind.HCB_HCN-BA-d-1644 28 + Immer das passende Lastanschlagmittel verwenden, Beispiel HCB 100K200 Nur Anschlagmittel verwenden, die Ein-Punkt-Aufnahme gewährleisten und an denen die Waage frei hängen kann.

Keine zu großen Anschlagmittel verwenden, die keine Ein-Punkt- Aufhängung gewährleisten29 HCB_HCN-BA-d-1644

Nicht ziehen oder schieben

Nicht seitlich am Haken ziehen Keine Mehrfachaufhängungen verwendenHCB_HCN-BA-d-1644 30

5.3 Ein-/Ausschalten

Einschalten ON/OFF-Taste drücken. Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch. Der Selbsttest ist beendet, wenn in der Anzeige der Gewichtswert 0 erscheint. Ausschalten ON/OFF-Taste lange drücken.

Vorlast anhängen. TARE-Taste drücken, die Nullanzeige erscheint. Das Gewicht des Gefäßes ist nun intern gespeichert.

Wägegut einwiegen, das Nettogewicht wird angezeigt. Nach Abnehmen der Vorlast erscheint das Gewicht der Vorlast als Minus- Anzeige. Zum Löschen des Tarawertes Hängewaage entlasten und TARE-Taste drücken.

Hängewaage beladen. Der Gewichtswert wird sofort angezeigt.

Überlast-Warnung Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Die Waage könnte hierdurch beschädigt werden. Die Überschreitung der Höchstlast wird mit der Anzeige „E“ angezeigt. Waage entlasten bzw. Vorlast verringern.31 HCB_HCN-BA-d-1644

5.6 Wägeeinheit umschalten

Mit jedem Druck der UNIT-Taste wird die nächste Wägeeinheit angezeigt kg

Der Indikator zeigt die aktive Einheit an.

Mit der Hold-Taste können folgende Funktionen aktiviert werden: Einstellung Funktion H1 Data-Hold Funktion 1 Wägewert wird nach Betätigen der Hold-Taste für 5 Sek. eingefroren + s. Kap. 5.7.1 H2 Data-Hold Funktion 2 Wägewert wird nach Betätigen der Hold-Taste bis zur Betätigung einer Taste eingefroren H3 Data-Hold Funktion 3 Wägewert wird automatisch für 5 Sek. eingefroren H4 Data-Hold Funktion 4 Wägewert wird automatisch nach Erreichen eines stabilen Wertes bis zur Betätigung einer Taste eingefroren H5 Tierwägefunktion

s. Kap. 5.7.2 H6 Spitzenwertfunktion

5.7.1 Data-Hold Funktion

Waage einschalten, HOLD-Taste gedrückt halten bis die aktuelle Einstellung „Hx“ (H1 – H6) erscheint. ON/OFF -Taste wiederholt drücken bis die gewünschte Einstellung „H1-H4“ angezeigt wird. Einstellung mit der HOLD-Taste bestätigen. Wägegut anhängen. Der Wägewert wird abhängig von der Einstellung (H1 – H4) fixiert angezeigt (siehe Kap. 5.7), symbolisiert durch das [] links oben.

5.7.2 Tierwägefunktion

Diese Funktion eignet sich für unruhige Wägeprozeduren. Das Ergebnis ist ein Mittelwert aus 16 Wägewerten, der innerhalb 3 Sekunden ermittelt wird. Waage einschalten, HOLD-Taste gedrückt halten bis die aktuelle Einstellung „Hx“ (H1 – H6) erscheint. ON/OFF -Taste wiederholt drücken bis die Einstellung „H5“ angezeigt wird. Einstellung mit der HOLD-Taste bestätigen. Wägegut anhängen HOLD-Taste drücken, die Anzeige zählt rückwärts von 3 -1. Der errechnete Mittelwert wird angezeigt, symbolisiert durch das [] links oben. Für weitere Messungen zuvor die ON/OFF/TARE-Taste betätigen.33 HCB_HCN-BA-d-1644

5.7.3 Spitzenwertfunktion

Diese Funktion zeigt den höchsten Lastwert (Spitzenwert) einer Wägung an. Messfrequenz : 200ms Achtung: Der Spitzenwert darf die Waage niemals über die angegebene Höchstlast hinaus belasten (!!Bruchgefahr!!). Waage einschalten, HOLD-Taste gedrückt halten bis die aktuelle Einstellung „Hx“ (H1 – H6) erscheint. ON/OFF -TASTE -Taste wiederholt drücken bis die Einstellung „H6“ angezeigt wird. Mit der HOLD-Taste Ihre Einstellung bestätigen Wägegut anhängen Der Spitzenwert wird für kurze Zeit eingeblendet, symbolisiert durch das [] links oben. Die Waage geht automatisch auf Null zurück und ist für weitere Messungen bereit.

Bei ausgeschalteter Waage die HOLD-Taste drücken und gedrückt halten HOLD-Taste nicht loslassen. ON/OFF/TARE-Taste ebenfalls drücken und gedrückt halten ON/OFF/TARE-Taste gedrückt halten, jedoch die HOLD-Taste loslassen HOLD-Taste erneut drücken Beide Tasten gedrückt halten bis im Display “tr” erscheint Beide Tasten loslassen. Die Waage befindet sich im Menü. Mit der ON/OFF/TARE-Taste kann zwischen folgenden Funktionen ausgewählt werden: tr (Zero tracking) : ON/OFF AF (Auto off): ON/OFF rST (Rücksetzen auf Werkseinstellung): YES/NO Ausgewählte Funktion mit der HOLD-Taste bestätigen In der Anzeige erscheint die aktuelle Einstellung „ON“ oder „OFF“ bzw. „YES“ oder „NO“. Mit der ON/OFF/TARE-Taste können Sie zwischen „ON“ oder „OFF“ bzw. „YES“ oder „NO“ wählen. Bestätigen Sie Ihre Auswahl mit der HOLD- Taste. Nach kurzer Zeit kehrt die Waage automatisch in den Wägemodus zurück.HCB_HCN-BA-d-1644 34

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren. Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von ca. 1 Minute zur Stabilisierung ist zweckmäßig. Justiergewicht bereitstellen, Details siehe Kap. 1 „Techn. Daten“. Waage ausschalten und falls nötig Tragehilfe anhängen. Waage mit angehängter Tragehilfe einschalten. Unit-Taste drücken und gedrückt halten (ca. 3 sec) bis „CAL“ angezeigt wird. Warten bis der Gewichtswert des erforderlichen Justiergewichtes z. B. 10 kg (s. Kap. 1) angezeigt wird. Justiergewicht anhängen, kurze Zeit später erscheint „ F“.

Nach erfolgter Justierung kehrt die Waage automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wiederholen35 HCB_HCN-BA-d-1644

8. Wartung, Reinigung und Entsorgung

Gefahr Verletzungsgefahr und Gefahr von Sachschäden! Die Hängewaage ist Teil des Hebemittels! Für eine sichere Bedienung folgendes beachten: Regelmäßige Wartung durch geschultes Fachpersonal ausführen lassen Regelmäßige Wartung und Instandhaltung durchführen, siehe Kap. 8.3. Austausch von Teilen nur von geschultem Fachpersonal durchführen lassen. Sind Unstimmigkeiten mit der Sicherheitscheckliste festgestellt worden, darf die Waage nicht mehr in Betrieb genommen werden. Hängewaage nicht selbst reparieren. Reparaturen dürfen nur von KERN autorisierten Servicepartnern durchgeführt werden.

8.1 Reinigung und Entsorgung

Beschädigung der Hängewaage! Keine industriellen Lösungen oder Chemikalien verwenden (z.B. Säure Versprödung). Tastatur und Display mit einem weichen und mit einem milden Fensterreiniger getränkten Lappen reinigen. Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.HCB_HCN-BA-d-1644 36 + Hinweis gemäß Batterieverordnung – BattV

Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien /Akkus gesetzlich verpflichtet. Batterien /Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden. Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.

Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen.37 HCB_HCN-BA-d-1644

8.2 Regelmäßige Wartung und Instandhaltung

Die regelmäßige 3-monatige Wartung darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Hängewaagen durchgeführt werden. Dabei sind die nationalen Unfallverhütungsvorschriften sowie die Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers zu beachten. Zur Überprüfung der Abmessungen nur geeignete Prüfmittel verwenden. Die regelmäßige 12-monatige Wartung darf nur von geschultem Fachpersonal (KERN Service) durchgeführt werden. Die Ergebnisse der Wartung sind in die Checkliste (Kap. 8.3) einzutragen. Die zusätzlichen Ergebnisse der erweiterten Wartung sind in die Checkliste (Kap. 9.1) einzutragen. Die Lastaufnahmemittel sind vor der Prüfung zu reinigen, s. Kap. 8.1. Ersetzte Teile (Anschlagmittel) sind ebenfalls einzutragen, (Kap. 9.2)HCB_HCN-BA-d-1644 38 Regelmäßige Wartung: Vor jeder Nutzung Einwandfreie Funktion der Anschlagmittel überprüfen Erstinbetriebnahme, alle 3 Monate oder auf jeden Fall nach 12 500 Wägungen Alle Abmessungen überprüfen, siehe Checkliste Kap. 8.3. Anschlagmittel auf Abnutzung überprüfen, wie z. B. plastische Deformation, mechanische Schäden (Unebenheiten), Kerben, Rillen, Risse, Korrosion und Verdrehungen. Verschlusssicherung am Anschlagmittel auf Mängel und einwandfreie Funktion überprüfen. Waage sofort außer Betrieb nehmen, falls eine Abmessung die zulässige Abweichung von der ursprünglichen Abmessung (siehe Checkliste, Kap. 8.3) überschreitet oder sonstige Unstimmigkeiten festgestellt werden. Alle Reparaturen und Ersatzteile (z.B. Haken) müssen vom Servicepartner (siehe Liste, Kap. 9.2) dokumentiert werden. Alle 12 Monate oder auf jeden Fall nach 50 000 Wägungen Muss die erweite rte Wartung durch geschultes Fachpersonal (KERN Service) ausgeführt werden. Bei dieser Generalüberprüfung müssen alle lasttragenden Teile mit Magnetpulver auf Risse überprüft werden Alle 10 Jahre oder auf jeden Fall nach 500 000 Wägungen Die Hängewaage komplett ersetzen Hinweis Bei der Prüfung auf Abnutzung nachfolgende Zeichnungen (Kap. 8.3) beachten. Ausscheidekriterien: Lastaufnahmemittel dürfen nicht mehr verwendet werden wenn z. B. + Wenn bei den in der Wartung definierten Prüfungen Abweichungen festgestellt werden. + Das Typen- bzw. Tragfähigkeitschild fehlt. + Lastaufnahmemittel, von denen eine Überlastung oder sonstige schädigende Einflüsse bekannt sind, sind von der weiteren Benutzung auszuschließen bzw. erst nach einer Prüfung wieder zu verwenden.HCB_HCN-BA-d-1644 39

8.3 Checkliste „Regelmäßige Wartung“, (s. Kap. 8.2)

Original Abmessungen Hängewaage*, Serien-Nr.: ………………………………… Kapazität ……………………………… Karabiner Haken Anschlagösen-Abstand a (mm) b (mm) c (mm) d (mm) Abnutzung e (mm) f (mm) g (mm) h (mm) i (mm) Abnutzung Winkel α (°) k (mm) Datum …………………………………Prüfer ……………………………………… *Diese Daten befinden sich auf dem der Waage beigelegtem Dokument. Dieses Dokument bitte unbedingt aufbewahren. Karabiner Haken Anschlagösen a b c d Abnutzung (siehe schraffierte Felder) Sicherheits- verschluss e f g h i

Abnutzung (siehe schraffierte Felder) Abstand

Datum Prüfer Max. zulässige Abweichung 5 % 5 % 1 % 5 % Keine Verform- ungen oder Risse einwandfreie Funktion 1% 5 % 5 % 5 % 5 % 10 ° Keine Verformungen oder Risse

Überprüfung vor erstem Gebrauch

21 Monate / 87 500 xHCB_HCN-BA-d-1644 40 Karabiner Haken Anschlagösen a b c d Abnutzung (siehe schraffierte Felder) Sicherheits- verschluss e f g h i

Abnutzung (siehe schraffierte Felder) Abstand

Datum Prüfer Max. zulässige Abweichung 5 % 5 % 1 % 5 % Keine Verform- ungen oder Risse einwandfreie Funktion 1% 5 % 5 % 5 % 5 % 10 ° Keine Verformungen oder Risse

Überprüfung vor erstem Gebrauch

Alle lasttragenden Teile müssen durch einen von KERN autorisierten Servicepartner ausgetauscht werden. Fettgedruckt = Diese Wartungen müssen durch einen von KERN autorisierten Servicepartner ausgeführt werden.HCB_HCN-BA-d-1644 41HCB_HCN-BA-d-1644 42

9.1 Checkliste „Erweiterte Wartung“ (Generalüberprüfung)

Die erweiterte Wartung muss durch einen von KERN autorisierten Servicepartner ausgeführt werden.

Hängewaage Modell ………………………………….. Serien-Nr. ……………………………………………..

Hängewaage komplett ersetzenHCB_HCN-BA-d-1644 43

9.2 Liste „Ersatzteile und Reparaturen sicherheitsrelevanter Teile“

Anschlagmittel (Haken, Karabiner) für Hängewaage Modell ………………………………….. Serien-Nr. ……………………………………………..

Teil Maßnahme Datum Name UnterschriftHCB_HCN-BA-d-1644

10. Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:
