GAB 15K2DNM - Pèse-lettres Kern - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pèse-lettres Kern GAB 15K2DNM, capacité de pesée jusqu'à 15 kg, précision de 1 g, affichage LCD.
Utilisation	Idéal pour peser lettres et petits colis, facile à utiliser avec un plateau de pesée spacieux.
Maintenance et réparation	Nettoyage régulier avec un chiffon doux, vérification périodique de la calibration recommandée.
Sécurité	Utiliser sur une surface plane et stable, éviter les chocs et les vibrations lors de la pesée.
Informations générales	Garantie de 2 ans, service après-vente disponible, manuel d'utilisation inclus.

FOIRE AUX QUESTIONS - GAB 15K2DNM Kern

Comment calibrer le pèse-lettres Kern GAB 15K2DNM ?

Pour calibrer le pèse-lettres, placez un poids standard sur la plateforme et appuyez sur le bouton de calibration. Suivez les instructions à l'écran pour terminer le processus.

Que faire si l'affichage du pèse-lettres est flou ?

Vérifiez si l'écran est propre et sans obstructions. Si le problème persiste, envisagez de remplacer les piles ou de réinitialiser l'appareil.

Pourquoi le pèse-lettres affiche-t-il un poids incorrect ?

Assurez-vous que le pèse-lettres est sur une surface plane et stable. Vérifiez également que rien ne bloque la plateforme de pesée.

Comment changer les piles du Kern GAB 15K2DNM ?

Ouvrez le compartiment à l'arrière de l'appareil, retirez les anciennes piles et remplacez-les par des piles neuves en respectant la polarité.

Le pèse-lettres ne s'allume pas, que faire ?

Vérifiez si les piles sont correctement insérées et si elles ne sont pas usées. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur une source d'alimentation externe.

Comment passer du mode de pesée en grammes à celui en kilogrammes ?

Appuyez sur le bouton 'Unités' jusqu'à ce que l'affichage change pour refléter l'unité de mesure souhaitée.

Le pèse-lettres ne réagit pas aux touches, que faire ?

Vérifiez si l'appareil est en mode veille. Si c'est le cas, appuyez sur le bouton d'alimentation pour le réactiver. Si le problème persiste, redémarrez l'appareil.

Comment nettoyer le pèse-lettres sans l'endommager ?

Utilisez un chiffon doux et humide pour essuyer la surface. Évitez les produits chimiques abrasifs qui pourraient rayer ou endommager l'appareil.

MODE D'EMPLOI GAB 15K2DNM Kern

Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals

• 12.1.3 Description du transfert des données p. 37
• 12.2 Commandes à distance p. 37
• 13 Maintenance, entretien, élimination p. 38
• 13.1 Nettoyage p. 38
• 13.2 Maintenance, entretien p. 38
• 13.3 Elimination p. 38
• 13.4 Messages d’erreur p. 39
• 14 Aide succincte en cas de panne p. 40

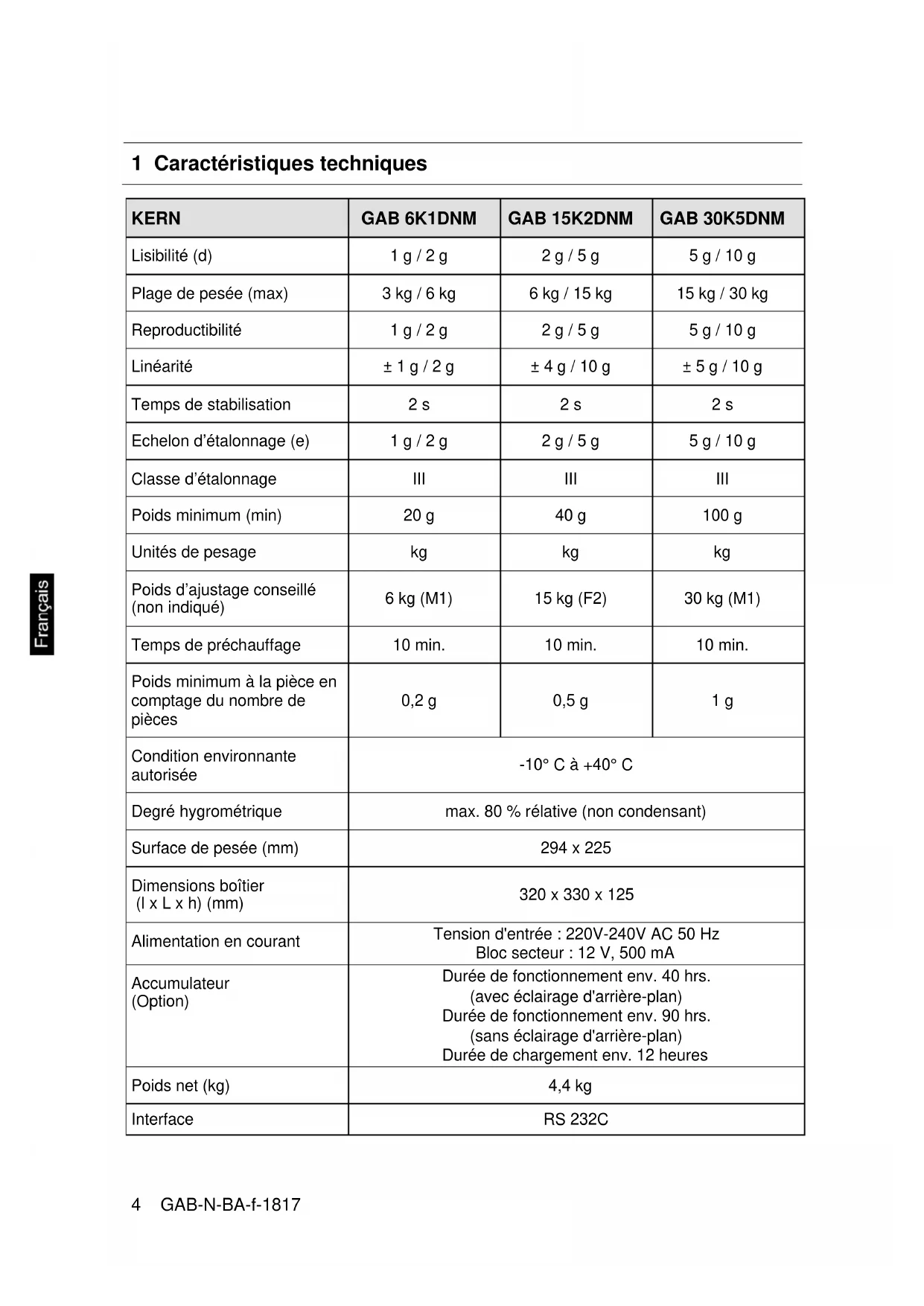

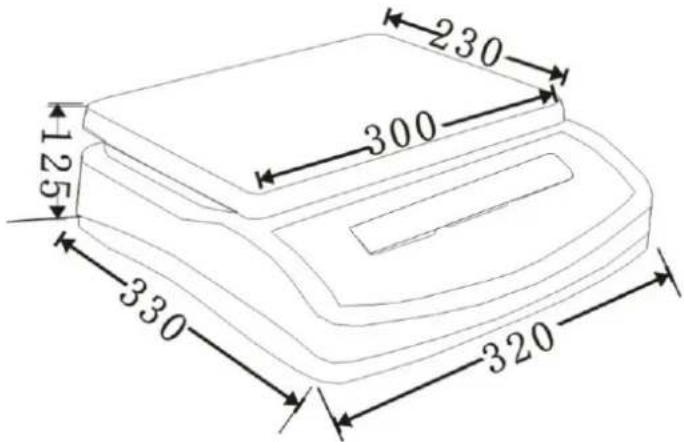

• 15 Déclaration de conformité GAB-N-BA-f-1817 1 Caractéristiques techniques KERN GAB 6K1DNM GAB 15K2DNM GAB 30K5DNM Lisibilité (d) 1 g / 2 g 2 g / 5 g 5 g / 10 g Plage de pesée (max) 3 kg / 6 kg 6 kg / 15 kg 15 kg / 30 kg Reproductibilité 1 g / 2 g 2 g / 5 g 5 g / 10 g Linéarité ± 1 g / 2 g ± 4 g / 10 g ± 5 g / 10 g Temps de stabilisation 2 s 2 s 2 s Echelon d’étalonnage (e) 1 g / 2 g 2 g / 5 g 5 g / 10 g Classe d’étalonnage III III III Poids minimum (min) 20 g 40 g 100 g Unités de pesage kg kg kg Poids d’ajustage conseillé (non indiqué) 6 kg (M1) 15 kg (F2) 30 kg (M1) Temps de préchauffage 10 min. 10 min. 10 min. Poids minimum à la pièce en comptage du nombre de pièces 0,2 g 0,5 g 1 g Condition environnante autorisée -10° C à +40° C Degré hygrométrique max. 80 % rélative (non condensant) Surface de pesée (mm) 294 x 225 Dimensions boîtier (l x L x h) (mm) 320 x 330 x 125 Alimentation en courant Tension d'entrée : 220V-240V AC 50 Hz Bloc secteur : 12 V, 500 mA Accumulateur (Option) Durée de fonctionnement env. 40 hrs. (avec éclairage d'arrière-plan) Durée de fonctionnement env. 90 hrs. (sans éclairage d'arrière-plan) Durée de chargement env. 12 heures Poids net (kg) 4,4 kg Interface RS 232CGAB-N-BA-f-1817 5 KERN GAB 6K0.05N GAB 12K0.1N GAB 30K0.2N Lisibilité (d) 0,05 g 0,1 g 0,2 g Plage de pesée (max) 6 kg 12 kg 30 kg Reproductibilité 0,05 g 0,1 g 0,2 g Linéarité ± 0,15 g ± 0,3 g ± 0,6 g Temps de stabilisation 2 s 2 s 2 s Unités de pesage kg, g kg, g kg, g Poids d’ajustage conseillé (non indiqué) 6 kg (F2) 12 kg (F2) 20 kg (F1) 10 kg (F1) Temps de préchauffage 2 h 2 h 2 h Poids minimum à la pièce en comptage du nombre de pièces 0,05 g 0,1 g 0,2 g Condition environnante autorisée 0° C à 40° C Degré hygrométrique max. 80 % rélative (non condensant) Surface de pesée (mm) 294 x 225 Dimensions boîtier (l x L x h) (mm) 320 x 330 x 125 Alimentation en courant Tension d'entrée : 220V-240V AC 50 Hz Bloc secteur : 12 V, 500 mA Accumulateur (Option) Durée de fonctionnement env. 40 hrs. (avec éclairage d'arrière-plan) Durée de fonctionnement env. 90 hrs. (sans éclairage d'arrière-plan) Durée de chargement env. 12 heures Poids net (kg) 3,06 kg Interface RS 232C6 GAB-N-BA-f-1817 Dimensions: p. 414

2 Indications fondamentales (généralités)

2.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c´à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

2.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l´affichage de résultats de pesée erronés. (Exemple: lorsque des liquides dégoulinent lentement d´un récipient posé sur la balance.) Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme, cette charge est susceptible d´endommager le système de mesure. Eviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d´une charge de tare déjà existante. Sinon, la balance pourrait être endommagée. Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le modèle série n´est pas équipé d´une protection contre les explosions. Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance. La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN.GAB-N-BA-f-1817 7

La garantie n´est plus valable en cas

• de non-observation des prescriptions figurant dans notre mode d´emploi

• d´utilisation outrepassant les applications décrites

• de modification ou d´ouverture de l´appareil

• de dommages mécaniques et de dommages occasionnés par les produits, les liquides, l’usure naturelle et la fatigue

• mise en place ou d´installation électrique inadéquates

• de surcharge du système de mesure

2.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d´assurance qualité. A cette fin, l´utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l´étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d´ajustage et les balances (sur la base du standard national). 3 Indications de sécurité générales

3.1 Observez les indications du mode d´emploi

Lisez attentivement la totalité de ce mode d´emploi avant l´installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

3.2 Formation du personnel

L´appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.8 GAB-N-BA-f-1817 4 Transport et stockage

4.1 Contrôle à la réception de l´appareil

Nous vous prions de contrôler l´emballage dès son arrivée et de vérifier lors du déballage que l´appareil ne présente pas de dommages extérieurs visibles.

4.2 Emballage / réexpédition

Conservez tous les éléments de l’emballage d’origine en vue d’un éventuel transport en retour. L´appareil ne peut être renvoyé que dans l´emballage d´origine. Avant expédition démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles. Evtl. remontez les cales de transport prévues. Calez toutes les pièces p. ex. pare-brise en verre, plateau de pesée, bloc d’alimentation etc. contre les déplacements et les dommages.

5 Déballage, installation et mise en service

5.1 Lieu d´installation, lieu d´utilisation

La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à un endroit approprié.GAB-N-BA-f-1817 9 A cette fin, tenez compte des points suivants concernant le lieu d´installation:

• Placer la balance sur une surface solide et plane

• Eviter d´exposer la balance à une chaleur extrême ainsi qu’une fluctuation de température, par exemple en la plaçant près d´un chauffage, ou de l´exposer directement aux rayons du soleil;

• Protéger la balance des courants d´air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;

• Eviter les secousses durant la pesée;

• Protéger la balance d´une humidité atmosphérique trop élevée, des vapeurs et de la poussière;

• N´exposez pas trop longtemps l’appareil à une humidité élevée. L´installation d´un appareil froid dans un endroit nettement plus chaud peut provoquer l´apparition d´une couche d´humidité (condensation de l´humidité atmosphérique sur l´appareil) non autorisée. Dans ce cas, laissez l´appareil coupé du secteur s´acclimater à la température ambiante pendant env. 2 heures.

• Evitez les charges statiques des produits à peser, du récipient de pesée. L´apparition de champs électromagnétiques (p. ex. par suite de téléphones portables ou d’appareils de radio), de charges électrostatiques, ainsi que d’alimentation en électricité instable peut provoquer des divergences d´affichage importantes (résultats de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.

5.2 Déballage / implantation

Sortir avec précaution la balance de l’emballage, retirer la pochette en plastique et installer la balance au poste de travail prévu à cet effet.10 GAB-N-BA-f-1817

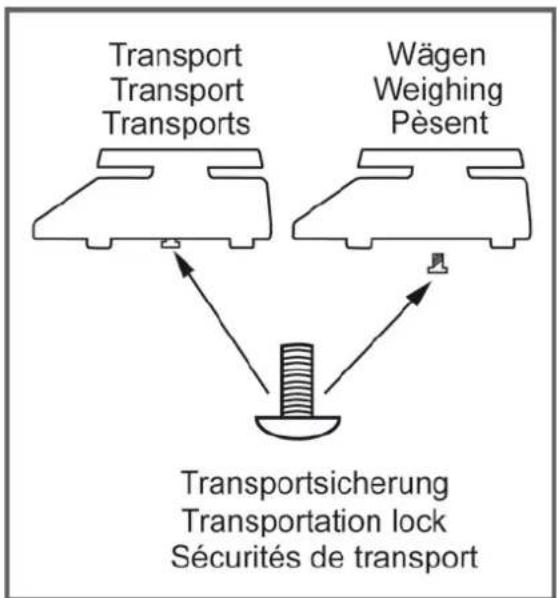

Enlever la cale de transport impérativement (seulement présente dans les modèles à 6 kg)

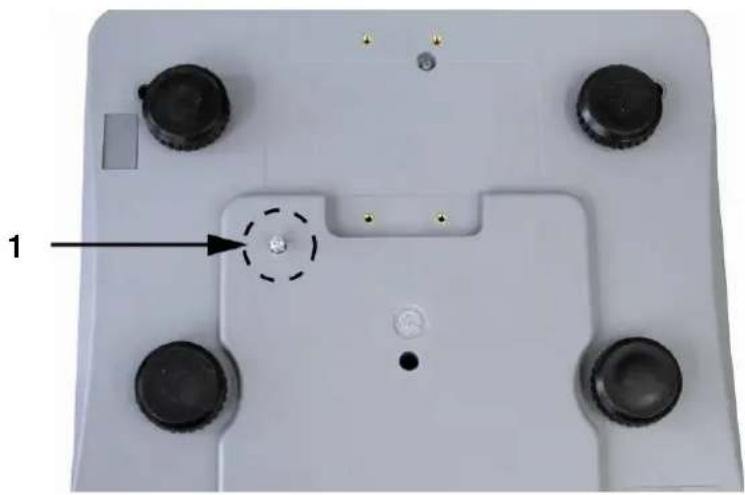

Pour desserrer la cale de transport dévisser la vis de transport [1] en sens antihoraire. Pour le transport visser la vis de transport avec précaution en sens horaire jusqu’à la butée et ensuite fixer à l’aide d’un contre-écrou.

Procéder à la mise à niveau de la balance à l´aide des vis des pieds, jusqu´à ce que la bulle d´air du niveau se trouve dans le cercle prescrit.

5.2.1 Etendue de la livraison / accessoires de série

Balance Bloc d'alimentation Mode d’emploi

5.3 Branchement secteur

L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension locale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN.12 GAB-N-BA-f-1817

5.4 Fonctionnement sur accus (option)

L’accu interne se recharge grâce au câble de réseau livré avec le dispositif. Avant sa première utilisation, la pile devrait être chargée au moins pendant 15 heures à l’aide du câble de réseau. L’autonomie de la pile est d’environ 70h. Le temps de chargement pour atteindre une recharge complète est d’environ 12h. Afin de ménager l’accu dans le menu (voir au chap. 11 Menu), l’éclairage d’arrière- plan peut être mis hors circuit. Si au-dessous du symbole des batteries apparaît une flèche [], la capacité de l’accumulateur est en train de toucher à sa fin. La balance dispose alors d’une autonomie supplémentaire de 10 heures, après quoi elle s’éteindra automatiquement. Branchez le câble d’alimentation au réseau dès que possible afin de rétablir a charge de l’accumulateur.

5.5 Raccordement d’appareils périphériques

Avant le raccordement ou le débranchement d´appareils supplémentaires (imprimante, PC) à l´interface de données, la balance doit impérativement être coupée du secteur. N´utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance.

5.6 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, la balance doivent avoir atteint sa température de service (voir temps d’échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branché à l’alimentation de courant (secteur, accumulateur ou batterie). La précision de la balance dépend de l´accélération due à la pesanteur. Il est impératif de tenir compte des indications du chapitre Ajustage.GAB-N-BA-f-1817 13 6 Aperçu de l’appareil

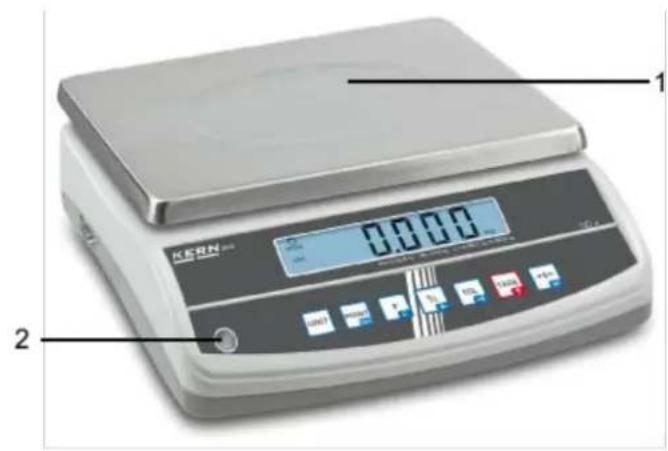

1. Plateau de pesée / compartiment à accus (sous le plateau de

5. Interrupteur marche/arrêt

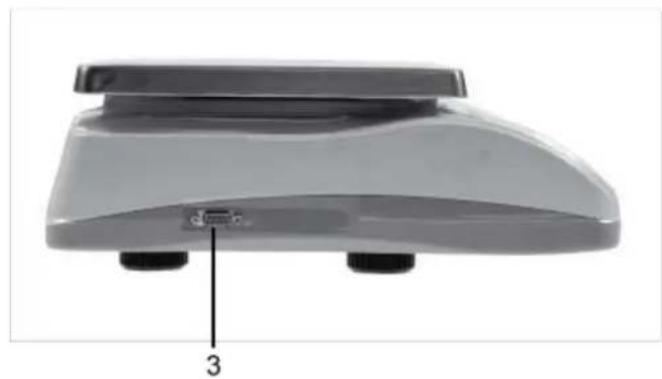

6. Raccord adaptateur secteur14 GAB-N-BA-f-1817

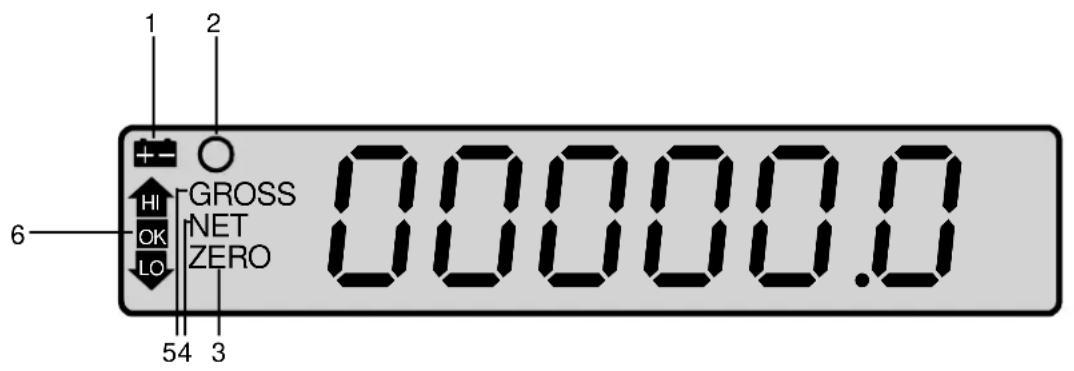

7 Vue d’ensemble des affichages

Affichage capacité de la batterie est affiché si la capacité de l’accu est bientôt épuisée

Affichage de la stabilité La balance est dans un état stable

ZERO Affichage de la position zéro Si la balance n’indiquait pas exactement le zéro malgré un plateau déchargé, appuyer sur Après un court temps d’attente, votre balance est remise à zéro. 4 NET Afficheur du poids net affiche le poids net 5 GROSS Affichage du poids brut Le poids brut est affiché

Contrôle de la tolérance Checkweighing Produit pesé au dessus (HI), au dessous (LO) ou dans la plage de tolérance (OK)

Tension du secteur branchée S’allume avec une alimentation en courant par l’adaptateur du réseau

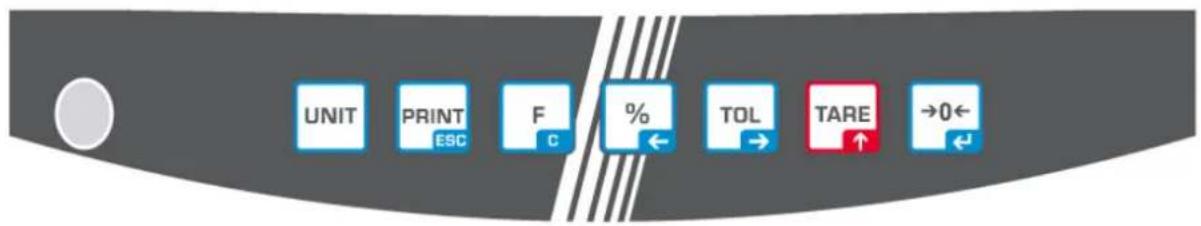

HIGAB-N-BA-f-1817 15 8 Vue d’ensemble du clavier

Touche Description Fonction Touche UNIT commutation des unités de pesée

Touche PRINT PRINT Transfert de données via interface Reprendre la valeur affichée dans la mémoire, si la fonction de mémoire n’est pas réglée sur „automatique“ ESC Retour en mode de pesage Touche de fonction F Change entre le mode de pesée et le mode comptage de pièces C Effacer la valeur affichée Touche de pourcentage % La valeur pondérale est affichée en % Changer par une décimale vers la gauche Touche de tolérance Check-weighing TOL Saisie de la valeur seuil supérieure, inférieure ou des toutes les deux Changer par une décimale vers la droite Touche Tare TARE Tarage de la balance Augmenter la valeur affichée Touche de remise à zéro 0 Remettre la balance à zéro Confirmer la valeur saisie, ou sélectionner une fonction UNIT PRINT ESC

TOL TARE 016 GAB-N-BA-f-1817 9 Ajustage / Etalonnage Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur la terre, il est nécessaire d´adapter chaque balance – conformément au principe physique fondamental de pesée – à l´accélération de la pesanteur du lieu d´installation (uniquement si la balance n´a pas déjà été ajustée au lieu d´installation en usine). Ce processus d´ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d´installation et à fluctuations du température d’environs. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d´ajuster aussi périodiquement la balance en fonctionnement de pesée.

• Pour les balances homologuées en métrologie légale, l’ajustage est bloqué. Afin d’obtenir accès au menu il faut court-circuiter les deux contacts du circuit imprimé au moyen d’un cavalier (voir chap. 9.3). Attention: Après la balance doit être ré-étalonnée ensuite par un service homologué qui devra apposer un nouveau sceau, avant de pouvoir réutiliser la balance dans des applications soumises à l´obligation d’étalonnage. Prendre en compte les consignes d’étalonnage (voir chap. 9.3).

• Le poids d’ajustage à utiliser dépend de la capacité du système de pesée. Exécuter l’ajustage le plus proche possible de la charge maximale du système de pesée. Vous trouverez de plus amples informations sur les poids de contrôle sur le site internet: http://www.kern-sohn.com

• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.GAB-N-BA-f-1817 17

9.1 Modèles étalonnables

Mettre en marche l’appareil sur ON-OFF et appuyer l’interrupteur d’ajustage au même temps. Après pendant que la balance effectue un autotest, appuyer sur et au même temps. „UnLoAd“ apparaît.

Confirmer sur . Aucun objet ne doit se trouver sur le plateau de pesage.

Le poids d’ajustage actuellement établi est affiché. Afin de changer sur les touches de navigation (voir mode d’emploi dans le chap. 8) sélectionner le réglage désiré, la position respectivement active clignote.

Déposez avec précaution le poids de ajustage au centre du plateau de pesage. Attendez l’affichage de la stabilité puis appuyez sur la touche . „PASS“ apparaît

La balance effectue à la suite de l’ajustage un contrôle automatique. Retirez le poids d’ajustage en cours de contrôle automatique, l’appareil revient automatiquement en mode de pesée. En cas d’erreur d’ajustage ou d’une valeur d’ajustage erronée, un message d’erreur est affiché et il faut alors recommencer le processus d’ajustage. TARE

9.2 Modèles non-étalonnables:

Allumer la balance. Pendant que la balance effectue un contrôle automatique (compte au retour de 99… à 00… ) appuyer sur et au même temps . “UnLoad“ suivi par une valeur numérique clignotant est affiché.

(exemple) Afin de changer à l’aide des touches de navigation (voir mode d’emploi chap. 8) choisir le réglage voulu, l’endroit resp. actif clignote.

(exemple) Confirmer la valeur sur , “Load“ est affiché.

Mettre le poids d’ajustage, l’affichage de stabilité apparaît

La balance effectue à la suite de l’ajustage un contrôle automatique. Retirez le poids d’ajustage en cours de contrôle automatique, la balance revient automatiquement en mode de pesée. En cas d’erreur d’ajustage ou d’une valeur d’ajustage erronée, un message d’erreur est généré à l’écran et il faut alors recommencer le processus d’ajustage.

Généralités: D´après la directive UE 90/384/CEE, les balances doivent faire l´objet d´un étalonnage officiel lorsqu´elles sont utilisées tel qu´indiqué ci-dessous (domaine régi par la loi): a) Dans le cadre de relations commerciales, lorsque le prix d´une marchandise est déterminé par pesée. b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que pour les analyses effectuées dans les laboratoires médicaux et pharmaceutiques. c) A des fins officielles d) Dans le cas de la fabrication d´un emballage tout prêt En cas de doute, adressez-vous à la D.R.I.R.E. local. Consignes d’étalonnage: Une homologation par la CU a été établie pour les balances étalonnées. Si la balance est utilisée comme décrit ci-dessus dans un domaine soumis à l´obligation d’étalonnage, elle doit alors faire l´objet d´un étalonnage et être régulièrement vérifiée par la suite. Les étalonnages ultérieurs doivent être effectués selon les prescriptions légales respectives des pays d´utilisation. En Allemagne par ex., la durée de validité de l’étalonnage pour les balances est de 2 ans en règle générale. Les prescriptions légales du pays d´utilisation doivent être respectées.

• Sans les „cachets“, l’étalonnage de la balance n’est pas valable.20 GAB-N-BA-f-1817 Remarques aux balances étalonnées

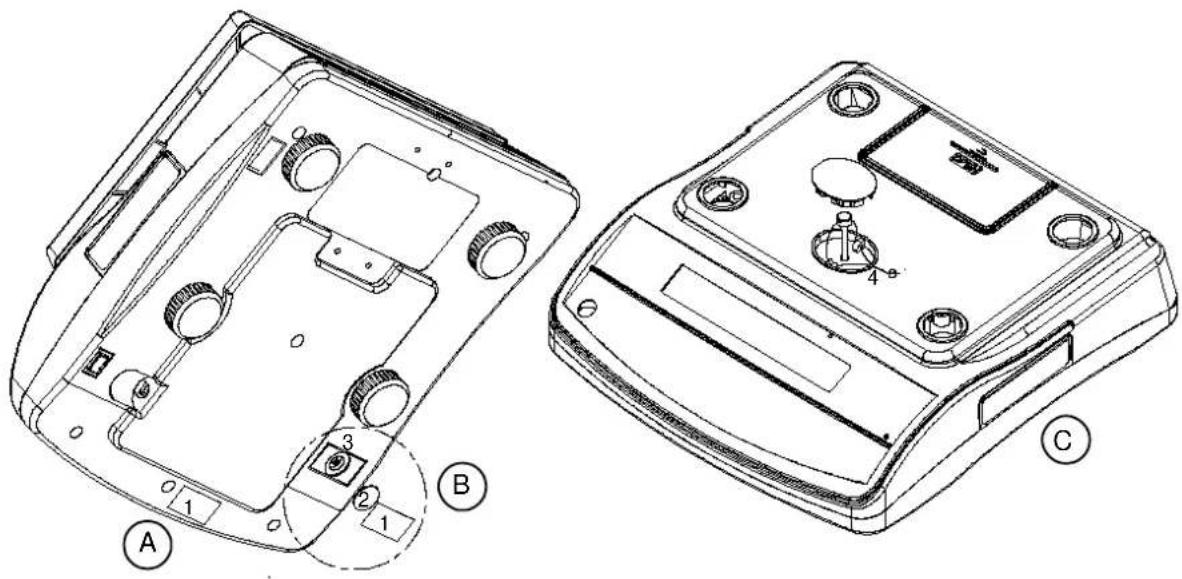

Scellements possibles: B impératif, et A ou C

3. Commutateur d’étalonnage

4. Timbre d’étalonnage

9.4 Linéarisation (seulement les modèles non étalonnés)

La linéarité indique le plus grand écart possible pour l’affichage du poids sur une balance par rapport à la valeur du poids de contrôle respectif tant en valeurs positives que négatives sur toute l’étendue de pesage. Si un écart de linéarité est constaté lors d’une vérification des moyens de contrôle, celui-ci peut être amélioré par une linéarisation.

• Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser la linéarisation.

• Les poids de contrôle à utiliser doivent être adaptées aux spécifications de la balance, voir au chap. 2.4 „vérification des moyens de contrôle“.

• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.

• Après linéarisation il faut exécuter un calibrage, voir au chap. 2.4 „vérification des moyens de contrôle“.

6 kg 12 kg 30 kg22 GAB-N-BA-f-1817 Commande Afficheur Réalisation de la linéarisation: Mettre en marche la balance et pendant la vérification automatique appuyer sur et au même temps. „LoAd 0“ suivi par LoAd 1“ est affiché.

Mettre le deuxième poids d’ajustage. Après l’apparition de l’affichage de stabilité „LoAd 2“ est affiché

Mettre le troisième poids d’ajustage Après l’apparition de l’affichage de stabilité „LoAd 3“ est affiché

Mettre le troisième poids d’ajustage (charge maxi) Après l’apparition de l’affichage de stabilité „LoAd 2“ est affiché

Troisième poids d’ajustage Après l’apparition de l’affichage de stabilité „LoAd 1“ est affiché Deuxième poids d’ajustage Après l’apparition de l’affichage de stabilité „LoAd 0“ est affiché Premier poids d’ajustage (plateau de pesée vide) Une fois la linéarisation correctement réalisée la balance revient automatiquement en mode de pesée.GAB-N-BA-f-1817 23 10 Fonctionnement

Mettre en circuit la balance sur l’interrupteur marche / arrêt à droite et au bas de la balance. La balance effectue un contrôle automatique. Dès que l’affichage du poids „0.0“ apparaît la balance est prête à peser.

Sur la balance peut en cas de besoin être remise à zéro à tout moment. Exemple d’édition: N 0.500 kg

10.2 Pesée avec tare

Déposer le récipient de pesée Après contrôle de la stabilité, appuyez sur la touche .

L’affichage du zéro et le symbole NET apparaissent. Ceci indique que l’enregistrement interne du poids du récipient a eu lieu. Une fois le contenant de tare enlevé, son poids total apparaît en affichage négatif. La procédure de tarage peut être répétée à volonté, par exemple pour le pesage de plusieurs composants constituant un mélange (ajout). La limite est atteinte, lorsque toute la gamme de pesage est sollicitée. Pour effacer la valeur de la tare, déchargez le plateau de pesée et appuyez sur .

10.3 Pesée à pourcentage

Le mode pesée à pourcentage permet l’affichage du poids en pourcent, rapporté à un poids de référence.

Délestez la balance et mettez à zéro (Exemple)

Poser le poids de référence qui correspond à 100% sur le plateau de pesée Appuyer sur Dans l’affichage apparaît 100,00 % Retirer le poids de référence L’affichage retourne à 0,00 % Mettre l’échantillon Sur l’affichage apparaît le pourcentage de l’échantillon par rapport au poids de référence. En appuyant sur la balance change à l’affichage de gramme-kilogramme

10.4 Comptage de pièces

La balance, avant de pouvoir compter les pièces, doit connaître le poids unitaire moyen (ce qu’il est convenu d’appeler la référence). A cet effet il faut mettre en chantier une certaine quantité des pièces à compter. La balance détermine le poids total et le divise par le nombre de pièces (ce qu’il est convenu d’appeler la quantité de référence). C’est sur la base du poids moyen de la pièce qu’est ensuite réalisé le comptage.

Plus grande est la quantité de pièces de référence, plus grande est ici la précision de comptage.

(exemple) Mettre le nombre de pièces de référence Appuyer sur , la balance change au mode comptage de pièces; le nombre de pièces référentiel 10, P 10 apparaît. En appuyant sur , il est possible d’appeler les nombres de pièces référentiels 10, 20, 50, 100 et 200. (exemple)

Confirmer sur une ligne est brièvement affiché avant de que la balance affiche le nombre de pièces correspondant La touche permet de commuter entre le poids de référence, le poids total et la quantité de pièces. Sur appel de la touche la balance retourne en mode de pesage

10.5 Pesée avec gamme de tolérance

En pesant dans la plage de tolérance vous pouvez définir une valeur-seuil supérieure et inférieure afin de vous assurer que les matières pesées se trouvent exactement entre les seuils de tolérance établis. L’appareil affiche tout dépassement des seuils de tolérance vers le haut ou vers le bas au moyen d’un signal acoustique. Signal sonore : Le signal acoustique dépend du réglage dans le bloc de menu „BEEP“ (voir chap.11 Menu). En option:

• 0 Aucun signal dans la pesée de tolérance

• 1 Un signal acoustique retentit si le produit pesé est dans la plage de tolérance

• 2 Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance Signal visuel : Les symboles de flèche indiquent si le produit pesé se trouve bien entre les deux valeurs seuil extrêmes. Les symboles fournissent l’information suivant:

1. Le produit pesé est au-delà du seuil de tolérance supérieur

2. Produit pesé est compris dans le domaine de tolérance

3. Produit pesé au-dessous du seuil de tolérance inférieur

10.5.1 Fonction signalisation

En utilisant une signalisation, le suivant peut être affiché: Voyant rouge Le produit pesé est au-delà du seuil de tolérance supérieur Voyant jaune Produit pesé au-dessous du seuil de tolérance inférieur Voyant vert Produit pesé est compris dans le domaine de toléranceGAB-N-BA-f-1817 27 Réglages :

Délestez la balance et mettez à zéro Appuyer sur Le numéro gauche clignote et le symbole HI est affiché

(Exemple) Saisir la valeur seuil supérieure sur et .

Confirmer la valeur seuil supérieure sur . La balance change à la saisie de le valeur seuil inférieure. Saisir la valeur seuil inférieure sur et . Confirmer la valeur seuil inférieure sur .

La balance change à l’affichage zéro.

Mettre à zéro la valeur saisie à l’aide de . Pesée avec gamme de tolérance Tarer en utilisant un récipient de pesage. Déposez les matières à peser, le contrôle des tolérances est lancé.

Le contrôle de la tolérance n’est pas activé lorsque le poids se trouve en dessous de 20d. Pour finir la pesée de tolérance mettre les valeurs seuil à zéro à l’aide de .

Grâce à cette fonction les valeurs pondérales une par une sont additionnées dans la mémoire de totalisation et, s’il y a une imprimante, imprimées si l’affichage de stabilité apparaît et la touche est enfoncée. (afin d’activer cette fonction, voir chap. 11 Menu: ACC on)

(Exemple) Mettre le produit à peser A Attendez jusqu’à ce qu’apparaisse l’affichage de la stabilité Appuyer sur ACC 1 apparaît suivi par la valeur pondérale et la valeur pondérale est reprise dans la mémoire de totalisation et imprimée, le cas échéant

Retirer le produit à peser A Les autres objets à peser ne peuvent être additionnés que lorsque l’affichage est à zéro. (Exemple)

Mettre le produit à peser B Attendez jusqu’à ce qu’apparaisse l’affichage de la stabilité Appuyer sur de nouveau ACC 2, suivi par le poids total, sera affiché et la valeur pondérale est additionnée dans la mémoire de totalisation et imprimée, le cas échéant.

Retirer le produit à peser B Les autres objets à peser ne peuvent être additionnés que lorsque l’affichage est à zéro. Le cas échéant ajoutez pour la totalisation d’autres objets à peser comme décrit précédemment. Tenez compte du fait, que la balance doit être déchargée entre les différentes pesées.

Ce procédé peut être répété tant de fois jusqu’à ce que lorsque la capacité de la balance soit épuisée. PRINT ESC PRINT ESC

GROSS ZERO PRINT ESCGAB-N-BA-f-1817 29 Affichage des données de pesée mémorisées: Délester le plateau de pesée et appuyer sur , le nombre de pesées suivi par le poids total est affiché et imprimé. Effacer les données de pesée: Avec plateau de pesée délesté, appuyer sur et successivement sur . Toutes les données dans la mémoire de totalisation sont effacées.

10.7 Totalisation automatique

Par cette fonction sont additionnées les valeurs de pesées individuelles automatiquement dans la mémoire de totalisation et éditées sur une imprimante raccordée en option. Afin d’activer cette fonction, voir chap. 11 Menu : „ACC on“)

Mettre le produit à peser A Un signale acoustique retentit à la fin du contrôle de la stabilité. La valeur d’affichage est ajoutée à la mémoire de somme.

Retirer le produit à peser A ACC 1 suivi par la valeur pondérale est affiché et imprimé, le cas échéant.

Après la balance change à l’affichage zéro.

Posez les objets à peser B sur la balance. Un bip signale la fin du contrôle de la stabilité. La valeur pondérale est ajoutée à la mémoire de somme.

Retirer le produit pesé B ACC 2 suivi par le poids totale est affiché et imprimé, le cas échéant.

Après la balance change à l’affichage zéro

Le cas échéant ajoutez pour la totalisation d’autres objets à peser comme décrit précédemment. Tenez compte du fait, que la balance doit être déchargée entre les différentes pesées. Ce procédé peut être répété tant de fois jusqu’à ce que lorsque la capacité de la balance soit épuisée.GAB-N-BA-f-1817 31 Affichage des données de pesée mémorisées: Délester le plateau de pesée et appuyer sur , le nombre de pesées suivi par le poids total est affiché et imprimé. Effacer les données de pesée: Avec plateau de pesée délesté, appuyer sur et successivement sur . Toutes les données dans la mémoire de totalisation sont effacées. Exemple d’édition:

Les deux points suivants délimitent le processus de totalisation:

1. totaliser max. 99 fois

2. nombre des décimales

11.1 Navigation dans le menu :

11.1.1 Modèles non étalonnables

En mode de pesée appuyer sur et au même temps. Le premier point de menu InC 5 est affiché Sélectionner le bloc de menu Sur peuvent être appelés successivement les différents points de menu les uns après les autres. Changer les réglages Sur peut être commuté vers les réglages disponibles. Valider le réglage / quitter le menu Soit mémoriser sur soit rejeter sur . Retour en mode de pesage Pour sortir du menu enfoncer la touche .

11.1.2 Modèles étalonnables

Appel du menu Allumer la balance Pendant que la balance fait son autocontrôle, appuyer sur et au même temps. Le premier point de menu r dUAL est affiché

Sélectionner le bloc de menu Sur peuvent être appelés successivement les différents points de menu les uns après les autres. Changer les réglages Le commutateur d’étalonnage et la touche permettent de commuter vers les réglages disponibles. Valider le réglage / quitter le menu Soit mémoriser sur soit rejeter sur . Retour en mode de pesage Pour sortir du menu enfoncer la touche .

11.2.1 Modèles non étalonnables

EL Au….off* Eclairage d’arrière-plan EL on Eclairage d'arrière-plan en marche EL Au Eclairage d'arrière-plan automatiquement à l’arrêt EL off Eclairage d'arrière-plan à l’arrêt

Au off* Mode de totalisation Au oFF Mode de totalisation manuel: Totalisation et édition à l’imprimante/PC en appuyant sur

Au on Mode de totalisation automatique: Totalisation automatique et édition à l’imprimante/PC P Cont Edition continue des données

b 4800* Vitesse de transmission Possibilités de réglage du taux baud: 600/1200/2400/4800/9600

ACC on* Mode de totalisation ACC on Fonction de totalisation en marche ACC off Fonction de totalisation à l’arrêt

Aucun signal acoustique pendant la pesé de tolérance

Signal acoustique si le poids dedans des valeurs seuil

Signal acoustique si le poids en dehors des valeurs seuil

SPd 15* Vitesse d’affichage SPd 15 non documenté SPd 30 SPd 60

return* Retour en mode de pesée

11.2.2 Modèles étalonnables

EL Au* Eclairage d’arrière-plan EL on Eclairage d'arrière-plan en marche EL Au Eclairage d'arrière-plan automatiquement à l’arrêt EL off Eclairage d'arrière-plan à l’arrêt

Au off* Edition de données Au on Edition de données automatique de valeurs de pesée stables Au off Aucune émission de données P Cont Emission permanente de valeurs stables de pesée

b 9600* Vitesse de transmission Possibilités de réglage du taux baud: 600/1200/2400/4800/9600

ACC on* Mode de totalisation ACC on Fonction de totalisation en marche ACC off Fonction de totalisation à l’arrêt

bEEP 1* Signal acoustique

Aucun signal acoustique pendant la pesé de tolérance

Signal acoustique si le poids dedans des valeurs seuil

Signal acoustique si le poids en dehors des valeurs seuil

SPd 15* Vitesse d’affichage

return* Retour en mode de pesée

• réglé en usine36 GAB-N-BA-f-1817 12 Sortie des données

12.1 Interface RS232

L’interface RS 232 permet de réaliser des échanges de données bidirectionnels entre la balance et des appareils externes. Le transfert des données est asynchrone et sous forme de codification ASCII.

12.1.1 Caractéristiques techniques

Code ASCII 8 données bits Taux baud pouvant être sélectionné entre 600, 1200, 2400, 4800, 9600 bps Fiche miniature nécessaire (D-Sub 9 pôles) Aucune parité Pour la mise en œuvre d’un interface seul le recours à un câble d’interface KERN respectif de max. 2 m permet un fonctionnement irréprochable

12.1.2 Attribution des broches de la douille de sortie de la balance

12.1.3 Description du transfert des données

Header 1 2 byte, St ou US, ST=valeur de pesée stable, US=valeur de pesée instable Header 2 2 byte, G ou N, G = poids brut, N = poids net space Espace W1-W7 Valeur pondérale avec place décimale Unit 2 byte, kg ou lb Terminator <CR> <LF> (CR=Carriage return =retour de chariot) (LF= Line Feed = avance de ligne)

12.2 Commandes à distance

Les ordres de télécommande sont transmis par l’unité de télécommande à la balance sous forme de code ASCII. Après que la balance a reçu les ordres, elle émet les données suivantes. Il convient d’observer ici, que les ordres de télécommande suivants doivent être émis sans CR LF à la suite. T : tare Tarage Z : zéro Mise à zéro S : statut stable Envoi de la valeur stable de pesée W : Envoi des valeurs stables et instables de pesée P : Envoi du nombre de pièces38 GAB-N-BA-f-1817 13 Maintenance, entretien, élimination

Avant le nettoyage, coupez l´appareil de la tension de service. N´utiliser pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié de lessive douce de savon. Veillez à ce que les liquides ne puissent pas pénétrer dans l´appareil et frottez ensuite ce dernier avec un chiffon doux sec pour l’essuyer. Les poudres/restes d´échantillon épars peuvent être retirés avec précaution à l´aide d´un pinceau ou d´un aspirateur-balai. Retirer immédiatement les matières à peser renversées sur la balance.

13.2 Maintenance, entretien

L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur.

L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon le droit national ou régional en vigueur au lieu d´utilisation.GAB-N-BA-f-1817 39

13.4 Messages d’erreur

Message d’erreur Description Causes possibles Dépassement de la gamme de remise à zéro à la mise en marche de la balance ou à l’appel de (normalement 4% maxi)

• Objet sur la plaque de pesée

• Surcharge lors de la mise à zéro

• Ajustage non conforme

• Cellule de pesée endommagée

• Système électronique endommagé Panne du clavier

• Manipulation non conforme de la balance Valeur en dehors du domaine du convertisseur A/D

• Cellule de pesée endommagée

• Système électronique endommagé Le point zéro n’a pas pu être initialisé

• Cellule de mesure défectueuse/surchargée

• Objets sur la plateforme / en contact

• Cale de transport n'était pas enlevée

• Carte mère défectueuse Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d’erreur, faites appel au fabricant.

ERR5 ERR640 GAB-N-BA-f-1817 14 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Aide: Défaut Cause possible

L´affichage de poids ne s´allume pas.

• La balance n´est pas en marche.

• La connexion au secteur est coupée (câble de secteur défectueux).

• Panne de tension de secteur.

• L’accumulateur a été interverti à son insertion ou est vide

L’affichage du poids change sans discontinuer

• Le plateau de pesée est en contact avec des corps étrangers.

• Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie)

Le résultat de la pesée est manifestement faux

• L´affichage de la balance n´est pas sur zéro

• Changements élevés de température.

• Le temps de préchauffage n’a pas été respecté.

• Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie)

Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d’erreur, faites appel au fabricant.GAB-N-BA-f-1817 41 15 Déclaration de conformité

Vous trouvez la déclaration de conformité CE- UE actuelle online sous:

Dans le cas de balances étalonnées (= de balances à la conformité évaluée) la déclaration de conformité est comprise dans les fournitures.
