GAB 30K5DNM - Pèse-lettres Kern - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pèse-lettres électronique
Marque	Kern
Modèle	GAB 30K5DNM
Capacité de pesée	15 kg / 30 kg (double plage)
Lisibilité	5 g / 10 g
Reproductibilité	5 g / 10 g
Linéarité	±5 g / ±10 g
Temps de stabilisation	2 secondes
Classe d'étalonnage	III (étalonnable)
Poids minimum	100 g
Unité de pesage	kg
Surface de pesée	294 x 225 mm
Dimensions (L x l x h)	320 x 330 x 125 mm
Poids net	4,4 kg
Alimentation	220-240 V AC, 50 Hz, adaptateur 12 V / 500 mA
Option accumulateur	Autonomie jusqu'à 90 h (sans rétroéclairage), charge 12 h
Interface	RS-232C
Affichage	LCD avec rétroéclairage
Fonctions	Pesage, tare, comptage de pièces, pourcentage, tolérance, totalisation
Mise à niveau	Pieds réglables et niveau à bulle
Température d'utilisation	-10 °C à +40 °C
Humidité relative max.	80 % (sans condensation)
Entretien	Nettoyage avec un chiffon humide et du savon doux

FOIRE AUX QUESTIONS - GAB 30K5DNM Kern

Comment mettre en service la balance pour la première fois ?

Après déballage, retirez la cale de transport si présente, nivelez la balance avec les pieds réglables jusqu'à ce que la bulle soit dans le cercle. Branchez l’adaptateur secteur et allumez la balance. Laissez préchauffer 10 minutes avant de peser. Effectuez un ajustage si nécessaire (voir notice).

Comment effectuer une pesée avec tare ?

Placez le récipient vide sur la balance, appuyez sur la touche TARE pour mettre à zéro, puis ajoutez le produit à peser. Le symbole NET s'affiche. Pour effacer la tare, déchargez la balance et appuyez à nouveau sur TARE.

Comment utiliser la fonction de comptage de pièces ?

Placez un nombre connu de pièces (10, 20, 50, 100 ou 200) sur la balance, appuyez sur la touche F pour passer en mode comptage, puis sélectionnez le nombre de référence avec les touches TOL et TARE. Confirmez avec →0←. La balance affiche alors le nombre de pièces. Vous pouvez basculer entre poids et quantité avec la touche %.

Comment régler l'étalonnage de la balance ?

Pour les modèles non étalonnables, allumez la balance et pendant l'autotest, appuyez simultanément sur TARE et %. Suivez les instructions à l'écran pour placer le poids d'ajustage. Pour les modèles étalonnables, l'ajustage est bloqué et nécessite un cavalier. Consultez la notice pour les détails.

Que faire si l'affichage ne s'allume pas ?

Vérifiez que la balance est bien allumée et que l'adaptateur secteur est branché correctement. Si vous utilisez l'accumulateur, vérifiez qu'il n'est pas déchargé. Essayez de débrancher puis rebrancher l'alimentation. Si le problème persiste, contactez le fabricant.

Comment utiliser la fonction de contrôle de tolérance ?

Appuyez sur la touche TOL pour entrer les valeurs seuils. Utilisez TOL et TARE pour régler la valeur supérieure (HI), confirmez avec →0←, puis réglez la valeur inférieure (LO). Ensuite, lors de la pesée, des symboles (HI, OK, LO) et un signal sonore indiquent si le poids est dans la plage. Pour quitter, mettez les seuils à zéro avec F C.

Comment nettoyer la balance ?

Avant le nettoyage, débranchez l'alimentation. Utilisez un chiffon doux légèrement humidifié avec de l'eau savonneuse. Évitez les solvants ou produits agressifs. Ne laissez pas de liquide pénétrer à l'intérieur. Séchez avec un chiffon doux. Retirez immédiatement toute matière renversée.

Comment connecter la balance à un ordinateur ?

Utilisez un câble RS-232C (max. 2 m) avec un connecteur D-Sub 9 broches. Branchez le câble à l'interface de la balance et à l'ordinateur. Réglez le taux de baud dans le menu (600 à 9600 bps). Utilisez un logiciel de capture de données ou des commandes à distance (T, Z, S, W, P).

Quelle est l'autonomie de la batterie en option ?

Avec l'accumulateur interne, l'autonomie est d'environ 40 heures avec le rétroéclairage activé, et jusqu'à 90 heures sans rétroéclairage. Le temps de charge complet est d'environ 12 heures. Lorsque le symbole batterie clignote, vous avez environ 10 heures restantes.

Comment interpréter les messages d'erreur les plus courants ?

Les messages d'erreur peuvent indiquer un dépassement de la gamme de mise à zéro, une panne du clavier, ou une valeur hors du domaine A/D. Consultez la notice pour la liste complète. En général, éteignez puis rallumez la balance. Si l'erreur persiste, contactez le fabricant.

MODE D'EMPLOI GAB 30K5DNM Kern

Vous trouverez d'autres versions de langue en ligne sur www.kern-sohn.com/manuals

1 Caractéristiques techniques.... 4

2 Indications fondamentales (généralités) 6

2.1 Utilisation conforme aux prescriptions....6

2.2 Utilisation inadéquate 6

2.3 Garantie 7

2.4 Vérification des moyens de contrôle 7

3 Indications de sécurité générales 7

3.1 Observez les indications du mode d'emploi....7

3.2 Formation du personnel....7

4. Transport et stockage 8

4.1 Contrôle à la réception de l'appareil....8

4.2 Emballage / réexpédition 8

5 Déballage, installation et mise en service 8

5.1 Lieu d'installation, lieu d'utilisation... 8

5.2 Déballage / implantation 9

5.2.1 Étendue de la livraison / accessoires de série 11

5.3 Branchement secteur 11

5.4 Fonctionnement sur accus (option) 12

5.5 Raccordement d'appareils périphériques.... 12

5.6 Première mise en service 12

6 Aperçu de l'appareil 13

7 Vue d'ensemble des affichages.... 14

8 Vue d'ensemble du clavier.... 15

9 Ajustage / Étalonnage 16

9.1 Modèles étalonnables.... 17

9.2 Modèles non étalonnables: 18

9.3 Étalonnage...19

9.4 Linéarisation (seulement les modèles non étalonnés) 21

10 Fonctionnement.... 23

10.1 Pesage... 23

10.2 Pesée avec tare.... 23

10.3 Pesée à pourcentage 24

10.4 Comptage de pièces...25

10.5 Pesée avec gamme de tolérance 26

10.5.1 Fonction signalisation 26

10.6 Totalisation manuelle....28

10.7 Totalisation automatique 30

11 Le menu... 32

11.1 Navigation dans le menu : 32

2 GAB-N-BA-f-1817

11.1.1 Modèles non étalonnables....32 11.1.2 Modèles étalonnables....32 11.2 Aperçu : 33 11.2.1 Modèles non étalonnables....33 11.2.2 Modèles étalonnables....35

12 Sortie des données.... 36

12.1 Interface RS232 36 12.1.1 Caractéristiques techniques 36 12.1.2 Attribution des broches de la douille de sortie de la balance 36 12.1.3 Description du transfert des données... 37 12.2 Commandes à distance... 37

13 Maintenance, entretien, élimination 38

13.1 Nettoyage 38 13.2 Maintenance, entretien 38 13.3 Élimination 38 13.4 Messages d'erreur 39

14 Aide succincte en cas de panne.... 40

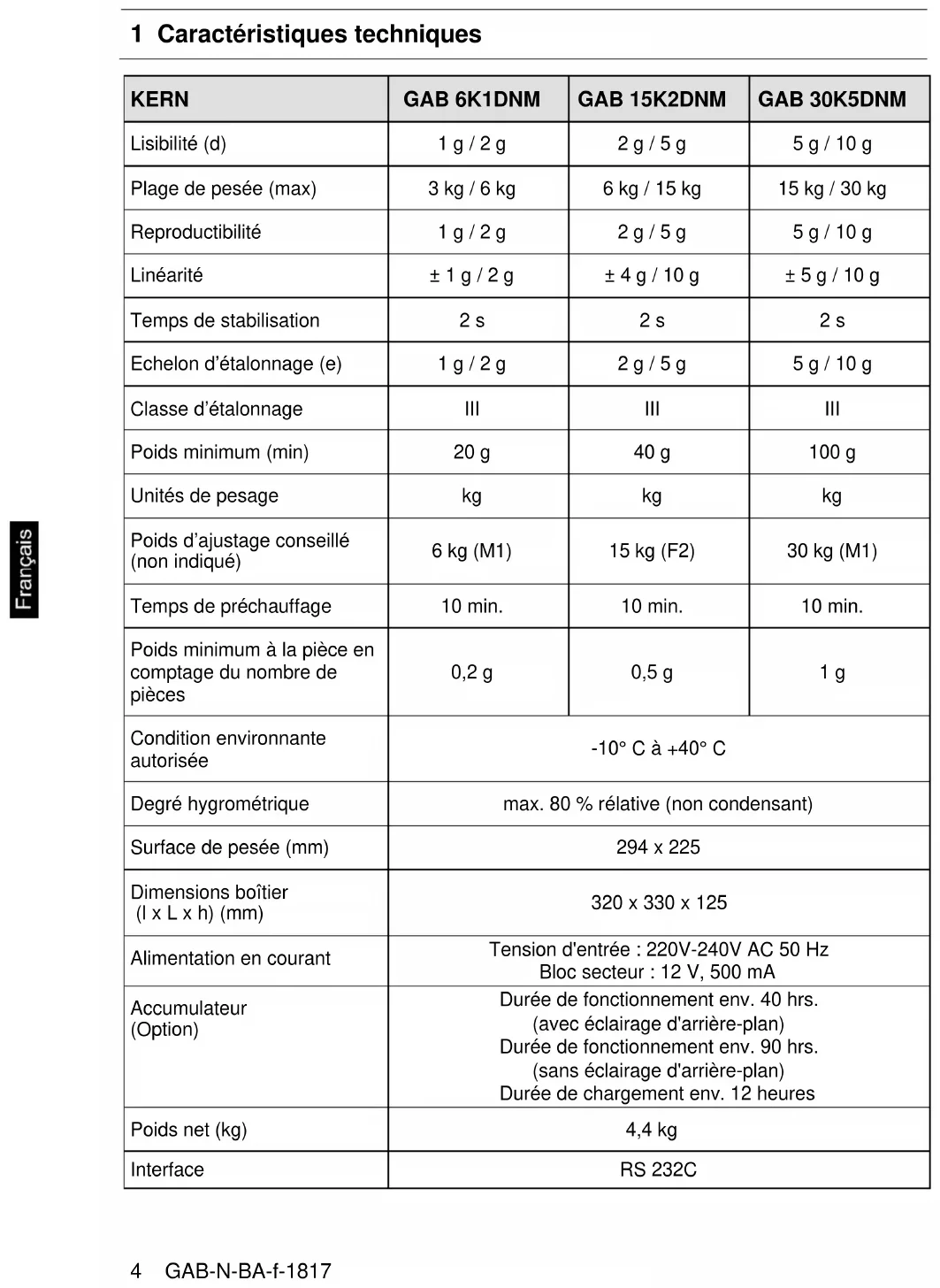

1 Caractéristiques techniques

KERN	GAB 6K1DNM	GAB 15K2DNM	GAB 30K5DNM
Lisibilité (d)	1 g / 2 g	2 g / 5 g	5 g / 10 g
Plage de pesée (max)	3 kg / 6 kg	6 kg / 15 kg	15 kg / 30 kg
Reproductibilité	1 g / 2 g	2 g / 5 g	5 g / 10 g
Linéarité	± 1 g / 2 g	± 4 g / 10 g	± 5 g / 10 g
Temps de stabilisation	2 s	2 s	2 s
Echelon d'étalonnage (e)	1 g / 2 g	2 g / 5 g	5 g / 10 g
Classe d'étalonnage	III	III	III
Poids minimum (min)	20 g	40 g	100 g
Unités de pesage	kg	kg	kg
Poids d'ajustage conseillé (non indiqué)	6 kg (M1)	15 kg (F2)	30 kg (M1)
Temps de préchauffage	10 min.	10 min.	10 min.
Poids minimum à la pièce en comptage du nombre de pièces	0,2 g	0,5 g	1 g
Condition environnante autorisée	-10°C à +40°C
Degré hygrométrique	max. 80 % relative (non condensant)
Surface de pesée (mm)	294 x 225
Dimensions boîtier (l x L x h) (mm)	320 x 330 x 125
Alimentation en courant	Tension d'entrée : 220V-240V AC 50 HzBloc secteur : 12 V, 500 mA
Accumulateur (Option)	Durée de fonctionnement env. 40 hrs.(avec éclairage d'arrière-plan)Durée de fonctionnement env. 90 hrs.(sans éclairage d'arrière-plan)Durée de chargement env. 12 heures
Poids net (kg)	4,4 kg
Interface	RS 232C
KERN	GAB 6K0.05N	GAB 12K0.1N	GAB 30K0.2N
Lisibilité (d)	0,05 g	0,1 g	0,2 g
Plage de pesée (max)	6 kg	12 kg	30 kg
Reproductibilité	0,05 g	0,1 g	0,2 g
Linéarité	± 0,15 g	± 0,3 g	± 0,6 g
Temps de stabilisation	2 s	2 s	2 s
Unités de pesage	kg, g	kg, g	kg, g
Poids d'ajustage conseillé (non indiqué)	6 kg (F2)	12 kg (F2)	20 kg (F1)10 kg (F1)
Temps de préchauffage	2 h	2 h	2 h
Poids minimum à la pièce en comptage du nombre de pièces	0,05 g 0,1 g 0,2 g
Condition environnante autorisée	0°C à 40°C
Degré hygrométrique	max. 80 % relative (non condensant)
Surface de pesée (mm)	294 x 225
Dimensions boîtier (l x L x h) (mm)	320 x 330 x 125
Alimentation en courant	Tension d'entrée : 220V-240V AC 50 HzBloc secteur : 12 V, 500 mA
Accumulateur (Option)	Durée de fonctionnement env. 40 hrs.(avec éclairage d'arrière-plan)Durée de fonctionnement env. 90 hrs.(sans éclairage d'arrière-plan)Durée de chargement env. 12 heures
Poids net (kg)	3,06 kg
Interface	RS 232C

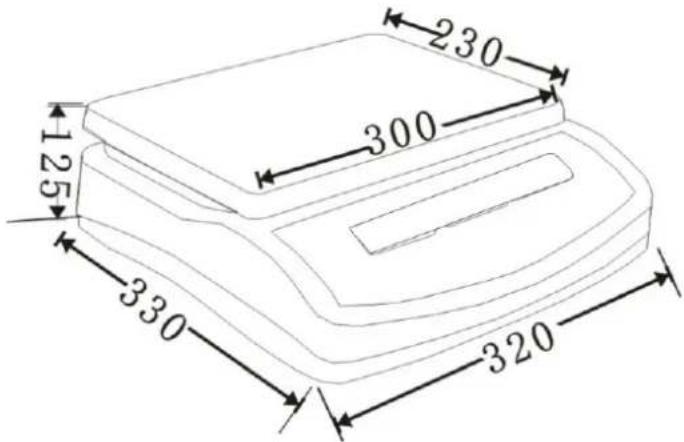

Dimensions:

2.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c'est-à-dire que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

2.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l'affichage de résultats de pesée erronés.

(Exemple : lorsque des liquides dégoulinent lentement d'un récipient posé sur la balance.)

Ne pas laisser trop longtemps une charge sur le plateau de pesée. À long terme, cette charge est susceptible d'endommager le système de mesure.

Éviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d'une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.

Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le modèle série n'est pas équipé d'une protection contre les explosions.

Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance.

La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d'utilisation/d'application dérogeant à ces dernières doivent faire l'objet d'une autorisation écrite délivrée par KERN.

2.3 Garantie

La garantie n'est plus valable en cas

• de non-observation des prescriptions figurant dans notre mode d'emploi
• d'utilisation outrepassant les applications décrites
• de modification ou d'ouverture de l'appareil
• de dommages mécaniques et de dommages occasionnés par les produits, les liquides, l'usure naturelle et la fatigue
• mise en place ou d'installation électrique inadéquates
• de surcharge du système de mesure

2.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. À cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibration accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d'ajustage et les balances (sur la base du standard national).

3.1 Observez les indications du mode d'emploi

Lisez attentivement la totalité de ce mode d'emploi avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

3.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

4.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôler l'emballage dès son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

4.2 Emballage / réexpédition

Conservez tous les éléments de l'emballage d'origine en vue d'un éventuel transport en retour. L'appareil ne peut être renvoyé que dans l'emballage d'origine. Avant expédition, démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles. Évtl. remontez les cales de transport prévues. Calez toutes les pièces, p. ex. pare-brise en verre, plateau de pesée, bloc d'alimentation, etc., contre les déplacements et les dommages.

5.1 Lieu d'installation, lieu d'utilisation

La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d'utilisation d'usage.

Vous pouvez travailler rapidement et avec précision à condition d'installer votre balance à un endroit approprié.

• Placer la balance sur une surface solide et plane
• Eviter d'exposer la balance à une chaleur extrême ainsi qu'à une fluctuation de température, par exemple en la plaçant près d'un chauffage, ou de l'exposer directement aux rayons du soleil;
• Protéger la balance des courants d'air directs pouvant être provoqués par des fenêtres ou des portes ouvertes; • Eviter les secousses durant la pesée;
• Protéger la balance d'une humidité atmosphérique trop élevée, des vapeurs et de la poussière;
• N'exposez pas trop longtemps l'appareil à une humidité élevée. L'installation d'un appareil froid dans un endroit nettement plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non autorisée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant env. 2 heures.
• Évitez les charges statiques des produits à peser, du récipient de pesée.

L'apparition de champs électromagnétiques (p. ex. par suite de téléphones portables ou d'appareils de radio), de charges électrostatiques, ainsi que d'alimentation en électricité instable peut provoquer des divergences d'affichage importantes (résultats de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.

5.2 Déballage / implantation

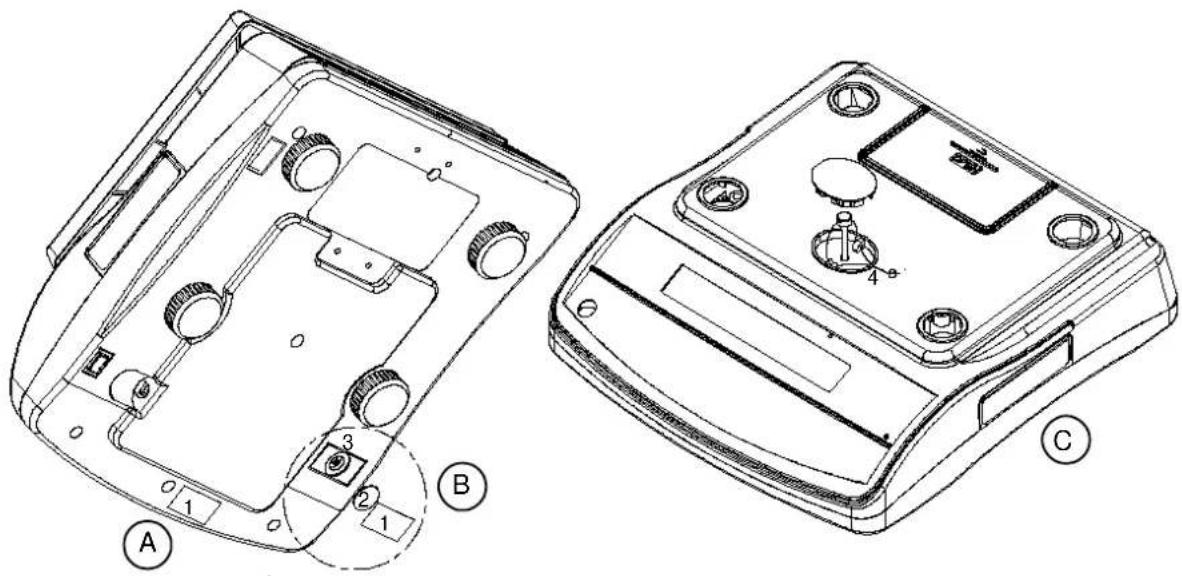

Sortir avec précaution la balance de l'emballage, retirer la pochette en plastique et installer la balance au poste de travail prévu à cet effet.

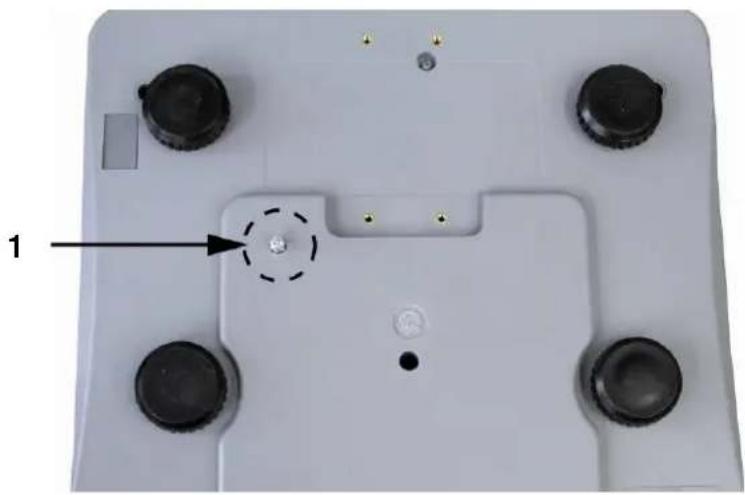

Enlever la cale de transport impérativement (seulement présente dans les modèles à 6 kg)

Pour desserrer la cale de transport, dévisser la vis de transport [1] en sens antihoraire.

Pour le transport visser la vis de transport avec précaution en sens horaire jusqu'à la butée et ensuite fixer à l'aide d'un contre-écrou.

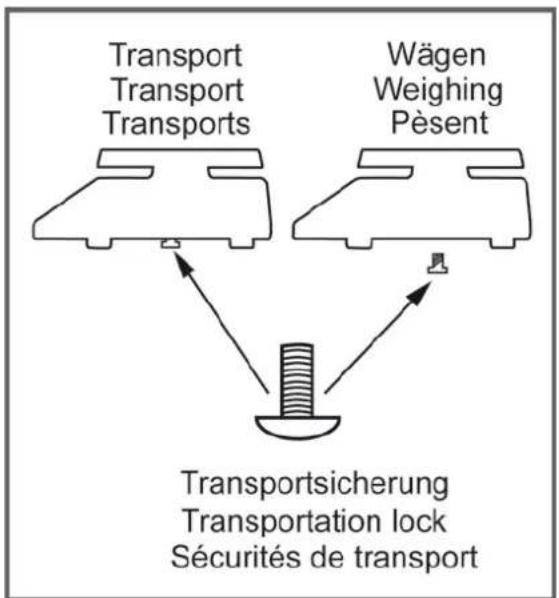


Procéder à la mise à niveau de la balance à l'aide des vis des pieds, jusqu'à ce que la bulle d'air du niveau se trouve dans le cercle prescrit.

5.2.1 Etendue de la livraison / accessoires de série

Balance • Bloc d'alimentation • Mode d'emploi

5.3 Branchement secteur

L'alimentation en courant s'effectue au moyen du bloc externe d'alimentation secteur. La valeur de tension imprimée sur l'appareil doit concorder avec la tension locale.

N'utilisez que des blocs d'alimentation secteur livrés par KERN. L'utilisation d'autres marques n'est possible qu'avec l'autorisation de KERN.

5.4 Fonctionnement sur accus (option)

L'accu interne se recharge grâce au câble de réseau livré avec le dispositif.

Avant sa première utilisation, la pile devrait être chargée au moins pendant 15 heures à l'aide du câble de réseau. L'autonomie de la pile est d'environ 70h. Le temps de chargement pour atteindre une recharge complète est d'environ 12h. Afin de ménager l'accu, dans le menu (voir au chap. 11 Menu), l'éclairage d'arrière-plan peut être mis hors circuit.

Si au-dessous du symbole des batteries ± apparaît une flèche [▲], la capacité de l'accumulateur est en train de toucher à sa fin. La balance dispose alors d'une autonomie supplémentaire de 10 heures, après quoi elle s'éteindra automatiquement. Branchez le câble d'alimentation au réseau dès que possible afin de rétablir la charge de l'accumulateur.

5.5 Raccordement d'appareils périphériques

Avant le raccordement ou le débranchement d'appareils supplémentaires (imprimante, PC) à l'interface de données, la balance doit impérativement être coupée du secteur.

N'utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance.

5.6 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, la balance doit avoir atteint sa température de service (voir temps d'échauffement au chap. 1).

Pour ce temps de chauffe, la balance doit être branchée à l'alimentation de courant (secteur, accumulateur ou batterie).

La précision de la balance dépend de l'accélération due à la pesanteur. Il est impératif de tenir compte des indications du chapitre Ajustage.

6 Aperçu de l'appareil

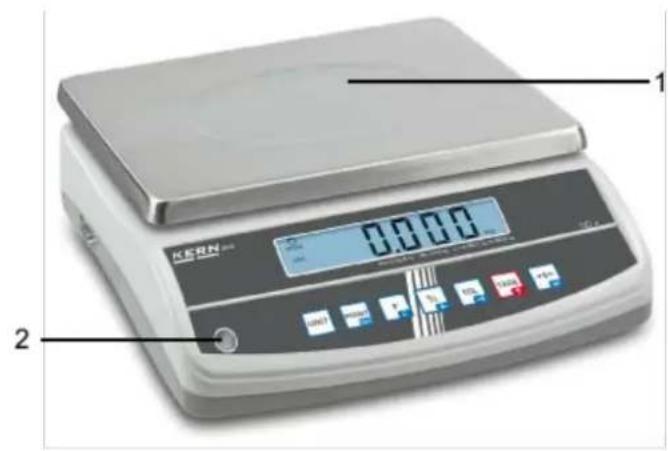

1. Plateau de pesée / compartiment à accus (sous le plateau de pesée)
2. Bulle d'air

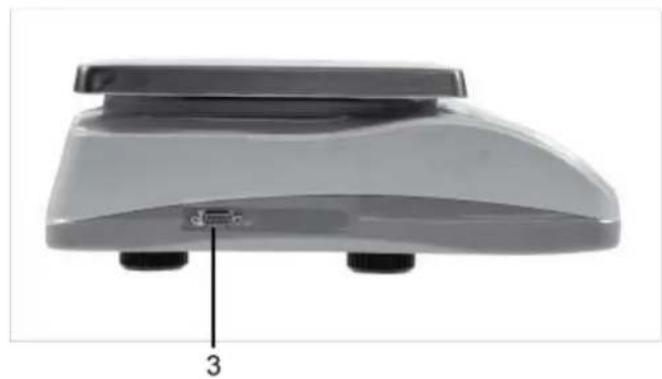

3. Interface RS 232
4. Pieds à vis
5. Interrupteur marche/arrêt
6. Raccord adaptateur secteur

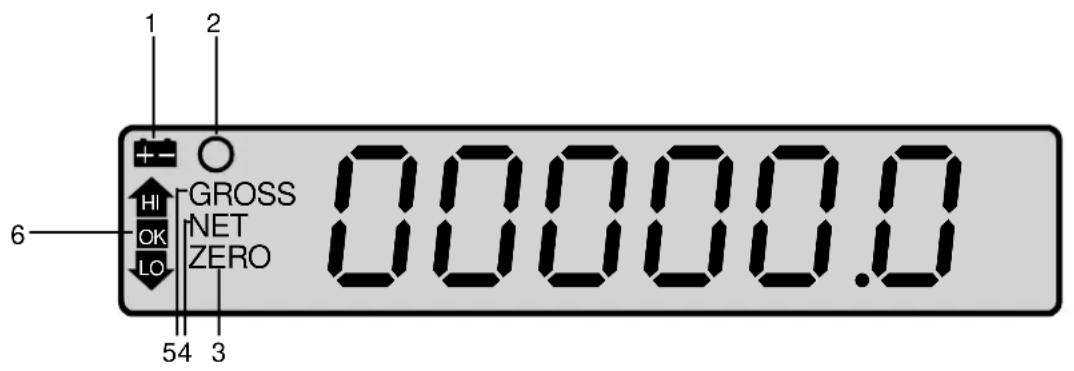

7 Vue d'ensemble des affichages

Affichage

Affichage capacité de la batterie

Description

est affiché si la capacité de l'accu est bientôt épuisée

Affichage de la stabilité

La balance est dans un état stable

Affichage de la position zéro

Si la balance n'indiquait pas exactement le zéro malgré un plateau déchargé, appuyer

Sur. Après un court temps d'attente, votre balance est remise à zéro.

4 NET

Afficheur du poids net affiche le poids net

5 GROSS

Affichage du poids brut. Le poids brut est affiché.

Contrôle de la tolérance Checkweighing

Produit pesé au-dessus (HI), au-dessous (LO) ou dans la plage de tolérance (OK)

Tension du secteur branchée

S'allume avec une alimentation en courant par l'adaptateur du réseau

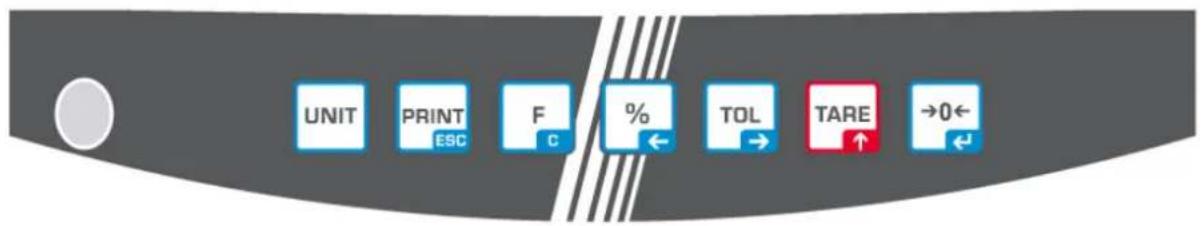

8 Vue d'ensemble du clavier

Description

Touche UNIT commutation des unités de pesée

Touche PRINT

■ Transfert de données via interface

- Reprendre la valeur affichée dans la mémoire, si la fonction de mémoire n'est pas réglée sur „automatique“

Retour en mode de pesage

Touche de fonction

F • Changer entre le mode de pesée et le mode comptage de pièces

C • Effacer la valeur affichée

Touche de pourcentage

La valeur pondérale est affichée en %

- Changer par une décimale vers la gauche

Touche de tolérance check-weighing

Saisie de la valeur seuil supérieure, inférieure ou des deux

- Changer par une décimale vers la droite

TARE

Tarage de la balance

Augmenter la valeur affichée

Touche de remise à zéro

0 ■ Remettre la balance à zéro

- Confirmer la valeur saisie, ou sélectionner une fonction

9 Ajustage / étalonnage

Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température environnante. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.

- Pour les balances homologuées en métrologie légale, l'ajustage est bloqué.

Afin d'obtenir accès au menu, il faut court-circuiter les deux contacts du circuit imprimé au moyen d'un cavalier (voir chap. 9.3).

Attention:

Après, la balance doit être ré-étalonnée ensuite par un service homologué qui devra apposer un nouveau sceau, avant de pouvoir réutiliser la balance dans des applications soumises à l'obligation d'étalonnage.

Prendre en compte les consignes d'étalonnage (voir chap. 9.3).

- Le poids d'ajustage à utiliser dépend de la capacité du système de pesée. Exécuter l'ajustage le plus proche possible de la charge maximale du système de pesée. Vous trouverez de plus amples informations sur les poids de contrôle sur le site internet: http://www.kern-sohn.com

- Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.

9.1 Modèles étalonnables

⇒ Mettre en marche l'appareil sur ON-OFF et appuyer sur l'interrupteur d'ajustage au même temps. ⇒ Après, pendant que la balance effectue un autotest, appuyer sur TARE au % en même temps. „UnLoAd“ apparaît.

⇒ Confirmer sur →0←. Aucun objet ne doit se trouver sur le plateau de pesage.

⇒ Le poids d'ajustage actuellement établi est affiché. Afin de changer, utiliser les touches de navigation (voir mode d'emploi dans le chap. 8). Sélectionner le réglage désiré, la position respective clignote.

Confirmer sur →0←. „LoAd“ est affiché. Déposez avec précaution le poids d'ajustage au centre du plateau de pesage. Attendez l'affichage de la stabilité puis appuyez sur la touche →0←. „PASS“ apparaît. La balance effectue à la suite de l'ajustage un contrôle automatique. Retirez le poids d'ajustage en cours de contrôle automatique, l'appareil revient automatiquement en mode de pesée. En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est affiché et il faut alors recommencer le processus d'ajustage.

9.2 Modèles non-étalonnables:

⇒ Allumer la balance. Pendant que la balance effectue un contrôle automatique (compte à rebours de 99... à 00...) appuyer sur TARE et % au même temps. "UnLoad" suivi par une valeur numérique clignotante est affiché.

Afin de changer à l'aide des touches de navigation (voir mode d'emploi chap. 8), choisir le réglage voulu, l'endroit resp. actif clignote.

Confirmer la valeur sur →0←, "Load" est affiché.

Mettre le poids d'ajustage, l'affichage de stabilité O apparaît

La balance effectue à la suite de l'ajustage un contrôle automatique. Retirez le poids d'ajustage en cours de contrôle automatique, la balance revient automatiquement en mode de pesée.

En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est généré à l'écran et il faut alors recommencer le processus d'ajustage.

(exemple)

(exemple)

Généralités:

D'après la directive UE 90/384/CEE, les balances doivent faire l'objet d'un étalonnage officiel lorsqu'elles sont utilisées tel qu'indiqué ci-dessous (domaine régi par la loi) :

a) Dans le cadre de relations commerciales, lorsque le prix d'une marchandise est déterminé par pesée. b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que pour les analyses effectuées dans les laboratoires médicaux et pharmaceutiques. c) À des fins officielles d) Dans le cas de la fabrication d'un emballage tout prêt

En cas de doute, adressez-vous à la D. R. I. R. E. local.

Consignes d'étalonnage:

Une homologation par la CU a été établie pour les balances étalonnées. Si la balance est utilisée comme décrit ci-dessus dans un domaine soumis à l'obligation d'étalonnage, elle doit alors faire l'objet d'un étalonnage et être régulièrement vérifiée par la suite.

Les étalonnages ultérieurs doivent être effectués selon les prescriptions légales respectives des pays d'utilisation. En Allemagne, par exemple, la durée de validité de l'étalonnage pour les balances est de 2 ans en règle générale.

Les prescriptions légales du pays d'utilisation doivent être respectées.

- Sans les „cachets“, l'étalonnage de la balance n'est pas valable.

Remarques aux balances étalonnées

1. Cachet
2. Recouvrement
3. Commutateur d'étalonnage
4. Timbre d'étalonnage

9.4 Linéarisation (seulement les modèles non étalonnés)

La linéarité indique le plus grand écart possible pour l'affichage du poids sur une balance par rapport à la valeur du poids de contrôle respectif tant en valeurs positives que négatives sur toute l'étendue de pesage.

Si un écart de linéarité est constaté lors d'une vérification des moyens de contrôle, celui-ci peut être amélioré par une linéarisation.

• Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser la linéarisation.
• Les poids de contrôle à utiliser doivent être adaptés aux spécifications de la balance, voir au chap. 2.4 „vérification des moyens de contrôle“.
• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.
• Après linéarisation, il faut exécuter un calibrage, voir au chap. 2.4 „vérification des moyens de contrôle“.

Tab. 1: Points d'ajustage

Poids d'ajustage	GAB 6K0.05N	GAB 12K0.1N	GAB 30K0.2N
1.	0 kg	0 kg	0 kg
2.	2 kg	4 kg	10 kg
3.	4 kg	8 kg	20 kg
4.	6 kg	12 kg	30 kg

Commande	Afficheur
Réalisation de la linéarisation:⇒ Mettre en marche la balance et pendant la vérification automatique appuyer sur ˆme temps.„LoAd 0“ suivi par LoAd 1“ est affiché.	↓
⇒ Mettre le deuxième poids d’ajustage.⇒ Après l’apparition de l’affichage de stabilité „LoAd 2“ est affiché
⇒ Mettre le troisième poids d’ajustage⇒ Après l’apparition de l’affichage de stabilité „LoAd 3“ est affiché
⇒ Mettre le troisième poids d’ajustage (charge maxi)⇒ Après l’apparition de l’affichage de stabilité „LoAd 2“ est affiché
⇒ Troisième poids d’ajustage⇒ Après l’apparition de l’affichage de stabilité „LoAd 1“ est affiché
⇒ Deuxième poids d’ajustage⇒ Après l’apparition de l’affichage de stabilité „LoAd 0“ est affiché
⇒ Premier poids d’ajustage (plateau de pesée vide)⇒ Une fois la linéarisation correctement réalisée la balance revient automatiquement en mode de pesée.

10.1 Pesage

Mettre en circuit la balance sur l'interrupteur marche / arrêt à droite et au bas de la balance. La balance effectue un contrôle automatique. Dès que l'affichage du poids „0.0“ apparaît, la balance est prête à peser.

- Sur la balance peut, en cas de besoin, être remise à zéro à tout moment.

Exemple d'édition:

N 0.500 kg

10.2 Pesée avec tare

(Exemple)

Déposer le récipient de pesée. Après contrôle de la stabilité, appuyez sur la touche.

L'affichage du zéro et le symbole NET apparaissent.

Ceci indique que l'enregistrement interne du poids du récipient a eu lieu.

Une fois le contenant de tare enlevé, son poids total apparaît en affichage négatif.

La procédure de tarage peut être répétée à volonté, par exemple pour le pesage de plusieurs composants constituant un mélange (ajout). La limite est atteinte, lorsque toute la gamme de pesage est sollicitée.

Pour effacer la valeur de la tare, déchargez le plateau de

pesée et appuyez sur TARE ↑

Exemple d'édition:

Poids net:

0.500 kg

10.3 Pesée à pourcentage

Le mode pesée à pourcentage permet l'affichage du poids en pourcent, rapporté à un poids de référence.

→ Délestez la balance et mettez à zéro

Poser le poids de référence qui correspond à 100% sur le plateau de pesée

(Exemple)

→ Appuyer sur

Dans l'affichage apparaît 100,00 %

⇒ Retirer le poids de référence. L'affichage retourne à 0,00 %.

Mettre l'échantillon. Sur l'affichage apparaît le pourcentage de l'échantillon par rapport au poids de référence.

En appuyant sur la balance, elle change à l'affichage de gramme-kilogramme.

Exemple d'édition:

Pourcent:

G. 199.99%

10.4 Comptage de pièces

La balance, avant de pouvoir compter les pièces, doit connaître le poids unitaire moyen (ce qu'il est convenu d'appeler la référence). À cet effet, il faut mettre en chantier une certaine quantité des pièces à compter. La balance détermine le poids total et le divise par le nombre de pièces (ce qu'il est convenu d'appeler la quantité de référence). C'est sur la base du poids moyen de la pièce qu'est ensuite réalisé le comptage.

(exemple)

⇒ Mettre le nombre de pièces de référence ⇒ Appuyer sur, la balance change au mode comptage de pièces; le nombre de pièces référentiel 10, P 10 apparaît. En appuyant sur, t'est possible d'appeler les nombres de pièces référentiels 10, 20, 50, 100 et 200. → Confirmer sur

Une ligne est brièvement affichée avant que la balance affiche le nombre de pièces correspondant.

(exemple)

↓ ↓

La touche ⚠️ permet de commuter entre le poids de référence, le poids total et la quantité de pièces. → Sur appel de la touche F, la balance retourne en mode de pesage.

10.5 Pesée avec gamme de tolérance

En pesant dans la plage de tolérance, vous pouvez définir une valeur-seuil supérieure et inférieure afin de vous assurer que les matières pesées se trouvent exactement entre les seuils de tolérance établis.

L'appareil affiche tout dépassement des seuils de tolérance vers le haut ou vers le bas au moyen d'un signal acoustique.

Signal sonore :

Le signal acoustique dépend du réglage dans le bloc de menu „BEEP“ (voir chap. 11 Menu).

En option:

• 0 Aucun signal dans la pesée de tolérance - 1 Un signal acoustique retentit si le produit pesé est dans la plage de tolérance - 2 Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance

Signal visuel :

Les symboles de flèche indiquent si le produit pesé se trouve bien entre les deux valeurs seuil extrêmes.

Les symboles fournissent l'information suivante :

1. Le produit pesé est au-delà du seuil de tolérance supérieur
2. Produit pesé est compris dans le domaine de tolérance
3. Produit pesé au-dessous du seuil de tolérance inférieur

10.5.1 Fonction signalisation

En utilisant une signalisation, le suivant peut être affiché : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

Voyant rouge

Le produit pesé est au-delà du seuil de tolérance supérieur.

Voyant jaune

Produit pesé au-dessous du seuil de tolérance inférieur

Voyant vert

Produit pesé est compris dans le domaine de tolérance

Réglages :

Délestez la balance et mettez à zéro

Appuyer sur TOL Le numéro gauche clignote et le symbole HI est affiché

(Exemple)

Saisir la valeur seuil supérieure sur TOL et TARE

Confirmer la valeur seuil supérieure sur 0. La balance change à la saisie de la valeur seuil inférieure.

(Exemple)

⇒ Saisir la valeur seuil inférieure sur TOL et TARE.

Confirmer la valeur seuil inférieure sur TOL et TARE.

La balance change à l'affichage zéro.

Mettre à zéro la valeur saisie à l'aide de

Pesée avec gamme de tolérance

Tarer en utilisant un récipient de pesage. Déposez les matières à peser, le contrôle des tolérances est lancé.

• Le contrôle de la tolérance n'est pas activé lorsque le poids se trouve en dessous de 20d.

10.6 Totalisation manuelle

Grâce à cette fonction, les valeurs pondérales une par une sont additionnées dans la mémoire de totalisation et, s'il y a une imprimante, imprimées si l'affichage de

stabilité apparaît et la touche PRINT ESCT enfoncée.

(afin d'activer cette fonction, voir chap. 11 Menu: ACC on)

(Exemple)

Mettre le produit à peser. Attendez jusqu'à ce qu'apparaisse l'affichage de la stabilité. O

Appuyer sur ACC 1 apparaît suivi par la valeur pondérale et la valeur pondérale est reprise dans la mémoire de totalisation et imprimée, le cas échéant

(Exemple)

(Exemple)

⇒ Retirer le produit à peser A Les autres objets à peser ne peuvent être additionnés que lorsque l'affichage est à zéro.

⇒ Mettre le produit à peser B Attendez jusqu'à ce qu'apparaisse l'affichage de la stabilité ○

Appuyer sur de nouveau ACC 2, suivi par le poids total, sera affiché et la valeur pondérale est additionnée dans la mémoire de totalisation et imprimée, le cas échéant.

(Exemple)

Retirer le produit à peser B Les autres objets à peser ne peuvent être additionnés que lorsque l'affichage est à zéro.

Le cas échéant, ajoutez pour la totalisation d'autres objets à peser comme décrit précédemment. Tenez compte du fait que la balance doit être déchargée entre les différentes pesées.

Ce procédé peut être répété tant de fois jusqu'à ce que la capacité de la balance soit épuisée.

Affichage des données de pesée mémorisées:

Délester le plateau de pesée et appuyer sur PRINT ESC, le nombre de pesées suivi par le poids total est affiché et imprimé.

Effacer les données de pesée:

Avec plateau de pesée délesté, appuyer sur PRINT ESC et successivement sur F C. Toutes les données dans la mémoire de totalisation sont effacées.

Exemple d'édition:

1. Pesée:

No. 1

G 0.200 kg

C 0.200 kg

1. Pesée

No. 2

G 0.050 kg

C 0.250 kg

1. Pesée

No. 3

G 2.000 kg

C 2.250 kg

**************************

Nombre de pesées / Somme totale:

No. 3

C 2.250 kg

****************************************************************************************

10.7 Totalisation automatique

Par cette fonction, les valeurs de pesées individuelles sont additionnées automatiquement dans la mémoire de totalisation et éditées sur une imprimante raccordée en option.

Afin d'activer cette fonction, voir chap. 11 Menu : „ACC on“)

⇒ Mettre le produit à peser A Un signal acoustique retentit à la fin du contrôle de la stabilité. La valeur d'affichage est ajoutée à la mémoire de somme.

Retirer le produit à peser A ACC 1 suivi par la valeur pondérale est affiché et imprimé, le cas échéant.

Après, la balance change à l'affichage zéro.

→ Posez les objets à peser B sur la balance. Un bip signale la fin du contrôle de la stabilité. La valeur pondérale est ajoutée à la mémoire de somme.

⇒ Retirer le produit pesé B

⇒ ACC 2 suivi par le poids total est affiché et imprimé, le cas échéant.

Après, la balance change à l'affichage zéro

Le cas échéant, ajoutez pour la totalisation d'autres objets à peser comme décrit précédemment. Tenez compte du fait que la balance doit être déchargée entre les différentes pesées. Ce procédé peut être répété tant de fois jusqu'à ce que la capacité de la balance soit épuisée.

Affichage des données de pesée mémorisées:

Délester le plateau de pesée et appuyer sur nombre de pesées suivi par le poids total. Le poids total est affiché et imprimé.

Effacer les données de pesée:

Avec plateau de pesée délesté, appuyer sur PRINT ESC et successivement sur F C. Toutes les données dans la mémoire de totalisation sont effacées.

Exemple d'édition:

1. Pesée:

No. 1

G 0.200 kg

C 0.200 kg

1. Pesée

No. 2

G 0.050 kg

C 0.250 kg

1. Pesée

No. 3

G 2.000 kg

C 2.250 kg

Nombre de pesées / Somme totale:

No. 3

C 2.250 kg

i	Les deux points suivants délimitent le processus de totalisation:1. totaliser max. 99 fois2. nombre des décimales

11.1.1 Modèles non étalonnables

Appel du menu[IMAGE]	En mode de pesée appuyer sur [IMAGE] et [IMAGE] au même temps. Le premier point de menu InC 5 est affiché
Sélectionner le bloc de menu	⇒ Sur [IMAGE] peuvent être appelés successivement les différents points de menu les uns après les autres.
Changer les réglages	⇒ Sur [IMAGE] peut être commuté vers les réglages disponibles.
Valider le réglage / quitter le menu	⇒ Soit mémoriser sur [IMAGE] soit rejeter sur [IMAGE].
Retour en mode de pesage	⇒ Pour sortir du menu enfoncer la touche [IMAGE].

11.1.2 Modèles étalonnables

Appel du menur dual	⇒ Allumer la balancePendant que la balance fait son autocontrôle,appuyer sur et au même temps.Le premier point de menu r dual est affiché
Sélectionner le bloc de menu	⇒ Sur peuvent être appelés successivement les différents points de menu les uns après les autres.
Changer les réglages	⇒ Le commutateur d’étalonnage et la touche permettent de commuter vers les réglages disponibles.
Valider le réglage / quitter le menu	⇒ Soit mémoriser sur -0 soit rejeter sur ESC.
Retour en mode de pesage	⇒ Pour sortir du menu enfoncer la touche C.

11.2.1 Modèles non étalonnables

Bloc de menu Menu princ.	Point de menu Menu subsidiaire	Réglages disponibles / Explication
InC 5*	InC5...	non documenté
	InC 10...
	InC 20...
	InC 50.
EL Au....off* Eclairage d'arrière-plan	EL on	Eclairage d'arrière-plan en marche
	EL Au	Eclairage d'arrière-plan automatiquement à l'arrêt
	EL off	Eclairage d'arrière-plan à l'arrêt
Au off* Mode de totalisation	Au oFF	Mode de totalisation manuel: Totalisation et édition à l'imprimante/PC en appuyant sur
	Au on	Mode de totalisation automatique: Totalisation automatique et édition à l'imprimante/PC
	P Cont	Edition continue des données
b 4800* Vitesse de transmission	Possibilités de réglage du taux baud: 600/1200/2400/4800/9600
tP* Edition imprimée	tP Edition de	la valeur pondérale
	LP50	KERN-Label-Printer
ACC on* Mode de totalisation	ACC on	Fonction de totalisation en marche
	ACC off	Fonction de totalisation à l'arrêt
A2 2d*	A 0,5d	non documenté
	A 1d
	A 2d
	A 4d
Ut on*	non documenté
Ut off*	non documenté
bEEP1*Signalacoustique	0	Aucun signal acoustique pendant la pesé de tolérance
	1	Signal acoustique si le poids dedans des valeurs seuil
	2	Signal acoustique si le poids en dehors des valeurs seuil
SPd 15*Vitesse d'affichage	SPd 15	non documenté
	SPd 30
	SPd 60
oF 0*Auto off	Auto off après 0, 3, 5, 15, ou 30 minutes
return*	Retour en mode de pesée

* réglé en usine

11.2.2 Modèles étalonnables

Bloc de menu Menu princ.	Point de menu Menu subsidiaire	Réglages disponibles / Explication
r dUAL* r 3000		Gamme de pesée
	r 6000
	r dUAL
EL Au* Eclairage d'arrière-plan	EL on	Eclairage d'arrière-plan en marche
	EL Au	Eclairage d'arrière-plan automatiquement à l'arrêt
	EL off	Eclairage d'arrière-plan à l'arrêt
Au off* Edition de données	Au on	Edition de données automatique de valeurs de pesée stables
	Au off	Aucune émission de données
	P Cont	Emission permanente de valeurs stables de pesée
b 9600* Vitesse de transmission	Possibilités de réglage du taux baud: 600/1200/2400/4800/9600
ACC on* Mode de totalisation	ACC on	Fonction de totalisation en marche
	ACC off	Fonction de totalisation à l'arrêt
tP Edition imprimée	tP	Edition de la valeur pondérale
	LP50	KERN-Label-Printer
Ut on*	non documenté
Ut off*	non documenté
bEEP 1* Signal acoustique	0	Aucun signal acoustique pendant la pesé de tolérance
	1	Signal acoustique si le poids dedans des valeurs seuil
	2	Signal acoustique si le poids en dehors des valeurs seuil
SPd 15* Vitesse d'affichage	SPd 7.5	non documenté
	SPd 15
	SPd 30
	SPd 60
oF 0* Auto off	Auto off après 0, 3, 5, 15, ou 30 minutes
return*	Retour en mode de pesée

* réglé en usine

12.1 Interface RS232

L'interface RS 232 permet de réaliser des échanges de données bidirectionnels entre la balance et des appareils externes. Le transfert des données est asynchrone et sous forme de codification ASCII.

12.1.1 Caractéristiques techniques

Code ASCII • 8 données bits • Taux baud pouvant être sélectionné entre 600, 1200, 2400, 4800, 9600 bps • Fiche miniature nécessaire (D-Sub 9 pôles) • Aucune parité - Pour la mise en œuvre d'une interface, seul le recours à un câble d'interface KERN respectif de max. 2 m permet un fonctionnement irréprochable

12.1.2 Attribution des broches de la douille de sortie de la balance

Pin 2: Output

Pin 3: Input, non utilisé

12.1.3 Description du transfert des données

Exemple:

Header1

,

Header2

,

-/space

W1

W2

W3

W4

W5

W6

W7

,

unit

terminator

Header 1	2 byte, St ou US, ST=valeur de pesée stable, US=valeur de pesée instable
Header 2	2 byte, G ou N, G = poids brut, N = poids net
space	Espace
W1-W7	Valeur pondérale avec place décimale
Unit	2 byte, kg ou lb
Terminator	(CR=Carriage return =retour de chariot)(LF= Line Feed = avance de ligne)

12.2 Commandes à distance

Les ordres de télécommande sont transmis par l'unité de télécommande à la balance sous forme de code ASCII. Après que la balance a reçu les ordres, elle émet les données suivantes.

Il convient d'observer ici que les ordres de télécommande suivants doivent être émis sans CR LF à la suite.

T : tare	Tarage
Z : zéro	Mise à zéro
S : statut stable	Envoi de la valeur stable de pesée
W :	Envoi des valeurs stables et instables de pesée
P :	Envoi du nombre de pièces

13.1 Nettoyage

Avant le nettoyage, coupez l'appareil de la tension de service.

N'utiliser pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié de lessive douce de savon. Veillez à ce que les liquides ne puissent pas pénétrer dans l'appareil et frottez ensuite ce dernier avec un chiffon doux sec pour l'essuyer.

Les poudres/restes d'échantillon épars peuvent être retirés avec précaution à l'aide d'un pinceau ou d'un aspirateur-balai.

Retirer immédiatement les matières à peser renversées sur la balance.

13.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN.

Avant d'ouvrir l'appareil, couper ce dernier du secteur.

13.3 Élimination

L'élimination de l'emballage et de l'appareil doit être effectuée par l'utilisateur selon le droit national ou régional en vigueur au lieu d'utilisation.

13.4 Messages d'erreur

Message d’erreur	Description	Causes possibles
	Dépassement de la gamme de remise à zéro à la mise en marche de la balance ou à l’appel de (normalement 4% maxi)	Objet sur la plaque de peséeSurcharge lors de la mise à zéroAjustage non conformeCellule de pesée endommagéeSystème électronique endommagé
	Panne du clavier	Manipulation non conforme de la balance
	Valeur en dehors du domaine du convertisseur A/D	Cellule de pesée endommagéeSystème électronique endommagé
	Le point zéro n’a pas pu être initialisé	Cellule de mesure défectueuse/surchargéeObjets sur la plateforme / en contactCale de transport n’était pas enlevéeCarte mère défectueuse

Au cas où d'autres messages d'erreur apparaissent, arrêter puis rallumer la balance. En cas de persistance du message d'erreur, faites appel au fabricant.

14 Aide succincte en cas de panne

En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Aide:

Défaut cause possible

L'affichage de poids ne s'allume pas.

• La balance n'est pas en marche.
• La connexion au secteur est coupée (câble de secteur défectueux).
• Panne de tension de secteur.
• L'accumulateur a été inversé à son insertion ou est vide

L'affichage du poids change sans discontinuer

• Courant d'air/circulation d'air • Vibrations de la table/du sol - Le plateau de pesée est en contact avec des corps étrangers. - Champs électromagnétiques/charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Le résultat de la pesée est manifestement faux

• L'affichage de la balance n'est pas sur zéro - L'ajustage n'est plus bon. - Changements élevés de température. - Le temps de préchauffage n'a pas été respecté. - Champs électromagnétiques/charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Au cas où d'autres messages d'erreur apparaissent, arrêter puis rallumer la balance. En cas de persistance du message d'erreur, faites appel au fabricant.

15 Déclaration de conformité

Vous trouvez la déclaration de conformité CE-UE actuelle en ligne sous:

www.kern-sohn.com/ce

Dans le cas de balances étalonnées (= de balances à la conformité évaluée), la déclaration de conformité est comprise dans les fournitures.
