| Type de produit | Boucle d'induction mobile |
| Marque | Geemarc |
| Modèle | LoopHear 102 V2 |
| Alimentation | 9 batteries rechargeables NiMH 1,2 V / 800 mAh + adaptateur secteur 15 V / 1,5 A |
| Autonomie | Environ 4 à 5 heures en continu, jusqu'à 12 heures en veille |
| Zone de couverture | Environ 1 m² (boucle intégrée) |
| Fonctions principales | Boucle d'induction intégrée, microphone intégré, entrée audio auxiliaire (prise 3,5 mm), écouteur HAC avec support, microphone externe (prise 3,5 mm), réglage volume et puissance de boucle, indicateurs LED |
| Connectivité | Prise microphone externe (3,5 mm rose), prise écouteur (RJ11), entrée audio (3,5 mm bleu), connecteur pour boucle externe |
| Compatibilité | Prothèses auditives en position T, écouteur HAC pour non-appareillés |
| Entretien et nettoyage | Nettoyer avec un chiffon doux. Ne pas utiliser de produits d'entretien. |
| Sécurité | Ne pas ouvrir l'appareil. Ne pas exposer au soleil. Utiliser uniquement l'adaptateur fourni. Tenir à l'écart des sources de chaleur et d'humidité. |
| Garantie | 2 ans pièces et main-d'œuvre |
| Service après-vente | Téléphone : 03 28 58 75 99, Email : sav@geemarc.fr, Site : www.geemarc.com |
| Pays de fabrication | Chine |
| Contenu du colis | 1 LoopHEAR™, 1 adaptateur secteur, 1 écouteur HAC avec support, 1 microphone externe sur pied (câble 1,8 m), 9 batteries rechargeables, 2 vis de fixation, 1 notice d'utilisation |
FOIRE AUX QUESTIONS - LoopHear 102 V2 GEEMARC
Questions des utilisateurs sur LoopHear 102 V2 GEEMARC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Téléphone au format PDF gratuitement ! Retrouvez votre notice LoopHear 102 V2 - GEEMARC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LoopHear 102 V2 de la marque GEEMARC.
MODE D'EMPLOI LoopHear 102 V2 GEEMARC
Parc de l'Etoile, 2 Rue Galilée, 59791 Grande-Synthe, France.
Vérifiez si une version plus récente de ce guide d'utilisation est disponible sur notre site Internet www.geemarc.com.
SOMMAIRE 19
INTRODUCTION...... 20
Contenu du colis 21
DESCRIPTION 22
INSTALLATION 24
Mise en place 24
Utilisation du LoopHEAR™ 27
FONCTIONNEMENT...28
Allumer le LoopHEAR™ 29
Eteindre le LoopHEAR™ 29
Installation et mise en fonctionnement 29
Utilisation de l'écouteur HAC 31
Utilisation du microphone externe 31
Utilisation de l'entrée audio 32
Significations des LEDs 32
PROBLEMES EVENTUELS 33
INFORMATIONS GENERALES 34

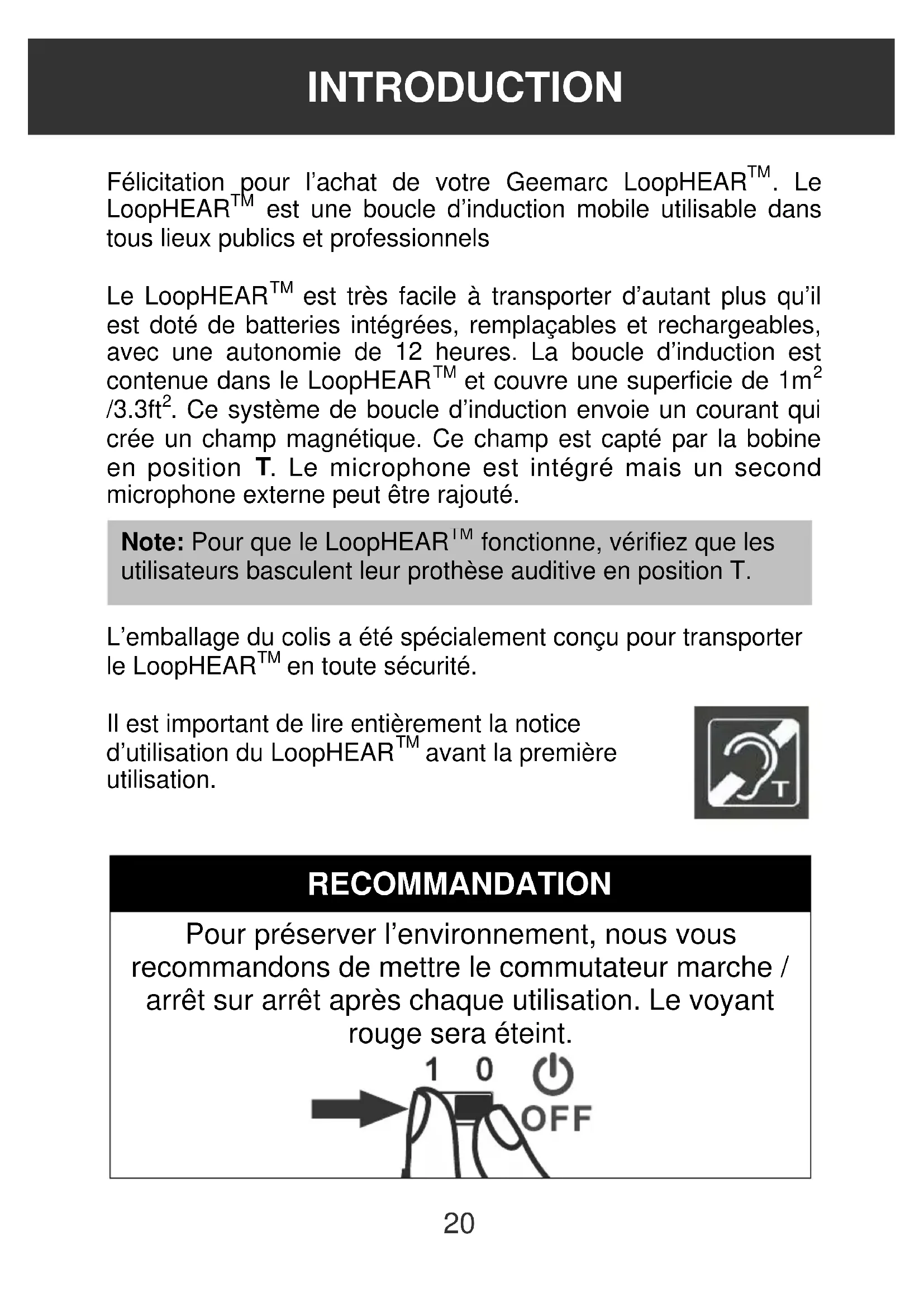

Félicitations pour l'achat de votre Geemarc LoopHEAR™. Le LoopHEAR™ est une boucle d'induction mobile utilisable dans tous lieux publics et professionnels.
Le LoopHEAR ^TM est très facile à transporter d'autant plus qu'il est doté de batteries intégrées, remplaçables et rechargeables, avec une autonomie de 12 heures. La boucle d'induction est contenue dans le LoopHEAR ^TM et couvre une superficie de 1m²/3.3ft². Ce système de boucle d'induction envoie un courant qui crée un champ magnétique. Ce champ est capté par la bobine en position T. Le microphone est intégré mais un second microphone externe peut être rajouté.
Note: Pour que le LoopHEAR™ fonctionne, vérifiez que les utilisateurs basculent leur prothèse auditive en position T.
L'emballage du colis a été spécialement conçu pour transporter le LoopHEAR™ en toute sécurité.
Il est important de lire entièrement la notice d'utilisation du LoopHEAR™ avant la première utilisation.
Pour préserver l'environnement, nous vous recommandons de mettre le commutateur marche / arrêt sur arrêt après chaque utilisation. Le voyant rouge sera éteint.
Contenu du colis
Une fois le colis déballé, vérifiez que vous disposez de l'ensemble des éléments présentés ci-après :
• 1 LoopHEAR™ - 1 adaptateur secteur. ( Il existe plusieurs modèles spécifiques d'adaptateur secteur et celui délivré dépend du pays ) - Version Européenne – adaptateur secteur type VDE - Autres – adaptateur secteur avec 3 types de prise secteur (UK, VDE ou US)
• 2 vis pour la fixation sur le bureau • 1 écouteur avec support - 1 microphone externe sur pied avec 1.8 mètres de cordon, • 9 batteries rechargeables NiMh 1.2V/800mAh • 1 notice d'utilisation
Description générale
Vue de face Indicateur de Niveau Champ Magnétique
Vue arrière
LEDs indiquant le niveau de la batterie et le niveau de sortie de la boucle
Vue de la base
Couvercle amovible pour fixation sur bureau

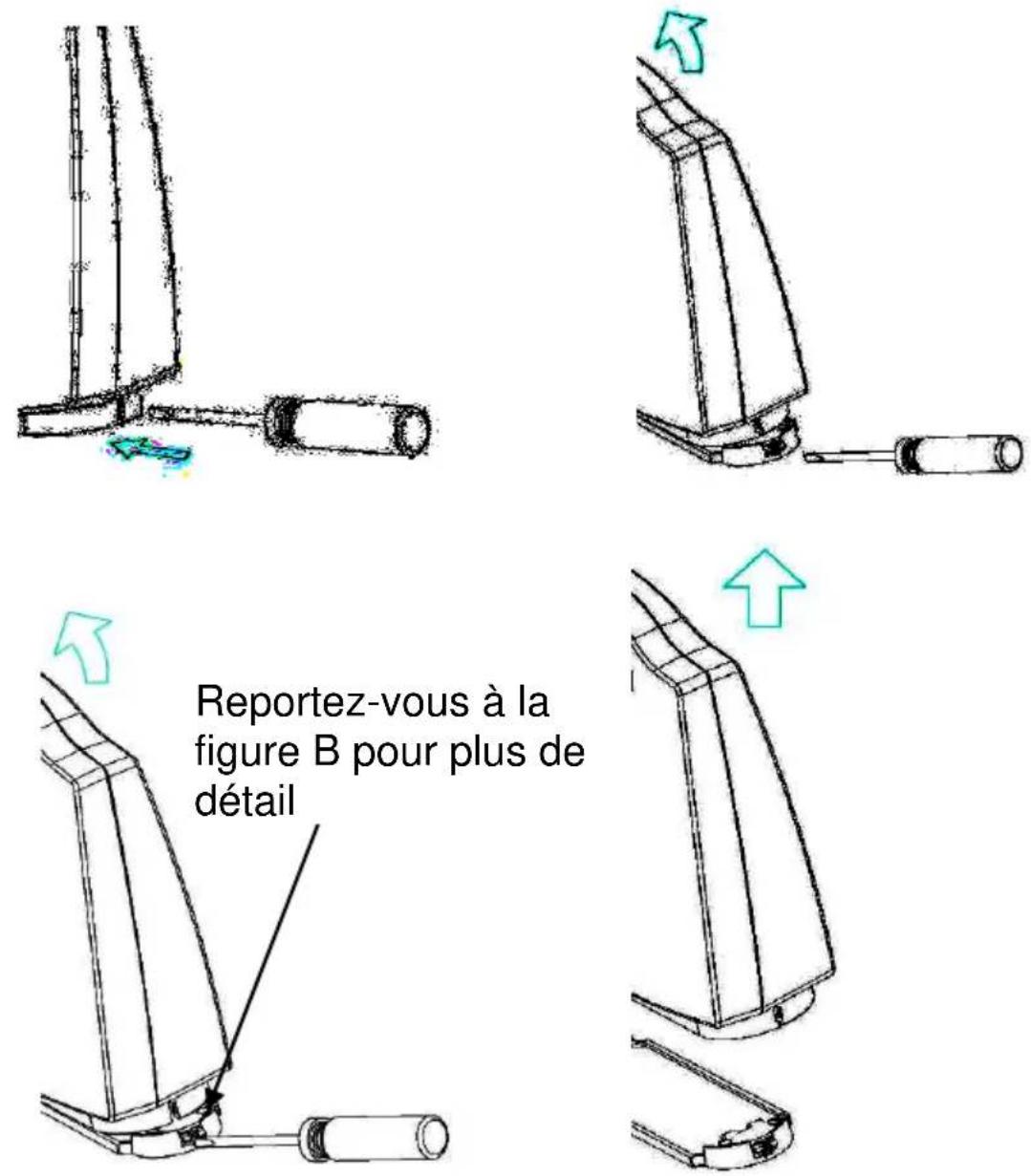

Installation du bloc de batterie
Retirez le couvercle de protection comme décrit ci-dessous :

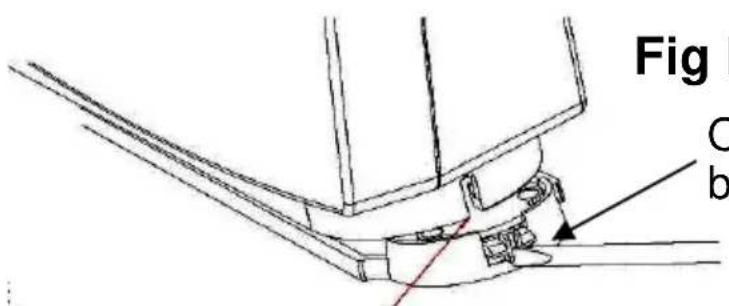

Insérez un tournevis à l'intérieur du compartiment pour ouvrir le couvercle de protection, situé sur le côté droit de l'appareil. Poussez le tournevis délicatement vers le bas – cela libérera le couvercle.
Installation
Ouverture du compartiment à batterie
Ouvrez le bloc de batterie (1,2).
Retirer la languette du compartiment (3,4).
Remplacez le capot du compartiment à batterie.
ATTENTION: Veuillez utiliser seulement les batteries et l'adaptateur secteur fourni avec le produit ou par GEEMARC. En utilisant des autres batteries ou un autre adaptateur secteur, vous pouvez endommager votre produit. Le produit sera mis en hors garantie.
Installation

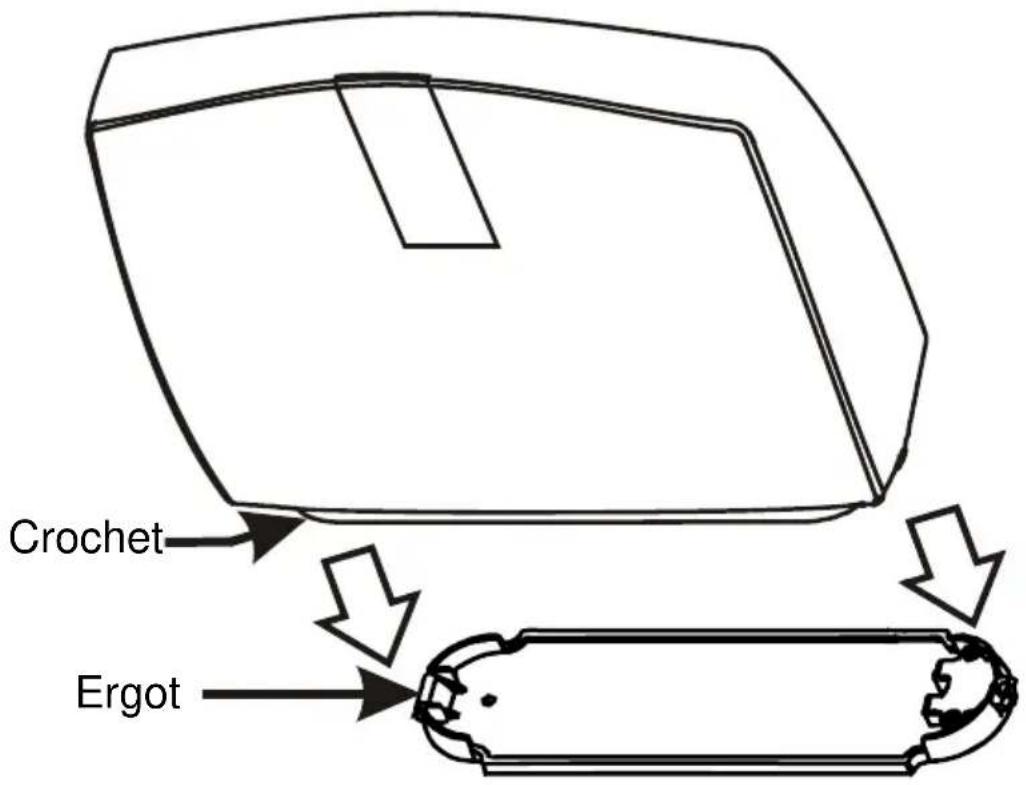

Remettez le couvercle en plaçant le crochet de celui-ci à gauche du LoopHEAR™.
Appuyez sur le couvercle pour fermer.

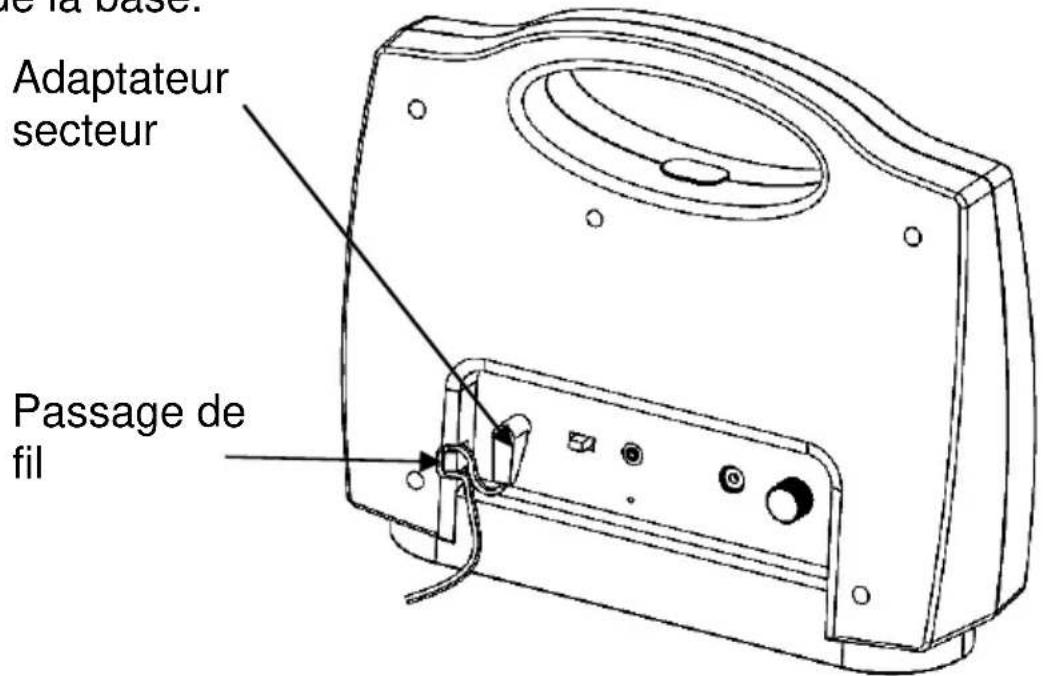

Branchez l'adaptateur secteur à une prise murale.
Branchez le cordon électrique de l'adaptateur secteur à l'arrière de la base.
Installation
Utilisez « le passage de fil » pour sécuriser la connexion. Avant la première utilisation, la batterie du LoopHEAR™ a besoin d'être chargée pendant 8 heures.
Le voyant blanc en dessous de la poignée s'allumera si les batteries sont chargées. Le voyant passera au VERT lorsqu'elles seront totalement chargées. Mais pour la première charge, mettre les batteries en charge durant 8 Heures avant utilisation.
Utilisation du loophear™
Pour recevoir un son optimal du LoopHEAR™, placez-le en face de l'utilisateur. Vous pouvez l'utiliser de deux façons :
De façon mobile
Vous pouvez transporter le LoopHEAR ^TM lors de vos déplacements. Il peut être utilisé partout et immédiatement sans aucune configuration préalable.
De façon semi fixe
Vous pouvez installer le LoopHEAR ^TM à un endroit spécifique.
Pour le fixer, suivez les instructions décrites ci-dessous :
1) Choisissez l'emplacement pour fixer le LoopHEAR™ 2) Retirez le couvercle de protection (voir description page 25) 3) Fixez le LoopHEAR™ sur une table ou un bureau en utilisant les trous situés sur le couvercle. 4) Replacez le LoopHEAR™ sur le couvercle fixé (voir description page 25)

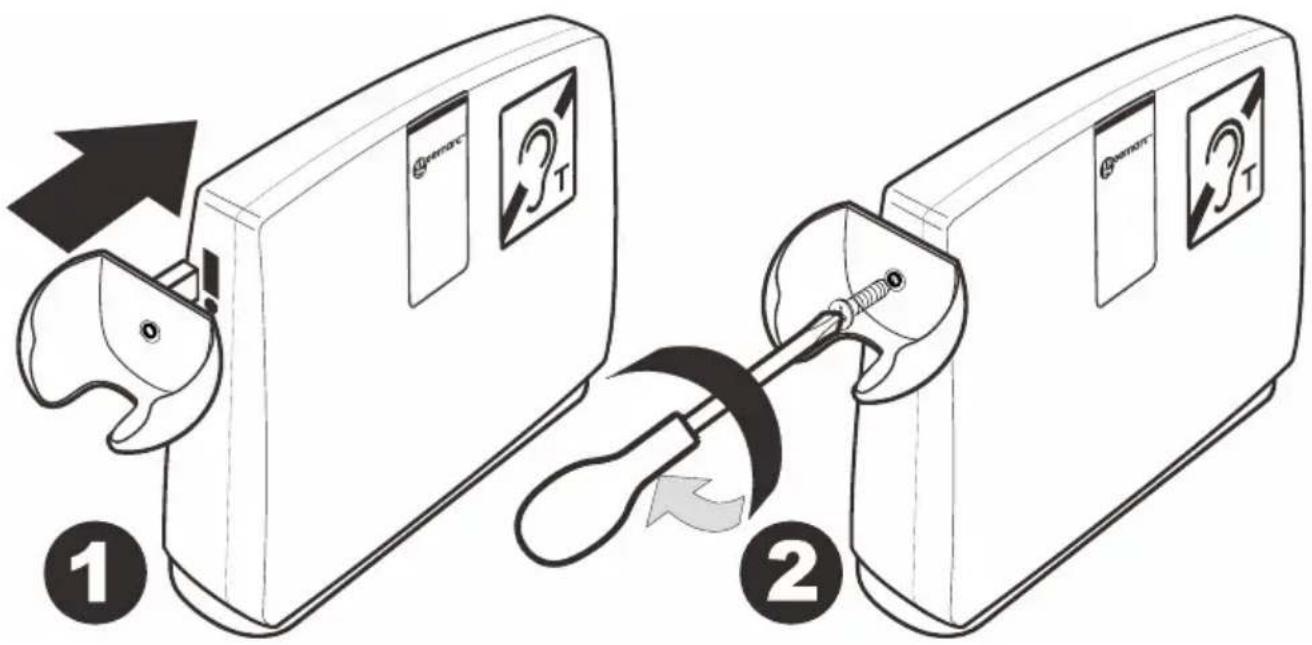

Fixation du support de l'écouteur
Le support de l'écouteur peut être placé soit sur le côté droit, soit sur le côté gauche du LoopHEAR™.
Pour fixer le support de l'écouteur, suivez la procédure ci-dessous :
Placez le support dans le guide du LoopHEAR™.
Mettez la vis de fixation comme sur le dessin 2.
L'écouteur peut maintenant être placé dans son support.
Remarque:
L'écouteur est doté d'un capteur magnétique qui veillera à couper l'écouteur lorsque celui-ci sera replacé sur son socle.
Allumer le loophear™
Basculez l'interrupteur du LoopHEAR™ sur la position « 1 » situé derrière l'appareil. Le voyant rouge juste à côté s'allumera en rouge.
Eteindre le loophear™
Après utilisation, basculez l'interrupteur sur "0" situé derrière l'appareil.

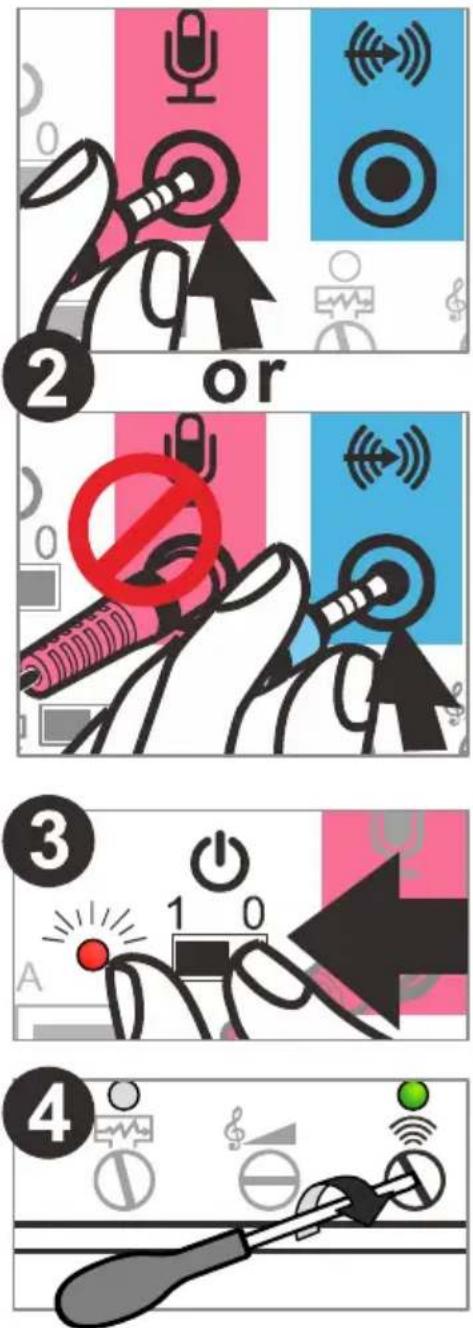

Installation et mise en fonctionnement
- Choisissez un endroit libre de toute interférence, de champs magnétique ou électrique pour l'installation et l'utilisation du LH102. Installez-le et veillez à la fixation des câbles.
- Connectez le microphone de bureau à la prise Micro. (ou si nécessaire une source auxiliaire sur l'entrée audio). Notez que si une source auxiliaire est connectée, l'entrée micro ne fonctionne plus.
- Mettre l'interrupteur sur Marche et contrôler si le voyant s'éclaire en rouge.
- Appliquer le signal d'entrée (par exemple en parlant dans le micro ou en écoutant de la musique). Pour l'entrée auxiliaire, la sensibilité peut être ajustée avec un petit tournevis plat via le bouton jusqu'à ce que le voyant vert s'allume.

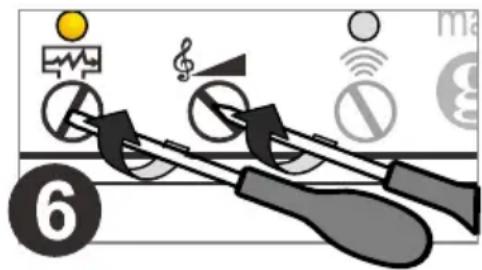

- Le LH102 est déjà réglé en usine pour obtenir les performances optimales pour la transmission de champ magnétiques, mais en fonction de vos besoins, vous pouvez changer le niveau du champ magnétique ou la réponse fréquentielle. Utilisez un petit tournevis plat pour régler la puissance dans la boucle et la réponse fréquentielle.
- Vous pouvez tester la performance du système en utilisant un récepteur de boucle ou de mesure d'intensité de champ. Réglez la tonalité et la puissance de sortie pour atteindre le niveau souhaité.
Le réglage de la tonalité permet de compenser la perte de haute fréquence lors de la transmission. Tournez le potentiomètre de puissance de sortie vers la droite pour obtenir le niveau souhaité. Le voyant de puissance sera plus lumineux plus le courant augmentera.
- Boucle et performance
L'appareil possède une boucle intégrée qui est normalement suffisante pour la plupart des applications.
Cependant, pour augmenter la zone de couverture, on peut utiliser une boucle externe avec les caractéristiques suivantes :
Résistance de boucle 0.3 à 1 ohm
Impédance de boucle 1.3 ohm à 1.6 KHz
Pour les boucles locales, utiliser du fil 0.5 à 1.5 mm2 ou 22 à 16 AWG
La boucle externe peut être connectée à l'arrière de l'appareil. Appuyez sur les loquets et insérez les fils de votre boucle externe. Si vous utilisez la boucle externe, placez l'interrupteur sur la position EXT.
Utilisation de l'écouteur
Un écouteur (Compatible prothèse auditive) est également fourni pour les personnes qui ne sont pas appareillées ou qui désirent un renforcement supplémentaire d'écoute.
Connectez le connecteur RJ11 avec détrompeur sur le côté à l'arrière de l'appareil repéré en vert.
L'écouteur possède un capteur magnétique qui le commute automatiquement en marche une fois décroché et l'arrête une fois reposé sur son socle.
Le niveau de l'écoute est ajustable grâce au bouton de réglage du volume situé derrière l'appareil. (Tournez le bouton vers la droite pour l'augmenter).
Utilisation du microphone externe
Branchez le microphone externe dans la prise jack microphone (3.5mm rose) située à l'arrière de l'appareil. Une fois branché, seul le microphone externe fonctionnera.
Remarque : Lorsque le signal du microphone (interne ou externe) est amplifié par le LoopHEAR™, les LEDs bleues (situées à l'avant et à l'arrière) clignoteront avec une intensité proportionnelle au niveau de champ émis par la boucle magnétique. (ce qui permet d'adapter lors de la conversation, la distance avec le Microphone).
Utilisation de l'entrée audio
Le LoopHEAR™ peut également transmettre, grâce à sa boucle magnétique, un signal délivré par une source audio externe (télévision, lecteur MP3 ou MP4, ordinateur..... ).
Connectez votre équipement audio au connecteur 3.5mm bleu situé à l'arrière de votre LoopHEAR™. Vous entendrez le signal avec votre prothèse auditive en position T si vous êtes à moins d'un mètre.
La sensibilité peut être ajustée en tournant le bouton de contrôle à l'aide d'un petit tournevis plat.
Significations des voyants
Le produit possède de nombreux voyants en dessous de la poignée, qui s'allument comme suivant :
- La LED bleue clignote en synchronisation avec l'intensité du champ magnétique en façade.
- Lorsque l'adaptateur est connecté
- La LED blanche s'allume si les batteries sont chargées.
- La LED blanche change de couleur en vert si les batteries sont totalement chargées.
- Lorsque l'adaptateur secteur n'est pas connecté et que l'appareil est sur Marche
- Toutes les LEDs sauf la bleue seront éteintes si les batteries sont un niveau de charge satisfaisant.
- La LED rouge s'allume si le niveau des batteries est faible. Lorsque la LED rouge est allumée, veillez à connecter l'adaptateur secteur pour la recharger.
Le voyant lumineux clignote rouge
- Les batteries sont en charge.
Le loophear™ ne fonctionne pas
- Vérifiez que les batteries soient correctement chargées.
Vous entendez des interférences ou vous n'entendez pas correctement :
- Vérifiez que le LoopHEARTM soit allumé et placé en face de vous.
- Placez le LoopHEARTM à côté de vous.
- La LH102 produit minimum 400mA par mètre à une distance de 80cm en accord avec la norme EN60118-4. Ceci permet un champ magnétique effectif, rayonnant sur 2.5m ou plus suivant la sensibilité de la prothèse auditive portée par la personne.
Par exemple, quand elle est utilisée avec les produits Geemarc LH10 ou LH20, une distance de 3m peut être atteinte.
La puissance du champ magnétique peut être ajustée à l'aide du potentiomètre de réglage du courant de boucle situé sur le panneau arrière de la LH102 (Voir page 30 item 5 de la notice d'utilisation), qui permet dans ce cas d'ajuster la distance de détection.
Utilisation des batteries :
Pour que votre LoopHEAR™ soit toujours prêt, suivez les consignes décrites ci-dessous:
- Arrêtez votre LoopHEARTM lorsque vous ne l'utilisez pas.
- Rechargez votre LoopHEARTM si vous l'utilisez plus de 6 heures ou si le voyant lumineux rouge s'allume.
- Rechargez les batteries si votre LoopHEARTM reste inutilisé plus de 4 mois.
D'une manière générale, suivant l'usage, les batteries pourront :
- Rester chargée jusqu'à 4 mois si le LoopHEARTM est éteint.
- Rester en mode veille durant 12 heures (sans utilisation).
- Être utilisée en continu durant 4 à 5 heures (batterie complètement chargée au départ).
Informations générales
Ne pas ouvrir l'appareil. En cas de problème, appelez le Service Après-Vente au 03 28 58 75 99.
Nettoyage de l'appareil
Nettoyez le LoopHEAR ^TM avec un chiffon doux. N'utilisez jamais de produits d'entretien car cela pourrait endommager les composants électriques de l'appareil.
Consignes de sécurité
Ne pas exposer le LoopHEAR ^TM au soleil.
Assurez-vous que le LoopHEAR ^TM soit disposé dans un endroit correctement aéré.
Informations generales
Cet LoopHEAR102 est garanti 2 ans pièces et main-d'œuvre. La date d'achat figurant sur le ticket de caisse fera foi. Cette garantie s'exerce sous réserve d'une utilisation normale de l'appareil. Les dommages occasionnés par les surtensions électriques, la foudre ou par un choc sur l'appareil ne peuvent en aucun cas être couverts par la garantie. En cas de problème fonctionnel et avant de nous retourner votre appareil, contactez notre service après-vente de 8h30 à 12h30 et de 14h00 à 17h00 du Lundi au Jeudi et de 8h30 à 12h30 et de 14h00 à 16h30 le Vendredi.
Raccordement électrique :
LoopHEAR102 est prévu pour fonctionner uniquement avec l'adaptateur secteur 230V 50Hz fourni. (Tension classée "dangereuse" selon les critères de la norme EN62368-1). Par précaution en cas de danger, le bloc d'alimentation secteur sert de dispositif de sectionnement de l'alimentation 230V. Il doit être installé à proximité du matériel et être aisément accessible.
La déclaration de conformité peut être consultée sur le site : www.geemarc.com
Cet appareil est conforme à la section 15 des règlements FCC [ainsi qu'avec la norme RSS-210 de Industry Canada].
Son fonctionnement est soumis aux conditions suivantes:
(1) cet appareil ne doit pas provoquer des interférences dangereuses, et (2) doit accepter toutes les interférences reçues, notamment celles susceptibles d'entraîner un dysfonctionnement de celui-ci.
Recommandations pour le recyclage :
La directive DEEE (Déchet d'Equipement Électrique et Électronique) a été mise en place dans le but d'assurer la collecte sélective en vue de la valorisation, réutilisation ou recyclage des produits en fin de vie.
Lorsque votre produit ne fonctionne plus, ne le jetez pas dans votre poubelle ménagère.
Suivez l'une des procédures décrites ci-dessous :
- Déposez les batteries et votre ancien appareil dans un lieu de collecte approprié.
- Ou rapportez votre ancien appareil au magasin où vous achèterez le nouveau. Il devra l'accepter.
Ainsi, si vous respectez ces instructions, vous faites un geste pour l'environnement et vous contribuez à la préservation des ressources naturelles et à la protection de la santé humaine.
