Type de produit	Luminomètre enregistreur de données
Marque	Extech
Modèle	HD450
Plage de mesure	0 à 400 000 Lux (estimation)
Résolution	0,1 Lux (estimation)
Précision	±5 % (estimation)
Unités	Lux et Foot-candles (FC)
Capacité d'enregistrement	Jusqu'à 10 000 points de données
Mémoire interne	99 enregistrements manuels
Interface PC	USB (câble fourni)
Logiciel fourni	HD450 Data Logger Software (compatible Windows 95/98/NT/XP)
Taux d'échantillonnage	Réglable (1 seconde ou plus)
Affichage	Écran LCD avec rétroéclairage (estimation)
Alimentation	Pile 9V (non fournie)
Dimensions (L x l x H)	Environ 200 x 75 x 35 mm (estimation)
Poids	Environ 300 g (estimation)
Température de fonctionnement	0 à 50 °C (estimation)
Humidité de fonctionnement	Max 80 % HR (estimation)
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Utiliser conformément aux spécifications ; ne pas exposer à des chocs ou à l'eau
Pièces détachées / Réparabilité	Contacter le service après-vente Extech
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - HD450 Extech

Comment connecter le HD450 à un ordinateur ?

Allumez le luminomètre, puis branchez-le au port USB de votre PC à l'aide du câble USB fourni. Lancez le logiciel HD450. Si la connexion réussit, l'écran de l'appareil et la fenêtre du logiciel afficheront la même valeur. Si le voyant indique OFFLINE, vérifiez le branchement du câble, fermez les autres applications et changez de port COM dans le menu.

Quel logiciel utiliser avec le HD450 ?

Le logiciel fourni avec le HD450 s'appelle HD450 Data Logger Software. Il est compatible avec Windows 95/98, Windows NT 4.0 (ou plus récent) et XP. Il permet de visualiser les données en temps réel, de les enregistrer, de télécharger les données de l'appareil et de les afficher sous forme graphique ou textuelle.

Comment télécharger les données enregistrées dans le HD450 ?

Connectez l'appareil au PC et lancez le logiciel. Cliquez sur Data-Logger (D) dans le menu principal. Les jeux de données apparaîtront dans une liste sur la gauche. Faites un double-clic sur un enregistrement pour visualiser les données sur un graphique. Vous pouvez également cliquer sur Mem (M) pour télécharger les 99 points de mémoire stockés.

Comment régler le taux d'échantillonnage ?

Après avoir établi la connexion, cliquez sur l'icône (ou RealTime). Une boîte de dialogue Taux d'Échantillonnage s'affiche. Entrez un nombre entier (1 ou plus) pour définir l'intervalle en secondes entre chaque mesure, puis cliquez sur OK. Les données commenceront à être tracées en temps réel.

Comment utiliser la fonction de zoom sur le graphique ?

Pour effectuer un zoom avant, appuyez sur le bouton gauche de la souris et tracez un rectangle autour de la zone que vous souhaitez agrandir, puis relâchez le bouton. Utilisez la barre de défilement pour naviguer dans les données. Pour annuler le zoom et revenir à l'affichage complet, cliquez sur l'icône Annuler Zoom ().

Comment sauvegarder les données mesurées ?

Cliquez sur l'icône Sauver (disquette) dans la barre d'outils. Une boîte de dialogue de sauvegarde s'ouvre. Nommez le fichier et enregistrez-le avec l'extension par défaut. Le fichier sera sauvegardé en deux formats : un fichier .AsmDat (pour le logiciel) et un fichier .TXT (automatiquement créé sur le bureau) utilisable dans un tableur ou un traitement de texte.

Comment ouvrir un fichier de données sauvegardé ?

Cliquez sur l'icône Ouvrir (dossier). Dans la fenêtre, vous pouvez choisir Open Graph File (*.AsmDat) pour afficher les données sous forme de graphique, ou Open List File (*.MemDat) pour les afficher sous forme de tableau de valeurs. Sélectionnez le fichier et cliquez sur Open.

Quelle est la plage de mesure du HD450 ?

Le HD450 est un luminomètre capable de mesurer l'éclairement lumineux. Bien que non spécifié exactement dans la notice, les modèles similaires couvrent de 0 à 400 000 Lux avec une résolution de 0,1 Lux et une précision de ±5 %. L'appareil peut également afficher les mesures en Foot-candles (FC).

Comment interpréter les courbes du graphique ?

Le graphique en temps réel affiche les valeurs d'éclairement (en Lux ou FC) en fonction du temps. Un curseur vertical apparaît lorsque vous déplacez la souris sur le graphique ; la valeur et l'heure du point sont indiquées en bas du graphique. Les valeurs maximales, minimales et moyennes sont également calculées et affichées en haut du graphique.

Que faire si la connexion USB échoue ?

Vérifiez que le câble USB est correctement branché et qu'il n'est pas défectueux (essayez un autre câble si possible). Fermez toutes les autres applications qui pourraient utiliser le port COM. Dans le logiciel, allez dans le menu COM Port et essayez un autre port (COM1, COM2, etc.). Attendez quelques secondes après chaque changement pour que la connexion s'établisse. Si le problème persiste, redémarrez l'appareil et le PC.

MODE D'EMPLOI HD450 Extech

Luminomètre enregistreur de données HD450

Ce logiciel peut recevoir les données du HD450 quand l'appareil est connecté à un PC et peut aussi télécharger les données enregistrées dans la mémoire de l'appareil. Les données peuvent être affichées graphiquement, sous forme de texte ou dans des logiciels similaires. Les fonctions principales apparaissent sur la fenêtre principale.

Le nombre de points de données maximum est 10 000

Configuration système requise :

Système d'Exploitation : Windows 95/98, Windows NT 4.0 (ou plus récent) et XP Equipement minimum requis :

■ PC avec Pentium 90MHz ou plus récent ■ 32 MB RAM ■ Au moins 5 MB d'espace disque pour le logiciel fourni ■ Résolution d'écran d'au moins 800 x 600 avec Hautes Couleurs (16 bit)

Établir une connexion

1. Allumez le luminomètre HD450 puis branchez-le au port USB PC en utilisant le câble USB fourni
2. Lancez le logiciel HD450.
3. Quand une connexion est établie, l'écran de l'appareil et l'écran de l'appareil virtuel (fenêtre du logiciel) indiqueront la même valeur.

1. Si la connexion ne réussit pas, l'appareil virtuel indiquera "OFFLINE".

EXTECH OFFLINE

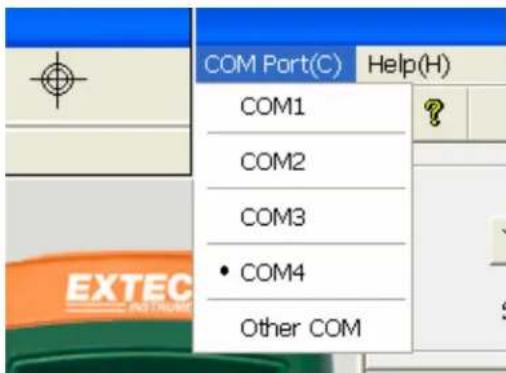

1. Si la connexion échoue, vérifiez que le câble USB soit branché correctement (remplacez le câble si celui-ci est défectueux), fermez toutes les autres applications puis choisissez d'autres ports de série à partir du menu jusqu'à ce que la connexion réussisse (attendez quelques secondes après qu'un nouveau port COM soit sélectionné).

COM Port(C) Help(H) COM1 COM2 COM3 • COM4 Other COM

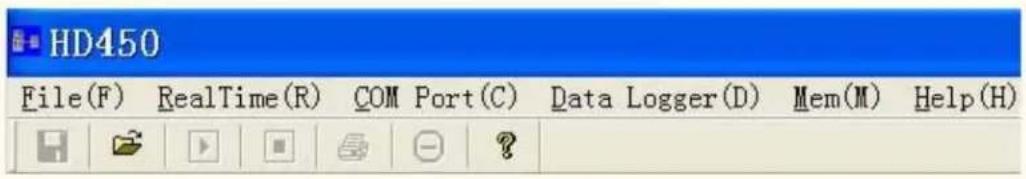

Menu principal

Sauver – Sauve les données enregistrées en temps réel

Ouvrir – Ouvre un fichier sauvegardé

Lancer les Données en Temps Réel – Lance le chargement des données en temps réel

Stop – Arrête le chargement des données en temps réel

Imprimer – Imprime le graphique en temps réel

Annuler Zoom.

Document d'aide

Data Logger(D)

Télécharger l'enregistrement de données à partir de l'appareil

Mem(M)

Télécharger 99 points de mémoire à partir de l'appareil

Visualiser les données

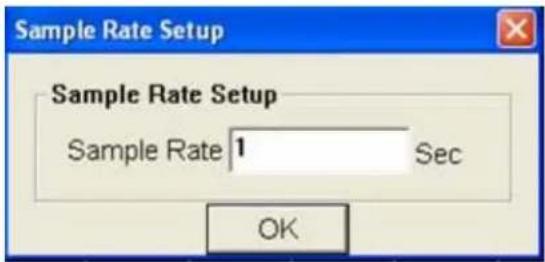

1. Si la connexion réussit, cliquez sur 📋. La boîte de dialogue du Taux d'Echantillonnage apparaîtra.

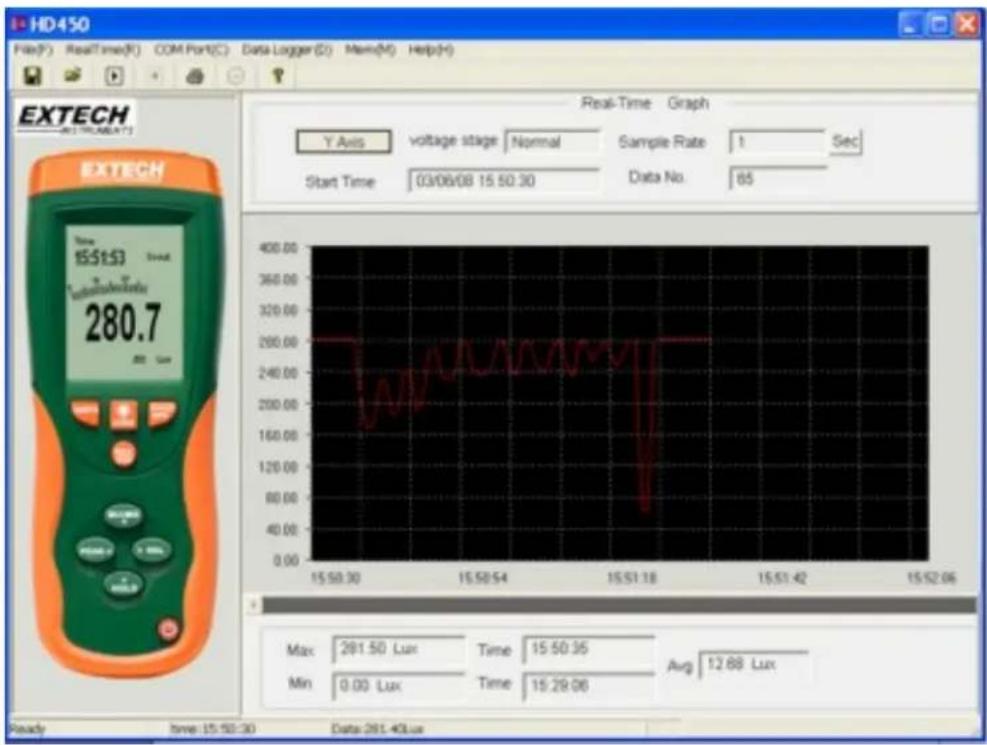

1. Entrez un nombre (1 ou plus) dans la boîte d'édition pour régler le taux d'échantillonnage puis cliquez sur "OK". Les données commenceront à être visualisées sur la Fenêtre de Graphique en Temps Réel.

HD450 File(F) RealTime(R) COM Port(C) Data-Logger(D) Mem(M) Help(H) EXTECH 280.7 Y Axis voltage stage Normal Sample Rate 1 Sec Start Time 03/06/08 15:50:30 Data No. 65 400.00 360.00 320.00 280.00 240.00 200.00 160.00 120.00 80.00 40.00 0.00 15:50:30 15:50:54 15:51:18 15:51:42 15:52:06 Max 281.50 Lux Time 15:50:35 Avg 12.68 Lux Min 0.00 Lux Time 15:29:06 Ready time:15:50:30 Data:281.40Lux

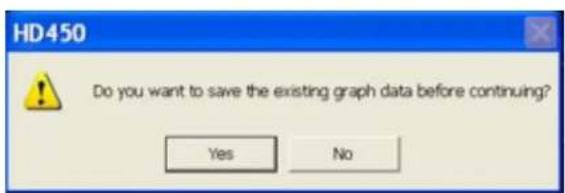

1. Quand une session de visualisation est arrêtée et qu'une autre action est commencée, une requête pour sauver les données visualisées apparaîtra.

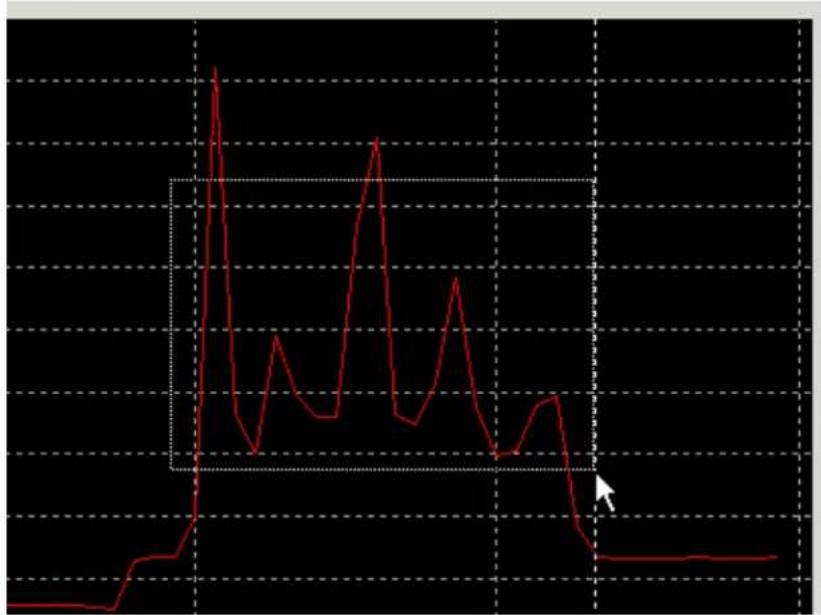

1. Appuyez sur le bouton gauche de la souris et tracez un rectangle autour de la zone à agrandir.
2. Relâchez le bouton de la souris.
3. Utilisez la barre de défilement pour naviguer à l'intérieur des données.

Zoom arrière : Faites un zoom arrière pour une visualisation complète en cliquant sur 📄.

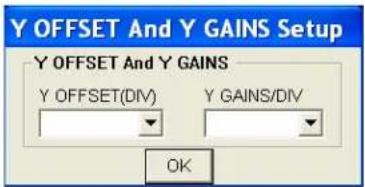

Décalage et Gain de l' Axe Y : Cliquez sur Y Axis Setup pour changer le décalage de l'axe vertical ou le régler sur son amplitude maximale (gain).

Curseur : Le curseur vertical apparaît avec la souris sur les graphiques. La valeur et le temps du point sur le graphique sont affichés en bas du graphique en temps réel et en haut du graphique de données mémorisées.

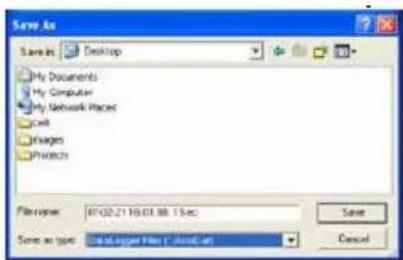

Sauver un fichier données :

1. Cliquez sur l'icône pour ouvrir la boîte de dialogue de sauvegarde de fichier.

1. Nommez le fichier et sauvez-le avec l'extension par défaut. Le fichier sera sauvé avec l'extension ". AsmDat" à rouvrir dans le programme HD400 et également comme fichier ". TXT" (automatiquement sauvé sur le bureau) à ouvrir dans un autre programme de traitement de texte ou tableur.

Ouvrir un fichier de données sauve

1. Cliquez sur l'icône pour ouvrir la fenêtre "Graphique" puis cliquez sur "Download" pour ouvrir un fichier sauvé.

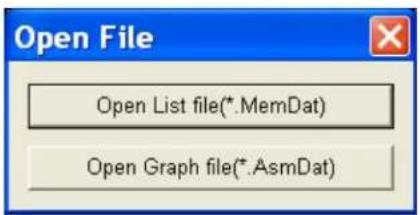

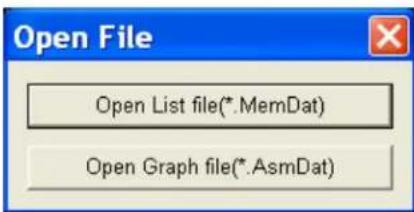

Open File Open List file(*.MemDat) Open Graph file(*.AsmDat)

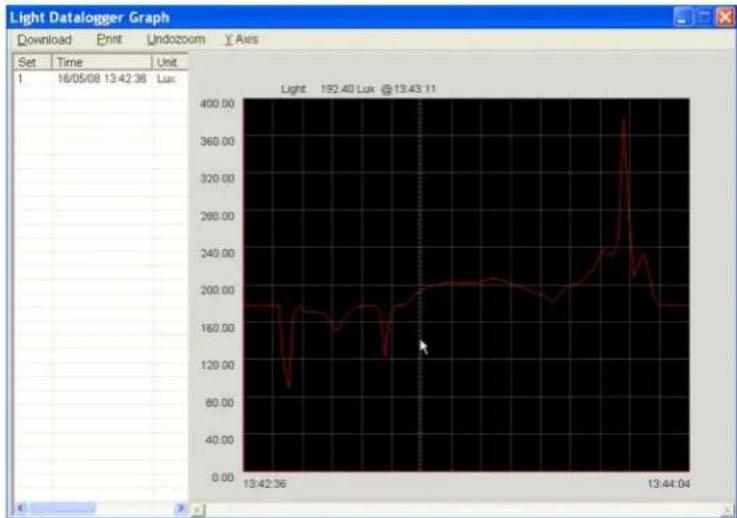

1. Cliquez sur "Open Graph File" pour ouvrir un fichier *.AsmDat sous forme de graphique.

1. Le graphique ouvert permet : Ouverture de fichiers, Impression, Zoom, Réglage Axe Y, et sélection du point de données Curseur.

Open File Open List file(*.MemDat) Open Graph file(*.AsmDat)

1. Cliquez sur "Open List File" pour ouvrir la Liste de Données luminométriques puis sélectionnez un fichier *. MemDat.

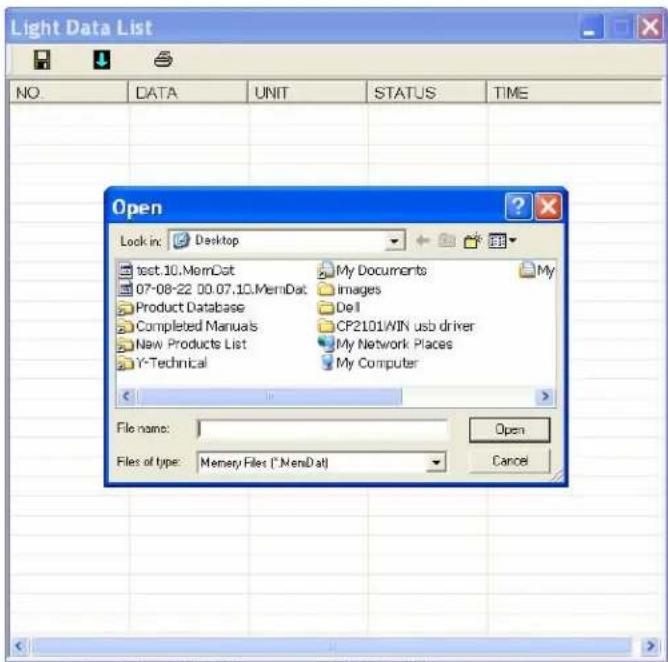

Cliquez sur l'icône pour ouvrir la boîte "Open" puis sélectionnez un fichier *. MemDat. Le fichier sélectionné restera ouvert en format texte.

Light Data List NO DATA UNIT STATUS TIME Open Lock in: Desktop test.10.MemDat My Documents My 07-08-22 00.07.10.MemDat Images Product Database Del Completed Manuals CP2101/WIN usb driver New Products List My Network Places Y-Technical My Computer File name: Open Files of type: Memory Files (*.MemDat) Cancel

NO	DATA	UNIT	STATUS	TIME
1	23.10	Lux	General	13/09/07 13:37:33
2	97.20	Lux	General	13/09/07 12:20:23
3	95.80	Lux	General	13/09/07 12:20:24
4	82.40	Lux	General	12/09/07 20:01:25
5	81.10	Lux	General	12/09/07 20:01:25
6	80.60	Lux	General	12/09/07 20:01:26
7	79.60	Lux	General	12/09/07 20:01:27
8	81.30	Lux	General	12/09/07 20:01:27
9	80.60	Lux	General	12/09/07 20:01:28
10	80.60	Lux	General	12/09/07 20:01:28
11	78.00	Lux	General	12/09/07 20:01:29
12	79.50	Lux	General	12/09/07 20:01:29
13	81.30	Lux	General	12/09/07 20:01:30

1. La barre de liste de gauche montrera combien de fichiers ont été ouverts et les informations détaillées pour chaque fichier (Date, Taux d'échantillonnage et les données numériques du fichier). Vous pouvez cliquer sur une liste au choix pour changer le graphique. La fenêtre de la Liste ouverte permet : Ouverture de fichiers et Impression.

Enregistrement de données et téléchargement de mémoire

Cliquez sur "Datalogger (D)" pour télécharger la mémoire d'Enregistrement de Données

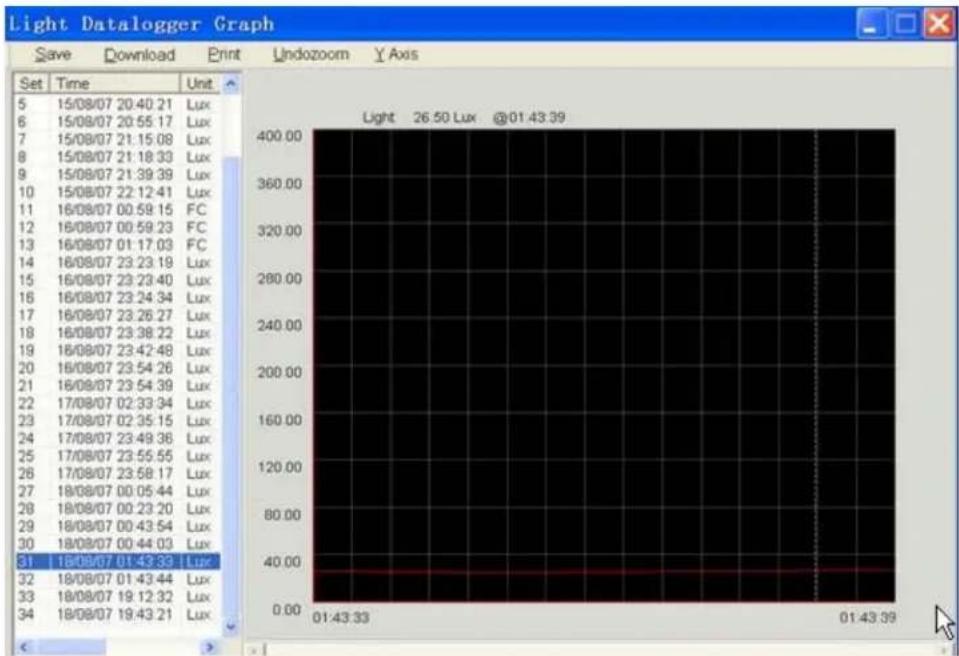

1. Après que les données aient été transférées vers le PC, la liste sur la gauche montre combien de jeux de données ont été téléchargés et les informations détaillées pour chaque jeu de données (Date, Unité, Taux d'Echantillonnage et Numéro d'enregistrement). Faites un double clic sur un élément de la liste au choix pour visualiser les données sur le graphique.

Light Datalogger Graph Save Download Print Undozoom Y Axis Set Time Unit 5 15/08/07 20:40:21 Lux 6 15/08/07 20:55:17 Lux 7 15/08/07 21:15:08 Lux 8 15/08/07 21:18:33 Lux 9 15/08/07 21:39:39 Lux 10 15/08/07 22:12:41 Lux 11 16/08/07 00:59:15 FC 12 16/08/07 00:59:23 FC 13 16/08/07 01:17:03 FC 14 16/08/07 23:23:19 Lux 15 16/08/07 23:23:40 Lux 16 16/08/07 23:24:34 Lux 17 16/08/07 23:26:27 Lux 18 16/08/07 23:38:22 Lux 19 16/08/07 23:42:48 Lux 20 16/08/07 23:54:26 Lux 21 16/08/07 23:54:39 Lux 22 17/08/07 02:33:34 Lux 23 17/08/07 02:35:15 Lux 24 17/08/07 23:49:36 Lux 25 17/08/07 23:55:55 Lux 26 17/08/07 23:58:17 Lux 27 18/08/07 00:05:44 Lux 28 18/08/07 00:23:20 Lux 29 18/08/07 00:43:54 Lux 30 18/08/07 00:44:03 Lux 31 18/08/07 01:43:33 Lux 32 18/08/07 01:43:44 Lux 33 18/08/07 19:12:32 Lux 34 18/08/07 19:43:21 Lux

1. La fenêtre ouverte du graphique permet : sauvegarde de fichiers, impression, zoom, ajustements axe Y et sélection du point de données curseur.

Cliquez sur "Mem (M)" pour télécharger les données Mémoire

1. Les données en mémoire téléchargées apparaîtront sur une liste dans une boîte. La fenêtre ouverte contenant la Liste de Données permet : Sauvegarde de fichiers, Ouverture de Fichiers et Impression.
