Type de produit	Détecteur / Compteur d'énergie solaire
Marque	Extech
Modèle	SP505
Dimensions	108 x 48 x 23 mm (4,3 x 1,9 x 0,9")
Poids	80 g (2,8 oz)
Alimentation	2 piles AAA 1,5 V
Autonomie des piles	Environ 50 heures
Affichage	LCD à 3 3/4 chiffres (3 999 comptes)
Unités de mesure	W/m² et BTU/(ft²*h)
Gamme de mesure (W/m²)	0 à 3 999 W/m²
Gamme de mesure (BTU)	0 à 634 BTU/(ft²*h)
Résolution	0,1 W/m² ou 0,1 BTU/(ft²*h)
Précision (W/m²)	±10 W/m² ou ±5 % de la lecture (la plus élevée)
Précision (BTU)	±3 BTU/(ft²*h) ou ±5 % de la lecture (la plus élevée)
Fréquence d'échantillonnage	Environ 0,25 seconde
Fonctions spéciales	Maintien des données (HOLD), remise à zéro, sélection de gamme, sélection d'unités
Mise hors tension automatique	Après 10 minutes d'inactivité
Température de fonctionnement	5 à 40 °C (41 à 104 °F)
Humidité de fonctionnement	80 % HR max.
Température de stockage	-10 à 60 °C (14 à 140 °F)
Humidité de stockage	70 % HR max.
Altitude maximale	2 000 m (7 000 ft)
Certifications	ISO-9001, CEM (EN61326)
Nettoyage	Capteur : chiffon doux et sec ; boîtier : chiffon humide et détergent doux
Sécurité	Ne pas fixer directement le soleil ; usage intérieur ; ne pas ouvrir le boîtier
Pièces détachées / réparabilité	Piles AAA standards ; trépied intégré au dos ; pas de réparation par l'utilisateur
Informations générales	Fabriqué par Extech Instruments ; manuel disponible en ligne

FOIRE AUX QUESTIONS - SP505 Extech

Comment remettre à zéro le capteur du SP505 ?

Couvrez le capteur (partie supérieure) puis appuyez sur la touche ZERO avant toute utilisation.

Comment changer les piles du détecteur solaire ?

Mettez l'appareil hors tension, faites glisser le couvercle du compartiment à piles vers le bas, insérez deux piles AAA 1,5 V en respectant la polarité, puis refermez.

Que signifie l'affichage 'OL' sur l'écran ?

L'indicateur 'OL' (Over Limit) signifie que la puissance mesurée dépasse la gamme maximale de l'appareil (3 999 W/m² ou 634 BTU/(ft²*h)).

Peut-on utiliser le SP505 pour mesurer l'intensité des phares de voiture ?

Oui, allumez les phares, pointez le capteur vers chaque phare et enregistrez les lectures. Vous pouvez également tester les feux de route.

Quelle est la durée de vie des piles du SP505 ?

La durée de vie des piles est d'environ 50 heures en utilisation normale.

Comment nettoyer le capteur et le boîtier ?

Nettoyez le capteur avec un chiffon doux et sec. Pour le boîtier, utilisez un chiffon humide et un détergent doux. Évitez les solvants et abrasifs.

Le SP505 s'éteint-il automatiquement ?

Oui, l'appareil se met automatiquement hors tension après 10 minutes d'inactivité.

Quelles unités de mesure sont disponibles ?

Vous pouvez basculer entre W/m² et BTU/(ft²*h) en appuyant sur la touche UNIT.

Quelle est la plage de température de fonctionnement ?

Le SP505 fonctionne entre 5 et 40 °C (41 à 104 °F) avec une humidité relative maximale de 80 %.

Comment utiliser le SP505 pour tester l'efficacité solaire d'une fenêtre ?

Mettez sous tension, effectuez une remise à zéro, puis mesurez d'abord avec la fenêtre fermée, puis ouverte. Comparez les deux valeurs pour déterminer l'efficacité thermique.

MODE D'EMPLOI SP505 Extech

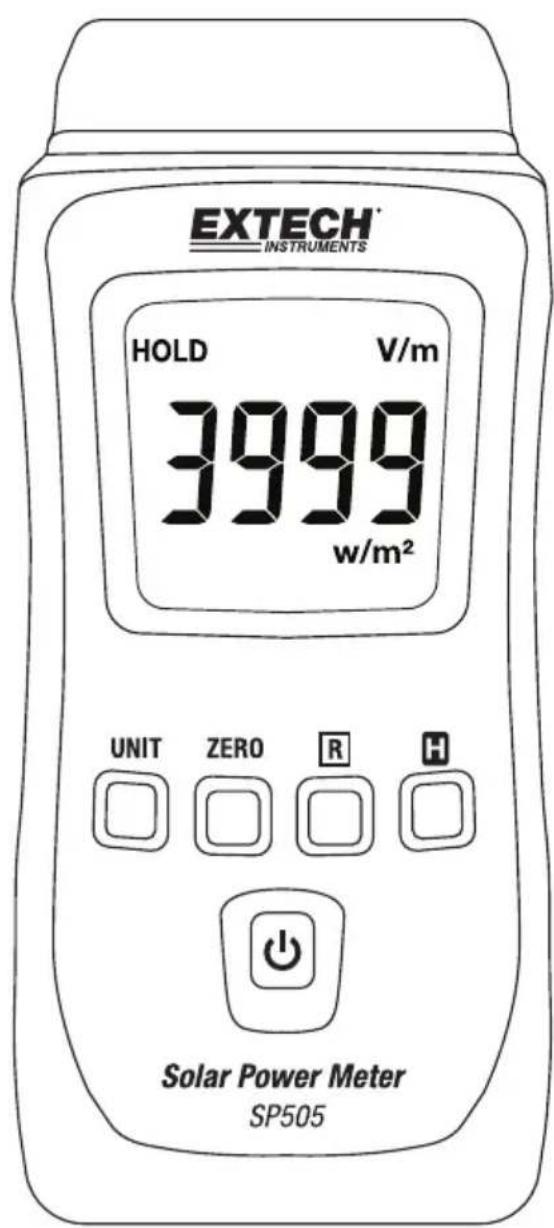

Compteur d'énergie solaire modèle SP505

EXTECH® INSTRUMENTS HOLD V/m 3999 w/m² UNIT ZERO R H Solar Power Meter SP505

Présentation

Nous vous remercions d'avoir choisi le Compteur d'énergie solaire d'Extech, modèle SP505. Cet appareil permet de mesurer la puissance du rayonnement solaire. Utilisez le SP505 pour mesurer l'efficacité du film solaire, mesurer le rayonnement solaire, vérifier les fenêtres à isolation solaire, vérifier l'intensité des phares de véhicules automobiles et trouver l'angle d'incidence optimal des panneaux solaires et des chauffe-eau solaires. Cet appareil est livré entièrement testé et calibré et, sous réserve d'une utilisation adéquate, il peut être utilisé pendant de nombreuses années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d'utilisation, également disponible en d'autres langues, aux mises à jour sur les produits et au service d'assistance à la clientèle, veuillez visiter notre site Web (www.extech.com).

La sûreté

Veuillez lire l'ensemble du manuel d'utilisation avant d'utiliser cet appareil. Utilisez l'appareil de mesure uniquement tel que décrit, et ne tentez pas de réparer ou d'ouvrir le boîtier de l'appareil. Ne jamais laisser vos enfants manipuler l'appareil. Veuillez mettre au rebut les piles et l'appareil de façon responsable, conformément à la législation et aux réglementations en vigueur. Ne pas fixer directement le soleil. Cela pourrait provoquer de graves dommages oculaires.

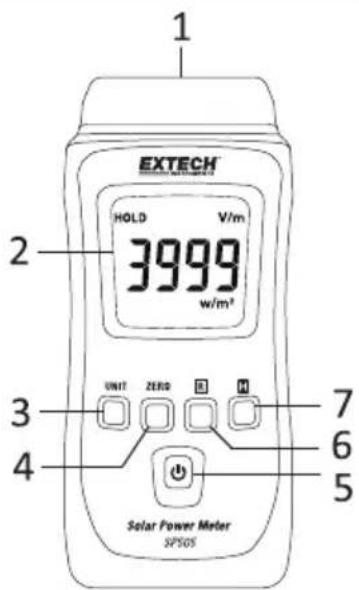

Description de l'appareil

1. Capteur lumineux solaire
2. Écran LCD
3. Touche Unités
4. Touche Zéro
5. Touche de mise SOUS/HORS TENSION (ON/OFF)
6. Touche de sélection de gamme
7. Touche Hold (Maintien)

Remarque : Le compartiment à piles et le trépied sont situés au dos de l'appareil.

EXTECH HOLD V/m 3999 w/m² UNIT ZERO H Solar Power Meter SP505 1 2 3 4 7 6 5

Description de l'écran LCD

1. Icône de Maintien de Données
2. Mode de calibrage à zéro
3. État de charge des piles
4. Unité de mesure (W/m² ou BTU/(ft²*h))
5. Affichage des mesures

1 HOLD ZERO 3 5 3999 Btu (ft².h) w/m² 4

Mise sous tension de l'appareil

Appuyez sur la touche ⏻ pour mettre SOUS/TENSION l'appareil. Si l'écran de l'appareil ne s'ALLUME pas, vérifiez l'état des piles (2 x 1,5 V « AAA ») dans le compartiment situé au dos de l'appareil. L'appareil comporte une fonction APO permettant à l'appareil de se mettre hors tension automatiquement au bout de 10 minutes d'inactivité.

Remise à zéro du capteur

Couvrez le capteur, puis appuyez sur la touche ZERO pour mettre l'affichage à zéro avant toute utilisation.

Sélection de gammes

Appuyez un court instant sur la touche R pour basculer entre les gammes de l'appareil. La gamme d'affichage de l'appareil bascule entre une résolution d'unité située entre 0,1 et 1.

Sélection d'unités

Appuyez un court instant sur la touche UNIT pour basculer entre les unités, W/cm² et BTU (ft²*h) ; la partie inférieure de l'écran affiche les unités sélectionnées.

Touche maintien des données

Appuyez un court instant sur la touche H pour figer ou libérer une lecture sur l'écran.

Tests de l'énergie solaire

Lorsque l'appareil est SOUS TENSION, remettez l'écran à zéro, puis pointez le capteur (partie supérieure de l'appareil) vers le soleil et lisez la mesure de puissance affichée. Un affichage de l'indicateur « OL » indique que la puissance mesurée est au-delà de la gamme de l'appareil.

Mesures des phares de véhicules automobiles

1. Allumez les phares, puis appuyez un court instant sur la touche d'alimentation ⏻ pour mettre sous tension l'appareil.
2. Dirigez le capteur (partie supérieure de l'appareil) vers un phare, puis vers l'autre, en enregistrant chaque lecture.
3. Allumez les feux de route, puis mesurez à nouveau les deux phares, en enregistrant les lectures.
4. Conserver les lectures enregistrées dans le véhicule à titre de référence.
5. Appuyez un court instant sur la touche d'alimentation pour mettre HORS TENSION l'appareil.

Mesures de l'isolation solaire des fenêtres

Utilisez l'appareil pour tester le film solaire des vitres de voitures ou l'efficacité thermique des fenêtres dans les propriétés résidentielles ou commerciales.

1. Mettez sous tension l'appareil, puis remettez l'écran à zéro avant de prendre une mesure.
2. Lorsque la fenêtre fermée, dirigez le capteur vers le soleil, puis enregistrez la lecture.
3. Ouvrez la fenêtre, puis dirigez l'appareil vers le soleil, en enregistrant la lecture.
4. Comparez les deux valeurs pour déterminer l'efficacité thermique de la fenêtre. Testez les fenêtres au moins une fois par an pour surveiller l'efficacité.

Remplacement des piles

1. Mettez l'appareil HORS TENSION.
2. Faites coulisser le couvercle du compartiment à piles vers le bas.
3. Remplacez les deux (2) piles « AAA » 1,5 V en respectant la polarité correcte. Fixez le couvercle du compartiment avant d'utiliser l'appareil.

Sécurité : Veuillez mettre les piles au rebut de façon responsable. N'incinérez jamais des piles, car celles-ci sont susceptibles d'exploser ou de fuir. Si vous comptez ranger l'appareil pendant 60 jours ou plus, retirez-en les piles et rangez-les séparément.

Ne jamais mettre au rebut les piles usagées ou les piles rechargeables avec les ordures ménagères.

En tant que consommateurs, les utilisateurs sont légalement tenus d'apporter les piles usagées dans un site approprié de collecte des déchets, au point de vente où les piles ont été achetées, ou dans n'importe quel endroit vendant des piles.

Mise au rebut : Ne pas mettre cet instrument au rebut avec les ordures ménagères.

L'utilisateur est tenu de rapporter les appareils en fin de vie à un point de collecte agréé pour la mise au rebut des équipements électriques et électroniques.

Nettoyage et rangement

• Nettoyez le capteur (partie supérieure de l'appareil) de temps à autre à l'aide d'un chiffon doux et sec.
• Essuyez de temps à autre le boîtier à l'aide d'un chiffon humide et d'un détergent doux. Ne pas utiliser de produits abrasifs ou de solvants.
• Rangez l'appareil dans l'étui fourni.
• Retirez les piles si l'appareil doit être rangé pendant plus de 60 jours.

Caractéristiques Techniques

Descriptif de l’écran		Écran LCD à 3 3⁄4 chiffres (3 999 comptes)
Prise de mesures		Puissance du rayonnement solaire
Fréquence d’échantillonnage		Environ 0,25 seconde
Affichage de dépassement de gamme		« OL »
Trépied		Sur le panneau arrière
Alimentation		2 piles « AAA » de 1,5 V
Durée de vie des piles		Env. 50 heures
Mise hors tension automatique (Automatic power off, APO)		Au bout d’env. 10 minutes d’inactivité
Température/humidité de fonctionnement		5 à 40 °C (41 à 104 °F) / 80 % d’HR max.
Altitude Fonctionnelle		2000 mètres (7000 pieds) maximum
Température/humidité de rangement		-10 à 60 °C (14 à 140 °F) / 70% d’HR max.
Dimensions/poids		108 x 48 x 23 mm (4,3 x 1,9 x 0,9”) / 80 g (2,8 oz)
La Sûreté		Exclusivement destiné à un usage intérieur. CEM (compatibilité électromagnétique) : EN61326 (1997), A1 (1998), A2 (2001) ; degré de pollution 2
Spécifications électriques (25 ± 5 °C)
Énergie solaire
Unités	Gamme	Résolution	Précision*
W/m2	0 à 3 999	0,1	± 10 W/m2 ou ± 5 % de lect ; selon la plus élevée des deux valeurs
BTU (ft2*h)	0 à 634	0,1	± 3 BTU (ft2*h) ou ± 5 % de lect ; selon la plus élevée des deux valeurs
*Erreur supplémentaire de température : ± 0,38 W/m2 ou ± 0,12 BTU ft2*h par °C à partir de 25 °C

Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit

Certifié ISO-9001

www.extech.com
