Type de produit	Détecteur UV (photomètre UVA-UVB)
Marque	Extech
Modèle	UV505
Dimensions	133 x 48 x 23 mm
Poids	90 g
Alimentation	2 piles AAA de 1,5 V
Autonomie	Environ 50 heures
Écran	LCD rétro-éclairé 3-3/4 chiffres (4000 points), 35 x 30 mm
Gamme de mesure UV	290 à 390 nm (UVA-UVB)
Gammes et résolution	0 à 3999 μW/cm² (résolution 1) et 0 à 39,99 mW/cm² (résolution 0,01)
Précision	±4 % de la lecture
Fonctions principales	Mesure UV, maintien des données (HOLD), mise à zéro (ZERO), sélection d'unité (UNIT), rétro-éclairage, arrêt automatique (15 min)
Capteur	Photosensible avec cache protecteur
Trépied	Emplacement au dos
Température de fonctionnement	5 à 40 °C
Humidité de fonctionnement	80 % HR max.
Entretien et nettoyage	Essuyer avec un chiffon humide et détergent doux ; capteur : chiffon sec non pelucheux
Sécurité	Ne pas exposer à la lumière directe du soleil, à des températures/humidité élevées ; ne pas immerger ; ne pas ouvrir le boîtier
Réparabilité et assistance	Assistance technique : [e-mail] ; réparation : [e-mail]

FOIRE AUX QUESTIONS - UV505 Extech

Comment mettre en marche le détecteur UV Extech UV505 ?

Appuyez brièvement sur le bouton d'alimentation (⏻). L'écran LCD s'allume. Pour éteindre, appuyez à nouveau.

Comment remettre le capteur à zéro ?

Fixez le cache protecteur sur le capteur, puis appuyez brièvement sur le bouton ZERO. L'indicateur ZERO apparaît. Appuyez à nouveau pour quitter le mode.

Que faire si l'écran n'affiche rien ?

Vérifiez les piles dans le compartiment arrière. Si les piles sont usées, remplacez-les par deux piles AAA de 1,5 V en respectant la polarité.

Comment basculer entre les unités μW/cm² et mW/cm² ?

Appuyez brièvement sur le bouton UNIT pour passer d'une gamme à l'autre. L'unité sélectionnée s'affiche en bas de l'écran.

Comment activer le rétro-éclairage ?

Appuyez brièvement sur le bouton de rétro-éclairage (symbole soleil). Le rétro-éclairage s'éteint automatiquement après 10 secondes.

Pourquoi l'appareil s'éteint-il tout seul ?

L'arrêt automatique est activé après 15 minutes d'inactivité. Pour le réactiver, appuyez sur le bouton d'alimentation.

Comment figer une mesure sur l'écran ?

Appuyez brièvement sur le bouton H (HOLD) pour bloquer l'affichage. Appuyez à nouveau pour débloquer.

Quelle est la précision du détecteur UV505 ?

La précision est de ±4 % de la lecture sur les deux gammes de mesure.

Comment nettoyer le capteur ?

Utilisez un chiffon sec et non pelucheux pour retirer la poussière. Évitez les matériaux abrasifs qui pourraient rayer la surface.

Où puis-je obtenir de l'aide technique pour mon Extech UV505 ?

Contactez l'assistance technique par email à [e-mail] ou par téléphone au [phone] (option 3).

MODE D'EMPLOI UV505 Extech

Merci d'avoir choisi le photomètre UVA-UVB modèle UV505 d'Extech. Cet appareil mesure la lumière ultraviolette UVA-UVB dans la gamme de longueurs d'ondes comprise entre 290 et 390 nm. Cet appareil est livré entièrement testé et calibré et, sous réserve d'une utilisation adéquate, il peut être utilisé pendant de nombreuses années en toute fiabilité. Veuillez consulter notre site Web (www.extech.com) pour prendre connaissance de la dernière version et des traductions du présent Manuel d'utilisation, des mises à jour du produit, et pour contacter l'Assistance client.

Caractéristiques

• Photomètre UV professionnel de haute qualité - Mesure les rayons ultraviolets - Gamme de longueurs d'ondes comprise entre 290 nm et 390 nm - Deux gammes de mesures pour une meilleure précision (0~3999 μW/cm² / 0~39,99 mW/cm²) - Arrêt automatique au bout de 15 minutes • Léger, conception ergonomique

Sécurité générale

Veuillez lire l'ensemble du manuel d'utilisation avant d'utiliser cet appareil. Utilisez l'appareil de mesure uniquement tel que décrit, et ne tentez pas de réparer ou d'ouvrir le boîtier de l'appareil. Ne pas laisser des enfants manipuler l'appareil de mesure ou le cache protecteur. Veuillez mettre au rebut les piles et l'appareil de mesure de façon responsable et conformément aux lois et aux réglementations en vigueur.

• Afin de prévenir tout endommagement de cet appareil de précision, ne pas tenter une prise de mesures en dehors des gammes spécifiées dans le présent manuel.
• Ne pas utiliser cet appareil de mesure sous la lumière directe du soleil ou dans tout endroit où la température et/ou l'humidité sont excessivement élevées.
• Ne pas immerger l'appareil de mesure dans du liquide.

Informations relatives à la sécurité concernant les UV

Faites preuve d'une extrême prudence lorsque vous utilisez cet appareil de mesure pour tester une source de lumière ultraviolette. L'exposition aux rayons UV peut être dangereuse en fonction du temps d'exposition, de l'intensité des rayons, de la longueur d'ondes et de la sensibilité de chacun aux rayons ultraviolets.

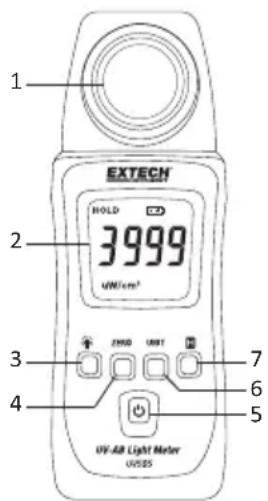

1. Capteur photosensible (cache protecteur non illustré)
2. Écran LCD
3. Bouton de rétro-éclairage
4. Bouton Zero
5. Touche de mise sous/hors tension (ON/OFF)
6. Bouton de basculement entre les unités de mesure
7. Bouton Display Data Hold (Maintien de l'affichage des données) Remarque : Le compartiment des piles et l'emplacement pour trépied sont situés à l'arrière de l'appareil de mesure.

1 EXTECH HOLD 3999 V/WR/cm² 2 3 4 ZEN0 UNIT 7 6 5 UV-All Light Motor UVS5

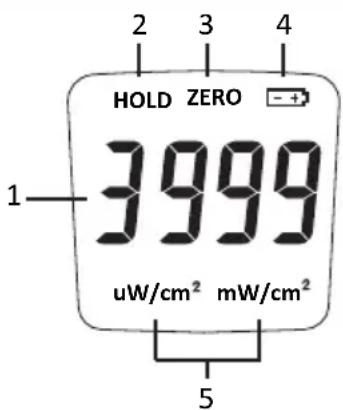

Description de l'écran LCD

1. Lecture des mesures
2. Data Hold (Maintien des données)
3. Mode Zero
4. Indicateur de faible niveau de charge des piles
5. Unité de mesure ( W/cm^2 ou mW/cm² )

2 3 4 HOLD ZERO - + 1 3999 uW/cm² mW/cm² 5

Description des boutons

	Appuyez pour mettre l’appareil de mesure sous ou hors tension
	Appuyez pour bloquer/débloquer l’affichage des mesures à l’écran
UNIT	Appuyez brièvement pour basculer entre W/cm^2 et mW/cm^2
	Appuyez brièvement pour activer le rétro-éclairage. Le rétro-éclairage se désactive automatiquement au bout de 10 secondes.
ZERO	Avec le cache protecteur sur le capteur, appuyez pour remettre l’affichage à zéro. Appuyez à nouveau pour quitter.

Mise sous tension de l'appareil

Appuyez brièvement sur le bouton d'alimentation ⏻ pour mettre l'appareil de mesure sous/hors tension. Si l'écran LCD ne s'allume pas, vérifiez l'état des piles qui se trouvent dans le compartiment des piles situé au dos de l'appareil. L'appareil de mesure se met automatiquement hors tension au bout de 15 minutes d'inactivité.

Remettre le capteur à zéro

Avec le cache protecteur du capteur fixé, appuyez brièvement sur le bouton ZERO pour remettre l'affichage à zéro avant la prise de mesures. L'alerte d'affichage ZERO apparaît alors tandis que l'appareil de mesure se remet à zéro. Appuyez à nouveau sur le bouton ZERO pour quitter ce mode. L'alerte d'affichage ZERO disparaît alors.

Prise de mesures

Retirez le cache du capteur, puis orientez le capteur photosensible vers la source de lumière ultraviolette. Visualisez la mesure affichée à l'écran.

Sélectionner la gamme et l'unité de mesure

Appuyez brièvement sur le bouton UNIT pour basculer entre les gammes (mW/cm² et μW/cm²). La zone d'affichage inférieure affiche la gamme sélectionnée.

Appuyez brièvement sur le bouton H pour bloquer ou débloquer l'affichage d'une mesure à l'écran.

Rétro-éclairage

L'écran LCD est équipé d'un système de rétro-éclairage afin de faciliter la visualisation, en particulier dans des zones faiblement éclairées. Appuyez brièvement sur le bouton du rétro-éclairage pour activer le rétro-éclairage. Le rétro-éclairage se désactive automatiquement au bout de 10 secondes.

Prises de mesures : facteurs à prendre en compte

• Gardez le capteur de lumière propre et sans rayures. Retirez la poussière en l'essuyant doucement à l'aide d'un chiffon sec et non pelucheux.
• Évitez tout reflet et toute ombre sur le capteur pendant la prise de mesures.
• Pour une précision optimale, reprenez la prise de mesures à plusieurs reprises afin de vous assurer que la source lumineuse est restée stable.

Remplacement des piles

1. Mettez l'appareil de mesure hors tension.
2. Appuyez et maintenez la pression sur le bouton de verrouillage situé au-dessus du compartiment des piles (à l'arrière de l'instrument de mesure), puis faites glisser le couvercle du compartiment des piles vers le bas.
3. Remplacez les deux piles « AAA » de 1,5 V en respectant la polarité. Remontez l'appareil de mesure avant son utilisation.

Consignes de sécurité relatives aux piles : Veuillez mettre les piles au rebut de façon responsable. Ne jamais incinérer des piles, car celles-ci sont susceptibles d'exploser ou de fuir. Si vous ne comptez pas utiliser l'appareil pendant 60 jours ou plus, retirez-en les piles et rangez-les séparément.

Ne jamais jeter les piles usagées ou les piles rechargeables avec les ordures ménagères.

En tant que consommateurs, les utilisateurs sont légalement tenus d'apporter les piles usagées dans un site approprié de collecte des déchets, au point de vente où les piles ont été achetées, ou dans n'importe quel endroit vendant des piles.

Mise au rebut : Ne pas mettre cet appareil au rebut avec les ordures ménagères. L'utilisateur est tenu de rapporter les appareils en fin de vie à un point de collecte agréé pour la mise au rebut des équipements électriques et électroniques.

Nettoyage et rangement

Essuyez de temps à autre le boîtier à l'aide d'un chiffon humide et d'un détergent doux. Ne pas utiliser de produits abrasifs ou de solvants. Retirez les débris et la poussière du capteur à l'aide d'un chiffon à poussière sec et non pelucheux. Évitez tout matériau susceptible de rayer la surface du capteur.

Spécifications

Écran		Écran LCD rétro-éclairé de 3-3/4 chiffres (taux de 4000)Dimensions : 35 x 30 mm (1,4 x 1,2")
Taux d'échantillonnage		Env. 3 secondes
Prise de mesures		Lumière ultraviolette (UVA-UVB)
Spectre du capteur UV		290 à 390 nm
Longueur d'ondes de sensibilité de crête		365 nm
Affichage de surcharge d'entrée		« OL »
Trépied		Sur le panneau arrière
Alimentation		2 piles « AAA » de 1,5 V
Durée de vie des piles		Env. 50 heures
Mise hors tension automatique		Au bout d'env. 15 minutes d'inactivité
Température/humidité de fonctionnement		5 à 40 °C (41 à 104 °F) / 80 % d’HR max.
Altitude de fonctionnement		2000 mètres (7000 pieds) maximum
Température/humidité de rangement		-10 à 60 °C (14 à 140 °F) / 70 % d’HR max.
Dimensions/poids		133 x 48 x 23 mm (5,2 x 1,9 x 0,9”) / 90 g (3,2 oz)
Sécurité		Exclusivement destiné à un usage intérieur. CEM (compatibilité électromagnétique) : EN61326 (1997), A1 (1998), A2 (2001) ; degré de pollution 2
Spécifications électriques (23 ± 5 °C)
Lumière ultraviolette (UVA-UVB)
Unité	Gamme		Résolution	Précision
mW/cm2	0 à 39,99		0,01	± 4 % du total
μW/cm2	0 à 3999		1	± 4 % du total

Assistance client

Numéros de contact : États-Unis [phone]

International : [phone]

Assistance technique : Option 3 ; réparation/retour : Option 4

E-mail de l'assistance technique : [e-mail]

e-mail du service de réparation : repair@extech. com
