LT505 - Détecteur Extech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luxmètre (détecteur de lumière)
Marque	Extech
Modèle	LT505
Dimensions	133 x 48 x 23 mm
Poids	250 g
Alimentation	2 piles AAA 1,5 V
Affichage	Écran LCD 9999 points
Taux d'échantillonnage	2,5 fois par seconde
Capteur	Photodiode silicium avec filtre de correction cosinus
Unités de mesure	Lux et pieds-bougies (FC)
Types de sources lumineuses	Fluorescentes, halogénures métalliques, sodium haute pression, incandescentes
Fonctions principales	Maintien des données, MAX/MIN/AVG, mise hors tension automatique (APO), calibrage zéro, portée automatique
Indication de surcharge	« OL »
Indicateur de batterie faible	Oui
Mise hors tension automatique	Après 12 min d'inactivité
Température de fonctionnement	5 °C à 40 °C (40 °F à 104 °F), HR < 80 %
Température de stockage	-10 °C à 60 °C (14 °F à 140 °F), HR < 70 %
Altitude de fonctionnement	2000 m max
Entretien et nettoyage	Chiffon humide avec détergent doux ; ne pas utiliser de solvants
Sécurité	Usage intérieur ; conforme CEM EN61326-1 ; degré de pollution 2
Réparabilité	Ne pas ouvrir le boîtier ; réparation par centre agréé Extech

FOIRE AUX QUESTIONS - LT505 Extech

Comment calibrer le zéro du capteur ?

Placez le cache de protection sur le capteur, mettez l'appareil sous tension, puis appuyez sur le bouton CAL ZERO. L'icône CAL apparaît puis disparaît à la fin du calibrage.

Comment basculer entre les unités lux et pieds-bougies ?

Appuyez sur le bouton LUX-FC pour alterner entre les unités. L'unité active est affichée à l'écran.

Comment utiliser la fonction Maintien des données (Hold) ?

Appuyez brièvement sur le bouton H pour bloquer l'affichage de la mesure. Appuyez à nouveau pour débloquer.

Comment activer ou désactiver la mise hors tension automatique (APO) ?

Lorsque l'appareil est sous tension, appuyez longuement sur le bouton d'alimentation pour activer ou désactiver l'APO. L'icône APO apparaît quand le mode est actif.

Comment remplacer les piles ?

Mettez l'appareil hors tension, ouvrez le compartiment des piles à l'arrière, remplacez les deux piles AAA en respectant la polarité, puis refermez.

Quelle est la précision de mesure en lux ?

Précision ±3% de la valeur + 3 digits pour les gammes jusqu'à 999,9 lux, et ±3% + 10 digits pour les gammes supérieures jusqu'à 400 000 lux.

Que signifie l'affichage 'OL' ?

OL (OverLoad) indique que la mesure dépasse la capacité de la gamme. Sélectionnez une gamme supérieure si disponible, ou éloignez le capteur de la source.

Puis-je mesurer des sources LED avec ce luxmètre ?

Le LT505 est conçu pour les sources fluorescentes, halogénures métalliques, sodium haute pression et incandescentes. Pour les LED, la précision peut être moindre car le capteur est calibré sur une lampe incandescente à 2856°K.

Comment nettoyer l'appareil ?

Essuyez le boîtier avec un chiffon humide et un détergent doux. N'utilisez pas de produits abrasifs ou de solvants.

Quelles sont les conditions de stockage recommandées ?

Rangez l'appareil dans un endroit sec à une température entre -10 °C et 60 °C, avec une humidité relative inférieure à 70 %. Retirez les piles si l'appareil n'est pas utilisé pendant plus de 60 jours.

MODE D'EMPLOI LT505 Extech

Merci d'avoir choisi le luxmètre LUX/FC modèle LT505 d'Extech. Le LT505 mesure la lumière émise par les sources fluorescentes, les halogénures métalliques, les lampes sodium haute pression et les sources incandescentes en lux et en pieds-bougies. Cet appareil est livré entièrement testé et calibré et, sous réserve d'une utilisation adéquate, il peut être utilisé pendant de nombreuses années en touteabilité. Pour avoir accès à la dernière version du présent manuel d'utilisation, à des manuels d'utilisation disponibles en d'autres langues, aux mises à jour sur les produits, à l'enregistrement du produit et au service d'assistance à la clientèle, veuillez consulter notre site Web (www.extech.com).

Caractéristiques

• Mesure l'intensité de la lumière (éclairement) en lux ou en pieds-bougies
• Capteur de lumière avec correction de cosinus
• Indicateur de faible niveau de charge des piles
• Maintenance des données
• Portée automatique
• Mise hors tension automatique (Auto Power OFF, APO)
• Léger, design compact

Sécurité

Veuillez lire l'ensemble du manuel d'utilisation avant d'utiliser cet appareil. Utilisez l'appareil de mesure uniquement tel que décrit, et ne tentez pas de réparer ou d'ouvrir le boîtier de l'appareil.

• N'utilisez pas l'appareil de mesure dans un environnement où des gaz ou des vapeurs explosifs sont présents
• N'exposez pas l'appareil de mesure à des températures extrêmes ou à une forte humidité
• Veuillez mettre au rebut les piles et l'appareil de mesure de façon responsable, conformément à la législation et aux réglementations en vigueur
• Ne pas laisser des enfants manipuler l'appareil de mesure ou le cache de protection

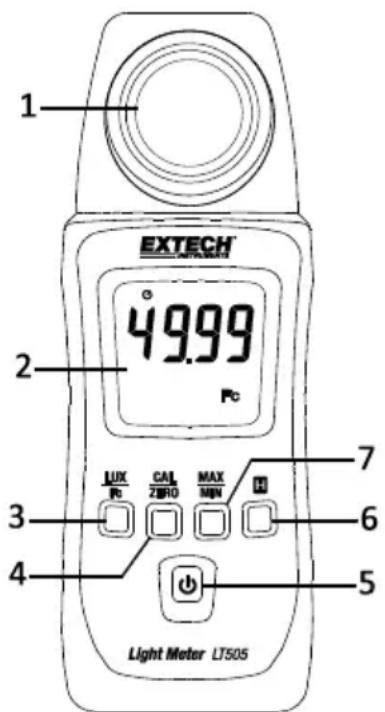

Description de l'appareil de mesure et de l'écran LCD

1. Capteur de lumière (cache de protection du capteur non illustré)
2. Écran LCD
3. Bouton LUX-FC
4. Bouton CAL-ZERO
5. Bouton d'alimentation
6. Bouton d'enregistrement des données
7. Bouton d'enregistrement MAX-MIN

Remarque : Compartiment des piles et emplacement pour trépied à l'arrière de l'appareil de mesure

1 EXTECH 49.99 Pc 2 3 4 LUX PC CAL ZERO MAX MIN 7 6 5 Light Meter LT505

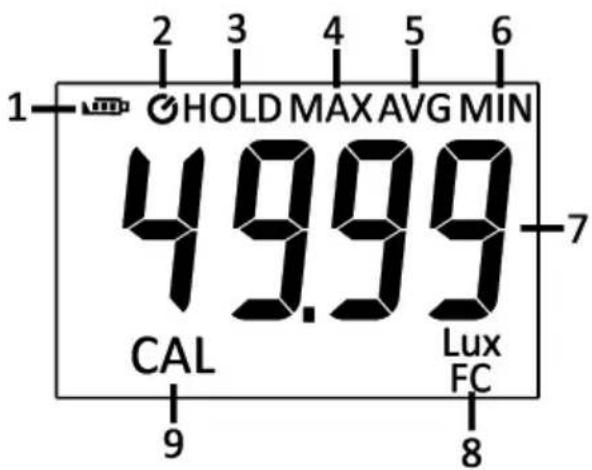

1. État de charge des piles
2. Mise hors tension automatique (Auto Power OFF, APO)
3. Maintenance des données
4. Valeur maximale
5. Valeur moyenne
6. Valeur minimale
7. Mesures
8. Unités de mesure
9. Calibrage (ZERO)

1 2 3 4 5 6 HOLD MAX AVG MIN 49.99 7 CAL Lux FC 9 8

Mise sous tension de l'appareil

Mettez l'appareil de mesure sous tension en appuyant longuement sur le bouton ⏻. L'appareil commence à afficher les lectures d'intensité lumineuse. Si l'écran LCD ne s'allume pas, vérifiez l'état des piles qui se trouvent dans le compartiment des piles situé au dos de l'appareil. Appuyez brièvement sur le bouton d'alimentation, ou mettez l'appareil de mesure hors tension.

Calibrage du zéro du capteur

1. Placez le cache de protection sur le capteur, puis appuyez sur le bouton pour mettre l'appareil de mesure sous tension.
2. Si l'écran n'affiche pas « 0.0 », appuyez brièvement sur le bouton CAL ZERO
3. L'icône CAL apparaît sur l'écran secondaire.
4. L'icône CAL s'éteint à la fin du calibrage.
5. Si le cache de protection ne couvre pas le capteur lorsque vous appuyez sur le bouton l'écran LCD affi
6. Nous vous recommandons de mett tion de calibrage du zéro.

Prise de mesures

Remettez le cache du capteur, puis dirigez le capteur vers la source lumineuse. Visualisez la mesure achevée à l'écran.

Sélectionner l'unité de mesure

Appuyez sur le bouton pour basculer entre les unités lux et pieds-candele. L'unité est indiquée à l'écran.

Maintenance des données

Appuyez brièvement sur le bouton H pour bloquer ou débloquer l'affichage d'une mesure à l'écran.

Bouton max/min

L'appareil de mesure enregistre les valeurs maximale, minimale et moyenne tel que décrit ci-dessous :

1. Appuyez brièvement sur le bouton MAX appara'il de mesure commence alors à chercher les mesures maximale, moyenne et minimale. L'icône MAX apparaît en haut de l'écran LCD, indiquant ainsi que l'appareil de mesure ache à présent la valeur maximale. La lecture ne changera pas avant l'enregistrement d'une lecture supérieure.
2. Appuyez à nouveau brièvement sur le bouton MAX pour passer de MAX à AVG. L'appareil de mesure affiche alors la valeur moyenne. L'icône AVG apparaît sur l'écran LCD, indiquant ainsi que l'appareil de mesure affiche à présent la valeur moyenne.
3. Appuyez à nouveau brièvement sur le bouton MAX PONT passer du mode AVG au mode MIN. L'appareil de mesure affiche alors la valeur minimale. L'icône MIN apparaît sur l'écran LCD, indiquant ainsi que l'appareil de mesure ache à présent la valeur minimale.
4. Appuyez brièvement sur le bouton pour faire défiler les valeurs MAX-AVG-MIN.
5. Pour quitter ce mode, appuyez longuement sur le bouton. Les t'cones MAX/AVG/MIN achées disparaissent, et l'appareil de mesure revient au mode de fonctionnement normal.

Mise hors tension automatique (Auto Power OFF, APO)

Afin de prolonger la durée de vie des piles, l'appareil de mesure s'éteint automatiquement au bout d'environ 12 minutes d'inacivité. L'icône apparaît à l'écran lorsque le mode APO est activé.

Pour activer ou désactiver le mode APO, lorsque l'appareil de mesure est sous tension, appuyez longuement sur le bouton. L'icône apparaît en haut de l'écran LCD lorsque le mode APO est activé, et disparaît lorsque le mode APO est désactivé.

Prise de mesures : facteurs et conseils d'utilisation à prendre en compte

- Pour obtenir une précision optimale, laissez la lumière mesurée frapper directement le capteur aussi perpendiculairement que possible avec un angle d'incidence minimal.

• Veuillez laisser le cache de protection sur le capteur de lumière lorsque vous n'utilisez pas l'appareil de mesure. Cette précaution permet de prolonger la durée de vie du capteur.
• Si vous comptez ranger l'appareil de mesure pendant une période prolongée, retirez-en les piles et rangez-les séparément. Les piles sont susceptibles de fuir et d'endommager les composants de l'appareil de mesure.
• Évitez les températures et les humidités extrêmes lors de l'utilisation de l'appareil.

Remplacement des piles

1. Mettez l'appareil de mesure hors tension.
2. Appuyez sur le bouton de verrouillage du compartiment des piles situé à l'arrière de l'appareil de mesure, tout en faisant coulisser le couvercle du compartiment des piles vers le bas pour le retirer.
3. Remplacez les deux (2) piles « AAA » en respectant la polarité.
4. Remontez l'appareil de mesure avant utilisation.

Sécurité : Veuillez mettre les piles au rebut de façon responsable. N'incinérez jamais des piles, car celles-ci sont susceptibles d'exploser ou de fuir. Si vous ne comptez pas utiliser l'appareil de mesure pendant au moins 60 jours, retirez-en les piles et rangez-les séparément.

Ne jamais jeter des piles usagées ou des piles rechargeables avec les ordures ménagères.

En tant que consommateurs, les utilisateurs sont légalement tenus d'apporter les piles usagées dans un site approprié de collecte des déchets, au point de vente où les piles ont été achetées, ou dans n'importe quel endroit vendant des piles.

Mise au rebut : Ne pas jeter cet appareil au rebut avec les ordures ménagères.

L'utilisateur est tenu de rapporter les appareils en fin de vie à un point de collecte agréé pour la mise au rebut des équipements électriques et électroniques.

Néojage et rangement

Essuyez de temps à autre le boîtier à l'aide d'un chiffon humide et d'un détergent doux. Ne pas utiliser de produits abrasifs ou de solvants.

Caractérisques

Descripf de l’écran	Écran LCD : 9999Taux d’échanllonnage : 2,5 fois par seconde
Capteur de lumière	Photodiode en silicone avec ltre de correcon du cosinus
Unités de mesures	Lux et pieds-bougies (foot candles, FC)
Types de sources lumineuses	Fluorescentes, halogénures métalliques, sodium haute pression et incandescentes
Achage de surcharge d’entrée	« OL »
Emplacement pour trépied	Situé au dos de l’appareil
Mise sous tension	2 piles « AAA » de 1,5 VIndicateur de faible niveau de charge des piles inclus
Mise hors tension automaque	Au bout d’env. 12 minutes d’inacivité
Température/humidité de fonconnement	5 °C à 40 °C (40 °F à 104 °F) ; < 80 % HR Max
Altude de fonconnement	2000 mètres (7000 pieds) maximum
Température/humidité de rangement	-10 °C à 60 °C (14 °F à 140 °F) ; < 70 % HR Max
Dimensions/poids	133 x 48 x 23 mm (5,3 x 1,9 x 0,9”) / 250 g (8,8 oz)
Sécurité	Exclusivement desné à un usage intérieur. CEM (compabilité électromagnéque) : EN61326-1 (2006), IEC 61000-4-2 (2008), IEC 61000-4-3 (2006) + (2007) ; degré de polluon 2.

Spécifications électriques (23 ± 5 °C)
Lux (portée automatique)
Unité	Gamme	Résoluon	Précision
Lux	999,9	0,1	± 3 % de la valeur + 3 chires
	9 999	1	± 3 % de la valeur +10 chires
	99 990	10
	400 000	100
Pied-bougie (portée automatique)
Unité	Gamme	Résoluon	Précision
Pied-bougie	99,99	0,01	± 3 % de la valeur + 3 chires
	999,9	0,1	± 3 % de la valeur +10 chires
	9 999	1
	40 000	10

Remarque : Toutes les gammes sont calibrées sur une lampe incandescente standard à une température de couleur de 2856 °K.

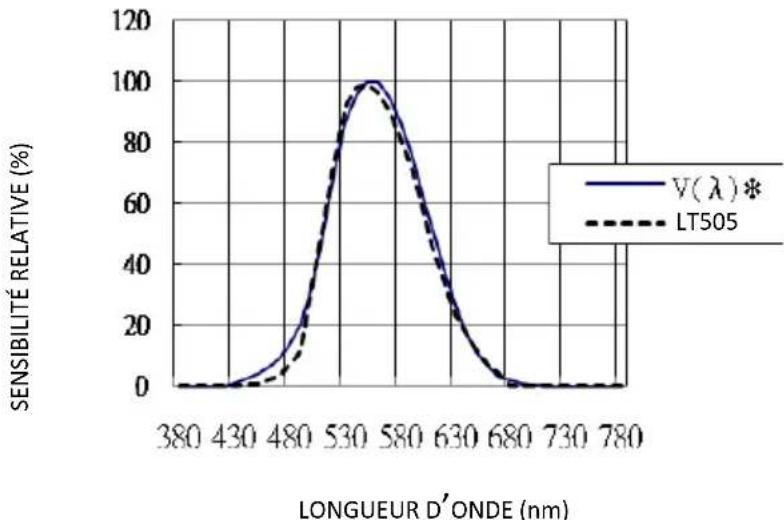

Sensibilité spectrale

Longueur d'onde de pic de sensibilité : 550 nm; Déviation par rapport à la norme de luminosité comparée : Norme JIS C 1609-1993.

Niveaux lumineux typiques (1 pied-bougie (Fc) = 10,76 Lux)

Lux	Pieds-bougies			Lux	Pieds-bougies
		Usines				Domicile
20-75	2-7	Escaliers d'urgence,entrepôt		100-150	10-15	Lavage
75-150	7-15	Sore/passages d'entrée		150-200	15-20	Acvités de loisirs
150-300	15-30	Travail d'emballage		200-300	20-30	Salle de dessin, table àdessin
300-750	30-75	Travail visuel : Ligne deproducon		300-500	30-50	Maquillage
750-1 500	75-150	Typographie : Travauxd'inspecon		500-1 500	50-150	Lecture, études
1 500-3 000	150-300	Assemblage électronique,rédacon		1 000-2 000	100-200	Couture
		Bureau				Restaurant
75-100	7-10	Escaliers d'urgenced'intérieur		75-150	7-15	Escaliers de couloir
100-200	10-20	Escaliers de couloir		150-300	15-30	Entrée,cabinet de toilee
200-750	20-75	Salle de conférences,Salle de récepon		300-750	30-75	Cuisine, table de salle àmanger
750-1 500	75-150	Travail de bureau		750-1 500	75-150	Vitrine
1 500-2 000	150-2000	Dactylographie, rédacon
		Magasin				Hôpital
75-150	7-15	Intérieur		30-75	3-7	Escaliers d'urgence
150-200	15-20	Couloir/escaliers		75-100	7-10	Escaliers
200-300	20-30	Récepon		100-150	10-15	Chambre de malade,entrepôt
300-500	30-50	Présentoir		150-200	15-20	Salle d'aente
500-750	50-75	Ascenseur		200-750	20-75	Salle d'examens médicaux
750-1 500	75-150	Vitrine,Table d'emballage		750-1 500	75-150	Salle d'opéraon
1 500-3 000	150-300	Façade de bouque, vitrine		5 000-10 000	500 à1000	Inspecon des yeux
