Type de produit	Visseuse sans fil
Marque	RYOBI
Modèle	One+ R18CK4B
Alimentation	Batterie lithium-ion 18 V (système One+)
Poids (sans batterie)	Environ 1,1 kg
Dimensions (L x l x h)	Environ 210 x 70 x 180 mm
Capacité du mandrin	Mandrin auto-serrant, 13 mm max
Vitesse à vide	0-400 / 0-1300 tr/min (2 gammes)
Couple maximal	30 Nm
Nombre de positions de couple	21 positions + perçage
Sens de rotation	Réversible (avant/arrière)
Fonctions principales	Vissage, perçage dans bois, métal, plastique
Éclairage	LED intégrée
Poignée	Surface de préhension isolée
Température d'utilisation	0 °C à 40 °C
Garantie	24 mois, extensible 30 jours après enregistrement
Entretien	Nettoyage avec chiffon sec, pas de solvants
Lubrification	Aucune nécessaire (lubrifiée à vie)
Pièces détachées	Service après-vente agréé RYOBI
Normes	CE, EN 62841

FOIRE AUX QUESTIONS - One+ R18CK4B RYOBI

Quel type de batterie utilise la visseuse Ryobi One+ R18CK4B ?

Elle utilise une batterie lithium-ion de 18 V du système One+.

Quelle est la capacité du mandrin ?

Le mandrin auto-serrant accepte des forets ou embouts avec une tige jusqu'à 13 mm de diamètre.

Comment régler le couple de serrage ?

Tournez la bague de réglage du couple sur l'une des 21 positions pour adapter la force de vissage.

Peut-on utiliser cette visseuse pour percer ?

Oui, elle permet de percer dans le bois, le métal et le plastique à l'aide d'un foret adapté.

Comment changer le sens de rotation ?

Utilisez le sélecteur de sens de rotation situé au-dessus de la gâchette pour passer en marche avant ou arrière.

Comment nettoyer la visseuse ?

Nettoyez-la avec un chiffon sec et évitez les solvants qui pourraient endommager les pièces en plastique.

Quelle est la durée de la garantie ?

La garantie est de 24 mois à partir de la date d'achat, extensible en s'enregistrant en ligne dans les 30 jours.

Quelles précautions de sécurité sont importantes ?

Portez des lunettes de protection, une protection auditive, et maintenez l'outil par les surfaces isolées pour éviter les électrocutions.

Comment transporter la batterie en toute sécurité ?

Isolez les bornes avec du ruban adhésif ou des capuchons et respectez les réglementations locales pour le transport de batteries au lithium.

Où trouver des pièces de rechange ?

Contactez un service après-vente agréé RYOBI. La liste est disponible sur le site web de Ryobi.

MODE D'EMPLOI One+ R18CK4B RYOBI

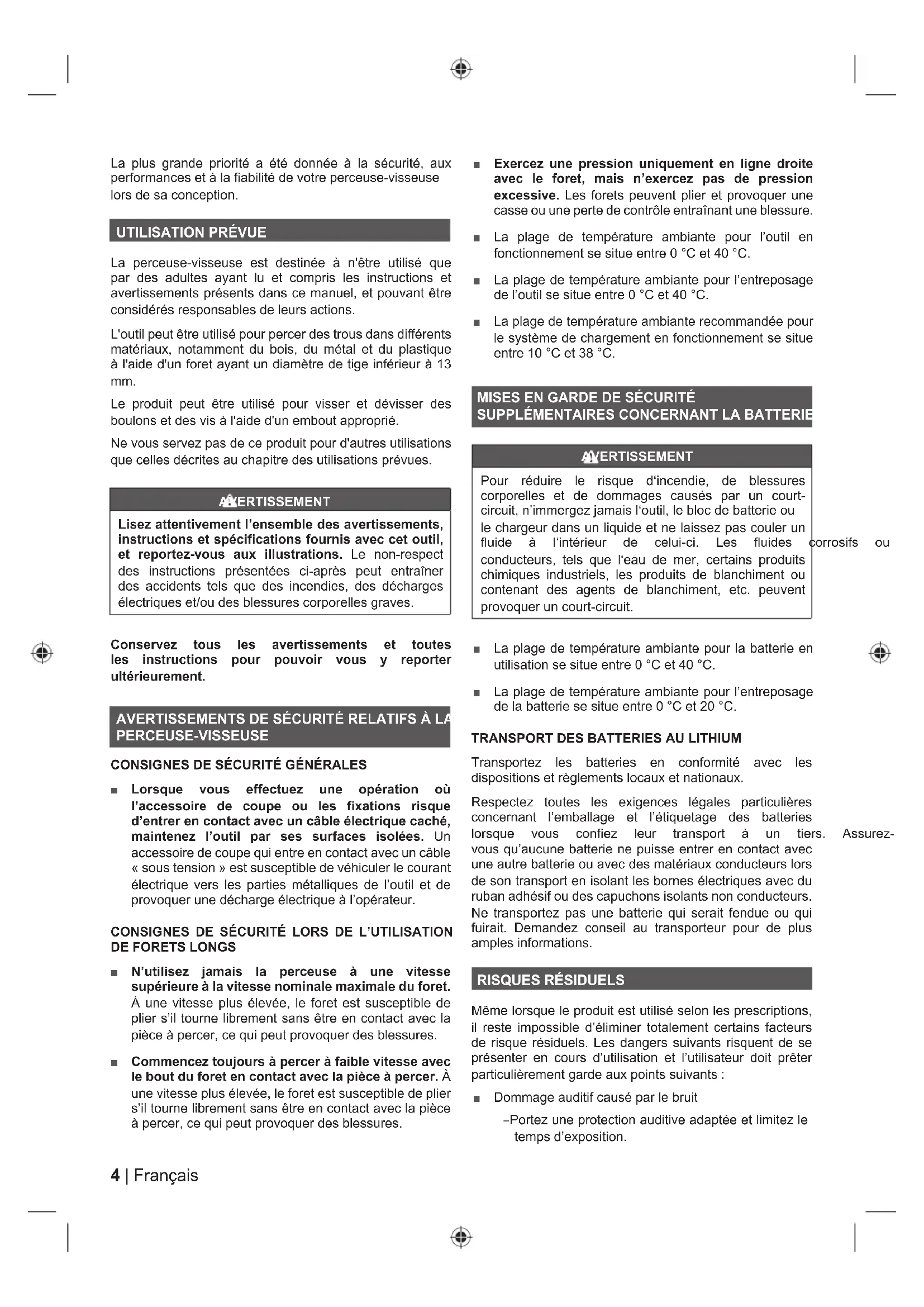

La plus grande priorité a été donnée à la sécurité, aux performances et à la fiabilité de votre perceuse-visseuse lors de sa conception.

Utilisation prévue

La perceuse-visseuse est destinée à n’être utilisée que par des adultes ayant lu et compris les instructions et avertissements présents dans ce manuel, et pouvant être considérés responsables de leurs actions.

L'outil peut être utilisé pour percer des trous dans différents matériaux, notamment du bois, du métal et du plastique à l'aide d'un foret ayant un diamètre de tige inférieur à 13 mm.

Le produit peut être utilisé pour visser et dévisser des boulons et des vis à l'aide d'un embout approprié.

Ne vous servez pas de ce produit pour d'autres utilisations que celles décrites au chapitre des utilisations prévues.

Avertissement

Lisez attentivement l'ensemble des avertissements, instructions et spécifications fournis avec cet outil, et reportez-vous aux illustrations. Le non-respect des instructions présentées ci-après peut entraîner des accidents tels que des incendies, des décharges électriques et/ou des blessures corporelles graves.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Consignes de sécurité générales

Lorsque vous effectuez une opération où l'accessoire de coupe ou les fixations risquent d'entrer en contact avec un câble électrique caché, maintenez l'outil par ses surfaces isolées. Un accessoire de coupe qui entre en contact avec un câble « sous tension » est susceptible de véhiculer le courant électrique vers les parties métalliques de l'outil et de provoquer une décharge électrique à l'opérateur.

Consignes de sécurité LORS de l'utilisation de FORETS LONGS

N'utilisez jamais la perceuse à une vitesse supérieure à la vitesse nominale maximale du foret. À une vitesse plus élevée, le foret est susceptible de plier s'il tourne librement sans être en contact avec la pièce à percer, ce qui peut provoquer des blessures. Commencez toujours à percer à faible vitesse avec le bout du foret en contact avec la pièce à percer. À une vitesse plus élevée, le foret est susceptible de plier s'il tourne librement sans être en contact avec la pièce à percer, ce qui peut provoquer des blessures.

• Exercez une pression uniquement en ligne droite avec le foret, mais n'exercez pas de pression excessive. Les forets peuvent plier et provoquer une casse ou une perte de contrôle entraînant une blessure.
• La plage de température ambiante pour l'outil en fonctionnement se situe entre 0 °C et 40 °C. La plage de température ambiante pour l'entreposage de l'outil se situe entre 0 °C et 40 °C.
• La plage de température ambiante recommandée pour le système de chargement en fonctionnement se situe entre 10 °C et 38 °C.

Avertissement

Pour réduire le risque d'incendie, de blessures corporelles et de dommages causés par un court-circuit, n'immergez jamais l'outil, le bloc de batterie ou le chargeur dans un liquide et ne laissez pas couler un fluide à l'intérieur de celui-ci. Les fluides conducteurs, tels que l'eau de mer, certains produits chimiques industriels, les produits de blanchiment ou contenant des agents de blanchiment, etc. peuvent provoquer un court-circuit.

corrosifs ou

■ La plage de température ambiante pour la batterie en utilisation se situe entre 0 °C et 40 °C. La plage de température ambiante pour l'entreposage de la batterie se situe entre 0 °C et 20 °C.

Transport des batteries au lithium

Transportez les batteries en conformité avec les dispositions et règlements locaux et nationaux.

Respectez toutes les exigences légales particulières concernant l'emballage et l'étiquetage des batteries lorsque vous confiez leur transport à un tiers. Assurez-vous que aucune batterie ne puisse entrer en contact avec une autre batterie ou avec des matériaux conducteurs lors de son transport en isolant les bornes électriques avec du ruban adhésif ou des capuchons isolants non conducteurs. Ne transportez pas une batterie qui serait fendue ou qui fuirait. Demandez conseil au transporteur pour de plus amples informations.

Assurez-

Risques résiduels

Même lorsque le produit est utilisé selon les prescriptions, il reste impossible d'éliminer totalement certains facteurs de risque résiduels. Les dangers suivants risquent de se présenter en cours d'utilisation et l'utilisateur doit prêter particulièrement garde aux points suivants : RISQUES RÉSIDUELS Les dangers suivants risquent de se présenter en cours d'utilisation et l'utilisateur doit prêter particulièrement garde aux points suivants :

■ Dommage auditif causé par le bruit

Portez une protection auditive adaptée et limitez le temps d'exposition.

Blessures oculaires

Portez des lunettes ou un masque de protection lorsque vous utilisez le produit.

■ Blessures dues aux vibrations

-Limitez le temps d'exposition. Suivez les instructions du paragraphe Réduction des risques.

■ Électrocution provoquée par un contact avec des fils cachés

- Ne tenez le produit que par ses surfaces isolées.

■ Blessures dues à la poussière

-Les poussières générées lors de l'utilisation du produit sont susceptibles d'entraîner des troubles respiratoires. Portez un masque anti-poussière à filtre adapté assurant une protection contre les particules émanant du matériau travaillé.

Réduction des risques

Il a été rapporté que les vibrations engendrées par les outils à main peuvent contribuer à l'apparition d'un état appelé le Syndrome de Raynaud chez certaines personnes. Les symptômes peuvent comprendre des fourmillements, un engourdissement et un blanchiment des doigts, généralement par temps froid. Des facteurs héréditaires, l'exposition au froid et à l'humidité, le régime alimentaire, le tabagisme et les habitudes de travail peuvent contribuer au développement de ces symptômes. Certaines mesures peuvent être prises par l'utilisateur pour aider à réduire les effets des vibrations:

• Gardez votre corps au chaud par temps froid. Lorsque vous utilisez l'appareil, portez des gants afin de garder vos mains et vos poignets au chaud. Le temps froid est considéré comme un facteur contribuant très largement à l'apparition du Syndrome de Raynaud. ■ Après chaque session de travail, pratiquez des exercices qui favorisent la circulation sanguine. ■ Faites des pauses fréquentes. Limitez la quantité d'exposition journalière.

Si vous ressentez l'un des symptômes associés à ce syndrome, arrêtez immédiatement le travail et consultez votre médecin pour lui en faire part.

Avertissement

L'utilisation prolongée d'un outil est susceptible de provoquer ou d'aggraver des blessures. Assurez-vous de faire des pauses de façon régulière lorsque vous utilisez tout outil de façon prolongée.

Apprenez à connaître votre produit

Voir la page 81.

1. Sélecteur d'engrenage
2. Bague de réglage du couple
3. Mandrin auto-serrant
4. Sélecteur de sens de rotation
5. Gâchette avec variateur
6. Éclairage à LED
7. Logement pour forets
8. Embout de tournevis
9. Réceptacle de la batterie
10. Poignée, surface de préhension isolée

Avertissement

Le produit ne doit jamais être branché sur une source de courant lorsque vous y montez des pièces, lorsque vous effectuez des réglages, lorsque vous le nettoyez, lorsque vous l'entretenez, ou lorsque vous ne l'utilisez pas. Le fait de débrancher le produit évitera toute mise en marche accidentelle susceptible de provoquer de graves blessures.

N'effectuez les réparations qu'en utilisant des pièces détachées identiques. L'utilisation de toute autre pièce est susceptible de présenter un danger ou d'endommager votre outil. - Évitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommagés par les solvants disponibles dans le commerce. Utiliser un chiffon propre pour retirer la saleté et la poussière de carbone. - Ne laissez jamais du liquide de frein, de l'essence, des produits pétroliers, des huiles pénétrantes, etc. entrer en contact avec les éléments en plastique. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique. - Portez toujours un masque oculaire ou des lunettes de protection à volets latéraux lorsque vous utilisez l'outil électrique ou lorsque vous soufflez de la poussière. Si l'opération génère des poussières, portez également un masque anti-poussières. Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuées par un service après-vente agréé.

Lubrification

Tous les roulements de ce produit sont lubrifiés avec une quantité suffisante d'huile de haute qualité pour toute sa durée de vie sous des conditions d'utilisation normales. Par conséquent, aucune lubrification supplémentaire n'est nécessaire.

Protection de l'environnement

Recyclez les matières premières au lieu de les jeter avec les ordures ménagères. Pour protéger l'environnement, l'outil, les accessoires et les emballages doivent être triés.

Symboles

Alerte de sécurité

Conformité CE

V Volts

Courant continu

min-1

Nombre de tours ou de mouvements par minute

Capacité du mandrin

Vitesse à vide

Marque de conformité d'Eurasie

Veuillez lire attentivement le mode d'emploi avant de démarrer la machine.

Marque de conformité ukrainienne

Les produits électriques hors d'usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l'intermédiaire des structures disponibles. Contactez les autorités locales pour vous renseigner sur les conditions de recyclage.

Symboles présents dans le MANUEL.

Note

Pièces détachées et accessoires vendus séparément

Couple maximum

Couple, minimum

Vitesse, minimum

Vitesse, maximum

Les symboles suivants, et les noms qui leur sont associés, permettent d'expliquer les différents niveaux de risques liés à l'utilisation de cet outil.

DANGER

Imminence d'un danger qui, si l'on n'y prend garde, peut entraîner des blessures graves voire mortelles.

Avertissement

Situation potentiellement dangereuse qui, si l'on n'y prend garde, peut entraîner des blessures graves voire mortelles.

Attention

Situation potentiellement dangereuse qui, si l'on n'y prend garde, peut entraîner des blessures moyennes ou légères.

Attention

Indique une situation pouvant provoquer des dommages matériels.

Le niveau d'émission des vibrations indiqué dans cette feuille d'information a été mesuré en concordance avec un test normalisé fourni par EN62841 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutefois, si l'outil est utilisé pour des applications différentes, avec des accessoires différents, ou mal entretenu, l'émission de vibrations peut être différente. Le niveau d'exposition peut en être augmenté de façon significative tout au long de la période de travail.

Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes où l'outil est arrêté ainsi que les périodes où il fonctionne sans vraiment travailler. Le niveau d'exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération les mesures additionnelles de sécurité à prendre pour protéger l'opérateur des effets des vibrations telles que : maintien de l'outil et de ses accessoires, maintien des mains au chaud, organisation du travail.

En plus des droits statutaires liés à l'achat, ce produit est couvert par une garantie telle que décrite ci-dessous.

1. La durée de la garantie accordée au consommateur est de 24 mois à partir de la date d'achat. Cette date doit être authentifiée par une facture ou toute autre preuve d'achat. Le produit a été conçu en vue d'une utilisation strictement privée. Aucune garantie ne s'applique donc en cas d'utilisation professionnelle ou commerciale.
2. Il existe pour une partie de la gamme d'outils électroportatifs (AC/DC), une possibilité d'étendre la période de garantie au-delà de la période précédemment décrite en utilisant le formulaire d'enregistrement présent sur le site Internet www.ryobitools.eu. L'éligibilité d'un outil est clairement affichée dans les points de vente et/ou sur l'emballage et la documentation. L'utilisateur final doit enregistrer son/ses outil(s) nouvellement acheté(s) en ligne dans les 30 jours qui suivent la date d'achat. L'utilisateur a la possibilité de s'enregistrer pour l'extension de garantie dans son pays de résidence si celui-ci est listé dans le formulaire d'enregistrement en ligne où cette option est valide. L'utilisateur final doit donner son consentement pour l'enregistrement des données requises pour accéder au site et doit accepter les termes et conditions. La confirmation d'enregistrement, envoyée par courrier électronique, ainsi que la facture originale mentionnant la date d'achat serviront de preuve de l'extension de garantie.
3. La garantie couvre pendant la période de garantie les défauts des produits liés à la fabrication et aux matériaux à la date d'achat. La garantie est limitée à la réparation et/ou au remplacement et n'inclut aucune autre obligation, tels que, mais sans s'y limiter, les dommages accessoires ou indirects. La garantie est non valable en cas de mauvaise utilisation du produit, d'utilisation contraire aux instructions du mode d'emploi, ou en cas de branchement incorrect. Cette garantie ne s'applique pas pour :

- tout dommage au produit résultant d'un mauvais entretien

• tout produit ayant été altéré ou modifié
• tout produit dont les marquages originaux d'identification (marque, numéro de série) ont été dégradés, altérés ou retirés
• tout dommage causé par le non-respect des instructions du mode d'emploi
• tout produit non CE
• tout produit ayant subi une tentative de réparation par du personnel non qualifié ou sans autorisation préalable de Techtronic Industries
• tout produit raccordé à une alimentation secteur non conforme (ampérage, voltage, fréquence)
• tout dommage causé par des influences extérieures (chimiques, physiques, chocs) ou par des substances étrangères
• l'usure normale des pièces consommables
• une utilisation inappropriée, une surcharge de l'outil
• l'utilisation de pièces ou accessoires non agréés
• accessoires de l'outil électrique fournis avec l'outil ou achetés séparément. Cela comprend notamment les embouts de vissage, les forets de perceuse, les disques abrasifs, le papier de verre et les lames, le guide latéral
• Les composants (pièces et accessoires) sujets à l'usure naturelle, ceci incluant notamment les mandrins, les charbons, adaptateurs SDS, les cordons d'alimentation, les poignées auxiliaires, les mallettes de transport, les plateaux de ponçage, les sacs collecteurs de poussière, les tubes d'extraction de poussière, les carrés de clé à choc, etc.
• Si le produit doit être réparé, envoyez-le à un service après-vente agréé RYOBI dont vous trouverez ci-dessous la liste pour chaque pays. Dans certains pays, votre revendeur RYOBI se chargera d'envoyer le produit à un centre de réparation RYOBI. Lorsque vous envoyez un produit à un service après-vente RYOBI, celui-ci doit être correctement emballé, sans contenir aucun produit dangereux tel que de l'essence, et vous devez indiquer votre adresse ainsi qu'une courte description du problème.
• Une réparation / un remplacement sous garantie est gratuit(e). Ceci ne constituera pas une extension de garantie ni un nouveau départ de la période de garantie. Les pièces ou les outils remplacés deviennent notre propriété. Dans certains pays, les frais de port devront être assumés par l'expéditeur. Vos droits statutaires restent inchangés.
• Cette garantie est valable au sein de l'Europe, de la Suisse, de l'Islande, de la Norvège, du Liechtenstein, de la Turquie, de la Russie. En dehors de ces zones, veuillez contacter votre distributeur agréé RYOBI pour déterminer si une autre garantie s'applique.

Service après-vente agréé

Pour trouver le service après-vente agréé le plus proche, rendez-vous sur http://fr.ryobitools.eu/header/service-and-support/service-agents.

Déclarons par la présente que le produit

Perceuse-visseuse

Marque: RYOBI

Numéro de modèle: R18DD3

Étendue des numéros de série : 46229603000001 - 46229603999999

est conforme aux Directives Européennes et Normes Harmonisées suivantes

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 62841-1:2015, EN 62841-2-1:2018, EN 55014-1:2017, EN 55014-2:2015

La documentation RoHS a été dressée d'après EN IEC 63000:2018

Todd Chipner

Directeur principal, Qualité CPT et Réglementation/Sécurité pour la région Asie

Autorisé à rédiger le dossier technique: Numer modèle: R18DD3

Numéro modèle: R18DD3

FR RYOBI est une marque déposée de Ryobi Limited, et est utilisée sous licence.

© 2019 Techtronic Cordless GP. Tous droits réservés.
