Type de produit	Dynamo de roue
Marque	SHIMANO
Modèle	Capreo DHF703S
Poids	60–120 g
Puissance nominale	1,5 W
Type d'éclairage compatible	DEL (LED) uniquement
Alimentation	Énergie cinétique par rotation de la roue
Fonction principale	Alimenter l'éclairage avant et arrière du vélo
Connectique	Borne de branchement avec cache de protection
Installation	Sur fourche avant, côté droit (sens de marche)
Sécurité	Ne pas toucher les bornes pendant la rotation ; respecter la charge maximale indiquée
Entretien	Vérifier régulièrement les connexions et le bon fonctionnement de l'éclairage
Garantie	Ne couvre pas l'usure naturelle ni les dommages dus à une utilisation normale
Fabricant	SHIMANO INC., Osaka, Japon
Notice complète	Disponible sur si.shimano.com

FOIRE AUX QUESTIONS - Capreo DHF703S SHIMANO

Comment installer le moyeu-dynamo Capreo DHF703S sur mon vélo ?

L'installation doit être effectuée par un professionnel. Le moyeu se place sur la fourche avant, le côté de la borne de branchement à droite (sens de marche). Serrez solidement les écrous. Référez-vous au manuel du revendeur.

Puis-je utiliser ce dynamo avec un éclairage halogène ?

Non, le moyeu-dynamo 1,5 W est conçu uniquement pour éclairage à DEL (LED). L'utilisation d'ampoules halogènes pourrait endommager le système.

Quelle est la puissance maximale délivrée ?

La puissance nominale est de 1,5 W en continu, suffisante pour alimenter un phare avant et un feu arrière à LED.

Comment vérifier si le dynamo fonctionne correctement ?

Tournez la roue avant à la main et vérifiez si l'éclairage s'allume. Si ce n'est pas le cas, vérifiez la connexion des fils.

Que faire si l'éclairage ne s'allume pas ?

Vérifiez d'abord que les fils sont bien branchés, puis testez avec une autre lampe compatible. Si le problème persiste, consultez un revendeur.

Puis-je rouler sous la pluie avec ce dynamo ?

Oui, le moyeu-dynamo est conçu pour résister aux intempéries, mais évitez de toucher les bornes lorsqu'il est mouillé.

Comment nettoyer le moyeu-dynamo ?

Utilisez un chiffon sec pour nettoyer l'extérieur. N'utilisez pas de solvants ou d'eau sous pression.

Y a-t-il une limite de poids total pour le vélo ?

Oui, vérifiez le poids total maximal (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Ne pas dépasser cette limite pour garantir un freinage sécurisé.

Où trouver la notice complète et les mises à jour ?

La notice complète est disponible en téléchargement sur si.shimano.com. Vous pouvez également scanner le code QR présent sur le produit.

Ce moyeu est-il compatible avec tous les types de vélos ?

Il est conçu pour les vélos avec une fourche avant standard. Vérifiez les dimensions de l'axe (par exemple 9 mm) et l'espacement.

MODE D'EMPLOI Capreo DHF703S SHIMANO

Des manuels de l'utilisateur sont disponibles dans d'autres langues à :

https://si.shimano.com

Mise en GARDE importante

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

⚠️ DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
⚠️ AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
⚠️ ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous que les roues sont bien serrées avant d'utiliser le vélo. La roue peut se détacher, etc. et entraîner des blessures graves suite à une chute.
• Ne dépassez pas le poids total du vélo (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Si le poids total du vélo est indiqué sur le corps du moyeu, le modulateur de puissance qui limite une puissance de freinage excessive est intégré. Si le poids total du vélo dépasse la plage recommandée, le freinage peut être insuffisant. S'il est en dessous de cette plage, le freinage sera trop efficace, la roue peut alors se bloquer et vous risquez de tomber du vélo. Assurez-vous de comprendre complètement les performances du modulateur de puissance avant de l'utiliser. Le modulateur de puissance n'est pas un dispositif anti-blocage de la roue.
• Assurez-vous que vous pouvez allumer l'éclairage avant et arrière avant d'utiliser le vélo.

Attention

- Lorsque vous roulez ou que vous faites tourner les roues, ne touchez jamais les bornes de branchement du moyeu-dynamo. Sinon, un choc électrique risque de se produire.

Remarque

• Assurez-vous d'installer le moyeu-dynamo sur la fourche avant de façon à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Si il est installé du côté gauche, des problèmes de rotation peuvent survenir en roulant.
• Vérifiez que la borne de branchement du moyeu-dynamo est correctement connectée avant d'utiliser le moyeu-dynamo.
• Reportez-vous également au mode d'emploi du frein.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement. * Le moyeu-dynamo 1,5 W ne doit être utilisé que pour un éclairage DEL.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que les roues sont bien fixées ?
• Est-ce que l'éclairage s'allume ?
• Est-ce qu'un bruit anormal provient de l'intérieur du moyeu ?

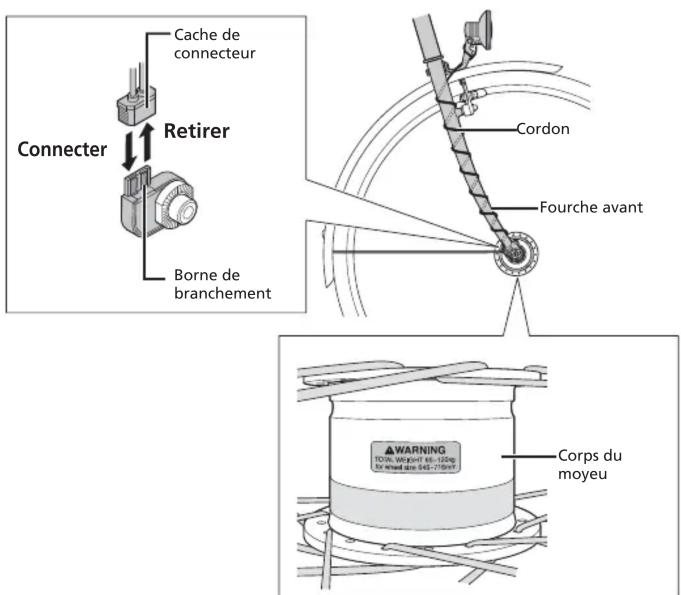

Noms des pièces

Cache de connecteur Retirer Connector Borne de branchement Cordon Fourche avant WARNING TOS, weight 60-120g Or moutier 542-7097 Corps du moyeu

SHIMANO INC.

3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis.
