DH3D32NT - Dynamo de roue SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dynamo de roue (moyeu-dynamo)
Marque	SHIMANO
Modèle	DH3D32NT
Puissance nominale	1,5 W
Tension de sortie	6 V (typique pour éclairage LED)
Usage prévu	Alimentation d'éclairage avant et arrière à LED
Dimensions (diamètre x longueur)	Environ 38 mm x 135 mm
Poids	Environ 560 g
Matériau	Aluminium, acier
Côté d’installation sur fourche	Côté droit (en regardant vers l’avant)
Type de connexion	Bornes de branchement
Compatibilité éclairage	Éclairage LED uniquement (1,5 W)
Poids total vélo autorisé	Selon indication sur le corps du moyeu (si présent)
Modulateur de puissance	Intégré (si poids indiqué)
Sécurité	Ne pas toucher les bornes pendant la rotation ; ne pas démonter
Entretien	Vérifier le serrage des roues, l’éclairage et l’absence de bruit anormal
Nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Pièces détachées	Contacter SHIMANO ou un distributeur agréé
Réparabilité	Ne pas démonter ; confier à un professionnel
Garantie	Ne couvre pas l’usure normale
Notice d’utilisation	Disponible sur https://si.shimano.com

FOIRE AUX QUESTIONS - DH3D32NT SHIMANO

Comment installer le moyeu-dynamo DH3D32NT ?

Installez le moyeu-dynamo sur la fourche avant de manière à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Assurez-vous que les roues sont bien serrées avant utilisation. Référez-vous au manuel du revendeur sur si.shimano.com.

Quel type d'éclairage puis-je utiliser avec ce moyeu-dynamo ?

Ce moyeu-dynamo de 1,5 W est conçu uniquement pour un éclairage à LED. N'utilisez pas d'ampoules halogènes ou incandescentes.

Puis-je toucher les bornes de branchement pendant que la roue tourne ?

Non, ne touchez jamais les bornes de branchement du moyeu-dynamo pendant que vous roulez ou que la roue tourne, car cela pourrait provoquer un choc électrique.

Que faire si l'éclairage ne s'allume pas ?

Vérifiez d'abord que les bornes de branchement sont correctement connectées. Assurez-vous également que les lumières LED fonctionnent. Si le problème persiste, contactez votre revendeur.

Y a-t-il une limite de poids pour l'utilisation de ce moyeu ?

Le poids total du vélo (vélo + cycliste + bagages) ne doit pas dépasser la valeur indiquée sur le corps du moyeu. Si aucune indication n'est présente, respectez les recommandations du fabricant du vélo.

Puis-je démonter le moyeu-dynamo pour le réparer ?

Non, ne démontez ni ne modifiez jamais ce produit. Cela pourrait entraîner un dysfonctionnement et des blessures graves. En cas de problème, consultez un professionnel.

Comment entretenir le moyeu-dynamo ?

Avant chaque utilisation, vérifiez que les roues sont bien fixées, que l'éclairage s'allume et qu'aucun bruit anormal ne provient du moyeu. Nettoyez l'extérieur avec un chiffon sec. Aucune lubrification interne n'est nécessaire.

Où puis-je trouver des pièces de rechange ?

Pour toute pièce détachée, contactez le lieu d'achat ou un distributeur agréé SHIMANO. Les pièces ne sont pas disponibles directement.

Quelle est la fonction du modulateur de puissance ?

Le modulateur de puissance limite la puissance de freinage excessive. Il est actif uniquement si un poids total est indiqué sur le corps du moyeu. Il ne s'agit pas d'un système anti-blocage.

Ce moyeu-dynamo est-il compatible avec tous les vélos ?

Il est conçu pour une fourche avant standard. L'écartement des pattes de fourche doit correspondre à la longueur du moyeu (généralement 100 mm). Vérifiez la compatibilité avant achat.

MODE D'EMPLOI DH3D32NT SHIMANO

Des manuels de l'utilisateur sont disponibles dans d'autres langues à :

https://si.shimano.com

Mise en GARDE importante

• Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens non professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

DANGER	Le non-respect de ces instructions entraine des blessures graves ou mortelles.
AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
A ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez ni ne modifiez ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous que les roues sont bien serrées avant d'utiliser le vélo. La roue peut se détacher, etc. et entraîner des blessures graves suite à une chute.
• Ne dépassez pas le poids total du vélo (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Si le poids total du vélo est indiqué sur le corps du moyeu, le modulateur de puissance qui limite une puissance de freinage excessive est intégré. Si le poids total du vélo dépasse la plage recommandée, le freinage peut être insuffisant. S'il est en dessous de cette plage, le freinage sera trop efficace, la roue peut alors se bloquer et vous risquez de tomber du vélo. Assurez-vous de comprendre complètement les performances du modulateur de puissance avant de l'utiliser. Le modulateur de puissance n'est pas un dispositif anti-blocage de la roue. Assurez-vous que vous pouvez allumer l'éclairage avant et arrière avant d'utiliser le vélo.

Attention

• Lorsque vous roulez ou que vous faites tournier les roues, ne touchez jamais les bornes de branchement du moyeu-dynamo. Sinon, un choc électrique risque de se produire.

Remarque

Assurez-vous d'installer le moyeu-dynamo sur la fourche avant de façon à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Si il est installé du côté gauche, des problèmes de rotation peuvent survenir en roulant. - Vérifiez que la borne de branchement du moyeu-dynamo est correctement connectée avant d'utiliser le moyeu-dynamo. - Reportez-vous également au mode d'emploi du frein. - Les produits ne sont pas garantis contre l'usure naturelle et les déterminations résultat de l'utilisation normale et du vieillissement.

• Le moyeu-dynamo 1,5 W ne doit être utilisé que pour un éclairage DEL.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifie les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

Est-ce que les roues sont bien fixées? Est-ce que l'éclairage s'allume? - Est-ce qu'un bruit anormal provient de l'intérieur du moyeu?

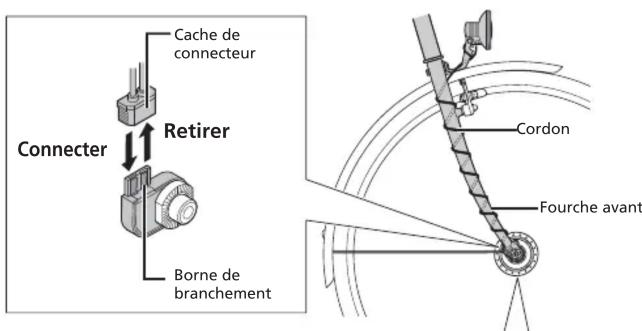

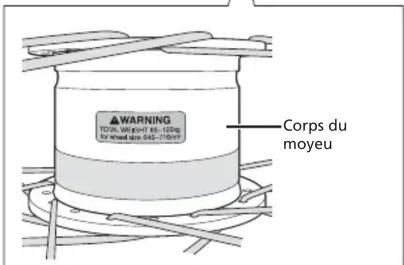

Noms des pièces

SHIMANO INC.

3-77 Oimitsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis.
