Type de produit	Chauffe-eau électrique instantané sans réservoir
Marque	Stiebel Eltron
Modèle	Tempra Trend
Dimensions (H x L x P)	369 mm x 420 mm x 117 mm
Poids net (selon modèle)	6,1 kg à 8,6 kg
Alimentation électrique	Monophasé 208 V / 240 V, 50/60 Hz
Puissance nominale (selon modèle)	9 kW à 36 kW
Nombre de circuits requis	1 à 3 circuits (selon puissance)
Disjoncteur recommandé	Bipolaire, de 30 A à 50 A par circuit
Raccordement hydraulique	Filetage femelle 3/4 po NPT
Pression d'eau maximale	1,0 MPa (150 psi)
Débit d'eau minimum pour activation	1,4 L/min à 2,9 L/min (selon modèle)
Plage de température de sortie	20 °C à 60 °C (68 °F à 140 °F)
Type de commande	Électronique, bouton rotatif et afficheur numérique
Fonctions de l'afficheur	Réglage température, limite T_max, verrouillage, unités °C/°F
Sécurité	Interrupteur thermique de sécurité, protection antibrûlure
Entretien courant	Nettoyage du filtre crépine, détartrage périodique
Normes de certification	UL (É.-U.), CSA (Canada), NSF/ANSI 372
Garantie	Garantie limitée, 7 ans sur les fuites, 3 ans sur les défauts de fabrication
Installation requise	Par électricien et plombier agréés, conforme aux codes locaux

FOIRE AUX QUESTIONS - Tempra Trend STIEBEL ELTRON

Le Tempra Trend est-il adapté comme bouilloire ?

Bien que catégorisé comme bouilloire, le Tempra Trend est un chauffe-eau instantané conçu pour fournir de l'eau chaude sanitaire en continu. Il ne s'agit pas d'une bouilloire traditionnelle pour faire bouillir de l'eau.

Quelle est la puissance électrique nécessaire ?

La puissance dépend du modèle : de 9 kW (208 V) à 36 kW (240 V). Vérifiez l'étiquette du produit et assurez-vous que votre installation électrique peut supporter la charge. Des modèles nécessitent plusieurs circuits.

Comment régler la température de l'eau ?

Utilisez le bouton rotatif sur la face avant. Tournez dans le sens horaire pour augmenter, antihoraire pour diminuer. La température peut être réglée de 20 °C à 60 °C. Un mode arrêt est accessible en tournant à fond dans le sens antihoraire.

Que faire si l'eau n'est pas assez chaude ?

Vérifiez que le débit d'eau n'est pas trop élevé et que la tension d'alimentation est correcte. Nettoyez le filtre crépine pour éliminer les obstructions. Si le problème persiste, l'interrupteur thermique de sécurité peut s'être déclenché.

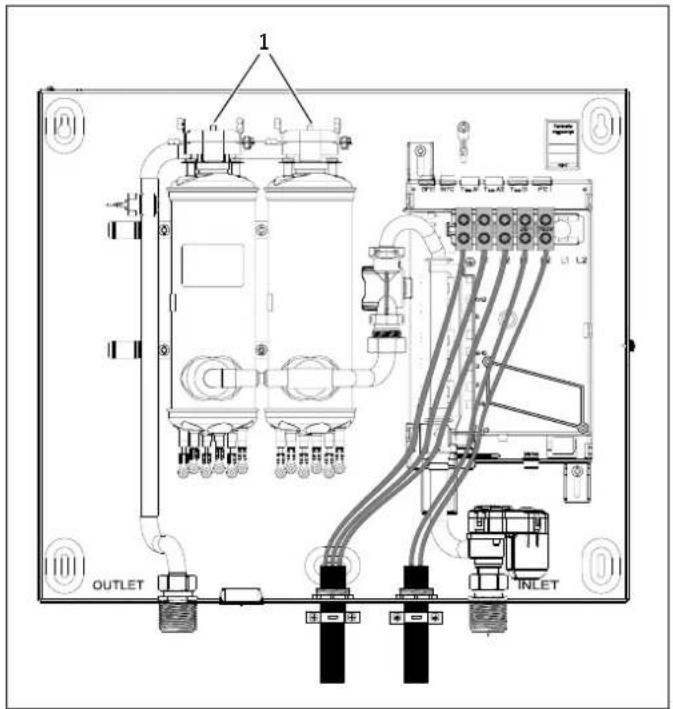

Comment réinitialiser l'interrupteur thermique de sécurité ?

Coupez d'abord l'alimentation électrique au disjoncteur. Ouvrez le capot avant, localisez les boutons de réinitialisation sur les cartouches chauffantes et appuyez dessus jusqu'à entendre un déclic. Si le déclenchement est fréquent, contactez le support technique.

Quelle est la pression d'eau maximale autorisée ?

La pression maximale est de 1,0 MPa (150 psi). Si la pression d'alimentation dépasse cette valeur, installez un réducteur de pression en amont de l'appareil.

Faut-il une soupape de sécurité pression/température ?

Non, ce n'est pas nécessaire pour un chauffe-eau sans réservoir comme le Tempra. Cependant, si le code local l'exige, une soupape peut être installée côté sortie d'eau chaude.

Comment nettoyer l'appareil ?

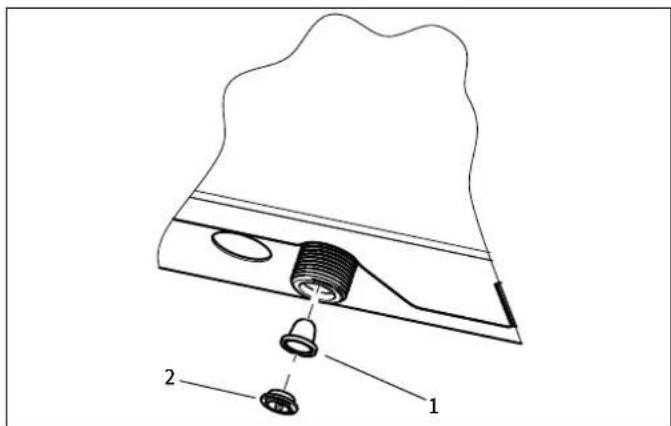

Nettoyez régulièrement le filtre crépine situé à l'entrée d'eau froide. Détartrez les éléments chauffants si nécessaire avec une solution détartrante. Vérifiez aussi la qualité de l'eau pour éviter l'entartrage.

Que faire en cas de code d'erreur sur l'écran ?

Le Tempra Trend n'affiche pas de codes d'erreur (contrairement au Tempra Plus). Si un problème électrique survient, l'appareil peut ne pas chauffer. Contactez le support technique Stiebel Eltron au 800-582-8423.

L'appareil peut-il être installé à l'extérieur ?

Non, le Tempra Trend doit être installé dans un local à l'abri du gel. Il ne doit pas être exposé à des températures inférieures à 2 °C (36 °F) pour éviter les dommages. Installez toujours à l'intérieur.

MODE D'EMPLOI Tempra Trend STIEBEL ELTRON

Certifié à la norme ANSI/UL Std. 499

Conforme à la norme CAN/CSA Std. C22.2 No. 88

Testé et certifié par WQA à la NSF/ANSI 372 pour une utilisation sans plomb.

STIEBEL ELTRON

1. Informations générales
2. Sécurité 2.1 Utilisation conforme 2.2 Précautions de sécurité 46 2.3 Label de conformité 46 2.4 Homologation
3. Inscrivez votre produit 46
4. Généralités 46 4.1 Apparence générale 47
5. Utilisation de l'afficheur 48 5.1 Entrée utilisateur 48 5.2 Entrée utilisateur du Tempra Trend 48 5.3 Entrée utilisateur du Tempra Plus 49

Installation

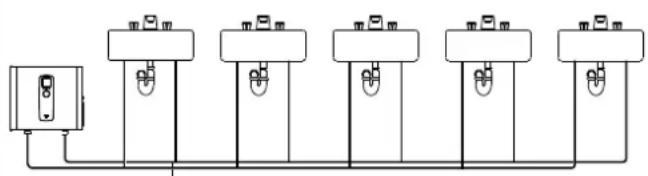

1. Configuration de l'installation 53
2. Montage de l'appareil 53 7.1 Dimensions de montage 53 7.2 Instructions de montage 53
3. Raccords d'eau 54
4. Raccordement électrique ____ 9.1 Tracé du circuit 55 9.2 Connexion de circuit 56 9.3 Bloc de câblage 57
5. Mise en service du chauffe-eau 57
6. Entretien de routine 57
7. Dépannage 12.1 Signalisation des codes d'erreur du Tempra Plus ____ 57 12.2 Renouveler l'interrupteur thermique de sécurité ____ 58
8. Caractéristiques techniques 13.1 Tempra Trend 59 13.2 Tempra Plus 60 13.3 Montée en température au-dessus de la température d'eau ambiante 61 13.4 Dimensions 62 13.5 Schéma de câblage 63

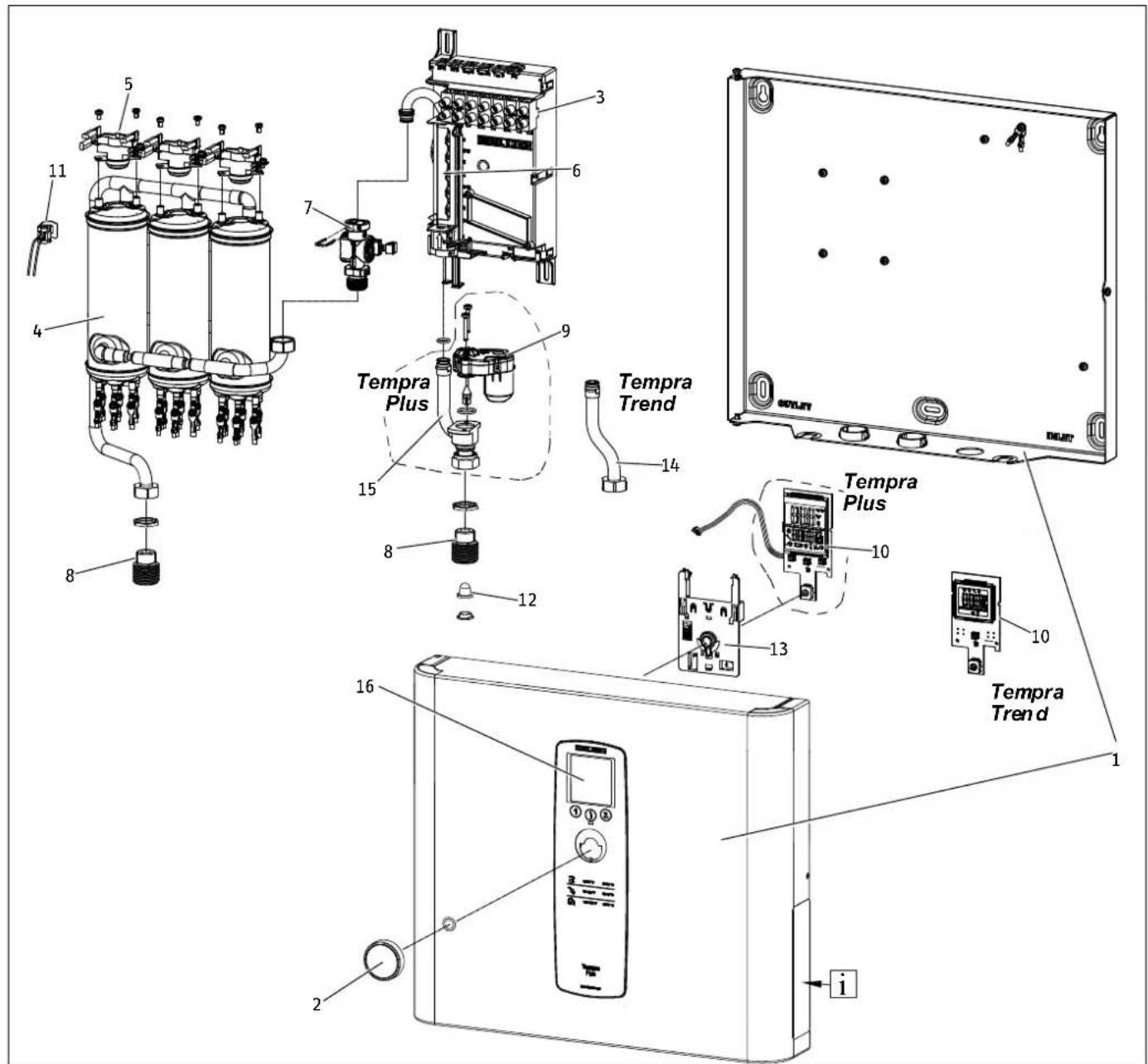

9. Pièces de rechange 64
10. Garantie 66

1. Informations générales

Veuillez lire ce manuel dans son intégralité. Le non-respect des directives contenues dans les guides, les instructions et les règlements pourrait entraîner des dégâts matériels ou des blessures. Des installations, réglages, modifications, entretiens et utilisations non conformes de cet appareil pourraient provoquer des blessures graves.

Cet appareil doit être installé par un électricien et un plombier agréés. L'installation doit se faire conformément aux codes de l'électricité et de la plomberie en vigueur au niveau provincial et local. Il incombe à l'installateur de veiller à ce que l'installation soit faite correctement. Le non-respect des directives d'installation et du mode d'emploi, ou une utilisation incorrecte aura pour effet d'annuler la garantie.

Conserver ces instructions pour consultation ultérieure. L'installateur doit laisser ces instructions au consommateur.

Pour toute question relative à l'installation, l'utilisation ou le fonctionnement de ce chauffe-eau, ou si vous avez besoin de manuels d'installation supplémentaire, veuillez vous adresser à notre service technique en composant le [phone] (Canada et États-Unis uniquement). Si vous appelez depuis un pays autre que le Canada ou les États-Unis, veuillez composer le USA 413-247-3380 et nous vous mettrons en contact avec un centre d'entretien Stiebel Eltron agréé situé dans votre région.

Symbole d'alerte à la sécurité. Il sert à vous avertir qu'il existe un danger de blessure potentiel. Respectez tous les messages relatifs à la sécurité mentionnés après ce symbole pour éviter la possibilité de blessure, voire de décès.

2. Sécurité

Respectez les consignes suivantes et les prescriptions de sécurité.

N'utilisez cet appareil que s'il est complètement installé et doté de tous les dispositifs de sécurité.

2.1 Utilisation conforme

L'appareil est destiné au chauffage de l'eau sanitaire et peut alimenter plusieurs points de soutirage.

Tout autre usage au-delà de ce qui est décrit sera jugé inapproprié et pourrait annuler la garantie du fabricant.

Le respect de la présente notice fait également partie de l'utilisation conforme de cet appareil.

2.2 Précautions de sécurité

DANGER: Blessure

Lisez et respectez la présente notice,

Le non-observation de cette notice peut entraîner des blessures très graves, voire la mort,

DOMMAGES SUR L'APPAREIL ET SUR L'ENVIRONNEMENT:

L'appareil doit être installé par un installateur agréé, L'installation doit satisfaire à toutes les prescriptions nationales, régionales et locales,

La maintenance de l'appareil doit être effectuée par un installateur qualifié,

DANGER: Électrocution

Avant d'effectuer les travaux d'installation, de paramétrage, de modification ou de maintenance sur cet appareil, coupez tous les disjoncteurs et sectionneurs de l'alimentation électrique de l'appareil. La non-observation de ces consignes peut entraîner des blessures très graves, voire la mort. Ne retirez le capot de l'appareil qu'une fois l'alimentation électrique de l'appareil coupée. La non-observation de cette consigne peut entraîner des blessures, voire la mort. L'appareil doit être relié correctement à la terre. L'absence de liaison à la terre du produit peut entraîner des blessures très graves, voire la mort.

DANGER: Brûlures

L'eau à des températures supérieures à 52 °C (125 °F) peut entraîner des brûlures immédiates graves, voire la mort par ébouillantement. Le danger d'ébouillantement par eau brûlante existe lorsque le thermostat de l'appareil est sur un réglage trop élevé. Dans les foyers avec des enfants en bas âge, des personnes handicapées ou âgées, il peut être nécessaire de régler le thermostat sur 45 °C (113 °F) ou moins pour éviter les blessures dues à l'eau chaude.

AVERTISSEMENT: Risque de blessures

Si des enfants ou des personnes aux capacités physiques, sensorielles ou mentales réduites sont autorisées à utiliser cet appareil, il convient de s'assurer qu'ils l'utilisent uniquement quand ils sont supervisés ou s'ils ont été instruits par la personne responsable de leur sécurité. Veillez à ce que les enfants ne jouent pas avec l'appareil.

2.3 Label de conformité

Voir la plaque signalétique de l'appareil.

2.4 Homologation

• UL (U.S.A) norme 499
• CSA (Canada) norme C22.2 No. 88
• NSF/ANSI 372

3. Inscrivez votre produit

Vous devez inscrire votre produit dans les 90 jours qui suivent la date d'achat sur notre site internet pour activer la garantie normale ou pour pouvoir réclamer la garantie prolongée. Rendez-vous à notre site internet à l'adresse suivante : www.stiebel-eltron-usa.com et cliquez sur « Register Your Product » (inscrivez votre produit).

Avant de lancer le processus d'inscription, nous vous conseillons d'avoir à portée de main la documentation nécessaire, à savoir :

Modèle, Exemple : Tempra 24 Plus

Numéro apparaissant après « Nr, » (N°)

Lieu d'achat

Date d'achat

Prénom et nom de famille

Adresse courriel

Adresse postale

Numéro de téléphone

Date d'installation

En cas de questions à propos du processus d'inscription ou des options pour la garantie, veuillez contacter Stiebel Eltron USA directement en composant le [phone].

4. Généralités

Les appareils Tempra Trend et Tempra Plus ont été conçus pour la production d'eau chaude dans une maison, un appartement ou pour répondre à certaines applications commerciales. Contrairement à un chauffe-eau conventionnel à accumulateur incorporé, le chauffe-eau Tempra sans réservoir ne stocke pas d'eau chaude mais la chauffe instantanément au fur et à mesure qu'elle s'écoule de l'appareil. Le chauffe-eau Tempra offre un meilleur rendement énergétique qu'un chauffe-eau à accumulateur en raison de l'absence des pertes à vide et de la réduction des tuyauteries d'eau chaude.

Le chauffage de l'eau est commandé électroniquement. Les Tempra fournissent de l'eau à des températures comprises entre 20 °C (68 °F) et 60 °C (140 °F). Réglez la température désirée avec le bouton de réglage qui se trouve sur la face avant. Le bouton de réglage de la température du Tempra peut être réglé sur : ARRÊT, de 20 à 60 °C (de 68 à 140 °F).

Pour des raisons d'efficience et de durée de vie (entartrage), la plage de réglage optimale de la température se situe entre 30 °C (86 °F) et 50 °C (120 °F).

Le Tempra est doté d'un afficheur intégré qui permet une personnalisation en fonction de l'utilisateur et un contrôle par retour de l'information.

4.1 Apparence générale

4.1.1 Température Trend

1 2 3 4

1 Afficheur 2 Bouton de T_max 3 Témoin DEL Power (alimentation) 4 Bouton de réglage

Bouton de réglage Tempra Trend

5 Afficheur numérique 6 État de capacité énergétique 7 Indicateur Tmax 8 Témoin de l'unité de température 9 Témoin du blocage de l'afficheur

4.1.2 Tempéra Plus

1 2 3 4 ① ② ③ 6 5

1 Afficheur 2 Préréglage 1 3 Témoin DEL Power (alimentation) 4 Bouton de réglage 5 Bouton d'information 6 Préréglage 2

Bouton de réglage Tempra Plus

88.8 °C °F 7 8 9 10 11 max 12 13 14 15 16 17 18 19 gpm 88:8.8 °C °F x1000 gal L/min kWh

7 Afficheur numérique principal 8 État de capacité énergétique 9 Témoin du blocage de l'afficheur 10 Symbole de code d'erreur 11 Afficheur numérique secondaire 12 Indicateur T_max 13 Indicateur des statistiques relatives aux économies 14 Valeur de l'afficheur secondaire x1000 15 Unité de l'afficheur secondaire gallons 16 Unité de l'afficheur secondaire kWh 17 Unité de l'afficheur secondaire litres et litres par minute 18 Unité de l'afficheur secondaire gallons par minute 19 Unité de température pour l'afficheur secondaire 20 Unité de température pour l'afficheur principal

5.1 Entrée utilisateur

Le Tempra Trend et le Tempra Plus sont dotés d'un afficheur interactif qui permet de personnaliser en fonction de l'utilisateur afin d'accroître le niveau de confort de celui-ci.

La structure du menu est conçue de manière intuitive et linéaire pour faciliter au maximum la navigation.

5.1.1 Entrée utilisateur tempra trend

Entrée utilisateur

Bouton de T_max

Bouton de réglage (tournez le bouton pour modifier les paramètres)

5.1.2 Entrée utilisateur tempra plus

Entrée utilisateur

Bouton d'information

Préréglage 1

Préréglage 2

Bouton de réglage (tournez le bouton pour modifier les paramètres)

5.2 Entrée utilisateur du tempra trend

L'afficheur du Tempra Trend est composé d'un afficheur de température et de capacité énergétique. L'afficheur est rétroéclairé et s'allume chaque fois qu'une entrée utilisateur est détectée. Le rétroéclairage est contrôlé par une minuterie et s'éteindra si aucune activité utilisateur n'est détectée pendant 15 secondes.

Pour identifier chaque élément de l'affichage sur le Tempra Trend, consultez la section « Tempra Trend » à la page 47.

5.2.1 Écran d'accueil

L'écran d'accueil indique la valeur de réglage actuelle de la température dans l'unité de température sélectionnée par l'utilisateur. La barre au-dessous de la température montre la capacité opérationnelle actuelle. Lorsque la demande en eau chaude fluctue, l'état de capacité énergétique change pour afficher entre 0 et 10 segments. L'afficheur ci-dessous montre que le chauffe-eau fonctionne à 40% de sa capacité.

Tous les autres écrans du menu reviendront à cet écran soit au bout de 15 secondes après la dernière entrée utilisateur, soit au bout de 5 secondes si le bouton T_max est maintenu enfoncé.

Changer la température réglée

La température réglée peut se situer entre 20 °C (68 °F) et 60 °C (140 °F).

La valeur réglée peut être augmentée en tournant le bouton de réglage dans le sens horaire et diminuée en le tournant dans le sens antihoraire. Le chauffe-eau peut être désactivé lorsqu'il est branché en tournant le bouton de réglage dans le sens antihoraire au-delà du réglage de 20 ° C (68 ° F).

5.2.2 Menu des paramètres

Dans l'écran d'accueil, le fait de maintenir le bouton T_max enfoncé pendant 5 secondes va permettre d'accéder au menu des paramètres.

Réglage des paramètres t_max

Le premier menu des paramètres permet de programmer la valeur pour T_max. La valeur de T_max sert de limite supérieure de la température. Si la valeur de T_max est définie, la valeur de réglage du chauffe-eau ne peut pas dépasser la valeur de T_max. Cette fonction est utile lorsqu'il y a un risque de brûlures causées par l'eau chaude.

Au menu de réglage de T_max, l'afficheur clignote, indiquant que la valeur peut être modifiée en tournant le bouton de réglage. La valeur de T_max peut être augmentée en tournant le bouton de réglage dans le sens horaire et diminuée en le tournant dans le sens antihoraire. La valeur de T_max peut être désactivée en tournant le bouton de réglage dans le sens antihoraire au-delà du réglage.

de 20 ° C (68 ° F). L'afficheur indiquera « Off » si la valeur _max est inactive.

Si le symbole de T_max est visible dans l'écran d'accueil, cela indique que la fonction T_max est active et limite la température maximale autorisée.

En appuyant sur le bouton T_max une fois alors que vous vous trouvez dans cet écran, vous pourrez accéder à l'écran de réglage des paramètres des unités de température.

Réglage des paramètres d'unité de température

Le Tempra Trend peut afficher la température en degrés Fahrenheit ou Celsius.

F °C°F

L'unité utilisée à ce moment sera affichée et tout l'écran clignotera pour indiquer que la valeur peut être changée. Faites tourner le bouton de réglage pour basculer entre Fahrenheit et Celsius.

En appuyant sur le bouton T_max une fois alors que vous trouvez dans cet écran, vous pourrez accéder à l'écran de réglage des paramètres de blocage de l'afficheur.

Réglage des paramètres de blocage de l'afficheur

L'afficheur peut être bloqué pour empêcher toute modification de la valeur de la température définie. Le menu clignote, indiquant que la valeur peut être modifiée en tournant le bouton de réglage. Lorsque « Off » est affiché, le blocage n'est pas activé. Le blocage est actif lorsque « On » est affiché.

OFF°

Si le paramètre du blocage de l'afficheur est réglé sur « On », et si l'utilisateur maintient le bouton T_max enfoncé pendant 5 secondes ou attend 15 secondes que l'afficheur se mette en veille, le blocage de l'afficheur est activé.

120 °F

Avec le blocage de l'afficheur activé, un cadenas s'affiche sur l'écran d'accueil et aucun paramètre ne peut être changé. Pour désactiver le blocage, maintenez le bouton T_max enfoncé pendant 12 secondes. Le cadenas disparaîtra de l'afficheur et il sera à nouveau possible de changer les paramètres.

En appuyant sur le bouton T max une fois alors que vous vous trouvez dans cet écran, vous pourrez retourner au menu de réglage des paramètres T max.

5.2.3 Retourner à l'écran d'accueil

Lorsque vous naviguez les menus de l'afficheur et que vous vous trouvez dans n'importe quel menu autre que l'écran d'accueil, le fait de maintenir le bouton T_max enfoncé pendant 5 secondes va faire revenir l'affichage à l'écran d'accueil. De plus, l'afficheur reviendra à l'écran d'accueil au bout de 15 secondes d'inactivité de la part de l'utilisateur.

5.3 Entrée utilisateur du tempra plus

Le Tempra Plus possède un afficheur avec un affichage principal et un affichage secondaire : vous pouvez ainsi afficher plusieurs paramètres ou informations. Le Tempra Plus est capable d'afficher le débit d'eau actuel passant par le chauffe-eau, mais aussi de calculer les économies d'énergie réalisées grâce au chauffe-eau sans réservoir comparé à un chauffe-eau avec réservoir.

Pour identifier chaque élément de l'affichage sur le Tempra Plus, consultez la section « 4.1.2 Tempra Plus » à la page 47.

5.3.1 Écran d'accueil

L'écran d'accueil du Tempra Plus affiche la température réglée actuelle dans l'unité de température qui a été sélectionnée dans la moitié supérieure de l'afficheur.

La barre au-dessous de la température indique la fraction actuelle de la capacité totale à laquelle le chauffe-eau fonctionne. Lorsque la demande en eau chaude fluctue, l'état de capacité énergétique change pour afficher entre 0 et 10 segments. L'afficheur ci-dessous montre que le chauffe-eau fonctionne à 30% de sa capacité.

La moitié inférieure de l'afficheur indique le débit de l'eau passant par l'appareil soit en gallons par minute (gpm) soit en litres par minute (l/min).

125 °F 1.3 gPa

Tous les autres menus reviendront à l'écran d'accueil soit au bout de 15 secondes après la dernière entrée utilisateur, soit au bout de 5 secondes si le bouton Informations est maintenu enfoncé.

5.3.2 Menu des informations

La structure du menu des informations affiche des informations supplémentaires à l'intention de l'utilisateur. Vous accédez au menu des informations en appuyant sur le bouton Informations lorsque vous êtes dans l'écran d'accueil.

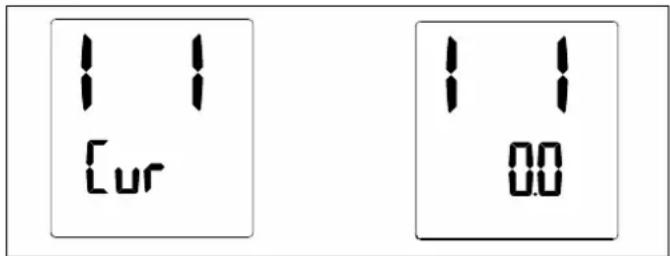

Affichage des économies totales réalisées

Si vous appuyez sur le bouton Informations alors que l'écran d'accueil est affiché, l'afficheur passera à l'affichage des économies totales réalisées.

L'affichage des économies totales réalisées indiquera « l1 » dans la moitié supérieure de l'afficheur, et la moitié inférieure basculera entre « Cur » et les économies réalisées avec le chauffe-eau.

cur 00

Le total des économies réalisées sera mis à jour quotidiennement et représente une estimation des économies réalisées par l'utilisateur comparées à une installation avec un chauffe-eau avec réservoir.

L'estimation des économies est basée sur le coût de l'électricité. Pour une estimation très précise, le coût de l'électricité par kWh doit être défini dans le menu des paramètres relatifs au coût de l'électricité. Pour plus de détails sur cette procédure, consultez la section « Réglage des paramètres relatifs au coût de l'électricité » à la page 51.

Le fait d'appuyer sur le bouton Informations vous renverra à l'écran d'accueil. L'afficheur reviendra aussi à l'écran d'accueil si aucune entrée utilisateur n'est détectée pendant 15 secondes.

5.3.3 Menu des paramètres

Le menu des paramètres permet de modifier plusieurs paramètres sur le Tempra Plus. Vous pourrez accéder au menu des paramètres en maintenant le bouton Informations enfoncé pendant 5 secondes.

Réglage des paramètres t_max

Le premier menu des paramètres permet de programmer la valeur pour T_max. La valeur de T_max sert de limite supérieure de la température. Si la valeur de T_max est définie, la valeur de réglage du chauffe-eau ne peut pas dépasser la valeur de T_max. Cette fonction est utile lorsqu'il y a un risque de brûlures causées par l'eau chaude.

Au menu de réglage de T_max, la valeur de la température clignote, indiquant que la valeur peut être modifiée en tournant le bouton de réglage. La valeur de T_max peut être augmentée en tournant le bouton de réglage dans le sens horaire et diminuée en le tournant dans le sens antihoraire. La valeur de T_max peut être désactivée en tournant le bouton de réglage dans le sens antihoraire au-delà du réglage de 20 °C (68 °F). L'afficheur indiquera « Off » si la valeur T_max est inactive.

Si le symbole de T_max est visible dans l'écran d'accueil, cela indique que la fonction T_max est active et limite la température maximale autorisée.

En appuyant sur le bouton Informations une fois alors que vous vous trouvez dans ce menu, vous pourrez accéder à l'écran de réglage des paramètres des unités de température.

Réglage des paramètres d'unité de température

Le Tempra Plus peut afficher la température en degrés Fahrenheit ou Celsius.

P 2 F °F

L'unité utilisée à l'instant sera affichée et la valeur de l'affichage secondaire clignotera pour indiquer que la valeur peut être changée. Faites tourner le bouton de réglage pour basculer entre Fahrenheit et Celsius.

En appuyant sur le bouton Informations une fois alors que vous vous trouvez dans ce menu, vous pourrez accéder à l'écran de réglage des paramètres des unités de volume.

Réglage des paramètres d'unité de volume

Le Tempra Plus peut afficher le volume ou le débit soit en gallons par minute (gpm) soit en litres par minute (l/min).

L'unité de volume utilisée à l'instant sera affichée et la valeur clignotera pour indiquer qu'elle peut être changée. Faites tourner le bouton de réglage pour basculer entre gallons par minute et litres par minute.

En appuyant sur le bouton Informations une fois alors que vous vous trouvez dans ce menu, vous pourrez accéder à l'écran de réglage des paramètres relatifs au coût de l'électricité.

Réglage des paramètres relatifs au coût de l'électricité

Le Tempra Plus possède une fonction intégrée qui calcule les économies d'énergie réalisées par l'appareil comparées à l'énergie utilisée moyenne par un chauffe-eau avec réservoir. Pour que cette fonction soit précise, le coût par kWh de l'électricité doit être programmé dans le logiciel.

P 4 0.20 kWh

L'affichage secondaire clignotera pour indiquer que la valeur peut être modifiée en tournant le bouton de réglage. Examinez votre facture d'électricité pour déterminer le coût de l'électricité.

En appuyant sur le bouton Informations une fois alors que vous vous trouvez dans ce menu, vous pourrez accéder à l'écran de réglage des paramètres de blocage de l'afficheur.

Réglage des paramètres de blocage de l'afficheur

L'afficheur peut être bloqué pour empêcher toute modification facile de la valeur de la température définie. Le menu clignote, indiquant que la valeur peut être modifiée en tournant le bouton de réglage. Lorsque « Off » est affiché, le blocage n'est pas activé. Le blocage est actif lorsque « On » est affiché.

P 5 ° OFF

Si le paramètre du blocage de l'afficheur est réglé sur « On », et si l'utilisateur maintient le bouton Informations enfoncé pendant 5 secondes ou attend 15 secondes que l'afficheur se mette en veille, le blocage de l'afficheur est activé.

Avec le blocage de l'afficheur activé, un cadenas s'affiche sur l'écran d'accueil et aucun paramètre ne peut être changé. Pour désactiver le blocage, maintenez le bouton Informations enfoncé pendant 12 secondes. Le cadenas disparaîtra et il sera à nouveau possible de changer les paramètres.

En appuyant sur le bouton Informations une fois alors que vous vous trouvez dans cet écran, vous pourrez accéder au menu du paramètre de réinitialisation des réglages d'usine.

Paramètre de réinitialisation des réglages d'usine

La valeur de la température réglée, les valeurs prédéfinies, les unités de température et de volume peuvent toutes être remises aux valeurs des réglages d'usine.

Tout l'affichage clignotera pour indiquer que la valeur peut être modifiée en tournant le bouton de réglage. Lorsque la valeur est réglée sur « On », la réinitialisation doit être confirmée en maintenant le Bouton 1 et le Bouton 2 enfoncés simultanément pendant 5 secondes.

En appuyant sur le bouton Informations, vous pourrez accéder à l'affichage du paramètre de réinitialisation des économies réalisées.

Paramètre de réinitialisation des économies réalisées

Tout comme le paramètre de réinitialisation des réglages d'usine, la valeur calculée des économies réalisées peut être remise à zéro.

Tout l'affichage clignotera pour indiquer que la valeur peut être modifiée en tournant le bouton de réglage. Lorsque la valeur est réglée sur « On », la réinitialisation doit être confirmée en maintenant le Bouton 1 et le Bouton 2 enfoncés simultanément pendant 5 secondes.

En appuyant sur le bouton Informations une fois, vous pourrez accéder à l'écran du paramètre de mise en veille du rétroéclairage de l'affichage.

Paramètre de mise en veille du rétroéclairage de l'affichage

Le rétroéclairage de l'affichage peut être réglé de façon à être toujours allumé ou en mode automatique qui se désactive lorsqu'aucune entrée utilisateur n'est détectée pendant 15 secondes.

P 8 Auto

Tout l'affichage et le rétroéclairage clignoteront pour indiquer que la valeur peut être modifiée en tournant le bouton de réglage. Lorsque la valeur est réglée sur « On », le rétroéclairage restera allumé. Lorsque la valeur est réglée sur « Auto », il s'éteindra automatiquement au bout de 15 secondes sans activité.

En appuyant sur le bouton Informations une fois alors que vous vous trouvez dans ce menu, vous pourrez accéder à l'écran du menu du paramètre de luminosité du rétroéclairage de l'affichage.

Paramètre de luminosité du rétroéclairage de l'affichage

La luminosité du rétroéclairage de l'affichage peut être réglée sur deux paramètres différents. Un réglage haut et bas permet de personnaliser la luminosité en fonction de l'éclairage à l'endroit où l'appareil est installé.

P 9

La barre d'état de la capacité d'alimentation indique le réglage de luminosité. Une barre de capacité complète indique que la luminosité est réglée sur « haut ». Une barre de capacité à moitié indique que la luminosité est réglée sur « bas ».

En appuyant sur le bouton Informations une fois alors que vous vous trouvez dans ce menu, vous pourrez retourner à la page de réglage des paramètres de T_max.

5.3.4 Options pour le préréglage de la température

Le Tempra Plus présente deux réglages prédéfinis pour les températures permettant de définir les températures réglées rapidement. Les boutons 1 et 2 peuvent mémoriser chacun une valeur de température réglée indépendante.

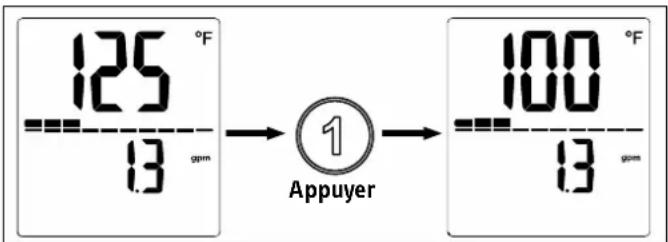

Changer les valeurs prédéfinies de la température réglée

Lorsque l'afficheur est à l'écran d'accueil, l'utilisateur peut appuyer soit sur le Bouton 1, soit sur le Bouton 2 pour modifier la valeur mémorisée de la température réglée associée à chaque bouton.

125 °F 13 gpm Appuyer 100 °F 13 gpm

Lorsque vous appuyez sur le bouton, la valeur de la température réglée va passer à la valeur qui a été mémorisée jusqu'à ce moment.

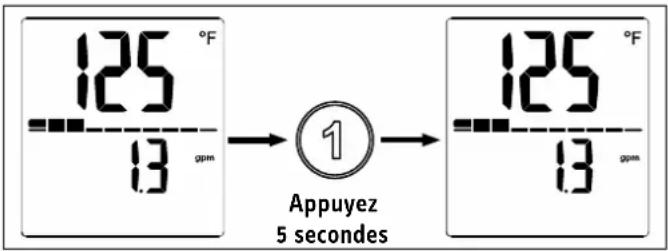

Changer les valeurs prédéfinies

Les valeurs prédéfinies peuvent être changées des valeurs par défaut.

125 °F 13 gpm Appuyez 5 seconds 125 °F 13 gpm

Pour changer la valeur du préréglage 1 ou du préréglage 2, tournez d'abord le bouton de réglage à la température que vous voulez définie comme la valeur prédéfinie. Puis maintenez le bouton de préréglage enfoncé pendant 5 secondes. L'affichage clignotera pour indiquer que la valeur préréglée a bien été modifiée.

5.3.5 Retourner à l'écran d'accueil

Lorsque vous naviguez les menus de l'afficheur et que vous vous trouvez dans n'importe quel menu autre que l'écran d'accueil, le fait de maintenir le bouton Informations enfoncé pendant 5 secondes va faire revenir l'affichage à l'écran d'accueil. De plus, l'afficheur reviendra à l'écran d'accueil au bout de 15 secondes d'inactivité de la part de l'utilisateur.

5.3.6 Menu d'erreurs du tempra plus

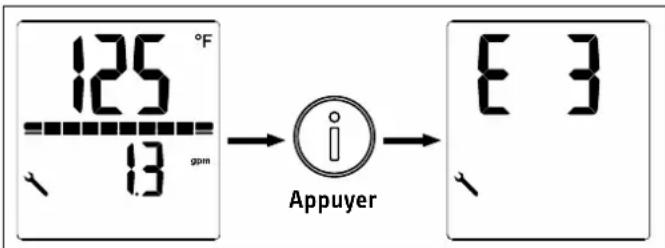

Si le Tempra Plus a une erreur, le symbole d'une clé s'allume dans la partie inférieure gauche de l'afficheur.

125 °F 13 gpm Appuyer E 3

Lorsque la clé est affichée, appuyez sur le bouton Information pour afficher la page d'affichage des erreurs. Consultez la section « 5.3.6 Menu d'erreurs du Tempra Plus » à la page 52 pour plus de détails pour interpréter le code d'erreur signalé.

6. Configuration de l'installation

Le Tempra est conçu pour les applications suivantes. Installation sanitaire typique des habitations

Installation sanitaire typique des locaux commerciaux

7. Montage de l'appareil

AVERTISSEMENT: L'appareil doit être installé en position verticale, raccords d'eau dirigés vers le bas.

ATTENTION: Ne pas installer l'appareil dans un endroit où il risque d'être régulièrement éclaboussé d'eau. Une électrocution pourrait se produire.

ATTENTION: Les canalisations d'écoulement d'eau chaude quittant l'appareil peuvent être chaudes au toucher. Il faut isoler les canalisations d'écoulement d'eau chaudes situées à moins de 91 cm (36 po) à cause du risque de brûlures encouru par les enfants.

AVIS: Cet appareil ne doit pas être installé à un endroit susceptible d'être exposé au gel (températures inférieures à 2° C [36° F]). Si l'appareil risque d'être exposé au gel, il faut purger toute l'eau de l'appareil. Le non-respect de cette directive annule toutes les garanties. L'appareil doit être situé dans un endroit où les fuites d'eau provenant de l'appareil ou des franchissements ne risquent pas d'entraîner des dommages à son environnement immédiat. Si l'installation ne peut avoir lieu ailleurs, il est conseillé d'installer un bac de récupération sous l'appareil.

7.1 Dimensions de montage

7.2 Instructions de montage

Installez le Tempra le plus près possible des points principaux de prélèvement d'eau chaude.

▶ Installez le Tempra dans un local à l'abri du gel. En cas de risque de gel, déposez l'appareil avant l'arrivée du gel. ▶ Laissez un espace minimum de 120 mm (5 po) environ de chaque côté pour l'entretien.

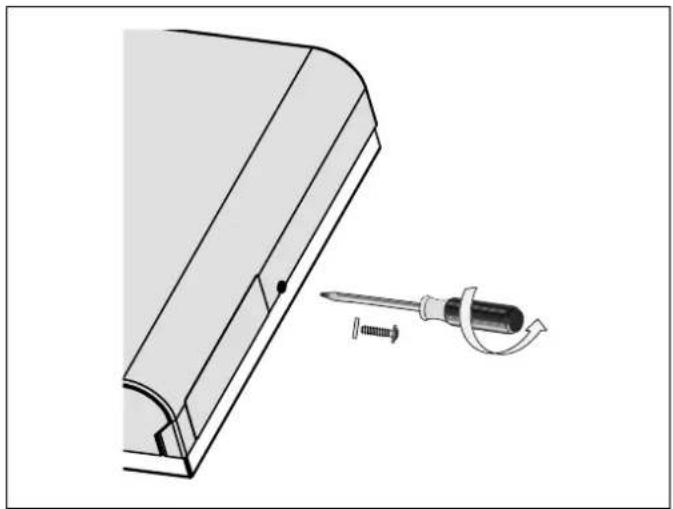

▶ Enlevez la vis du capot.

▶ Fixez l'appareil au mur solidement en plaçant au moins trois vis dans les trous de fixation. Les vis et les pièces d'ancrage au mur en plastique pour montage dans un ouvrage en maçonnerie ou en bois sont fournies.

8. Raccords d'eau

AVIS: Une chaleur excessive due au soudage des tuyauteries en cuivre à proximité du Tempra peut endommager l'appareil. Le branchement d'eau froide vers l'appareil doit être déconnecté régulièrement pour nettoyer l'écran du filtre. Il est nécessaire d'utiliser des raccordements d'eau qui puissent se déconnecter facilement comme des raccords flexibles en acier tressé.

AVIS: L'eau dure ou l'eau avec une teneur élevée en minéraux peut endommager l'appareil. Les dégâts causés par le tartre ou une teneur élevée en minéraux ne sont pas couverts par la garantie.

Tous les travaux de plomberie doivent être réalisés conformément aux règlementations nationales, régionales et locales applicables. ▶ Un réducteur de pression doit être installé si la pression de l'alimentation en eau froide est supérieure à 10 bars (150 psi). ▶ Vérifiez que la tuyauterie d'arrivée d'eau froide a bien été rincée pour enlever les dépôts ou les saletés. Les Tempra comportent aussi un filtre crépine à nettoyer de temps en temps. Nettoyez le filtre crépine puis remettez le filtre et la rondelle en place.

▶ Le raccord d'eau froide (arrivée) se trouve sur la droite de l'appareil et le raccord d'eau chaude (prélèvement) du côté gauche.

NOTICE: Il n'est pas nécessaire d'équiper un chauffe-eau sans réservoir comme Tempra d'une soupape de sécurité de pression et de température (P&T). Si le contrôleur local n'accepte pas l'installation sans soupape P&T, il est possible d'en installer une du côté prélèvement de l'eau chaude sur l'appareil.

Le Tempra est conçu pour un raccordement sur tuyauterie en cuivre, en PEX ou sur flexible en acier inoxydable tressé avec filetage conique femelle 3/4 po. NPT.

Le branchement d'eau froide vers l'appareil doit être déconnecté régulièrement pour nettoyer l'écran du filtre. Il est nécessaire d'utiliser des raccordements d'eau qui puissent se déconnecter facilement comme des raccords flexibles en acier tressé. S'il faut souder près de l'appareil, tenir la flamme éloignée de l'enveloppe de l'appareil pour éviter toute détérioration. Lorsque tous les travaux de plomberie sont achevés, contrôlez l'absence de fuite et exécutez les mesures correctives avant de poursuivre.

DANGER: Électrocution

Avant toute intervention sur l'installation électrique, vérifiez que les interrupteurs du panneau de disjoncteurs principaux sont sur « arrêt » afin de prévenir tout risque d'électrocution. Tous les travaux de montage et de plomberie doivent être achevés avant de procéder au branchement électrique. Les circuits doivent être équipés d'un interrupteur différentiel si les réglementations nationales, régionales ou locales en matière d'installation électrique l'exigent. Comme avec tout appareil électrique, des défauts de mise à la terre électriques peuvent entraîner des lésions graves ou mortelles.

Tous les travaux électriques doivent être réalisés conformément aux règlementations nationales, régionales et locales applicables. Le Tempra doit être raccordé à un circuit de dérivation relié à la terre et présentant la tension assignée requise. La terre doit être connectée à la borne « Ground » du tableau de disjoncteur.

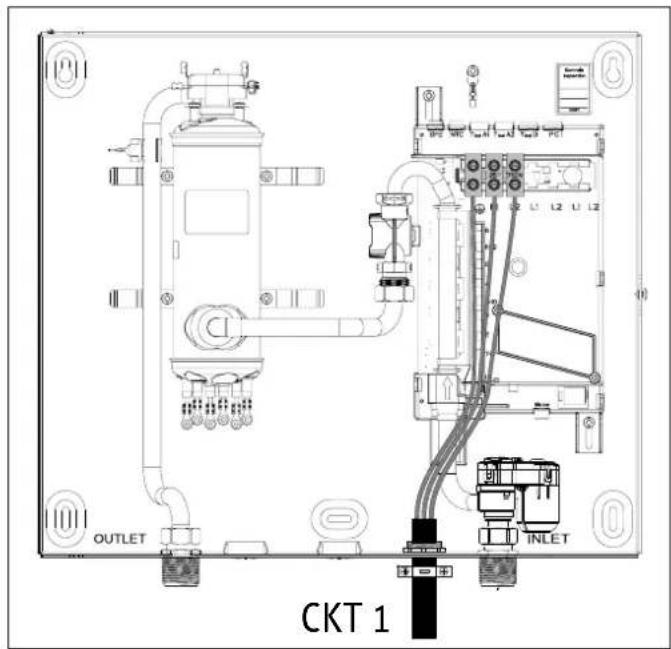

9.1.1 Tempra 12 trend / plus

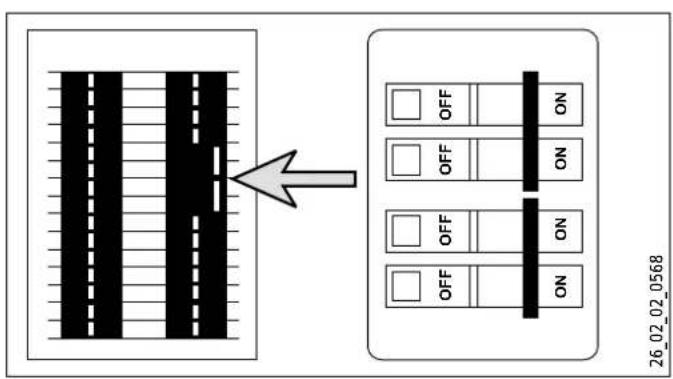

Tempra 12 Trend / Plus : Ces appareils peuvent être connectés à un circuit simple. Utilisez un câble d'alimentation protégé par un disjoncteur bipolaire.

9.1.2 Tempra 15, 20 ou 24 Trend / Plus

OUTLET Cir 1 Cir 2 INLET

Tempra 15, 20 ou 24 Trend / Plus : Ces appareils exigent deux circuits indépendants. Utilisez deux câbles d'alimentation protégés par deux disjoncteurs bipolaires distincts.

9.1.3 Tempra 29 ou 36 Trend / Plus

Tempra 29 ou 36 Trend / Plus: Ces appareils exigent trois circuits indépendants. Utilisez trois câbles d'alimentation protégés par trois disjoncteurs bipolaires distincts. Le Tempra 15 à 36 doit posséder plusieurs sources d'alimentation.

9.2 Connexion de circuit

Pour les sections de câbles et la taille de disjoncteur requise, consultez les caractéristiques techniques. Dans tous les cas, assurez-vous de la mise à la terre adéquate de l'appareil.

- Coupez à la longueur désirée le câble de raccordement électrique et dénudez l'extrémité.

Le câble doit être inséré par les passages prévus situés entre les raccords d'eau froide et d'eau chaude (« 9.1 Tracé du circuit » à la page 55). Les fils sous tension doivent être connectés aux bornes L1 et L2 du bloc de jonction. Le conducteur de mise à la terre doit être connecté à la borne pourvue du symbole de terre (« 13.5 Schéma de câblage » à la page 63).

9.3 Bloc de câblage

Consultez le tableau ci-dessous pour connaître la pression de serrage recommandée pour les vis de la plaque à bornes.

Diamètre de vis (mm) Torque (N·cm) Torque (lbf·in) M6 200-250 17.7-22.1

Utiliser la pression de serrage appropriée pour fixer les fils au bloc de câblage contribue à prévenir la perte de biens personnels et les dommages à la propriété.

10. Mise en service du chauffe-eau

AVERTISSEMENT: Ouvrez le robinet d'eau chaude pendant quelques minutes jusqu'à ce que le débit soit constant et que l'air dans les tuyauteries soit purgé. Le capot de l'appareil doit être remonté avant d'enclencher les disjoncteurs.

▶ Vérifiez que le câble du transducteur de valeur de consigne est branché dans le connecteur TSoll D de la carte de commande d'alimentation principale. Si le câble a été débranché pour une raison quelconque pendant l'installation, assurez-vous qu'il est reconnecté à l'emplacement TSoll D avant d'alimenter le chauffe-eau. ▶ Remplissez l'appareil avec de l'eau. ▶ Fermez le capot et fixez-le avec le disque interrupteur avec la vis. ▶ Enclenchez les disjoncteurs pour mettre l'appareil sous tension. ▶ Tournez le sélecteur de température dans le sens horaire et dans le sens antihoraire pour calibrer le transmetteur de valeur de consigne. ▶ Réglez la température de l'eau comme vous le souhaitez à l'aide du bouton placé à l'avant de l'appareil. ▶ Ouvrez l'eau chaude et attendez vingt secondes que la température se stabilise. Contrôlez la température de l'eau avec la main pour vous assurer que ce ne soit pas trop chaud. Baissez la température si besoin est. ▶ Expliquez le fonctionnement de l'appareil à l'utilisateur et faites en sorte qu'il se familiarise avec son utilisation. ▶ Informez l'utilisateur des risques éventuels (température de l'eau chaude jusqu'à 60 °C (140 °F)). Remettez les présentes instructions qui doivent être conservées pour toute référence ultérieure.

11. Entretien de routine

Les Tempra ne comportent pas de pièces nécessitant l'intervention d'une personne non spécialiste. En cas de dysfonctionnement, prenez contact avec un artisan plombier ou électricien agréé.

Les chauffe-eau Stiebel Eltron Tempra sans réservoir sont conçus pour une très longue durée de vie. La durée de vie effective varie en fonction de la qualité de l'eau et de l'utilisation. Pour garantir un débit d'eau régulier, il est suggéré de détartrer et de nettoyer

À intervalles réguliers, l'aérateur du ou des robinet(s), le filtre crépine de l'appareil et les cartouches chauffantes du chauffe-eau.

Vérifiez également la qualité de l'eau alimentant le chauffe-eau à intervalles réguliers. La qualité de l'eau peut avoir un impact sur la durée de vie de l'appareil et peut ne pas être couverte par la garantie du fabricant.

12. Dépannage

Symptôme Cause possible Solution
L'eau n'est pas chaude	les disjoncteurs sont coupésdébit insuffisant pour activer l'appareil	enclenchez les disjoncteursnettoyez le filtre crépine de l'appareil
		nettoyez le brise-jet du robinet ou la pomme de douche
	capteur de débit bouché/netournant pas	retirez le capteur de débit et soufflez dans le capteur pour vous assurer que la roue tourne
	le chauffe-eau n'est pas bien branché	veillez à ce que l'eau froide entre par la droite et que l'eau chaude sorte par la gauche.
Il n'y a pas assez d'eau chaude	le filtre crépine est obstrué	nettoyez le filtre crépine de l'appareil.
	éléments chauffants entartrés	détartrez les éléments chauffants à l'aide d'une solution de détartrage
L'eau n'est pas suffisamment chaude	le débit d'eau est trop élevé	réduisez le débit d'eau jusqu'à ce que le témoin arrête de clignoter sur le capot frontal
	la tension est trop faible	alimentez l'appareil avec la tension adéquate
	l'interrupteur thermique de sécurité déclenché	coupez l'électricité et réinitialisez l'interrupteur thermique de sécurité

Si vous êtes incapable de résoudre un problème, contactez-nous au numéro gratuit 800-582-8423 avant de déposer l'appareil du mur. Stiebel Eltron est heureux de vous proposer une assistance technique. Dans la plupart des cas, nous pouvons résoudre le problème par téléphone.

12.1 Signalisation des codes d'erreur du Tempra Plus

Le Tempra Plus peut effectuer un auto-diagnostic et signaler les problèmes de fonctionnement qui se présentent. Pour savoir comment l'erreur est signalée sur l'afficheur du Tempra Plus, t.

Erreur	Cause possible	Solution
2	défaillance du capteur de température à l'admission	contactez le soutien technique de Stiebel Eltron.
3	défaillance du capteur de température à la sortie	veillez à ce que le câble du capteur de température de sortie soit connecté à la carte de commande principale contactez le soutien technique de Stiebel Eltron.

12.2 Renouveler l'interrupteur thermique de sécurité

DANGER: Électrocution

N'essayez pas de réinitialiser l'interrupteur thermique de sécurité de ce chauffe-eau à moins que l'alimentation ait été complètement coupée au disjoncteur.

L'interrupteur thermique de sécurité du Tempra est conçu pour couper l'alimentation des éléments chauffants si la température de l'eau est trop chaude. Lorsque l'un de ces interrupteurs est déclenché, il doit être réinitialisé manuellement.

1 Interrupteur thermique de sécurité

Pour réinitialiser les interrupteurs de sécurité, procédez comme suit:

Coupez tous les disjoncteurs reliés au chauffe-eau ▶ Ouvrez le couvercle avant du chauffe-eau ▶ Identifiez les interrupteurs thermiques sur les cartouches chauffantes en cuivre. Les boutons du dessus sont les boutons de réinitialisation. ▶ Enfoncez-les, et remarquez si vous entendez un déclic lorsqu'ils s'enfoncent.

Une cartouche chauffante qui doit être réinitialisée à répétition pourrait avoir des problèmes techniques qui doivent être résolus par le soutien technique de Stiebel Eltron.

13. Caractéristiques techniques

13.1 Température Trend

Tempra Trend

Tempra 15 Trend

Tempra 20 Trend

Tempra 24 Trend3

Tempra 29 Trend4

Tempra 36 Trend5

Réf. commande

239213

239214

239215

239216

239217

239218

Données électriques

Phase (50/60 Hz)

monophasé

monophasé6

monophasé6

monophasé6

monophasé6

monophasé6

Tension

240 V

208 V

240 V

208 V

240 V

208 V

240 V

208 V

240 V

208 V

240 V

208 V

Puissance

12 kW

9 kW

14.4 kW

10.8 kW

19.2 kW

14.4 kW

24 kW

18 kW

28.8 kW

21.6 kW

36 kW

27 kW

Charge maximale

1 x 50 A

1 x 44 A

2 x 30 A

2 x 26 A

2 x 40 A

2 x 35 A

2 x 50 A

2 x 44 A

3 x 40 A

3 x 35 A

3 x 50 A

3 x 44 A

Taille requise disjoncteur1 (bipolaire)

1 x 50 A

2 x 30 A

2 x 40 A

2 x 35 A

2 x 50 A

3 x 40 A

3 x 35 A

3 x 50 A

Raccord électrique

1/GRD

2/GRD

2/GRD

2/GRD

3/GRD

3/GRD

Taille de câble requise, cuivre2

1 x 8/2 AWG

2 x 10/2 AWG

2 x 8/2 AWG

2 x 8/2 AWG

3 x 8/2 AWG

3 x 8/2 AWG

Raccordements

Raccord hydraulique

3/4 po. NPT

Température eau froide max.

42 °C (108°F)

Données hydrauliques

Capacité nominale

0.5 l (0.13 gal)

1.0 l (0.26 gal)

1.0 l (0.26 gal)

1.0 l (0.26 gal)

1.5 l (0.39 gal)

1.5 l (0.39 gal)

Valeurs

Débit d'eau min. pour activer l'appareil

1.4 l/min(0.37 gpm)

1.9 l/min(0.5 gpm)

1.9 l/min(0.5 gpm)

1.9 l/min(0.5 gpm)

2.9 l/min(0.77 gpm)

2.9 l/min(0.77 gpm)

Température d'arrivée max. admissible

55 °C (131°F)

Limites d'utilisation

Pression maxi. admissible

1.0 MPa (150 psi)

Pression d'essai

2.0 MPa (300 psi)

Fabrication

Cache et panneau arrière

tôle d'acier

Couleur

blanc alpin

Dimensions

Hauteur

369 mm (14 1⁄2 po.)

Largeur

420 mm (16 5/8 po.)

Profondeur

117 mm (4 5/8 po.)

Poids

Poids

6.1 kg (13.5 lbs)

7.3 kg (16.1 lbs)

7.3 kg (16.1 lbs)

7.3 kg (16.1 lbs)

8.6 kg (19 lbs)

8.6 kg (19 lbs)

^1 Ceci est notre recommandation pour la protection de surintensité à 100 % de la charge. Vérifiez les codes locaux de la conformité si nécessaire. Les chauffe-eau sans réservoir sont considérés comme une charge non continue. ² Des conducteurs en cuivre avec une température nominale de 75 ° C ou plus doivent être utilisés. Les conducteurs doivent être choisis pour maintenir une baisse de tension inférieur à 3 % sous tension. ³ Exige une alimentation secteur de 150 A. ^4 Exige une alimentation secteur de 200 A. ^5 Exige une alimentation secteur de 300 A. ^6 29 Trend et 36 Trend peut être câblé pour un système triphasé équilibré de tension 208V. 15 Trend, 20 Trend, 24 Trend peut être câblé pour un système triphasé déséquilibré de tension 208 V.

13.2 Tempra Plus

Tempra 12 Plus Tempra 15 Plus Tempra 20

Plus

Tempra 24 Plus ^3

Tempra 29 Plus ^4

Tempra 36 Plus ^5

Réf. commande

239219

239220

239221

239222

239223

239225

Données électriques

Phase (50/60 Hz)

monophasé

monophasé ^6

monophasé ^6

monophasé ^6

monophasé ^6

monophasé ^6

Tension

240 V

208 V

240 V

208 V

240 V

208 V

240 V

208 V

240 V

208 V

240 V

208 V

Puissance

12 kW

9 kW

14.4 kW

10.8 kW

19.2 kW

14.4 kW

24 kW

18 kW

28.8 kW

21.6 kW

36 kW

27 kW

Charge maximale

1 x 50 A

1 x 44 A

2 x 30 A

2 x 26 A

2 x 40 A

2 x 35 A

2 x 50 A

2 x 44 A

3 x 40 A

3 x 35 A

3 x 50 A

3 x 44 A

Taille requise disjoncteur ^1 (bipolaire)

1 x 50 A

2 x 30 A

2 x 40 A

2 x 35 A

2 x 50 A

3 x 40 A

3 x 35 A

3 x 50 A

Raccord électrique

1/GRD

2/GRD

2/GRD

2/GRD

3/GRD

3/GRD

Taille de câble requise, cuivre ^2

1 x 8/2 AWG

2 x 10/2 AWG

2 x 8/2 AWG

2 x 8/2 AWG

3 x 8/2 AWG

3 x 8/2 AWG

Raccordements

Raccord hydraulique

3/4 po. NPT

Température eau froide max.

42°C (108°F)

Données hydrauliques

Capacité nominale

0.5 l (0.13 gal)

1.0 l (0.26 gal)

1.0 l (0.26 gal)

1.0 l (0.26 gal)

1.5 l (0.39 gal)

1.5 l (0.39 gal)

Valeurs

Débit d'eau min. pour activer l'appareil

1.4 l/min(0.37 gpm)

1.9 l/min(0.5 gpm)

1.9 l/min(0.5 gpm)

1.9 l/min(0.5 gpm)

2.9 l/min(0.77 gpm)

2.9 l/min(0.77 gpm)

Température d'arrivée max. admissible

55°C (131°F)

Limites d'utilisation

Pression maxi. admissible

1.0 MPa (150 psi)

Pression d'essai

2.0 MPa (300 psi)

Fabrication

Cache et panneau arrière

tôle d'acier

Couleur

blanc alpin

Dimensions

Hauteur

369 mm (14 12 po.)

Largeur

420 mm (16 58 po.)

Profondeur

117 mm (4 58 po.)

Poids

Poids

6.1 kg (13.5 lbs)

7.3 kg (16.1 lbs)

7.3 kg (16.1 lbs)

7.3 kg (16.1 lbs)

8.6 kg (19 lbs)

8.6 kg (19 lbs)

^1 Ceci est notre recommandation pour la protection de surintensité à 100 % de la charge. Vérifiez les codes locaux de la conformité si nécessaire. Les chauffe-eau sans réservoir sont considérés comme une charge non continue.

Des conducteurs en cuivre avec une température nominale de 75 °C ou plus doivent être utilisés. Les conducteurs doivent être choisis pour maintenir une baisse de tension inférieure à 3 % sous tension.

³ Exige une alimentation secteur de 150 A.

^4 Exige une alimentation secteur de 200 A.

^5 Exige une alimentation secteur de 300 A.

^5 29 Plus et 36 Plus peut être câblé pour un système triphasé équilibré de tension 208 V. 15 Plus, 20 Plus, 24 Plus peut être câblé pour un système triphasé déséquilibré de tension 208 V.

13.3 Montée en température au-dessus de la température d'eau ambiante

Température d'entrée d'eau froide		Débit d'eau chaude [ GPM ] Débit d'eau chaude [ l/m ]
		Température de sortie d'eau chaude 105 °F						Température de sortie d'eau chaude 40 °C
		39°F	59°F	77°F	95°F	113°F	131°F	4°C	15°C	25°C	35°C	45°C	55°C
Tempra 12 Trend / 12 Plus	9 kW @ 208 V	0.95	1.36	2.27	6.61	-	-	3.58	5.16	8.59	25.00	-	-
	12 kW @ 220-240 V	1.26	1.82	3.03	6.61	-	-	4.77	6.87	11.46	25.00	-	-
Tempra 15 Trend / 15 Plus	10.8 kW @ 208 V	1.14	1.63	2.72	6.61	-	-	4.30	6.19	10.31	25.00	-	-
	14.4 kW @ 220-240 V	1.51	2.18	3.63	6.61	-	-	5.73	8.25	13.75	25.00	-	-
Tempra 20 Trend / 20 Plus	14.4 kW @ 208 V	1.51	2.18	3.63	6.61	-	-	5.73	8.25	13.75	25.00	-	-
	19.2 kW @ 220-240 V	2.02	2.91	4.84	6.61	-	-	7.64	11.00	18.33	25.00	-	-
Tempra 24 Trend / 24 Plus	18 kW @ 208 V	1.89	2.72	4.54	6.61	-	-	7.16	10.31	17.18	25.00	-	-
	24 kW @ 220-240 V	2.52	3.63	6.05	6.61	-	-	9.55	13.75	22.91	25.00	-	-
Tempra 29 Trend / 29 Plus	21.6 kW @ 208 V	2.27	3.27	5.45	6.61	-	-	8.59	12.37	20.62	25.00	-	-
	28.8 kW @ 220-240 V	3.03	4.36	6.61	6.61	-	-	11.46	16.50	25.00	25.00	-	-
Tempra 36 Trend / 36 Plus	27 kW @ 208 V	2.84	4.09	6.61	6.61	-	-	10.74	15.47	25.00	25.00	-	-
	36 kW @ 220-240 V	3.78	5.45	6.61	6.61	-	-	14.32	20.62	25.00	25.00	-	-

Température d'entrée d'eau froide		Débit d'eau chaude [ GPM ]						Débit d'eau chaude [ l/m ]
		Température de sortie d'eau chaude 113°F						Température de sortie d'eau chaude 45°C
		39°F	59°F	77°F	95°F	113°F	131°F	4°C	15°C	25°C	35°C	45°C	55°C
Tempra 12 Trend / 12 Plus	9 kW @ 208 V	0.83	1.14	1.70	3.41	6.61	-	3.14	4.30	6.44	12.89	25.00	-
	12 kW @ 220-240 V	1.11	1.51	2.27	4.54	6.61	-	4.19	5.73	8.59	17.18	25.00	-
Tempra 15 Trend / 15 Plus	10.8 kW @ 208 V	1.00	1.36	2.04	4.09	6.61	-	3.77	5.16	7.73	15.47	25.00	-
	14.4 kW @ 220-240 V	1.33	1.82	2.72	5.45	6.61	-	5.03	6.87	10.31	20.62	25.00	-
Tempra 20 Trend / 20 Plus	14.4 kW @ 208 V	1.33	1.82	2.72	5.45	6.61	-	5.03	6.87	10.31	20.62	25.00	-
	19.2 kW @ 220-240 V	1.77	2.45	3.63	6.61	6.61	-	6.71	9.16	13.75	25.00	25.00	-
Tempra 24 Trend / 24 Plus	18 kW @ 208 V	1.66	2.27	3.41	6.61	6.61	-	6.29	8.59	12.89	25.00	25.00	-
	24 kW @ 220-240 V	2.21	3.03	4.54	6.61	6.61	-	8.38	11.46	17.18	25.00	25.00	-
Tempra 29 Trend / 29 Plus	21.6 kW @ 208 V	1.99	2.72	4.09	6.61	6.61	-	7.54	10.31	15.47	25.00	25.00	-
	28.8 kW @ 220-240 V	2.66	3.63	5.45	6.61	6.61	-	10.06	13.75	20.62	25.00	25.00	-
Tempra 36 Trend / 36 Plus	27 kW @ 208 V	2.49	3.41	5.11	6.61	6.61	-	9.43	12.89	19.33	25.00	25.00	-
	36 kW @ 220-240 V	3.32	4.54	6.61	6.61	6.61	-	12.57	17.18	25.00	25.00	25.00	-

		Débit d'eau chaude [ GPM ]						Débit d'eau chaude [ l/m ]
		Température de sortie d'eau chaude 140 °F						Température de sortie d'eau chaude 60 °C
Température d'entrée d'eau froide		39°F	59°F	77°F	95°F	113°F	131°F	4°C	15°C	25°C	35°C	45°C	55°C
Tempra 12 Trend / 12 Plus	9 kW @ 208 V	0.61	0.76	0.97	1.36	2.27	6.61	2.30	2.86	3.68	5.16	8.59	25.00
	12 kW @ 220-240 V	0.81	1.01	1.30	1.82	3.03	6.61	3.07	3.82	4.91	6.87	11.46	25.00
Tempra 15 Trend / 15 Plus	10.8 kW @ 208 V	0.73	0.91	1.17	1.63	2.72	6.61	2.76	3.44	4.42	6.19	10.31	25.00
	14.4 kW @ 220-240 V	0.97	1.21	1.56	2.18	3.63	6.61	3.68	4.58	5.89	8.25	13.75	25.00
Tempra 20 Trend / 20 Plus	14.4 kW @ 208 V	0.97	1.21	1.56	2.18	3.63	6.61	3.68	4.58	5.89	8.25	13.75	25.00
	19.2 kW @ 220-240 V	1.30	1.61	2.08	2.91	4.84	6.61	4.91	6.11	7.86	11.00	18.33	25.00
Tempra 24 Trend / 24 Plus	18 kW @ 208 V	1.22	1.51	1.95	2.72	4.54	6.61	4.60	5.73	7.36	10.31	17.18	25.00
	24 kW @ 220-240 V	1.62	2.02	2.59	3.63	6.05	6.61	6.14	7.64	9.82	13.75	22.91	25.00
Tempra 29 Trend / 29 Plus	21.6 kW @ 208 V	1.46	1.82	2.33	3.27	5.45	6.61	5.52	6.87	8.84	12.37	20.62	25.00
	28.8 kW @ 220-240 V	1.95	2.42	3.11	4.36	6.61	6.61	7.36	9.16	11.78	16.50	25.00	25.00
Tempra 36 Trend / 36 Plus	27 kW @ 208 V	1.82	2.27	2.92	4.09	6.61	6.61	6.90	8.59	11.05	15.47	25.00	25.00
	36 kW @ 220-240 V	2.43	3.03	3.89	5.45	6.61	6.61	9.21	11.46	14.73	20.62	25.00	25.00

13.5 Schéma de câblage

13.5.1 Tempra 12 Trend / Plus

6 4 2 5 3 1 L1 L2 CKT 1 6 11/12 5 4 9/10 3 2 7/8 1 14 15 13 4 6 2 5 D000039679

13.5.2 Tempra 15, 20 Trend / Plus

D0000039678 4 2 5 1 4 2 5 1 L1 L2 L1 L2 CKT 1 CKT 2 6 11/12 5 4 9/10 3 2 7/8 1 13 14 15 4 2 5

13.5.3 Tempra 24 Trend / Plus

16 4 2 15 3 1 16 4 2 15 3 1 L1 L2 L1 L2 CKT 1 CKT 2 6 11/12 5 4 9/10 3 2 7/8 1 13 14 15 4 6 2 1 3 5 D0000039677

13.5.4 Tempra 29 Trend / Plus

4 2 4 2 4 2 L1 L2 L1 L2 L1 L2 CKT 1 CKT 2 CKT 3 6 11/12 5 4 9/10 3 2 7/8 1 14 15 13 D000039676 4 2 5

13.5.5 Tempra 36 Trend / Plus

CKT 1 CKT 2 CKT 3 D000039675

1. Pièces de rechange

	N° Pièces de rechange
	1 2 3 4 5 6 7
	Boîtier	Bouton de contrôle de la température	Bloc de câblage	Système de chauffage	Interrupteur thermique de sécurité	Unité de commande électronique	Capteur de débit
Tempra 12 Trend	331894	323686	279998	286360	286369	286375	286461
Tempra 15 Trend	331894	323686	279997	286361	286369	286845	286461
Tempra 20 Trend	331894	323686	279997	286362	286369	286845	286461
Tempra 24 Trend	331894	323686	279997	286364	286369	286376	286461
Tempra 29 Trend	331894	323686	279996	286373	286369	286378	286461
Tempra 36 Trend	331894	323686	279996	286374	286369	286379	286461
Tempra 12 Plus	331926	323686	279998	286360	286369	286375	286461
Tempra 15 Plus	331926	323686	279997	286361	286369	286845	286461
Tempra 20 Plus	331926	323686	279997	286362	286369	286845	286461
Tempra 24 Plus	331926	323686	279997	286364	286369	286376	286461
Tempra 29 Plus	331926	323686	279996	286373	286369	286378	286461
Tempra 36 Plus	331926	323686	279996	286374	286369	286379	286461
	N° Pièces de rechange
	8	9	10	11	12	13	14
	Connexion de plomberie 3/4 po.	Advanced Flow Control (vanne motorisée)	Contrôle électronique de la température	Capteur de température	Filtre crépine	Support d'affichage	Coude de tuyau d'entrée
Tempra 12 Trend	278698	---	331933	280677	056755	326141	278695
Tempra 15 Trend	278698	---	331933	280677	056755	326141	278695
Tempra 20 Trend	278698	---	331933	280677	056755	326141	278695
Tempra 24 Trend	278698	---	331933	280677	056755	326141	278695
Tempra 29 Trend	278698	---	331933	280677	056755	326141	278695
Tempra 36 Trend	278698	---	331933	280677	056755	326141	278695
Tempra 12 Plus	278698	220502	331934	280677	056755	326141	---
Tempra 15 Plus	278698	220502	331934	280677	056755	326141	---
Tempra 20 Plus	278698	220502	331934	280677	056755	326141	---
Tempra 24 Plus	278698	220502	331934	280677	056755	326141	---
Tempra 29 Plus	278698	220502	331934	280677	056755	326141	---
Tempra 36 Plus	278698	220502	331934	280677	056755	326141	---

	N° Pièces de rechange
	15	16
	Ensemble de soupape	Affichage LCD
Tempra 12 Trend ---		331933
Tempra 15 Trend ---		331933
Tempra 20 Trend ---		331933
Tempra 24 Trend ---		331933
Tempra 29 Trend ---		331933
Tempra 36 Trend ---		331933
Tempra 12 Plus 280622 331934
Tempra 15 Plus 280622 331934
Tempra 20 Plus 280622 331934
Tempra 24 Plus 280622 331934
Tempra 29 Plus 280622 331934
Tempra 36 Plus 280622 331934

Sous réserve du respect des termes et conditions définis dans la présente garantie à vie limitée, Stiebel Eltron, Inc. (ci-après, le « Fabricant ») garantit à l'acheteur d'origine (ci-après le « Propriétaire ») que tous les chauffe-eau électrique sans réservoir (ci-après, le « Chauffe-eau ») ne doit pas (i) des fuites dues à des défauts de matériaux ou de fabrication du fabricant pendant une période de sept (7) ans à compter de la date d'achat ou (ii) l'échec en raison de défauts dans les matériaux ou de fabrication du fabricant pour une période de trois (3) ans à compter de la date d'achat. Le seul et unique recours du propriétaire dans le cadre de la garantie susmentionnée sera pour le Propriétaire de soit réparer en usine, soit remplacer le Chauffe-eau défectueux (à la discrétion du fabricant) avec soit un appareil de rechange, soit une ou des pièces ayant les mêmes caractéristiques d'exploitation. La responsabilité financière maximale du Fabricant ne pourra en aucun cas aller au-delà du prix d'achat du Chauffe-eau.

Cette garantie limitée représente la seule garantie accordée par le fabricant et annule toutes les autres garanties, orales ou écrites, express ou implicites, y compris, mais sans y être limitée, les garanties de qualité marchande ou d'aptitude à un usage particulier. Le fabricant rejette toute responsabilité pour les dommages ou frais indirects, consécutifs ou autres résultant directement ou indirectement de tout vice présent dans le chauffe-eau ou survenu lors de l'usage du Chauffe-eau. Le fabricant rejette toute responsabilité pour tout dégât des eaux ou tout autre dégât matériel encouru par le propriétaire, résultant directement ou indirectement de tout vice présent dans le Chauffe-eau ou survenu lors de l'usage du Chauffe-eau. Seul le Fabricant est autorisé à énoncer les garanties au nom du Fabricant et aucune déclaration, garantie ou autre document énoncé par une tierce partie ne saurait engager la responsabilité du Fabricant.

Le Fabricant rejette toute responsabilité pour tout dommage causé par ou en relation avec :

1. toute mauvaise utilisation ou négligence du chauffe-eau, tout accident subi par le chauffe-eau, toute modification du chauffe-eau ou tout autre usage non prévu,
2. les calamités naturelles ou toute autre circonstance sur laquelle le fabricant n'a aucun contrôle,
3. l'installation du chauffe-eau autre que conformément aux directives du fabricant et autre que conformément

aux codes de la construction en vigueur,

1. le non-respect des procédures d'entretien du chauffe-eau ou l'utilisation du chauffe-eau non conforme aux directives du fabricant,
2. l'utilisation du chauffe-eau avec une pression d'eau irrégulière ou dans le cas où le chauffe-eau serait alimenté en eau non potable pour toute durée que ce soit,
3. une installation incorrecte ou l'utilisation de matériaux incorrects par un installateur et sans relation avec les vices de fabrication ou de matériel du fabricant,
4. déplacer le Chauffe-eau de son lieu d'installation d'origine;
5. l'exposition au gel,
6. problèmes de qualité de l'eau comme l'eau corrosive, l'eau dure et l'eau contaminée par des polluants ou des additifs,

Si le Propriétaire désire renvoyer le Chauffe-eau au Fabricant pour qu'il soit réparé ou remplacé dans le cadre de cette Garantie, le Propriétaire doit d'abord obtenir l'autorisation écrite du Fabricant. Le Propriétaire doit apporter la preuve d'achat, y compris la date d'achat, et sera responsable de tous les frais de transport et de dépose. Si le Propriétaire ne peut pas apporter la preuve de la date d'achat, cette Garantie sera limitée à la période commençant à la date de fabrication estampée sur le Chauffe-eau. Le Fabricant se réserve le droit de rejeter toute couverture de la Garantie à la suite d'une inspection du Chauffe-eau par le Fabricant. Cette Garantie ne s'applique qu'au propriétaire et ne peut pas être transférée.

Certains États et Provinces n'autorisent pas l'exclusion ou la limitation de certaines garanties. Dans ce cas, les limites ci-mentionnées peuvent ne pas s'appliquer au propriétaire. Dans ce cas, la Garantie sera limitée à la période la plus courte et aux dommages et intérêts les plus faibles autorisés par la loi. Cette garantie vous octroie des droits légaux spécifiques. Il est toutefois possible que vous ayez d'autres droits en fonction de votre juridiction.

Le Propriétaire sera responsable de tous les frais de main-d'œuvre et autres encourus lors de la dépose ou de la réparation du Chauffe-eau sur le chantier. Veuillez également noter que le Chauffe-eau doit être installé de sorte qu'en cas de fuite, l'eau qui s'écoule doit couler de façon à ne pas endommager l'endroit où il est installé.

L'installation, le branchement électrique et la première mise en route de cet appareil doivent être exécutés par un prestataire qualifié.

La société rejette toute responsabilité pour toute défaillance du produit livré qui n'aurait pas été installé et mis en route conformément aux directives du fabricant.

Environnement et recyclage

Veuillez nous aider à protéger l'environnement en mettant les matériaux d'emballage au rebut conformément aux règlements nationaux relatifs au traitement des déchets.

Cette garantie n'est valide que pour le Canada et les États-Unis. Les garanties varient en fonction du pays. Veuillez vous adresser à votre représentant local Stiebel Eltron pour plus de détails sur la garantie s'appliquant à votre pays.

STIEBEL ELTRON, Inc.
