Caractéristiques	Détails
Type de moteur	Moteur à essence 4 temps
Largeur de coupe	43 cm
Hauteur de coupe	Réglable de 25 à 75 mm
Capacité du bac de ramassage	60 litres
Poids	Environ 30 kg
Type de démarrage	Démarrage manuel
Surface recommandée	Jusqu'à 1 200 m²
Utilisation	Idéale pour les jardins de taille moyenne à grande
Maintenance	Vérifier l'huile, nettoyer le filtre à air, affûter les lames régulièrement
Sécurité	Utiliser des gants et des lunettes de protection, ne pas utiliser sous la pluie
Garantie	2 ans

FOIRE AUX QUESTIONS - 43EL Spirit SABO

Comment démarrer la tondeuse SABO 43EL Spirit ?

Assurez-vous que le réservoir est plein d'essence et que la bougie d'allumage est en bon état. Tirez sur le câble de démarrage tout en maintenant le bouton de sécurité enfoncé.

Que faire si la tondeuse ne démarre pas ?

Vérifiez si le réservoir d'essence est plein, assurez-vous que la bougie d'allumage est propre et fonctionnelle, et vérifiez le niveau d'huile.

Comment ajuster la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur de coupe situé sur les roues. Abaissez ou élevez le levier pour ajuster la hauteur à votre convenance.

Quel type d'huile dois-je utiliser pour la tondeuse ?

Utilisez une huile moteur 4 temps de bonne qualité, recommandée pour les tondeuses à gazon. Vérifiez le manuel pour les spécifications exactes.

Comment nettoyer la lame de la tondeuse ?

Éteignez la tondeuse et débranchez la bougie d'allumage. Utilisez une brosse métallique ou spatule pour enlever l'herbe et les débris de la lame.

Que faire si la tondeuse coupe mal ?

Vérifiez si la lame est émoussée ou endommagée. Affûtez ou remplacez la lame si nécessaire et assurez-vous que la hauteur de coupe est réglée correctement.

Comment entretenir la tondeuse SABO 43EL Spirit ?

Effectuez un entretien régulier en changeant l'huile, nettoyant la lame, vérifiant le filtre à air et en s'assurant que toutes les pièces sont en bon état.

Est-il possible de tondre l'herbe humide ?

Il est déconseillé de tondre l'herbe humide, car cela peut endommager la lame et donner un résultat inégal. Attendez que l'herbe soit sèche.

Où puis-je trouver des pièces de rechange pour ma tondeuse ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ou directement sur le site du fabricant.

MODE D'EMPLOI 43EL Spirit SABO

Tondeuse à gazon MODE D'EMPLOI

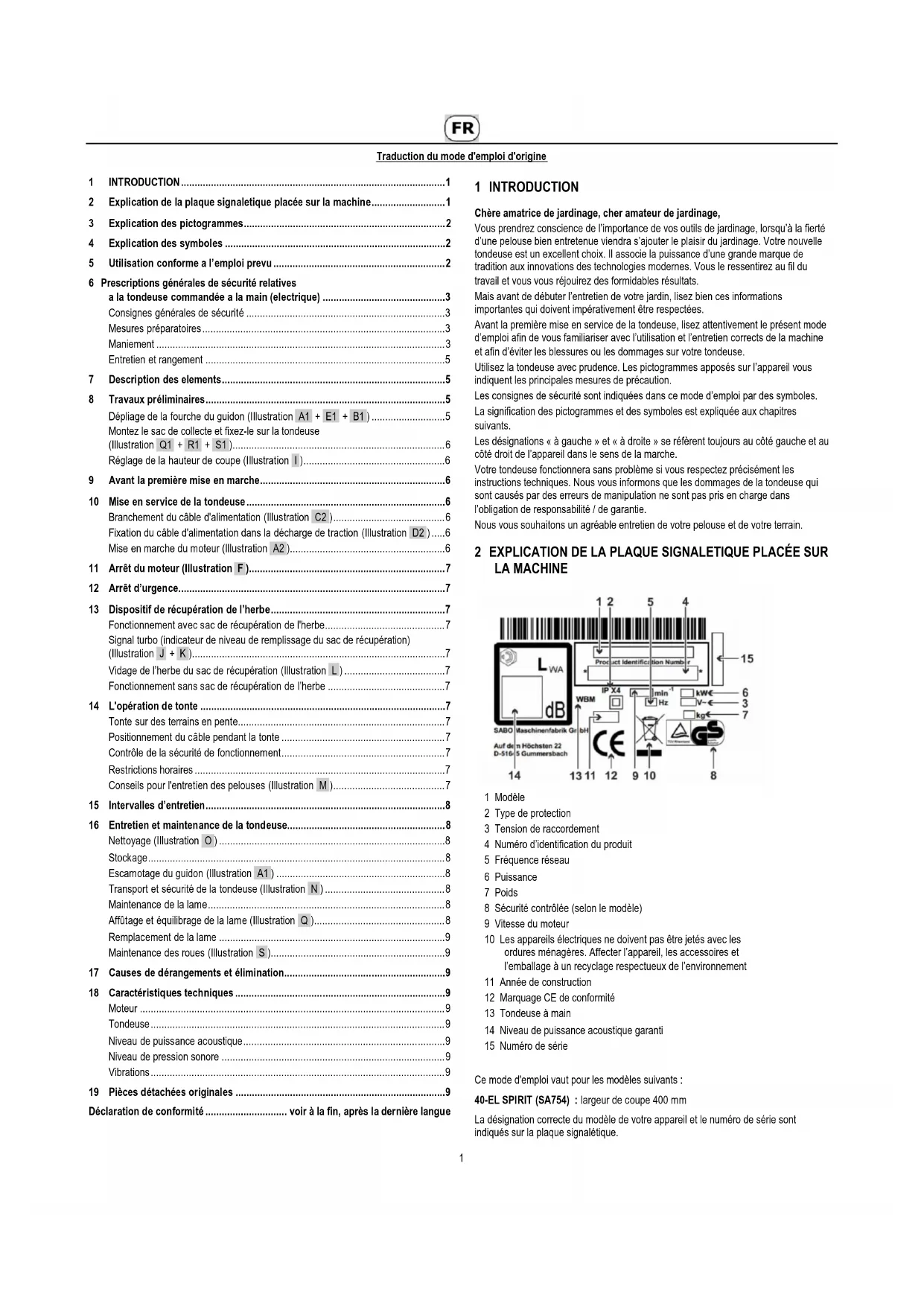

1 INTRODUCTION Chère amatrice de jardinage, cher amateur de jardinage, Vous prendrez conscience de l’importance de vos outils de jardinage, lorsqu’à la fierté d’une pelouse bien entretenue viendra s’ajouter le plaisir du jardinage. Votre nouvelle tondeuse est un excellent choix. Il associe la puissance d’une grande marque de tradition aux innovations des technologies modernes. Vous le ressentirez au fil du travail et vous vous réjouirez des formidables résultats. Mais avant de débuter l’entretien de votre jardin, lisez bien ces informations importantes qui doivent impérativement être respectées. Avant la première mise en service de la tondeuse, lisez attentivement le présent mode d’emploi afin de vous familiariser avec l’utilisation et l’entretien corrects de la machine et afin d’éviter les blessures ou les dommages sur votre tondeuse. Utilisez la tondeuse avec prudence. Les pictogrammes apposés sur l’appareil vous indiquent les principales mesures de précaution. Les consignes de sécurité sont indiquées dans ce mode d’emploi par des symboles. La signification des pictogrammes et des symboles est expliquée aux chapitres suivants. Les désignations « à gauche » et « à droite » se réfèrent toujours au côté gauche et au côté droit de l’appareil dans le sens de la marche. Votre tondeuse fonctionnera sans problème si vous respectez précisément les instructions techniques. Nous vous informons que les dommages de la tondeuse qui sont causés par des erreurs de manipulation ne sont pas pris en charge dans l’obligation de responsabilité / de garantie. Nous vous souhaitons un agréable entretien de votre pelouse et de votre terrain.

1 Modèle 2 Type de protection 3 Tension de raccordement 4 Numéro d’identification du produit 5 Fréquence réseau 6 Puissance 7 Poids 8 Sécurité contrôlée (selon le modèle) 9 Vitesse du moteur 10 Les appareils électriques ne doivent pas être jetés avec les ordures ménagères. Affecter l’appareil, les accessoires et l’emballage à un recyclage respectueux de l’environnement 11 Année de construction 12 Marquage CE de conformité 13 Tondeuse à main 14 Niveau de puissance acoustique garanti 15 Numéro de série

Ce mode d'emploi vaut pour les modèles suivants : 40-EL SPIRIT (SA754) : largeur de coupe 400 mm La désignation correcte du modèle de votre appareil et le numéro de série sont indiqués sur la plaque signalétique.2

Avant la mise en service, lire et respecter le mode d'emploi et les consignes de sécurité !

Les pièces éjectées représentent un danger lorsque le moteur est en marche – conserver les distances de sécurité / garder les personnes étrangères à l'écart de la zone dangereuse !

Tenez le cordon de raccordement éloigné des lames.

Faire attention aux lames acérées ! Eviter le contact avec la barre de coupe en rotation ! Pour cela, veillez à ne pas placer vos pieds ou vos mains sous le carter ! – Couper le moteur et retirer le connecteur de la prise avant les travaux de nettoyage et d'entretien.

Les appareils électriques ne doivent pas être jetés à la poubelle; remettre l’appareil, les accessoires et l’emballage à un centre de recyclage écologique.

AVERTISSEMENT Lire soigneusement et respecter les instructions de service et les consignes de sécurité générales. Conserver le mode d'emploi en vue d'une consultation future. Le respect des conditions d'utilisation, de maintenance et d'entretien fait également partie d'une utilisation conforme aux prescriptions.

Tenir des tiers éloignés de la zone de danger ! Le contact avec la lame en rotation peut provoquer de graves blessures. Des projections d’objets peuvent provoquer de graves blessures. Ne jamais tondre tandis que des personnes, en particulier des enfants ou des animaux, se trouvent à proximité.

AVERTISSEMENT Un choc électrique peut entraîner des blessures graves. L’équipement électrique ne doit pas être modifié. Avant chaque tonte, contrôler la présence de dommages et de vieillissement sur la conduite de raccordement. Veiller au positionnement libre du câble, ne pas plier, frotter ou écraser le câble Les câbles de liaison défectueux doivent être remplacés. Protéger l'appareil contre les projections d'eau. Cela pourrait endommager l’installation électrique. Toujours faire effectuer le remplacement, la rectification et l’équilibrage de la lame par un atelier spécialisé habilité car la directive DIN EN 60335 prévoit un contrôle de l’isolation après avoir effectué des travaux de réparation et d’entretien sur les pièces d’isolation (par ex. vis de la lame).

AVERTISSEMENT Un choc électrique peut entraîner des blessures graves. Ne passez jamais avec la barre de coupe en marche sur des câbles électriques. Vérifiez qu’il n’y a pas de câbles électriques sur le terrain avant et pendant la tonte et retirez-les le cas échéant. Si un câble électrique est endommagé, arrêter l’appareil et débrancher le câble du réseau d’alimentation.

Attention aux lames tranchantes ! Le contact avec la lame en rotation peut provoquer de graves blessures aux pieds. Ne démarrez le moteur que lorsque vous êtes debout derrière la tondeuse. Veillez à ne pas mettre les pieds sous le carter.

Attention aux lames tranchantes ! Le contact avec la lame en rotation peut provoquer de graves blessures aux mains et aux pieds. Lorsque le moteur/la lame est en marche, l’espace de sécurité donné par la longueur du bras de conduite doit être respecté. Veillez à ne pas mettre les mains et les pieds sous le carter.

AVERTISSEMENT Les objets projetés peuvent entraîner des blessures graves. Avant de tondre, retirer de la pelouse, en particulier sur les surfaces couvertes de feuilles, toutes les pierres, branches, fils, jouets et autres objets étrangers. Ne jamais utiliser l'appareil avec des dispositifs de protection endommagés ou absents. Des dispositifs de sécurité et de protection absents ou endommagés représentent un danger pour votre sécurité et celle d'autres personnes. Avant la première mise en service, contrôler la fixation de la vis de lame, puis contrôler avant chaque tonte la bonne fixation, l'usure et la présence éventuelle de dommages sur la barre de lame. Faire remplacer une lame usée ou endommagée par un atelier spécialisé autorisé. Faites resserrer la vis de lame par un atelier spécialisé.

AVERTISSEMENT Un choc électrique peut entraîner des blessures graves. Eloigner le câble de liaison de la lame de coupe. Lors du démarrage, veiller à ce que le câble de liaison ne se trouve pas à proximité du boîtier. Ne pas passer au-dessus du câble de liaison lors de la tonte. En cas de dommage, couper l'appareil et attendre que la lame soit à l'arrêt, retirer immédiatement le connecteur. Ne pas toucher le câble de liaison avant qu'il ne soit coupé du réseau. Les câbles de liaison défectueux doivent être remplacés.

ATTENTION Si le connecteur n'est pas retiré lors de travaux sur l’appareil, cela pourrait faire démarrer le moteur et causer de graves blessures. Avant de réaliser des travaux d’entretien et de réparation, arrêter le moteur et retirer le connecteur. Lors de l'entretien des lames de coupe, veiller à ce que la lame de coupe puisse être déplacée même si la source de tension est coupée. Consulter le mode d’emploi pour les consignes de nettoyage et d’entretien correspondantes. Un entretien insuffisant de votre appareil entraîne des défauts de sécurité.

Le contact avec la lame en rotation peut provoquer de graves blessures aux mains et aux pieds. Des projections d’objets peuvent également provoquer de graves blessures. Eteignez le moteur et attendez que l’outil de coupe s’arrête: – si la tondeuse doit être soulevée ou inclinée, p. ex. pour le transport; – si la tondeuse circule hors du gazon sur des sentiers ou des rues; – si la machine reste sans surveillance pendant une courte durée; – avant que la hauteur de coupe ne soit réglée; – avant que le sac de récupération de l’herbe ne soit enlevé.

PRUDENCE Le contact avec les bords tranchants de la lame et d'autres bords tranchants de l'appareil peut entraîner des blessures. Pour les travaux d’entretien et de nettoyage, portez toujours des gants de protection.

• L'appareil est uniquement conçu pour tondre les surfaces d'herbe et les pelouses dans le cadre de l'entretien du jardin et du terrain ("Utilisation conforme aux prescriptions"). Toute autre utilisation est considérée comme non conforme ; le fabricant n'endosse aucune responsabilité pour les dommages qui en résultent ;3 l'utilisateur est seul responsable du risque. Le respect des conditions d'utilisation, de maintenance et d'entretien fait également partie d'une utilisation conforme aux prescriptions.

• En cas d'utilisation dans des terrains, parcs ou structures sportives publics ou sur des routes et exploitations agricoles et forestières, une prudence particulière est de mise.

• En particulier, la tondeuse ne doit pas être utilisée pour déborder des buissons, haies ou arbustes, pour couper des plates souples ou des plantes sur des toits ou dans des balconnières, pour aspirer et / ou souffler sur les trottoirs.

• L'utilisation de tout appareil supplémentaire ou ajouté non validé par le fabricant n'est pas autorisée. En cas d'utilisation d'un tel appareil supplémentaire ou ajouté, la conformité CE et la garantie sont annulées. Les modifications arbitraires sur cette tondeuse excluent la responsabilité du fabricant pour les dommages qui en résulteraient.

Pour votre protection et pour la garantie du fonctionnement, lire soigneusement le mode d'emploi. Familiarisez-vous avec les éléments de commande et l'emploi correct de la machine. Conserver le mode d'emploi en vue d'une consultation future.

• N'oubliez pas que le conducteur de la machine ou l'utilisateur est responsable des accidents impliquant des tiers ou leur propriété.

• Ce mode d'emploi fait partie de la machine et doit être remis à l'acheteur de l'appareil en cas de revente.

• N'autorisez jamais les enfants et les personnes de moins de 16 ans ainsi que les personnes qui ne connaissent pas le mode d'emploi, à utiliser la machine. Des dispositions locales définissent éventuellement l'âge minimum de l'utilisateur.

• Expliquez à chaque personne supposée travailler avec l'appareil les dangers possibles et comment éviter les accidents. Cet appareil ne doit être utilisé, entretenu et réparé que par des personnes familiarisées avec le mode d'emploi et connaissant les dangers.

• Cet appareil ne convient pas à une utilisation par des personnes présentant des capacités physiques, sensorielles ou mentales diminuées ou manquant d'expérience et/ou de savoir-faire, à moins qu'elles ne soient sous la surveillance d'une personne responsable de leur sécurité et que celle-ci leur fournisse les instructions nécessaires sur la façon d'utiliser l'appareil. La personne exerçant la surveillance doivent décider en premier lieu si la personne présentant des déficiences physiques, sensorielles ou mentale est en mesure de faire cette activité.

Ne jamais tondre pendant que des personnes, en particulier des enfants ou des animaux, sont à proximité.

• Conservez votre machine en toute sécurité ! Toujours conserver les appareil non utilisés dans une pièce fermée, sèche et hors de la portée des enfants.

• Ne pas manipuler ou désactiver les dispositifs de sécurité et de protection de la machine !

• Les câbles posés ne doivent pas être manipulés, p. ex. en retirant les serre-câbles ou en installant une attache supplémentaire ! Les câbles doivent être placés sur le côté extérieur de la barre de manière à ce qu’ils ne soient pas coincés ou tendus lorsque la barre est rabattue. Un câble endommagé peut entraîner un défaut technique de l’appareil. Mesures préparatoires

• Lorsque vous tondez, portez toujours des chaussures solides, fermées et antidérapantes ou des chaussures de sécurité ainsi qu’un pantalon. Evitez de porter des vêtements larges ou avec des cordons ou des ceintures qui pendent. Ne tondez pas pieds-nus ou en sandales. Portez des lunettes de sécurité afin de vous protéger les yeux.

• Des bruits élevés peuvent causer des troubles auditifs. Porter des oreillères.

Avant et pendant l'utilisation de la tondeuse, contrôlez entièrement le terrain sur lequel l'appareil est utilisé et retirez toutes les pierres, branches, fils, jouets et autres objets étrangers susceptibles d'être agrippés et projetés.

Vérifiez qu’il n’y a pas de câbles électriques sur le terrain avant et pendant la tonte et retirez-les le cas échéant. Ne passez jamais avec la barre de coupe en marche sur des câbles électriques. Danger : choc électrique ! Si un câble électrique est endommagé, arrêter l’appareil et débrancher le câble du réseau d’alimentation.

• Si vous utilisez également une tondeuse robot pour l’entretien du gazon, les consignes de sécurité suivantes doivent être respectées en ce qui concerne la surface de travail de la tondeuse robot : – Avant la tonte, la zone du câble de limitation doit toujours être contrôlée. – Si les câbles sont posés dans la terre, ils doivent être contrôlés. Aucun câble ne doit être visible. Faire particulièrement attention au chargeur. – Si les câbles de limitation sont posés à l’air libre, ceux-ci doivent être directement tendus à même le sol et ne pas être flasques dans l’herbe. Les câbles doivent être fixés correctement par des clous de limitation, voir le mode d’emploi. – Les clous de limitation ne doivent pas dépasser, autrement ils doivent être à nouveau enfoncés. – Éliminer les restes de câbles qui traînent avant de tondre. Les cas décrits ci-dessus constituent un risque que le câble soit accroché par l’outil et s’enroule, ce qui peut entraîner de graves blessures.

• Des branches basses ou des obstacles similaires peuvent blesser l’opérateur et interférer avec le fonctionnement de l’unité de coupe. Avant de tondre, identifier les obstacles possibles tels que des branches basses et couper ou retirer ces obstacles.

• Pour garantir un fonctionnement correct et sûr d'un appareil de jardinage, un câble de liaison de la qualité minimale H05 RN-F (en alternative H05 VV-F) suivant la DIN/VDE 0282/4, avec une section de 3 x 1,5 mm² et un raccord en caoutchouc ou revêtu de caoutchouc suivant la DIN/VDE 0620-2-1, est nécessaire. Le raccord doit être effectué sur une prise Schuko 230 V à courant alternatif.

• En cas d'utilisation d'un câble avec sécurité enfant, veiller au fonctionnement parfait du fusible, sans quoi le connecteur de l'appareil pourrait être endommagé.

• La prise de courant de raccordement doit être protégée par des fusibles à action retardée de 16 ampères.

• Il est conseillé d’utiliser des dispositifs de protection à courant par défaut avec un courant par défaut nominal maximum de 30 mA ou des dispositifs de protection similaires.

L’équipement électrique ne doit pas être modifié. Avant chaque tonte, contrôler la présence de dommages et de vieillissement sur le câble de liaison et ne l'utiliser que dans un état parfait.

• Si l’appareil doit être relié à un générateur, il convient de consulter au préalable un atelier spécialisé habilité afin de savoir quel générateur est adapté.

• Avant l'utilisation, toujours vérifier par un contrôle visuel si l'outil de coupe, les vis de fixation et l'unité de coupe complète sont usés ou endommagés. Pour éviter un balourd, les lames usées ou endommagées et les vis de fixation doivent être remplacées par un atelier autorisé.

• Contrôler l'état des pictogrammes avant chaque utilisation. Les pictogrammes usés ou endommagés doivent être remplacés. Maniement

• L’appareil ne doit pas être exploité dans une zone explosive.

Tenez les câbles de raccordement éloignés de l'outil de coupe. En tondant, ne passez pas la machine sur le câble de raccordement et maintenez toujours le fil à une distance de sécurité.

En cas de dommage du câble, couper l'appareil et attendre que la lame soit à l'arrêt. Débrancher le connecteur immédiatement. Ne pas toucher le câble de liaison avant qu'il ne soit coupé du réseau. Les connecteurs défectueux doivent être remplacés. Veiller au positionnement libre du câble, ne pas plier, frotter ou écraser le câble.

• N'utilisez pas la tondeuse par mauvais temps en cas de danger de foudre.

• Ne pas écouter la radio ou de la musique avec des écouteurs pendant l’utilisation de la machine. L’utilisation et l’entretien de la machine en toute sécurité exigent une attention totale.

• Ne tondez que de jour ou qu'avec un éclairage suffisant. Conduisez la machine au pas.

• Adaptez la vitesse de marche à la personne et à l’environnement. Augmentez lentement la vitesse jusqu’à ce que vous atteigniez la vitesse appropriée.

• Faire preuve de prudence à l’approche d’angles morts, d’arbustes, d’arbres ou de tout autre objet limitant le champ de vision.4

• Tenez vous éloigné des trous, fossés et talus. L’appareil peut basculer subitement lorsqu’une roue se trouve au-dessus du rebord d’un fossé, d’un talus ou lorsqu’un rebord s’affaisse brusquement.

• Faites attention lorsque vous tondez sous des équipements de jeux pour enfants (par exemple des balançoires). La machine pourrait passer dans une zone non sécurisée. Un risque de blessures existe.

• N’utilisez pas l’appareil si vous êtes malade, fatigué ou si vous vous trouvez sous l’influence d’alcool, de médicament ou de drogue.

• L’utilisation de cette machine sur de l’herbe humide doit être, de préférence, évitée en raison du risque de glissement.

• Vérifiez la position de la tondeuse sur les surfaces en pente. Tondez transversalement par rapport à la pente, jamais en montant ou en descendant. Soyez particulièrement prudent lorsque vous tournez la tondeuse sur une pente.

• Ne pas tondre sur des pentes trop raides ! La tonte sur pente comporte généralement des dangers. Votre tondeuse est si performante qu'elle peut tondre sur des pentes avec une pente jusqu'à 58% (inclinaison de 30°) . Pour des raisons de sécurité, nous vous recommandons toutefois urgemment de ne pas épuiser ce potentiel théorique. Veillez toujours à une stabilité sûre. Généralement, les tondeuses manuelles ne doivent pas être utilisées sur des pentes de plus de 26% (inclinaison de 15%). Vous risquez de perdre la stabilité.

• Soyez particulièrement prudent lorsque vous changez le sens de marche et lorsque vous tirez la machine vers vous.

• Evitez de faire des mouvements de marche arrière avec la machine, vous risquez de trébucher. Evitez de vous tenir anormalement. Veillez à avoir une position debout sûre et à toujours garder l'équilibre.

• Respectez l'espace de sécurité donné par la longueur du bras de conduite.

• Pour éviter que l’appareil ne glisse pendant le transport, toujours le fixer au dispositif de fixation prévu (poignée de transport, carter, extrémités de longerons ou longeron transversal de la partie inférieure du guide). Ne pas fixer l’appareil par son clapet anti-projections !

• Avant de lever ou transporter la machine, contrôler son poids (voir données techniques). Le levage de poids élevés peut provoquer des risques pour la santé des utilisateurs.

• Ne soulevez ou ne portez jamais une machine lorsque le moteur est en marche.

• N'utilisez jamais la machine avec des dispositifs de sécurité et de protection absents ou endommagés représentent un danger pour votre sécurité et celle d'autres personnes. Des dispositifs de sécurité et de protection absents ou endommagés représentent un danger pour votre sécurité et celle d'autres personnes Les équipements de sécurité sont (voir le chapitre Description des composants) :

– Etrier de commande de sécurité d'arrêt du moteur (1) La tondeuse est équipée d'un dispositif d'arrêt du moteur. En fonctionnement et en cas de danger, relâcher l'étrier d'arrêt pour couper le moteur électrique. Le moteur électrique et la lame doivent s’immobiliser en trois secondes. Dans tous les cas, l'étrier doit revenir dans la position montrée sur l'image "Description des composants" après avoir été relâché. Si ce n'est pas le cas, une inspection immédiate doit être réalisée par un atelier spécialisé autorisé. Risque de blessures ! Si la course d'inertie de la lame est plus longue, ne plus utiliser l'appareil et l'amener à un atelier spécialisé. Mesure de la course d'inertie Après le démarrage du moteur électrique, la lame tourne et un bruit de vent est audible. La course d'inertie correspond à la durée du bruit de vent après la coupure du moteur électrique, elle peut être mesurée à l'aide d'un chronomètre. Le fonctionnement de l'étrier de commande de sécurité ne doit en aucun cas être mis hors service. Veiller au bon fonctionnement de l'étrier de commande de sécurité. Si tel n’est pas le cas, il est impératif de le faire réparer par un atelier spécialisé agréé.

Les équipements de protection sont (voir le chapitre Description des composants) :

– Carter, sac de récupération de l’herbe, clapet d’éjection (3), Ces dispositifs de protection protègent des blessures liées à des projections d’objets. La tondeuse ne doit pas être utilisée avec un carter endommagé ou sans sac de récupération de l’herbe fixé de façon réglementaire ou clapet d’éjection placé sur le carter.

– Carter Ce dispositif de protection prévient les blessures liées au contact avec la barre de coupe en rotation. La machine ne doit pas être utilisée avec un carter endommagé. Pour cela, veillez à ne pas placer vos pieds ou vos mains sous le carter.

– Gaine de protection sur la partie supérieure du guidon (11), capot- moteur (5) et support moteur (6), combinaison fiche-connecteur avec le câblage (2, 12), câble de liaison, vis de la lame Ces dispositifs de protection préviennent les blessures dues au contact avec les pièces conductrices de courant. L’équipement électrique ne doit pas être modifié. Les câbles de liaison défectueux doivent être remplacés. Utiliser un câble de liaison de qualité H 05 RN-F (en alternative H05 VV-F) conforme à la norme DIN/VDE 0282/4 au minimum. Après toute réparation ou opération de maintenance sur les pièces isolantes, un contrôle de l’isolation doit être effectué conformément à la norme DIN EN 60335 en vigueur.

Les dispositifs de protection ne doivent pas être modifiés.

• Soyez très prudent en démarrant le moteur et respectez les consignes du fabricant.

• Pendant la procédure de démarrage de l’entraînement, ne pas lancer la machine.

Lors de la mise en marche, veillez à ne pas avoir les pieds à proximité des outils de coupe.

Lors du démarrage ou de l'allumage du moteur, la machine ne doit pas être mise sur l'arête mais doit être placée par l'abaissement de la barre de guidage, si nécessaire, dans une position en biais de sorte que la barre de coupe soit orientée dans le sens opposé à l'utilisateur, mais toutefois que dans la mesure absolument nécessaire. Avant de replacer l'appareil au sol, les deux mains doivent se trouver sur la partie supérieure de la barre. Ne démarrez pas le moteur si des personnes ou des animaux se trouvent devant la tondeuse. Pour les appareils avec évacuation latérale, ne démarrez pas le moteur si vous-même ou d'autres personnes ou des animaux se trouvent devant le canal d'évacuation.

Ne mettez jamais les mains ou les pieds à proximité ou en dessous des pièces en rotation. Veillez à ne pas mettre les mains et les pieds sous le carter. Tenez vous toujours éloigné de l’ouverture d’éjection.

Eteindre le moteur en relâchant l'étrier d'arrêt, débrancher la fiche de secteur, s’assurer que toutes les pièces mobiles sont à l’arrêt complet : – lorsque l’appareil n’est plus utilisé ; – avant de vérifier la ligne de raccordement ; – avant de contrôler l’appareil, de le nettoyer ou d'effectuer des travaux sur celui-ci ; – avant de résoudre les blocages ou d’éliminer les colmatages dans le canal d’évacuation ; – lorsqu'un corps étranger a été touché ; – lorsque l’appareil commence à vibrer de manière inhabituelle.

• Si un corps étranger a été trouvé et en cas de blocage de la machine, p. ex. lorsque vous avez roulé sur un objet, faites vérifier par un revendeur si des pièces de la machine ont été endommagées ou tordues. Confiez également toujours toutes les éventuelles réparations nécessaires à un atelier agréé.

• Si la machine commence à vibrer inhabituellement fortement ou à émettre des bruits inhabituels, une inspection immédiate doit être réalisée par un atelier spécialisé autorisé. Des vibrations importantes sur vos mains peuvent entraîner des troubles pour la santé. Si vous constatez des vibrations importantes, adressez-vous immédiatement à un atelier autorisé.

• AVERTISSEMENT Les niveaux de bruit et de vibration indiqués dans ces instructions d’utilisation sont les niveaux maximum autorisés pour l’utilisation de la machine. L’utilisation d’un élément de découpe déséquilibré, la vitesse excessive du mouvement ou l’absence de maintenance ont un impact important sur les émissions de bruit et les vibrations. Il est donc nécessaire de prendre des mesures préventives pour éliminer les éventuels dommages dus à des niveaux de bruit élevés et à la contrainte des vibrations. Bien entretenir la machine, porter des équipements de protection auditive et faire des pauses pendant le travail.5 Respecter les travaux de maintenance indiqués dans ce mode d'emploi et faire contrôler et entretenir l'appareil régulièrement par un atelier spécialisé autorisé.

Éteignez le moteur en relâchant l’étrier de commande de sécurité d’arrêt du moteur et assurez-vous que toutes les pièces mobiles sont à l’arrêt complet, – si vous devez soulever ou basculer la machine, par ex. pour le transport ; – si vous transportez la machine vers et hors de la surface de tonte ; – lors d’un déplacement en dehors de la pelouse ; – si vous quittez la machine pour une courte durée ; – si vous souhaitez modifier la hauteur de coupe ; – avant de retirer le sac de récupération d’herbe.

Entretien et rangement

• Un entretien insuffisant de votre appareil entraîne des défauts de sécurité.

• Veillez à ce que tous les raccords vissés soient bien serrés et à ce que la machine soit dans un état de fonctionnement sûr.

ll n'est autorisé d'ouvrir le clapet d'éjection, d'enlever le sac de récupération que lorsque le moteur est arrêté.

Avant chaque tonte, vérifiez l'usure ou la perte de fonction du dispositif de récupération d'herbe.

Avant chaque tonte, vérifiez l'état et l'assise de la lame. Toujours faire installer la vis de fixation de la lame par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l’isolation après avoir effectué des travaux de réparation et d’entretien sur les pièces d’isolation (par ex. vis de la lame). Remplacer obligatoirement une lame usée ou endommagée.

Confiez toujours le remplacement, l’affûtage et l’équilibrage de la lame à un spécialiste, un contrôle d’isolation devant être effectué sur les pièces isolantes après tous travaux de réparation et d’entretien (par ex. vis de lame) selon la norme DIN EN 60335.

• Pour des raisons de sécurité, remplacez les pièces usées ou endommagées.

Portez systématiquement des gants de protection lors des travaux de maintenance et de nettoyage.

• Lors de la manipulation des consommables tels que lubrifiants, un équipement de protection adapté doit être porté (par ex. des gants de protection appropriés). Les fiches de données des consommables doivent être respectées.

N'effectuer les travaux d'entretien et de nettoyage qu'avec le moteur coupé et le connecteur retiré. Lors de l'entretien des lames de coupe, veiller à ce que la lame de coupe puisse être déplacée même si la source de tension est coupée. Un entretien régulier est indispensable pour la sécurité et la conservation de la capacité de fonctionnement.

Ne nettoyez jamais la machine sous de I’eau courante ou avec un nettoyeur à pression. L’installation électrique risquerait d’être endommagée.

Pour des raisons liées à la prestation de garantie et à la sécurité, seules des pièces originales doivent être utilisées. Des pièces de rechange non équivalentes peuvent endommager la machine et représenter un risque pour votre sécurité.

• Remarque pour la Suisse: Il est interdit de se servir d’une machine électrique qui n’est pas dotée d’un commutateur de sécurité à courant de défaut avec un courant maximal de déclenchement de 30 mA.

• Remarque pour I’Autriche: Le socle de prise de couplage du câble de raccordement doit être protégé des projections.

1 Etrier de commande pour moteur (étrier de commande de sécurité) 2 Fiche de branchement du câble électrique 3 Clapet d’éjection 4 Poignée pour réglage de la hauteur de coupe (poignée de manutention arrière) avec bouton-poussoir 5 Hotte moteur électrique 6 Support du moteur 7 Indication de la hauteur de coupe 8 Poignée de manutention avant 9 Décharge de traction pour câble électrique 10 Cheminement de câble 11 Gaine de protection sur la partie supérieure du guidon 12 Bouton d’arrêt (rouge)

8 TRAVAUX PRELIMINAIRES Pour le montage de la tondeuse, les pièces suivantes se trouvent dans l‘emballage :

• Tondeuse avec guidon prémonté

• Sac de récupération, châssis du sac, déflecteur

• Sac d'outil contenant: – Mode d'emploi avec Déclaration de conformité – Conditions de garantie (selon le modèle) – Diverses pièces de fixation. Si une de ces pièces venait à manquer, veuillez-vous adresser à votre distributeur spécialisé. Dépliage de la fourche du guidon (Illustration A1 + E1 + B1 ) IMPORTANT Veiller à ce que les câbles ne soient pas pincés, écrasés, tournés ou tendus lorsque les barres de guidage sont pliées et dépliées ! Toujours guider les câbles sur le côté extérieur du raccord de la barre. Un câble endommagé peut entraîner un défaut technique de l’appareil. REMARQUE Avant de soulever les barres, régler la hauteur de coupe sur la position 3 (40 mm) ou plus haut I . Dans les deux positions de coupes inférieures, il n'est pas possible de pivoter la barre entièrement vers l'arrière. – Dépliez vers le haut le guidon replié en forme de Z A1 . – Lorsque les parties inférieure et supérieure du guidonse trouvent sur un même plan, serrez fermement les écrous papillon à la main E1 . – Faites pivoter vers l'arrière les extrémités de la partie inférieure du guidon avec les adaptations en matière plastique dentées jusqu'à ce que celles ci s'engrènent dans l'évidement également denté du carter de la tondeuse B1 . Il est ainsi possible d'ajuster le guidon à trois hauteurs différentes. – Serrez fermement les deux écrous papillon latéraux à la main B1 . – Faites glisser le câble dans la gaine. Cela évite ainsi de coincer le câble quand on rabat le guidon E1 .6 – Fixez le câble à l‘aide des attaches de câbles, à l‘extérieur du sac d‘outils, sur la partie inférieure du guidon. Lorsque la partie supérieure du guidon est rabattue, veillez à ne pas coincer le câble. ATTENTION Pour le réglage de la hauteur de la barre, il est possible que le fait de desserrer les écrous à oreilles B1 afin de fixer la partie inférieure de la barre au carter (ne les desserrer que jusqu’à ce que la barre puisse être déplacée librement) et de dégager les réajustements dentés en plastique de l’évidement sur le carter fasse renverser involontairement la barre. De plus, des points d’écrasement peuvent se former entre la partie inférieure de la barre et le carter. Un risque de blessures existe ! Montez le sac de collecte et fixez-le sur la tondeuse (Illustration Q1 + R1 + S1 ) – Pressez les étriers de retenue latéraux (2) du déflecteur (1) sur le châssis du sac de récupération Q1 . – Depuis le bas, accrochez l’étrier (3) de la barre transversale dans le déflecteur. – Ensuite, pressez les étriers de retenue inférieurs (4) sur la barre transversale du châssis du sac de récupération. – Placez le châssis du sac de récupération avec l‘étrier devant dans le tissu de récupération. Alignez les coutures supérieures du tissu de récupération avec l‘étrier. – Poussez les profilés de maintien du tissu de récupération sur les tiges du châssis- support du sac de récupération de l’herbe R1 . – Ouvrez le clapet d’éjection de l’herbe vers le haut. – Relevez le sac de récupération sur l‘étrier de transport, placez le déflecteur (1) de l‘ouverture du sac de récupération dans l‘ouverture d‘éjection et suspendez-le par ses deux crochets latéraux en haut du carter de la tondeuse S1 . – Refermez le clapet d’éjection de l’herbe du sac de récupération. Réglage de la hauteur de coupe (Illustration I )

Consigne de sécurité ! Explication des symboles, voir tableau page 2

La hauteur de coupe se règle derrière le moteur. – Appuyez sur le bouton-poussoir gris avec le pouce ; sur la poignée, réglez la tondeuse en le levant ou en l’abaissant dans la position souhaitée. – Lorsque vous relâchez le bouton-poussoir, le levier s’enclenche à la hauteur de coupe souhaitée. – Le repère à gauche du carter indique la hauteur de coupe réglée. IMPORTANT La tonte à la hauteur de coupe la plus basse devrait uniquement se faire sur des pelouses planes et régulières ! Tenir compte que les réglages de hauteurs de coupe inférieurs doivent uniquement être utilisés lorsque les conditions sont optimales. Si la hauteur de coupe est choisie trop basse, la pelouse risque d’être endommagée et même détruite dans certains cas. Hormis la hauteur de coupe, la vitesse de marche influence également le résultat de la coupe et la récupération de l'herbe coupée. Adapter la hauteur de coupe et la vitesse à la hauteur de la pelouse devant être tondue.

Conisgne de sécurité ! Explication des symboles, voir tableau page 2

Contrôler le serrage de tous les vissages. Resserrer les vis le cas échéant ! En particulier, contrôler la fixation de la barre de coupe (voir à ce propos le chapitre « Entretien de la barre de coupe »). Toujours faire installer la vis de fixation de la lame par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l’isolation après avoir effectué des travaux de réparation et d’entretien sur les pièces d’isolation (par ex. vis de la lame). La tondeuse est équipée d'un dispositif d'arrêt du moteur. Avant la première mise en service, contrôler si l'étrier de commande de sécurité d'arrêt du moteur fonctionne de manière irréprochable. Si l'étrier de commande est relâché, le moteur et la barre de coupe doivent s'arrêter en l'espace de trois secondes. Dans tous les cas, l'étrier doit revenir dans la position montrée sur l'image "Description des composants" après avoir été relâché. Si ce n'est pas le cas, une inspection immédiate doit être réalisée par un atelier spécialisé autorisé. Risque de blessures ! Si la course d'inertie de la lame est plus longue, ne plus utiliser l'appareil et l'amener à un atelier spécialisé. Mesure de la course d'inertie Après le démarrage du moteur électrique, la lame tourne et un bruit de vent est audible. La course d'inertie correspond à la durée du bruit de vent après la coupure du moteur électrique, elle peut être mesurée à l'aide d'un chronomètre. Ne pas manipuler ou désactiver les dispositifs de sécurité et de protection de la machine ! Veiller à ce que tous les dispositifs de protection soient correctement fixés et non endommagés !

Consigne de sécurité ! Explication des symboles, voir tableau page 2

IMPORTANT Si l’appareil doit être relié à un générateur, il convient de consulter au préalable un atelier spécialisé habilité afin de savoir quel générateur est adapté. Branchement du câble d'alimentation (Illustration C2 ) ATTENTION Pour garantir un fonctionnement correct et sûr d'un appareil de jardinage, un câble de liaison de la qualité minimale H05 RN-F (en alternative H05 VV-F) suivant la DIN/VDE 0282/4, avec une section de 3 x 1,5 mm² et un raccord en caoutchouc ou revêtu de caoutchouc suivant la DIN/VDE 0620-2-1, est nécessaire. Le raccord doit être effectué sur une prise Schuko 230 V à courant alternatif, fusible 16 A à action retardée. En cas d'utilisation d'un câble avec sécurité enfant, veiller au fonctionnement parfait du fusible, sans quoi le connecteur de l'appareil pourrait être endommagé. – Branchez d’abord le câble de raccordement dans le combiné commutateur-fiche sur le montant supérieur – Ensuite seulement, branchez le câble d'alimentation à la prise secteur. – Pour débrancher le câble, commencez toujours par débrancher la fiche de la prise secteur. Fixation du câble d'alimentation dans la décharge de traction (Illustration D2 ) ATTENTION Il est interdit d’utiliser l’appareil sans décharge de traction afin d’éviter tout endommagement de la combinaison fiche/connecteur et du câble. Afin d’être fixé de manière sûre à l’appareil, le câble doit être accroché à la décharge de traction. Il n'est alors plus possible de débrancher la prise du câble de l’appareil. De plus, le câble se positionne ainsi automatiquement de l’autre côté lorsque la tondeuse se retourne. – Former une bride semi-circulaire avec le câble – à environ 80 cm du raccord du câble de liaison. – Introduire le câble dans la décharge de traction depuis le bas et le nouer autour de la nervure de fixation. – Saisir le câble aux deux extrémités et tirer fermement sur la décharge de traction. Mise en marche du moteur (Illustration A2 ) Ne démarrer le moteur qu'en étant placé derrière la tondeuse. Dans tous les cas, placer la tondeuse sur une surface plane, non recouverte d'herbe haute (une herbe trop haute enraye le démarrage de la barre de coupe et rend le processus de démarrage difficile). Lors du démarrage ou de l'allumage du moteur, la machine ne doit pas être mise sur l'arête mais doit être placée par l'abaissement de la barre de guidage, si nécessaire, dans une position en biais de sorte que l'outil de coupe soit orienté dans le sens opposé à l'utilisateur, mais toutefois que dans la mesure absolument nécessaire. Avant de replacer l'appareil au sol, les deux mains doivent se trouver sur la partie supérieure de la barre. – Pour mettre le moteur en marche, appuyez et maintenez le bouton rouge. – Avec l’autre main, tirez l’étrier de commande sur la partie supérieure du guidon. Pendant le fonctionnement, l’étrier de commande doivent être maintenus dans cette position. – Ensuite, le bouton rouge peut être relâché. IMPORTANT Si le moteur ne fonctionne pas 5 secondes après avoir été mis en route,

1. relâcher l’étrier de commande

2. débrancher la fiche de secteur !

3. vérifier la ligne de raccordement

4. vérifier l’alimentation en courant à la maison (sécurité)7

5. vérifier si d'éventuelles obstructions sont présentes dans l'espace de coupure

6. faire contrôler la machine par un atelier spécialisé.

11 ARRÊT DU MOTEUR (ILLUSTRATION F ) Pour arrêter le moteur, relâchez l’étrier de commande. Le moteur s’éteint et le frein automatique de la lame immobilise l’outil de coup en 3 secondes.

Désenclencher l'étrier de commande de sécurité. – La lame s'arrête. – Le moteur s’arrête. ATTENTION Avant chaque utilisation de la tondeuse, vérifier que l’étrier de commande de sécurité d’arrêt du moteur fonctionne correctement : – Si l’étrier de commande de sécurité est relâché, la lame doit s’arrêter dans un délai de 3 secondes. Si ce n’est pas le cas, se rendre à l’atelier spécialisé autorisé le plus proche.

Consigne de sécurité ! Explication des symboles, voir tableau page 2

Fonctionnement avec sac de récupération de l'herbe ATTENTION En cas de fonctionnement avec un sac de ramassage d’herbe, celui-ci doit être entièrement monté et en parfait état sur le plan technique. Pendant la tonte, veillez à vider le sac de récupération de l’herbe à temps. Le signal turbo sur le sac de récupération vous indique quand il est temps de vider le sac. IMPORTANT Veillez à ce que le déflecteur (1) S1 ne soit pas déformé pendant la manipulation. Signal turbo (indicateur de niveau de remplissage du sac de récupération) (Illustration J + K ) Un indicateur, situé sur le dessus du sac de récupération de l'herbe permet de constater si le sac est vide ou plein: – Pendant la tonte et lorsque le sac de récupération est vide, le signal turbo se gonfle J . – Lorsque le sac est plein, le signal turbo se dégonfle, arrêtez immédiatement de tondre et videz le sac de récupération de l'herbe K .

IMPORTANT Si le tissu du sac de récupération est très sale, le signal turbo ne se gonfle pas. Il est alors conseillé de le nettoyer immédiatement. Seul un sac perméable à l'air permet une récupération parfaite de l'herbe coupée. IMPORTANT Ne nettoyez pas le sac de récupération à l'eau chaude! Vidage de l’herbe du sac de récupération (Illustration L ) – Arrêtez le moteur. – Relevez le clapet d’éjection de l’herbe. – Suspendez le sac de récupération plein sur l’étrier de transport de la tondeuse; le clapet d’éjection se ferme automatiquement. – Videz le sac en le tenant par l’étrier de transport et par le fond du sac en le secouant afin de faire tomber toute l’herbe.

Fonctionnement sans sac de récupération de l’herbe

Si la tondeuse est utilisée sans le sac de récupération de l’herbe, le clapet d’éjection doit toujours être fermé (rabattu vers le bas) sur le carter.

Consigne de sécurité ! Explication des symboles, voir tableau page 2

Tonte sur des terrains en pente ATTENTION La tondeuse peut être conduite sur des talus et des pentes avec une inclinaison jusqu'à 58% (30°). Pour des raisons de sécurité, nous vous recommandons toutefois urgemment de ne pas épuiser ce potentiel théorique. Veillez toujours à une stabilité sûre. Généralement, les tondeuses manuelles ne doivent pas être utilisées sur des pentes de plus de 26% (inclinaison de 15%). Vous risquez de perdre la stabilité. Positionnement du câble pendant la tonte Poser le câble de manière si large que la machine puisse le resserrer en continu sur la pelouse déjà traitée. Lors de la rotation de l'appareil, la décharge de traction déplace le câble automatiquement sur l'autre côté de la barre. Veiller à éloigner le câble de l'outil de coupe et à ne pas former de nervure. Contrôler avant chaque tonte la présence de dommages sur le connecteur et ne l'utiliser que dans un état parfait. Contrôle de la sécurité de fonctionnement La tondeuse est équipée d'un dispositif d'arrêt du moteur. Avant chaque utilisation de la tondeuse, contrôler si l'étrier de commande de sécurité d'arrêt du moteur fonctionne de manière irréprochable. Si l'étrier de commande est relâché, le moteur et la barre de coupe doivent s'arrêter en l'espace de trois secondes. Dans tous les cas, l'étrier doit revenir dans la position montrée sur l'image "Description des composants" après avoir été relâché. Si ce n'est pas le cas, une inspection immédiate doit être réalisée par un atelier spécialisé autorisé. Risque de blessures ! Si la course d'inertie de la lame est plus longue, ne plus utiliser l'appareil et l'amener à un atelier spécialisé. Mesure de la course d'inertie Après le démarrage du moteur électrique, la lame tourne et un bruit de vent est audible. La course d'inertie correspond à la durée du bruit de vent après la coupure du moteur électrique, elle peut être mesurée à l'aide d'un chronomètre. Ne pas manipuler ou désactiver les dispositifs de sécurité et de protection de la machine ! Veiller à ce que tous les dispositifs de protection soient correctement fixés et non endommagés ! Vérifier si la partie supérieure de la barre (isolation) est endommagée. Si le tuyau flexible de recouvrement est endommagé, il est impératif de se rendre dans l’atelier spécialisé habilité le plus proche car sinon, le contact avec les pièces conductrices de courant peut provoquer des blessures (décharge électrique). Pour éviter une mise en danger, vérifiez l'état et l'assise de la lame avant chaque tonte. Toujours faire installer la vis de fixation de la lame par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l’isolation après avoir effectué des travaux de réparation et d’entretien sur les pièces d’isolation (par ex. vis de la lame). Remplacer obligatoirement une lame usée ou endommagée. (Voir à ce propos le chapitre « Entretien de la barre de coupe ») Vérifier toutes les 10 heures de fonctionnement la position et l'usure du ventilateur, de l'embrayage de la lame et du carter du ventilateur. En outre, contrôler la bonne assise des vis et des écrous de l'appareil et resserrer éventuellement ! Si la tondeuse est bloquée, par ex. à cause du heurt d’un obstacle, charger un atelier spécialisé habilité de vérifier si des pièces de la tondeuse ont été endommagées ou déformées. Toujours faire réaliser les réparations éventuellement nécessaires par un atelier spécialisé habilité. Si la machine commence à vibrer inhabituellement fortement ou à émettre des bruits inhabituels, une inspection immédiate doit être réalisée par un atelier spécialisé autorisé. Restrictions horaires En Allemagne, l’utilisation de tondeuses à gazon est régie par la loi fédérale sur la protection contre les émissions (32. BImSch-V). De plus, des restrictions régionales sont également possibles (par ex. pour respecter un temps de repos le midi). Renseignez-vous auprès des autorités locales compétentes. Conseils pour l'entretien des pelouses (Illustration M ) AVERTISSEMENT Avant de tondre, retirez tous les corps étrangers (pierres, bois, branches, etc.) de la pelouse ; faites toutefois attention à ce que d'autres objets ne traînent pas lorsque vous tondez. Sur demande, vous recevrez des instructions concernant l'entretien de votre pelouse auprès de votre revendeur. Vous trouverez également des informations et des conseils sur la tonte sur le site Internet du fabricant.8

15 INTERVALLES D’ENTRETIEN

ATTENTION Eviter les dommages ! Sous des conditions extrêmes ou inhabituelles, des intervalles d'entretien plus courts que ceux indiqués sont éventuellement nécessaires. Si vous constatez des défauts, adressez-vous à un atelier autorisé. Effectuer les entretiens de routine de la machine conformément aux intervalles d'entretien suivants. En plus de ceux indiqués dans ce mode d'emploi, respecter les intervalles d'entretien suivants. Avant la première mise en service

• Contrôler le serrage de tous les vissages.

• Contrôler la vis de lame et la faire éventuellement resserrer par un atelier spécialisé.

• Contrôler si l’étrier de commande de sécurité pour le frein du moteur fonctionne de manière irréprochable.

• Contrôler si tous les dispositifs de protection sont correctement fixés et non endommagés. Avant chaque utilisation

• Contrôler la pelouse et retirer tous les corps étrangers.

• Contrôler la zone du câble de limitation (si une tondeuse automatique est également utilisée pour l'entretien de la pelouse).

• Contrôler l'état et le serrage de la lame et faire éventuellement resserrer la vis de lame par un atelier spécialisé.

• Contrôler si l’étrier de commande de sécurité pour le frein du moteur fonctionne de manière irréprochable.

• Contrôler si tous les dispositifs de protection sont correctement fixés et non endommagés.

• Contrôler l'usure ou la perte de fonction du dispositif de récupération d'herbe.

• Vérifier si la partie supérieure de la barre (isolation) est endommagée.

• Contrôler les dommages et le vieillissement sur le câble de liaison. Toutes les 10 heures de fonctionnement

• Contrôler le serrage de tous les vissages.

• Vérifier la position et l’usure du ventilateur, de l’embrayage de la lame et du carter du ventilateur. Après chaque utilisation

• Nettoyer la tondeuse.

• Contrôler les dommages et l'usure sur la lame. Toutes les 15 à 20 heures de fonctionnement ou une fois par an

• Graisser le palier des roues.

Un entretien régulier est la meilleure garantie pour une longue durée de vie et un fonctionnement irréprochable ! Un entretien insuffisant de votre appareil entraîne des défauts de sécurité ! Utilisez exclusivement des pièces de rechange originales, elles seules vous garantissent sécurité et qualité.

Consigne de sécurité ! Explication des symboles, voir tableau page 2

Nettoyage (Illustration O ) Eliminer les résidus de tonte et les impuretés juste après la tonte. Mettre la tondeuse sur le côté et utiliser une brosse ou des chiffons pour le nettoyage. ATTENTION Ne pas insérer les doigts dans les orifices du carter du ventilateur et maintenir le ventilateur. Si la barre de coupe est tournée lors du nettoyage, il y a un risque de se coincer les doigts entre le ventilateur et le carter du ventilateur ! IMPORTANT Ne jamais asperger la tondeuse d’eau. Cela pourrait endommager l’installation électrique. Stockage Rangez la machine dans un endroit fermé et sec après l'avoir nettoyée et non accessible aux enfants. Laissez le moteur se refroidir avant de ranger la machine dans un endroit fermé. Escamotage du guidon (Illustration A1 ) REMARQUE Avant de rabattre la barre, régler la hauteur de coupe sur la position 3 (40 mm) ou plus haut I . Dans les deux positions de coupes inférieures, il n'est pas possible de rabattre la barre entièrement. – Afin de gagner de la place pour le stockage et pour le transport, desserrer les quatre écrous à oreilles jusqu’à ce qu'il soit possible de replier la barre de guidage en forme de Z sur le moteur sans résistance A1 . Les réajustements dentés en plastique situés à l’extrémité de la barre inférieure doivent être dégagés de l’évidement sur le carter. – Lors de cette opération, ne pas plier ou ne pas écraser le câble. ATTENTION Lors du rabattage de la barre à des fins de transport ou de stockage, il est possible que le fait de desserrer les écrous à oreilles et de dégager les réajustements dentés en plastique de l’évidement sur le carter fasse renverser involontairement la barre. De plus, des points d’écrasement peuvent se former entre la partie inférieure, supérieure de la barre et le carter. Un risque de blessures existe ! IMPORTANT Veiller à ce que les câbles ne soient pas pincés, écrasés, tournés ou tendus lorsque les barres de guidage sont pliées et dépliées ! Toujours guider les câbles sur le côté extérieur du raccord de la barre. Un câble endommagé peut entraîner un défaut technique de l’appareil. Transport et sécurité de la tondeuse (Illustration N ) – Si l’appareil doit être porté, ne pas le tenir par la trappe d’éjection ! Saisissez la poignée à l’avant et à l’arrière (voir figure N ). Avant de soulever ou de porter la machine, renseignez-vous sur son poids (voir caractéristiques techniques). Soulever des poids importants peut provoquer des ennuis de santé. Nous recommandons de toujours soulever ou porter l’appareil à deux personnes minimum. – Transporter l’appareil à la verticale sur les 4 roues afin d’éviter des dommages sur l’appareil et des blessures. – Stationnez le moyen de transport sur un sol plat pour que l’appareil ne glisse pas avant d'être sécurisé. – Décrocher le sac de ramassage d’herbe et le protéger séparément pendant le transport. – Fixez en toute sécurité l’appareil avec les moyens de fixation de la charge autorisés (p. ex. sangles avec élément de serrage) sur ou dans le véhicule. Les sangles sont des bandes constituées de fibres synthétiques. Chaque sangle d’amarrage est marquée d'une étiquette. L’étiquette contient des indications importantes. Respecter les indications de cette étiquette lors de l'utilisation de la sangle d'amarrage. – Il est recommandé de sécuriser les charges susceptibles de rouler avec quatre sangles de serrage. Sécurisez les roues de l’appareil de telle sorte qu’il ne puisse pas bouger durant le trajet. ATTENTION Ne serrez pas les sangles à fond. Une fixation trop forte de l’appareil risque de l’endommager. Maintenance de la lame Une lame acérée garantit une coupe optimale. Avant chaque tonte, vérifiez l'état et l'assise de la lame. La vis de fixation de lame doit toujours être serrée par un atelier spécialisé. Si la vis de lame est trop ou pas assez serrée, cela peut provoquer le dommage ou le détachement du raccord de lame ou de la barre de coupe, ce qui peut entraîner de graves blessures. Remplacer obligatoirement une lame usée ou endommagée. Affûtage et équilibrage de la lame (Illustration Q )

Confiez toujours l’affûtage et l’équilibrage de la lame à un atelier spécialisé autorisé, un contrôle d’isolation devant être effectué sur les pièces isolantes après tous travaux de réparation et d’entretien (par ex. vis de lame) selon la norme DIN EN 60335. Une lame mal affûtée et non équilibrée peut occasionner de fortes vibrations et endommager la tondeuse à gazon. Le fil des lames ne doit être aiguisé que jusqu’à ce que le repère (1) sur la lame (bague) (voir illustration Q ) ait été atteint. Tenez compte de l'angle d'affûtage de 30 °. Votre atelier spécialisé peut contrôler cette valeur (limite d’usure) pour vous !9 AVERTISSEMENT Une lame dont la limite d’usure (marquage) est dépassée peut se rompre et être éjectée, ce qui risque de provoquer de graves blessures. Remplacement de la lame AVERTISSEMENT Toujours faire remplacer la barre de coupe par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l’isolation après avoir effectué des travaux de réparation et d’entretien sur les pièces d’isolation (par ex. vis de la lame). Un embrayage de lame mal monté peut par ailleurs provoquer le détachement de la barre de coupe, ce qui peut entraîner de graves blessures.

– En cas de remplacement, n'utiliser que des barres de coupe d'origine. Des pièces de rechange non équivalentes peuvent endommager la machine et représenter un risque pour votre sécurité. – Les outils de coupe de rechange doivent être pourvus durablement du nom et / ou du logo d'entreprise du fabricant ou du fournisseur ainsi que du numéro de pièce.

Maintenance des roues (Illustration S ) Une fois par an ou toutes les 15 à 20 heures de fonctionnement, graisser les paliers des roues. – Retirer le chapeau de roue S . – A l’aide d’une clé à douille, desserrer l’écrou six-pans, retirer la rondelle et les roues. – Après avoir graissé les paliers avec de la graisse pour roulement « KAJO-graisse longue durée LZR 2 », remettre les roues en place, poser la rondelle, la fixer au moyen de l'écrou six-pans et serrer de telle sorte que les roues puissent encore pivoter légèrement mais sans jeu. Remettre en place le chapeau de roue.

Le moteur ne démarre pas 5 secondes après la mise en route de l’appareil. Pas de tension réseau. Brancher la fiche de secteur C2 . Vérifier la sécurité. Câble de liaison endommagé. Faire contrôler la machine par un atelier spécialisé. Hauteur de coupe réglée trop bas (la pelouse trop haute empêche le moteur de démarrer). Régler une hauteur de coupe plus grande I . Basculer la machine lors du démarrage. Trop de déchets d’herbe dans le carter. Eliminer l’herbe de l’espace de coupe, maintenir l’entrebâillement entre les ventilateurs et le carter propre (retirer au préalable la fiche de secteur !).

Faire contrôler la machine par un atelier spécialisé.

Faites contrôler par un atelier autorisé.

La coupe est irrégulière, le gazon jaunit La lame est émoussée. Faites aiguiser et équilibrer par un atelier autorisé Q . La hauteur de coupe est trop basse. Réglez une hauteur de coupe plus importante I . Tonte trop rapide Adapter la vitesse de tonte. Chevauchement des passages de coupe insuffisant. De l'herbe trop haute peut nécessiter plusieurs passages de tonte. Brins du gazon entremêlés, gazon non meuble. Des améliorations sensibles peuvent être obtenues grâce à l'emploi d'un scarificateur.

Le dispositif d'éjection de l'herbe est bouché Signal turbo non respecté J + K . Evacuation de l’herbe du sac de récupération L . La hauteur de coupe est trop basse par rapport à la hauteur de l’herbe devant être tondue. Réglez une hauteur de coupe plus importante I . Tonte trop rapide Adapter la vitesse de tonte. Herbe mouillée. Attendre que l’herbe sèche.

Les réparations sur les appareils électriques ne doivent être exécutées que par un personnel qualifié. Ne pas réparer soi-même svp! En cas de pannes ou de défauts qui ne sont pas mentionnés dans le présent mode d’emploi, veuillez vous adresser à l’atelier autorisé le plus proche. Ceci vaut notamment pour les appareils à moteur électrique car un essai de protection d’isolation doit toujours être effectué lors des réparations. Votre atelier autorisé vous viendra volontiers en aide si vous ne voulez pas procéder vous-même aux travaux de maintenance décrits dans le présent mode d’emploi.

Moteur Moteur Moteur à courant alternatif Tension d'alimentation 230 V Puissance 1300 W Vitesse de rotation du moteur 3000 min

Tondeuse Carter Plastique résistant aux chocs (PP) Largeur de coupe 400 mm Hauteurs de coupe Centrale, 24, 32, 40, 50, 60, 75 mm Poignée réglable en hauteur triple Contenu du sac de récupération 44 litres Poids 22 kg Longueur 1400 mm Largeur 455 mm Hauteur 970 mm Roues avant / arrière Ø 150 mm / Ø 180 mm Logement avant / arrièr Roulement à billes conique

Niveau de puissance acoustique Niveau de puissance acoustique assuré ; mesuré selon 2000/14/CE

Niveau de pression sonore Niveau de pression sonore d‘émission au poste d’opérateur; mesuré selon EN 60335-2-77 Incertitudes de mesure ; selon ISO 4871

Vibrations Vibrations sur la poignée ; mesurées selon EN 60335-2-77 Incertitudes de mesure ; selon EN 12096
