MODE D'EMPLOI M18 297622 MILWAUKEE

directoryMANUEL de L'UTILISATEUR Cat. No. 2970-20 : Smart Hub de 500 Go M18™ 2971-20 : Moniteur sans l M18™ 2973-20 : Bobine d’inspection de tuyaux à rigidité moyenne de 36,5 m (120’) 2974-20 : Bobine d’inspection de tuyaux rigides de 60,9 m (200’) 2975-20 : Bobine d’inspection de tuyaux à rigidité moyenne de 60,9 m (200’) 2976-20 : Bobine d’inspection de tuyaux rigides de 99 m (325’) 48-53-2970 : Support pour tablette Français1 RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX OUTILS ÉLECTRIQUES Veuillez lire tous les avertissements de sécurité et toutes les instructions, toutes les illustrations et toutes les précisions fournies avec cet outil électrique. Ne pas suivre l’ensemble des instructions décrites ci-dessous peut entraîner une électrocution, un incendie ou des blessures graves. Conserver tous les avertissements et toutes les instructions pour les consulter ultérieurement. Le terme « outil électrique », utilisé dans tous les avertissements ci-dessous, désigne tout outil fonctionnant sur secteur (câblé) ou sur batteries (sans l).

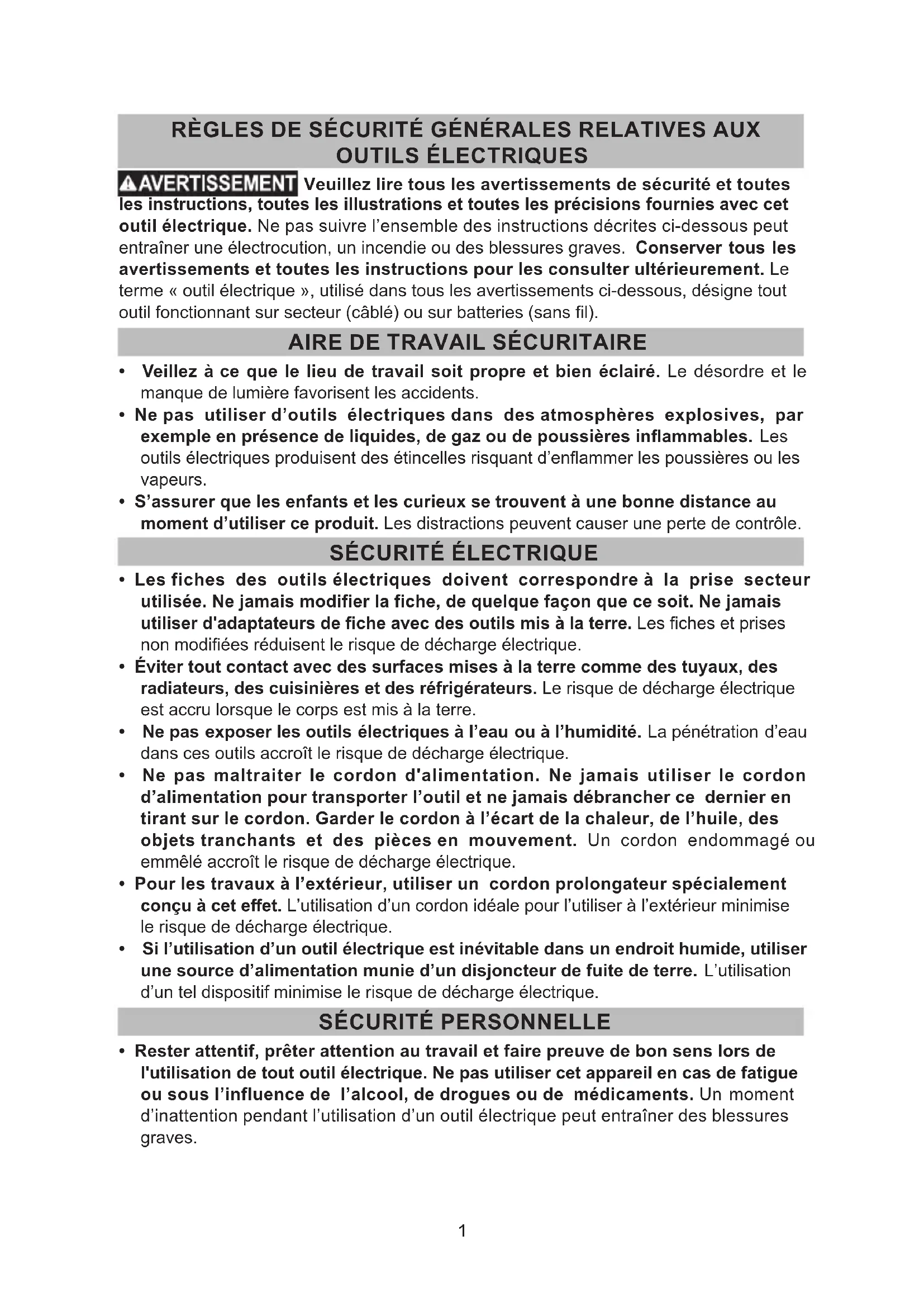

AIRE DE TRAVAIL SÉCURITAIRE

• Veillez à ce que le lieu de travail soit propre et bien éclairé. Le désordre et le manque de lumière favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des atmosphères explosives, par exemple en présence de liquides, de gaz ou de poussières inammables. Les outils électriques produisent des étincelles risquant d’enammer les poussières ou les vapeurs.

• S’assurer que les enfants et les curieux se trouvent à une bonne distance au moment d’utiliser ce produit. Les distractions peuvent causer une perte de contrôle.

• Les fiches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d'adaptateurs de che avec des outils mis à la terre. Les ches et prises non modiées réduisent le risque de décharge électrique.

• Éviter tout contact avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de décharge électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l’eau ou à l’humidité. La pénétration d’eau dans ces outils accroît le risque de décharge électrique.

• Ne pas maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon d’alimentation pour transporter l’outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l’écart de la chaleur, de l’huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmêlé accroît le risque de décharge électrique.

• Pour les travaux à l’extérieur, utiliser un cordon prolongateur spécialement conçu à cet e󰀨et. L’utilisation d’un cordon idéale pour l’utiliser à l’extérieur minimise le risque de décharge électrique.

• Si l’utilisation d’un outil électrique est inévitable dans un endroit humide, utiliser une source d’alimentation munie d’un disjoncteur de fuite de terre. L’utilisation d’un tel dispositif minimise le risque de décharge électrique.

SÉCURITÉ PERSONNELLE

• Rester attentif, prêter attention au travail et faire preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet appareil en cas de fatigue ou sous l’influence de l’alcool, de drogues ou de médicaments. Un moment d’inattention pendant l’utilisation d’un outil électrique peut entraîner des blessures graves.2

• Porter l’équipement de protection individuel requis. Toujours porter une protection oculaire. Selon les conditions, porter aussi un masque antipoussière, des bottes de sécurité antidérapantes, un casque de protection ou une protection auditive an de minimiser les blessures.

• Éviter les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant de brancher l’outil à une source de courant, d’insérer la batterie, de le ramasser ou de le transporter. Le fait de transporter un outil électrique en gardant le doigt sur la gâchette ou de mettre sous tension un outil électrique lorsque la gâchette est en position de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil en marche. Une clé laissée sur une pièce rotative de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Une bonne stabilité procure un meilleur contrôle de l’outil électrique en cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vêtements amples ni bijoux. Garder les cheveux et les vêtements à l’écart des pièces en mouvement. Les vêtements ottants, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

• Si les outils sont munis de dispositifs de dépoussiérage, s’assurer qu’ils sont connectés et correctement utilisés. L’utilisation d’un collecteur de poussière sert à réduire les dangers liés à la poussière.

• Ne pas laisser la familiarité avec l’utilisation fréquente de l’outil vous faire sentir content de soi et ignorer les principes fondamentaux de sécurité pour l’outil. Un manque d’attention, même d’une fraction de seconde, pourra entraîner des blessures graves.

UTILISATION ET ENTRETIEN DES OUTILS ÉLECTRIQUES

• Ne pas forcer l’outil électrique. Utiliser l'outil approprié pour l'application. Un outil approprié exécutera le travail mieux et de façon moins dangereuse s’il est utilisé dans les limites prévues.

• Ne pas utiliser l'outil si le commutateur ne permet pas de le mettre en marche ou de l'arrêter. Tout outil qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé.

• Débrancher la fiche de la source d’alimentation et/ou retirer le bloc-piles, s’il est amovible, de la source d’alimentation avant d’entreprendre toute action de réglage, de changer les accessoires ou d’entreposer les outils électriques. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des enfants et interdire à quiconque de l’utiliser si la personne ne connaît pas bien le produit ou les instructions. Les outils sont dangereux dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les accessoires. Vérifier qu'aucune pièce mobile n'est mal alignée ou bloquée, qu'aucune pièce n'est brisée et s'assurer qu'aucun autre problème ne risque d'a󰀨ecter le bon fonctionnement de l'outil électrique. En cas de dommages, faire réparer l’outil avant de l’utiliser. Plusieurs accidents sont causés par des produits mal entretenus.

• Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien a󰀨ûtés risquent moins de se bloquer et sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les forets, etc. conformément à ces instructions, en tenant compte des conditions de travail et de la tâche à e󰀨ectuer. L'usage d'un outil électrique pour des applications pour lesquelles il n'est pas conçu peut être dangereux.3

• Garder les poignées et les surfaces de prise sèches, propres et exemptes d’huile et de graisse. Les poignées et les surfaces de prise glissantes ne permettent pas le maniement et le contrôle sécuritaires de l’outil dans des situations imprévues.

UTILISATION ET ENTRETIEN DU BLOC-PILES

• Pour recharger les blocs-piles, utiliser uniquement le chargeur spécié par le fabricant. Un chargeur pouvant convenir à un type de bloc-piles peut entraîner un risque d’incendie lorsqu’il est utilisé avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie recommandée. L’utilisation de tout autre bloc-piles peut créer un risque de blessures et d’incendie.

• Lorsque la batterie n’est pas utilisée, la tenir éloignée des objets en métal tels que les trombones, les pièces de monnaie, les clés, les clous, les vis ou d’autres petits objets métalliques qui pourraient connecter les bornes. Le court-circuitage des bornes d’une batterie peut entraîner des brûlures ou un incendie.

• En cas d'usage abusif, du liquide peut s'échapper des piles ; éviter tout contact avec ce liquide. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l’eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide s’échappant des batteries peut causer des irritations ou des brûlures.

• Ne pas utiliser les blocs-piles ni les outils endommagés ou modifiés. Les batteries endommagées ou modiées pourront montrer un comportement imprévisible qui entraînera des incendies, des explosions et même des risques de blessures.

• Ne pas exposer les blocs-piles ni les outils au feu ou à des températures extrêmes. L’exposition au feu ou à des températures qui dépassent les 130 ºC (265 ºF) pourra entraîner des explosions.

• Suivre toutes les consignes de chargement de batteries et ne charger ni le bloc-piles ni l’outil à des températures supérieures à celles listées dans les instructions. Le chargement inadéquat ou les températures excessives pourront endommager la batterie et augmenter le risque d’incendie. DÉPANNAGE

• Les réparations doivent être confiées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d’origine. Le maintien de la sûreté de l’outil électrique sera ainsi assuré.

• Ne jamais entretenir les blocs-piles endommagés. L’entretien des blocs-piles ne devra être coné qu’au fabricant ou aux fournisseurs de service autorisés. RÈGLES DE SÉCURITÉ PARTICULIÈRES POUR LES

SYSTÈMES D’INSPECTION DE TUYAUX

• Porter des gants en latex ou en caoutchouc, des lunettes de sécurité, des masques de sécurité, des vêtements de sécurité et un respirateur lorsqu’il est soupçonné de la présence de produits chimiques, de bactéries ou d’autres substances toxiques ou infectieuses dans le tuyau de vidange. Les tuyaux peuvent avoir des produits chimiques, des bactéries et d’autres substances qui pourront provoquer des brûlures, être toxiques ou infectieux, ou bien causer d’autres blessures physiques graves.

• Utiliser de bonnes pratiques d’hygiène. Ne jamais manger ni fumer pendant l’utilisation ou l’opération de l’outil. Après avoir manipulé ou utilisé de l’équipement, se laver les mains et d’autres parties du corps ayant été exposées au contenu de tuyau à l’eau chaude et au savon. Ceci aidera à minimiser le risque de problèmes sanitaires causés par l’exposition à des matériaux toxiques ou infectieux.4

• Toujours vérifier l’aire de travail avant de commencer votre travail. S’assurer que le câble n’est pas en contact avec aucun type d’élément posant un risque électrique, chimique ou de mouvement.

• Ne pas utiliser le câble pour retirer ou bouger d’objets représentant une obstruction. Ceci n’est pas un dégorgeoir !

• Avant d’utiliser le câble, il faut vérier qu’il ne montre pas de signes ni d’usure ni de dommages. Ne pas tordre, ni plier, ni trop courber les câbles. Remplacer tout câble usé ou endommagé avant d’utiliser l’outil.

• Pour minimiser les risques d’incendie, de blessure et de dommages sur le produit provoqués par des courts-circuits, ne jamais plonger votre outil, bloc- piles ou chargeur dans un fluide et ne pas permettre qu’un fluide entre là- dedans. Les uides corrosifs et conducteurs, tels que l’eau de mer, quelques produits chimiques industriels et des solutions d’eau de Javel ou d’autres produits ayant de l’hypochlorite, etc., pourront provoquer des courts-circuits.

• Ne recharger la batterie qu’avec le chargeur spécié. Pour prendre connaissance des instructions relatives au chargement, veiller à lire le manuel de l’utilisateur fourni avec votre chargeur et bloc-piles.

• AVERTISSEMENT Ne pas transporter cet outil lorsque la bobine et le sac à dos sont branchés. Le basculement peut survenir.

• Il faut faire toujours preuve de bon sens et procéder avec prudence lors de l’utilisation d’outils. Il est impossible de prévoir toutes les situations qui pourraient entraîner des dangers. Ne pas utiliser cet outil si vous ne comprenez pas ces instructions d’opération ou si vous pensez que le travail dépasse votre capacité ; veuillez contacter Milwaukee Tool ou un professionnel pour recevoir plus d’informations ou de formation.

• Conserver les étiquettes et les plaques signalétiques en bon état. Des informations importantes y gurent. Si elles sont illisibles ou manquantes, contacter un centre de service et d’entretien MILWAUKEE pour obtenir un remplacement gratuit.

La poussière dégagée par certains matériaux lors du ponçage, du sciage, du meulage, du perçage et d’autres opérations de construction contient des produits chimiques qui sont connus pour causer le cancer, des malformations congénitales ou des lésions de l’appareil reproducteur. En voici certains exemples :

• le plomb contenu dans la peinture au plomb,

• la silice cristalline contenue dans les briques, le ciment et d’autres produits de maçonnerie, ainsi que

• l'arsenic et le chrome contenus dans le bois de construction traité par produits chimiques. Le risque posé par l’exposition à ces produits varie en fonction de la fréquence de ce type de travail. Pour minimiser les risques d'exposition à ces produits chimiques, travailler dans un endroit bien aéré et utiliser des équipements de sécurité approuvés, tels que les masques antipoussière spécialement conçus pour ltrer les particules microscopiques.5

FEDERAL COMMUNICATIONS COMMISSION

Il s’agit d’un produit de classe A. Dans un environnement résidentiel, ce produit peut causer un brouillage radio, ce qui peut obliger l’utilisateur à prendre des mesures adéquates. Cet équipement a été mis à l’essai et il a été déterminé qu’il est conforme aux normes sur les dispositifs numériques de classe A, selon la partie 15 du Règlement de la FCC (Commission fédérale des communications des États-Unis). Ces normes ont été xées pour fournir une protection raisonnable contre un brouillage préjudiciable si l’équipement est utilisé dans un environnement commercial. Cet équipement produit et utilise de l’énergie RF. S’il n’est pas installé et utilisé conformément au manuel d’instructions, il peut brouiller de manière préjudiciable les radiocommunications. Le fait d’utiliser cet équipement dans un secteur résidentiel risque de produire un brouillage préjudiciable que l’utilisateur devra éliminer à ses frais. Ce dispositif est conforme à la partie 15 du Règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) ce dispositif ne doit pas causer d'interférences dangereuses, et (2) il doit accepter toute interférence reçue, y compris les interférences risquant d'engendrer un fonctionnement indésirable SYMBOLES Volts Courant continu Federal Communications Commission (FCC) Ne pas laisser le bloc-piles entrer en contact avec aucun uide corrosif ou conducteur Pour éviter les décharges électriques, ne pas laisser le produit entrer en contact avec de composants électriques sous tension Danger de brûlures chimiques - Garder hors de la portée des enfants FICHE TECHNIQUE Tension ……………………………………………. 18 CD Type de batterie…………………………………… M18™ Type de chargeur…………………………………… M18™ Température ambiance suggérée de fonctionnement………………. 0°F à 125°F6 BLOCS-PILES M18

Ne le recharger qu’à l’aide du chargeur particulièrement conçu pour le bloc-piles. Pour prendre connaissance des instructions relatives au chargement, veiller à lire le manuel de l’utilisateur fourni avec votre chargeur et bloc-piles. Enlèvement / insertion du bloc-piles Pour retirer la batterie, appuyer sur les boutons de relâchement et extraire le bloc-piles de l’outil. Toujours retirer le bloc-piles avant de changer ou d’enlever les accessoires. Pour insérer le bloc-piles, le glisser dans le corps de l’outil. Veuillez s’assurer qu’il est bien inséré en place. Utiliser seulement d’accessoires spécialement recommandés pour cet outil. En utiliser d’autres pourra poser un danger. ONE-KEY™ Pour de plus amples renseignements sur la fonction ONE-KEY™ de cet outil, veuillez visiter le site milwaukeetool.com/One-Key. Pour télécharger l’application ONE-KEY™, visitez l’App Store ou Google Play dans votre téléphone cellulaire. Voyant ONE-KEY™ Bleu xe Le mode sans l est engagé et prêt pour le congurer à l'aide de l’appli ONE-KEY™. Bleu clignotant L’outil établit une communication active avec l’appli ONE-KEY™. Rouge clignotant L'outil a un blocage sécuritaire et ne pourra être débloqué que par le propriétaire à l’aide de l’appli ONE-KEY™. BATTERIE INTERNE Risque de brûlure chimique. Cet appareil contient une pile type bouton au lithium. Une pile neuve ou usagée peut provoquer des graves brûlures internes, et entraîner la mort en moins de 2 heures en cas d'ingestion ou d'insertion dans le corps. Toujours fixer le couvercle du compartiment des piles. S’il n’est pas fixé de manière sécurisée, arrêter d’utiliser l’outil, retirer les piles et garder hors de la portée des enfants. Si vous pensez que des piles ont été ingérées ou insérées dans le corps, consulter un médecin immédiatement. Une pile bouton interne est utilisée pour faciliter la fonctionnalité ONE-KEY™ complète. Pour remplacer le bloc-piles :

1. Retirer le bloc-piles.

2. Retirer les vis et ouvrir la porte du compartiment de batterie.

3. Enlever la batterie usagée, la tenir hors de la portée des enfants et se débarrasser d’elle

de la manière correcte.

4. Mettre le nouveau bloc-piles (3V CR2032), avec le pôle positif vers le haut.

5. Fermer la porte du compartiment de bloc-piles et bien serrer la vis.7

ENTRETIEN Afin de minimiser les risques de blessure, toujours débrancher le chargeur et retirer le bloc-piles du chargeur ou de l’outil avant d’e󰀨ectuer toute opération d’entretien. Ne jamais démonter l’outil, le bloc-piles ou le chargeur. Pour TOUTE réparation, contacter un centre de service MILWAUKEE.

ENTRETIEN DE L’OUTIL

Garder l’outil, le bloc-piles et le chargeur en bon état en les soumettant à un programme d’entretien régulier. Examiner l’outil pour constater qu’il ne fait pas de bruits bizarres, qu’aucune pièce mobile n’est mal alignée ou bloquée, qu’aucune pièce n’est brisée et qu’aucun autre problème ne risque d’a󰀨ecter le bon fonctionnement de l’outil. Retourner l'outil, le chargeur et le bloc-piles à un centre de service MILWAUKEE pour les faire réparer. Après six mois à un an, d’après le régime d’utilisation, coner l’outil, le bloc-piles et le chargeur à un centre de service MILWAUKEE pour les faire réviser. Si l’outil ne démarre pas ou ne fonctionne pas à plein régime une fois complètement chargé le bloc-piles, nettoyer les bornes dans le compartiment. Si l’outil ne fonctionne toujours pas, le retourner ainsi que le chargeur et le bloc-piles à un centre de service MILWAUKEE aux ns de réparation. An de minimiser le risque de blessures physiques et de dommages, ne jamais immerger ni l’outil, ni le bloc-piles ni le chargeur dans un uide et ne pas laisser entrer aucun uide à l’intérieur. NETTOYAGE Nettoyer les évents de l’outil pour retirer tout débris. Maintenir l’outil propre, sec et exempt de la graisse et de l’huile. Utiliser uniquement un savon doux et un linge humide, puisque certains agents de nettoyage et certains solvants peuvent détériorer le plastique et les autres pièces isolées. En voici quelques exemples : l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents à usage domestique qui en contiennent. Ne jamais utiliser de solvants inammables ou combustibles autour des outils. RÉPARATIONS À des ns de réparations, retourner l’outil, le bloc-piles et le chargeur au centre de service agréé le plus proche. ACCESSOIRES N'utiliser que les accessoires recommandés. En utiliser d’autres pourra poser un danger. Pour consulter une liste intégrale d’accessoires, visiter le site www.milwaukeetool.com o contacter un distributeur.

COMMUNICATION SANS FIL

Pour les produits comportant des fonctions de communication sans fil, ONE-KEY™ y compris : Conformément à la part 15.21 du Règlement de la FCC, ne pas modier ce produit-ci. Une telle modication pourra annuler votre autorité pour utiliser le produit. Ce dispositif est conforme à la part 15 du Règlement de la FCC et les normes RSS d’exemption de licence de l’ISED-Canada. Son fonctionnement est soumis aux deux conditions suivantes : 1) Cet appareil ne doit produire aucun brouillage préjudiciable ; et (2) cet appareil doit fonctionner en dépit de tout brouillage capté, y compris le brouillage pouvant mener à un fonctionnement non désiré.8

DÉPANNAGE – ÉTATS-UNIS

1-800-SAWDUST (1.800.729.3878) Lundi à vendredi, 7h00 à 18h30, CST ou consulter le site www.milwaukeetool.com Contacter l’Équipe de Service Technique Après-Vente Corporatif si vous avez des questions techniques, de dépannage/réparations ou à propos de la garantie. Courriel : [e-mail] Devenez membre du club Heavy Duty en consultant le site web www.milwaukeetool.com ; abonnez-vous pour recevoir des informations importantes sur vos achats d’outils.

Lundi à vendredi, 7h00 à 16h30, CST ou consulter www.milwaukeetool.ca GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA Chaque outil électrique* MILWAUKEE (voir les exceptions ci-dessous) est garanti uniquement à l’acheteur d’origine d’être exempt de tous défauts de matériau et de main-d'œuvre. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE, est a󰀨ectée d’un vice de matériau ou de main- d'œuvre pendant une période de cinq (5) ans** après la date d’achat, sauf indication contraire. Il faudra retourner l’outil électrique à un centre de service en usine MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d’achat doit être présentée lors du retour du produit. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine d’être causés par des réparations ou des tentatives de réparation par quiconque d'autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou les accidents. Usure normale : Par rapport à plusieurs outils électriques, il faut remplacer et entretenir leurs pièces an d'achever leur rendement optimal. Cette garantie ne couvre pas les cas de réparation lorsque la vie utile normale de la pièce s’est terminée, incluant, sans s’y limiter, les mandrins, les balais, les câbles, les patins de scie, les brides de lame, les joints toriques, les embouts, les butoirs, les lames d'entraînement, les pistons, les percuteurs, les poussoirs et les rondelles de protection de butoir. *Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour outils sans l, aux générateurs d’alimentation portatifs à essence, aux outils à main, aux monte-charge électriques, à levier et à chaîne (manuel), aux vêtements chau󰀨ants M12™, aux produits réusinés, ni aux produits d’essai et de mesure. Il y a d’autres garanties di󰀨érentes disponibles pour ces produits. **La période de garantie couvrant les radios de chantier, le port d’alimentation M12™, la source d’alimentation M18™, le ventilateur de chantier et les chariots de chantier industriels Trade Titan™ est d’une durée d’un (1) an à partir de la date d’achat. La période de la garantie pour les clés à chocs à couple élevé à poignée en « D » de 1" M18 FUEL™, les câbles de nettoyage de drain, les accessoires pour pistolet pneumatique de nettoyage de drains AIRSNAKE™, les niveaux laser USB REDLITHIUM™ et les furets de 0,3 m (25') TRAPSNAKE™ avec CABLE DRIVE™ est d’une durée de deux (2) ans à partir de la date d’achat. La période de la garantie pour le pistolet thermique compact M18™, l’extracteur de poussière de 30,3 l (8 gal), les cloueuses de charpenterie M18™, la clé à chocs à couple contrôlé à enclume extérieure de 1/2" M18 FUEL™ avec ONE-KEY™, la clé à chocs à couple9 élevé de 1" M18 FUEL™ avec ONE-KEY™, le compresseur silencieux compact de 7,6 l (2 gal) M18 FUEL™, les niveaux laser M12™, le détecteur de laser de 19,8 m (165’), la cloueuse à chevilles 23 GA M12™, la riveteuse aveugle de 6,4 mm (1/4") M18 FUEL™ avec ONE- KEY™, le tampon de pneus basse vitesse M12 FUEL™, les polisseuses à orbite aléatoire M18 FUEL™ et les agrafeuses utilitaires pour clôture M18™ est d’une durée de trois (3) ans à partir de la date d’achat. La période de la garantie pour la lumière à DEL d’une lampe de travail à DEL et l’ampoule transformée à DEL d’une lampe de travail est d’une durée égale à la vie utile du produit en raison des limites précédentes. Si la lumière à DEL ou l’ampoule à DEL tombe en panne durant l’usage normal, la pièce devra être remplacée gratuitement. L’inscription de la garantie n'est pas nécessaire pour bénécier de la garantie en vigueur d’un outil électrique MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une demande de service sous garantie est faite. L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI- DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIABILITÉ OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE À L’AUTRE. Cette garantie s’applique uniquement aux produits vendus aux États-Unis et au Canada. Veuillez consulter l’ongle « Trouver un centre de service », dans la section « Pièces et service » du site web de MILWAUKEE, à l’adresse www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878) an de trouver le centre de service de votre région le plus proche pour l’entretien, sous garantie ou non, de votre outil électrique Milwaukee.Table des matières

2.2.3 Navigation dans le menu « Paramètres ».................................................19

2.2.4 Dénition de la langue du moniteur sans l M18™...................................20

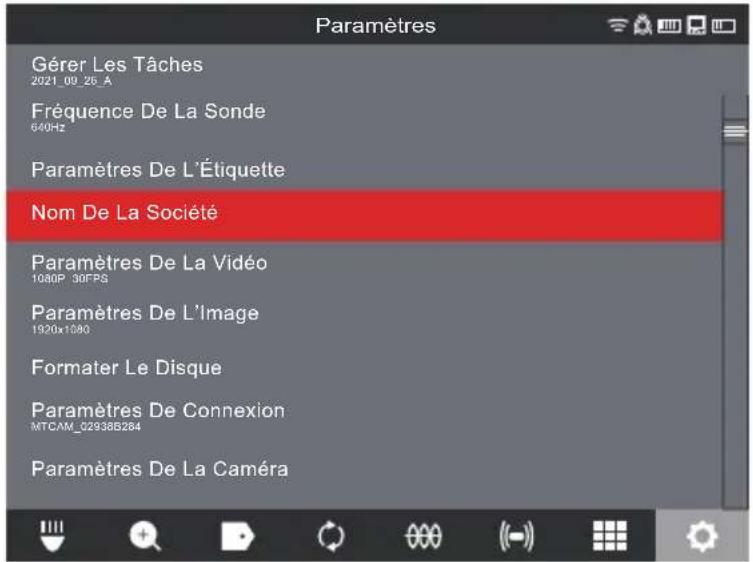

2.2.8 Dénition du nom de la société.................................................................23

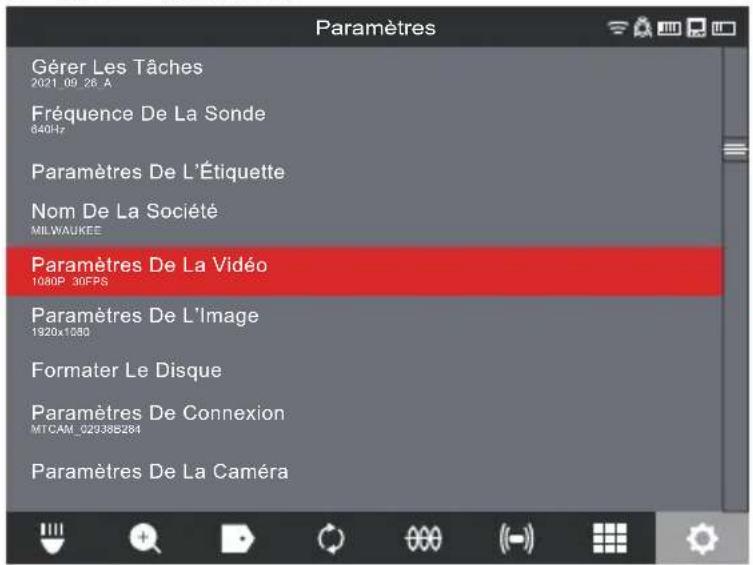

2.2.9 Paramètres de la vidéo et de l’image........................................................24

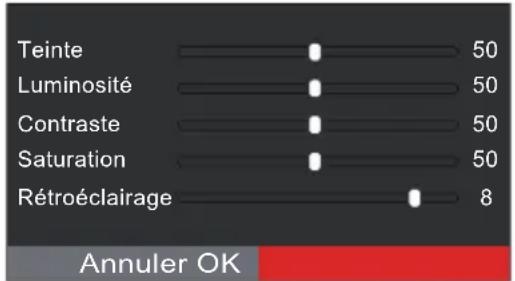

2.2.12 Conguration des paramètres de l’écran ACL........................................30

2.3.2 Création d’un enregistrement de vidéo et prise d’une image....................34

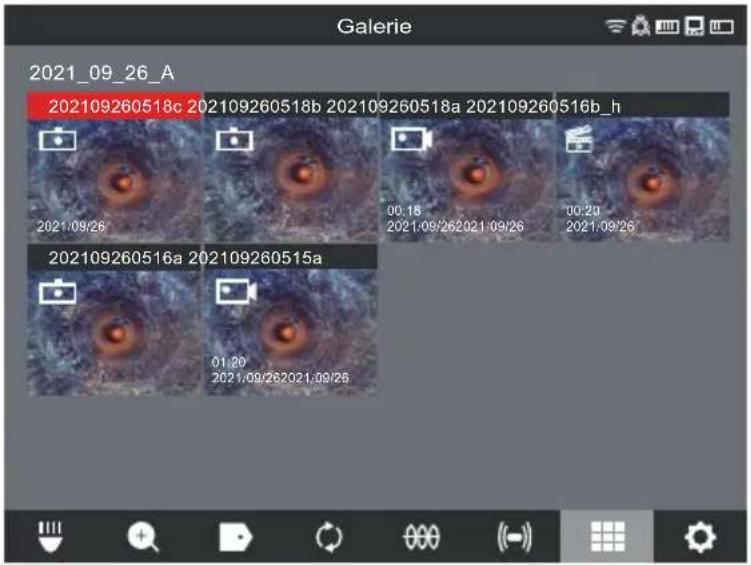

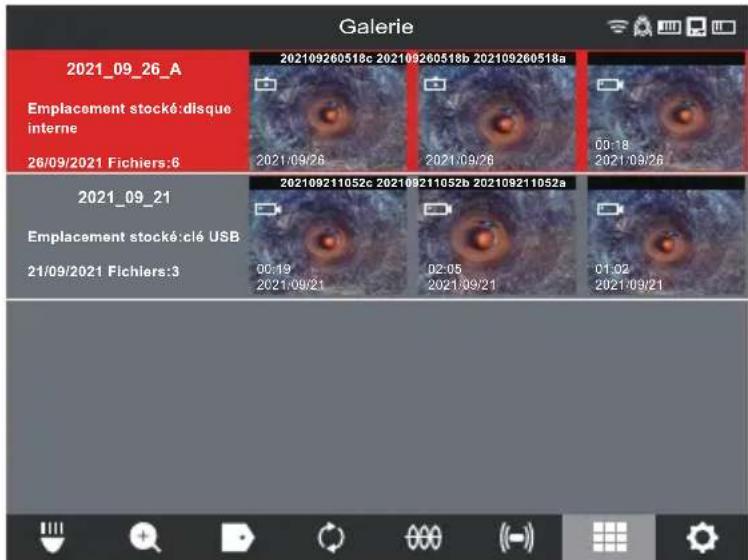

2.3.12 Lecture des vidéos et visionnement des images.....................................43

2.3.13 Retour rapide et avance rapide...............................................................43

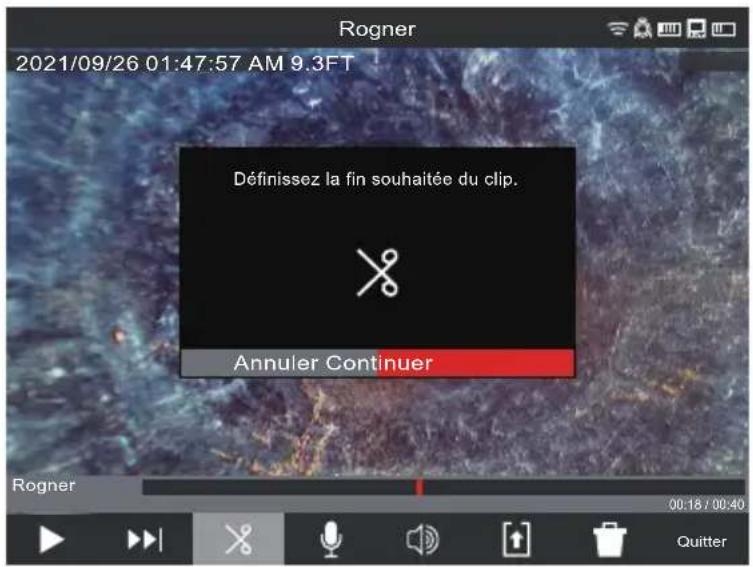

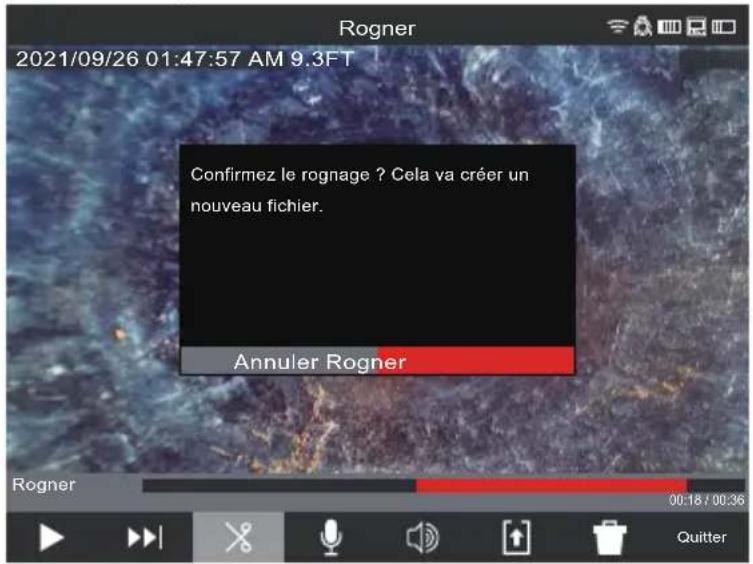

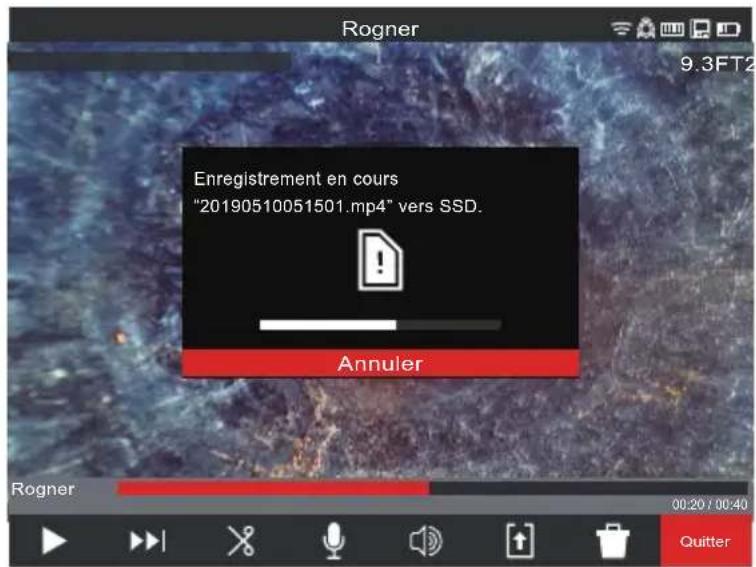

2.3.14 Rognage des chiers vidéo....................................................................44

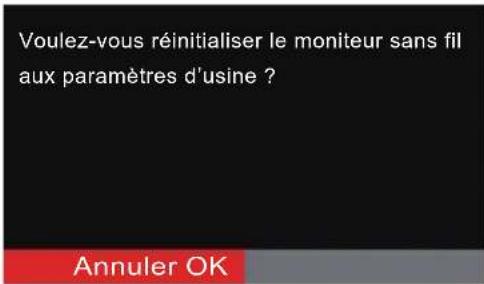

2.4 Réinitialisation aux paramètres d’usine et mises à jour du micrologiciel – Moniteur

sans l M18™.....................................................................................................51

2.4.1 Réinitialisation aux paramètres d’usine – Moniteur sans l M18™...........51

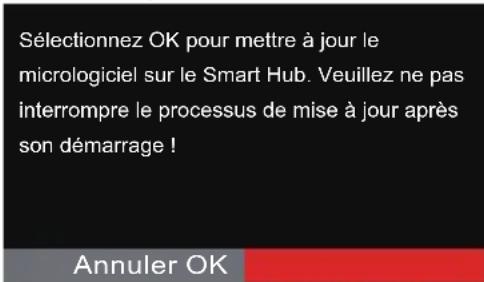

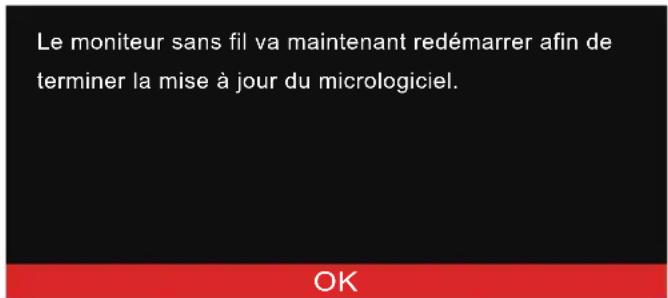

2.4.2 Mises à jour du micrologiciel – Moniteur sans l M18™............................52

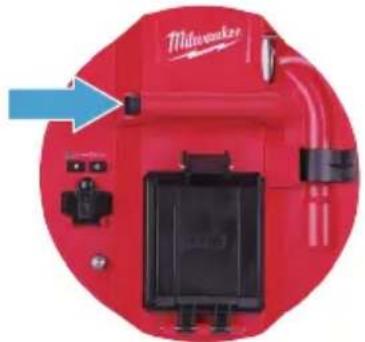

3.2 Installation et enlèvement du Smart Hub de 500 Go M18™.................................55

3.3.4 Réinitialisation du compteur de distance..................................................58

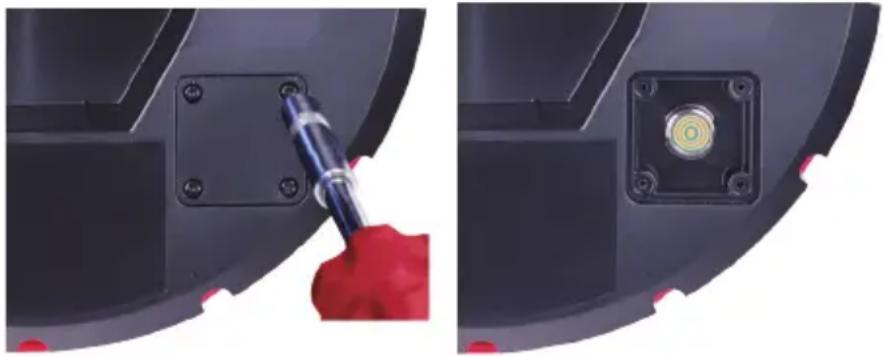

3.3.5 Port de test de caméra..............................................................................58

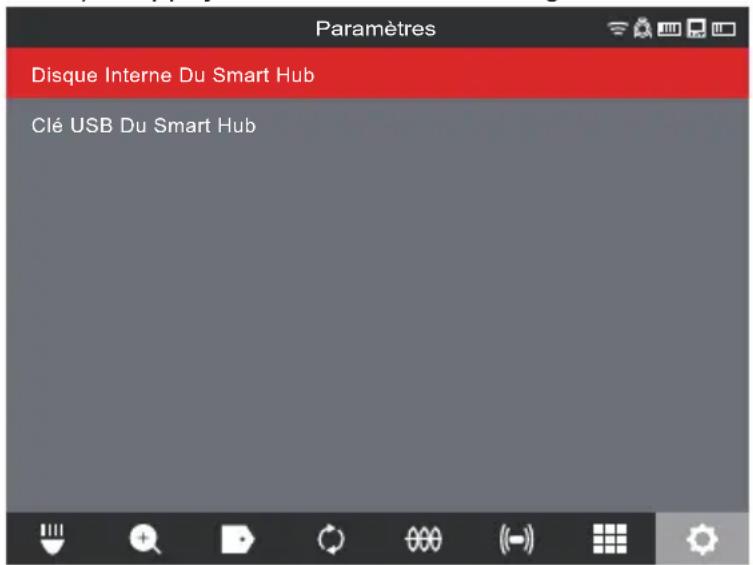

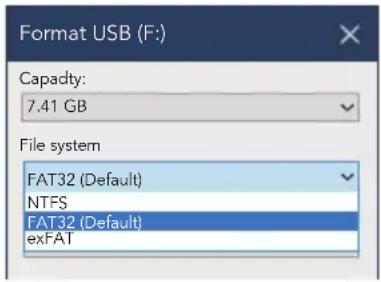

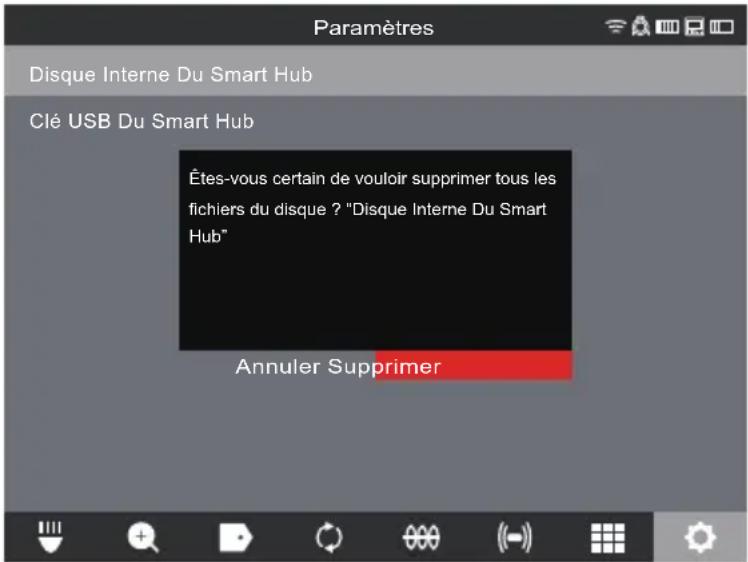

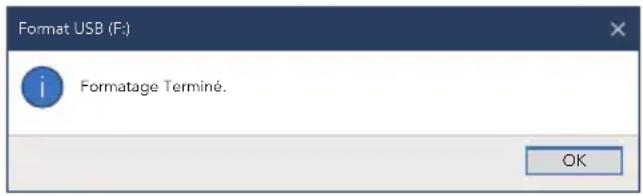

3.4 Formatage du disque interne du Smart Hub M18™ et des clés USB....................59

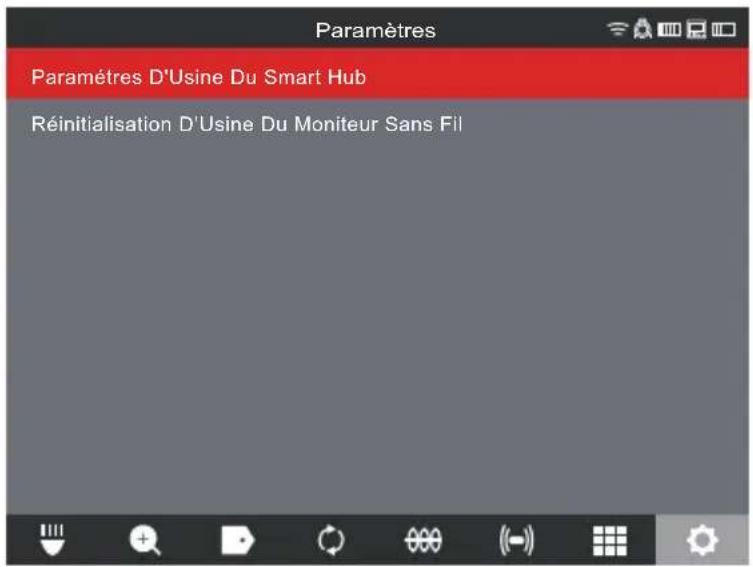

3.5 Réinitialisation d’usine et mise à jour du système – Smart Hub de 500 Go M18™..60

3.5.1 Réinitialisation d’usine - Smart Hub de 500 Go M18™.............................60

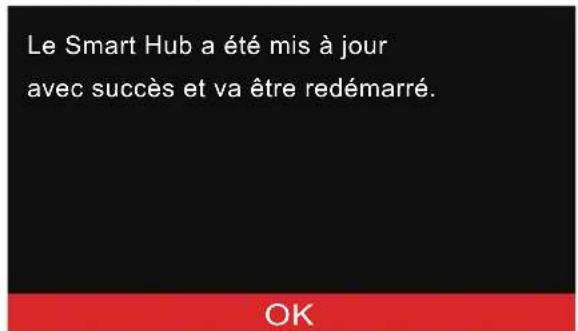

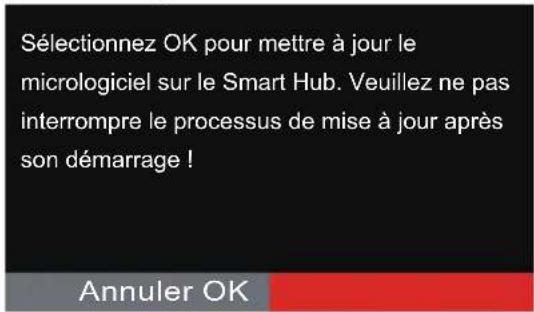

3.5.2 Mise à jour du système - Smart Hub de 500 Go M18™............................62

4. Bobine d’inspection de tuyaux.....................................................................................64

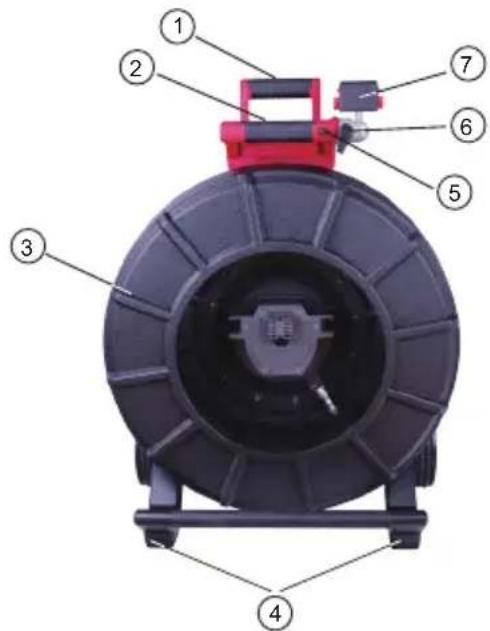

4.1 Aperçu de la bobine d’inspection de tuyaux à rigidité moyenne de 60,9 m (200’) et

de tuyaux rigides de 60,9 m (200’) et 99 m (325’).................................................64

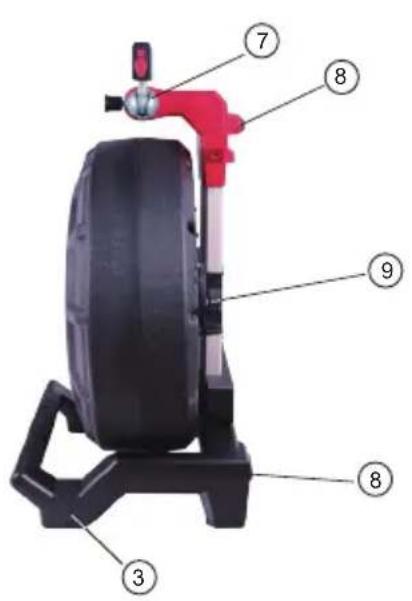

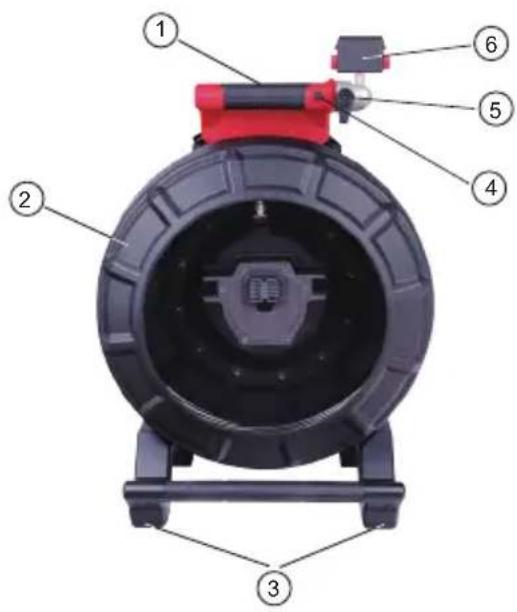

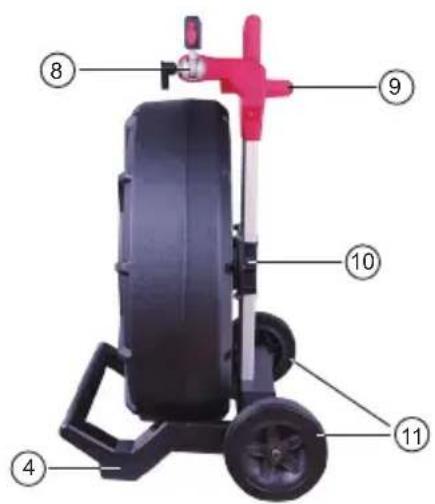

4.2 Aperçu de la bobine d’inspection de tuyaux à rigidité moyenne de 36,5 m (120’).........65

5. Assemblage de ressort et têtes de caméra..................................................................72

5.3 Installation et enlèvement des têtes de caméra....................................................73

5.3.1 Enlèvement de la tête de caméra.............................................................73

5.3.2 Mise en place de la tête de caméra...........................................................74

5.4 Installation et enlèvement de l’assemblage du ressort.........................................74

5.4.1 Enlèvement de l’assemblage de ressort...................................................74

1.1 Le système d’inspection de tuyaux M18™

Le système comporte trois modules principaux, le moniteur sans l M18™, le Smart Hub de 500 Go 18™ et les bobines d’inspection de tuyaux.

1.2 Aperçu du moniteur sans l M18™

Le moniteur sans ls M18™ permet de visualiser la vidéo brute prise par la tête de caméra, en enregistrant des vidéos et en capturant des images ainsi que des fonctions de relecture de chiers vidéo et image. Durant l’enregistrement des vidéos, c’est possible de capturer les commentaires audio à l’aide du microphone interne tandis que les commentaires texte peuvent être ajoutés à l’aide de l’option d’étiquettes. Ces commentaires texte seront a󰀩chés sur la vidéo enregistrée et seront montrés sur les images, accompagnés par l’heure et la date du système ainsi que la distance du câble poussant déployé. Veuillez noter que le moniteur sans fil ou la tablette ayant l’appli d’inspection de tuyaux Milwaukee

doivent être connectés au Smart Hub de 500 Go M18™ afin de créer des enregistrements vidéo ou image. Les fichiers vidéo et image seront enregistrés dans le disque interne du Smart Hub, ou bien dans la clé USB du Smart Hub. Vue avant Vue derrière Vue latérale

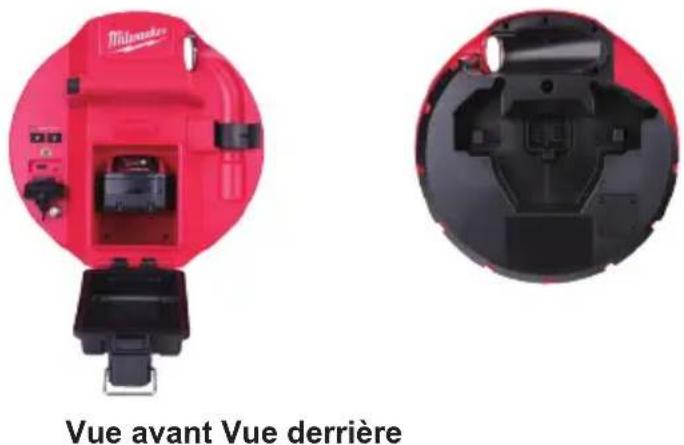

1.3 Aperçu du Smart Hub de 500 Go M18™

Le Smart Hub de 500 Go M18™ sert en tant que le cerveau du système d’inspection de tuyaux. Le moniteur sans l M18™ et la tablette ayant l’appli d’inspection de tuyaux Milwaukee

se connectent au Smart Hub pour recevoir les vidéos enregistrées et les photographies prises. Les deux types de chiers sont sauvegardés dans le disque interne du Smart Hub. Vue avant Vue derrière16 1 Introduction

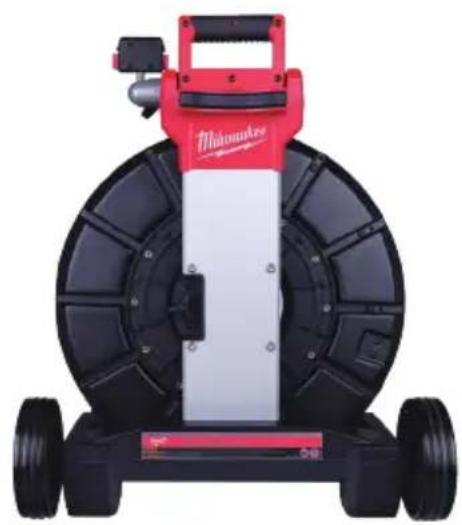

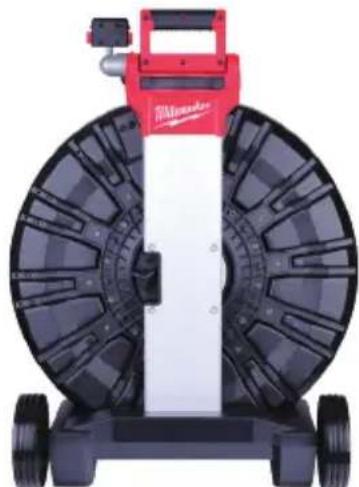

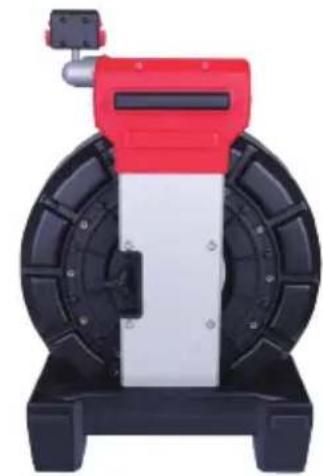

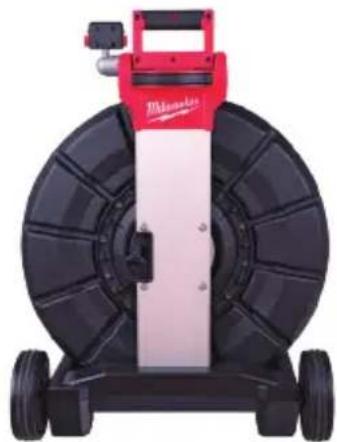

1.4 Aperçu de la bobine d’inspection de tuyaux

La bobine d’inspection de tuyaux sauvegarde et contrôle le déploiement du câble poussant. Les bobines sont disponibles en quatre tailles. Taille de la bobine Taille de la ligne cible Bobine d’inspection de tuyaux rigides de 60,9 m (200’) Trois à dix pouces Bobine d’inspection de tuyaux rigides de 99 m (325’) Trois à dix pouces Bobine d’inspection de tuyaux à rigidité moyenne de 36,5 m (120’) Deux à six pouces Bobine d’inspection de tuyaux à rigidité moyenne de 60,9 m (200’) Deux à six pouces Toutes les bobines comportent le câble poussant muni d’un assemblage de ressort sur lequel la tête de caméra est montée. Le moniteur sans l M18™ et le Smart Hub de 500 Go M18™ fonctionneront avec toutes les tailles de bobine. Il est possible d’utiliser les bobines en vertical ou de côté, mises en horizontal. La bobine d’inspection de tuyaux à rigidité moyenne de 36,5 m (120’) comporte une plaque de montage en arrière qui sert à attacher les sangles du sac à dos. Aperçu de la bobine d’inspection de tuyaux rigides de 60,9 m (200’) Vue avant Vue derrière Bobine d’inspection de tuyaux rigides de 99 m (325’) Vue avant Vue derrière17 1 Introduction Aperçu de la bobine d’inspection de tuyaux à rigidité moyenne de 36,5 m (120’) Vue avant Vue derrière Aperçu de la bobine d’inspection de tuyaux à rigidité moyenne de 60,9 m (200’) Vue avant Vue derrière18 2 Moniteur sans l M18™

2. Moniteur sans l M18™

2.1 Aperçu du moniteur sans l M18™

Le moniteur sans l M18™ comporte des fonctions de visionnement, d’enregistrement et de relecture de chiers vidéo et image. Durant l’enregistrement des vidéos, il est possible d’enregistrer des commentaires audio à l’aide du microphone interne tandis que les commentaires texte peuvent être ajoutés à l’aide de la fonction « Étiquettes ». Veuillez noter que le moniteur sans l ou la tablette ayant l’appli d’inspection de tuyaux Milwaukee

doivent être connectés au Smart Hub de 500 Go M18™ pour créer un enregistrement vidéo ou prendre des images. Les fichiers vidéo et image seront sauvegardés dans le disque interne du Smart Hub.

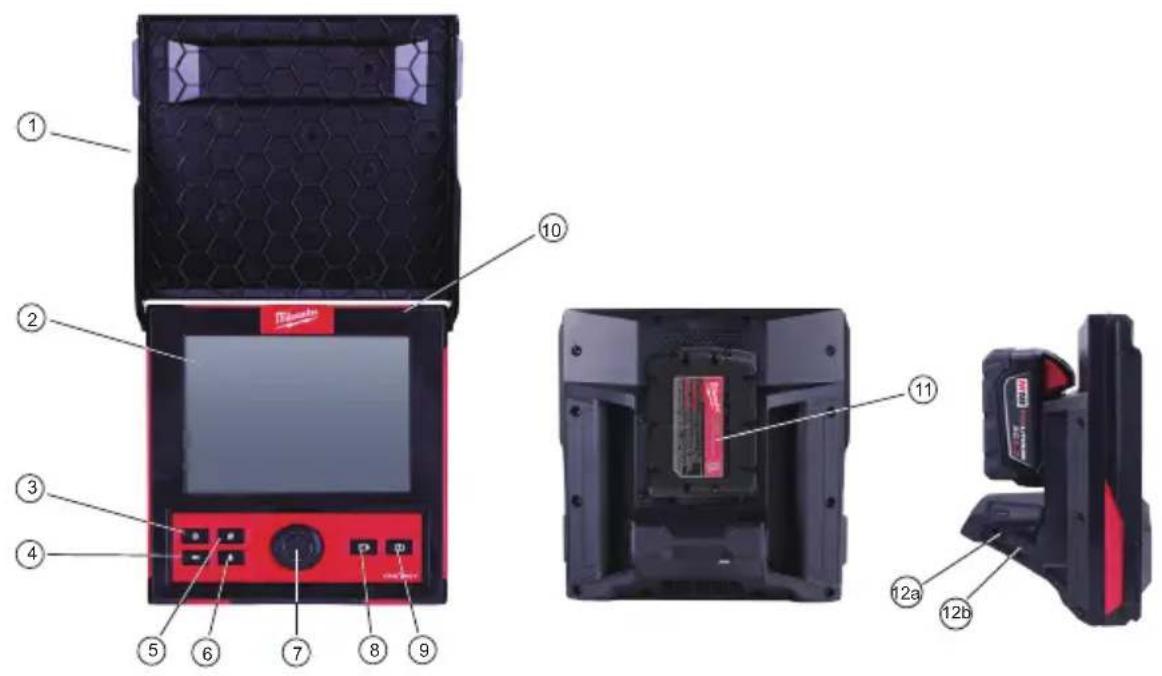

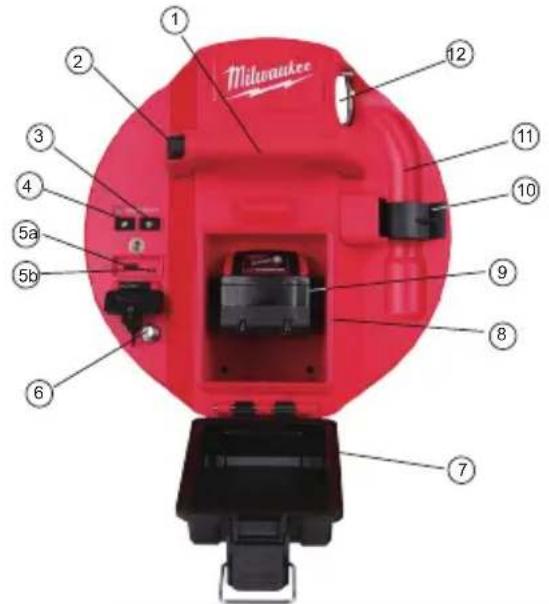

2. A󰀩cheur ACL 8. Touche d’enregistrement vidéo

3. Touche d’alimentation 9. Touche d’enregistrement image

4. Toucher « Retourner » 10. Microphone interne

5. Touche de réinitialisation de distance 11. Aire de montage de bloc-piles M18™

6. Touche du microphone 12.

12a Port USB-A 12b Port USB-C Afin de minimiser le risque de court-circuit, lorsque vous déposez l’outil ou le bloc-piles, ne pas laisser le bloc-piles entrer en contact avec des uides conducteurs ou corrosifs.19 2 Moniteur sans l M18™

2.2 Conguration du moniteur sans l M18™

La présente section du manuel comprend la conguration des fonctions et des options du moniteur sans l M18™. Le montage du moniteur sans l sur la bobine d’inspection de tuyaux est expliqué dans la section 4.4 du présent manuel.

Appuyer sur la touche d’alimentation qui se trouve sur le moniteur sans l M18™. Les touches et le cadran de navigations seront illuminés, ce qui indiquera que l’outil a été mis en marche. L’icône du moniteur sans l apparaîtra sur la barre d’état de l’a󰀩cheur ACL ainsi que l’autonomie du bloc-piles.

2.2.2 Conguration initiale du moniteur sans l M18™

Tous les paramètres sont sauvegardés dans la mémoire du moniteur sans l M18™ et vont y rester sauf s’ils sont changés. Veuillez noter que les paramètres seront perdus si l’unité est rétablie à ses paramètres d’usine, ou bien lors du formatage du disque interne du Smart Hub de 500 Go M18™. Il n’est pas nécessaire de connecter la bobine d’inspection de tuyau avec la caméra pour e󰀨ectuer la conguration initiale. Ces paramètres initiaux du moniteur sans l déniront les unités de mesure de distance, les formats de la date et de l’heure, les fréquences de la sonde, la qualité de la vidéo et de l’image, les paramètres de connexion et la langue. Il est possible d’e󰀨ectuer la dénition de ces paramètres dans une tablette ayant l’appli d’inspection de tuyaux Milwaukee

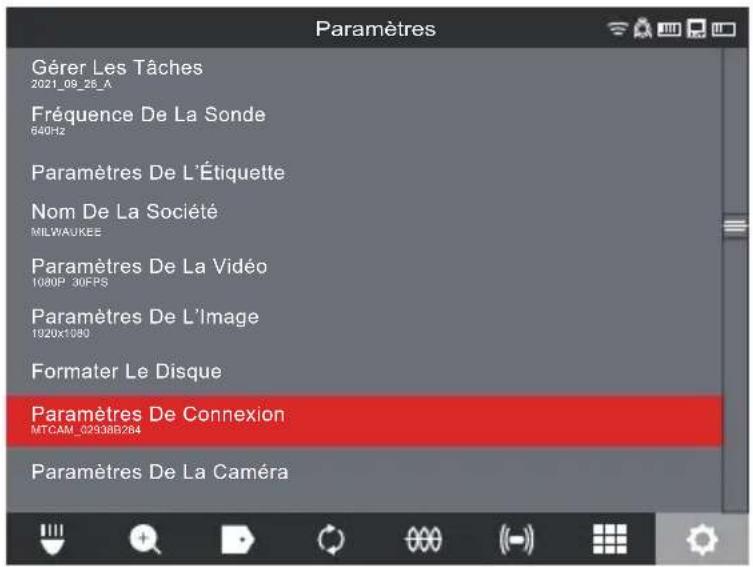

2.2.3 Navigation dans le menu « Paramètres »

Cadran de navigation : Tourner le cadran de navigation à droite ou à gauche pour passer d’un menu à l’autre. Lors du tour du cadran de navigation, la position / les éléments seront surlignés par la ligne rouge du curseur. Appuyer sur le cadran de navigation pour sélectionner et confirmer les options du menu « Paramètres ». Touche « retour » : Appuyer sur la touche « Retour » dans n’importe quel menu ou submenu vous fera revenir au menu précédent. Appuyer sur la touche « Retour » plusieurs fois pour revenir à l’écran de visionnement principal.20 2 Moniteur sans l M18™

2.2.4 Dénition de la langue du moniteur sans l M18™

Il est conseillé d’abord de dénir la langue pour bien lire et comprendre tous les autres menus.

1. Tourner le cadran de navigation vers l’option « Paramètres » et appuyer sur lui.

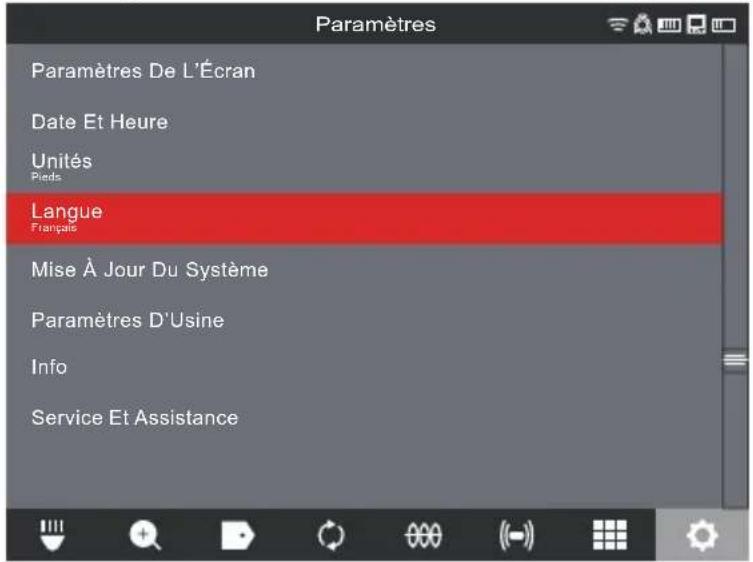

2. Tourner le cadran de navigation vers l’option « Langue » et appuyer sur lui pour entrer

dans le submenu « Langue ». Paramètres MANAGE JOBS 2019/05/10 6 FILES Date Et Heure Unités Paramètres D’Usine Info Langue Mise À Jour Du Système PiedsFrançais Paramètres De L’Écran Service Et Assistance

3. Tourner le cadran de navigation pour sélectionner la langue désirée et appuyer sur lui.

4. Tourner le cadran de navigation et appuyer sur l’option « OK » pour changer la langue.

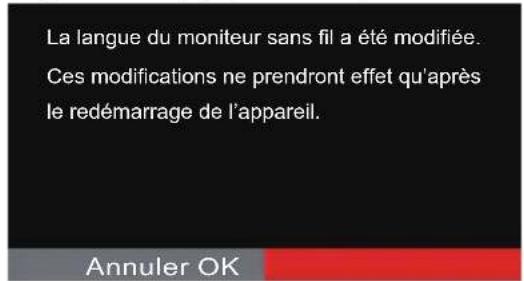

SETTINGS La langue du moniteur sans fil a été modifiée. Ces modifications ne prendront effet qu’après le redémarrage de l’appareil. Annuler OK

5. Le système se réinitialisera et redémarrera dans la langue choisie.

2.2.5 Ajustage de la date et de l’heure

Le système comporte les formats de dates de MM/JJ/AAAA, JJ/MM/AAAA et AAAA/ MM/JJ avec les formats de l’heure en 12 ou 24 heures.

1. Tourner le cadran de navigation vers l’option « Paramètres »

2. Tourner le cadran de navigation vers l’option « Date et heure » et appuyer sur lui pour

entrer dans le submenu « Date et heure ».

3. Tourner le cadran de navigation vers l’option « Format de la date » et appuyer sur

lui. Utiliser le cadran de navigation pour sélectionner le format de l’heure désiré et appuyer sur lui pour confirmer le changement. Répéter les mêmes étapes pour sélectionner le format de la date.21 2 Moniteur sans l M18™ Paramètres Format De La Date Format De L’Heure Réglage De La Date Réglage De L’Heure

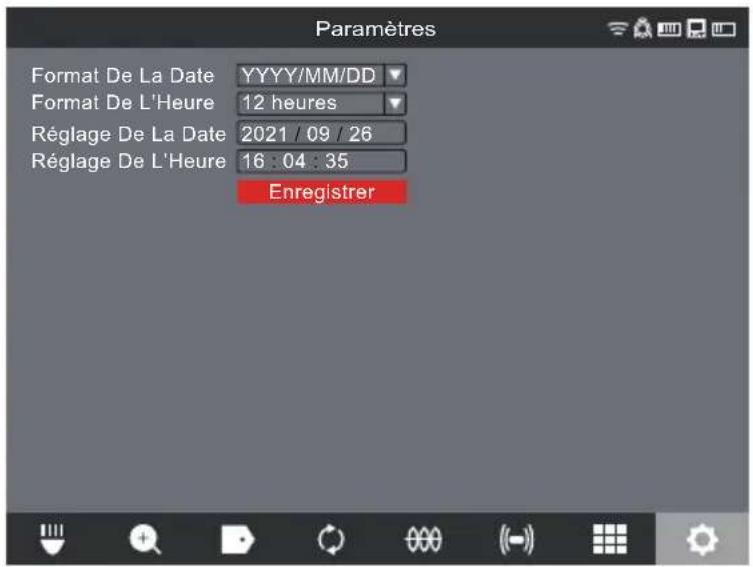

12 heures 2021 / 09 / 26 16 : 04 : 35 Enregistrer

4. Il faut utiliser le cadran de navigation maintenant pour saisir les valeurs concernant la

5. Tourner le cadran de navigation pour sélectionner l’option « Enregistrer » et appuyer

sur lui. La date et l’heure seront dénies maintenant et vous reviendrez au menu « Paramètres ». Si vous utilisez une tablette ayant l’appli d’inspection de tuyaux Milwaukee

, la date et l’heure prises seront celles dans la tablette.

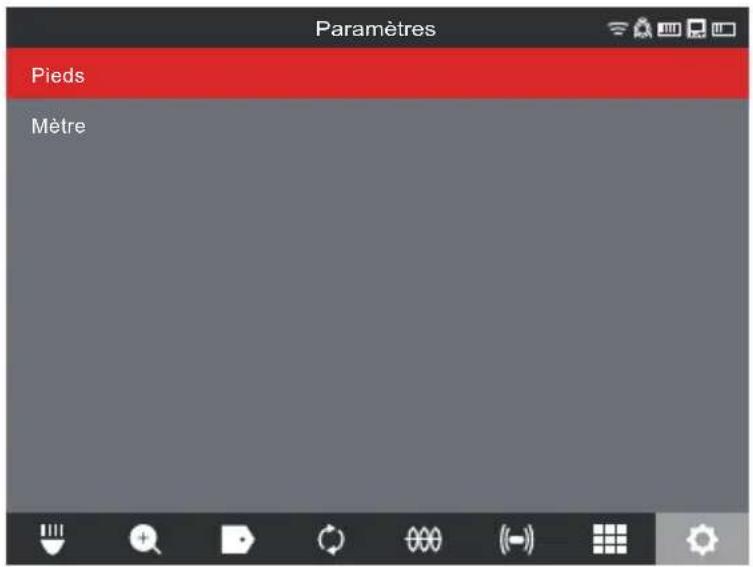

2.2.6 Conguration des unités de mesure

1. Tourner le cadran de navigation vers l’option « Paramètres » et appuyer sur lui.

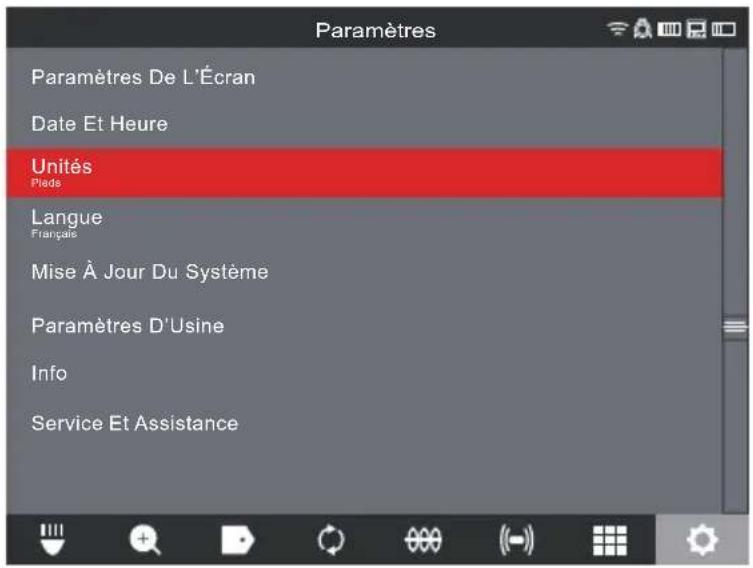

2. Tourner le cadran de navigation vers l’option « Unités » et appuyer sur lui pour entrer

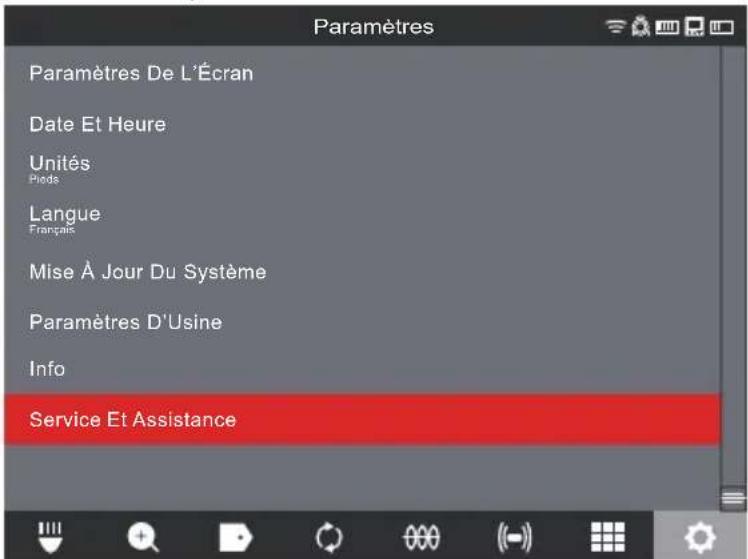

dans le submenu. 2019/05/10 6 FILES Paramètres Date Et Heure Unités Paramètres D’Usine Info Langue Mise À Jour Du Système Pieds Français Paramètres De L’Écran Service Et Assistance

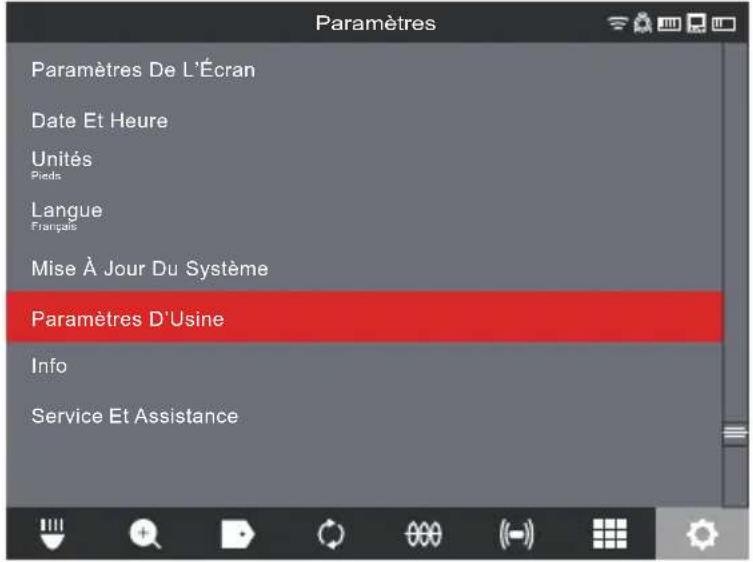

3. Tourner le cadran de navigation pour choisir entre « pieds » et « mètre » et appuyer

sur lui.22 2 Moniteur sans l M18™ Paramètres Pieds Mètre Les unités de mesure seront dénies maintenant et vous reviendrez au menu « Paramètres ».

2.2.7 Conguration de la fréquence de la sonde

1. Tourner le cadran de navigation vers l’option « Paramètres » et appuyer sur lui.

2. Tourner le cadran de navigation vers l’option « Fréquence de la sonde » et appuyer

sur lui pour entrer dans le submenu. Paramètres 512Hz 640Hz 33kHz

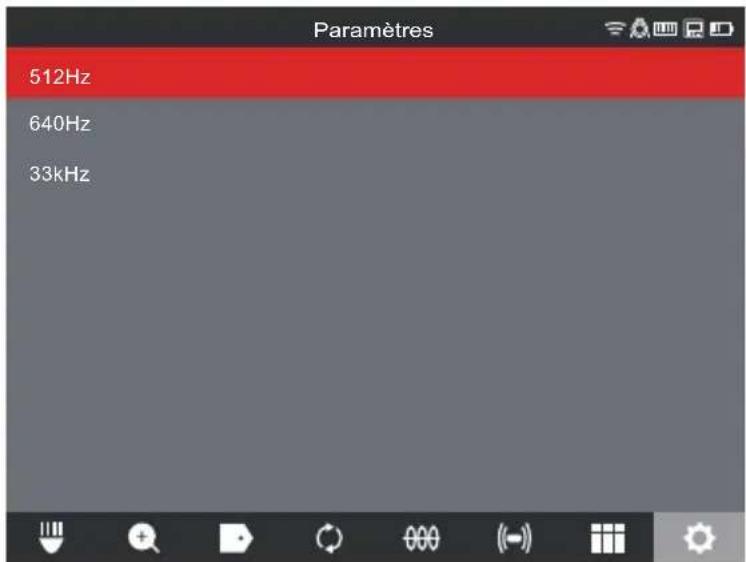

3. Tourner le cadran de navigation pour sélectionner la fréquence de la sonde désirée de

512 Hz, 640 Hz ou 33 kHz et appuyer sur lui. La fréquence de la sonde sera choisie maintenant et vous reviendrez au submenu « Paramètres ».23 2 Moniteur sans l M18™

2.2.8 Dénition du nom de la société

Cette option enregistre un nom d’entreprise dans la mémoire du système. Le nom de l’entreprise giclera pendant les premières 5 secondes de la vidéo et sera a󰀩ché dans toutes les images JPEG.

1. Tourner le cadran de navigation vers l’option « Paramètres » et appuyer sur lui.

2. Tourner le cadran de navigation vers l’option « Nom de la société » et appuyer sur lui

pour entrer dans le submenu. Paramètres MANAGE JOBS 2019/05/10 6 FILES Fréquence De La Sonde 640Hz Paramètres De L’Image 1920x1080 Paramètres De Connexion MTCAM_02938B284 Paramètres De La Caméra Paramètres De L’Étiquette Formater Le Disque Paramètres De La Vidéo 1080P 30FPS Nom De La Société Gérer Les Tâches 2021_09_26_A

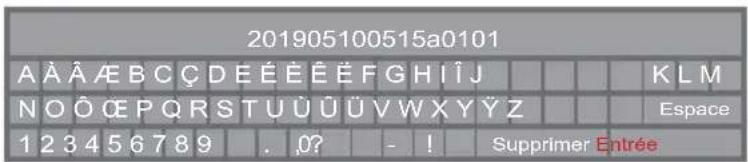

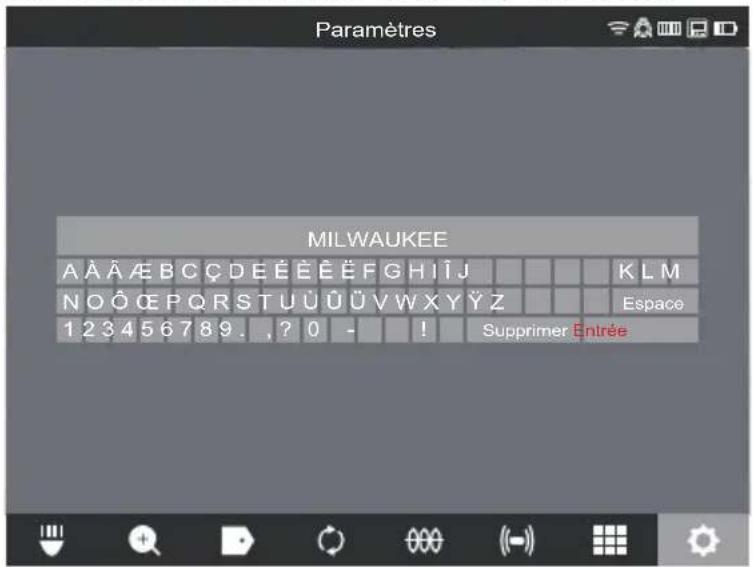

3. Utiliser le cadran de navigation pour utiliser le clavier virtuel et appuyer sur le cadran

de navigation pour conrmer chacun des caractères du clavier. Paramètres A À Â Æ B C Ç D E É È Ê Ë F G H I Î J N O Ô Œ P Q R S T U Ù Û Ü V W X Y Ÿ Z K L M MILWAUKEE Espace Supprimer Entrée

4. Une fois saisi le nom de la société, passer jusqu’à la touche « Entrée » et appuyer sur

le cadran de navigation.

5. Sélectionner l’option « Enregistrer » ou annuler pour continuer.24

2 Moniteur sans l M18™

2.2.9 Paramètres de la vidéo et de l’image

Paramètres de la vidéo Cette option des paramètres vous permettra de choisir la résolution de la vidéo. La résolution de la vidéo a󰀨ectera la qualité de la vidéo, ce qui a󰀨ectera la taille du chier vidéo. Les options de résolution et d’images par seconde (i/s) sont : Options des paramètres de la vidéo : 1080 p avec 30 images par seconde ou 15 images par seconde, 720 p avec 30 images par seconde ou 15 images par seconde ou 480 p avec 30 images par seconde ou 15 images par seconde.

1. Tourner le cadran de navigation vers l’option « Paramètres »

2. Tourner le cadran de navigation vers l’option « Paramètres de la vidéo » et appuyer

sur lui pour entrer dans le submenu. Paramètres MANAGE JOBS 2019/05/10 6 FILES MILWAUKEE Nom De La Société Fréquence De La Sonde 640Hz Paramètres De L’Image 1920x1080 Paramètres De Connexion MTCAM_02938B284 Paramètres De La Caméra Paramètres De L’Étiquette Formater Le Disque Paramètres De La Vidéo 1080P 30FPS Gérer Les Tâches 2021_09_26_A

3. Utiliser le cadran de navigation pour passer entre les options de résolution.

Sélectionner 1080 p, 720 p ou 480 p et appuyer sur le cadran de navigation. Paramètres 1080p 720p 480p25 2 Moniteur sans l M18™

4. Une fois choisie la résolution de 1080 p, 720 p ou 480 p, le prochain écran vous

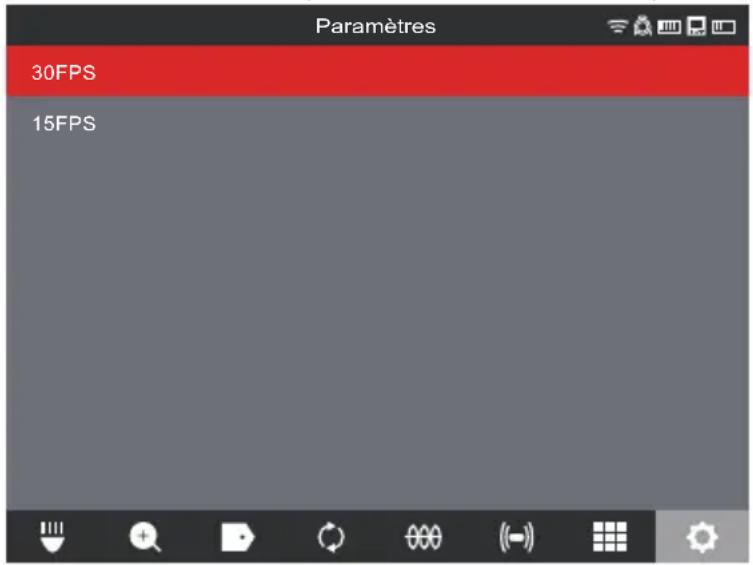

demandera de sélectionner entre 30 images par seconde ou 15 images par seconde. Sélectionner l’option désirée et appuyer sur le cadran de navigation. Paramètres 30FPS 15FPS

5. Une fois choisie l’option d’images par seconde, le système reviendra au menu «

Paramètres ». Paramètres de l’image Cette option de paramètres vous permettra de sélectionner les dimensions de l’image. Ces dimensions a󰀨ecteront la qualité de l’image, ce qui a󰀨ectera la taille du chier image. Options de paramètres de l’imagerie : 1920 x 1080, 1280 x 720 ou 640 x 480 Tourner le cadran de navigation vers l’option « Paramètres » et appuyer sur lui. Tourner le cadran de navigation vers l’option « Paramètres de l’image » et appuyer sur lui pour entrer dans le submenu. Utiliser le cadran de navigation pour passer entre toutes les options de dimensions. Sélectionner 1920 x 1080, 1280 x 720 ou 640 x 480 et appuyer sur le cadran de navigation. Une fois choisis les paramètres de l’imagerie, le système reviendra au menu « Paramètres ».

2.2.10 Paramètres de connexion

La méthode de connexion préétablie pour le moniteur sans l M18™ et le Smart Hub de 500 Go M18™ est connexion WIFI. La plage sans l entre les deux unités est de 60,9 m (200’). Si un Smart Hub se trouve dans la plage de 60,9 m (200’), il s’a󰀩chera dans la liste des centres de commande. Il est possible de connecter le moniteur sans l et le Smart Hub à l’aide du câble USB en tant que ressource de sauvegarde. Premier jumelage du moniteur sans l

• S’il n’y a qu’un seul Smart Hub à proximité, le moniteur sans l forcera automatiquement son jumelage sans nécessitant aucune interaction de la part de l’utilisateur.

• S’il y a plus qu’un Smart Hub à proximité, la liste de centres de commande s’a󰀩chera sur le moniteur sans fil ou l’appli d’inspection de tuyaux Milwaukee

pour que l’utilisateur puisse choisir le Smart Hub désiré.

• Si vous êtes demandé de saisir un mot de passe, veuillez saisir : 2970200026 2 Moniteur sans l M18™ Paramètres Liste des Smart Hub Retrouvez d’autres Centres de Commande à proximité

MTCAM_02938B284 Liste de centres de commande a. Liste des centres de commande à proximité avec la fonction WIFI active b. État : une coche indique qu’il est connecté c. Puissance de réception des centres de commande à proximité avec la fonction WIFI active Autonomie : Les deux icônes du bloc-piles M18™ ont quatre segments dans l’icône. Chacun d’eux représente 25 % de l’autonomie de la pile. Un avertissement de charge faible s’a󰀩chera lorsque l’autonomie est près de 10 % Icône de connexion de câble : Elle sert à indiquer que le moniteur sans l et le Smart Hub sont connectés à l’aide d’un câble USB. État de la connexion du Smart Hub et puissance de réception sans fil. Cette icône s’affichera lorsque le Smart Hub est connecté au moniteur sans l par WIFI. Icône de la bobine d’inspection de tuyaux : Elle s’a󰀩che lorsque le moniteur sans l et le Smart Hub sont connectés par WIFI ou câble USB. Icône du moniteur sans l : Elle s’a󰀩che lorsque le moniteur sans l et le Smart Hub sont connectés par WIFI ou câble USB. Icône d’autonomie du bloc-piles M18™ : deux icônes d’autonomie s'afficheront à part de l’icône du moniteur sans fil. L’icône d’autonomie à gauche de l’icône du moniteur représente le Smart Hub. L’icône d’autonomie à droite de l’icône du moniteur représente le moniteur sans l.

1. Tourner le cadran de navigation vers l’option « Paramètres »

2. Tourner le cadran de navigation vers l’option « Paramètres de connexion » et

appuyer sur lui pour entrer dans le submenu.27 2 Moniteur sans l M18™ Paramètres MANAGE JOBS 2019/05/10 6 FILES MILWAUKEE Nom De La Société Fréquence De La Sonde 640Hz Paramètres De L’Image 1920x1080 Paramètres De Connexion MTCAM_02938B284 Paramètres De La Caméra Paramètres De L’Étiquette Formater Le Disque Paramètres De La Vidéo 1080P 30FPS Gérer Les Tâches 2021_09_26_A

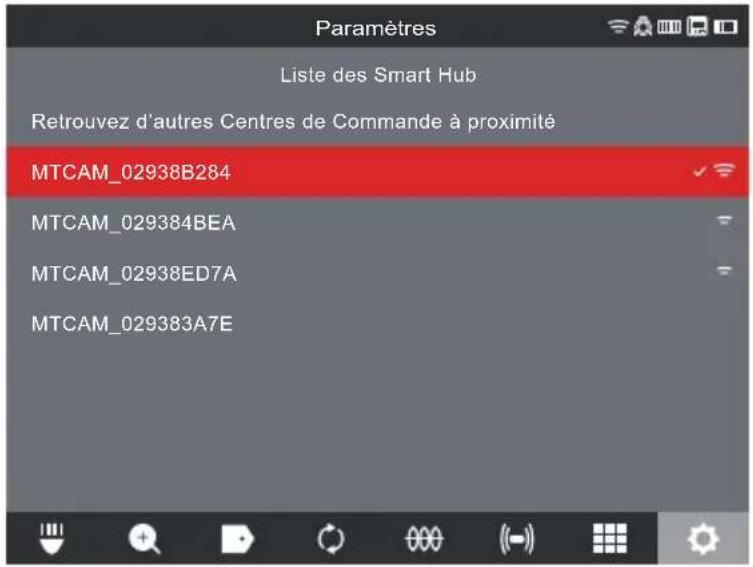

3. Utiliser le cadran de navigation pour sélectionner le Smart Hub disponible désiré et

appuyer sur lui pour le connecter. Paramètres Liste des Smart Hub Retrouvez d’autres Centres de Commande à proximité

4. Une fois choisi le Smart Hub, vous reviendrez au menu principal. Le nom du Smart

Hub s’a󰀩chera sur la barre de menu, dans l’option « Paramètres de connexion ».28 2 Moniteur sans l M18™ Paramètres MANAGE JOBS 2019/05/10 6 FILES MILWAUKEE Nom De La Société Fréquence De La Sonde 640Hz Paramètres De L’Image 1920x1080 Paramètres De Connexion MTCAM_02938B284 Paramètres De La Caméra Paramètres De L’Étiquette Formater Le Disque Paramètres De La Vidéo 1080P 30FPS Gérer Les Tâches 2021_09_26_A Connexion par câble USB : Il est aussi possible de faire fonctionner le moniteur sans l M18™ par le bloc-piles du Smart Hub de 500 Go M18™ à l’aide du câble USB fourni. Ceci est extrêmement utile dans certaines situations d’urgence où votre pile est faible.

1. Utiliser le câble USB fourni pour le relier au Smart Hub par un bout pendant que l’autre

bout est relié au moniteur sans l.

2. Conrmer la connexion USB en vériant les icônes dans la barre d’état à droite. Lors

de la connexion par câble USB, l’icône WIFI sera remplacée par l’icône de connexion par câble. Éclairage Caméra 9.3FT2021/09/26 01:47:57 AM L’illustration ci-dessus veut dire que le moniteur sans l et le Smart Hub sont connectés par WIFI avec un faible autonomie du moniteur. Éclairage Caméra 9.3FT2021/09/26 01:47:57 AM L’illustration ci-dessus veut dire que le moniteur sans fil et le Smart Hub connecté par câble USB dont le bloc-piles M18™ a été retiré du moniteur sans l. L’icône WIFI est remplacée par l’icône de connexion par câble et l’autonomie du moniteur sans fil s’a󰀩chera faible.29 2 Moniteur sans l M18™

2.2.11 Bloc-piles M18™

Le moniteur sans fil M18™ et le Smart Hub fonctionnent par un bloc-piles M18™. L’autonomie des deux s’a󰀩che toujours sur la barre d’état dans l’écran du moniteur sans

Ne le recharger qu’à l’aide du chargeur particulièrement conçu pour le bloc-piles. Pour prendre connaissance des instructions relatives au chargement, veiller à lire le manuel de l’utilisateur fourni avec votre chargeur et bloc-piles. Éclairage Caméra CAMERA LIGHT 9.3FT2021/09/26 01:47:57 AM

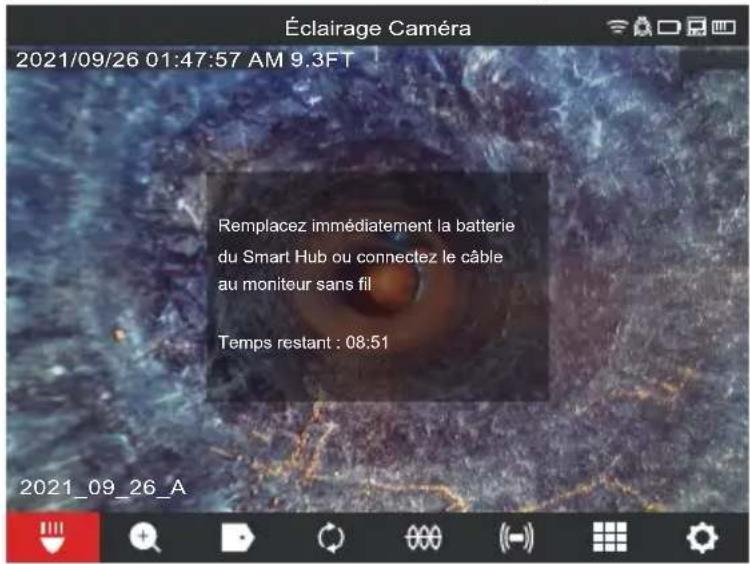

Autonomie du bloc-piles : L’icône à gauche de celle du moniteur sans l représente l’autonomie du Smart Hub lorsque l’icône à droite représente celle du moniteur sans l. Smart Hub de 500 Go M18™ : Le Smart Hub fonctionne grâce à son bloc-piles M18™ qui est remplaçable à chaud. Si le bloc-piles est retiré d’un Smart Hub en cours d’utilisation, le message suivant s’a󰀩chera pour vous prévenir que le Smart Hub fonctionne maintenant à la batterie d’assistance interne dont la durée sera de neuf minutes. Il faudra installer un bloc-piles M18™ chargé durant ces neuf minutes, ou bien il faudra relier le moniteur sans l et le Smart Hub à l’aide d’un câble USB. Le câble USB alimentera le moniteur sans l maintenant, mais temporairement. Autonomie normale du bloc-piles : Moniteur sans l M18™ : Neuf heures avec un bloc-piles totalement chargé Smart Hub de 500 Go M18™ Neuf heures avec un bloc-piles totalement chargé Éclairage Caméra 2021/09/26 01:47:57 AM 9.3FT 2021_09_26_A Remplacez immédiatement la batterie du Smart Hub ou connectez le câble au moniteur sans fil Temps restant : 08:5130 2 Moniteur sans l M18™

2.2.12 Conguration des paramètres de l’écran ACL

Cette option permet d’ajuster les paramètres de l’écran ACL du moniteur sans l M18™.

1. Tourner le cadran de navigation vers l’option « Paramètres »

2. Tourner le cadran de navigation vers l’option « Paramètres de l’écran » et appuyer

sur lui pour entrer dans le submenu. Teinte Luminosité Contraste Saturation Rétroéclairage

3. Utiliser le cadran de navigation pour passer entre toutes les options du menu et

appuyer sur lui pour en choisir une.

4. Tourner le cadran de navigation à gauche ou à droite pour ajuster le paramètre et

appuyer sur lui pour conrmer votre sélection.

5. Passer jusqu’à la n du submenu et utiliser le cadran de navigation pour sélectionner

l’option « OK » pour conrmer les changements.31 2 Moniteur sans l M18™

2.3 Utilisation du moniteur sans l M18™

Plusieurs de ces instructions servent aussi à l’appli d’inspection de tuyaux Milwaukee

L’appli d’inspection de tuyaux Milwaukee

est disponible pour téléchargement depuis Apple App Store ou Google Play. Aperçu du menu principal Éclairage Caméra CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2021_09_26_A

réf. Description No.

11. Menu « Paramètres »

3. Aire de visionnement principal 12. Compteur de distance

4. Éclairage caméra 13. Autonomie du moniteur sans l

5. Zoom et panoramique 14.

Icône de l’état de connexion du moniteur sans l

6. Étiquettes 15. Autonomie du Smart Hub

7. Pivot de l’écran 16. Icône de l’état de connexion du Smart Hub

8. Suivi du câble 17. État WIFI

9. Sonde 18. Emplacement du menu32

2 Moniteur sans l M18™

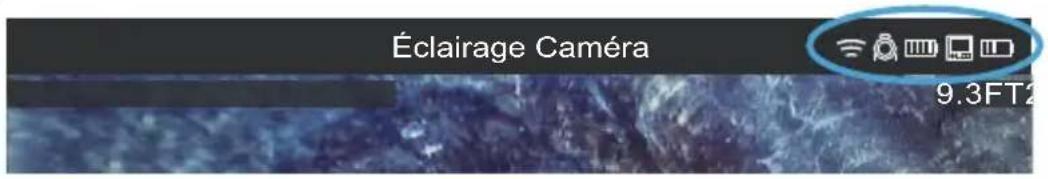

1. Barre d’état : La barre d’état a󰀩che les options de fonctionnement, l’emplacement

du menu, l’état de la connexion et l’autonomie du Smart Hub de 500 Go M18™ et du moniteur sans l M18™. La barre d’état restera toujours visible indépendamment du mode ou de l’option utilisée.

2. Horodatage : Les horodatages s’a󰀩chent dès le système et apparaîtront sur tous les

chiers image ou vidéo enregistrés.

3. Aire de visionnement principal : Elle est la plupart de l’écran ACL et a󰀩che la vidéo

brute de la caméra, ou bien les vidéos en cours de relecture.

4. Éclairage caméra : L’éclairage à DEL des caméras est contrôlé d’ici.

5. Zoom et panoramique : Ceci permet de faire un zoom de 4x avec une vue

panoramique verticale et horizontale du ux vidéo.

2.3.1 Utilisation des tâches

Avant de créer un fichier vidéo ou image, vous pouvez indiquer où le système doit sauvegarder les chiers. Cette action est connue comme Nouvelle tâche ou Continuer la tâche existante. La création d’une nouvelle tâche congurera un conteneur (dossier) où les fichiers vidéo ou image seront sauvegardés. La fonction Reprendre une tâche précédente transférera les enregistrements vers un dossier de tâches déjà en existence. Le système demandera automatiquement quelle devra-t-il utiliser dans certaines situations. À chaque fois que l’heure du système change au nouveau jour. (après 11:59 PM) À chaque fois que le moniteur sans l M18™ est réinitialisé. (éteint et allumé à nouveau) À chaque fois que le Smart Hub de 500 Go M18™ est réinitialisé. (éteint et allumé à nouveau) À chaque fois que la touche « Enregistrer » est appuyée dans les cas ci-dessus, la liste de « Sélectionner une tâche » s’affichera avec les options de : Nouvelle tâche avec date et heure, Nouvelle tâche avec nom ou Tâche existante. À partir de ce moment-ci, la même tâche sera utilisée jusqu’à ce qu’elle soit changée.

1. Tourner le cadran de navigation vers l’option « Paramètres »

2. Tourner le cadran de navigation vers l’option « Gérer les tâches » et appuyer sur lui

pour entrer dans le submenu. Le submenu « Gérer les tâches » comporte cinq options de menu. Paramètres Nouvelle Tâche Avec Date Et Heure Nouvelle Tâche Avec Nom Supprimer La Tâche Continuer La Tâche Existante Exporter La Tâche33 2 Moniteur sans l M18™ a. Nouvelle tâche avec date et heure : Ceci sert à créer une Nouvelle tâche avec la date et l’heure du système, en tant que préxe, pour tous les chiers qui se trouvent dans ce dossier. b. Nouvelle tâche avec nom : Ceci sert à créer une nouvelle tâche dont le titre en texte est saisi à l’aide du clavier virtuel. c. Continuer la tâche existante : Ceci sert à envoyer les nouveaux chiers vers une tâche existante qui a été créée auparavant. d. Exporter la tâche : Ceci sert à copier la tâche du disque interne du Smart Hub à la clé USB du Smart Hub. e. Supprimer la tâche : Ceci sert à supprimer la tâche du disque interne du Smart Hub.

3. Utiliser le cadran de navigation pour passer entre toutes les options du menu. Appuyer

sur le cadran de navigation pour entrer dans le submenu désiré.

4. Déler jusqu’au fond du submenu et appuyer sur le cadran de navigation sur l’option «

Entrée » pour mettre en place les changements naux. Les modications seront enregistrées dans la mémoire et le système reviendra l’écran de visualisation principale. Création d’une nouvelle tâche

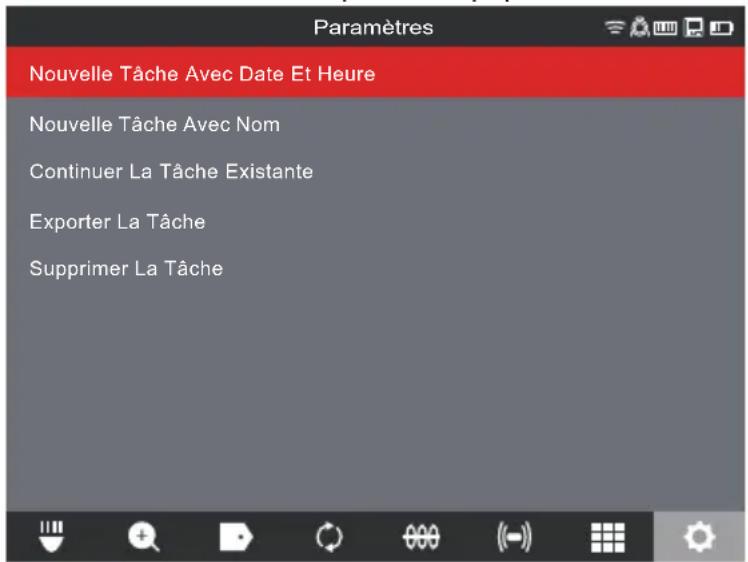

1. Dès le submenu « Tâche », utiliser le cadran de navigation pour sélectionner l’option «

Nouvelle tâche avec date et heure » ou « Nouvelle tâche avec nom ». Si l’option « Nouvelle tâche avec date et heure » est sélectionnée, un fichier de tâche sera créé avec l’horodatage actuel du système, dont le nom sera AAAA_MM_ JJ_HH_MM_SS. Si l’option « Nouvelle tâche avec nom » est sélectionnée, le prochain écran sera le clavier virtuel. A À Â Æ B C Ç D E É È Ê Ë F G H I Î J N O Ô Œ P Q R S T U Ù Û Ü V W X Y Ÿ Z K L M MT2019_A Espace Supprimer Entrée

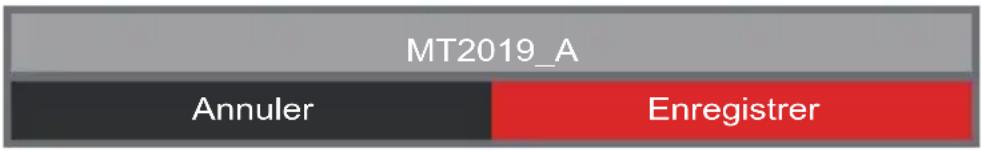

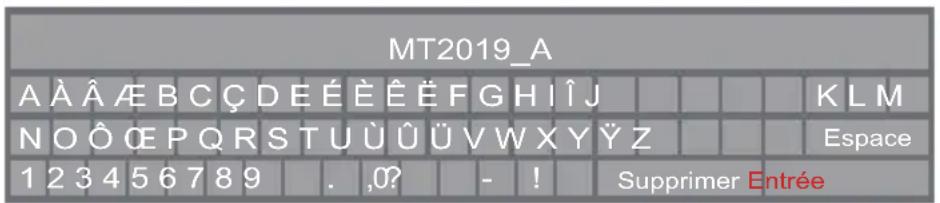

2. Utiliser le cadran de navigation pour saisir le nom de la nouvelle tâche avec nom.

3. Une fois terminé de saisir le nom de la nouvelle tâche, utiliser le cadran de navigation

pour le conrmer et appuyer sur lui. MT2019_A Annuler Enregistrer

4. Utiliser le cadran de navigation pour sélectionner l’option « Enregistrer » et appuyer

sur lui. Si l’option Nouvelle tâche avec nom est sélectionnée, un dossier de tâche sera créé dont l’horodatage sera utilisé en tant que préxe. Le dossier créé sera nommé AAAA_

MM_DD_NOM DU NOUVEAU PROJET.34

2 Moniteur sans l M18™

2.3.2 Création d’un enregistrement de vidéo et prise d’une image

Par défaut, toutes les vidéos et les images enregistrées sont sauvegardées dans le disque interne du Smart Hub de 500 Go M18™. Si une clé USB est connectée au Smart Hub, toutes les vidéos et les images pourront être sauvegardées dans le disque interne du Smart Hub et la clé USB du Smart Hub. Noms des fichiers : Les noms des fichiers seront créés automatiquement par le système, en comportant l’année, le mois, le jour, l’horodatage et le nom de la tâche. Ceci dépendra du type de tâche sélectionnée. Si l’option Nouvelle tâche avec date et heure est sélectionnée, le nom du chier aura le format suivant : 2019_10_01_12_50_10_2 2019 = Année, _10 = Mois, _01 = Jour, _12 = Heure, _50 = Minutes, _10 = Secondes et _2 = deuxième chier créé. Si l’option Nouvelle tâche avec nom est sélectionnée, le nom du chier aura le format suivant : 2019_10_01_ NOMDELATÂCHE_1 2019 = Année, _10 = Mois, _01 = Jour, _NOMDELATÂCHE et_3 = troisième chier créé. Si un chier a été enregistré en tant que vidéo saillante, le nom de la vidéo aura « _h » à la n.

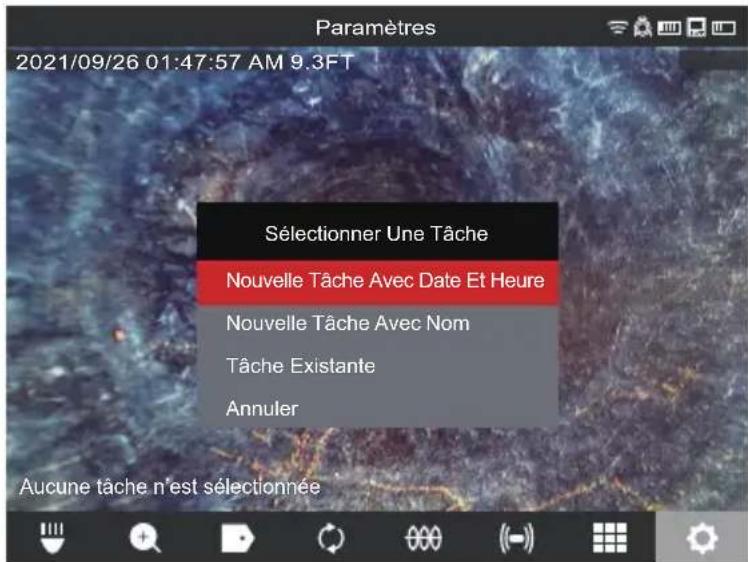

1. Appuyer sur la touche « Enregistrer » dans le moniteur sans fil M18™ pour

commencer l’enregistrement. Si ceci est le premier enregistrement du jour, ou bien si le moniteur sans l ou le Smart Hub a été réinitialisé, lorsque vous appuyez sur la touche « Enregistrer », une boîte de dialogue s’a󰀩chera pour transférer le chier d’enregistrement vers le dossier de tâche correct. CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT Paramètres Sélectionner Une Tâche Nouvelle Tâche Avec Date Et Heure Nouvelle Tâche Avec Nom Tâche Existante Annuler Aucune tâche n’est sélectionnée

2. Sélectionner l’option désirée et appuyer sur le cadran de navigation.

3. Une fois sélectionnée l’option de tâche, une icône d’enregistrement clignotante

s’affichera sur le coin supérieur gauche de la barre d’état affichant la durée de l’enregistrement vidéo, exprimée en minutes et secondes

2 Moniteur sans l M18™ CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2021_09_26_A Paramètres 00:05 Icône d’enregistrement et durée de la vidéo Fichiers image : Les images pourront être prises lors de l’enregistrement ou de la lecture de la vidéo brute depuis la caméra. L’image sera enregistrée dans le même dossier de tâche que la vidéo.

4. Appuyer sur la touche Image

pour prendre une image. L’écran clignotera en rouge pour un moment, ce qui conrmera que l’image a été prise. À la fin de la session, appuyer sur la touche « Enregistrer » à nouveau pour terminer et enregistrer le chier vidéo.

2.3.3 Export de la tâche

La fonction « Exporter la tâche » permet de copier des fichiers du disque interne du Smart Hub de 500 Go M18™ à la clé USB du Smart Hub. Il est possible d’exporter des chiers individuels depuis la Galerie, l’un à la fois. Il est possible d’exporter des dossiers complets de tâches dans une seule session en utilisant l’option « Gérer les tâches » dans le menu « Paramètres » . Export de la tâche depuis la galerie

1. Depuis la « Galerie », sélectionner la vidéo ou l’image désirée.

2. Utiliser le cadran de navigation pour sélectionner l’option « Exporter » et appuyer

3. Utiliser le cadran de navigation pour sélectionner la destination de l’export de la clé

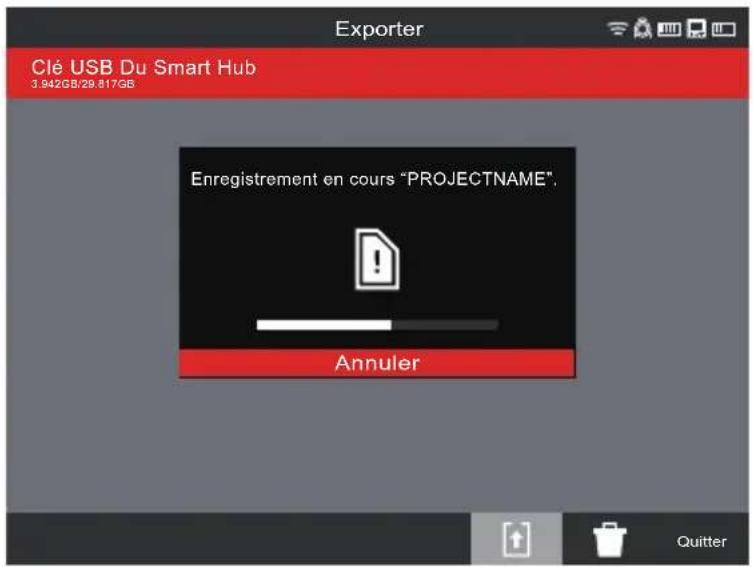

USB du Smart Hub et appuyer sur le cadran de navigation. La barre d’état a󰀩chera le progrès.36 2 Moniteur sans l M18™ Exporter Clé USB Du Smart Hub 3.942GB/29.817GBQuitter Enregistrement en cours “PROJECTNAME”. Annuler

4. Veuillez patienter jusqu’à ce que la barre de progrès soit totalement complète.

Export depuis le menu « Paramètres »

1. Depuis l’écran de visionnement principal, tourner le cadran de navigation vers l’option

« Paramètres » et appuyer sur lui.

2. Tourner le cadran de navigation vers l’option « Gérer les tâches » et appuyer sur lui.

3. Tourner le cadran de navigation vers l’option « Exporter la tâche » et appuyer sur lui.

4. Tourner le cadran de navigation pour sélectionner la tâche à exporter et appuyer sur

lui. La destination de l’export de la clé USB du Smart Hub s’a󰀩chera.

5. Appuyer sur le cadran de navigation. La barre d’état a󰀩chera le progrès.

2.3.4 Réglage de l’éclairage caméra

1. Tourner le cadran de navigation vers l’option « Éclairage caméra » et appuyer sur

2. Tourner le cadran de navigation jusqu’au niveau lumineux désiré.

3. Appuyer sur le cadran de navigation à nouveau sélectionnera l’option « Amélioration

de l’image ». CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT Éclairage Caméra Niveau DeLuminositéAmélioration De L’Image Le niveau de luminosité et l’amélioration de l’image37 2 Moniteur sans l M18™

4. Appuyer sur la touche « Quitter » pour quitter le menu et revenir à l’aire de

visionnement principal.

2.3.5 Amélioration de l’image

La fonction d’amélioration de l’image permettra que l’écran ACL a󰀩che plus de détails et de profondeur depuis la tête de caméra dans des textures et des couleurs di󰀨érentes de tuyaux. La fonction d’amélioration d’image ajustera automatiquement les paramètres de luminosité et de contraste de l’écran ACL d’après la lumière qui sort de la tête de la caméra.

1. Tourner le cadran de navigation vers l’option « Éclairage caméra » et appuyer sur

2. Tourner le cadran de navigation jusqu’au niveau lumineux désiré.

3. Appuyer sur le cadran de navigation pour se poser sur l’option « Amélioration de l’image ».

4. Utiliser le cadran de navigation pour se poser sur l’échelle d’amélioration de l’image et

s’arrêter dans le meilleur résultat. Appuyer sur le cadran de navigation pour conrmer la sélection.

5. Appuyer sur la touche « Quitter » pour quitter le menu et revenir à l’aire de visionnement

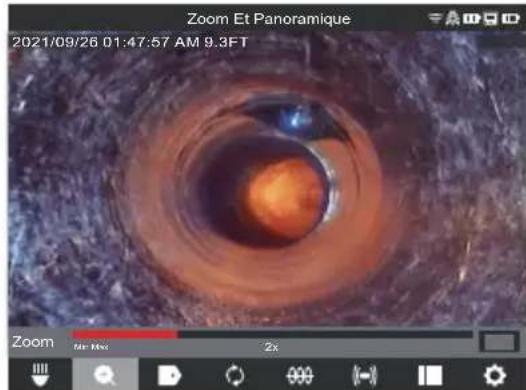

2.3.6 Zoom et panoramique

1. Tourner le cadran de navigation vers l’option « Zoom et pan. » et appuyer sur lui.

2. Zoom : Tourner le cadran de navigation vers l’option « Zoom » et appuyer sur lui.

3. Tourner le cadran de navigation pour se poser sur l’un des quatre niveaux de Zoom et

appuyer sur lui. Tourner le cadran de navigation pour zoomer. L’illustration à l’extrême droite agrandira ou réduira selon le niveau de zoom.

4. Appuyer sur le cadran de navigation.

5. Panoramique : Tourner le cadran de navigation vers l’option Horiz ou Vert et appuyer

sur lui.38 2 Moniteur sans l M18™ CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2019_10_23_SCREEN Zoom Et Panoramique Zoom Horiz Vert Quitter CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2019_10_23_SCREEN Zoom Et Panoramique Zoom Horiz Vert Quitter Sélectionner Horiz ou Vert et appuyer sur le cadran de navigation Panoramique horizontal ou vertical : Le panoramique horizontal déplace la position sur l’image à droite et à gauche. Le panoramique vertical déplace la position sur l’image vers le haut ou vers le bas. Peu importe quelle option vous utilisez pendant que le cadran de navigation tourne en panoramique horizontal ou panoramique vertical, car l’illustration à l’extrême droite déplacera le panoramique vertical ou horizontal, ce qui affichera l’emplacement où vous vous trouvez sur l’image. 2019_10_23_SCREEN Panaramique Horiz Gauche Droite Référence de l’emplacement panoramique CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2019_10_23_SCREEN Zoom Et Panoramique Panaramique Horiz Gauche Droite CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2019_10_23_SCREEN Zoom Et Panoramique Panoramique Vert Vers le haut Vers le bas Exemple de panoramique horizontal, à gauche Exemple de panoramique vertical, vers le haut

6. Appuyer sur la touche « Quitter » pour quitter le menu et revenir à l’aire de visionnement

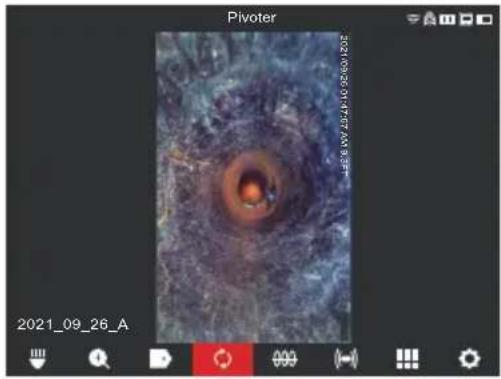

2.3.7 Pivot de l’écran

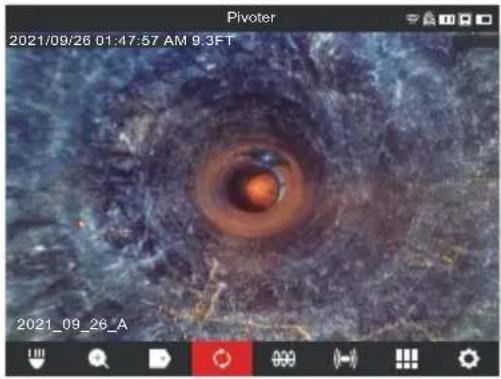

Pivoter l’écran : Ceci inversera l’image de 90º en verticale à chaque fois que le cadran de navigation est appuyé. Ceci vous sera utile lorsque la bobine se trouve en horizontal et il n’est pas possible de mettre le moniteur en vertical.

1. Tourner le cadran de navigation pour « Pivoter »

e appuyer sur lui pour commencer à pivoter l’écran.

2. À chaque fois que le cadran de navigation est appuyé, l’écran pivotera de 90º à droite.39

2 Moniteur sans l M18™ CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2021_09_26_A Pivoter Pivoter CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2021_09_26_A 0 degré (préétabli) Position de 90 degrés Pivoter CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2021_09_26_A Pivoter CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2021_09_26_A Position de 180 degrés Position de 270 degrés Remarque : L’écran restera en position de pivot jusqu’à ce que ce paramètre soit ajusté à nouveau dans la conguration préétablie.

2.3.8 Suivi du câble

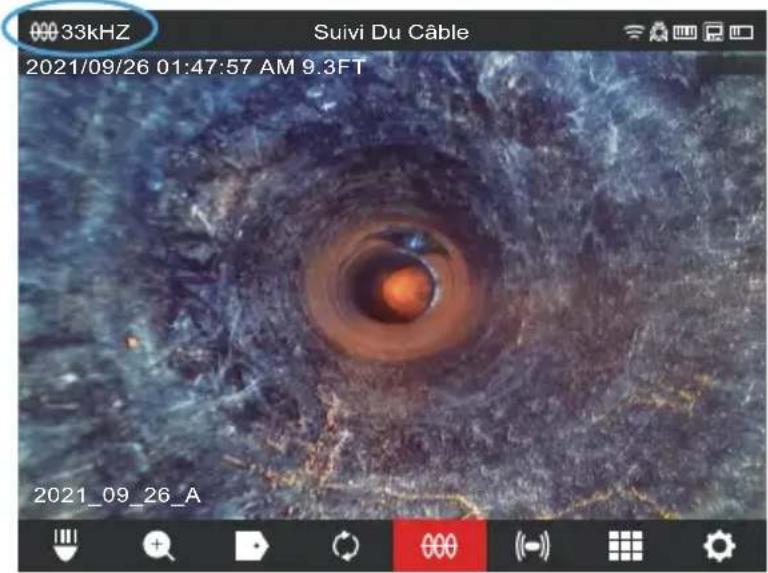

Suivi du câble : Cette fonction active le transmetteur interne pour émettre un signal de localisation à travers du câble poussant. La longueur du câble poussant déployé est donc rendue trouvable et traçable en surface à l’aide d’un localisateur qui partage la même fréquence que celle du suivi du câble. Le Smart Hub de 500 Go M18™ doit être bien mis à la terre lors de l’utilisation de la fonction de suivi du câble. Consulter la section 3.3.3 dans ce manuel pour en savoir plus sur la fonction « Poteau de mise à la terre ».

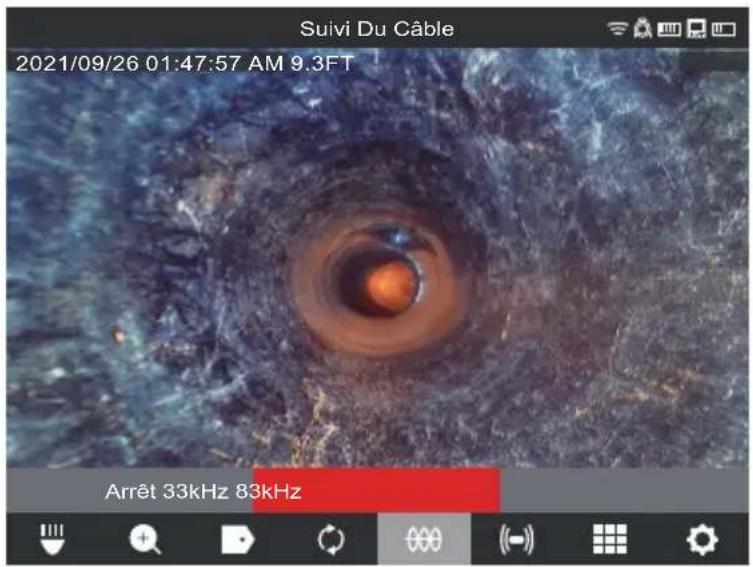

1. Tourner le cadran de navigation vers l’option « Suivi du câble »

2. Tourner le cadran de navigation pour sélectionner une fréquence de suivi du câble de

33 kHz ou 83 kHz et appuyer sur lui.40 2 Moniteur sans l M18™ CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2019_10_23_SCREEN Suivi Du Câble Arrêt 33kHz 83kHz La fonction de suivi du câble est active maintenant et l’icône de suivi du câble s’a󰀩chera sur la barre d’état avec la fréquence sélectionnée. CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2021_09_26_A Suivi Du Câble 33kHZ

3. Pour désactiver le mode de suivi du câble, tourner le cadran de navigation vers l’option

« Suivi du câble », appuyer sur lui, sélectionner l’option « Arrêt » et appuyer sur le cadran à nouveau.

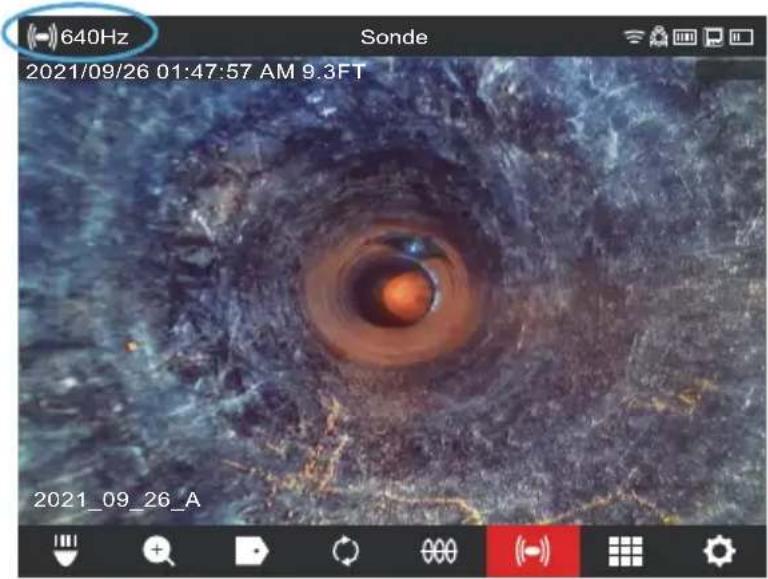

Sonde : Ceci active le transmetteur de la sonde fixé au bout du ressort terminal de la bobine d’inspection de tuyaux pour retrouver l’emplacement approximatif de la sonde dans le tuyau. La sélection de la fréquence de sonde se fait durant l’étape de la conguration et il est possible de la changer en entrant dans le menu « Paramètres » et ensuite, « Fréquence de la sonde ». Les options de fréquences de la sonde à utiliser sont de 33 kHz, 512 Hz ou 640 Hz.41 2 Moniteur sans l M18™ 33 kHz : Utilisable pour des tuyaux non métalliques. 512 Hz : Utilisée principalement en Amérique du Nord et utilisable pour des tuyaux métalliques et non métalliques. 640 Hz : Utilisée principalement en Europe et utilisable pour des tuyaux métalliques et non métalliques a. Tourner le cadran de navigation vers l’option « Sonde » et appuyer sur lui. La sonde sera maintenant active et l’icône de la sonde et la fréquence s’a󰀩cheront sur la barre d’état. CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2021_09_26_A Sonde 640Hz b. Pour désactiver la sonde, appuyer sur le cadran de navigation lorsque l’icône de sonde est surlignée.

2.3.10 Aperçu de la galerie

Le menu « Galerie » affiche toutes les vidéos et toutes les images organisées en dossiers, lesquelles sont sauvegardées pour leur révision, modification, export et suppression. Galerie 202109211052c 202109211052b 202109211052a202109260518c 202109260518b 202109260518a 2021_09_21 2021_09_26_A 00:192021/09/2100:18 2021/09/262021/09/26 2021/09/26 02:052021/09/2101:022021/09/21Emplacement stocké:clé USB21/09/2021 Fichiers:3Emplacement stocké:disqueinterne26/09/2021 Fichiers:642 2 Moniteur sans l M18™ Dans la vue Galerie, chacun des dossiers de tâches sera affiché avec la date et le nombre de chiers dans la tâche. La galerie d’étiquettes d’emplacements sauvegardés a󰀩chera si les chiers se trouvent dans le disque interne du Smart Hub ou dans la clé USB du Smart Hub. Galerie 2021_09_26_A 202109260518c 202109260518b 202109260518a 202109260516b_h 202109260516a 202109260515a 00:18 2021/09/262021/09/26 00:20 2021/09/26 01:20 2021/09/262021/09/26 2021/09/26 Lorsque vous entrez dans le dossier de tâches, chacun des chiers sera a󰀩ché en tant que vignettes. Chacune des vignettes comportera une icône au coin supérieur gauche. Ces icônes représentent une vidéo enregistrée, une vidéo à éléments saillants et une image en format JPEG. Fichier vidéo Un chier vidéo à enregistrement standard Fichier vidéo à éléments saillants Un chier vidéo comportant des éléments saillants Fichier JPEG Un chier d’image en format JPEG Les options disponibles pour les chiers de la galerie comprennent : Lire Ceci sert à relire un fichier vidéo enregistré, ou bien visionner un chier image JPG Retour Rapide/ Avance Rapide Ceci sert à retourner et avancer rapidement Rogner Ceci sert à modier la durée de la vidéo en sélectionnant les sections à garder et les sections à rogner Enregistrement audio Ceci sert à ajouter des commentaires audio aux chiers vidéo Volume des haut- parleurs Ceci sert à ajuster le volume de relecture des fichiers vidéo Exporter Ceci sert à copier des chiers du disque interne du Smart Hub à la clé USB du Smart Hub ou à un appareil mobile Supprimer Ceci sert à supprimer des fichiers du disque interne du Smart Hub ou de la clé USB du Smart Hub Quitter Ceci sert à quitter le menu Galerie et revenir au dossier de tâche43 2 Moniteur sans l M18™

2.3.11 Lecture des éléments saillants

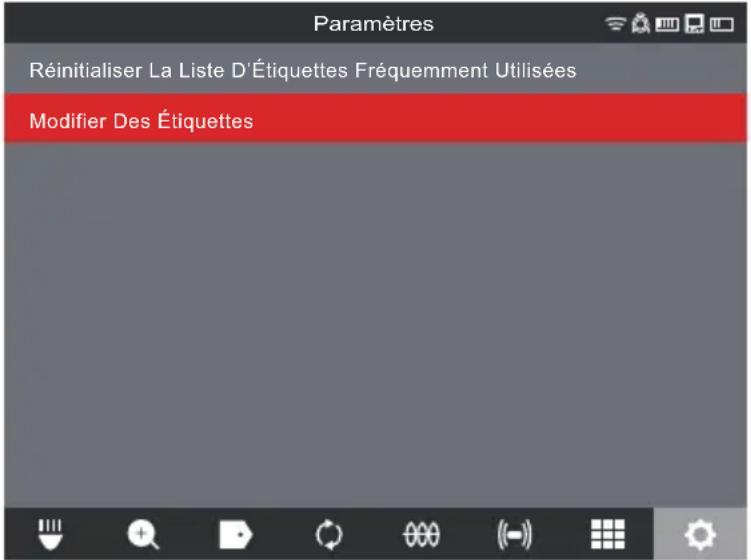

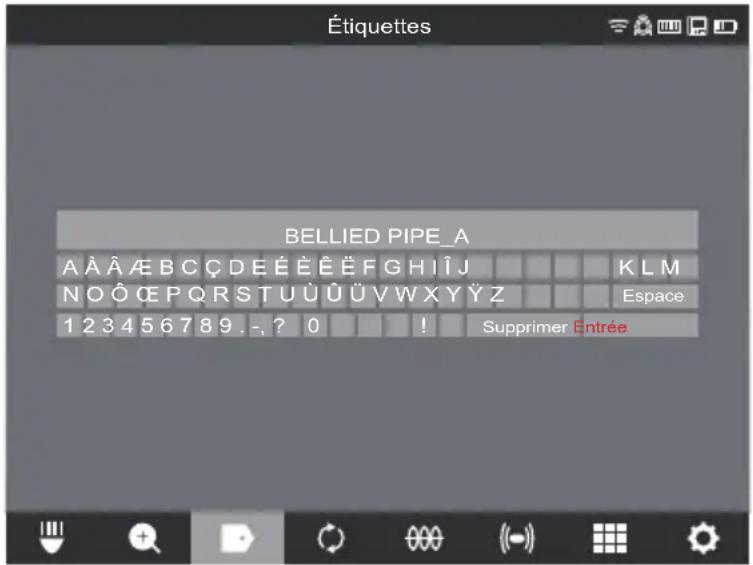

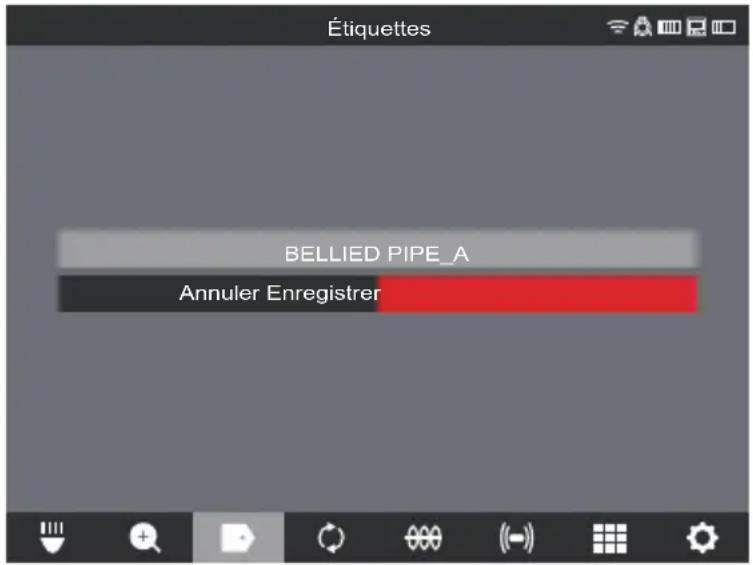

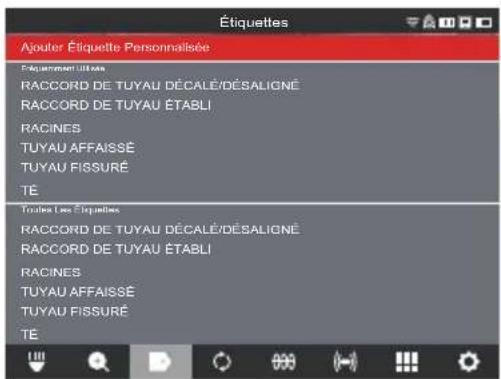

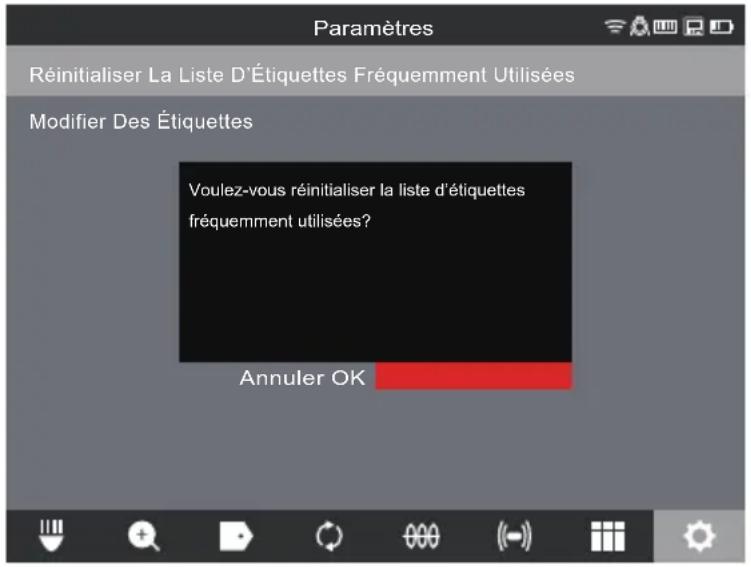

Lorsque des étiquettes (section 2.3.18) ou des commentaires audio (section 2.3.15) sont ajoutés aux enregistrements vidéo à l’aide du microphone interne, ces sections de la vidéo où l’étiquette ou l’audio a été ajouté seront marquées avec une marque saillante dans la barre de progrès de relecture vidéo. Ces marques saillantes s’a󰀩cheront avec une barre blanche dans la barre de progrès de relecture. 2019_10_23_SCREEN Quitter Lecture 00:00 / 00:40 La barre de progrès a󰀩chant les éléments saillants Les chiers à éléments saillants s’a󰀩cheront dans la galerie avec une icône de Marqueur Scène au coin supérieur gauche de la vignette. La vidéo avec des éléments saillants est une vidéo d’une durée plus courte, car la vidéo avance plus rapidement lors de sa relecture et reprend une vitesse normale lorsque les sections saillantes comportant des scènes intéressantes sont lues. Ceci sera très utile lors de la révision des vidéos, car il affichera un point d’intérêt du commentaire dans la vidéo d’où il sera possible d’avancer ou de retourner rapidement.

2.3.12 Lecture des vidéos et visionnement des images

1. Tourner le cadran de navigation vers l’option « Galerie » et appuyer sur lui pour

visionner le submenu. Quitter 00:00 / 00:40 Submenu de Galerie

2. Tourner le cadran de navigation vers le dossier où se trouvent les vidéos à consulter

3. Tourner le cadran de navigation pour sélectionner un chier et ensuite, appuyer sur lui.

Lire un chier vidéo : Sélectionner le chier vidéo à l’aide du cadran de navigation et appuyer sur lui pour commencer la relecture. Utiliser la fonction « Pause » pour arrêter la lecture d’un chier vidéo et la reprendre. Visionnement d’un fichier image : Sélectionner le fichier image à l’aide du cadran de navigation et appuyer sur lui pour la visionner.

4. Une fois terminé de visionner la vidéo ou l’image, tourner le cadran de navigation vers

l’option « Quitter » et appuyer sur lui pour revenir au submenu des dossiers. Utiliser la touche « Retourner » pour revenir à l’écran de visionnement principal.

2.3.13 Retour rapide et avance rapide

Utiliser la fonction de retour rapide et avance rapide pour se déplacer dans la vidéo en cours de lecture.

1. Depuis la galerie, utiliser le cadran de navigation pour sélectionner une vidéo à lire et

ensuite, appuyer sur lui.

2. Sélectionner la fonction RR/AR (retour rapide / avance rapide)

dans le menu et appuyer sur le cadran de navigation.44 2 Moniteur sans l M18™ 2019_10_23_SCREEN Quitter Lecture 00:14 / 00:40

3. Tourner le cadran de navigation à droite pour avancer et à gauche pour retourner. À

chaque fois que le cadran de navigation tourne, l’indicateur de progrès de la barre en rouge a󰀩chera l’emplacement dans l’enregistrement vidéo. Chaque tour du cadran de navigation fera avancer ou retourner la vidéo.

4. Appuyer sur le cadran de navigation à nouveau pour revenir au submenu, passer

jusqu’à l’option « Quitter » et appuyer sur le cadran de navigation pour quitter la galerie.

2.3.14 Rognage des chiers vidéo

Utiliser la fonction « Rogner » pour modier la durée d’une vidéo et l’enregistrer dans une nouvelle version d’elle.

1. Depuis le dossier de « Tâche », dans la Galerie, utiliser le cadran de navigation pour

sélectionner le chier vidéo à rogner et ensuite, appuyer sur le cadran de navigation.

2. Sélectionner l’option « Rogner » dans le menu et appuyer sur le cadran de navigation.

3. Appuyer sur l’option « Continuer » dans le message « Dénissez le début souhaité

du clip ». Tourner le cadran de navigation à droite lors de la lecture de la vidéo pour sélectionner le début de la vidéo à rogner et ensuite, appuyer sur le cadran de navigation. CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2019_10_23_SCREEN Rogner QuitterRogner00:00 / 00:40 Définissez le début souhaité du clip. Annuler Continuer

4. Appuyer sur « Continuer » dans le message « Définissez la fin souhaitée du

clip ». Tourner le cadran de navigation à gauche lors de la lecture de la vidéo pour sélectionner la n de la vidéo à rogner et ensuite, appuyer sur le cadran de navigation.45 2 Moniteur sans l M18™ CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT 2019_10_23_SCREEN Rogner Quitter00:18 / 00:40 Définissez la fin souhaitée du clip. Annuler Continuer Rogner

5. Appuyer sur l’option « Rogner » dans le message « Confirmez le rognage » pour

créer une nouvelle vidéo rognée. 2021/09/26 01:47:57 AM 9.3FT 2019_10_23_SCREEN Rogner QuitterRogner00:18 / 00:36 Confirmez le rognage ? Cela va créer un nouveau fichier. Annuler Rogner

6. Utiliser le clavier virtuel pour saisir le nom du nouveau fichier. Une fois terminé de

saisir le nom du nouveau chier, passer à l’option « Entrée » et appuyer sur le cadran de navigation. A À Â Æ B C Ç D E É È Ê Ë F G H I Î J N O Ô Œ P Q R S T U Ù Û Ü V W X Y Ÿ Z K L M 201905100515a0101 Espace Supprimer Entrée

7. Ensuite, sélectionner l’option « Enregistrer » pour sauvegarder le nouveau fichier

rogné. Une boîte de navigation s’a󰀩chera pour indiquer le progrès de l’enregistrement du chier.46 2 Moniteur sans l M18™ Rogner 00:20 / 00:40 Rogner Enregistrement en cours “20190510051501.mp4” vers SSD. Annuler Quitter 9.3FT2021/09/26 01:49:57 AM

8. Le nouveau chier rogné sera maintenant dans le même dossier que la tâche originale.

2.3.15 Enregistrement audio

Cette fonction ajoute des commentaires vidéo aux enregistrements vidéo ou aux vidéos existantes dans la galerie. Cette fonction sert à ajouter des notes audio qui accompagneront toutes les étiquettes utilisées dans la vidéo, ou bien si quelque chose de nouveau a été remarqué durant la révision de la vidéo. Lors de l’ajout des notes à un chier vidéo existant, le chier original restera le même et un nouveau chier sera créé comportant les notes. Il faudra donner un nom à ce nouveau chier à la n du processus. Veuillez noter que tous les points saillants de la vidéo originale ne seront pas enregistrés dans la nouvelle vidéo créée à laquelle un commentaire audio a été ajouté.

1. Dans la Galerie sélectionner la vidéo à laquelle vous voulez ajouter des notes.

2. Sélectionner l’option « LECTURE »

pour visionner la vidéo. Appuyer sur l’option « Pause » dans la section où vous voulez ajouter des notes. Utiliser la fonction « RR/AR » pour passer jusqu’aux points saillants de la vidéo.

3. Tourner le cadran de navigation vers l’icône « Enregistrement audio »

et appuyer sur lui pour activer le microphone. Veuillez noter que la touche du microphone clignotera en rouge lors de son activation.

4. Parler clairement en direction du microphone interne (qui se trouve au coin supérieur

gauche du moniteur sans l M18™) et rester à une distance de 120 cm (48") de lui.

5. Appuyer sur le cadran de navigation à nouveau (qui se trouve au microphone au

moment) pour désactiver le microphone.

6. Tourner le cadran de navigation pour sélectionner l’option « Enregistrer et quitter »

et ensuite, appuyer sur lui.

7. Sélectionner l’option « Entrée » dans le message pour saisir le nom du nouveau chier

8. Utiliser le clavier virtuel pour saisir le nom du chier, passer à l’option « Retourner »

pour la sélectionner et ensuite, sélectionner l’option « Enregistrer ».

9. Veuillez patienter jusqu’à ce que la barre de progrès soit totalement complète.47

2 Moniteur sans l M18™

2.3.16 Volume des haut-parleurs

Il est possible d’ajuster le volume des haut-parleurs durant la lecture de la vidéo et lors de l’édition des vidéos.

1. Dans la Galerie sélectionner la vidéo désirée.

2. Utiliser le cadran de navigation pour sélectionner l’option « Volume des haut-parleurs

3. Utiliser le cadran de navigation pour dénir le volume des haut-parleurs et ensuite,

appuyer sur lui. Le système vous fera revenir au submenu vidéo.

2.3.17 Suppression des chiers

Depuis la Galerie il sera possible de supprimer des chiers individuels, l’un à la fois. Dans le menu « Paramètres » , sélectionner l’option « Gérer les tâches » pour supprimer des dossiers complets de tâches dans une seule session. Suppression des chiers depuis la galerie

1. Depuis la Galerie sélectionner le dossier de tâche désiré et ensuite, sélectionner

le dossier vidéo désiré dans la tâche.

2. Utiliser le cadran de navigation pour sélectionner l’option « Supprimer » et

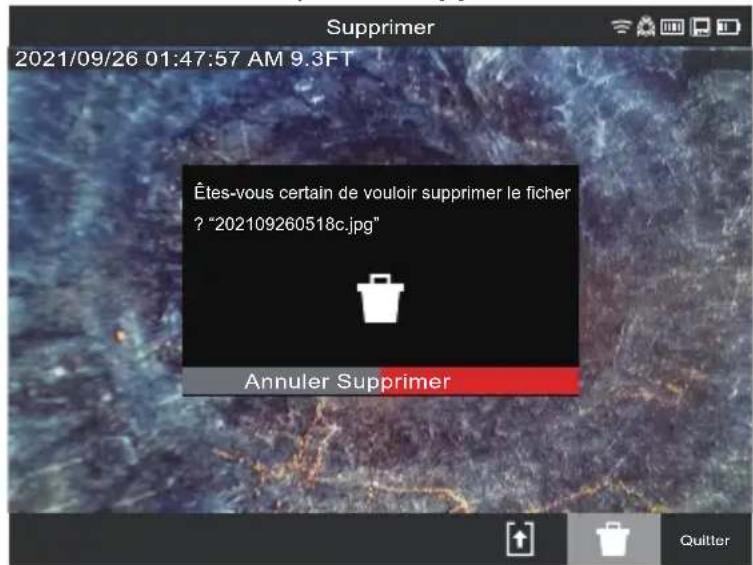

3. Confirmer le message contextuel de suppression en appuyant sur le cadran de

navigation lors de la sélection de l’option « Supprimer ». Quitter CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT Êtes-vous certain de vouloir supprimer le ficher ? “202109260518c.jpg” Annuler Supprimer Supprimer Le chier sera supprimé et le système reviendra au submenu galerie. Suppression des chiers depuis le menu « Paramètres »

1. Depuis l’écran de visionnement principal, tourner le cadran de navigation vers l’option

« Paramètres » et appuyer sur lui.

2. Tourner le cadran de navigation vers l’option « Gérer les tâches » et appuyer sur lui.

3. Tourner le cadran de navigation vers l’option « Supprimer la tâche » et appuyer sur lui.

4. Tourner le cadran de navigation vers l’option « Sélectionner la tâche à supprimer »

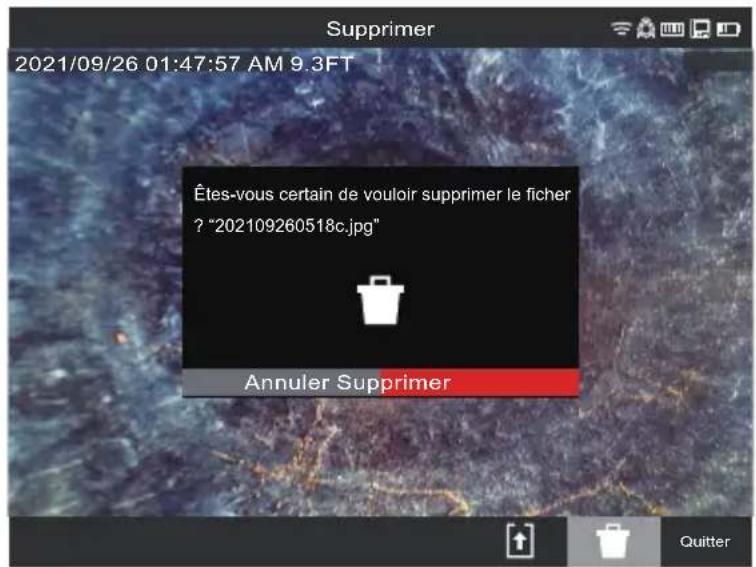

5. Confirmer le message contextuel de suppression en appuyant sur le cadran de

navigation lors de la sélection de l’option « Supprimer ».48 2 Moniteur sans l M18™ Quitter CAMERA LIGHT 2021/09/26 01:47:57 AM 9.3FT Êtes-vous certain de vouloir supprimer le ficher ? “202109260518c.jpg” Annuler Supprimer Supprimer Le dossier de tâches et les fichiers à l’intérieur auront été supprimés et le système reviendra au submenu « Gérer les tâches ». Appuyer sur la touche « Retourner » pour quitter le submenu. Appuyer sur la touche à nouveau pour revenir à l’écran de visionnement principal.

2.3.18 Utilisation des étiquettes

Les étiquettes sont des observations préétablies qui sont giclées sur l’écran et s’a󰀩chent dans les vidéos enregistrées et les images prises. Lors de la sélection d’une étiquette, elle s’a󰀩chera sur l’écran durant 15 secondes et ensuite, elle disparaîtra. ÉtiquettesAjouter Étiquette PersonnaliséeFréquemment UtiliséeRACCORD DE TUYAU DÉCALÉ/DÉSALIGNÉRACCORD DE TUYAU ÉTABLIRACINESTUYAU AFFAISSÉTUYAU FISSURÉ Toutes Les ÉtiquettesRACCORD DE TUYAU DÉCALÉ/DÉSALIGNÉRACCORD DE TUYAU ÉTABLIRACINESTUYAU AFFAISSÉTUYAU FISSURÉ

2021_09_26_AÉtiquettesTUYAU AFFAISSÉ Liste d’étiquettes créées L’étiquette a󰀩chée qui gicle dans l’écran Dans le submenu « Étiquettes », l’option « Ajouter étiquette personnalisée » permet de créer une nouvelle étiquette. La liste des étiquettes plus utilisées et toutes les étiquettes s’a󰀩cheront dans l’écran. Après avoir utilisé une étiquette plus que cinq fois, elle sera ajoutée automatiquement à la liste d’étiquettes plus utilisées. Création et enregistrement d’une nouvelle étiquette

1. Tourner le cadran de navigations vers l’option « Paramètres »

et appuyer sur lui pour entrer dans le submenu « Paramètres ».

2. Tourner le cadran de navigation vers l’option « Paramètres des étiquettes » et

appuyer sur lui pour entrer dans le submenu.49 2 Moniteur sans l M18™

3. Sélectionner l’option « Ajouter étiquette personnalisée » et appuyer sur le cadran

4. Utiliser le cadran de navigation pour a󰀩cher le clavier virtuel et appuyer sur le cadran

de navigation pour conrmer chacun des caractères du clavier.

5. Une fois terminée l’étiquette, passer à la touche « Entrée » et appuyer sur le cadran

Espace Supprimer Entrée

6. Sélectionner l’option « Enregistrer » ou « Annuler » dans le message de conrmation

et appuyer sur le cadran de navigation pour continuer. Étiquettes

Annuler Enregistrer L’étiquette s’a󰀩chera dans la liste de Toutes les étiquettes, étant disponible pour l’utiliser avec l’option Étiquettes depuis l’écran de visionnement principal.

7. Appuyer sur la touche « Retourner » pour revenir au submenu « Étiquettes ».

Appuyer sur elle à nouveau pour revenir à l’écran de visionnement principal.50 2 Moniteur sans l M18™ Modication d’étiquettes Cette option permet de modier ou de supprimer les étiquettes qui ont été créées auparavant.

1. Tourner le cadran de navigation vers l’option « Paramètres »

2. Tourner le cadran de navigation vers l’option « Paramètres des étiquettes » et

appuyer sur lui pour entrer dans le submenu.

3. Sélectionner l’option « Modier des étiquettes » et appuyer sur le cadran de navigation.

Paramètres Réinitialiser La Liste D’Étiquettes Fréquemment Utilisées Modifier Des Étiquettes

4. Utiliser le cadran de navigation pour passer entre les différentes étiquettes et

sélectionner celle que vous voulez modier ou supprimer et ensuite, appuyer sur le cadran de navigation.

5. Sélectionner « Modier » ou « Supprimer » et appuyer sur le cadran de navigation.

Modification : Ceci servira à afficher le clavier virtuel. Effectuer les modifications, naviguer vers la touche « Conrmer », appuyer sur le cadran de navigation et ensuite, sélectionner l’option « Enregistrer » pour enregistrer les modications e󰀨ectuées dans l’étiquette. Suivre les consignes dans l’option « Création et enregistrement d’une nouvelle étiquette » pour modier et enregistrer. Supprimer : Ceci servira à supprimer l’étiquette de la mémoire.

6. Appuyer sur la touche « Retourner » pour revenir au submenu « Étiquettes ».

Appuyer sur la touche à nouveau pour retourner à l’écran de visionnement principal. Réinitialisation de la liste des étiquettes fréquemment utilisées Ceci servira à retirer les étiquettes utilisées auparavant qui se trouvent maintenant dans la liste d’étiquettes fréquemment utilisées.

1. Tourner le cadran de navigation vers l’option « Paramètres »

2. Tourner le cadran de navigation vers l’option « Paramètres des étiquettes » et

appuyer sur lui pour entrer dans le submenu.

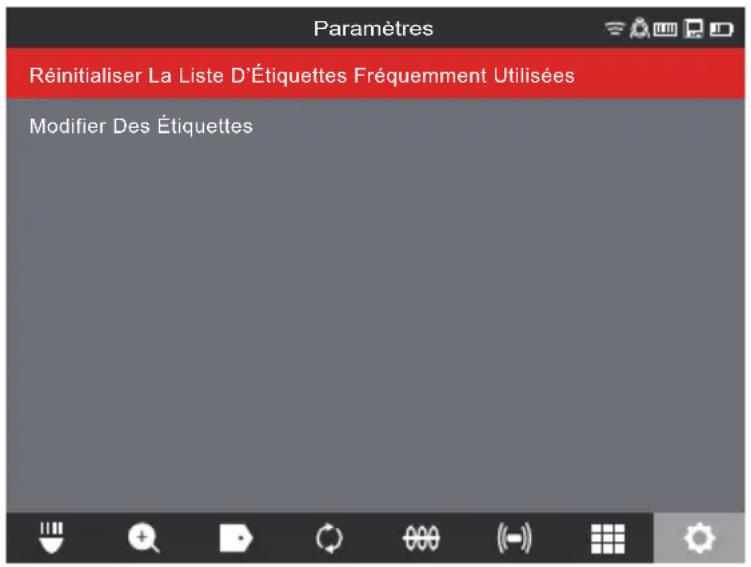

3. Sélectionner l’option « Réinitialiser la liste d’étiquettes fréquemment utilisées » et

ensuite, appuyer sur le cadran de navigation.51 2 Moniteur sans l M18™ Paramètres Réinitialiser La Liste D’Étiquettes Fréquemment Utilisées Modifier Des Étiquettes

4. Conrmer le message contextuel sur l’écran en appuyant sur le cadran de navigation à

nouveau, ou bien tourner le cadran de navigation pour sélectionner l’option « Annuler ». Voulez-vous réinitialiser la liste d’étiquettes fréquemment utilisées? Annuler OK Paramètres Réinitialiser La Liste D’Étiquettes Fréquemment Utilisées Modifier Des Étiquettes

2.4 Réinitialisation aux paramètres d’usine et mises à

jour du micrologiciel – Moniteur sans l M18™

2.4.1 Réinitialisation aux paramètres d’usine – Moniteur sans l

M18™ Effectuer une réinitialisation aux paramètres d’usine réinitialisera le moniteur sans fil M18™ à ses paramètres préétablis d’usine. Dans le moniteur sans l, les fonctions qui seront réinitialisées à leurs paramètres d’usine seront :

• Le rétroéclairage sera rétabli à ses paramètres d’usine

• Les paramètres de connexion du Smart Hub / du moniteur sans l

• La langue du système

1. Tourner le cadran de navigation vers l’option « Paramètres »

2. Tourner le cadran de navigation vers l’option « Réinitialisation d’usine » et appuyer sur

lui pour entrer dans le submenu.52 2 Moniteur sans l M18™

3. Sélectionner l’option « Réinitialisation du moniteur sans l aux paramètres d’usine

» et appuyer sur le cadran de navigation.

4. Lire et conrmer le message de réinitialisation aux paramètres d’usine en appuyant

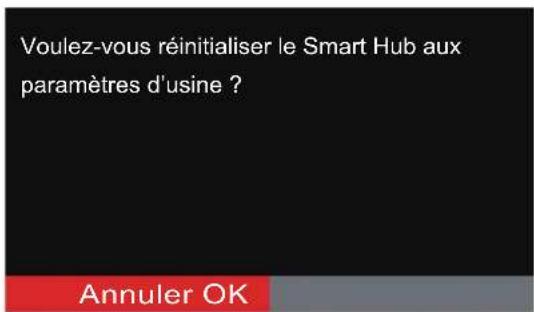

sur l’option « OK ». Voulez-vous réinitialiser le moniteur sans fil aux paramètres d’usine ? Annuler OK La réinitialisation d’usine sera terminée et le système reviendra au submenu « Réinitialisation d’usine ».

2.4.2 Mises à jour du micrologiciel – Moniteur sans l M18™

Les mises à jour du micrologiciel sont lancées fréquemment pour introduire de nouvelles fonctions et optimisations. Avant de mettre le système à jour, entrer dans la section « Info » (qui se trouve à la n du menu « Paramètres ») du menu « Paramètres » et veiller à prendre note de la version actuelle du micrologiciel dans le système. Paramètres2019/05/10 6 FILESDate Et HeureUnitésParamètres D’Usine Info LangueMise À Jour Du SystèmePiedsFrançaisParamètres De L’ÉcranService Et AssistanceNuméro De Série Du Moniteur Sans Fil :Version Du Micrologiciel Du Moniteur Sans Fil :Numéro De Série Du Smart Hub :Version Du Micrologiciel Du Smart Hub :10293847561.2.0.0102938B5531.2.0.1Ignorer Information Système L’information du système sera a󰀩chée dans l’écran « Info ». Les mises à jour du micrologiciel se trouvent dans le site www.milwaukeetool.com.

1. Visiter le site web de Milwaukee

et cliquer sur le lien « SUPPORT ». Ensuite, cliquer sur l’option « MANUELS ET TÉLÉCHARGEMENTS ».

2. Saisir le NUMÉRO DE CATALOGUE, qui se trouve dans la page couverture de ce

manuel, dans la zone de recherche.

3. Sélectionner « TÉLÉCHARGEMENT DE LOGICIEL » et ensuite, cliquer sur « ALLER ».

4. Faire glisser le fichier de mise à jour du micrologiciel téléchargé vers une clé USB

ou cliquer avec le bouton droit et sélectionner l’option « Copier » et ensuite, coller le chier de la mise à jour du micrologiciel dans une clé USB.53 2 Moniteur sans l M18™

5. Insérer la clé USB ayant la mise à jour du micrologiciel dans le port USB du moniteur

6. Tourner le cadran de navigation vers l’option « Paramètres »

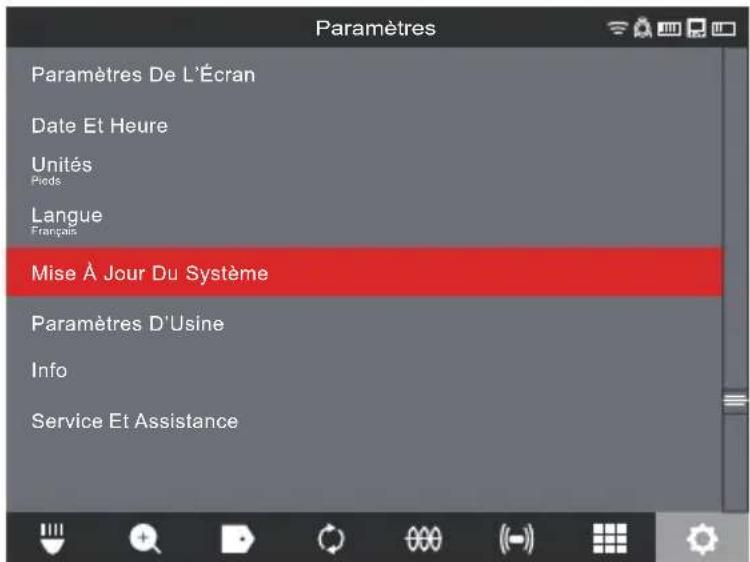

7. Tourner le cadran de navigation vers l’option « Mise à jour du système » et ensuite,

appuyer sur lui pour entrer dans le submenu.

8. Sélectionner l’option « Moniteur sans l » et appuyer sur le cadran de navigation. Le

nom du chier contenant la mise à jour devra s’a󰀩cher dans l’écran. Appuyer sur le cadran de navigation lorsque le chier de la mise à jour est surligné en rouge pour commencer la mise à jour. ParamètresMTCam_monitor.bin Mise à jour des chiers dont l’extension nit par .bin.

9. Veiller à lire et conrmer le message d’avertissement en sélectionnant l’option « OK ».

Sélectionnez OK pour mettre à jour lemicrologiciel sur le Smart Hub. Veuillez ne pasinterrompre le processus de mise à jour aprèsson démarrage ! Annuler OK

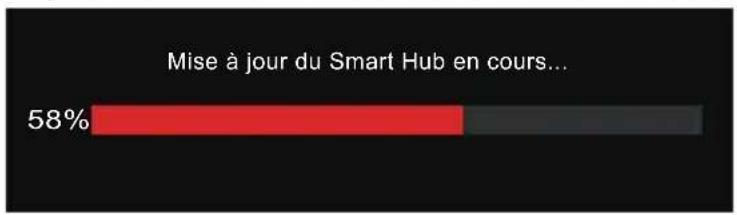

10. Une barre de progrès s’a󰀩chera, ce qui montrera le cours de la mise à jour.

Mise à jour du moniteur sans fil en cours... 58%

11. Un message de confirmation s’affichera lorsque la mise à jour est complète et le

système redémarrera. Le moniteur sans fil va maintenant redémarrer afin de terminer la mise à jour du micrologiciel.

12. Consulter l’option « Info » dans le menu « Paramètres » pour constater que les

numéros de la version du micrologiciel ont été mis à jour.54 3 Smart Hub de 500 Go M18™

Référence Description

Touche de dégagement du Smart Hub : Appuyer sur elle pour déverrouiller l’assemblage du Smart Hub des bobines d’inspection de tuyaux.

Touche d’alimentation : Appuyer sur elle pour démarrer et appuyer sans relâcher pour éteindre.

Touche de réinitialisation de distance : Ceci sert à remettre à zéro la distance du câble poussant déployé.

Couvercle du compartiment USB : Il s’agit d’un couvercle hermétique qui sert à maintenir les débris hors du compartiment. 5a Port USB-A : Ce port sert à sauvegarder directement des vidéos et des images ainsi que pour e󰀨ectuer les mises à jour du micrologiciel. 5b Port USB-C : Il s’agit d’un port facultatif qui sert à alimenter de l’énergie et des données entre le moniteur sans l et le Smart Hub.

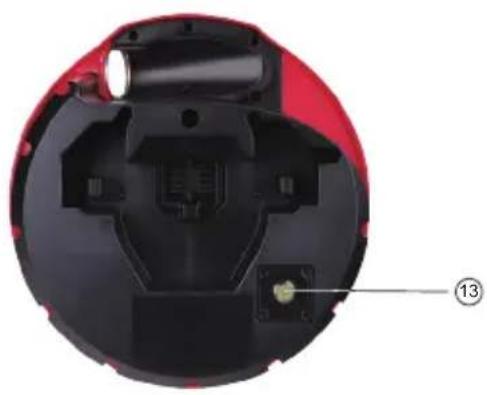

Poteau de mise à la terre : Il sert à mettre à la terre le Smart Hub lors du tracé du câble poussant.

Couvercle du compartiment de blocs-piles : Il s’agit d’un couvercle hermétique qui sert à maintenir les débris hors du compartiment.

8. Compartiment du bloc-piles : Réservé pour le bloc-piles M18™

Clip de verrouillage de ressort : Il sert à maintenir le ressort et la caméra sur place durant le transport

Embout de ressort : Il sert à maintenir le ressort et la caméra sur place durant le transport et l’entreposage.

Guide du câble : Il sert à alimenter le ressort et le câble poussant à travers du guide avant de verrouiller le Smart Hub sur place.55 3 Smart Hub de 500 Go M18™

Port de test de caméra : Il s’agit d’un outil de dépannage pour isoler le rendement de la tête de caméra.

3.2 Installation et enlèvement du Smart Hub de 500 Go

M18™ Installation du Smart Hub de 500 Go M18™

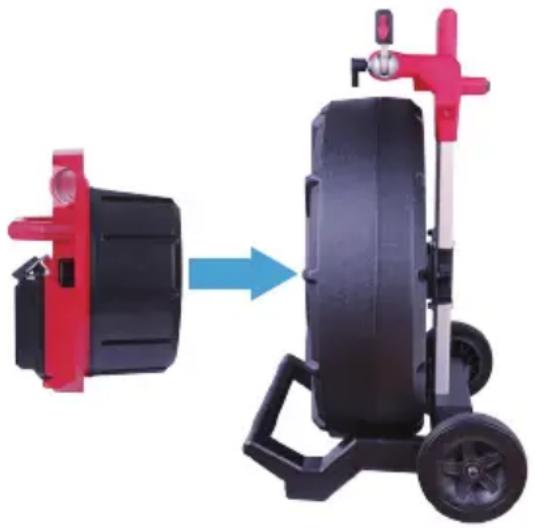

1. Tenir le Smart Hub par la poignée et le présenter à la bobine d’inspection de tuyaux

2. Dans l’arrière de la bobine, tourner le bouton de verrouillage du frein de la bobine du

câble poussant à gauche pour la déverrouiller.

3. Atteindre la bobine et tenir l'assemblage de nition du ressort.

4. Alimenter le ressort et 30 centimètres (1 pied) du câble poussant à travers du guide du

5. Pousser le Smart Hub dans la bobine d’inspection de tuyaux jusqu’à entendre un son

d’encliquetage pour constater le verrouillage.

6. Pousser le câble poussant et le bout du ressort pour les remettre dans la bobine

d’inspection de tuyaux jusqu’à ce que le ressort s’aligne avec le porte-ressort.

7. Pousser le ressort dans le clip de verrouillage de ressort.

Remarque de service : La graisse diélectrique s’applique entre les connexions du centre à la bobine qui se trouvent dans la bobine avant de livrer l’unité. Il sera nécessaire de remettre de la graisse au l de temps, particulièrement s’il est soupçonné qu’il y ait des problèmes de connectivité entre le centre et la bobine, ou bien s’il y a des problèmes de qualité dans l’image. Utiliser la graisse diélectrique type X de Milwaukee (nº de pièce : 49-08-5000) ou un équivalent pour appliquer des perles de graisse sur les bornes du centre comme indiqué ci-dessous. Après avoir ajouté de la graisse, insérer et retirer le centre très peu de fois pour bien couvrir les bornes.56 3 Smart Hub de 500 Go M18™ Appliquer de la graisse diélectrique sur les bornes du Smart Hub Enlèvement du Smart Hub de 500 Go M18™

1. Dans la partie arrière de la bobine, tourner le bouton de verrouillage du frein de la

bobine du câble poussant à gauche pour la déverrouiller.

2. Retirer le ressort du porte-ressort.

3. Pousser le câble poussant et le ressort dans la bobine du câble poussant.

4. Appuyer sur la touche de déverrouillage et enlever.

3.3 Utilisation du Smart Hub de 500 Go M18™

Recharger uniquement à l’aide du chargeur particulièrement spécié pour le bloc-piles. Pour prendre connaissance des instructions relatives au chargement, veiller à lire le manuel de l’utilisateur fourni avec votre chargeur et bloc-piles.

Appuyer sur la touche d’alimentation dans le Smart Hub de 500 Go M18™. Les touches dans le Smart Hub s’illumineront pour indiquer la mise en marche. Le symbole du Smart Hub s’a󰀩chera sur la barre d’état du moniteur sans l M18™ ainsi que l’autonomie du Smart Hub.57 3 Smart Hub de 500 Go M18™

Type de port Illustration But Port USB-A Le port USB-A est le port d’usage quotidien. Il permet d’enregistrer directement des chiers vidéo et image, ou bien de transférer des chiers dès le disque interne du Smart Hub M18™. Ce disque est aussi utilisé pour e󰀨ectuer des mises à jour du micrologiciel dans le Smart Hub. Port USB-C Le port USB-C est utilisé pour : Connecter le moniteur sans l M18™ au Smart Hub de 500 Go M18™ sans nécessitant une connexion WIFI. Alimenter le Smart Hub de 500 Go M18™ depuis le moniteur sans l lorsqu’il n’y a pas de bloc-piles dans le centre ou vice versa.

3.3.3 Poteau de mise à la terre

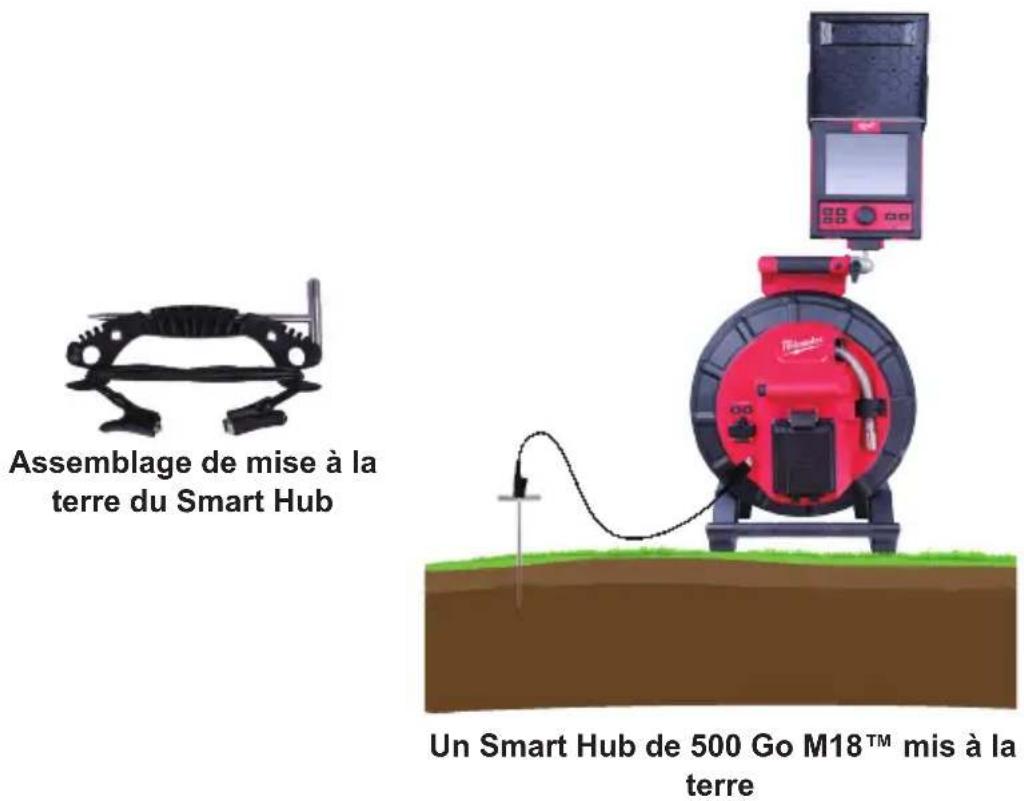

Il faudra utiliser le poteau de mise à la terre lorsque la fonction de suivi du câble est utilisée pour tracer le câble poussant. Le Smart Hub de 500 Go M18™ pour fermer la boucle actuelle an d’émettre un bon signal de localisation. Utiliser l’assemblage de câble poussant fourni jumelé à un poteau de mise à la terre, ceci pour mettre le Smart Hub à la terre. Assemblage de mise à la terre du Smart Hub Un Smart Hub de 500 Go M18™ mis à la terre58 3 Smart Hub de 500 Go M18™

3.3.4 Réinitialisation du compteur de distance

Lors de la rotation de la bobine d’inspection de tuyaux, la distance du câble poussant déployé s’affichera sur la barre d’état dans le moniteur sans fil, exprimée en pieds et en dixièmes de pouce, ou bien en mètres et en dixièmes de mètre. Lorsque le câble poussant est rétracté, si le compteur dépasse le « 0 », il commencera à compter en pieds négatifs. Par exemple : -1,0 FT, -2,0 FT. Il y a deux méthodes pour réinitialiser le comptage de distance. Appuyer sur la touche de Réinitialisation de distance dans le Smart Hub de 500 Go M18™ ou le moniteur sans l M18™ et la distance a󰀩chée dans le moniteur sans l se remettra à « 0 ».

3.3.5 Port de test de caméra

Il y a un port de test de caméra dans la partie arrière du Smart Hub de 500 Go M18™ qui sert en tant qu’outil de dépannage. Si un problème survient dans la tête de caméra, l’utilisateur pourra l’isoler du reste du système à des e󰀨ets de dépannage. Enlever les quatre vis de combinaison de la tête an d’accéder à son port de test.

1. Tout en tenant le Smart Hub éteint, l’enlever de la bobine.

2. Dans la partie arrière du Smart Hub, enlever les quatre vis de combinaison de la

tête qui se trouvent dans le couvercle du port de test de la caméra.

3. Visser la tête de la caméra dans les fils mâles du port de test. Serrer à la main

5. Alimenter le moniteur sans fil M18™ ou la tablette ayant l’appli d’inspection de

et ensuite, le connecter au Smart Hub pour constater l’image et le contrôle des voyants à DEL de la caméra.59 3 Smart Hub de 500 Go M18™

3.4 Formatage du disque interne du Smart Hub M18™

et des clés USB Ce paramètre sert à formater le disque de 500 Go du Smart Hub de 500 Go M18™ ou une clé USB. Le système exige que toutes les clés USB soient formatées dans le système de chier FAT32. Toute nouvelle clé USB devra être formatée en FAT32 mais, si le Smart Hub ne reconnaît pas la clé USB, veuillez suivre les consignes ci-dessous pour constater que vous avez sélectionné la clé USB du Smart Hub. Il est aussi possible de formater une clé USB dans un ordinateur de bureau ou portable. Vous reporter à la n de cette section pour en savoir plus sur les étapes à suivre pour le faire. Formatage du Smart Hub M18™ ou des clés USB

1. Tourner le cadran de navigation vers l’option « Paramètres » et appuyer sur lui.

2. Tourner le cadran de navigation vers l’option « Formater le disque » et appuyer sur

lui pour entrer dans le submenu. Sélectionner le disque interne du Smart Hub (SSD du centre) ou la clé USB du Smart Hub (USB du centre) et appuyer sur le cadran de navigation. Paramètres Disque Interne Du Smart Hub Clé USB Du Smart Hub

3. Appuyer sur le cadran de navigation et conrmer le message contextuel pour continuer.

Êtes-vous certain de vouloir supprimer tous les fichiers du disque ? “Disque Interne Du Smart Hub” Annuler Supprimer Paramètres Disque Interne Du Smart Hub Clé USB Du Smart Hub60 3 Smart Hub de 500 Go M18™

4. Le disque sélectionné sera formaté et le système reviendra au menu « Paramètres ».

5. Appuyer sur la touche « Retourner » pour revenir à l’écran de visionnement

principal. Formatage des clés USB dans un ordinateur de bureau ou portable

1. Insérer la clé USB dans l’ordinateur

de bureau ou portable Devices and drives (2) OS (C:) USB (F:)63.8 GB free of 456 GB 7.40 GB free of 7.40 GB

2. Cliquer sur la clé USB avec le

bouton droit et sélectionner l’option « Formater » Format USB (F:) Capadty:File system7.41 GBFAT32 (Default) NTFS exFATFAT32 (Default)

3. Sélectionner l’option « FAT32 » dans

4. Cliquer sur « Commencer ». Accepter

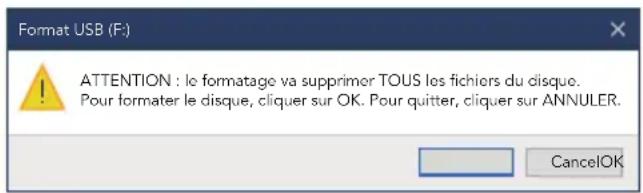

le message d’avertissement en cliquant sur l’option « OK ». Format USB (F:)ATTENTION : le formatage va supprimer TOUS les fichiers du disque. Pour formater le disque, cliquer sur OK. Pour quitter, cliquer sur ANNULER.CancelOK

5. Le formatage du chier commencera

et aura terminé quand le message Formatage Terminé s’a󰀩chera. Format USB (F:)Formatage Terminé.

3.5 Réinitialisation d’usine et mise à jour du système

– Smart Hub de 500 Go M18™ Il est possible d’e󰀨ectuer ces deux tâches à l’aide du Smart Hub de 500 Go M18™ et le moniteur sans fil M18™, ou bien une tablette ayant l’appli d’inspection de tuyaux Milwaukee

3.5.1 Réinitialisation d’usine - Smart Hub de 500 Go M18™

E󰀨ectuer une réinitialisation d’usine réinitialisera le Smart Hub de 500 Go M18™ à ses paramètres d’usine. La fonction qui changera après la réinitialisation d’usine dans le Smart Hub sera :

• Les étiquettes seront supprimées

• Les paramètres de la vidéo et de l’image reviendront à ceux d’usine : 1080 p

• Le nom de la société sera supprimé

• La fréquence de la sonde reviendra à ses paramètres d’usine

• Le suivi du câble reviendra à ses paramètres d’usine

• Les paramètres de l’écran reviendront à ceux d’usine : Teinte, luminosité, contraste et saturation.

• Les unités de mesure61 3 Smart Hub de 500 Go M18™

1. Dans le moniteur sans fil M18™, tourner le cadran de navigation vers l’option «

Paramètres » et ensuite, appuyer sur lui. Tourner le cadran de navigation vers l’option « Paramètres d’usine » et appuyer sur lui pour entrer dans le submenu. MANAGE JOBS 2019/05/10 6 FILES Paramètres Date Et Heure Unités Paramètres D’Usine Info Langue Mise À Jour Du Système Pieds Français Paramètres De L’Écran Service Et Assistance

2. Sélectionner l’option « Paramètres d’usine du Smart Hub » et appuyer sur le cadran

de navigation. Paramètres Paramétres D'Usine Du Smart Hub Réinitialisation D’Usine Du Moniteur Sans Fil

3. Veiller à lire et conrmer le message de « Réinitialisation » en appuyant sur l’option

« OK ». Voulez-vous réinitialiser le Smart Hub aux paramètres d’usine ? Annuler OK La réinitialisation d’usine sera terminée et le système reviendra au submenu « Paramètres d'usine du Smart Hub ».62 3 Smart Hub de 500 Go M18™

3.5.2 Mise à jour du système - Smart Hub de 500 Go M18™

Les mises à jour du micrologiciel sont lancées fréquemment pour introduire de nouvelles fonctions et optimisations. Avant de mettre un système à jour, consulter la section « Info » dans le menu « Paramètres » et prendre note de la version actuelle du micrologiciel dans le système. Il est possible d’installer les mises à jour du micrologiciel depuis le moniteur sans fil M18™ ou une tablette ayant l’appli d’inspection de tuyaux Milwaukee

Les mises à jour du micrologiciel se trouvent dans le site www.milwaukeetool.com.

1. Visiter le site web de Milwaukee

et cliquer sur le lien « SUPPORT » et ensuite, cliquer sur « MANUELS ET TÉLÉCHARGEMENTS ».

2. Saisir le NUMÉRO DE CATALOGUE, qui se trouve dans la page couverture de ce

manuel, dans la zone de recherche.

3. Sélectionner « TÉLÉCHARGEMENT DE LOGICIEL » et ensuite, cliquer sur « ALLER ».

4. Faire glisser le fichier de mise à jour du micrologiciel téléchargé vers une clé USB

ou cliquer avec le bouton droit et sélectionner l’option « Copier » et ensuite, coller le chier de la mise à jour du micrologiciel dans une clé USB.

5. Allumer le Smart Hub de 500 Go M18™ et le moniteur sans fil M18™, ou bien la

6. Veuillez constater que le moniteur sans l ou la tablette ayant l’appli d’inspection de

est connecté au Smart Hub par WIFI. S’il n’est pas connecté, il faudra le faire.

7. Insérer la clé USB ayant la mise à jour du micrologiciel dans le port USB-A du Smart

8. Tourner le cadran de navigation vers l’option « Paramètres » et appuyer sur le cadran.

9. Tourner le cadran de navigation vers l’option « Mise à jour du système » et appuyer

sur lui pour entrer dans le submenu. MANAGE JOBS 2019/05/10 6 FILES Paramètres Date Et Heure Unités Paramètres D’Usine Info Langue Mise À Jour Du Système Pieds Français Paramètres De L’Écran Service Et Assistance63 3 Smart Hub de 500 Go M18™

10. Sélectionner l’option « Smart Hub » et appuyer sur le cadran de navigation. Le nom

du chier de la mise à jour devra être a󰀩ché ici. Appuyer sur le cadran de navigation pour commencer la mise à jour. ParamètresSmart HubMoniteur Sans FilParamètresMTCam_hub.bin Sélectionner l’option « Smart Hub » La mise à jour du micrologiciel sera a󰀩chée

11. Veiller à lire et conrmer le message d’avertissement en sélectionnant l’option « OK ».

Sélectionnez OK pour mettre à jour lemicrologiciel sur le Smart Hub. Veuillez ne pasinterrompre le processus de mise à jour aprèsson démarrage ! Annuler OK

12. Une barre de progrès s’a󰀩chera, ce qui montrera le cours de la mise à jour.

Mise à jour du Smart Hub en cours... 58%

13. Un message de conrmation s’a󰀩chera lorsque la mise à jour est complète. Sélectionner

l’option « OK » pour redémarrer le système. Le Smart Hub a été mis à jour avec succès et va être redémarré.

14. Consulter l’option « Info » dans le menu « Paramètres » pour constater que les

numéros de version du micrologiciel ont été mis à jour.64 4 Bobine d’inspection de tuyaux

4. Bobine d’inspection de tuyaux

4.1 Aperçu de la bobine d’inspection de tuyaux à

rigidité moyenne de 60,9 m (200’) et de tuyaux rigides de 60,9 m (200’) et 99 m (325’)

Référence Description

1. Poignée rétractable (illustrée dans la position abaissée)

2. Touche de verrouillage et déverrouillage de la poignée rétractable

3. Câble poussant et bobine de câble poussant

4. Pieds de position verticale

5. Verrou de rotation du moniteur sans l

6. Verrou inclinable

7. Monture du moniteur sans l / connecteur de montage pour tablette

8. Montage pivotant du moniteur sans l

9. Pieds de position horizontale

10. Frein de bobine de câble poussant

4 Bobine d’inspection de tuyaux

4.2 Aperçu de la bobine d’inspection de tuyaux à

rigidité moyenne de 36,5 m (120’)

Référence Description

2. Câble poussant et bobine de câble poussant

3. Pieds de position verticale

4. Verrou de rotation du moniteur sans l

5. Verrou inclinable du moniteur sans l

6. Connecteur de montage pour tablette / moniteur sans l

7. Montage pivotant du moniteur sans l

8. Pieds de position horizontale

9. Frein de bobine de câble poussant66

4 Bobine d’inspection de tuyaux

4.3 Installation de la plaque de sac à dos

La bobine d’inspection de tuyaux de 36,5 m (120’) est munie d’une plaque de montage pour sac à dos, ce qui permet que la bobine soit transportée en tant que sac à dos. Elle sera très utile pour transporter la bobine petite au chantier. Elle sera très utile au moment de monter les escaliers et les échelles. Veuillez prendre soin lors du transport de cet outil si la bobine et le sac à dos sont connectés. Le basculement peut survenir.

La partie arrière d’inspection de tuyaux de 36,5 m (120’) avec la plaque de sac à dos installée Vue de côté de la plaque de sac à dos Vue arrière de la plaque de sac à dos

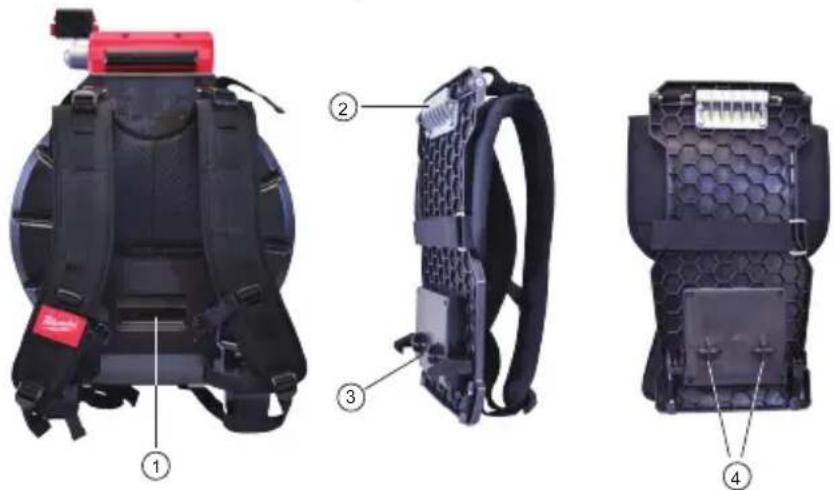

1. Levier de blocage 2. Plaque de montage

3. Crochets de rétention

4. Poteau de montage mâle

Enlèvement de la plaque de sac à dos

1. Soulever le levier de blocage an de verrouiller la plaque

de sac à dos.67 4 Bobine d’inspection de tuyaux

2. Tirer sur le fond de la plaque de sac à dos pour

la séparer de la bobine et vers le bas d’un seul mouvement. Installation de la plaque de montage

1. Pousser la plaque de montage supérieure sur le

réceptacle de montage supérieur de la bobine.

2. Pousser la partie inférieure du sac à dos sur la bobine,

en l’alignant avec le poteau de montage mâle.

3. Pousser, à la main, contre le fond du sac à dos jusqu’à ce qu’elle encliquette en

place. La taper doucement pour constater qu’elle est verrouillée en place.68 4 Bobine d’inspection de tuyaux

4.4 Montage du moniteur sans l M18™

Il est possible de monter le montage pour tablette ou le moniteur sans l M18™ sur la bobine d’inspection de tuyaux de taille standard et celle de taille mini. Une fois monté, il est possible d’ajuster la tablette ou le moniteur pour obtenir le meilleur angle de visionnement soit en verticale, soit en horizontal. An de minimiser le risque de court-circuit, au moment où vous posez l’outil ou le bloc-piles, ne pas laisser le bloc-piles entrer en contact avec de uides conductifs ou corrosifs. Le réceptacle de montage pour la monture pour tablette ou moniteur sans l Monture pour tablette ou moniteur sans l sur la bobine d’inspection de tuyaux

1. Aligner le réceptacle de montage pour

tablette ou moniteur sans l avec le bloc de montage dans la bobine d’inspection de tuyaux.

2. Abaisser sur place et pousser jusqu’à ce

que l’on écoute le son d’encliquetage de verrouillage.69 4 Bobine d’inspection de tuyaux Ajustage l’angle de visionnement du moniteur sans l :

1. Desserrer le bras d'ajustage en le

2. Déplacer le moniteur sans l de l’angle

3. Serrer le bras d’ajustage en le tournant

à gauche jusqu’à ce qu’il serre. Ajustage de l’angle d'inclinaison de l’ÉCRAN SANS FIL :

1. Appuyer sur le bouton

d’inclinaison de verrouillage jusqu’à ce que le bloc d’ajustage soit déverrouillé.

de montage vers l’ouverture de la bobine jusqu’à ce qu’il encliquette en place.

3. Ajuster l’angle d’inclinaison

sera utile lors de l’utilisation de la bobine d’une position horizontale.70 4 Bobine d’inspection de tuyaux

4.5 Utilisation de la bobine d’inspection de tuyaux

Porter des gants en latex ou en caoutchouc, des lunettes de sécurité, des masques de sécurité, des vêtements de sécurité et un respirateur lorsqu’il est soupçonné de la présence de produits chimiques, de bactéries ou d’autres substances toxiques ou infectieuses à l’intérieur du tuyau de vidange. Les tuyaux peuvent avoir des produits chimiques, des bactéries et d’autres substances qui pourront causer des brûlures, des e󰀨ets toxiques ou infectieux, ce qui pourra causer d’autres blessures physiques graves. Afin de minimiser le risque d’explosion, de décharge électrique et de dommages matériels, toujours examiner l’aire de travail avant d’entreprendre le travail. S’assurer que le câble n’est pas en contact avec aucun type d’élément posant un risque électrique, chimique ou de mouvement. Ne pas utiliser le câble poussant pour retirer ou bouger d’objets représentant une obstruction. Ceci n’est pas un dégorgeoir !

1. Mettre la bobine sur une surface plate qui se trouve entre un ou deux mètres (3’ - 6’)

de distance par rapport au point d’entrée. Ceci permettra d'avoir de l’espace su󰀩sant pour travailler avec le câble poussant sans qu’il y ait de mou par terre. Utiliser le frein de friction pour ralentir le mouvement de la bobine du câble poussant si nécessaire. L’utilisation de la bobine d’une position horizontale permet d’avoir une largeur plus grande entre les pieds. Ceci rendra la bobine plus stable si elle est posée sur des surfaces inégales et minimisera la hauteur dans des espaces connés.

2. Déverrouiller le ressort et après relâcher le frein de friction an de laisser la bobine de

câble poussant tourner.

3. Le câble poussant sera donc prêt à déployer à l’intérieur du tuyau.

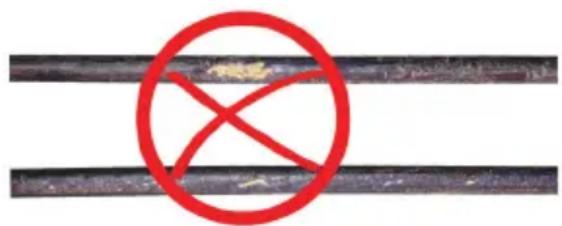

Vérification d’usure dans le câble poussant : Entreprendre une vérification visuelle du câble poussant afin de remarquer des coupes, des nœuds et d’abrasion lorsqu’il est remis dans la cage. Si la chemise est coupée ou usée jusqu’à ce qu’il soit possible de voir la tresse Kevlar jaune ou blanche, c’est donc nécessaire de remplacer le câble poussant. L’emploi du câble poussant comportant des coupes ouvertes causera que de l’eau et de l’humidité y entrent et se passent par tout dans le câble, ce qui causera une qualité d’image de caméra dégradée, ou bien un échec total. Les sections du câble poussant illustrées ci-dessous montrent des exemples de chemises dont l’usure est excessive. Les câbles poussants qui ressemblent à celui-ci doivent être remplacés dès que possible.71 4 Bobine d’inspection de tuyaux An de minimiser le risque d’incendie, de blessure physique et d’autres dommages dans le produit, ne jamais plonger votre outil, bloc-piles ou chargeur dans un fluide et ne pas permettre qu’un fluide entre à l’intérieur. Toujours retirer le bloc-piles avant d’entreprendre une session de nettoyage. Conserver le câble poussant et l’assemblage de ressort terminal propres et secs. Lorsque le câble poussant est rétracté, tenir un chi󰀨on propre et sec à la main et l’essuyer pendant la rétraction. À la fin de la journée, utiliser de l’eau à baisse pression pour rincer la tête de caméra et laver toute saleté et tout débris y accumulés qui pourront être attrapés dans le ressort. Agiter en sec, ou bien utiliser de l’aire à basse pression pour sou󰀪er l’excès d’eau et sécher les pièces. La tête de caméra, le câble poussant et les pièces terminales sont exposées à des produits chimiques agressifs pendant l’emploi quotidien. La propreté quotidienne du système permettra de prolonger la vie utile de ces pièces. Garder le câble poussant sous contrôle : Essayer de tirer le câble poussant hors de la bobine pendant que ceci est verrouillé causera la chute et la présence d’un excès de pression dans le câble poussant. Pousser le câble poussant à l’intérieur de la bobine pendant qu’il est verrouillé pourra entraîner la chute de la bobine, ce qui tordra le câble.72 5 Assemblage de ressort et têtes de caméra

5. Assemblage de ressort et têtes

Les bobines d’inspection de tuyaux rigides de 60,9 m (200’) et 99 m (325’) sont munies d’une tête de caméra de 34 mm de diamètre tandis que les bobines d’inspection de tuyaux à rigidité moyenne de 36,5 m (120’) et 60,9 m (200’) sont munies d’une version dont le diamètre est de 25 mm. Une clé de caméra personnalisée est comprise pour son installation et enlèvement. Les deux têtes de caméra sont munies d’une garde en plastique. Toujours utiliser la garde lors de l’utilisation de la bobine d’inspection de tuyaux. Face : 34mm 25mm

1. Garde à DEL en polycarbonate

2. Lentille en verre saphir

2. Emplacement du numéro de série

1. Broches de connexion

2. Tresses de base interne

La bobine d’inspection de tuyaux est munie d’une clé pour caméra personnalisée. Utiliser la clé pour serrer et enlever l’assemblage de ressort et la tête de caméra. Ne pas serrer trop fort ni appliquer une force excessive! Clé de caméra personnalisée73 5 Assemblage de ressort et têtes de caméra

5.2 Pièces de l’assemblage de ressort

L’assemblage de ressort est constitué des pièces reliant la tête de caméra d’un côté au câble poussant de l’autre. Le bout de la bobine dans l’assemblage est muni de méplats de clé pour l’enlever et l’installer. L’assemblage de terminaison de ressort est constitué d’un ressort tout-en-un, un assemblage de câble enroulé et un cordon en acier. Assemblage de ressort Bout de bobine Assemblage du ressort pour bobine d’inspection de tuyaux à rigidité moyenne de 36,5 m (120’) / 60,9 mm (200’) Bout de caméra Bout de bobine Assemblage du ressort pour bobine d’inspection de tuyaux rigides de 60,9 m (200’) / 99 m (325’) Bout de caméra

5.3 Installation et enlèvement des têtes de caméra

Éviter de toucher à main nue le circuit imprimé vert ou les broches dans l’assemblage de ressort ou la tête de caméra. Les toucher transférera des huiles dans les doigts vers ces composants, ce qui causera une corrosion précoce. Porter des gants en caoutchouc propres et secs si possible.

5.3.1 Enlèvement de la tête de caméra

Avant d’enlever la tête de caméra, l’essuyer et retirer toute saleté qui pourrait tomber dans les aires de connexion de la caméra.

1. Tenir l’assemblage de ressort auprès de la base de la tête de

2. Utiliser la clé de la caméra pour desserrer la tête de la

caméra en la tournant à gauche.

3. Une fois lâche la caméra, continuer à dévisser la caméra

jusqu’à ce qu’il soit possible de l’enlever. Mettre la tête de caméra dans une aire telle où les broches de connexion ne subiront aucun dommage.74 5 Assemblage de ressort et têtes de caméra

5.3.2 Mise en place de la tête de caméra

1. Tenir l’assemblage de ressort auprès du bout de la tête de

2. Visser doucement la caméra en tournant les vis à droite et

faire attention à ne pas enler les connexions.

3. Se servir de la clé munie pour serrer la tête de caméra.

Ne pas serrer trop fort ou utiliser une force excessive !

5.4 Installation et enlèvement de l’assemblage du ressort

Éviter de toucher à main nue le circuit imprimé vert ou les broches dorées de l’assemblage de ressort ou la tête de caméra. Les toucher transférera des huiles dans les doigts vers ces composants, ce qui causera une corrosion précoce. Porter des gants en caoutchouc propres si possible.

5.4.1 Enlèvement de l’assemblage de ressort

Avant d’enlever l’assemblage de ressort, l’essuyer en sec et retirer toute poussière qui pourra tomber dans les bouts des connexions du ressort. Enlever la tête de caméra en suivant les consignes listées dans la section 5.3.1.

1. Tenir le compartiment de sonde par la base de l’aire de

terminaison où il se relie au câble poussant.

2. Utiliser la clé munie de l’autre main pour desserrer

l’assemblage de ressort.

3. Une fois lâche l’assemblage de ressort, continuer à

le dévisser à gauche jusqu’à ce qu’il soit possible de l’enlever. Mettre l’assemblage de ressort dans une aire telle où les broches de connexion ne subiront aucun dommage.75 5 Assemblage de ressort et têtes de caméra

5.4.2 Installation de l’assemblage de ressort

1. Tenir le compartiment de sonde par la base de l’aire de

terminaison où il se relie au câble poussant.

2. Visser doucement l’assemblage de ressort à droite et

faire attention à ne pas enler les connexions.

3. Se servir de la clé munie pour le serrer.

4. L’assemblage de ressort est installé correctement quand

l’anneau torique noir dans la base du compartiment de la sonde ne sera plus visible. Ne pas serrer trop fort ou utiliser une force excessive !

5.5 Patins de caméras et gardes protectrices

Gardes protectrices : Il s’agit de gardes que conviennent aux têtes de caméra de 25 mm et 34 mm. Les gardes protectrices sont fournies avec tous les systèmes de bobine d’inspection de tuyaux ou les têtes de caméra de rechange. Patins : Ils sont des dispositifs qui s’attachent à l’assemblage de ressort an de maintenir la tête de caméra éloignée du sol du tuyau et éviter que celle-ci entre en contact direct avec le tuyau.

5.5.1 Les gardes protectrices

Ces consignes seront applicables aux têtes de caméra de 25 mm et 34 mm.

2. Languette de verrouillage

4. Réceptacle de languette

5. Rainure de tournevis76

5 Assemblage de ressort et têtes de caméra

5.5.2 Enlèvement des gardes protectrices

1. Insérer un tournevis plat dans la rainure

et soulever jusqu’à ce que la languette de verrouillage soit ouverte.

2. Mettre votre pouce contre la languette de

verrouillage pour éviter qu’elle ne revienne en place lorsque vous passez à l’autre languette pour la déverrouiller.

3. Enlever la partie supérieure de la garde

1. Mettre la moitié derrière de la garde

protectrice dans l'arrière de la tête de caméra.

2. Tourner la caméra en la poussant vers le bas

pour laisser les méplats de clé de la caméra s’aligner et verrouiller avec la garde.

3. Aligner les languettes de verrouillage de la

garde protectrice et appuyer sur la moitié supérieure contre la moitié inférieure. Pousser jusqu’à ce que toutes les languettes de verrouillage soient encliquetées en place, en verrouillant le couvercle sur place.77 5 Assemblage de ressort et têtes de caméra

5.5.4 Patins de caméra

Il y a trois patins disponibles pour les têtes de caméra de 25 mm et 34 mm. Un patin type tonneau petit de 76,20 mm (3"), un patin type tonneau moyen de 101,60 mm (4") et un patin type étoile de 101,60 mm (4"). Patin type tonneau de 25 mm Patin type tonneau de 34 mm Patin type étoile de 34 mm

5.5.5 Installation du patin type tonneau

1. Ouvrir totalement le patin de caméra et mettre le

ressort dans le patin. Positionner le patin d’une façon telle que la caméra soit nivelée.

2. Fermer le patin de caméra et pincer les bouts

ensemble pendant que vous poussez la vis dans l’orice.

3. Visser jusqu’à ce qu’elle soit serrée.

Ne pas serrer trop fort ou utiliser une force excessive !78 5 Assemblage de ressort et têtes de caméra

5.5.6 Installation du patin type étoile

Il est possible d’utiliser le patin type étoile dans de plusieurs congurations, soit tout seul, soit jumelé au patin type tonneau.

1. Ouvrir totalement le patin type étoile et mettre le

ressort dans le patin. Positionner le patin d’une façon telle que la caméra soit nivelée.

2. Fermer le patin type étoile et pincer les bouts

ensemble pendant que vous poussez la vis dans l’orice.

3. Visser à droite jusqu’à ce qu’il soit serré.

Ne pas serrer trop fort ou utiliser une force excessive ! Congurations alternatives du patin79 6 Service et assistance

6. Service et assistance

Si une pièce de votre système d’inspection de tuyaux doit être réparée, il vous faudra consulter la page de service de Milwaukee Tool pour rechercher le numéro de support dans le répertoire d’Entretien et Dépannage.

1. Tourner le cadran de navigation vers l’option « Paramètres » et appuyer sur lui.

2. Tourner le cadran de navigation vers l’option « Service et assistance » et appuyer
