Type de produit	Accordeur chromatique pour instruments de musique
Marque	Korg
Modèle	Pitchblack XS
Catégorie	Équipement DJ
Dimensions (L × P × H)	70 × 80 × 47 mm
Poids	198 g
Alimentation	Adaptateur secteur 9 V (non fourni)
Consommation électrique	40 mA maximum
Plage de détection	E0 (20,60 Hz) à C8 (4 186 Hz)
Hauteur de référence	A4 = 436 à 445 Hz (par paliers de 1 Hz, réglable)
Précision de détection	± 0,1 centième (mode stroboscopique)
Impédance d'entrée	1 MΩ (accordeur activé)
Entrée	Prise jack mono 6,35 mm (INPUT)
Sortie	Prise jack mono 6,35 mm (BYPASS)
Modes d'affichage	Traditionnel, Stroboscopique, Semi-stroboscopique, Miroir
Fonctions principales	Accordage chromatique, réglage de hauteur de référence, commutation bypass (true ou buffer), réglage de luminosité, mise en veille automatique
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Utiliser uniquement un adaptateur secteur 9 V recommandé par Korg. Ne pas exposer à l'humidité ni à des températures extrêmes.
Pièces détachées et réparabilité	En cas de panne, contacter un centre de service agréé Korg. Aucune pièce détachable disponible pour l'utilisateur.
Informations générales	Gamme tempérament égal à 12 notes. Accessoires fournis : pieds en caoutchouc, avis client. Réglages d'usine : 440 Hz, mode traditionnel, luminosité élevée.

FOIRE AUX QUESTIONS - Pitchblack XS KORG

Comment mettre en marche l'accordeur Korg Pitchblack XS ?

Branchez un câble instrument sur la prise INPUT. L'accordeur s'allume automatiquement. Pour activer le mode accordeur, appuyez sur le commutateur TUNER ON/OFF.

Comment régler la hauteur de référence (calibration) ?

Appuyez sur le bouton CALIB. La valeur actuelle clignote. Appuyez à nouveau sur CALIB pour faire défiler les fréquences de 436 à 445 Hz. Attendez 2 secondes pour valider.

Quels sont les modes d'affichage disponibles ?

Quatre modes : Traditionnel, Stroboscopique, Semi-stroboscopique et Miroir. Pour changer, appuyez sur DISPLAY/BRIGHT lorsque le réglage clignote.

Comment régler la luminosité de l'affichage ?

Maintenez enfoncé le bouton DISPLAY/BRIGHT pour basculer entre deux niveaux de luminosité.

Quelle est la différence entre True Bypass et Buffer Bypass ?

Le True Bypass transmet le signal d'entrée directement sans altération. Le Buffer Bypass utilise un circuit tampon qui préserve la dynamique du signal avec des câbles longs ou plusieurs pédales. Le choix se fait via le commutateur sur le côté.

Comment réinitialiser les réglages d'usine ?

Maintenez le bouton CALIB enfoncé et appuyez sur TUNER ON/OFF lors de la mise sous tension. Les réglages reviennent à 440 Hz, mode traditionnel, luminosité élevée.

Quel adaptateur secteur utiliser ?

Utilisez un adaptateur secteur 9 V, polarité centre négatif (②-①), avec une capacité de courant suffisante. N'utilisez pas d'autre adaptateur pour éviter d'endommager l'appareil.

L'accordeur fonctionne-t-il avec une basse ou une guitare acoustique ?

Oui, il détecte les notes de E0 (20,60 Hz) à C8 (4 186 Hz), couvrant la plupart des instruments. Pour une guitare acoustique, utilisez un micro externe branché sur l'entrée.

Que signifie l'affichage des diodes pendant l'accordage ?

Les diodes indiquent si la note est trop haute (diodes à droite) ou trop basse (diodes à gauche). En mode traditionnel, la diode centrale s'allume quand la note est juste. Consultez le manuel pour chaque mode spécifique.

Comment nettoyer l'accordeur ?

Débranchez l'appareil et essuyez-le avec un chiffon sec et doux. N'utilisez pas de liquides, de solvants ni de produits abrasifs.

MODE D'EMPLOI Pitchblack XS KORG

Réglages de hauteur de référence 5

Réglages du mode d'affichage 6

Réglages du mode de luminosité 7

Fiche technique 8

Raccordements

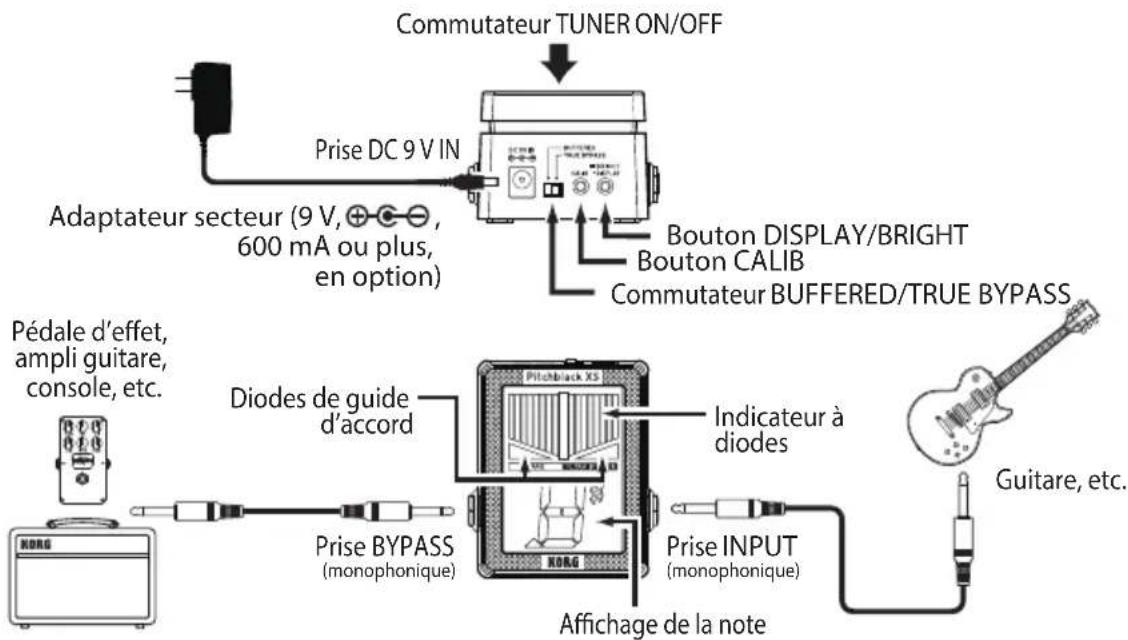

Mettez tous les appareils hors tension avant d'effectuer les raccordements pour éviter d'endommager votre matériel. Les prises INPUT et BYPASS sont monophoniques. Les câbles stéréo (TRS) ne fonctionneront pas.

Prise DC 9V IN

Branchez un adaptateur secteur disponible dans le commerce (9V, ①-②) à cette prise. Utiliser un adaptateur secteur différent de celui recommandé par Korg risque d'endommager l'appareil ou de provoquer un dysfonctionnement.

Prise INPUT

Raccordez un câble de votre instrument à la prise INPUT de l'accordeur. L'accordeur est mis sous tension quand vous connectez un câble à la prise INPUT, et le réglage de la hauteur de référence clignote pendant plusieurs secondes dans l'affichage de la note. Relier un câble à la prise INPUT rétablira l'alimentation, mais l'accordeur ne sera pas en mode accordeur. Appuyez sur le commutateur TUNER ON/OFF pour activer le mode accordeur.

Prise BYPASS

Raccordez un câble de la prise BYPASS à vos pédales d'effet ou amplis, etc. Quand l'accordeur est activé, le signal de la prise INPUT est coupé pour permettre un accordage silencieux.

Le signal est transmis à cette prise quand l'accordeur est hors tension.

Commutateur buffered/true BYPASS

Il permet de basculer entre le contournement à mémoire tampon ultra performante et le contournement total (True Bypass).

Le circuit de la mémoire tampon ultra performante élargit la plage dynamique du son et contribue à préserver la dynamique du signal en présence de câbles plus longs ou de multiples pédales.

Le contournement total retransmet le signal d'entrée tel quel, sans la moindre altération.

Procédure d'accordage

1. Appuyez sur le commutateur TUNER ON/OFF pour activer l'accordeur.

L'indicateur à diodes ou l'affichage de la note s'allume.

Le signal reçu à la prise INPUT n'est pas transmis à la prise BYPASS.

Astuce : Le commutateur TUNER ON/OFF fonctionne seulement si un instrument est raccordé à la prise INPUT.

1. Si nécessaire, réglez la hauteur de référence et le mode d'affichage. (page 12 "Réglages de hauteur de référence", page 13 "Réglages du mode d'affichage")
2. Jouez une note simple sur votre instrument et accordez-le de sorte que le nom de la note souhaitée apparaisse dans l'affichage de la note.

Le nom de la note la plus proche de la hauteur détectée apparait dans l'affichage de la note.

1. Accordez votre instrument à l'aide de l'indicateur à diodes.

La méthode pour indiquer si votre instrument est accordé, est trop haut ou trop bas, dépend du mode d'affichage choisi. (page 13 “Réglages du mode d'affichage”)

1. Après avoir fini d'accorder votre instrument, appuyez sur le commutateur TUNER ON/OFF pour désactiver l'accordeur.

L'indicateur à diodes ou l'affichage de la note s'éteint.

Le signal reçu à la prise INPUT est transmis à la prise BYPASS.

Astuce: Les réglages de la hauteur de référence, du mode d'affichage et du mode de luminosité sont conservés même quand vous débranchez l'adaptateur secteur.

Astuce: Pour initialiser les paramètres et retrouver les réglages d'usine (hauteur de référence = 440Hz, mode d'affichage = traditionnel, mode de luminosité = plus intense), maintenez enfoncé le bouton CALIB et appuyez sur le commutateur TUNER ON/OFF à la mise sous tension de l'accordeur.

Réglages de hauteur de référence

Réglez la hauteur de référence pour l'accordage (la note A au centre du clavier d'un piano correspond à A4) entre 436 et 445Hz. À la sortie d'usine, la hauteur de référence du Pitchblack XS correspond à A = 440Hz.

1. Appuyez sur le bouton CALIB.

La valeur actuelle clignotera pendant plusieurs secondes dans l'affichage de la note.

1. Pendant que le réglage est affiché à l'écran, appuyez sur le bouton CALIB pour régler la hauteur de référence.

Chaque fois que vous appuyez sur le bouton CALIB, le réglage est cycliquement effectué comme suit.

0:440Hz 1:441Hz 2:442Hz 3:443Hz 4:444Hz 5:445Hz 6:436Hz 7:437Hz 8:438Hz 9:439Hz

1. Quand le réglage est terminé, attendez environ deux secondes - sans appuyer sur chaque bouton.

L'affichage de la note clignote trois fois pour indiquer que la hauteur de référence est réglée. Le Pitchblack XS reviendra automatiquement en mode accordeur.

Astuce : Le réglage de la hauteur de référence est mémorisé à la mise hors tension de l'accordeur.

Réglages du mode d'affichage

Sélectionnez l'un des quatre modes d'affichage indiquant si votre instrument est accordé ou non. Le réglage par défaut est le mode Traditionnel.

1. Appuyez sur le bouton DISPLAY/BRIGHT.

La valeur actuelle clignotera pendant plusieurs secondes dans l'affichage de la note.

1. Tant que le réglage est affiché, appuyez sur le bouton DISPLAY/BRIGHT pour sélectionner un mode d'affichage.

Chaque fois que vous appuyez sur le bouton DISPLAY/BRIGHT, le réglage est cycliquement effectué comme suit.

Dans tous les modes d'affichage, les diodes de guide d'accord indiquent si la hauteur est trop élevée ou trop BASSE. Quand la hauteur de la note est correcte, les diodes et < s s'allument toutes deux. Si la note est trop BASSE, la diode s'allume; si la note est trop haute, la diode < s s'allume.

1: Traditionnel

Accordez votre instrument jusqu'à ce que la diode au centre de l'indicateur à diodes s'illumine fortement.

Les diodes de l'indicateur s'allument du centre vers la droite si la note est trop haute. Si la note est trop basse, les diodes s'allument du centre vers la gauche.

Trop bas.

Juste.

Trop haut.

2: Stroboscopique

Accordez votre instrument de sorte que le mouvement des diodes cesse. Le mode d'affichage stroboscopique est plus précis et produit donc un accord plus rigoureux de votre instrument.

Les diodes s'allument et défilent de gauche à droite si la note est trop haute et de droite à gauche si la note est trop basse.

Trop bas.

Juste.

Trop haut.

3: Semi-stroboscopique

Accordez votre instrument de sorte que le défilerement des diodes cesse et que seule la diode centrale soit allumée.

Les diodes à droite de l'indicateur clignotent si la note est trop haute et les diodes à gauche de l'indicateur clignotent si la note est trop BASSE.

Trop bas.

Juste.

Trop haut.

4: Miroir

Accordez votre instrument jusqu'à ce que la diode au centre de l'indicateur à diodes s'illumine fortement.

Plus la différence d'accord est importante, plus les diodes allumées d'un côté ou de l'autre s'éloignent du centre.

1. Quand le réglage est terminé, attendez environ deux secondes - sans appuyer sur chaque bouton.

L'affichage de la note clignote deux fois pour indiquer que le mode d'affichage est réglé. Le Pitchblack XS reviendra automatiquement en mode accordeur.

Astuce : Le réglage du mode d'affichage sera conservé, même si l'alimentation est coupée.

Réglages du mode de luminosité

Règle la luminosité (sur deux niveaux) de l'affichage. À la sortie d'usine, la luminosité d'affichage est réglée sur le niveau plus intense.

1. Maintenez enfoncé le bouton DISPLAY/BRIGHT.

La luminosité de l'affichage change alors. Le Pitchblack XS reviendra automatiquement en mode accordeur.

Astuce : Le réglage du mode de luminosité est conservé même quand vous débranchez l'adaptateur secteur.

Fiche technique

Gamme: 12 notes tempérament égal

Plage de détection: E0 (20,60 Hz) à C8 (4.186 Hz)

Hauteur de référence: A4 = 436 à 445Hz (paliers de 1Hz)

Précision de détection: + / - 0,1 centième (mode d'affichage: stroboscopique)

Impédance d'entrée: 1 Mohm (accordeur activé)

Prises: INPUT (prise jack mono de 6,3mm)

BYPASS (prise jack mono de 6,3mm)

DC 9V IN

Alimentation: adaptateur secteur (9 V)

(vendus séparation)

Consommation: 40mA maximum

Dimensions (L × P × H) : 70 × 80 × 47 ~mm (y compris les saillies)

Poids: 198g

Accessoire fournis: Avis au client (Cher client), Précautions, Pieds en

caoutchouc (1 feuille)

Accessoires (vendus séparément) : Adaptateur secteur (9V,,0mA)

• Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans préavis en vue d'une amélioration.
• Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur détenteur respectif.
