Pitchblack XS - DJ-Ausrüstung KORG - Kostenlose Bedienungsanleitung

Produkttyp	Chromatischer Stimmgerät für Musikinstrumente
Marke	Korg
Modell	Pitchblack XS
Kategorie	DJ-Ausrüstung
Abmessungen (B × T × H)	70 × 80 × 47 mm
Gewicht	198 g
Stromversorgung	Netzadapter 9 V (nicht im Lieferumfang)
Stromverbrauch	40 mA max.
Erkennungsbereich	E0 (20,60 Hz) bis C8 (4 186 Hz)
Referenztonhöhe	A4 = 436 bis 445 Hz (in 1-Hz-Schritten einstellbar)
Erkennungsgenauigkeit	± 0,1 Cent (Stroboskop-Modus)
Eingangsimpedanz	1 MΩ (Stimmgerät aktiviert)
Eingang	6,35 mm Mono-Klinkenbuchse (INPUT)
Ausgang	6,35 mm Mono-Klinkenbuchse (BYPASS)
Anzeigemodi	Traditionell, Stroboskop, Halbstroboskop, Spiegel
Hauptfunktionen	Chromatisches Stimmen, Einstellung der Referenztonhöhe, Bypass-Umschaltung (True oder Buffer), Helligkeitseinstellung, automatische Abschaltung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Nur einen von Korg empfohlenen 9-V-Netzadapter verwenden. Nicht Feuchtigkeit oder extremen Temperaturen aussetzen.
Ersatzteile und Reparierbarkeit	Im Falle einer Störung wenden Sie sich an ein autorisiertes Korg-Servicecenter. Keine vom Benutzer austauschbaren Teile.
Allgemeine Informationen	12-Ton gleichstufige Stimmung. Mitgeliefertes Zubehör: Gummifüße, Kundenmitteilung. Werkseinstellungen: 440 Hz, Traditioneller Modus, hohe Helligkeit.

Häufig gestellte Fragen - Pitchblack XS KORG

Wie schalte ich das Korg Pitchblack XS Stimmgerät ein?

Schließen Sie ein Instrumentenkabel an die INPUT-Buchse an. Das Stimmgerät schaltet sich automatisch ein. Drücken Sie den Schalter TUNER ON/OFF, um den Stimmmodus zu aktivieren.

Wie stelle ich die Referenztonhöhe (Kalibrierung) ein?

Drücken Sie die CALIB-Taste. Der aktuelle Wert blinkt. Drücken Sie erneut CALIB, um durch die Frequenzen von 436 bis 445 Hz zu blättern. Warten Sie 2 Sekunden zur Bestätigung.

Welche Anzeigemodi sind verfügbar?

Vier Modi: Traditionell, Stroboskop, Halbstroboskop und Spiegel. Zum Wechseln drücken Sie DISPLAY/BRIGHT, während die Einstellung blinkt.

Wie stelle ich die Helligkeit der Anzeige ein?

Halten Sie die DISPLAY/BRIGHT-Taste gedrückt, um zwischen zwei Helligkeitsstufen umzuschalten.

Was ist der Unterschied zwischen True Bypass und Buffer Bypass?

Der True Bypass leitet das Eingangssignal direkt und unverändert weiter. Der Buffer Bypass verwendet eine Pufferschaltung, die die Signaldynamik bei langen Kabeln oder mehreren Pedalen bewahrt. Die Wahl erfolgt über den seitlichen Schalter.

Wie setze ich die Werkseinstellungen zurück?

Halten Sie die CALIB-Taste gedrückt und drücken Sie beim Einschalten TUNER ON/OFF. Die Einstellungen kehren zurück zu 440 Hz, Traditioneller Modus, hohe Helligkeit.

Welchen Netzadapter soll ich verwenden?

Verwenden Sie einen 9-V-Netzadapter mit Mittelpol negativ (②-①) und ausreichender Strombelastbarkeit. Keinen anderen Adapter verwenden, um Schäden am Gerät zu vermeiden.

Funktioniert das Stimmgerät mit einem Bass oder einer akustischen Gitarre?

Ja, es erkennt Töne von E0 (20,60 Hz) bis C8 (4 186 Hz) und deckt damit die meisten Instrumente ab. Für akustische Gitarre verwenden Sie ein externes Mikrofon, das an den Eingang angeschlossen wird.

Was bedeutet die LED-Anzeige während des Stimmens?

Die LEDs zeigen an, ob der Ton zu hoch (LEDs rechts) oder zu tief (LEDs links) ist. Im traditionellen Modus leuchtet die mittlere LED, wenn der Ton stimmt. Konsultieren Sie das Handbuch für die jeweiligen Modi.

Wie reinige ich das Stimmgerät?

Ziehen Sie das Gerät ab und wischen Sie es mit einem trockenen, weichen Tuch ab. Verwenden Sie keine Flüssigkeiten, Lösungsmittel oder Scheuermittel.

BEDIENUNGSANLEITUNG Pitchblack XS KORG

Teile des Pitchblack XS 3

Anschlisse 3

Stimmvorgang 4

Einstellen der Referenzthonhe 5

Einstellen des Anzeigemodus. 6

Einstellen der Helligkeit 7

Technische Daten 8

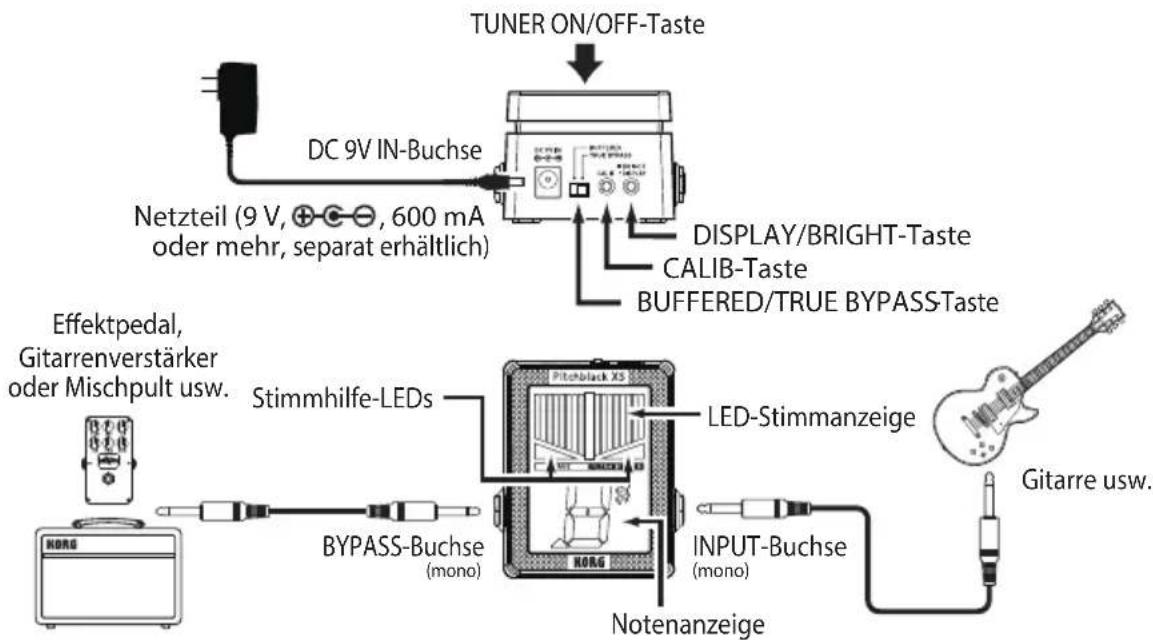

Teile des Pitchblack XS

Anschlüsse

Schalten Sie vor dem Herstellen irgendwelcher Verbindungen alle Geräte aus, um Geräteschäden zu vermeiden.
INPUT und BYPASS sind als Mono-Buchsen ausgeführrt. Stereokabel (TRS) sind nicht geeignet.

DC 9V IN-Buchse

Zum Anschluss eines separat erhaltlichen Netzteils (9V+). Verwendung eines nicht von Korg empfohlenen Netzteils kann Funktionstörungen und Schaden zur Folge haben.

INPUT-Buchse

Schließen Sie das vom InstrumentCOMMende Kabel an die INPUT-Buchse des Stimmgerats an. Das Gerat schaltet sich ein, sobald Sie ein Kabel in die INPUT-Buchse stecken. AnschlieBend blinkt eine Sekunden lang die eingestellte Referenztonhoe in der Notenanzeige. Beim Beschalten der INPUT-Buchse wird das Gerat eingeschaltet, befindet sich noch nicht im Stimmgeratmodus. Zum Aktivieren des Stimmgeratmodus drucken Sie die TUNER ON/OFF-Taste.

BYPASS-Buchse

Schlieben Sie hier das von der BYPASS-Buchse Ihres Effektpedals bzw. Verständers usw.COMMENe Kabel an. Bei eingeschalteten Stimmgerat wird das Signal von der INPUT-Buchse stummgeschaltet, um ein leises Stimmen zu ermögenlichen. Das Signal wird über diese Buchse ausgegeben, wenn das Stimmgerat ausgeschaltet ist.

BUFFERED/TRUE BYPASS-Taste

Sie schaltet zwischen Ultra-Buffer-Bypass undECHTEM Bypass um.

Der Ultra-Buffer-Schaltkreis erweitert den Dynamikbereich des Sounds und verhindert, dass der Sound bei Verwendung eines längeren Kabels oder mehrerer Pedale zu)dunn wird.

1. Drücken Sie die TUNER ON/OFF-Taste, um das Stimmgerät zu aktivieren.

Die LED-Stimmanzeige oder die Notenanzeige leuchtet auf.

Das an der INPUT-Buchse anliegende Signal wird nicht an der BYPASS-Buchse ausgegeben.

Tipp: Die TUNER ON/OFF-Taste arbeitet nur, wenn ein Instrument an der INPUT-Buchse angeschlossen ist.

1. Falls nötig,ändern Sie die Referenztonhöhe und den Anzeigemodus. (Seite 19 „Einstellen der Referenztonhöhe“, Seite 20 „Einstellen des Anzeigemodus“)
2. Spieler Sie mit dem Instrument einen einzelnen Ton und stimmen Sie es, bis der betreffende Tonyme in der Notenanzeige zu sehen ist.

In der Notenanzeige wird die Note angezeigt, die der gespielten Note am nachsten liegt.

1. Stimmen Sie das Instrument mit Hilfe der LED-Stimmanzeige.

Wie das Stimmgerät die aktuelle Stimmung und Abweichungen von der Solltonhöhe anzeigt, hängt vom gewährten Anzeigemodus ab. (Seite 20 „Einstellen des Anzeigemodus").

1. Drücken Sie nach dem Stimm den TUNER ON/OFF-Taste ein weiteres Mal, um das Stimmgerät auszuschalten.

Die LED-Stimmanzeige oder die Notenanzeige erlischt. Das an der INPUT-Buchse anliegende Signal wird an der BYPASS-Buchse ausgegeben.

Tipp: Die Einstellungen von Referenzthonhe, Anzeigemodus und Helligkeit bleiben auch nach Entfernen des Netzteils erhalten.

Tipp: Zum Rücksetzen auf die Werkseinstellungen (Referenztonhöhe = 440 Hz, Anzeigemodus = regular, Helligkeit = brighter) halten Sie die CALIB-Taste gedrückt, und schalten Sie das Stimmgerät mit dem TUNER ON/OFF-Schalter ein.

Einstellen der Referenztonhöhe

Die Referenzthonhe zum Stimmen (Note A in der Mitte der Klaviatur = A4) lasst sich im Bereich von 436-445 Hz einstehen. Beim Pitchblack XS ist werksseitig eine Referenzthonhe von A = 440Hz eingesetzt.

1. Drucken Sie die CALIB-Taste.

Die aktuelle Einstellung blinkt einige Sekunden lang in der Notenanzeige.

1. Erscheint die aktuelle Einstellung im Display, drücken Sie die CALIB-Taste, um die Referenztonhöhe zu ändern.

Bei jeder Betätigung der CALIB-Taste wird nach folgenden Schema weitergeschaltet:

0:440Hz
1:441Hz
2:442Hz
3:443Hz
4:444Hz
5:445Hz
6:436Hz
7:437Hz
8:438Hz
9:439Hz

1. Warten Sie nach Vornehmen der Einstellung etwa zwei Sekunden lang und drücken Sie derweil keine Tasten.

Die Notenanzeige bestätigt die erfolgte Einstellung der Referenztonhöhe durch dreimaliges Blinken. Das Pitchblack XS schaltet automatisch in den Stimmgerätmodus zurück.

Tipp: Die so eingestellte Referenzthonhe bleibt auch nach dem Ausschalten gespeichert.

Einstellen des Anzeigemodus

Wahlen Sie einen der vier Anzeigemodi, um die Stimmung Ihres Instruments anziegen zu halten. Die werkseitige Einstellung ist Normale-Modus.

1. Drucken Sie die DISPLAY/BRIGHT-Taste.

Die aktuelle Einstellung blinkt eine Sekunden lang in der Notenanzeige.

1. Drücken Sie die DISPLAY/BRIGHT-Taste, während diese Einstellung angezeigt wird, um den gewündsten Anzeigemodus zu wahren.

Bei jeder Betätigung der DISPLAY/BRIGHT-Taste wird zum jeweils nachsten der vier Modi weitergeschaltet.

Bei allen Anzeigemodi zeigen die Stimmhilfe-LEDs an, ob die Stimmung zu hoch oder zu tief ist. Bei korrekter Stimmung leuchten sowohlals auch. Ist die Stimmung zu tief, leuchtet -ist die Stimmung zu hoch

1: Normale

Stimmen Sie Ihr Instrument, bis die LED in der Mitte der LED-Stimmanzeige leuchtet.

Ist die Stimmung zu hoch, leuchten die LEDs auf der Anzeige von der Mitte nach rechts - ist sie zu tief, leuchten sie von der Mitte nach links.

Zutief.

Richtig gestimmt.

Zu hoch.

2:Stroboskop

Stimmen Sie Ihr Instrument, bis die LEDs stillstehen. Da die Stroboskopanzeige genauer ist, können Sie exakter stimmen.

Die LEDs leuchten von links nach rechts laufend auf, wenn die Stimmung zu hoch ist, und von rechts nach links, wenn sie zu tief ist.

Zutief.

Richtig gestimmt.

Zu hoch.

3: Halb-Stroboskop

Stimmen Sie Ihr Instrument, bis die LEDs stillstehen und nur die mittlere LED leuchtet.

Die LEDs rechts blitzen bei zu hoher Stimmung, die LEDs links bei zu tiefer Stimmung.

Zutief.

Richtig gestimmt.

Zu hoch.

4: Spiegel

Stimmen Sie Ihr Instrument, bis die LED in der Mitte der LED-Stimmanzeige leuchtet.

Je größter die Tonhöhenabweichung,esto weiter auBen leuchten die LEDs der jeweiligen Seite.

Zutief.

Richtig gestimmt.

Zu hoch.

1. Warten Sie nach Vornehmen der Einstellung etwa zwei Sekunden lang und drücken Sie derweil keine Tasten.

Die Notenanzeige bestätigt die Einstellung des Anzeigemodus durch zweimaliges Blinken. Das Pitchblack XS schaltet automatisch in den Stimmgerätmodus zurück.

Tipp: Die Anzeigemoduseinstellung bleibt auch beim Ausschalten gespeichert.

Einstellen der Helligkeit

Die Helligkeit des Displays kann in zwei Stufen eingestellt werden. Werksseitig ist die hellere Einstellung vorgegeben.

1. Halten Sie die DISPLAY/BRIGHT-Taste gedrückt.

Die Helligkeit der Notenanzeige ändert sich. Das Pitchblack XS schaltet automatisch in den Stimmgerätmodus darüber.

Tipp: Die eingestellte Helligkeit bleibt auch nach Entfernen des Netzteils erhalten.

Technische Daten

Skala: 12 Noten gleichschwebende Stimmung

Erkennungsbereich: E0 (20,60 Hz)-C8 (4.186 Hz)

Referenzthonhe: A4=436-445 Hz (1-Hz-Schritte)

Messgenauigkeit: + / - 0,1 Cent (Anzeigemodus: Stroboskop)

Eingangsimpedanz: 1 MOhm (Stimmgeräteingeschaltet)

Anschlussbuchsen: INPUT-Buchse (6,3 mm Mono-Klinkenbuchse)

BYPASS-Buchse (6,3 mm Mono-Klinkenbuchse)

DC 9V IN-Buchse

Stromversorgung:Netzteil (9V, ）

(separat erhaltlich)

Leistungsaufnahme: maximal 40mA

Abmessungen (B × T × H) .. 70 × 80 × 47 ~mm (inklusive hervorstehende Partien)

Gewicht: 198g

Lieferumfang: Kundeninformation (Sehr geehrte(r) Kunde/-in),

Vorsichtsmaßnahmen, Gummifüsse (1 Blatt)

Zubehör (separatehaldlich):Netzteil (9V,十,00+mA)

• Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

• Alle Firmen- und Produktnamen usw. sind Warenzeichen oder eingetragene Warenzeichen der betreffenden Eigentümer.
