Type de produit	Haut-parleur coaxial 2 voies
Marque	KICKER
Modèle	KSC270
Impédance nominale	4 Ω
Puissance maximale	100 W
Puissance continue (RMS)	15-50 W
Sensibilité	35 dB (1 W/1 m)
Réponse en fréquence	300 Hz - 20 kHz
Diamètre du haut-parleur de graves	2,75 po (70 mm)
Profondeur de montage supérieure	1,25 po (32 mm)
Matériau du cône du grave	Papier composite
Matériau de la suspension	Caoutchouc
Grille incluse	Non
Type d'aimant du tweeter	Non spécifié
Matériau du dôme du tweeter	Soie (d'après modèles similaires)
Câblage recommandé	Fil de calibre 16 ou supérieur
Installation	Montage sans enceinte, isolez l'avant et l'arrière du haut-parleur
Entretien	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques
Sécurité	Ne pas dépasser la puissance nominale ; respectez les lois locales sur le volume sonore
Garantie	Consultez votre revendeur ou distributeur KICKER

FOIRE AUX QUESTIONS - KSC270 KICKER

Quelle est la puissance recommandée pour le KSC270 ?

La puissance continue (RMS) recommandée est de 15 à 50 watts par haut-parleur. La puissance maximale est de 100 watts. Utilisez un amplificateur ou une source conçue pour une charge de 4 ohms.

Puis-je utiliser le KSC270 avec un amplificateur de 2 ohms ?

Non, le KSC270 a une impédance nominale de 4 ohms. Assurez-vous que votre amplificateur est prévu pour une charge de 4 ohms par canal pour éviter tout dommage.

Comment installer le KSC270 dans ma voiture ?

Le KSC270 est conçu pour un montage sans enceinte. Installez-le dans un emplacement standard ou une chambre arrière isolée. Utilisez l'adaptateur de montage inclus si nécessaire. Assurez-vous que le haut-parleur ne gêne pas les mécanismes de la portière et que les vis ne percent pas de réservoir ou de câbles.

Quel type de câble utiliser pour le câblage ?

Nous recommandons d'utiliser du fil de calibre 16 (ou supérieur). Connectez le fil aux bornes en respectant la polarité. Pour un câblage stéréo standard, l'impédance minimale par canal est de 4 ohms.

Que faire si le haut-parleur ne produit aucun son ?

Vérifiez les connexions de câblage, la polarité, et que l'amplificateur ou la source est allumée. Testez avec une autre source. Si le problème persiste, consultez la notice ou contactez le service client KICKER.

Comment nettoyer le haut-parleur KSC270 ?

Nettoyez le haut-parleur avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs ou de solvants qui pourraient endommager le cône ou la suspension.

Le KSC270 est-il résistant à l'eau ?

Non, le KSC270 n'est pas conçu pour être étanche. Il est destiné à un usage intérieur dans un véhicule, à l'abri de l'humidité excessive.

Puis-je utiliser le KSC270 sans enceinte ?

Oui, les haut-parleurs coaxiaux KICKER KS sont spécialement conçus pour un montage sans enceinte. Assurez-vous simplement d'isoler le son avant et arrière du haut-parleur.

Quelle est la garantie du KSC270 ?

La garantie varie selon le pays. Contactez votre revendeur ou distributeur KICKER pour connaître les conditions spécifiques applicables à votre région.

Où puis-je télécharger la notice complète du KSC270 ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger directement depuis la page du produit KSC270.

MODE D'EMPLOI KSC270 KICKER

Haut-parleurs Coaxiaux KS

Overview. 3

Spécifications. 4

Installation 5

Wiring 5

Mounting. 8

Warranty 12

Vos haut-parleurs de KS coaxiaux ont été conçus pour l'environnement automobile dur. L' Haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir. Nous espérons que vous aurez la chance d'associer ces nouveaux composants améliorés destinés aux audiophiles avec nos tout nouveaux amplificateurs intelligents KEY et un sub KICKER pour une expérience audio que vous n'oublierez pas!

Modèle: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Conception du haut-parleur 2 voies 2 voies 2 voies 2 voies
Crave [po; mm, 2-3/4, 70.8-1/2, 89.4, 100.4x8, 100x160-4x10, 100x250-6-1/4, 130
Médim [po; mm]
Agu. [po; mm] -1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3,	4	4	4	4	4	4
Impedance nominale [Ω]	4	4	4	4	4	4
Pussance maxime [W]	100	100	150	150	150	150
Pussance continue [watts hms]	15-50	15-50	15-75	15-75	15-75	15-75
Sonsilie [1 W, 1 m]	35	38	38	38	38	38
Roponaor fiquenza [lb]	300-20k	30-20k	30-20k	50-20k	45-20k	45-21k
Diamotou rôx du montage [po; mm]	2-3/8, 6/8-1/6, 7/8	8-11/6, 9/4	7x5-5/6, 10x1x151	3-7/8-9-3/6, 99x238	4-1/2, 115
Poulonde du montage supérieur [po; mm]	1-1/4, 32	1-5/8, 42	1-13/18, 46	1-11/18, 44	2-3/8, 81	1-3/4, 45
Poulonde du montage interneur [po; mm]	-	1-7/8, 49	2-1/18, 57	2-57	2-13/18, 71	2-52
Poulberance du haut parleur des aigu [po; mm]	0	1/16, 2	0	1/16, 2	0	0
Grilles	Non	Non	Qu	Non	Non	Qu
Matéria l'almonté du haut parleurs aigu	-	Nodymc	Nodymc	Nodymc	Nodymc	Nodymc
Matéria du clône du haut-parleurs des aigu	-	Soe	Soe	Soe	Soe	Soe
Forme du haut-parleurs des aigu	-	Dôme équilère	Dôme équilère	Dôme équilère	Dôme équilère	Dôme
Matére du clône du haut parleurs des graves	Papier composée Polypropylene	Polypropylene	Polypropylene	Polypropylene	Polypropylene	Polypropylene
Matére du l'arcinie du haut parleur des graves	Caulichoux	Caulichoux	Caulichoux	Caulichoux	Caulichoux	Caulichoux

Modele:	KSC650	KSC670	KSC680	KSC690	KSC6930
Conception du haut parfait	2 voics	2 voics	2 voics	2 voics	3 voics
Gravit [po : mm]	6-1/2, 160	6-2/4, 165	6x8, 180x200	6x8, 180x230	6x8, 160x230
Medium [po : mm]	-	-	-	-	1, 25
Agu [po : mm]	3/4, 20	3/4, 20	3/4, 20	1, 25	3/4, 20
Impedance nominale [Ω]	4	4	4	4	4
Pulsance maxima [N]	200	250	150	300	300
Pulsance combus [watts RMS]	15-100	15-100	15-75	15-150	15-150
Sensibilité [1 W, 1 m]	90	90	90	92	92
Réponse en fréquence [Hz]	43-2'k	40-21k	45-21k	30-21k	30-21k
Diamètre ou l'ode montage [po : mm]	4-13/6, 123	5-9/18, 121	5x7-3/18, 127x132	5-11/18x8-7/18, 141x215	5-11/18x8-7/16, 177x215
Prolondeur du montage supérieur [po : mm]	1-3/6, 16	1-13/18, 76	2-1/4, 58	3-3/6, 31	3-1/8, 80
Prolondeur du montage intérieur [po : mm]	2-3/16, 84	2, 50	2-5/8, 57	5-11/18, 33	3-5/8, 92
Prot. batacun du haut-parcour des aigu [po : mm]	0	0	1/16, 2	0	0
Grilles	Ou	Oui	Non	Oui	Oui
Matéria aimanté du haut parcles aigu	Néodyne	Néodyne	Néodyne	Néodyne	Néodyne
Matérie du dôme du haut parcles aigu	Soie	Soie	Soie	Soie	Soie
Forme du haut parcle aigu	Déme	Déme	Déme	Déme	Déme
Matéria du dôme du haut parcles des grasses	Polypropylene	Polypropylene	Polypropylène	Polypropylène	Polypropylène
Matéria du l'ocaine du haut-parcours des grasses	Oscourcous	Oscourcous	Oscourcous	Oscourcous	Oscourcous

Câblage

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplificateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplificateur est prévu pour un fonctionnement à 4 ohms.

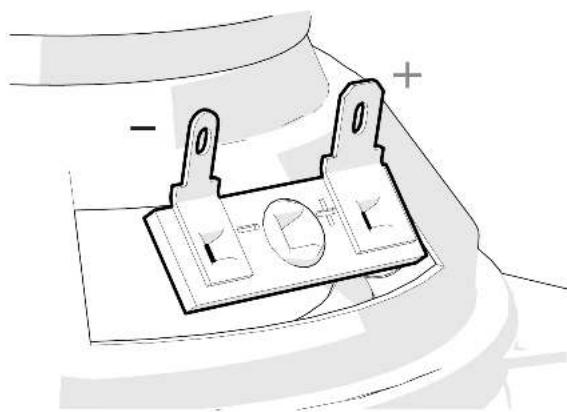

Connectez le câblage aux bornes.

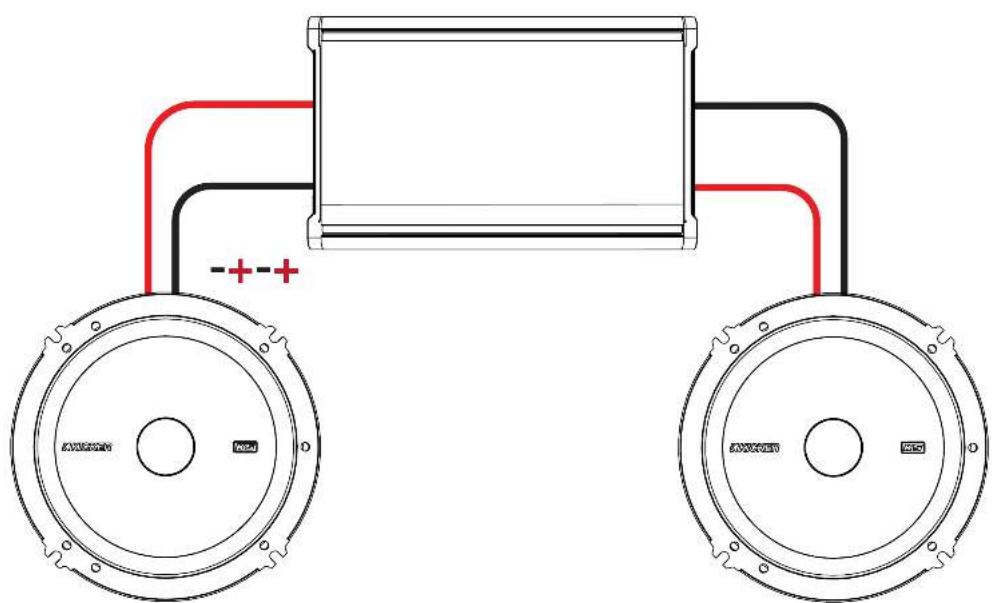

Câblage stéréo standard

impédance minimale de 4 ohms par canal

Câblage parallèle

Deux haut-parleurs à une parallèle seule

Deux haut-parleurs à une chaîne seule

Les coaxiaux Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Si vous remplacez les haut-parleurs d'usine dans leur emplacement d'origine par le KSC65, KSC67 ou KSC69, vous devrez peut-être utiliser l'adaptateur polyvalent inclus ou le modifier de telle sorte qu'il s'adapte aux modèles de vis requis. Vous devrez peut-être également agrandir les ouvertures des enceintes et pré-percer de nouveaux trous de vis à l'aide d'une mèche de 7/64" (2,5 mm). Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les cables, et ne gênent aucune autre pièce mécanique à l'arrière de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

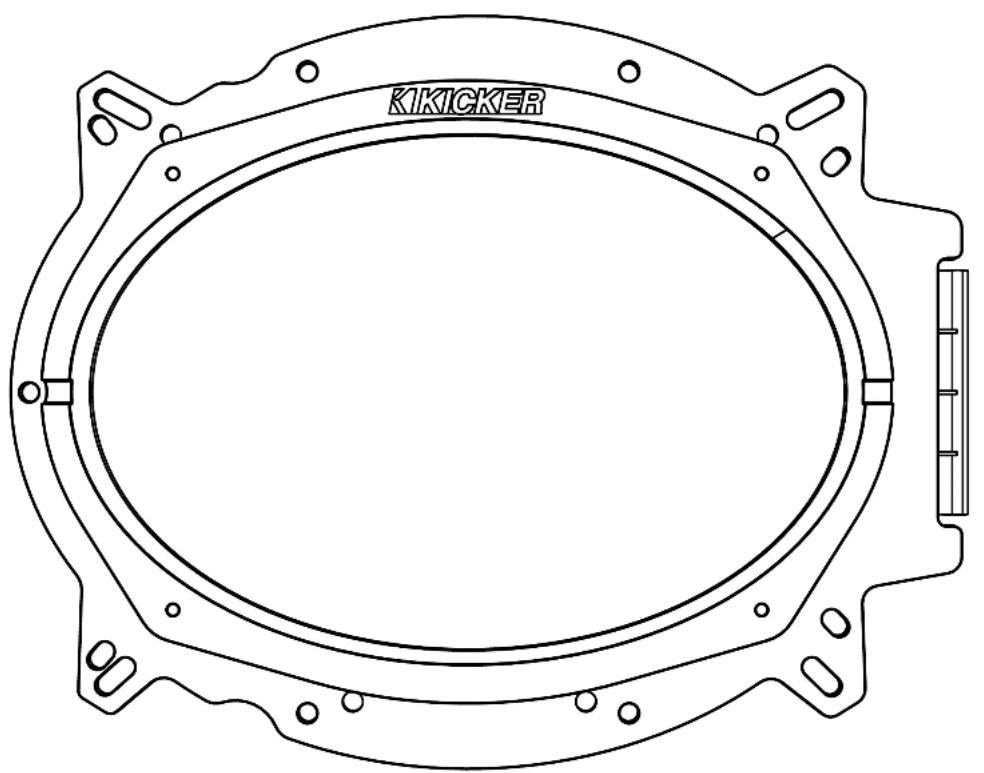

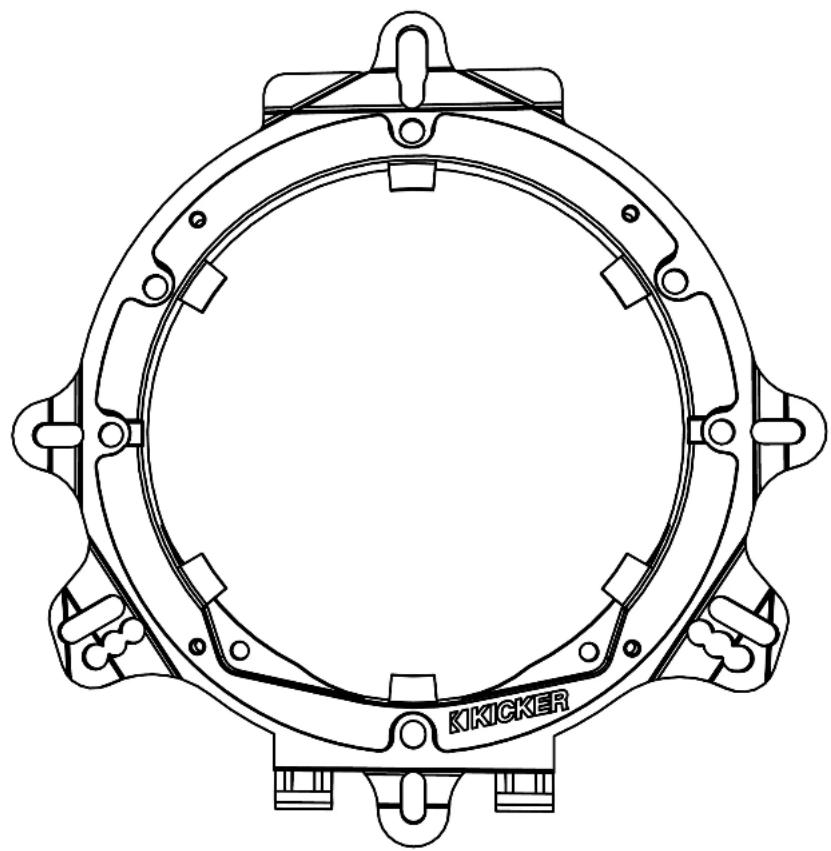

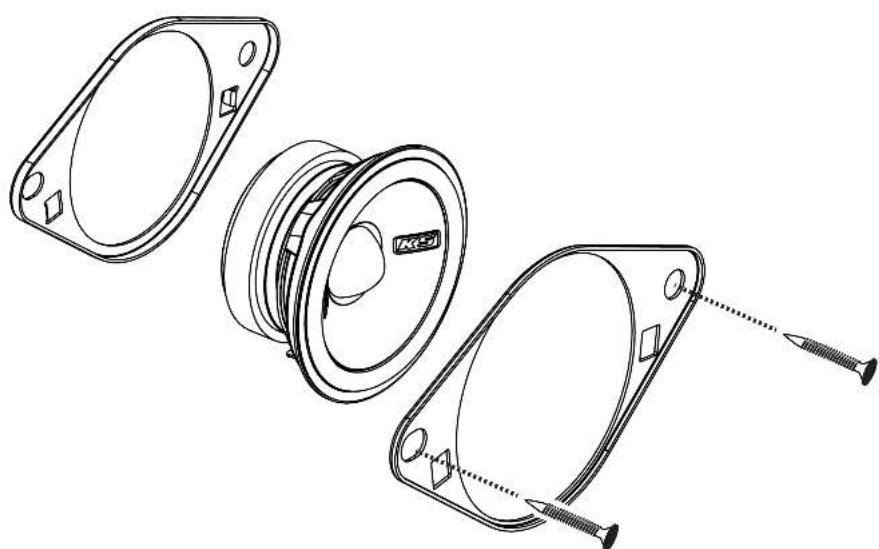

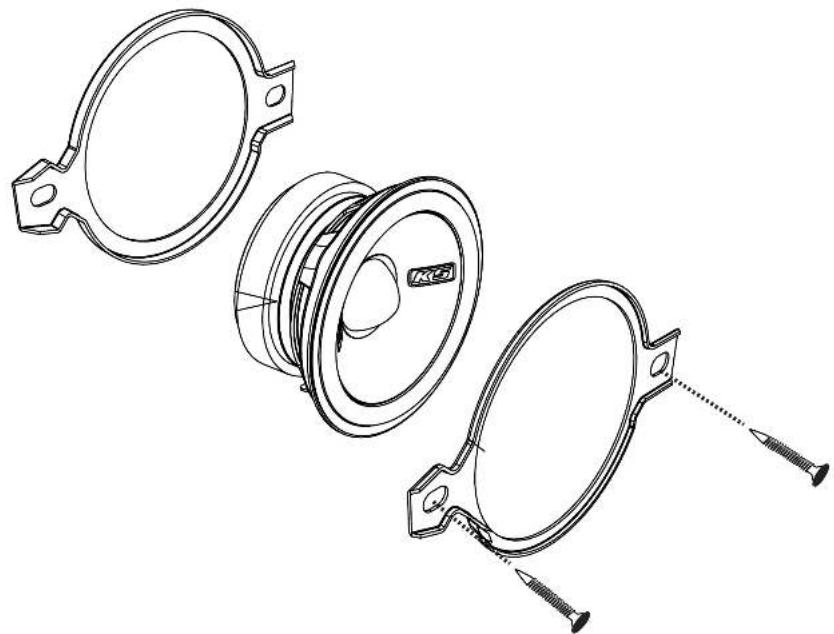

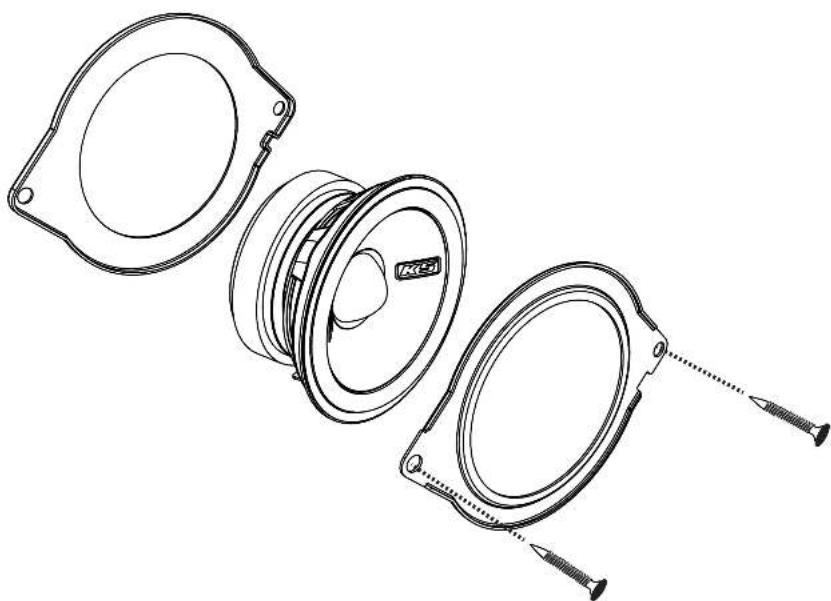

Ces adaptateurs multi-supports aideront à accueillir les haut-parleurs KS dans des emplacements d'usine ou personnalisés. Vous devrez peut-être couper des pièces ou autrement modifier ces adaptateurs pour les adapter à votre véhicule ou à votre application.

KS65/KS67 ADAPTATEUR KS69 ADAPTATEUR

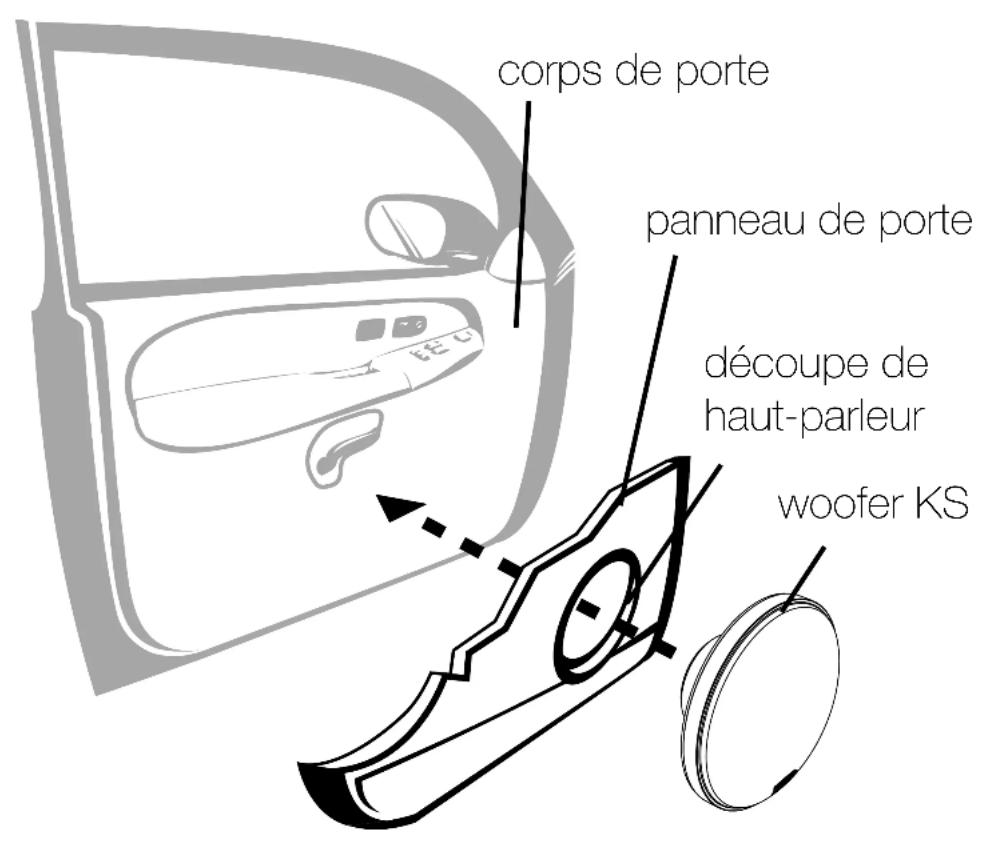

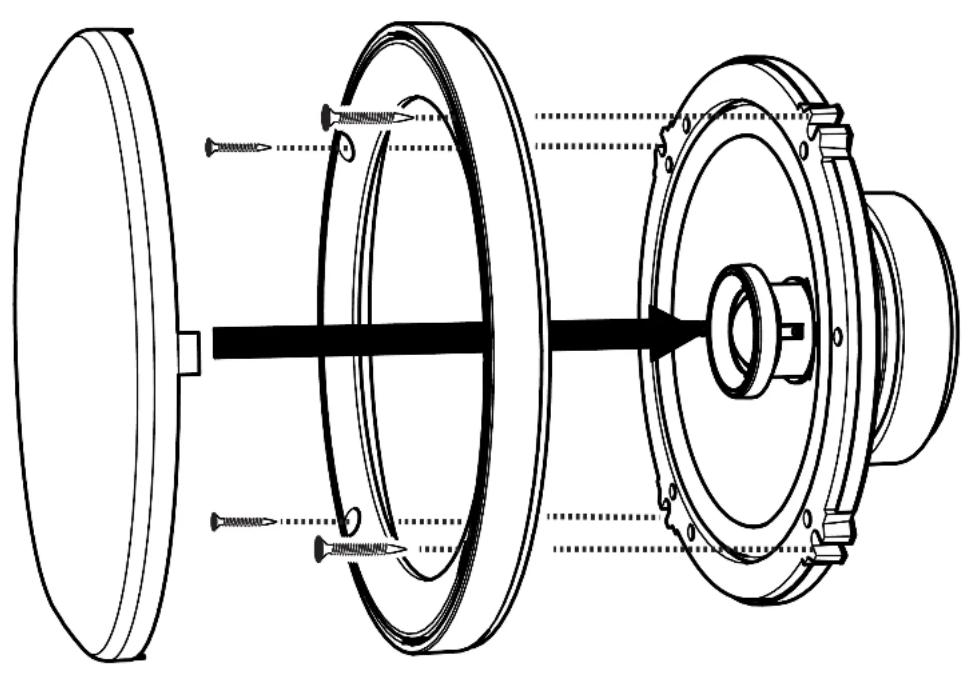

Fixez le haut-parleur à l'endroit désiré.

Übersicht 35

Leistung 36

Installation 37

Verkabelung 37

Montage 40

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

L'expression " carburant pour vivre plein pot " fait référence au dynamisme de la marque KICKER d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum (vive plein pot) dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos clients le " carburant pour vivre plein pot " dans l'aspect " installation audio de véhicule " de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
