MODE D'EMPLOI 5304493868 FRIGIDAIRE

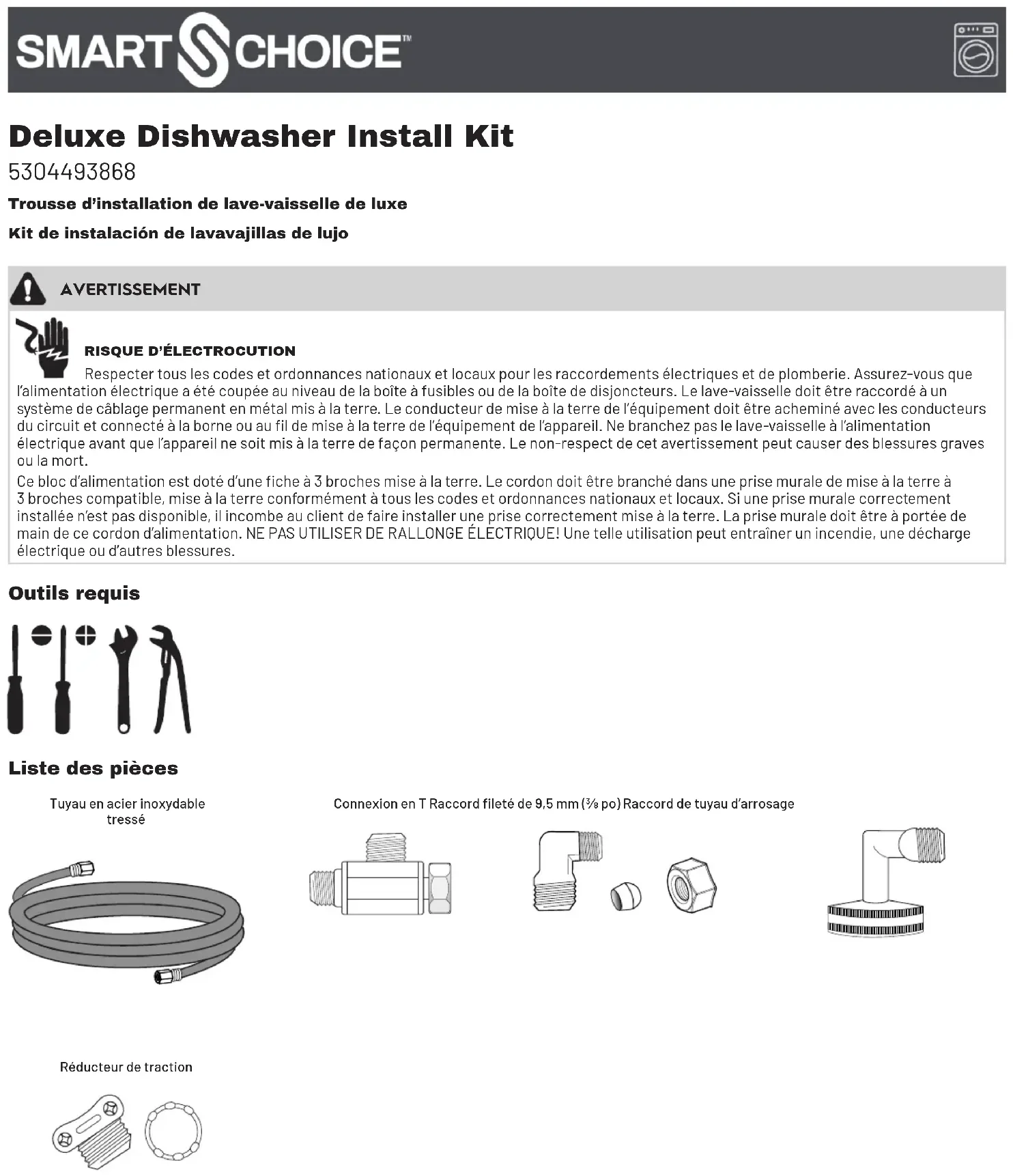

Trousse d'installation de lave-vaisselle de luxe

Trousse d'installation de lave-vaisselle de luxe

Respecter tous les codes et ordonnances nationaux et locaux pour les raccordements électriques et de plomberie. Assurez-vous que l'alimentation électrique a été coupée au niveau de la boîte à fusibles ou de la boîte de disjoncteurs. Le lave-vaisselle doit être raccordé à un système de câblage permanent en métal mis à la terre. Le conducteur de mise à la terre de l'équipement doit être acheminé avec les conducteurs du circuit et connecté à la borne ou au fil de mise à la terre de l'équipement de l'appareil. Ne branchez pas le lave-vaisselle à l'alimentation électrique avant que l'appareil ne soit mis à la terre de façon permanente. Le non-respect de cet avertissement peut causer des blessures graves ou la mort.

Ce bloc d'alimentation est doté d'une fiche à 3 broches mise à la terre. Le cordon doit être branché dans une prise murale de mise à la terre à 3 broches compatible, mise à la terre conformément à tous les codes et ordonnances nationaux et locaux. Si une prise murale correctement installée n'est pas disponible, il incombe au client de faire installer une prise correctement mise à la terre. La prise murale doit être à portée de main de ce cordon d'alimentation. NE PAS UTILISER DE RALLONGE ÉLECTRIQUE! Une telle utilisation peut entrainer un incendie, une décharge électrique ou d'autres blessures.

Outils requis Liste des pièces

Tuyau en acier inoxydable tressé

Connexion en T Raccord fileté de 9,5 mm (‰) Raccord de tuyau d'arrosage

Réducteur de traction

Important

• Fermez les conduites d'alimentation en eau chaude et froide.
• Ne serrez pas trop les connexions.

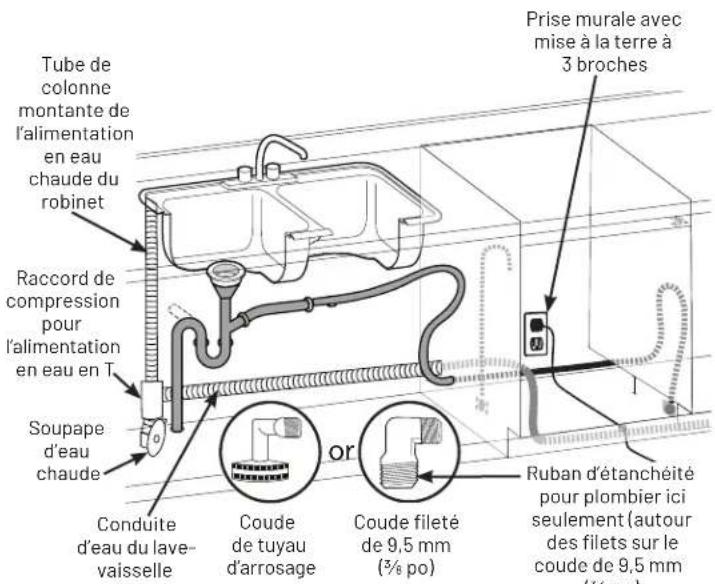

A. Repérez les conduites d'alimentation en eau chaude et froide sous l'évier de cuisine. B. Débranchez le tube de colonne montante d'eau chaude du robinet d'arrêt. C. Installez le raccord du tube de compression en T d'alimentation en eau à l'extrémité du tube de la colonne montante du robinet d'eau chaude. D. Raccordez le raccord à compression en T d'alimentation en eau au robinet d'arrêt d'eau chaude. E. Raccordez la conduite d'eau tressée en acier inoxydable au raccord d'alimentation en eau.

2. Connexion du lave-vaisse

Déterminez le type de robinet de remplissage d'eau utilisé sur votre lave-vaisselle :

Si la vanne est dotée d'un raccord fileté de 9,5 mm (3/8 po), suivez les étapes A à F. Si le lave-vaisselle est doté d'un raccord de tuyau d'arrosage, suivez les étapes F à J. - Ne serrez pas trop.

Raccord fileté de 9,5 mm (3/8 po)

A. Enroulez les fillets du coude avec deux tours de ruban d'étanchéité fournis dans la trousse pour assurer une connexion étanche. B. Branchez et serrez l'extrémité filétée du coude au robinet d'entrée d'eau du lave-vaiselle. C. Faites passer la ligne de flottaison tressée en acier inoxydable jusqu'que sous le lave-vaiselle. D. Retirez et jetez l'écrou de compression et la virole de compression du coude installé à l'étape B. E. Raccordez l'écrou de compression de 9,5 mm (3/8 po) sur la conduite d'eau en acier inoxydable tressée au coude installé à l'étape B ci-dessus.

Raccord de tuyau d'arrosage

F. Vérifiez que la rondelle du tuyau est dans le coude avant l'installation. G. Branchez le coude du tuyau d'arrosage à la valve d'entrée du lave-vaisselle. N'utilisez PAS le ruban d'étanchéité sur la valve d'entrée du lave-vaisselle. H. Serrez à la main le coude du tuyau d'arrosage sur la valve d'entrée du lave-vaisselle et ajoutez un quart de tour. I. Faites passer la ligne de flottaison tressée en acier inoxydable jusqu'que sous le lave-vaisselle. J. Raccordez l'écrou à compression de 9,5 mm (3/8 po) sur la conduite d'eau en acier inoxydable tressée au coude installé à l'étape G ci-dessus.

3. Vérifiez la présence de fuites

A. Ouvrez les robinets d'alimentation en eau chaude et froide sous l'évier. B. Inspectez soigneusement pour déceler toute fuite le long de TOUS les raccords. C. Serrez les connexions en cas de fuite.

RISQUE d'électrocution

Ne branche pas le cordon d'alimentation avant que toutes les étapes soient terminées.

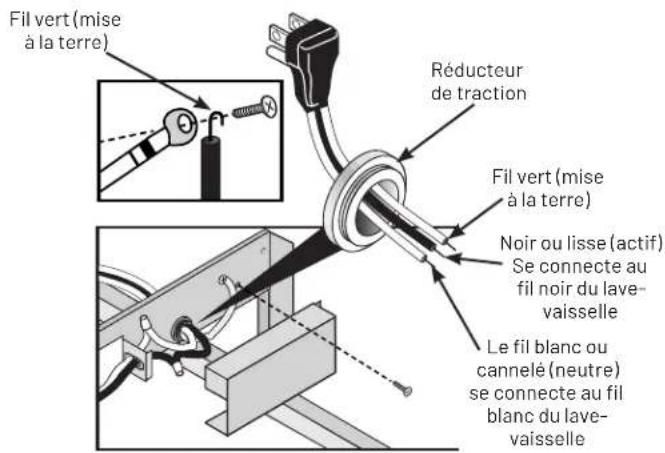

A. Assurez-vous que l'alimentation électrique est déconnectée au niveau de la boîte à fusibles ou de la boîte de disjoncteurs. B. Retirez le panneau d'accès au bas du lave-vaisselle. C. Retirez le couvercle de la boîte de jonction électrique situé derrière le panneau d'accès au bas du lave-vaisselle. Le câblage de connexion électrique pour le lave-vaisselle (fils NOIR et BLANC) est situé à l'intérieur de cette boîte de jonction. D. Repérez la bague de détendeur homologuée UL incluse dans la trousse de quincaillerie. Consultez la Figure 1. E. Retirez le contre-écrou de la bague de réduction de traction. Poussez la bague de décharge de tension dans l'ouverture ronde de la boîte de jonction pour stabiliser le câblage. Le contre-écrou doit être installé sur la bague de réduction de traction à l'intérieur de la boîte de jonction. Consultez la Figure 5. F. Insérez le cordon d'alimentation (fil exposé) dans la boîte à travers la bague de détendeur installée à l'étape E.

G. Pour fixer le fil de mise à la terre (identifié par un isolant VERT ou un fil nu) sur le cordon d'alimentation : Enroulez le fil de mise à la terre autour de la vis de mise à la terre et connectez le fil de mise à la terre dans la boîte de jonction. H. Connectez le fil sous tension (identifié par l'isolant NOIR ou lisse) du cordon d'alimentation au fil noir du lave-vaisselle à l'aide du capuchon de connexion fourni.

Remarque

Assurez-vous que tous les capuchons de connexion sont bien serrés.

1. Connectez le fil neutre du cordon d'alimentation (identifié par l'isolant NERVURE ou la couleur de l'isolant BLANC) au fil BLANC du lave-vaiselle avec le capuchon de connexion fourni. J. Serrez les vis de la bague de réduction de traction et le contre-écrou pour stabiliser le câblage du cordon d'alimentation. Vérifiez toutes les connexions pour vous assurer qu'elles sont bien fixées. Replacez le couvercle de la boîte de jonction. K. Rétablissez l'alimentation électrique à la boîte à fusibles ou à la boîte de disjoncteurs, puis branchez le cordon d'alimentation dans la prise. L. Vérifiez le bon fonctionnement en faisant fonctionner le lave-vaiselle pendant un cycle de remplissage, de lavage et de vidange. Inspectez à nouveau pour déceler les fuites (voir l'étape 3).

5304493868

Trousse d'installation de lave-vaisselle de luxe
