PMTK3080AF - Four à micro-ondes FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Marque	Frigidaire
Modèle	PMTK3080AF
Type de produit	Four à micro-ondes intégré
Couleur	Inox facile d'entretien
Kit de finition inclus	Oui, dimensions 30" x 18" (762 x 457 mm)
Dimensions de découpe (H x L x P)	16 3/4" - 17" x 24 3/4" - 25" x max 20" (42,5-43,2 x 62,9-63,5 x max 50,8 cm)
Poids approximatif	Environ 45 kg (100 lb)
Alimentation électrique	120 V / 60 Hz, prise standard
Puissance micro-ondes	Non spécifiée dans la notice (estimation 1000 W)
Capacité	Non spécifiée dans la notice (estimation 1,7 pi³ / 48 L)
Fonctions principales	Cuisson par micro-ondes, décongélation, réchauffage
Installation	Intégré dans une armoire ou au-dessus d'un four mural
Niveau de compétence requis pour l'installation	Compétences mécaniques et électriques de base
Sécurité	Débrancher avant installation ; verrouiller le panneau de service
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de produits abrasifs
Pièces détachées incluses	Cadre avant, conduit d'évacuation, rails de montage, vis
Réparabilité	Pièces disponibles via le service après-vente
Service client (États-Unis)	1-800-944-9044
Service client (Canada)	1-800-265-8352 (anglais) / 1-800-668-4606 poste 8199 (français)

FOIRE AUX QUESTIONS - PMTK3080AF FRIGIDAIRE

Quelles sont les dimensions exactes du kit de finition ?

Le kit de finition mesure 30 pouces (762 mm) de largeur, 18 pouces (457 mm) de hauteur et 1 3/5 pouces (40,9 mm) de profondeur.

Ce four à micro-ondes peut-il être installé au-dessus d'un four mural ?

Oui, à condition de respecter un dégagement d'au moins 3 pouces (7,6 cm) entre le four mural et le micro-ondes. Suivez les instructions d'installation du four mural et du kit intégré.

Quel type d'alimentation électrique est nécessaire ?

Le four à micro-ondes nécessite une prise électrique standard de 120 V / 60 Hz. Assurez-vous que le circuit est dédié et conforme aux codes locaux.

Puis-je installer ce four à micro-ondes moi-même ?

L'installation nécessite des compétences mécaniques et électriques de base. Si vous n'êtes pas à l'aise, faites appel à un professionnel qualifié. Débranchez toujours l'appareil avant toute manipulation.

Que faire si le cadre avant n'est pas de niveau après l'installation ?

Avant l'installation, vérifiez que le sol de l'ouverture est de niveau. Utilisez un niveau à bulle et ajustez si nécessaire. Des armoires inégales peuvent empêcher le kit de finition d'être coplanaire.

Comment nettoyer le four à micro-ondes et le kit de finition ?

Utilisez un chiffon doux et humide avec un détergent doux. Évitez les nettoyants abrasifs ou les éponges métalliques qui pourraient rayer la surface inox.

Où puis-je trouver des pièces de rechange pour ce modèle ?

Les pièces détachées sont disponibles via le service client Frigidaire. Contactez le 1-800-944-9044 (États-Unis) ou le 1-800-265-8352 (Canada) pour commander.

Ce four à micro-ondes est-il compatible avec tous les types d'armoires ?

Il est conçu pour une intégration dans une armoire ou un mur avec des dimensions de découpe spécifiques (hauteur 42,5-43,2 cm, largeur 62,9-63,5 cm, profondeur max 50,8 cm). Vérifiez les mesures avant l'achat.

Y a-t-il un mode d'emploi détaillé pour les fonctions de cuisson ?

La notice fournie avec l'appareil contient les instructions d'utilisation. Vous pouvez également télécharger le manuel complet au format PDF sur le site de Frigidaire.

Comment puis-je obtenir une traduction de la notice dans une autre langue ?

Sur le site notice-facile.com, vous pouvez demander une traduction en indiquant votre langue souhaitée et votre adresse email. Un fichier traduit vous sera envoyé.

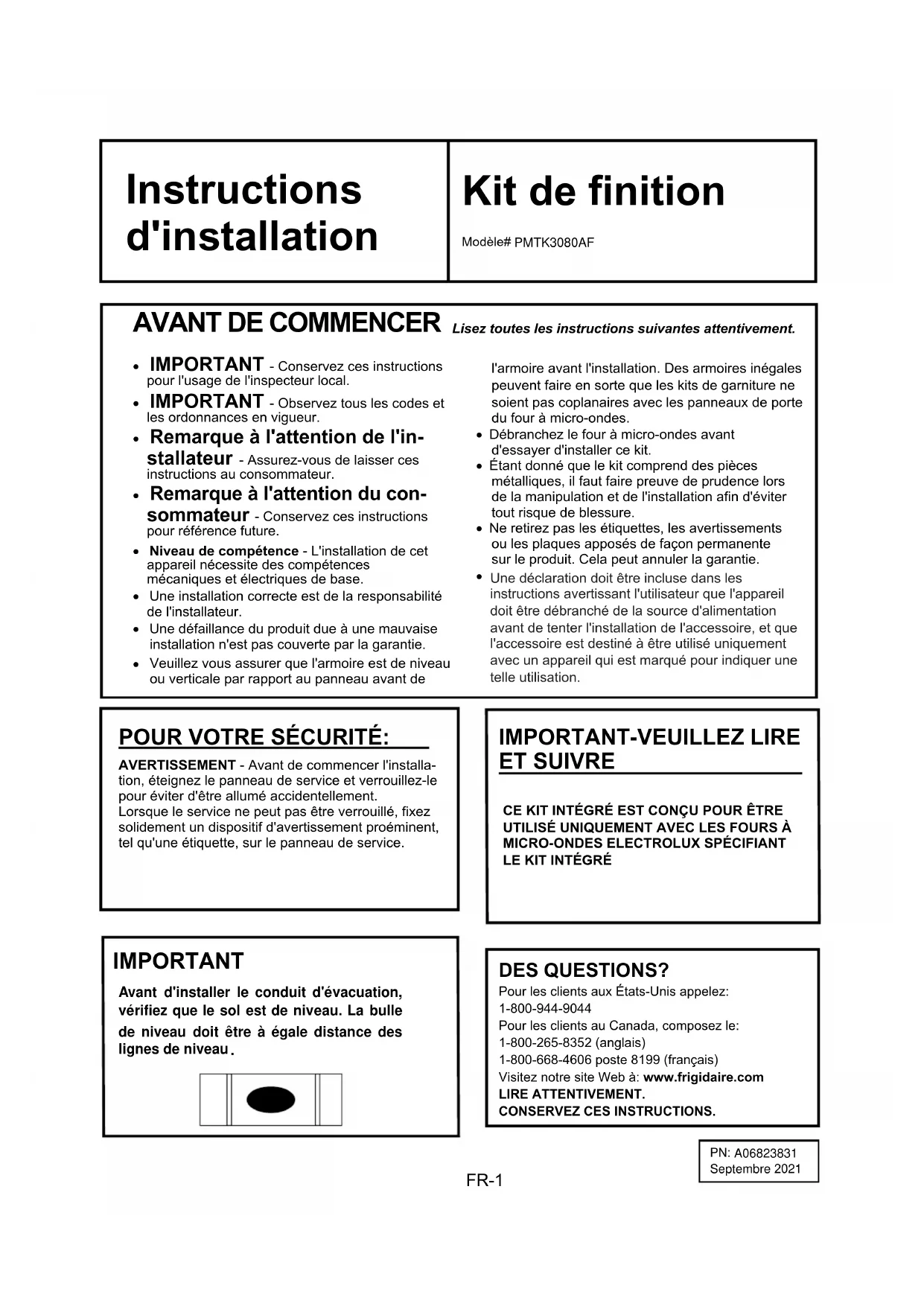

MODE D'EMPLOI PMTK3080AF FRIGIDAIRE

Kit de finition

Modèle# PMTK3080AF

Avant de commencer

Lisez toutes les instructions suivantes attentivement.

• IMPORTANT - Conservez ces instructions pour l'usage de l'inspecteur local.
• IMPORTANT - Observez tous les codes et les ordonnances en vigueur.
• Remarque à l'attention de l'installateur - Assurez-vous de laisser ces instructions au consommateur.
• Remarque à l'attention du consommateur - Conservez ces instructions pour référence future.
• Niveau de compétence - L'installation de cet appareil nécessite des compétences mécaniques et électriques de base.
• Une installation correcte est de la responsabilité de l'installateur.
• Une défaillance du produit due à une mauvaise installation n'est pas couverte par la garantie.
• Veuillez vous assurer que l'armoire est de niveau ou verticale par rapport au panneau avant de

L'armoire avant l'installation. Des armoires inégales peuvent faire en sorte que les kits de garniture ne soient pas coplanaires avec les panneaux de porte du four à micro-ondes.

• Débranchez le four à micro-ondes avant d'essayer d'installer ce kit.
• Étant donné que le kit comprend des pièces métalliques, il faut faire preuve de prudence lors de la manipulation et de l'installation afin d'éviter tout risque de blessure.
• Ne retirez pas les étiquettes, les avertissements ou les plaques apposées de façon permanente sur le produit. Cela peut annuler la garantie.
• Une déclaration doit être incluse dans les instructions avertissant l'utilisateur que l'appareil doit être débranché de la source d'alimentation avant de tenter l'installation de l'accessoire, et que l'accessoire est destiné à être utilisé uniquement avec un appareil qui est marqué pour indiquer une telle utilisation.

Pour votre sécurité:

AVERTISSEMENT - Avant de commencer l'installation, éteignez le panneau de service et verrouillez-le pour éviter d'être allumé accidentellement. Lorsque le service ne peut pas être verrouillé, fixez solidement un dispositif d'avertissement proéminent, tel qu'une étiquette, sur le panneau de service.

Important-veuillez LIRE et SUIVRE

CE KIT INTÉGRÉ EST CONÇU POUR ÊTRE UTILISÉ UNIQUEMENT AVEC LES FOURS À MICRO-ONDES ELECTROLUX SPÉCIFIANT LE KIT INTÉGRÉ

Important

Avant d'installer le conduit d'évacuation, vérifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

Pour les clients aux États-Unis appelez:

1-800-944-9044

Pour les clients au Canada, composez le:

1-800-265-8352 (anglais)

1-800-668-4606 poste 8199 (français)

Visitez notre site Web à : www.frigidaire.com

LIRE ATTENTIVEMENT.

CONSERVEZ CES INSTRUCTIONS.

PN: A06823831

Septembre 2021

1. Assemblage du cadre avant - QTE 1
2. Conduit d'échappement - QTE 1

Rail de montage inférieur - QTE 2

1. Vis A - QTE 11+3 extra
2. Vis B - QTE 4+2 extra

Choisir un emplacement pour votre FOUR à micro-ondes si intégré

Le kit de finition intégrée permet d'installer les micro-ondes énumérées ci-dessous dans une armoire ou un mur, seul ou au-dessus d'un four mural électrique *.

Numéro de modèle	Couleur	La description
PMBS3080AF	SS facile d'entretien	Four micro onde
PMTK3080AF	SS facile d'entretien	Trousse de garniture de 30"

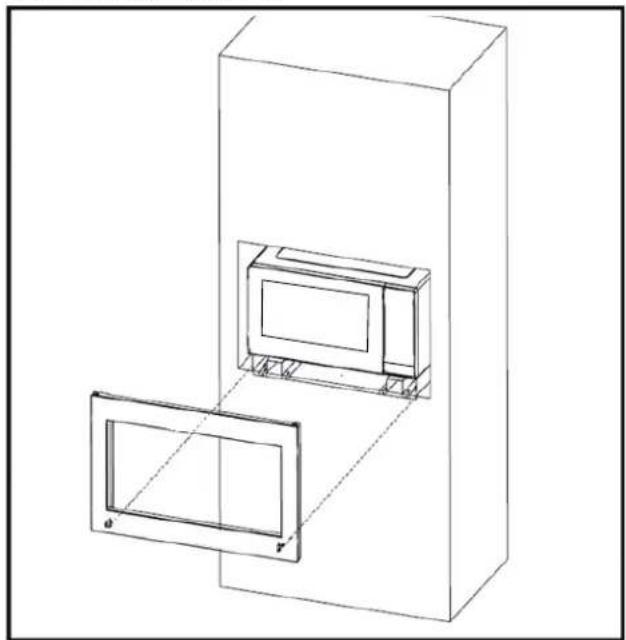

Voir l'illustration 1 pour l'emplacement approprié et pour la construction au-dessus d'un four mural. Suivez attentivement les instructions d'installation du four mural et les instructions du kit intégré d'Electrolux. Si vous construisez sur un four mural, assurez-vous que le dégagement entre le four mural et le four à micro-ondes est d'au moins 3 pouces. Voir l'illustration 2.

Le kit de garniture et le four à micro-ondes ne peuvent être intégrés que sur un mur à cavité unique autonettoyant ou non autonettoyant.

Armoire ou moulage MUR

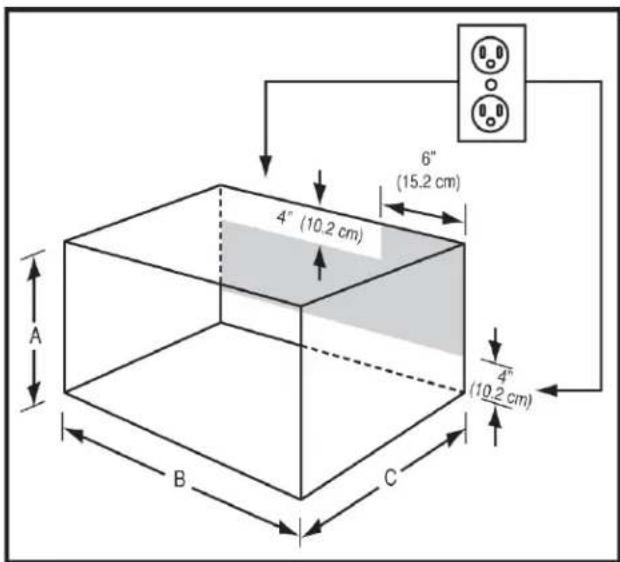

Dimensions de découpe (Voir illustration 3)

Hauteur(A)
Minimum	16 3/4" (42.5 cm)
Maximum	17"(43.2 cm)
Largeur(B)
Minimum	24 3/4" (62.9 cm)
Maximum	25"(63.5 cm)
Profondeur (C)
Maximum	20"(50.8 cm)

Important

Avant d'installer le conduit d'évacuation, vérifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

Assemblage du cadre avant

Conduit d'échappement

Dimensions du kit de finition
	30"
Hauteur	18" (460.8mm)
Largeur	30" (759mm)
Profondeur	1 3/5" (40.9mm)

Instructions d'installation

La sortie ne doit PAS être dans la zone ombrée comme indiqué sur l'illustration 3

Le plancher d'ouverture devrait être construit en contreplaqué assez solide pour supporter le poids du four et la charge au sol (environ 100 livres). Le sol doit être à niveau pour le bon fonctionnement du four. Assurez-vous de vérifier le code du bâtiment local, car il peut être nécessaire d'entourer l'ouverture de cloison latérale, de plafond et arrière. Pour un bon fonctionnement du four, l'enceinte n'est pas nécessaire.

Tornillo A Ligne centrale

Illustration 4

Ensemble de conduit d'échappement

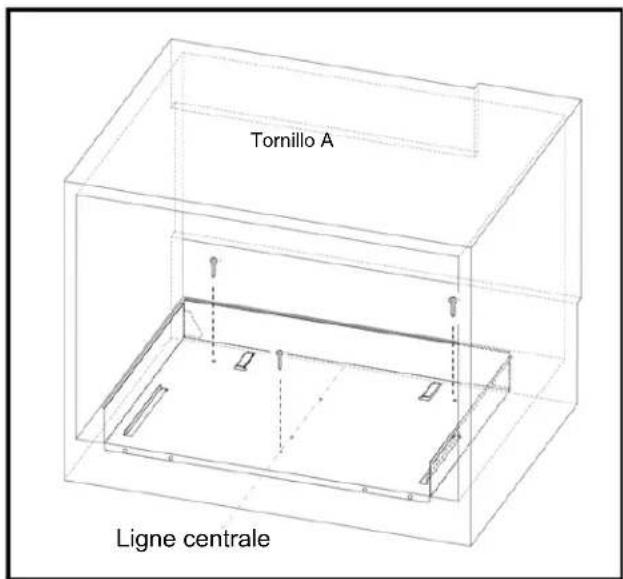

1. Dessinez une ligne centrale sur le sol. Placez le conduit d'évacuation dans l'ouverture. Lorsque l'assemblage du conduit d'évacuation est placé correctement dans l'ouverture, la ligne centrale est au milieu de l'assemblage du conduit d'évacuation. Voir l'illustration 4.
2. Fixez l'assemblage du conduit d'évacuation avec les trois vis A.

IMPORTANT: Fixez les vis dans le trou extérieur. 3 pièces sont nécessaires pour l'assemblage du conduit d'échappement.

Important

Avant d'installer le conduit d'évacuation, vérifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

Rail de montage inférieur

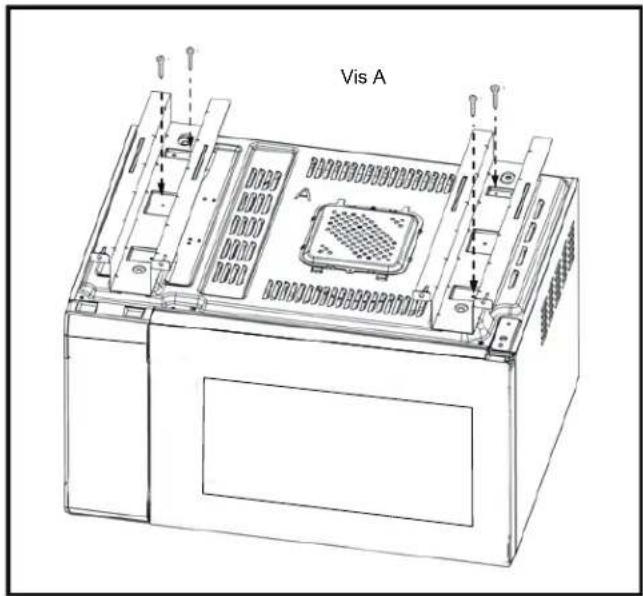

Retournez le micro-ondes pour que vous puissiez voir le fond du four. Fixez le rail de montage inférieur sur le four à l'aide de quatre VIS A. Reportez-vous à l'illustration 5.

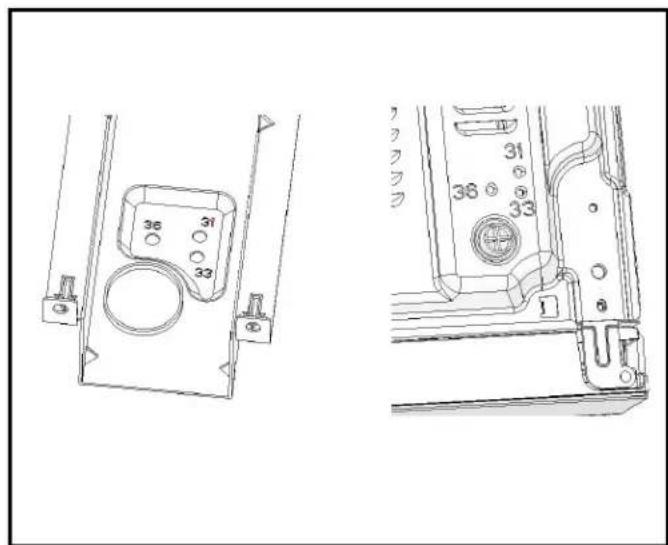

REMARQUE: Assurez-vous d'aligner les trous (indiqués par «36») du rail de montage inférieur et les trous (marqués «36») de la plaque inférieure du four à micro-ondes.

Vis A

Illustration 5

1. Placez le four à côté de l'ouverture du mur ou de l'armoire. Branchez le cordon d'alimentation dans la prise électrique.

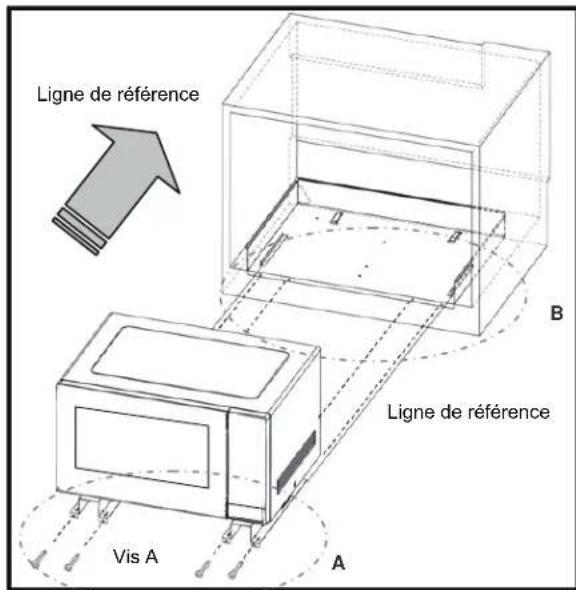

2. Guidez soigneusement le four assemblé dans l'ouverture préparée. Faites glisser le four sur l'assemblage du conduit d'évacuation. Voir l'illustration 6.
3. Fixez l'assemblage du conduit d'évacuation avec les quatre vis A.

Ligne de référence B Ligne de référence Vis A A

Illustration 6

1 Positionnez l'ENSEMBLE DE CADRE pour qu'il soit carré avec le four. Placez délicatement l'ASSEMBLAGE DU CADRE sur le four. Voir l'illustration 7. 2. Vérifiez qu'il est de niveau puis fixez-le avec deux VIS B. Fixez la partie inférieure de l'ENSEMBLE DE CADRE avec les deux VIS B restantes. Reportez-vous à l'Illustration 8.
