MANUAL DE USUARIO PMTK3080AF FRIGIDAIRE

Lea estas instrucciones completamente y con atención. PARA SU SEGURIDAD:

EN CASO DE CONSULTAS

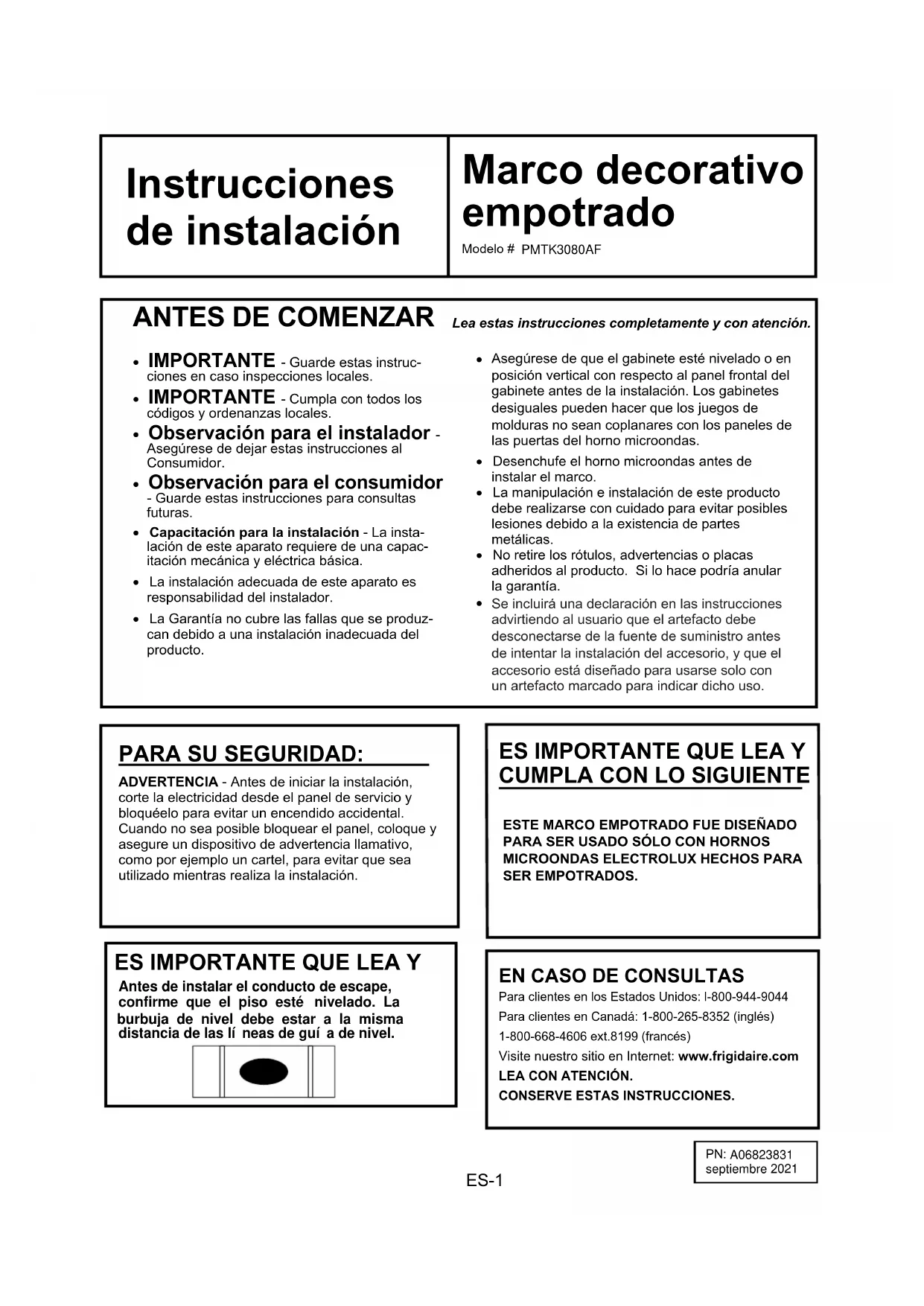

PN: ES-1 A06823831 septiembre 2021 Instrucciones de instalación

• La instalación adecuada de este aparato es responsabilidad del instalador.• La Garantía no cubre las fallas que se produz-can debido a una instalación inadecuada del producto.• Desenchufe el horno microondas antes de instalar el marco.• La manipulación e instalación de este producto debe realizarse con cuidado para evitar posibles lesiones debido a la existencia de partes metálicas.• No retire los rótulos, advertencias o placas adheridos al producto. Si lo hace podría anular la garantía.

IMPORTANTE - Guarde estas instruc- ciones en caso inspecciones locales.

IMPORTANTE - Cumpla con todos los códigos y ordenanzas locales.

Observación para el instalador - Asegúrese de dejar estas instrucciones al Consumidor.

Observación para el consumidor - Guarde estas instrucciones para consultas futuras.

• Capacitación para la instalación - La insta- lación de este aparato requiere de una capac-itación mecánica y eléctrica básica.ADVERTENCIA - Antes de iniciar la instalación, corte la electricidad desde el panel de servicio y bloquéelo para evitar un encendido accidental.Cuando no sea posible bloquear el panel, coloque y asegure un dispositivo de advertencia llamativo, como por ejemplo un cartel, para evitar que sea utilizado mientras realiza la instalación.ESTE MARCO EMPOTRADO FUE DISEÑADO PARA SER USADO SÓLO CON HORNOS MICROONDAS ELECTROLUX HECHOS PARA SER EMPOTRADOS. Para clientes en los Estados Unidos: l-800-944-9044 Para clientes en Canadá: 1-800-265-8352 (inglés) 1-800-668-4606 ext.8199 (francés) Visite nuestro sitio en Internet: www.frigidaire.com LEA CON ATENCIÓN. CONSERVE ESTAS INSTRUCCIONES.

ES IMPORTANTE QUE LEA Y

Antes de instalar el conducto de escape, confirme que el piso esté nivelado. La burbuja de nivel debe estar a la misma distancia de las líneas de guía de nivel. PMTK3080AFAsegúrese de que el gabinete esté nivelado o en posición vertical con respecto al panel frontal del gabinete antes de la instalación. Los gabinetes desiguales pueden hacer que los juegos de molduras no sean coplanares con los paneles de las puertas del horno microondas. Se incluirá una declaración en las instrucciones advirtiendo al usuario que el artefacto debe desconectarse de la fuente de suministro antes de intentar la instalación del accesorio, y que el accesorio está diseñado para usarse solo con un artefacto marcado para indicar dicho uso.

• ES-2 PIEZAS INCLUIDAS 1 .Montaje de marco delantero - CANT 12. Ducto de ventilación - CANT 1 Carril de montaje inferior - CANT 23. Tornillo A - CANT 11+3 extra4. Tornillo B - CANT 4+2 extra

ELECCIÓN DEL LUGAR PARA

PARED Dimensiones de la apertura (consulte ilustración 3)

Ilustración 1 Riel de montaje inferior Ducto de ventilación Montaje de marco delantero Dimensiones totales del marco decorativo (Trim Kit) Altura Ancho Profundidad

Tornillo ATornillo BIlustración 2 Instrucciones de instalación El marco decorativo (Trim Kit) empotrado permite la instalación de los microondas listados a continuación, los cuales deben ser empotrados en un gabinete o pared o sobre un horno de pared eléctrico*.

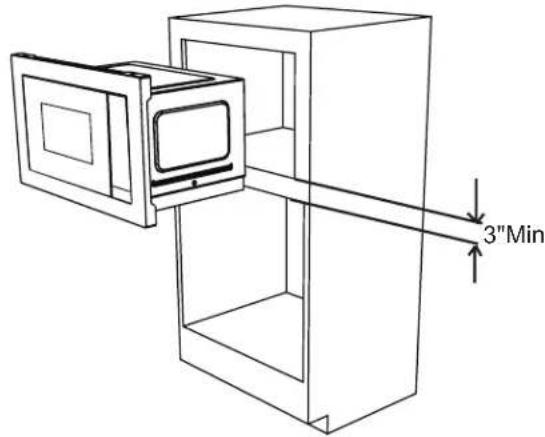

Consulte la Ilustración 1 para obtener una ubicación adecuada y cuando sea necesario empotrar sobre un horno de pared. Siga con atención las instrucciones de instalación tanto del horno de pared como las del marco decorativo empotrado de Electrolux. Si va a empotrar sobre un horno de pared, asegúrese de que el espacio entre este último y el horno microondas sea de al menos 3 pulgadas. Consulte Ilustración 2.*OBSERVACIÓN:El marco decoratico (Trim Kit) y el microondas sólo pueden ser empotrados sobre un horno eléctrico de pared, autolimpiable o no, de una cavidad. 16 (42.5 cm)

Antes de instalar el conducto de escape, confirme que el piso esté nivelado. La burbuja de nivel debe estar a la misma distancia de las líneas de guía de nivel. 3"Min （759mm）

UBICACIÓN DE LA TOMA DE

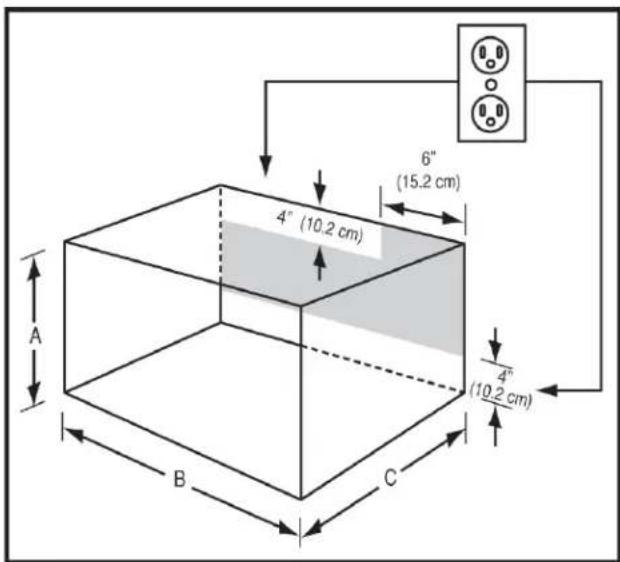

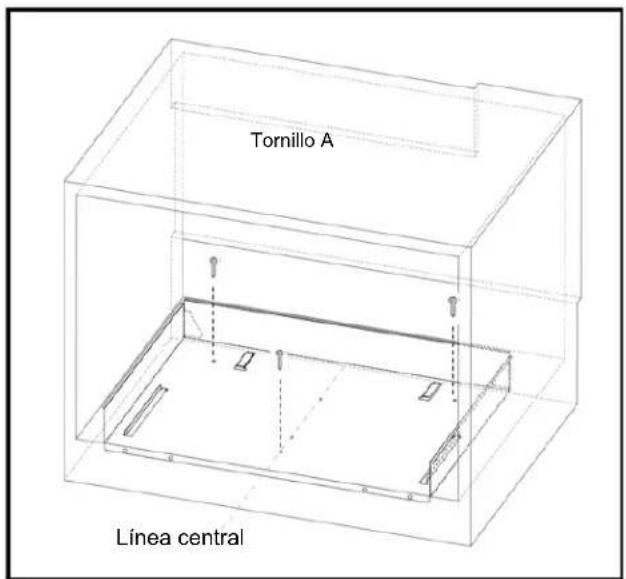

Tornillo A Línea central Instrucciones de instalación La toma de corriente NO debe estar ubicada en la zona sombreada que se indica en la Ilustración 3.OBSERVACIÓN 1:El piso de la apertura debe estar hecho de madera contrachapada lo suficientemente resistente para soportar el peso del horno y el suelo de carga (aproxi-madamente 100 libras [45 kilogramos]). El piso debe estar nivelado para un funcionamiento adecuado del horno. Asegúrese de revisar los códigos de construc-ción locales, pues podría ser necesario que la apertura conste de partición lateral, superior y trasera. El funcionamiento adecuado del horno no requiere de confinamiento.1. Dibuje una línea central sobre el piso. Coloque el ducto de escape en la apertura, cuando el montaje del mismo esté en la apertura correcta, la línea central estará a la mitad del montaje. Consulte la Ilustración 4.2. Asegure el montaje del ducto de escape con los tres tornillos tipo A.IMPORTANTE: Asegure los tornillos en el agujero externo.Se necesitan 3 piezas para el montaje del ducto de escape.

Antes de instalar el conducto de escape, confirme que el piso esté nivelado. La burbuja de nivel debe estar a la misma distancia de las líneas de guía de nivel.ES-4

Riel de montaje inferior

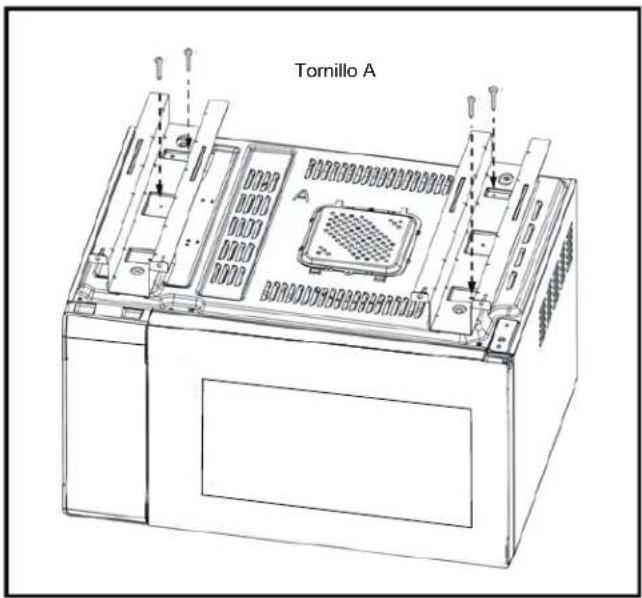

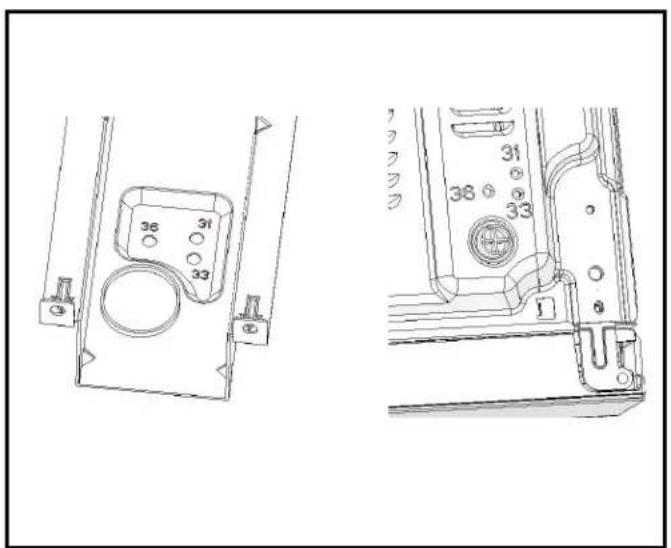

Instrucciones de instalación De Vuelta el horno microondas para tener acceso a la parte de abajo del mismo. Asegure el riel de montaje inferior en el horno con los cuatro tornillos tipo A. Consulte la Ilustración 5. OBSERVACIÓN: Asegúrese de alinear los agujeros marcados con el número "36” del riel de montaje inferior y los agujeros de la placa inferior del horno, también marcados con el número “36”.

1. Coloque el horno adyacente a la pared o apertura

del gabinete. Conecte el cable de alimentación a la toma de corriente.

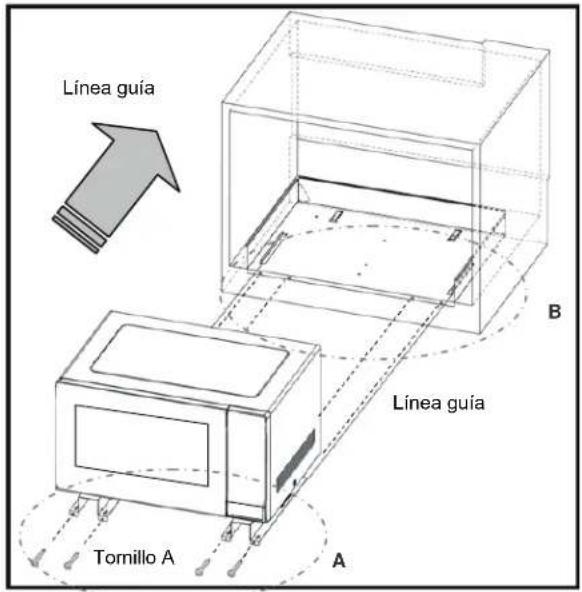

2. Inserte cuidadosamente el horno en la apertura

preparada. Deslice el horno sobre el montaje del ducto de escape. Consulte la Ilustración 6.

3. Asegure el montaje del ducto de escape con los

cuatro tornillos tipo A.

A B Tornillo ATornillo ALínea guíaLínea guíaES-5

Ilustración 7Ilustración 8

INSTALACIÓN DEL MARCO

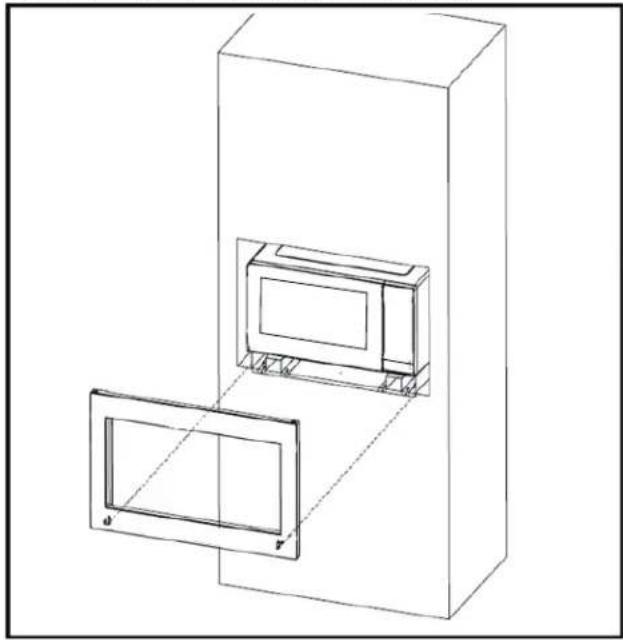

Instrucciones de instalación 1. Coloque el MONTAJE DEL MARCO para que cuadre con el horno. Coloque el marco cuidadosa-mente sobre el mismo. Consulte la Ilustración 7.2. Revise que esté nivelado y luego asegúrelo con los TORNILLOS tipo B. Asegure la parte inferior del MONTAJE DEL MARCO con los dos TORNILLOS tipo B restantes. Consulte la Ilustración 8.Kit de finition Modèle#
