Type de produit	Ventirad pour processeur (CPU)
Marque	Be Quiet!
Modèle	Shadow Rock Slim 2
Dimensions du ventirad (avec ventilateur)	135 x 100 x 160 mm (L x P x H)
Poids total	720 g
Matériau du radiateur	Aluminium et cuivre (caloducs cuivre)
Ventilateur inclus	1 x 135 mm
Vitesse du ventilateur	Variable (PWM) jusqu'à 1200 tr/min
Connecteur ventilateur	4 broches PWM
Compatibilité socket Intel	LGA 1700, 1200, 115x, 2011(-3), 2066
Compatibilité socket AMD	AM4
Dissipation thermique (TDP)	200 W
Alimentation requise	12 V
Garantie constructeur	3 ans (avec preuve d'achat)
Contenu de l'emballage	Ventirad, ventilateur 135 mm, plaque arrière Intel, supports de montage (Intel/AMD), pont de montage, écrous-entretoises, vis, clips, pâte thermique
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon doux ou de l'air comprimé. Ne pas utiliser de liquide.
Sécurité	Conserver hors de portée des enfants. Ne pas ingérer la pâte thermique.
Réparabilité	Garantie perdue en cas de modification ou dommage mécanique. Contacter le service après-vente agréé.
Pâte thermique incluse	Oui, suffisante pour 1–2 applications

FOIRE AUX QUESTIONS - Shadow Rock Slim 2 Be Quiet!

Le ventilateur de mon Shadow Rock Slim 2 ne tourne pas, que faire ?

Vérifiez que le connecteur PWM est bien branché sur la carte mère. Assurez-vous que la carte mère détecte un ventilateur. Si le ventilateur est bloqué, nettoyez-le délicatement.

Quelle est la hauteur maximale de RAM compatible ?

Le Shadow Rock Slim 2 est conçu pour ne pas obstruer les slots RAM grâce à son design asymétrique. La hauteur maximale des modules RAM est de 52 mm.

Faut-il appliquer de la pâte thermique ?

Oui, il est impératif d'appliquer une fine couche de pâte thermique sur le processeur. La pâte fournie dans l'emballage suffit pour une ou deux utilisations.

Le Shadow Rock Slim 2 est-il compatible avec le socket LGA 1700 ?

Oui, il est compatible avec Intel LGA 1700. Utilisez les supports de montage Intel LGA 1700 fournis.

Comment nettoyer le dissipateur ?

Utilisez un pinceau anti-statique ou de l'air comprimé pour enlever la poussière. Évitez tout contact avec l'eau.

Quelle garantie pour ce produit ?

La garantie constructeur est de 3 ans pour tout premier achat auprès d'un distributeur agréé.

Puis-je utiliser un second ventilateur ?

Le radiateur supporte un ventilateur supplémentaire grâce aux clips fournis. Un second ventilateur peut améliorer le flux d'air.

Mon processeur chauffe-t-il trop avec ce ventirad ?

Le Shadow Rock Slim 2 dissipe jusqu'à 200W TDP. Vérifiez la température de votre processeur dans le BIOS. Un montage incorrect peut réduire l'efficacité.

Dois-je retirer la plaque arrière de la carte mère ?

Pour les sockets Intel, vous devez installer la plaque arrière fournie. Pour AMD, la plaque arrière d'origine reste en place.

Où trouver la notice complète ?

La notice est disponible au format PDF sur notice-facile.com. Téléchargez-la gratuitement.

MODE D'EMPLOI Shadow Rock Slim 2 Be Quiet!

Introduction: Nous vous remercions d'avoir choisi un produit de qualité be! Cette escong pour vous aider à installer toute matières. Si vous rencontrez des difficultés au cours de cette installation, n'hésitez pas à nous contacter à service@ be-quiet. fr. Nous attroirs notre attention: be! ne peut assuier la responsabilité des dommages résultants de problèmes d'incompatilité.

Garantie :

3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d'un distributeur be quiet! agréé)

• La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d'achat auprès d'un distributeur be quiet! agréé
• Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entraînent la perte totale de la garantie
• Les conditions détaillées de garantie peuvent être consultées sur le site web bequiet.com

Pour plus d'informations, veuillez consulter notre site internet à l'adresse suivante: www.bequiet.com

• Nous recommandons le montage préparatoire du radiateur à l'extérieur du boîtier PC pour une installation ultérieure. Nous préconisons aussi d'élever le radiateur avant le transport.

V2/21

ELEMENTS FOURNIS

	Nom de la pièce Quantité
1	Ventirad be quiet! Shadow Rock Slim 2	1
2	Ventilateur 135 mm	1
3	Plaque arrière Intel	1
4	Supports de montage Intel	2
5	Supports de montage Intel LGA 1700	2
6	Supports longs de montage AMD	2
7	Pont de montage du refroidisseur	1
8	Écrous-entreprises Intel A	4
9	Écrous-entreprises Intel B	4

	Nom de la pièce Quantité
10	Écrous-entretoises AMD	4
11	Vis de fixation du support de montage	4
12	Vis de fixation du pont de montage	2
13	Vis pour plaque arrête Intel	4
14	Vis pour plaque arrête AMD	4
15	Joints toriques	4
16	Clips de fixation pour ventilateur	4
17	Pâte thermique	1

Pour ce faire, vous aurez besoin des pièces suivantes :

1. 1x Ventirad be quiet! Shadow Rock Slim 2 (1), 1x Ventilateur 135 mm (2), 2x Supports de montage Intel (4), 1x Pont de montage du refroidisseur (7), 4x Écrous-entretois Intel A (8), 4x Vis de fixation du support de montage (11), 2x Vis de fixation du pont de montage (12), 2x Clips de fixation pour ventilateur (16), 1x Pâte thermique (17)

Assemblage du cadre de montage du refroidisseur

Commencez par visser les écrous-entretoies Intel A (8) sur les filettes du cadre. Placez les supports de montage Intel (4) sur les écrous-entretoies Intel A (8) et vissez-les au maximum à l'aide des vis de fixation du support de montage (11). Vous pouvez utiliser à ce problème n'importe quel vis cruciforme.

Montage du refroidisseur du ventirad

Enlevez d'abord le film de protection sous le refroidisseur. Étalez la pâte thermique (17) sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.

Attention: la pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter contact avec la peau et les yeux.

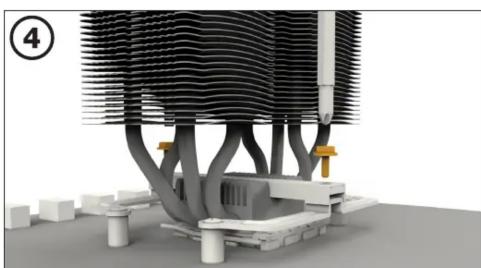

Positionnez le pont de fixation du refroidisseur (7) au centre du ventirad (1). Ensuite, placez l'unité de refroidissement sur le processeur. Insérez les vis de fixation du pont de montage Intel (12) par le haut dans le pont de montage du refroidisseur, puis vissez-les alternativement au maximum.

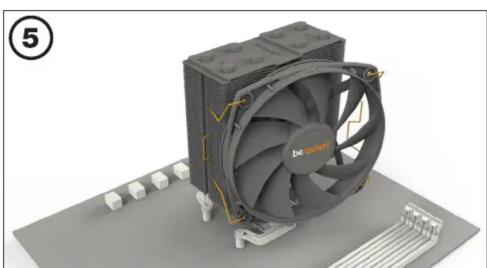

Fixeze the ventilateur de 135mm (2) sur l'unité de refroidissement (1) à l'aide des clips de fixation pour ventilateur (16). Connectez le ventilateur au signal PWM de la carte mère.

Lors du démontage du ventilateur (2), repoussez les encoches des clips de fixation (16) du ventilateur vers le ventral (1) et décrochez-les.

Pour ce faire, vous aurez besoin des pièces suivantes:

1x Ventirad be quiet! Shadow Rock Slim 2 (1), 1x Ventilateur 135 mm (2), 1x Plaque arrière Intel (3), 2x Supports de montage Intel (4), 2x Supports de montage Intel LGA 1700 (5), 1x Pont de montage du refroidisseur (7), 4x Écrous-entretoises Intel B (9), 4x Vis de fixation du support de montage (11), 2x Vis de fixation du pont de montage (12), 4x Vis pour plaque arrière Intel (13), 4x Joints toriques (15), 2x Clips de fixation pour ventilateur (16), 1x Patte thermique (17)

Montage de la plaque arrêté

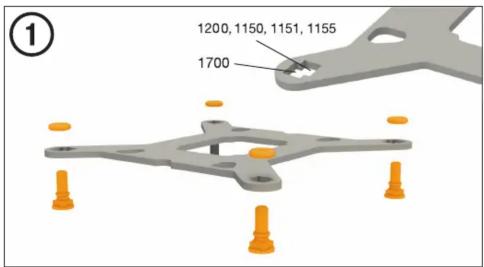

Positionnez les vis pour la plaque arrière Intel (13) dans les encoches situées à l'arrière de la plaque arrière Intel (3). Faites attention en alignant avec les trous spécialement formés pour chaque socket.

Pour fixer les vis de la plaque arrière sur la plaque arrière Intel, utilisez les joints toriques (15). Une fois l'assemblage de la plaque arrière Intel (3) pour le socket Intel terminé, placez-le sous la carte mère. Assurez-vous que les vis de la plaque arrière (13) sont positionnées avec précision à l'intérieur des trous de la carte mère.

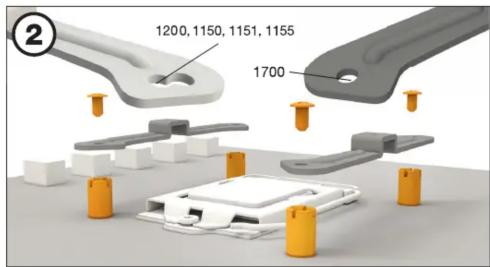

Installation des supports de montage

Vissez l'écrou d'écartement Intel B (9) sur la plaque arrière Intel (3) précédemment positionnée. Ensuite, en fonction de cette prise, positionnez les supports de montage Intel (4) ou les supports de montage Intel LGA 1700 (5) sur l'écrou d'écartement Intel B (9) et fixez-les avec les vis de fixation des supports de montage (11). Vous pouvez utiliser n'importe quelle tournevis cruciforme pour cette opération.

Montage du refroidisseur du ventirad

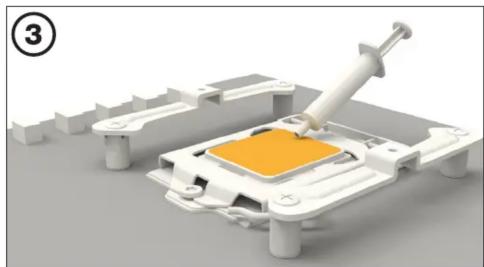

Enlevez d'abord le film de protection sous le refroidisseur. Étalez la pâte thermique (17) sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.

Attention: la pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter contact avec la peau et les yeux.

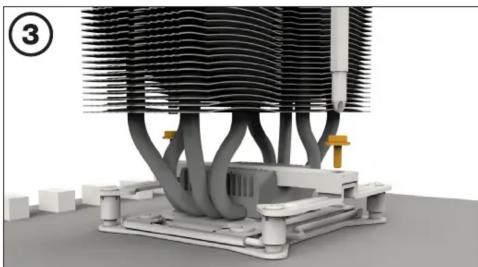

Positionnez le pont de fixation du refroidisseur (7) au centre du ventirad. Ensuite, placez l'unité de refroidissement (1) sur le processeur. Insérez les vis de fixation du pont de montage (12) par le haut dans le support de montage du refroidisseur (7), puis vissez-les alternativement. Vous pouvez utiliser à cet effet n'importe quel tournevis cruciforme.

Fixez le ventilateur de 135 mm (2) sur l'unité de refroidissement (1) à l'aide des clips de fixation pour ventilateur (16). Connectez le ventilateur au signal PWM de la carte mère.

Lors du démontage du ventilateur (2), repoussez les encoches des clips de fixation (16) du ventilateur vers le ventirad (1) et décrochez-les.

AMD: AM4

Pour ce faire, vous aurez besoin des pièces suivantes :

1x Ventirad be quiet Shadow Rock Slim 2 (1), 1x Ventilateur 135 mm (2), 2x Supports longs de montage AMD (6), 1x Pont de montage du refroidisseur (7), 4x Écrous-entretoises AMD (10), 2x Vis de fixation du pont de montage (12), 4x Vis pour plaque arrière AMD (14), 2x Clips de fixation pour ventilateur (16), 1x Pâte thermique (17)

Assemblage du cadre de montage du refroidisseur

Pour permettre le montage du refroidisseur, dévissez les deux dispositifs de retenue en plastique du module de retention AMD. La plaque arrière montée en usine fixe à l'arrière de la carte mère sera nécessaire pour l'installation ultérieure des refroidisseurs.

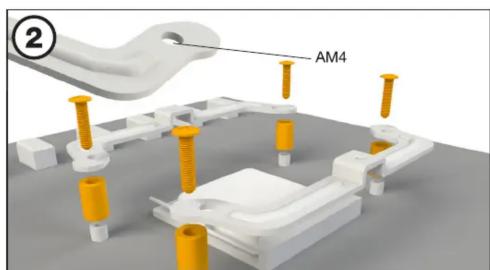

Placer les écrous-entreprises 4x AMD (10) sur les boulons de la plaque arrière sur le côté avant et fixer les deux supports courts de montage AMD (6) avec les vis pour la plaque arrière AMD (14).

Montage du refroidisseur du ventirad

Enlevez d'abord le film de protection sous le refroidisseur. Étaler la pâte thermique (17) sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.

Attention: la pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter le contact avec la peau et les yeux.

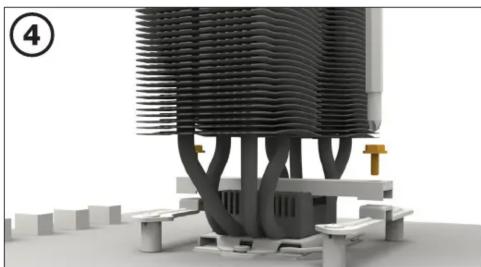

Positionnez le support de montage du refroidisseur (7) au centre du ventirad. Ensuite, placez l'unité de refroidissement (1) sur le processeur. Insérez les vis de fixation du support de montage Intel / AMD (12) par le haut dans le point de fixation du refroidissement (7), puis vissez les alternativement.

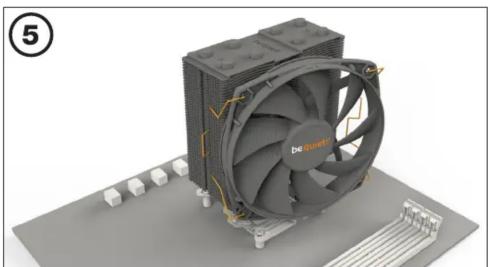

Fixez le ventilateur de 135 mm (2) sur l'unité de refroidissement (1) à l'aide des clips de fixation pour ventilateur (16). Connectez le ventilateur au signal PWM de la carte mère.

Lors du démontage du ventilateur (2), repoussez les encoches des clips de fixation (16) du ventilateur vers le ventilateur (1) et décochez-les.
