NPOE30W1GINT - Injecteur réseau PoE Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Injecteur réseau PoE
Marque	Tripp Lite
Modèle	NPOE30W1GINT
Normes PoE supportées	IEEE 802.3af (PoE), IEEE 802.3at (PoE+)
Puissance délivrée	Jusqu'à 30 W par port PoE
Débit de données	10/100/1000 Mbit/s (Gigabit Ethernet)
Distance maximale	100 m (328 ft)
Alimentation d'entrée	100-240 V CA, 50/60 Hz, 35 W max
Dimensions (H x L x P)	36 x 66 x 137 mm
Poids	0,2 kg
Protection	Court-circuit, surcharge, haute tension
LED indicateurs	Alimentation (vert), Actif (vert)
Installation	Plug-and-Play, sans configuration nécessaire
Ventilation	Sans ventilateur, fonctionnement silencieux
Température de fonctionnement	0 à 40 °C
Température de stockage	-20 à 80 °C
Garantie	Garantie limitée de 3 ans

FOIRE AUX QUESTIONS - NPOE30W1GINT Tripp Lite

Comment installer l'injecteur PoE Tripp Lite NPOE30W1GINT ?

Branchez un câble Ethernet provenant d'un commutateur non-PoE sur le port LAN de l'injecteur. Connectez l'appareil PoE (caméra, point d'accès, etc.) au port PoE. Enfin, branchez l'alimentation secteur fournie. Aucune configuration logicielle n'est nécessaire.

Quels types d'appareils puis-je alimenter avec cet injecteur ?

Cet injecteur peut alimenter tout équipement conforme aux normes IEEE 802.3af (PoE, jusqu'à 15,4 W) ou IEEE 802.3at (PoE+, jusqu'à 30 W), comme des points d'accès Wi-Fi, des caméras IP, des téléphones VoIP ou des bridges sans fil.

Quelle est la puissance maximale délivrée par le port PoE ?

Le port PoE fournit jusqu'à 30 W de puissance continue (conformément à la norme PoE+ IEEE 802.3at). Cela permet d'alimenter des dispositifs à forte consommation, comme des caméras PTZ ou des points d'accès multi-antennes.

Puis-je utiliser un câble Cat5 avec cet injecteur ?

Oui, l'injecteur fonctionne avec des câbles Cat5, Cat5e ou Cat6. Pour une performance Gigabit optimale, il est recommandé d'utiliser du Cat5e ou supérieur. La distance maximale est de 100 mètres.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que l'injecteur est correctement branché sur une prise secteur fonctionnelle. Assurez-vous que l'alimentation externe est bien connectée. Si la LED reste éteinte, testez avec une autre prise ou contactez le support technique. La LED Alimentation (verte) doit être allumée en permanence.

Cet injecteur est-il adapté à une utilisation en extérieur ?

Non, cet injecteur est conçu pour un usage en intérieur uniquement. Sa plage de température de fonctionnement est de 0 à 40 °C et il n'est pas étanche. Pour une installation extérieure, utilisez un boîtier de protection adapté.

Quelle est la longueur maximale de câble entre l'injecteur et l'appareil PoE ?

La distance maximale recommandée est de 100 mètres (328 pieds) avec un câble de catégorie 5e ou supérieure. Au-delà, la qualité du signal et l'alimentation peuvent se dégrader.

L'injecteur nécessite-t-il une configuration ou des logiciels ?

Non, l'injecteur est entièrement Plug-and-Play. Il détecte automatiquement les dispositifs PoE et leur fournit l'alimentation nécessaire. Aucune installation de pilote ou configuration réseau n'est requise.

Comment puis-je tester le bon fonctionnement de l'injecteur ?

Branchez un appareil PoE (par exemple une caméra IP) sur le port PoE et vérifiez que le voyant Actif (vert) s'allume. L'appareil doit démarrer normalement. Vous pouvez aussi utiliser un testeur de câble PoE pour mesurer la tension et la puissance délivrées.

Que se passe-t-il en cas de surcharge ou de court-circuit ?

L'injecteur intègre des protections contre les courts-circuits, les surcharges (courant > 0,6 A) et les surtensions. En cas de défaut, l'alimentation est coupée automatiquement pour protéger l'équipement. Le voyant Alimentation peut s'éteindre ou clignoter.

MODE D'EMPLOI NPOE30W1GINT Tripp Lite

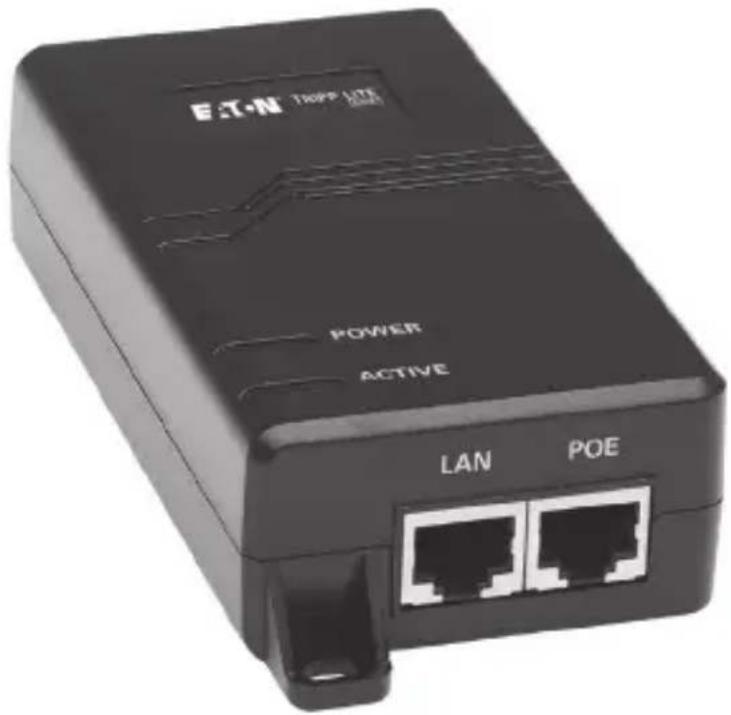

1-Port injecteur gigabit poe+ midspan haute puissance

Modèles :

NPOE-30W-1G

NPOE-30W-1G-INT

Le produit acheté peut différer de l'image.

Contenu du carton d'emballage

• Injecteur PoE+ Gigabit haute puissance
• Alimentation électrique externe

- NPOE-30W-1G : C5 à câble d'alimentation NEMA 5-15P - 60,96 cm (2 ft.)

- NPOE-30W-1G-INT : C5 selon CEE 7/16 Schuko (Europe) et C5 selon BS 1363 (Royaume-Uni)

- Manuel d'utilisation

Caractéristiques du produit

• Gagnez du temps et de l'argent en fournissant jusqu'à 10/100/1000 Mbit/s de données et jusqu'à 30 W d'alimentation via les câbles réseau existants. • Prend en charge les distances jusqu'à 100 m (328 ft). - Prend en charge tous les dispositifs PoE conformes aux normes IEEE 802.3at- et IEEE 802.3af (points d'accès et ponts LAN sans fil, VoIP, caméras de surveillance IP, etc.) - Prend en charge la détection IEEE 802.3at/af et la protection contre les courts-circuits, la surcharge et la haute tension. - Conception simple Plug-and-Play ne nécessitant aucune configuration. - Conception sans ventilateur idéale pour un fonctionnement silencieux. • La conception flexible permet une utilisation sur le bureau ou en surface.

Installation

1. À l'aide d'un câble existant ou d'un nouveau câble Cat5e/6, connectez un port LAN d'un commutateur non-PoE ou d'une prise réseau au port LAN de l'injecteur.
2. Connectez un appareil PoE conforme à la norme IEEE 802.3af/at au port PoE de l'injecteur.
3. Utilisez le câble d'alimentation inclus (et la fiche compatible, le cas échéant) pour connecter l'injecteur à une prise AC.

Caractéristiques

Normes IEEE IEEE 802.3af (Power over Ethernet)IEEE 802.3at (High-Power PoE+ Power over Ethernet)IEEE 802.3 (Ethernet 10Base-T)IEEE 802.3ab (Gigabit Ethernet)IEEE 802.3U (Fast Ethernet 100Base-TX)IEEE 802.3x (contrôle de flux, pour le mode Full Duplex)
Support média 100Base-TX Cat5 UTP/STP RJ45, 8 broches1000Base-T Cat5e/6 UTP/STP RJ45, 8 broches
Ports Un port d'entrée RJ45 10/100/1000 Mbit/sUn port de sortie RJ45 10/100/1000 Mbit/s pour les données et l'alimentation
Fonctions de protection	Protection contre les courts-circuits à la masseProtections contre les surcharges pour les courants supérieurs à 0,6 A
Brochage PoE IEEE 802.3af/at Standard Mode BBroche 4 : CC (+)Broche 5 : CC (+)Broche 7 : CC (-)Broche 7 : CC (-)
Alimentation Entrée : 100-240 V CA, 50/60 HzConsommation électrique maximale : 35 W
LED Alimentation (vert), Actif (vert)
Environnement Température de fonctionnement : 0 à 40 °C (32 à 104 °F)Température de stockage : -20 à 80 °C (-4 °F à 176 °F)Humidité de fonctionnement : 5 % à 90 % RH, sans condensation
Dimensions [H x I x L] 36 x 66 x 137 mm (1,4 x 2,6 x 5,4 po.)
Poids 0,2 kg (0,44 lb)

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains états ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Numéros d'identification de conformité aux normes

Un numéro de série unique a été attribué à votre produit à des fins de certification et d'identification de la conformité aux normes. Le numéro de série est indiqué sur l'étiquette de la plaque signalétique du produit, où vous pouvez aussi trouver toutes les marques de certification et les informations nécessaires. Pour toute demande d'informations relatives à la conformité de ce produit, veuillez toujours mentionner le numéro de série. Le numéro de série ne doit pas être confondu avec le nom commercial ou le numéro de modèle du produit.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyez les anciens équipements au recyclage sur une base d'un pour un, à l'identique (cela varie selon les pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de cet équipement dans des applications de survie où une défaillance de cet équipement peut raisonnablement provoquer la panne de l'équipement de survie ou affecter de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis.

Tous droits réservés.

Publication n° 23-10-111 /

93-3734_RevF

Mars 2024

933734
