NPOE30W1GINT - Iniettore PoE Tripp Lite - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Iniettore di rete PoE
Marca	Tripp Lite
Modello	NPOE30W1GINT
Standard PoE supportati	IEEE 802.3af (PoE), IEEE 802.3at (PoE+)
Potenza erogata	Fino a 30 W per porta PoE
Velocità di trasferimento dati	10/100/1000 Mbit/s (Gigabit Ethernet)
Distanza massima	100 m (328 piedi)
Alimentazione di ingresso	100-240 V CA, 50/60 Hz, 35 W max
Dimensioni (A x L x P)	36 x 66 x 137 mm
Peso	0,2 kg
Protezione	Corto circuito, sovraccarico, alta tensione
LED indicatori	Alimentazione (verde), Attivo (verde)
Installazione	Plug-and-Play, senza configurazione necessaria
Ventilazione	Senza ventola, funzionamento silenzioso
Temperatura di funzionamento	0 a 40 °C
Temperatura di conservazione	-20 a 80 °C
Garanzia	Garanzia limitata di 3 anni

Domande frequenti - NPOE30W1GINT Tripp Lite

Come installare l'iniettore PoE Tripp Lite NPOE30W1GINT ?

Collegare un cavo Ethernet proveniente da uno switch non-PoE alla porta LAN dell'iniettore. Collegare il dispositivo PoE (telecamera, punto di accesso, ecc.) alla porta PoE. Infine, collegare l'alimentazione di rete fornita. Nessuna configurazione software è necessaria.

Quali tipi di dispositivi posso alimentare con questo iniettore ?

Questo iniettore può alimentare qualsiasi apparecchiatura conforme agli standard IEEE 802.3af (PoE, fino a 15,4 W) o IEEE 802.3at (PoE+, fino a 30 W), come punti di accesso Wi-Fi, telecamere IP, telefoni VoIP o bridge wireless.

Qual è la potenza massima erogata dalla porta PoE ?

La porta PoE fornisce fino a 30 W di potenza continua (in conformità con lo standard PoE+ IEEE 802.3at). Ciò consente di alimentare dispositivi ad alto consumo, come telecamere PTZ o punti di accesso multi-antenna.

Posso utilizzare un cavo Cat5 con questo iniettore ?

Sì, l'iniettore funziona con cavi Cat5, Cat5e o Cat6. Per prestazioni Gigabit ottimali, si consiglia di utilizzare Cat5e o superiore. La distanza massima è di 100 metri.

Cosa fare se il LED di alimentazione non si accende ?

Verificare che l'iniettore sia correttamente collegato a una presa di corrente funzionante. Assicurarsi che l'alimentatore esterno sia ben connesso. Se il LED rimane spento, provare con un'altra presa o contattare il supporto tecnico. Il LED Alimentazione (verde) deve essere acceso permanentemente.

Questo iniettore è adatto per uso esterno ?

No, questo iniettore è progettato solo per uso interno. La sua temperatura di funzionamento è da 0 a 40 °C e non è impermeabile. Per installazione esterna, utilizzare un involucro di protezione adatto.

Qual è la lunghezza massima del cavo tra l'iniettore e il dispositivo PoE ?

La distanza massima consigliata è di 100 metri (328 piedi) con un cavo di categoria 5e o superiore. Oltre questa distanza, la qualità del segnale e l'alimentazione possono degradarsi.

L'iniettore richiede configurazione o software ?

No, l'iniettore è completamente Plug-and-Play. Rileva automaticamente i dispositivi PoE e fornisce loro l'alimentazione necessaria. Nessuna installazione di driver o configurazione di rete è richiesta.

Come posso testare il corretto funzionamento dell'iniettore ?

Collegare un dispositivo PoE (ad esempio una telecamera IP) alla porta PoE e verificare che il LED Attivo (verde) si accenda. Il dispositivo dovrebbe avviarsi normalmente. È anche possibile utilizzare un tester per cavi PoE per misurare la tensione e la potenza erogate.

Cosa succede in caso di sovraccarico o corto circuito ?

L'iniettore integra protezioni contro cortocircuiti, sovraccarichi (corrente > 0,6 A) e sovratensioni. In caso di guasto, l'alimentazione viene interrotta automaticamente per proteggere l'apparecchiatura. Il LED di Alimentazione potrebbe spegnersi o lampeggiare.

MANUALE UTENTE NPOE30W1GINT Tripp Lite

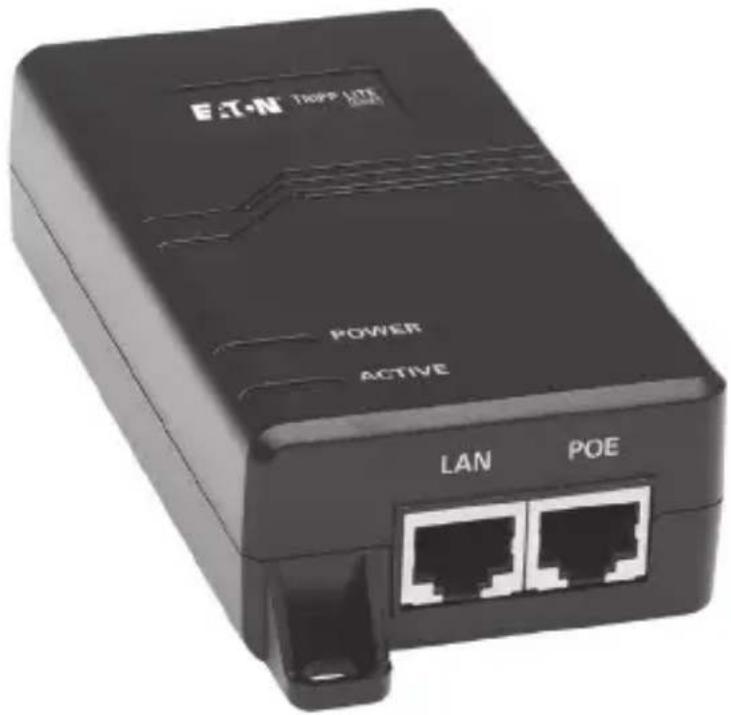

Iniettore midspan PoE+ Gigabit ad alta potenza a 1 porta

Modelli:

NPOE-30W-1G

NPOE-30W-1G-INT

Il prodotto acquistato potrebbe differire dall'immagine.

English 1

Español 5

Français 9

Deutsch 13

Contenuto della confezione

• Iniettore PoE+ Gigabit ad alta potenza
• Alimentazione esterna

- NPOE-30W-1G: cavo di alimentazione da C5 a NEMA 5-15P - 61 cm (2 piedi)

- NPOE-30W-1G-INT: Schuko (Europa) da C5 a CEE 7/16 e da C5 a BS 1363 (Regno Unito)

- Manuale utente

Caratteristiche del prodotto

• Permette di risparmiare tempo e denaro fornendo fino a 10/100/1000 Mbps di dati e fino a 30 W di potenza tramite i cavi di rete esistenti.
• Supporta distanze fino a 100 m (328 piedi).
• Supporta tutti i dispositivi PoE conformi a IEEE 802.3at e IEEE 802.3af (access point e bridge LAN wireless, VoIP, telecamere di sorveglianza IP e così via).
• Supporta il rilevamento IEEE 802.3at/af e la protezione da cortocircuito, sovraccarico e alta tensione.
• Semplice design plug-and-play senza necessità di configurazione.
• Design senza ventola, ideale per un funzionamento silenzioso.
• Il design flessibile consente l'utilizzo su scrivania o a montaggio superficiale.

Installazione

1. Collegare la porta LAN di uno switch non PoE o una presa di rete alla porta LAN dell'iniettore utilizzando un cavo Cat5e/6 esistente o di nuova concezione.
2. Collegare un dispositivo PoE conforme a IEEE 802.3af/at alla porta POE dell'iniettore.
3. Utilizzare il cavo di alimentazione in dotazione (e la spina compatibile, se possibile) per collegare l'iniettore a una presa di corrente.

Specifiche:

Standard IEEE IEEE 802.3af (Power over Ethernet)IEEE 802.3at (High-Power PoE+ Power over Ethernet)IEEE 802.3 (10Base-T Ethernet)IEEE 802.3ab (Gigabit Ethernet)IEEE 802.3U (100Base-TX Fast Ethernet)IEEE 802.3x (Full duplex a controllo di flusso)

Supporto multimediale 100Base-TX Cat5 UTP/STP RJ45, 8 pin1000Base-T Cat5e/6 UTP/STP RJ45, 8 pin

Porte Una porta RJ45 10/100/1000 Mbps per l'ingressoUna porta RJ45 10/100/1000 Mbps per dati + potenza in uscita

Funzionalità di protezioneProtezione da cortocircuito per cortocircuito a terraProtezioni da sovraccarico per correnti superiori a 0,6 A

Piedinatura PoE IEEE 8023af/at - Modalità Standard BPin 4: CC (+)Pin 5: CC (+)Pin 7: CC (-)Pin 7: CC (-)

Potenza Ingresso: 100-240 V CA, 50/60 HzConsumo massimo di energia: 35 W

LED Alimentazione (verde), Operatività (verde)

Condizioni operative Temperatura di esercizio: da 0 °C a 40 °C (da 32 °F a 104 °FTemperatura di conservazione: da -20° a 80 °C (da -4 °F a 176 °F)Umidità operativa: da 5% a 90% di umidità relativa, senza condensa

Dimensioni [A x P x L] 1,4 x 2,6 x 5,4 pollici (36 x 66 x 137 mm)

Peso 0,44 libbre (0,2 kg)

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripolite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo. AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITÀ, INCLUSE LE GARANZIE DI COMMERCIBILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suodette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AWVISATI DELLA POSSIBILITÀ DI TALI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guadagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati, costi relativi a soluzioni alternative, reclami da parte di terzi, o di altra natura.

Numeri di identificazione per la conformità normativa

Per la certificazione della conformità normativa e l'identificazione, al prodotto è stato assegnato un numero di serie univoco. Il numero di serie è riportato sull'etichetta del prodotto insieme ai marchi di controllo qualità e alle informazioni sul prodotto. Quando si richiedono informazioni sulla conformità del prodotto, fare sempre riferimento a questo numero di serie. Il numero di serie non va confuso col nome commerciale o col numero di modello del prodotto.

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:
- inviare le vecchie apparecchiature per consentirne il riciclo una alla volta in base al tipo (questo varia a seconda del Paese).
- rimandare la nuova apparecchiatura per consentirne il riciclaggio, quando alla fine diventa un rifiuto.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton persegue una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preawviso.

Tutti i diritti riservati

Pubblicazione n. 23-10-111 /

93-3734_RevF

Marzo 2024

933734

Eaton è un marchio registrato.

Tutti i marchi appartengono ai rispettivi proprietari.
