BEDIENUNGSANLEITUNG NPOE30W1GINT Tripp Lite

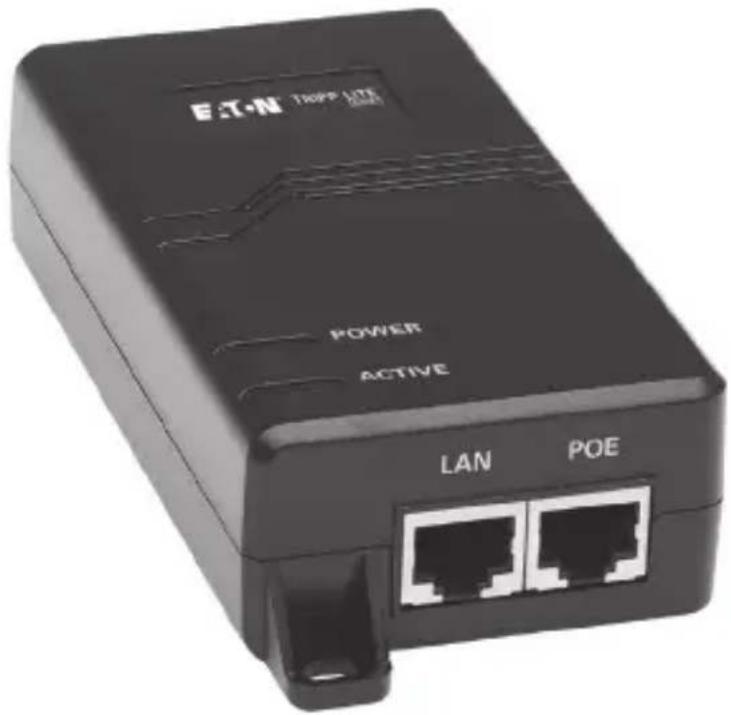

1-Port Gigabit Hochleistungs-PoE+ Midspan-Injektor

Modelle:

NPOE-30W-1G

NPOE-30W-1G-INT

E-T-N TROPY LITE POWER ACTIVE LAN POE

Das erworbene Produkt kann von der Abbildung abweichen.

English 1

Español 5

Français 9

Italiano 17

Lieferumfang

• Gigabit PoE+ Injektor mit hoher Leistung
• Externe Stromversorgung

- NPOE-30W-1G: C5 auf NEMA 5-15P Stromkabel - 2 ft.

- NPOE-30W-1G-INT: C5 nach CEE 7/16 Schuko (Europa) und C5 nach BS 1.363 (UK)

- Benutzerhandbuch

Produktmerkmale

• Sparen Sie Zeit und Geld, indem Sie bis zu 10/100/1000 Mbps an Daten und bis zu 30 W an Strom über die vorhandenen Netzwerkkabel bereitstellen.
• Unterstützt Entfernungen bis zu 328 ft. (100 m).
• Unterstützt alle IEEE 802.3at- und IEEE 802.3af-konforme PoE-Geräte (Wireless LAN Access Points und Bridges, VoIP, IP-Überwachungskameras, usw.).
• Unterstützt IEEE 802.3at/af Erkennung und Schutz vor Kurzschluss, Überlast und Hochspannung.
• Einfaches Plug-and-Play-Design, keine Konfiguration erforderlich.
• Lüfterloses Design, ideal für leisen Betrieb.
• Das flexible Design ermöglicht die Verwendung auf dem Schreibtisch oder für die Oberflächenmontage.

Installation

1. Verbinden Sie über ein vorhandenes oder neu verlegtes Cat5e/6 Kabel einen LAN-Anschluss an einem Nicht-PoE-Switch oder Netzwerk Jack mit dem LAN-Anschluss des Injektors.
2. Schließen Sie ein beliebiges IEEE 802.3af/at-compliant PoE-Gerät an den PoE-Port des Injektors an.
3. Verwenden Sie das mitgelieferte Stromkabel (und ggf. den kompatiblen Stecker), um den Injektor mit einem AC Ausgang zu verbinden.

Technische Daten

IEEE-Standards IEEE 802.3af (Power over Ethernet)IEEE 802.3at (Hochleistungs-PoE+ Power over Ethernet)IEEE 802.3 (10Base-T Ethernet)IEEE 802.3ab (Gigabit Ethernet)IEEE 802.3HE (100Base-TX Fast Ethernet)IEEE 802.3x (Flusssteuerung, für Vollduplex-Modus)
Medienunterstützung 100Base-TX Cat5 UTP/STP RJ45, 8 Pin1000Base-T Cat5e/6 UTP/STP RJ45, 8 Pin
Anschlüsse Ein RJ45 10/100/1000 Mbps EingangsanschlussEin RJ45 10/100/1000 Mbps Daten- und Stromausgang(Power Output Port)
Schutzfunktionen Kurzschlussschutz für GND-KurzschlussÜberlastschutz für Stromlast über 0,6 A
PoE Pinout IEEE 802.3af/at Standard-Modus BPin 4: DC (+)Pin 5: DC (+)Pin 7: DC (-)Pin 7: DC (-)
Leistung Eingang: 100-240V AC, 50/60 HzMaximaler Stromverbrauch: 35 W
LED Strom (Grün), Aktiv (Grün)
Umgebungsinformationen	Betriebstemperatur: 32 ° F bis 104 ° F (0 ° C bis 40 ° C)Lagertemperatur: -4 ° F bis 176 ° F (-20 ° bis 80 ° C)Luftfeuchtigkeit bei Betrieb: 5 % bis 90 % RH, nicht kondensierend
Abmessungen [H x B x L]	1,4 x 2,6 x 5,4 in. (36 x 66 x 137 mm)
Gewicht 0,44 lb. (0,2 kg)

Garantie

3 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MOĞLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Identifizierungsnummern für ordnungsrechtliche Compliance

Zum Zweck von Zertifizierungen und Identifizierung von gesetzlichen Bestimmungen wurde Ihrem Produkt eine eindeutige Seriennummer zugewiesen. Die Seriennummer ist auf dem Typenschild des Produkts zu sehen, zusammen mit allen erforderlichen Genehmigungskennzeichen und Informationen. Wenn Sie Compliance-Informationen für dieses Produkt anfordern, geben Sie immer diese Seriennummer an. Die Seriennummer ist nicht zu verwechseln mit dem Markennamen oder der Modellnummer des Produkts.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• die Einsendung von Altgeräten zum Recycling auf Eins-zu-Eins-Basis (abhängig vom jeweiligen Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Veröffentlichung Nr. 23.10.111

/93-3734_RevF

Marsch 2024

933734

Eaton ist eine eingetragene Marke.

Alle Marken sind Eigentum der jeweiligen Inhaber.
