FOIRE AUX QUESTIONS - 7702CP CHAMBERLAIN

Comment programme-t-on la télécommande du CHAMBERLAIN 7702CP ?

Pour programmer la télécommande, ouvrez le boîtier du moteur de la porte de garage, appuyez sur le bouton de programmation jusqu'à ce que le témoin lumineux s'allume, puis appuyez sur le bouton de la télécommande que vous souhaitez programmer.

Que faire si la porte de garage ne s'ouvre pas ?

Vérifiez d'abord l'alimentation électrique de l'unité. Assurez-vous également que les capteurs de sécurité ne sont pas obstrués et que la porte n'est pas bloquée. Si le problème persiste, consultez le manuel d'utilisation pour des étapes de dépannage supplémentaires.

Comment régler la force de fermeture de la porte ?

Pour ajuster la force de fermeture, localisez les réglages de force sur l'unité de commande. Utilisez un tournevis pour tourner les vis de réglage dans le sens horaire ou antihoraire pour augmenter ou diminuer la force, respectivement.

La porte de garage fait un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème avec les rouleaux, les ressorts ou le moteur. Vérifiez s'il y a des obstructions et lubrifiez les pièces mobiles. Si le bruit persiste, contactez un professionnel pour une inspection.

Comment réinitialiser le CHAMBERLAIN 7702CP ?

Pour réinitialiser, débranchez l'alimentation, attendez 10 secondes, puis rebranchez. Ensuite, appuyez et maintenez le bouton de programmation jusqu'à ce que le témoin lumineux clignote, ce qui indique que la réinitialisation est réussie.

MODE D'EMPLOI 7702CP CHAMBERLAIN

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Positionner le gabarit sur l'extérieur de la porte de garage en le centrant sous le support de l'ouvre-porte de garage.

REMARQUES :

• Dans le cas d'une porte articulée, positionner le gabarit entre 50 - 75 cm (20 - 30 pouces) du haut de la porte.
• Dans le cas d'une porte rigide, positionner le gabarit entre 38 - 63 (15 - 25 pouces) du haut de la porte (se reporter aux illustrations).
• Si la porte de garage est en métal, le gabarit doit être positionné de façon que tous les trous qui seront percés traversent le montant raidisseur intérieur de la porte.

ÉTAPE 2PASO 2

Faire tenir le gabarit en place.

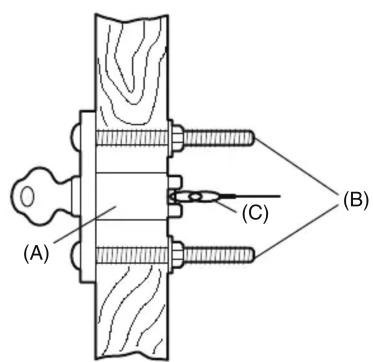

Repérer l'emplacement des trous, puis percer un trou de 19 mm (3/4 de pouce) de diamètre pour la serrure (A) et deux trous latéraux de 6 mm (1/4 de pouce) pour les vis de fixation de 1/4 de po-20 x 2-1/2 pouces (B). Les trous doivent raverser complètement la porte.

ÉTAPE 4

Dérouler le câble (C) fixé à l'extrémité de la gorge. De l'extérieur de la porte, guider le câble dans le trou de 19 mm (3/4 de pouce) de diamètre, introduire la serrure et la positionner à ras de la porte.

Ajustar las tuercas firmemente. Bien serrer les écrous.

PASO 8

De l'extérieur de la porte, introduire les deux vis de fixation (B) dans les trous latéraux puis.

ÉTAPE 6

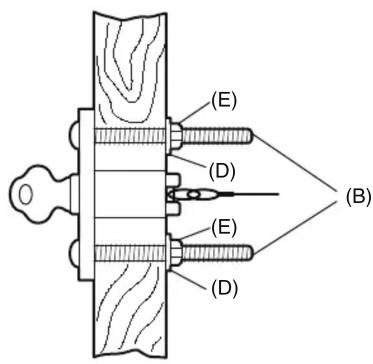

De l'intérieur, poser les rondelles de 1/4 de pouce (D) et les écrous à six pans; les visser sur les vis (E).

ÉTAPE 7

a serrer les écrous.

ÉTAPE 8

Déposer la corde (A) du levier de déclenchement du chariot (B).

ÉTAPE 9

Glisser la boucle libre du câble (C)par-dessus un des axes de (D) la plaque extérieure du maillon de raccord (E), comme il est illustré.

(B) (A)

Faire une boucle à l'extrémité libre de la corde de déclenchement d'urgence (A) et la glisser par-dessus le deuxième axe de la plaque extérieure du maillon de raccord (D).

(B) (C)

STEP 11

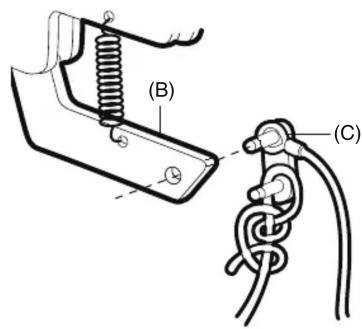

Pousser l'axe retenant la boucle du câble (C) dans le trou du levier de dégagement du chariot (B).

Pousser la plaque (G)extérieure du maillon (D) de raccord sur les axes, puis dans les gorges (F) des axes.

ASO 13

REMARQUE : S'assurer que la boucle du câble et que la corde de déclenchement d'urgence sont bien retenues sur les axes.

STEP 14 ÉTAPE

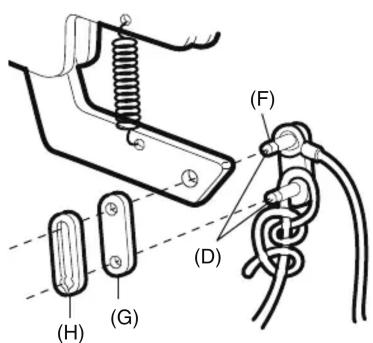

Glisser l'agrafe à ressort du maillon de raccord (H) par-dessus la plaque extérieure (G) et la verrouiller dans les gorges des axes (F).

Si le câble est trop long, l'attacher sur la biellette de la porte avec des colliers en plastique.

OPERATION OPERACIÓN

STEP 1

Introduire la clé dans la serrure et la tourner à droite.

Enlever la clé et la gorge de la serrure. Tirer fermement sur le câble.

NE PAS TIRER SUR LA CLÉ NI SUR LA GORGE DE LA SERRURE.

ÉTAPE 3

Le chariot extérieur se désaccouplera du chariot intérieur de façon à pouvoir ouvrir manuellement la porte.

ÉTAPE 4

Remettre la gorge dans la serrure, puis enlever la clé. Les parties du chariot se réaccoupleront dès que l'on fait fonctionner l'ouvre-porte.

REMARQUE : Il est possible d'ouvrir manuellement la porte lorsque l'ouvre-porte de garage est désenclenché. Par mesure de sécurité, s'assurer de verrouiller manuellement la porte du garage.
