| Type de produit | Carte réseau LTE Mini PCIe |
| Marque | MikroTik |
| Modèle | R11e-LTE6 |
| Interface | Mini PCI Express (MiniPCIe) |
| Technologie mobile | LTE Cat6 (4G) |
| Débit descendant max | 300 Mbps |
| Débit montant max | 50 Mbps |
| Bandes LTE supportées | 1, 3, 7, 8, 20, 38, 40 (selon version) |
| Système d'exploitation requis | RouterOS v6.49.1 ou ultérieur |
| Alimentation | 3.3 V via slot MiniPCIe |
| Consommation électrique | 2 W typique |
| Dimensions (L x l x H) | 30 x 51 x 4 mm |
| Poids | 8 g |
| Connecteurs d'antenne | 2 connecteurs IPX/U.FL |
| Température de fonctionnement | -20°C à +60°C |
| Humidité de fonctionnement | 5% à 95% (sans condensation) |
| Certifications | FCC, IC, CE |
| Fabricant | MikroTikls SIA, Lettonie |
FOIRE AUX QUESTIONS - R11ELTE6 Mikrotik
Questions des utilisateurs sur R11ELTE6 Mikrotik
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte réseau / adaptateur au format PDF gratuitement ! Retrouvez votre notice R11ELTE6 - Mikrotik et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil R11ELTE6 de la marque Mikrotik.

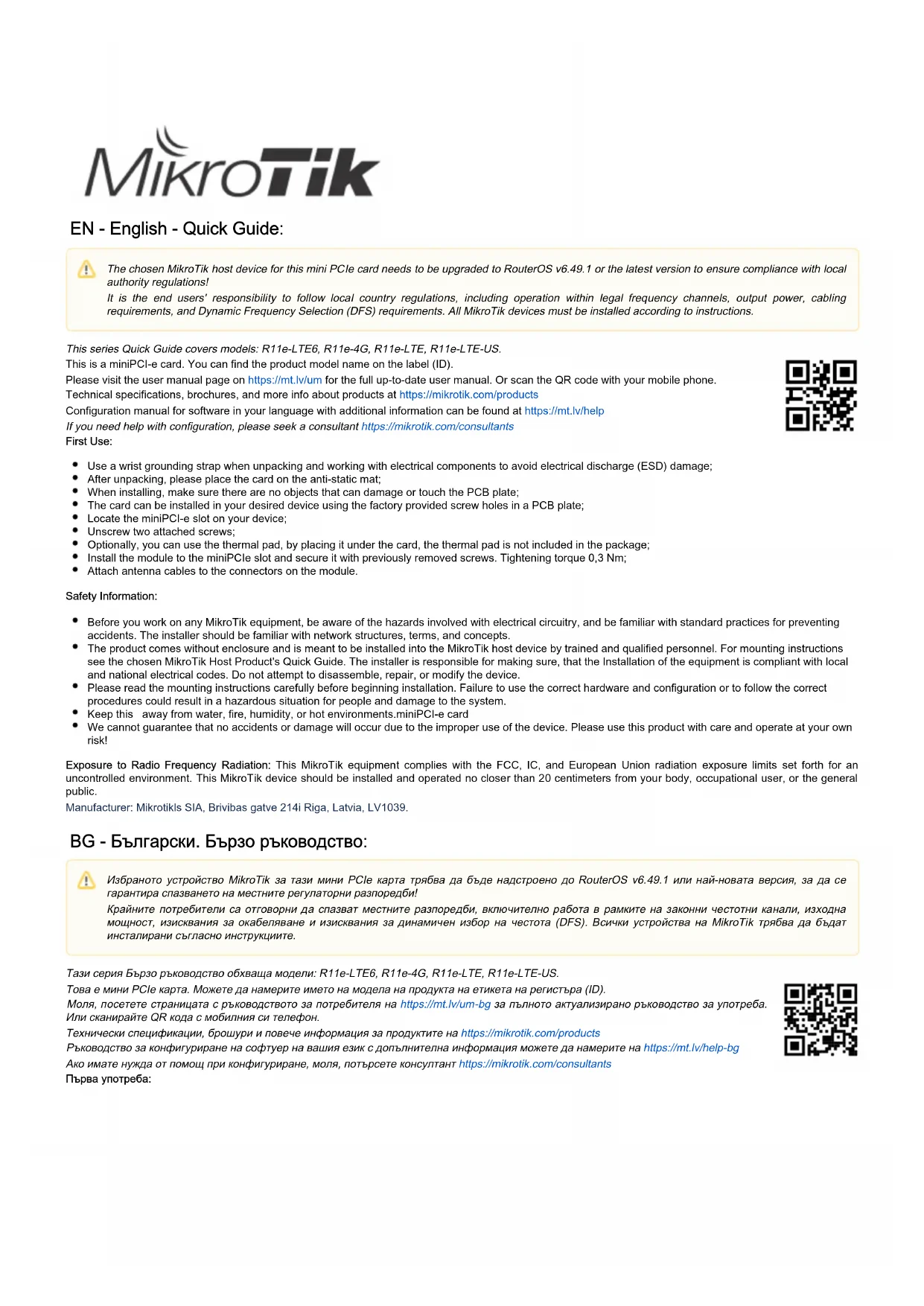

MODE D'EMPLOI R11ELTE6 Mikrotik
Le périphérique hôte MikroTik choisi pour cette mini carte PCIe doit être mis à niveau vers RouterOS v6.49.1 ou la dernière version pour garantir la conformité avec les réglementations des autorités locales!
Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la puissance de sortie, les exigences de câblage et les exigences de sélection dynamique de fréquence (DFS). Tous les appareils MikroTik doivent être installés conformément aux instructions.
Ce guide rapide de la série couvre les modèles: R11e-LTE6, R11e-4G, R11e-LTE, R11e-LTE-US.
Ceci est une mini carte PCIe. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).
Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.
Spécifications techniques, brochures et plus d'informations sur les produits sur https://mikrotik.com/products
Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr
Si vous avez besoin d'aide pour la configuration, veuillez consulter un consultant https://mikrotik.com/consultants
Première utilisation:
- Utilisez une dragonne de mise à la terre pour déballer et travailler avec des composants électriques afin d'éviter les dommages dus aux décharges électriques (ESD);
- Après le déballage, veuillez placer la carte sur le tapis antistatique;
- Lors de l'installation, assurez-vous qu'aucun objet ne peut endommager ou toucher la plaque PCB;
- La carte peut être installée dans votre appareil souhaité en utilisant les trous de vis fournis en usine dans une plaque PCB;
- Localisez l'emplacement miniPCI-e sur votre appareil; Dévissez les deux vis attachées;
- En option, vous pouvez utiliser le coussin thermique, en le plaçant sous la carte. Le coussin thermique n'est pas inclus dans l'emballage;
- Installez le module dans l'emplacement miniPCIe et fixez-le avec les vis retirées précédemment. Couple de serrage 0,3 Nm;
- Fixez les câbles d'antenne aux connecteurs du module.
Information sur la sécurité:
- Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
- Le produit est livré sans boîtier et est destiné à être installé dans l'appareil hôte MikroTik par du personnel formé et qualifié. Pour les instructions de montage, consultez le Guide rapide du produit hôte MikroTik choisi. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
- Veuillez lire attentivement les instructions de montage avant de commencer l'installation. Le fait de ne pas utiliser le matériel et la configuration appropriés ou de ne pas suivre les procédures correctes peut entraîner une situation dangereuse pour les personnes et endommager le système.
- Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
Exposition aux rayonnements radiofréquences : cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements FCC, IC et Union européenne établies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à au moins 20 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.
Fabricant: MikroTikls SIA, Brivibas gatve 214i Riga, Lettonie, LV1039.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : 1) L'appareil ne doit pas produire de brouillage ; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.
CAN ICES-003 (B) / NMB-003 (B)
