netPower Lite 7R - Carte réseau / adaptateur Mikrotik - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau PoE extérieur (Switch)
Marque	MikroTik
Modèle	netPower Lite 7R (CSS610-1Gi-7R-2S+OUT)
Matériau du boîtier	Métal, résistant aux intempéries
Alimentation - Entrée	12-57 V CC (borne à vis) ou PoE 802.3af/at (port 1)
Consommation électrique max.	15 W (sans charge PoE)
Température de fonctionnement	-40 °C à +70 °C
Indice de protection (IP)	IP54
Ports Ethernet	8 ports RJ45 10/100/1000 (1 entrée PoE, 7 sorties PoE)
Ports SFP+	2 cages SFP+ (1 Gbit/s ou 10 Gbit/s)
PoE – Sortie	802.3af/at sur 7 ports (max 30 W par port, total 65 W)
Système d'exploitation	SwitchOS (interface Web, Winbox, CLI)
Adresse IP par défaut	192.168.88.1 ou 192.168.88.2
Identifiant par défaut	admin (sans mot de passe)
Mise à niveau requise	Version 2.14 du logiciel pour conformité réglementaire
Installation	Montage sur poteau ou mur, extérieur
Dimensions (L × H × P)	230 × 125 × 35 mm
Poids	580 g
Contenu de l'emballage	Appareil, kit de montage, adaptateur secteur 24 V 1 A, guide rapide
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques
Sécurité	Débrancher avant intervention ; installation par professionnel

FOIRE AUX QUESTIONS - netPower Lite 7R Mikrotik

Quelle est l'adresse IP par défaut du netPower Lite 7R ?

L'adresse IP de gestion par défaut est 192.168.88.1 ou 192.168.88.2. Connectez votre ordinateur à un port Ethernet et définissez une adresse IP fixe dans le même réseau (ex. 192.168.88.3).

Quels sont les identifiants de connexion par défaut ?

Le nom d'utilisateur par défaut est admin et le mot de passe est vide (aucun). Il est fortement recommandé de définir un mot de passe après la première connexion.

Comment réinitialiser le switch aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé sur le panneau avant) pendant environ 10 secondes jusqu'à ce que le voyant clignote. Relâchez, l'appareil redémarrera avec les réglages d'usine.

Comment mettre à jour le firmware du netPower Lite 7R ?

Téléchargez la dernière version de SwitchOS depuis le site MikroTik. Connectez-vous à l'interface Web, allez dans l'onglet Mise à jour, sélectionnez le fichier .npk et cliquez sur Mettre à niveau. L'appareil redémarrera automatiquement.

Quelle est la puissance PoE totale disponible ?

Le budget PoE total est d'environ 65 W, avec un maximum de 30 W par port (802.3af/at). La puissance dépend également de l'alimentation externe utilisée.

Le netPower Lite 7R peut-il être alimenté par PoE ?

Oui, le port 1 accepte une entrée PoE 802.3af/at. Vous pouvez donc l'alimenter via un injecteur PoE ou un switch PoE, sans utiliser l'adaptateur secteur.

Quelles sont les conditions d'installation extérieure ?

L'appareil est conçu pour un montage sur poteau ou mur en extérieur. Il est résistant aux intempéries (indice IP54). Assurez-vous d'utiliser le kit de montage fourni et de suivre les codes électriques locaux. L'installation doit être réalisée par un professionnel.

Comment accéder à l'interface de gestion sans navigateur ?

Vous pouvez utiliser Winbox (logiciel MikroTik pour Windows) ou Telnet/SSH en ligne de commande. L'adresse IP et l'identifiant sont les mêmes que pour l'interface Web.

Le switch supporte-t-il le mode agrégation de liens (LACP) ?

Oui, avec le système d'exploitation SwitchOS, vous pouvez configurer des liens agrégés (bonding) via l'onglet correspondant dans l'interface Web.

Quels sont les voyants lumineux et leur signification ?

Le panneau avant comporte des LEDs pour chaque port : vert fixe = liaison établie, clignotant = activité. Une LED Power indique l'alimentation, et une LED PoE s'allume lorsqu'un périphérique est alimenté.

MODE D'EMPLOI netPower Lite 7R Mikrotik

French, Pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant.

Croatian, Za neke modele provjerite korisničku i bežičnu lozinku na naljepnici.

Cet appareil doit être mis à niveau vers la dernière version 2.14 du logiciel pour garantir la conformité aux réglementations des autorités locales! Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la sortie les exigences d'alimentation, de câblage et de sélection dynamique de fréquence (DFS). Tous les appareils MikroTik doivent être installés par des professionnels.

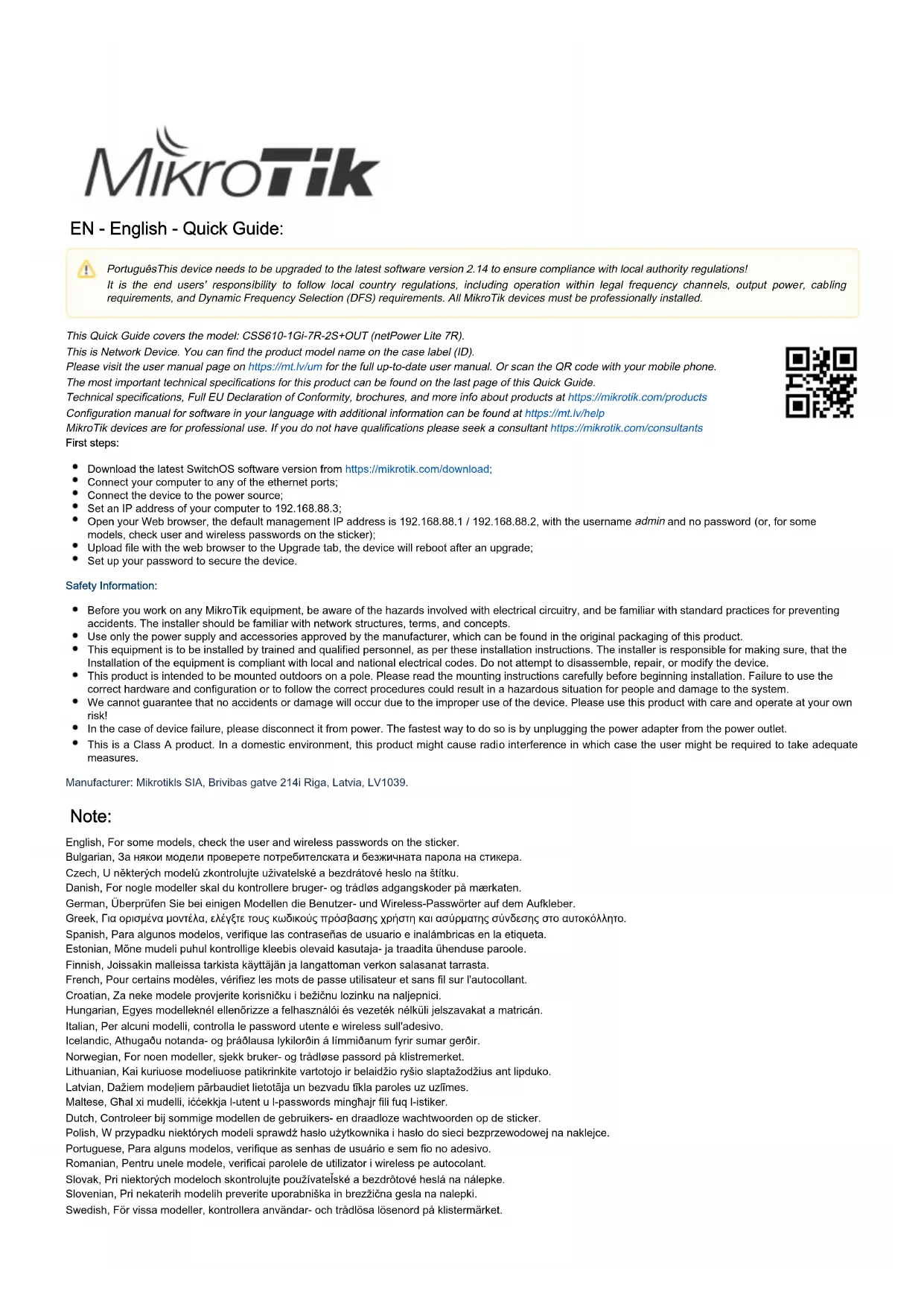

Ce guide rapide couvre le modèle: CSS610-1Gi-7R-2S+OUT (netPower Lite 7R).

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Téléchargez la dernière version du logiciel SwitchOS sur https://mikrotik.com/download;
• Connectez votre ordinateur à l'un des ports Ethernet;
• Connectez l'appareil à la source d'alimentation;
  • Définissez une adresse IP de votre ordinateur sur 192.168.88.3;
• Configurez votre mot de passe pour sécuriser l'appareil.

- Ouvrez votre navigateur Web, l'adresse IP de gestion par défaut est 192.168.88.1 / 192.168.88.2, avec le nom d'utilisateur admin et aucun mot de passe;

- Téléchargez le fichier avec le navigateur Web dans l'onglet Mise à Update, l'appareil redémarrera après une mise à niveau;

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
• Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être monté à l'extérieur sur un poteau. Veuillez lire attentivement les instructions de montage avant de commencer l'installation. Le fait de ne pas utiliser le matériel et la configuration appropriés ou de ne pas suivre les procédures correctes peut entraîner une situation dangereuse pour les personnes et endommager le système.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.
• Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates.

Fabricant: Mikrotikls SIA, Brivibas gatve 214i Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

UKCA marking

UK CA

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques/ (IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:

(EN) Product Power Input Options

(FR) Options d'entrée d'alimentation du produit

(FR) Classe IP du boîtier

(FR) température de fonctionnement
