Тип продукта	Mini PCIe LTE сетевая карта
Бренд	MikroTik
Модель	R11e-LTE6
Интерфейс	Mini PCI Express (MiniPCIe)
Мобильная технология	LTE Cat6 (4G)
Макс. скорость загрузки	300 Мбит/с
Макс. скорость отдачи	50 Мбит/с
Поддерживаемые LTE диапазоны	1, 3, 7, 8, 20, 38, 40 (в зависимости от версии)
Требуемая операционная система	RouterOS v6.49.1 или новее
Питание	3.3 В через слот MiniPCIe
Энергопотребление	2 Вт типично
Размеры (Д x Ш x В)	30 x 51 x 4 мм
Вес	8 г
Разъемы для антенн	2 разъема IPX/U.FL
Рабочая температура	от -20°C до +60°C
Рабочая влажность	от 5% до 95% (без конденсата)
Сертификаты	FCC, IC, CE
Производитель	MikroTikls SIA, Латвия

Часто задаваемые вопросы - R11ELTE6 Mikrotik

Что такое R11e-LTE6?

R11e-LTE6 — это мини-сетевая карта LTE Cat6 от MikroTik, предназначенная для установки в слот MiniPCIe совместимого хост-устройства MikroTik.

Какие маршрутизаторы MikroTik совместимы с этой картой?

Карта совместима с устройствами MikroTik, имеющими слот MiniPCIe и работающими под управлением RouterOS v6.49.1 или новее. Проверьте список совместимости на сайте MikroTik.

Как установить карту R11e-LTE6?

Используйте антистатический браслет, открутите винты слота MiniPCIe, вставьте карту, закрепите её с моментом затяжки 0,3 Нм, затем подключите антенны к разъемам IPX.

Какие типы антенн использовать с этой картой?

Используйте подходящие LTE антенны с разъемом IPX/U.FL. В зависимости от желаемого покрытия можно применять всенаправленные или направленные антенны.

Какова максимальная разрешенная мощность передачи?

Мощность передачи зависит от местных нормативов. Устройство сертифицировано по стандартам FCC, IC и CE и должно соответствовать ограничениям каждой страны. Проверьте действующее законодательство.

Какие LTE диапазоны поддерживает эта карта?

R11e-LTE6 поддерживает диапазоны 1, 3, 7, 8, 20, 38 и 40. Доступность зависит от региональной версии (например, R11e-LTE6-US имеет другие диапазоны).

Можно ли использовать эту карту на улице?

Карта предназначена для установки внутри корпуса хост-устройства. Она не является водонепроницаемой и не должна подвергаться прямому воздействию непогоды. Рабочая температура составляет от -20°C до +60°C.

Как обновить прошивку карты?

Прошивка управляется через RouterOS. Обновите ваш маршрутизатор до последней стабильной версии, чтобы обеспечить правильную работу и соответствие нормативным требованиям.

Какие меры безопасности необходимо соблюдать?

Отключайте питание перед любыми манипуляциями, используйте антистатический коврик и заземляющий браслет. Во время работы соблюдайте расстояние не менее 20 см между устройством и телом.

Где найти полное руководство?

Полное руководство доступно онлайн по адресу https://mt.lv/um-fr через QR-код или на странице продукта на https://mikrotik.com/products.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R11ELTE6 Mikrotik

Развийте два прикрепени винта;

Информация за безопасност:

Производител: Mikrotikls SIA, Brivibas gatve 214i Pira, Латвия, LV1039.

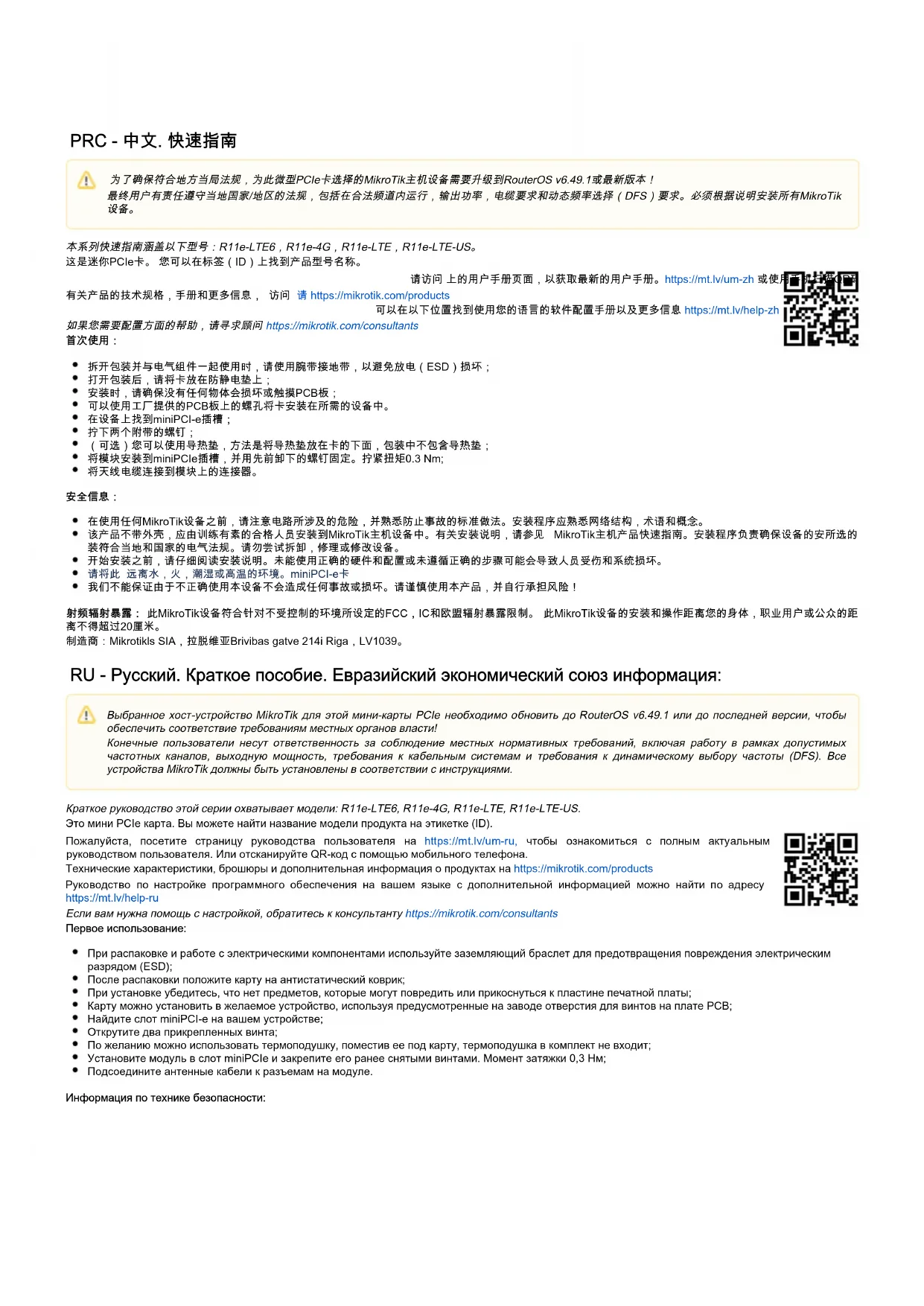

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Выбранное хост-устройство MikroTik для этой мини-карты PCIe необходимо обновить до RouterOS v6.49.1 или до последней версии, чтобы обеспечить соответствие требованиям местных органов власти!

Конечные пользователи несут ответственность за соблюдение местных нормативных требований, включая работу в рамках допустимых частотных каналов, выходную мощность, требования к кабельным системам и требования к динамическому выбору частоты (DFS). Все устройства MikroTik должны быть установлены в соответствии с инструкциями.

Краткое руководство этой серии охватывает модели: R11e-LTE6, R11e-4G, R11e-LTE, R11e-LTE-US.

Это мини PCIe карта. Вы можете найти название модели продукта на этикетке (ID).

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Технические характеристики, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Если вам нужна помощь с настройкой, обратитесь к консультанту https://mikrotik.com/consultants

Первое использование:

• При распаковке и работе с электрическими компонентами используйте заземляющий браслет для предотвращения повреждения электрическим разрядом (ESD);
• После распаковки положите карту на антистатический коврик;
• При установке убедитесь, что нет предметов, которые могут повредить или прикоснуться к пластине печатной платы;
• Карту можно установить в желаемое устройство, используя предусмотренные на заводе отверстия для винтов на плате PCB;
• Найдите слот miniPCI-e на вашем устройстве;
• Открутите два прикрепленных винта;
• По желанию можно использовать термоподушку, поместив ее под карту, термоподушка в комплект не входит;
• Установите модуль в слот miniPCIe и закрепите его ранее снятыми винтами. Момент затяжки 0,3 Нм;
• Подсоедините антенные кабели к разъемам на модуле.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими цепями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Этот продукт можно использовать как в помещении, так и на открытом воздухе. Перед началом установки внимательно прочтите инструкции по монтажу. Неспособность использовать правильное оборудование и конфигурацию или следовать правильным процедурам может привести к опасной ситуации для людей и повреждению системы.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.
  • В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять адекватные меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
• Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
- Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

- Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.

- Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.

- Не брызгайте водой в щели и контакты корпуса изделия.

- Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
  • Срок устранения недостатков товара не может превышать сорок пять дней.
  • Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Воздействие радиочастотного излучения. Это устройство MikroTik должно быть установлено и эксплуатироваться не ближе 20 сантиметров от вашего тела, профессионального пользователя или широкой публики.

Производитель: Mikrotikls SIA, Бривибас гатве 214i Рига, Латвия, LV1039.

Диапазон частот: см. Страницу продукта по адресу: https://mikrotik.com/products/group/lte-products

Доступные частотные каналы могут различаться в зависимости от модели продукта и сертификации.

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две

последующие означают номер недели.

Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве Информация об импортерах продукции MikroTik в Российскую Федерацию: https://mikrotik.com/buy/europe/russia

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком ЕАС, как показано ниже:
