| Type de produit | Multimètre numérique |
| Marque | Multimetrix |
| Modèle | DMM141 |
| Catégorie de mesure | 600 V CAT III |
| Tension maximale d'entrée | 600 V entre bornes |
| Fonctions principales | Tension CC/CA, courant CC/CA, résistance, capacité, fréquence, rapport cyclique, test de diode, test de continuité |
| Affichage | 4000 points |
| Plages de tension CC | 400.0 mV, 4.000 V, 40.00 V, 400.0 V, 600 V |
| Plages de tension CA | 400.0 mV, 4.000 V, 40.00 V, 400.0 V, 600 V |
| Plages de courant CC/CA | 400.0 µA, 4000 µA, 40.00 mA, 400.0 mA, 10.00 A* |
| Plages de résistance | 400.0 Ω, 4.000 kΩ, 40.00 kΩ, 400.0 kΩ, 4.000 MΩ, 40.00 MΩ |
| Plages de capacité | 50.00 nF, 500.0 nF, 5.000 µF, 100.0 µF |
| Plages de fréquence | 5.000 Hz à 5.000 MHz |
| Dimensions (L x l x H) | 181 x 92 x 57 mm |
| Poids | Environ 400 g |
| Alimentation | 2 piles 1,5 V AA/LR6 |
| Autonomie moyenne | ~400 heures |
| Arrêt automatique | Après 30 minutes |
| Normes de sécurité | IEC 61010-1, IEC 61010-2-033 |
| Compatibilité électromagnétique | EN 61326-1 (émission et immunité en milieu industriel) |
| Entretien et nettoyage | Chiffon doux imbibé d'eau savonneuse, rincer et sécher. Pas d'alcool, solvant ou hydrocarbure. |
| Remplacement des piles | Déconnecter les cordons, retirer les 4 vis de la trappe à piles, remplacer en respectant la polarité |
| Fusibles | F1 : 10x38 type FF 10 A/600 V ; F2 : 6.3x32 type FF 630 mA/600 V |
| Garantie | 1 an, défauts de matière ou vice de fabrication |
FOIRE AUX QUESTIONS - DMM141 MULTIMETRIX
Questions des utilisateurs sur DMM141 MULTIMETRIX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Multimètre au format PDF gratuitement ! Retrouvez votre notice DMM141 - MULTIMETRIX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DMM141 de la marque MULTIMETRIX.
MODE D'EMPLOI DMM141 MULTIMETRIX
Vous venez d'acquérir un multimètre numérique DM114 et nous remercions de toute confiance.
Pour obtenir le meilleur service de votre appareil : - lisez attentivement cette notice de fonction - respectez les précautions d'emploi
Terre.
La poubelle barrée indique que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2002/96/EC. Ce matériel ne doit pas être traité comme déchet managerial.
Définition des catégories de mesure
La catégorie de mesure IV correspond aux mesurages réalisées à la source de l'installation basée tension. La catégorie de mesure III correspond aux mesurages réalisés dans l'installation du bâtiment. La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés à l'installation basée tension.
Precautions d'emploi
Cet article et ses accessoires sont conformes aux normes de sécurité IEC 61010-1, IEC 61010-031 et IEC 61010-2-033 pour des tensions de 600V en catégorie III.
Le non-respect des précautions d'emploi et des consignes de sécurité peut entraîner un risque de choc électrique, de feu, d'explosion, de destruction de l'appareil et des installations.
L'opérateur et/ou l'autorité responsable doit lire attentivement et avoir une bonne compréhension des différentes précautions d'emploi. Si vous utilisez cet instrument d'une façon qui n'est pas spécifique, la protection qu'il assure peut être compromise, vous mettant par conséquent en danger. - N'utilisez pas l'appareil sur des réseaux de tensions ou de catégories supérieures à celles mentionnées. - Respectez les conditions environnementales d'utilisation.
- Respectez les tensions et intensités maximales, assignées entre bornes et par rapport à la terre.
- N'utilise pas l'appareil s'il semble endommagé, incomplet ou mal fermé. Avant chaque utilisation, vérifie le bon état des isolants des cordons, boîtiers et accessoires. Tout élément dont l'isolant est déterioré (même partiellement) doit être consigné pour réparation ou pour mise au rebut.
- Utilisez spécifiquement des cordons et accessoires fournis. L'utilisation de cordons (ou accessoires) de tension ou catégorie inférieures réduit la tension et améliore le coulois. L'utilisation de cordons (ou accessoires) à celle des cordons (ou accessoires).
- Utilisez des protections individuelles de sécurité lorsqu'les conditions l'exigent. Lors de la manipulation des cordons, des pointes de la touche, et des pinces crocodile, ne placez pas les doigts au-delà de la garde physique.
- Ne gardez pas les mains à proximité des bornes non utilisées. Remplacez les piles à l'apparition du symbole sur l'afficheur. Déconnectez tous les cordons avant l'ouverture de la trappe d'accès aux piles.
Présentation
Le DMM141 est un appareil de mesure de grandeurs électriques :
Mesure de tension continue ou alternative; Mesure de courant continu ou alternatif; Mesure de fréquence - Mesure de résistance, de continuité avec buzzer ou test de diode.
Gaine anti-choc Vis de la trappe à piles
Utilisation
MISE EN PLACE DES PILES
Voir § Maintenance.
TEST de BON fonctionnement
ARRET DU MULTIMETRE
Arrêt manuel
Positionnez le commutateur sur OFF.
Arrêt automatique
L'arrêt automatique de l'appareil est réactivé au redémarrage.
Plusieurs modes sont parfois disponibles pour une même fonction (modes supplémentaires signalés par un symbole de couleur jaune). L'appui sur la touche SELECT permet de changer de mode actif.
Changement de calibre
FONCTIONS Hz ET %
En mesures de tension et d'intensité alternatives, elles permettent d'afficher respectivement la fréquence et le rapport cyclique du signal mesuré.
FONCTION RELA
La touche REL, permet de soustraire la valeur affichée au moment de l'appui sur la touche à toutes les valeurs de mesures suivantes et d'afficher le résultat de la soustraction. L'objet fonction n'est pas disponible lorsqu' OL = est affiché.
RETROECLAIRAGI
Mesures
La tension d'entrée ne doit pas dépasser 600 V.
Mesure de tension alternative
Mesure de résistance
Les mesures de résistance, de capacité, de tension, et de tension fiscale doivent se faire sur des circuits hors tension.
Test de diode
Test de continuité •
R<90Ω=·1
Mesure de capacité
Mesure de la fréquence du signal (Y) en Hz
Mesure du rapport cyclique (Y)
Conditions de référence
| Grandeur d'influence Valeur de référence | |
| Température | 23 ± 2°C |
| Humidité relative | 45 à 75 %HR |
| Mesure en DC | Sans composante AC |
| Mesure en AC | Signal sinusoidal sans DC |
| Mesure de fréquence Signal carré sans DC | |
Les incertitudes intrinsiques sont exprimées en ± (% de la lecture + Y points) pour 10± 100% de la gamme
| Gamme | Fréquence | Incertitude intrinsique | Résistance d'entrée |
| 400.0 mV | 40 Hz - 500 Hz | 1 % + 10 pt | ~ 11 MΩ |
| 4.000 V | 1 % + 5 pt | ~ 10 MΩ | |
| 40.00 V | |||
| 400.0 V | |||
| 600 V |
Mesure de tension continue
| Gamma | Incertitude intransité | Résistance d'entête |
| 400.0 mV | 0,5 % + 3 pt | ≥ 100 MΩ |
| 4.000 V | ~ 11 MΩ | |
| 40.00 V | ||
| 400.0 V | ~ 10 MΩ | |
| 600 V |

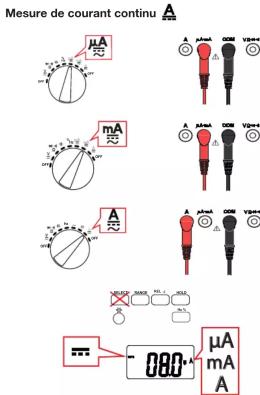

Mesure de courant continu Incertitude intrinsique: 1.5% +3 pt
| Gamine | Protection |
| 400.0 μA | Fusible 0,63 A /600 V |
| 4000 μA | |
| 40,00 mA | |
| 400.0 mA | |
| 10,00 A* | Fusible 10 A /600 V |
- 20 A pendant 30 s.

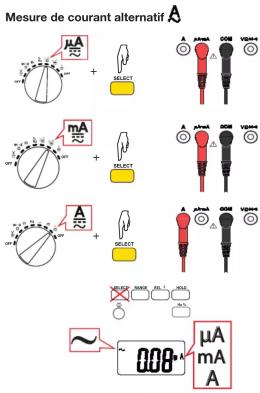

Mesure de courant alternatif
| Gamma | Fréquence | Protection |
| 400.0 μA | 40 Hz - 500 Hz | Fusible 0,63 A /600 V |
| 4000 μA | ||
| 40.00 mA | ||
| 400.0 mA | ||
| 4.000 /10.00 A* | Fusible 10 A /600 V |
- 20 A pendant 30 s.
Test de diode
| Gamme | Incertitude intrinsique | Tension à vide |
| 4.000 V | 10 % | ~ 1,5 V |
Mesure de résistance
| Gamma | Incertitude intrinsque | Remarque |
| 400.0 Ω 0,5 | % + 3 pt | Tension à vide : environ 0,4 V |
| 4.000 kΩ | 0,5 % + 2 pt | |
| 40.00 kΩ | ||
| 400.0 kΩ | ||
| 4.000 MΩ | ||
| 40.00 MΩ 1,5 % + 3 pt | ||
Mesure de continuité
| Gamma Remarques | |
| 400.0 Ω | - Tension à vide : environ 0,4 V • ①R : R < 90 Ω ± 40 Ω |
Mesure de capacité
| Gammé | Incertitude intrinsique | Remarque |
| 50.00 nF 1,5 | % + 15 pt | Le temps de réponse peut être élevé |
| 500.0 nF 2 % | + 5 pt | |
| 5.000 μF | 5 % + 5 pt50 | Pour lesfortes valeurs |
| 100.0 μF |
Mesure de fréquence et rapport cyclique (touché Hz%) en tension et courant. Fonction limitée aux fréquences industrielles. Niveau minimal d'entrée: 10% de la gamme en tension et 55% de la gamme en courant. Le nombre de rapport cyclique est indicatif.
Mesure de fréquence (entrée)
La position "Hz" permet de s'affranchir de la bande passante limitée en mesure de tension.
| Gamma | Tension minimale d'entrée | Incertitude intrinsique | Remarque |
| 5.000 Hz | 2 Vpp | 0,1 % + 3 pt | Donnée pour un signal carré |
| 50.00 Hz | |||
| 500.0 Hz | |||
| 5.000 kHz | |||
| 50.00 kHz | |||
| 500.0 kHz | |||
| 5.000 MHz |
Conditions d'environnement
Utilisation à l'intérieur Altitude < 2000m Degré de pollution: 2
| En utilisation En stockage | ||
| Température | -10 °C ... +50 °C | -20 °C ... +60 °C |
| Humidité relative | ≤ 80 %HR (hors condensation) | ≤ 70 %HR (hors condensation) |
Dimensions LxLxH : 181 x 92 x 57 mm Masse : environ 400 g
Alimentation
Pile: 2 × 1.5 VAA/ LR6 Autonomie moyenne: ~ 400 heures Délai d'auto- extinction: après 30 minutes sans action sur les touches et/ou le commutateur.
CONFORMITE AUX NORMES INTERNATIONALES Conforme aux normes IEC 61010-1 et IEC 61010-2-033 pour des installations 600V CAT III. Tension maximale d'entrée : 600V entre bornes.
Compatibilite électromagnetique
Émission et immunité en milieu industriel selon EN 61326-1.
Excepte le fissible et les piles, l'appareil ne compte aucune pièce susceptible d'être remplacée par un personnel non formé et non agréé. Tout intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gravement la sécurité.
Nettoyage
Déconnectez tout branchement de l'appareil et mettez le commutateur sur OFF.
Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulsé. N'utilisez pas d'alcool, de solvant ou d'hydrocarbure.
Reemplacement des PILES
Le symbole indique que les piles sont usées et qu'il faut les remplacer.
Pour reprogrammer les prises, procédez comme suit : - Déconnectez tout branchement de l'appareil et mettez. - Reconnectez le code de la déconnectée. Retirez la gaine. - Dévissez et retirez les 4 vis de la trappe à piles; - Retirrez les anciennes piles et placez les nouvelles respectant les polarités.
Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage.
Lorsque le courant de mesure dépasse l'intensité nominale du fusible, le fusible de protection peut fondre.
Pour garantir la continuité de la sécurité, ne remplaçer le fusible défectueux que par un fusible aux caractéristiques strictement identiques: F1: 10x38 type FF 10 A/600 V F2: 6.3x32 type FF 630 mA/600 V Lorsque le courant de mesure dépasse l'intensité nominale du fusible, le fusible de protection peut fondre.
Réparations
Retournez l'instrument à votre distributeur pour tout travail à effectuer dans le cadre ou non de la garantie. Si vous êtes amené à expédier l'instrument, utilisez de préférence son emballage d'origine et indiquez clairement les motifs du retour dans une note jointe à l'équipement.
Garantie
L'appareil est garanti contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente. Pendant la période de la garantie (1 an), l'instrument ne doit être réparé que par le fabricant, qui se réserve le droit de choisir entre sa réparation et son remplacement, en tout ou en partie. En cas de retour de l'équipement au fabricant, les frais de port sont à la charge du client.
La garantie ne s'applique pas suite à
- utilisation inappropriée de l'équipement ou utilisation avec un matériel incompatible :
- modifications apportées à l'équipement sans l'autorisation explicite du service technique du travail, et
- dépréciations de l'emploi.
- travaux effectués sur l'instrument par une personne non agréée par le fabricant;
- adaptation à une application particulièrement, non prévue à laquelle non indiquée dans cette notice de fonctionnement : dormances dus à des chocs, à des chutes ou à une immersion.
DMM 141. P06231422Z
11-2013
694312A01 - Ed. 2
