DMM121 - Multimètre MULTIMETRIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique portable
Marque	Multimetrix
Modèle	DMM121
Dimensions (L x l x H)	181 x 92 x 57 mm
Poids	Environ 400 g (avec piles)
Alimentation	2 piles 1,5 V AA / LR6
Autonomie moyenne	~400 heures
Extinction automatique	Après 30 minutes sans action
Affichage	LCD 4000 points avec rétroéclairage
Catégorie de mesure	CAT III 600 V
Tension maximale d'entrée	600 V entre bornes
Fonctions de mesure	Tension DC/AC, courant DC/AC, résistance, capacité, fréquence, rapport cyclique, test de diode, continuité sonore
Gammes tension DC	400,0 mV à 600 V (précision 0,5% + 3 pt)
Gammes tension AC	400,0 mV à 600 V (précision 1% + 5 pt)
Gammes courant DC	400,0 μA à 10 A (précision 1,5% + 3 pt)
Gammes courant AC	400,0 μA à 10 A (précision 1,5% + 5 pt)
Gammes résistance	400,0 Ω à 40,00 MΩ
Gamme capacité	50,00 nF à 100,0 μF
Fusibles de protection	F1 : 10 A/600 V type FF (10x38) ; F2 : 630 mA/600 V type FF (6,3x32)
Normes de sécurité	IEC 61010-1, IEC 61010-2-033
Compatibilité électromagnétique	EN 61326-1 (milieu industriel)
Entretien et nettoyage	Déconnecter les cordons, commutateur sur OFF ; nettoyer avec un chiffon doux humide (eau savonneuse), sécher rapidement
Garantie	1 an (défauts de matière ou vices de fabrication)

FOIRE AUX QUESTIONS - DMM121 MULTIMETRIX

Comment remplacer les piles du Multimetrix DMM121 ?

Déconnectez tout branchement, placez le commutateur sur OFF. Retirez la gaine anti-choc, dévissez les 4 vis de la trappe à piles. Remplacez les deux piles 1,5 V AA / LR6 en respectant les polarités. Refermez la trappe et la gaine. Les piles usagées doivent être recyclées.

Comment changer un fusible sur le DMM121 ?

Déconnectez les cordons, placez le commutateur sur OFF. Ouvrez la trappe à piles pour accéder aux fusibles. Remplacez par un fusible strictement identique : F1 : 10 A/600 V type FF (10x38) ou F2 : 630 mA/600 V type FF (6,3x32). Utilisez uniquement des fusibles de mêmes caractéristiques pour préserver la sécurité.

Comment mesurer une tension continue avec le DMM121 ?

Tournez le commutateur sur la position V (tension continue). Branchez le cordon rouge sur la borne VΩ et le noir sur COM. Placez les pointes de test en parallèle sur le circuit. Lisez la valeur sur l'afficheur. La tension d'entrée ne doit pas dépasser 600 V.

Comment tester la continuité d'un circuit ?

Mettez le circuit hors tension. Tournez le commutateur sur Ω (ohm) et appuyez sur SELECT pour activer le test de continuité (symbole sonore). Branchez les cordons. Si la résistance est inférieure à environ 90 Ω, un bip sonore retentit.

Que signifie l'affichage 'OL' sur le DMM121 ?

OL signifie Over Load (surcharge). La mesure dépasse la gamme sélectionnée. Sélectionnez un calibre plus élevé manuellement ou passez en mode automatique (AUTO RANGE). Si 'OL' persiste sur le calibre le plus haut, la mesure est hors de la plage de l'appareil.

Comment désactiver l'extinction automatique ?

Maintenez la touche SELECT enfoncée tout en tournant le commutateur de OFF à une position de mesure. L'icône d'auto-extinction disparaît. Pour la réactiver, éteignez puis rallumez l'appareil normalement.

Que signifie la catégorie CAT III 600 V ?

La catégorie de mesure III correspond aux installations électriques du bâtiment (tableaux de distribution, câbles d'armoire). L'appareil peut mesurer en toute sécurité jusqu'à 600 V par rapport à la terre dans ces environnements.

Comment nettoyer le multimètre DMM121 ?

Déconnectez tous les cordons et placez le commutateur sur OFF. Utilisez un chiffon doux légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulsé. N'utilisez jamais d'alcool, de solvant ou d'hydrocarbure.

Que faire si le DMM121 ne s'allume pas ?

Vérifiez d'abord l'état des piles. Remplacez-les si le symbole de pile faible est affiché ou si l'appareil ne s'allume pas. Assurez-vous que les piles sont correctement insérées. Si le problème persiste, contactez le service après-vente.

Comment mesurer un courant alternatif jusqu'à 10 A ?

Tournez le commutateur sur A (courant AC). Branchez le cordon rouge sur la borne 10A et le noir sur COM. Ouvrez le circuit et placez les pointes en série. La mesure ne doit pas dépasser 10 A (20 A max 30 secondes). Attention aux risques de choc électrique.

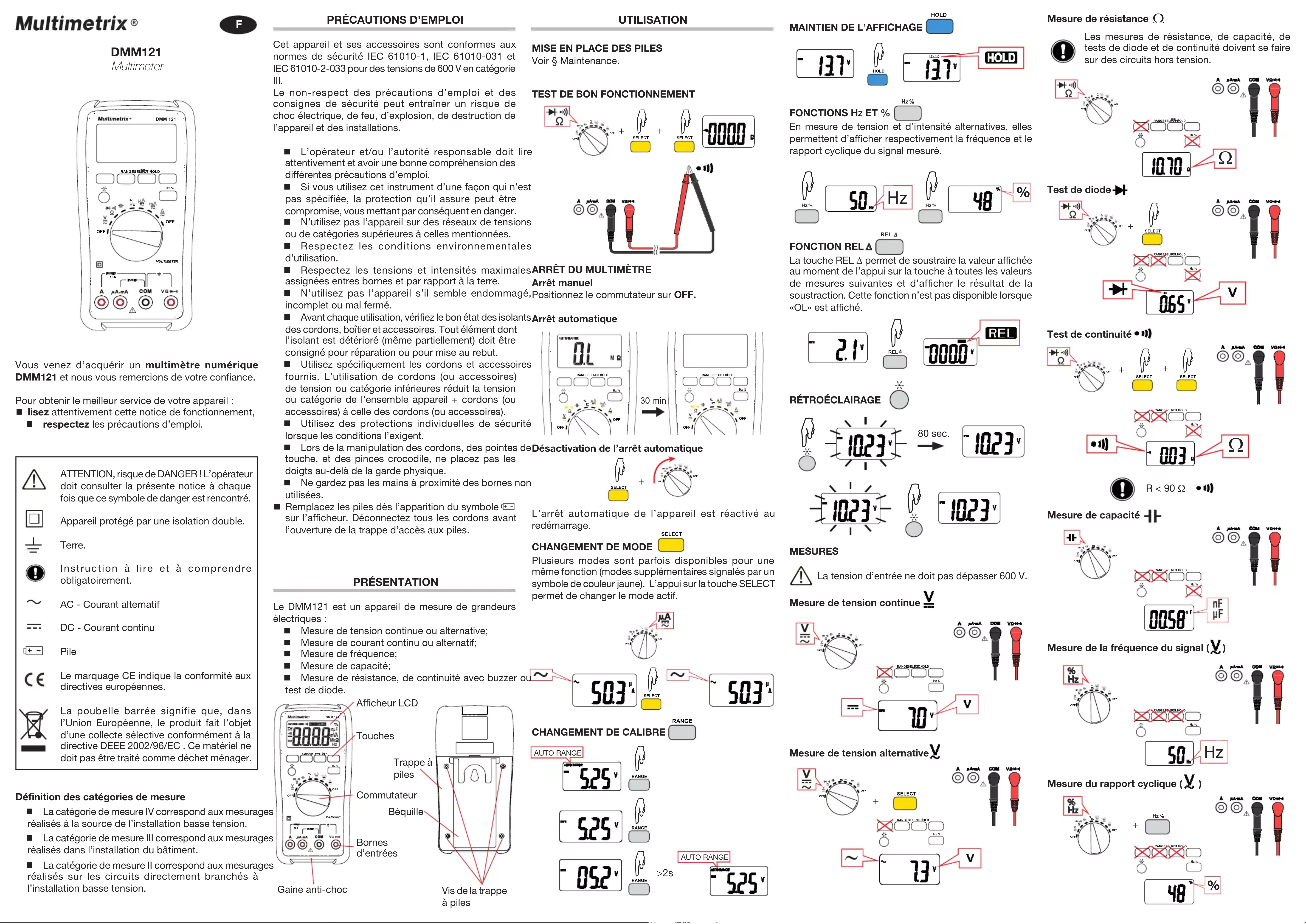

MODE D'EMPLOI DMM121 MULTIMETRIX

Vous venez d'acquérir un multimètre numérique DMM101 et vous avez remerions de votre confiance DMM121 et nous vous remercions de votre connaissance.

Pour obtenir le meilleur service de votre appareil :

lisez attentivement cette notice de fonctionnement, respectez les précautions d'emploi

+ -

ATTENTION, risque de DANGER! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.

Appareil protégé par une isolation double.

Terre.

Instructions à lire et à comprendre obligatoirement.

AC - Courant alternatif

DC - Courant continu

Pile

Le marquage CE indique la conformité aux directives européennes.

La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2002/96/EC. Ce matériel ne doit pas être traité comme déchet ménager.

Définition des catégories de mesure

■ La catégorie de mesure IV correspond aux mesurages réalisés à la source de l'installation basse tension.

■ La catégorie de mesure III correspond aux mesurages réalisés dans l'installation du bâtiment.

■ La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés à

l'installation basse tension.

Précautions d'emploi

Cet appareil et ses accessoires sont conformes aux normes de sécurité IEC 61010-1, IEC 61010-031 et IEC 61010-2-033 pour des tensions de 600 V en catégorie III.

Le non-respect des précautions d'emploi et des consignes de sécurité peut entraîner un risque de choc électrique, de feu, d'explosion, de destruction de l'appareil et des installations.

L'opérateur et/ou l'autorité responsable doit lire attentivement et avoir une bonne compréhension des différentes précautions d'emploi.

■ Si vous utilisez cet instrument d'une façon qui n'est pas spécifiée, la protection qu'il assure peut être compromise, vous mettant par conséquent en danger.

■ N'utilisez pas l'appareil sur des réseaux de tensions ou de catégories supérieures à celles mentionnées.

■ Respectez les conditions environnementales d'utilisation.

■ Respectez les tensions et intensités maximales ARRÊT DU MULTIMÈTRE

assignées entre bornes et par rapport à la terre. Arrêt manuel

■ N'utilisez pas l'appareil s'il semble endommagé. Positionnez le commutateur sur OFF. incomplet ou mal fermé

■ Avant chaque utilisation, vérifiez le bon état des isolants. Arrêt automatique

des cordons, boîtier et accessoires. Tout élément dont l'isolant est détérioré (même partiellement) doit être consigné pour réparation ou pour mise au rebut.

Utilisez spécifiquement les cordons et accessoires fournis. L'utilisation de cordons (ou accessoires) de tension ou catégorie inférieures réduit la tension ou catégorie de l'ensemble appareil + cordons (ou accessoires) à celle des cordons (ou accessoires).

■ Utilisez des protections individuelles de sécurité lorsque les conditions l'exigent.

■ Lors de la manipulation des cordons, des pointes de désactivation de l'arrêt automatique

touche, et des pointes de cordon, ne placez pas les doigts au-delà de la garde physique.

■ Ne gardez pas les mains à proximité des bornes non utilisées.

■ Remplacez les piles dès l'apparition du symbole sur l'afficheur. Déconnectez tous les cordons avant l'ouverture de la trappe d'accès aux piles.

Présentation

Le DMM121 est un appareil de mesure de grandeurs électriques :

■ Mesure de tension continue ou alternative; ■ Mesure de courant continu ou alternatif; ■ Mesure de fréquence; ■ Mesure de capacité; ■ Mesure de résistance, de continuité avec buzzer, test de diode.

Afficheur LCD Touches Trappe à piles Commutateur Béquille Bornes d'entrées

Gaine anti-choc

Utilisation

MISE EN PLACE DES PILES Voir § Maintenance.

TEST DE BON FONCTIONNEMENT

Positionnez le commutateur sur OFF.

Arrêt automatique

L'arrêt automatique de l'appareil est réactivé au redémarrage.

CHANGEMENT DE MODE

Plusieurs modes sont parfois disponibles pour une même fonction (modes supplémentaires signalés par un symbole de couleur jaune). L'appui sur la touche SELECT permet de changer le mode actif.

CHANGEMENT DE CALIBRE

AUTO RANGE -5.25 V RANGE -5.25 V RANGE -0.52 V RANGE >2s AUTO RANGE -5.25 V

MAINTIEN DE L'AFFICHAGE

En mesure de tension et d'intensité alternatives, elles permettent d'afficher respectivement la fréquence et le rapport cyclique du signal mesuré.

La touche REL permet de soustraire la valeur affichée au moment de l'appui sur la touche à toutes les valeurs de mesures suivantes et d'afficher le résultat de la soustraction. Cette fonction n'est pas disponible lorsque «OL» est affiché.

RÉTROÉCLAIRAGE

MESURES

La tension d'entrée ne doit pas dépasser 600 V.

Mesure de tension continue V

V A pA DOW V2pA 70V V

Mesure de tension alternative

V + SELECT - ~ 73 V V

Mesure de résistance Ω

Les mesures de résistance, de capacité, de tests de diode et de continuité doivent se faire sur des circuits hors tension.

Test de diode

Test de continuité • 1)

Mesure de capacité -

Mesure de la fréquence du signal (Y)

Mesure du rapport cyclique (Y)

Mesure de courant continu A

μA mA Vcc 080 μA mA Vcc 080 -080

Mesure de courant alternatif A

μA RD + SELECT - A a a a a VCC a a a VCC a a a VCC a a a a - μA RD + SELECT - A a a a a - A a a a - 008A μA mA A

Caractéristiques

CARACTÉRISTIQUES ÉLECTRIQUES Conditions de référence

Grandeur d'influence Valeur de référence
Température	23 ± 2°C
Humidité relative	45 à 75 %HR
Mesure en DC	Sans composante AC
Mesure en AC Signal sinusoidal sans DC
Mesure de fréquence	Signal carré sans DC

Les incertitudes intrinsèques sont exprimées en ± (x% de la lecture + Y points) pour 10 à 100% de la gamme Mesure de tension alternative

Gamme	Fréquence	Incertitude intrinsèque	Résistance d'entrée
400.0 mV	40 Hz - 500 Hz	1 % + 10 pt	~ 11 M
4.000 V		1 % + 5 pt	~ 10 M
40.00 V
400.0 V
600 V

Mesure de tension continue

Gamme	Incertitude intrinsèque	Résistance d'entrée
400.0 mV	0,5 % + 3 pt	≥ 100 M
4.000 V		11 M
40.00 V		10 M
400.0 V
600 V

Mesure de courant continu Incertitude intrinsèque : 1,5 % + 3 pt

Gamme	Protection
400.0 μA	Fusible 0,63 A /600 V
4000 μA
40.00 mA
400.0 mA
10.00 A*	Fusible 10 A /600 V

* 20 A pendant 30 s.

Mesure de courant alternatif Incertitudes intrinsèque : 1,5 % + 5 pt

Gamme	Fréquence	Protection
400.0 μA	40 Hz - 500 Hz	Fusible 0,63 A /600 V
4000 μA
40.00 mA
400.0 mA
4.000 /10.00 A*		Fusible 10 A /600 V

* 20 A pendant 30 s.

Test de diode

Gamme	Incertitude intrinsèque	Tension à vide
4.000 V	10 %	~ 1,5 V

Mesure de résistance

Gamme	Incertitude intrinsèque	Remarque
400.0 Ω 0,5	% + 3 pt	Tension à vide : environ 0,4 V
4.000 kΩ	0,5 % + 2 pt
40.00 kΩ
400.0 kΩ
4.000 MΩ
40.00 MΩ 1,5	% + 3 pt

Mesure de continuité

Gamme Remarques
400.0 Ω	- Tension à vide : environ 0,4 V- ••): R < 90 Ω ± 40 Ω

Mesure de capacité

Gamme	Incertitude intrinsèque	Remarque
50.00 nF 1,5 % + 15 pt		Le temps de réponse peut être élevé pour les fortes valeurs
500.0 nF 2 % + 5 pt
5.000 μF	5 % + 5 pt50.00 p#
100.0 μF

Mesure de fréquence et rapport cyclique (touche Hz%) en tension et courant

Fonction limitée aux fréquences industrielles. Niveau minimal d'entrée : 10% de la gamme en tension et 55% de la gamme en courant. Les valeurs du rapport cyclique sont indicatives.

Mesure de fréquence (entrée) La position «Hz» permet de s'affranchir de la bande passante limitée en mesure de tension.

Gamme	Tension minimale d'entrée	Incertitude intrinsèque	Remarque
5.000 Hz	2 Vpp	0,1 % + 3 pt	Donné pour un signal carré
50.00 Hz
500.0 Hz
5.000 kHz
50.00 kHz
500.0 kHz
5.000 MHz

Conditions d'environnement

Utilisation à l'intérieur Altitude < 2000 m Degré de pollution : 2

	En utilisation En stockage
Température	-10 °C ... +50 °C	-20 °C ... +60 °C
Humidité relative	≤ 80 %HR (hors condensation)	≤ 70 %HR (hors condensation)

Caractéristiques constructives

Dimensions L x l x H : 181 x 92 x 57 mm Masse : environ 400 g

Alimentation

Pile : 2 x 1,5 V AA / LR6

Autonomie moyenne : ~ 400 heures

Délai d'auto-extinction : après 30 minutes sans action sur les touches et/ou le commutateur.

Conformité aux NORMES internationales

Conforme aux normes IEC 61010-1 et IEC 61010-2-033 pour des installations 600 V CAT III. Tension maximale d'entrée : 600 V entre bornes.

Compatibilité électromagnétique

Émission et immunité en milieu industriel selon EN 61326-1.

Maintenance

Excepté le fusible et les piles, l'appareil ne comporte aucune pièce susceptible d'être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gravement la sécurité.

Nettoyage

Déconnectez tout branchement de l'appareil et mettez le commutateur sur OFF.

Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulsé. N'utilisez pas d'alcool, de solvant ou d'hydrocarbure.

Remplacement des PILES

Le symbole ⚠ indique que les piles sont usées et qu'il faut les remplacer.

Pour remplacer les piles, procédez comme suit : ■ Déconnectez tout branchement de l'appareil et mettez le commutateur sur OFF ; ■ Retirez la gaine ; ■ Dévissez et retirez les 4 vis de la trappe à piles ; ■ Retirez les anciennes piles et placez les nouvelles en respectant les polarités.

Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage.

Lorsque le courant de mesure dépasse l'intensité nominale du fusible, le fusible de protection peut fondre.

Pour garantir la continuité de la sécurité, ne remplacer le fusible défectueux que par un fusible aux caractéristiques strictement identiques : F1 : 10x38 type FF 10 A/600 V F2 : 6.3x32 type FF 630 mA/600 V

Lorsque le courant de mesure dépasse l'intensité nominale du fusible, le fusible de protection peut fondre.

Réparations

Retournez l'instrument à votre distributeur pour tout travail à effectuer dans le cadre ou non de la garantie. Si vous êtes amené à expédier l'instrument, utilisez de préférence son emballage d'origine et indiquez aussi clairement que possible les motifs du renvoi dans une note jointe à l'équipement.

Garantie

L'appareil est garanti contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente.

Pendant la période de la garantie (1 an), l'instrument ne doit être réparé que par le fabricant, qui se réserve le droit de choisir entre sa réparation et son remplacement, en tout ou en partie.

En cas de retour de l'équipement au fabricant, les frais de port sont à la charge du client.

La garantie ne s'applique pas suite à

- utilisation inappropriée de l'équipement ou utilisation avec un matériel incompatible; - modifications apportées à l'équipement sans l'autorisation explicite du service technique du fabricant; - travaux effectués sur l'instrument par une personne non agréée par le fabricant; - adaptation à une application particulière, non prévue par la définition du matériel ou non indiquée dans la notice de fonctionnement; - dommages dus à des chocs, à des chutes ou à une immersion.

Pour commander

DMM 121 P06231421Z

11 - 2013

694310A01 - Ed. 2
