Type de produit	Multimètre numérique avec mesureur d'isolement
Marque	APPA
Modèle	607
Catégorie	Multimètre
Alimentation	4 piles alcalines 1,5 V type LR6 ou AA
Affichage	LCD 10000 points de mesure
Dimensions (L x l x H)	95 mm x 52 mm x 207 mm (avec gaine)
Mesures tension CA/CC	Gammes mV, V jusqu'à 1000 V, précision 0,08 % (CC) et 0,9 % (CA)
Mesures courant CA/CC	Gamme mA jusqu'à 400,0 mA, précision 0,2 % (CC) et 1,5 % (CA)
Mesure résistance	Jusqu'à 40,00 MΩ, précision 0,5 %
Mesure capacité	Jusqu'à 40,00 mF, précision 1,2 %
Mesure température	De -200 à 1200 °C (sonde K incluse), précision 1 % + 1 °C
Mesure fréquence	Jusqu'à 100 kHz, précision 0,1 %
Test d'isolement	Tensions 50 V / 100 V / 250 V / 500 V / 1000 V, résistance jusqu'à 22 GΩ
Test diode et continuité	Diode jusqu'à 2,0 V, continuité avec seuil 30 Ω
Fonctions spéciales	Hold, MIN/MAX/AVG, mode relatif, sauvegarde et rappel de données, HFR, sélection auto/manuelle de gamme
Sécurité et normes	EN61010-1, CAT IV 600 V, CAT III 600 V, double isolement, protection surtension, alerte tension ≥ 30 V
Entretien	Nettoyer avec un chiffon et un détergent neutre ; ne pas utiliser d'abrasifs ni solvants
Pièces de rechange	Fusible 440 mA / 1000 V ; piles alcalines 1,5 V LR6 ou AA
Conditions environnementales	Température de fonctionnement : 0 °C à 50 °C (selon hygrométrie) ; stockage : -20 °C à 60 °C ; altitude max : 2000 m
Accessoires inclus	Piles installées, cordons de mesure, notice d'utilisation

FOIRE AUX QUESTIONS - 607 APPA

Comment mesurer une tension avec l'APPA 607 ?

Positionnez le sélecteur rotatif sur V (tension CA/CC). Branchez les cordons aux bornes V/Ω (rouge) et COM (noir). Placez les pointes de test sur le circuit. L'affichage indique la valeur. Par défaut, le mode AutoTest sélectionne automatiquement CA ou CC. Pour un choix manuel, appuyez sur le bouton bleu.

Comment tester la continuité d'un circuit ?

Tournez le sélecteur sur la position Ω (continuité/diode). Appuyez sur le bouton bleu pour passer en mode continuité (icône haut-parleur). Branchez les cordons comme pour une résistance. Si la résistance est inférieure à 30 Ω, le buzzer émet un son continu.

Comment effectuer un test d'isolement ?

Assurez-vous que le circuit est hors tension. Placez le sélecteur sur INSULATION. Choisissez la tension de test (50 V à 1000 V) avec le sélecteur de gamme. Branchez les cordons aux bornes INSULATION et COM. Appuyez et maintenez le bouton TEST ; le résultat s'affiche. Relâchez pour garder la valeur en mémoire.

Que faire si l'affichage reste bloqué ou affiche 'OL' ?

OL signifie dépassement de gamme. Changez de gamme manuellement avec le sélecteur de gamme ou passez en mode automatique. Si l'affichage est bloqué, vérifiez que le mode Hold n'est pas activé (message HOLD). Appuyez sur la touche Hold pour le désactiver.

Comment remplacer les piles de l'APPA 607 ?

Débranchez d'abord tous les cordons de mesure. Ouvrez le compartiment des piles à l'arrière. Remplacez les 4 piles usagées par des piles alcalines neuves de type AA/LR6 1,5 V. Refermez le compartiment. L'icône pile sur l'écran indique quand les piles sont faibles.

Comment remplacer le fusible ?

Le fusible protège l'entrée mA. Pour le tester, placez le sélecteur sur Ω (mode diode) et reliez une sonde à la borne V/Ω et l'autre à la borne mA. Si l'affichage indique OL, le fusible est grillé. Remplacez-le par un fusible identique : 440 mA, 1000 V. Ouvrez le boîtier (après avoir retiré les cordons) pour accéder au fusible.

Comment utiliser la fonction Hold ?

Pendant une mesure, appuyez brièvement sur la touche Hold pour figer la valeur affichée. Le message HOLD apparaît. Appuyez à nouveau ou tournez le sélecteur pour revenir en mode normal.

Comment activer le mode MIN/MAX/AVG ?

Appuyez sur la touche MIN/MAX pour démarrer l'enregistrement des valeurs minimale, maximale et moyenne. Le message MIN MAX clignote. Appuyez plusieurs fois pour parcourir les valeurs. Maintenez enfoncée la touche MIN/MAX pendant 2 secondes pour quitter ce mode.

Quelle est la précision de la mesure de tension continue ?

La précision est de ±(0,08 % + 2 digits) pour les gammes 100,00 mV à 1000,0 V. Cette spécification est valable à 23 °C ±5 °C et < 80 % d'humidité relative.

Comment nettoyer le multimètre ?

Débranchez tous les cordons et retirez les piles. Nettoyez le boîtier avec un chiffon doux légèrement humide et un détergent neutre. N'utilisez jamais de produits abrasifs ou de solvants. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur.

MODE D'EMPLOI 607 APPA

Multimètre-Mesureur d'isolement

APPA 607

Notice d'utilisation

Lisez d'abord ces

⚠ Consignes de sécurité

Suivez rigoureusement les directives ci-dessous. Utilisez le multimètre uniquement conformément aux instructions de cette notice, sinon la protection prévue ne peut pas être assurée.

Avertissement

Indique des situations dangereuses susceptibles de provoquer des LESIONS CORPORELLES ou la MORT.

Attention

Indique des situations et des actions susceptibles d'endommager le multimètre ou l'appareillage à tester.

Avertissement

• En utilisant les cordons ou les sondes, gardez vos mains derrière la protection qui est prévue à cet effet.
• Retirez d'abord les cordons avant d'ouvrir le compartiment des piles ou le boîtier.
• Utilisez le multimètre uniquement conformément aux instructions dans la notice, sinon la protection fournie ne peut pas être assurée.
• Sélectionnez les bornes et gammes adéquates, ainsi que la position correcte du sélecteur rotatif pendant la mesure.
• Testez le fonctionnement du multimètre en mesurant une tension connue. En cas de doute, faites réviser le multimètre.
• Entre les bornes ou entre une borne et la terre, on ne peut pas appliquer une tension supérieure à la tension nominale indiquée sur le multimètre.
• Un fusible sauté peut uniquement être remplacé par un type identique avec les spécifications indiquées.
• Veillez à des tensions de plus de 30 Vca eff, 42 Vca pointe, ou 60 Vcc. Celles-ci peuvent provoquer un choc électrique.
• Pour éviter une fausse lecture, remplacez les piles dès que l'icône apparaît. Ainsi vous évitez un choc électrique ou des blessures.
• Coupez le courant et déchargez tous les condensateurs de haute tension avant de tester la résistance, la continuité, la diode ou la capacité.
• N'utilisez jamais le multimètre à proximité de gaz inflammables ou de vapeurs.
• Pour prévenir tout risque d'incendie ou de choc électrique, ne pas exposer le multimètre à la pluie ou à l'humidité.

Attention

• Retirez les cordons des points de test avant de déplacer le sélecteur de fonction.
• Ne connectez jamais une source de tension si le sélecteur de fonction est réglé sur Ω, +, °C, mA, INSULATION.
• Ne pas exposer le multimètre à des températures extrêmes ou à l'humidité.
• Ne réglez pas le multimètre sur _1, °C, mA, INSULATION pour mesurer la tension d'un circuit d'alimentation dans une installation; ceci peut endommager le multimètre et l'appareillage à tester.

Symboles indiqués sur le multimètre et dans la notice

⚠️	Risque de choc électrique
⚠️	Voir notice
---	Mesure CC
☐	Equipment protégé par un double isolement ou un isolement renforcé
☎	Pile
12	Terre
~	Mesure CA
CE	Conforme aux directives UE
☒	Ne pas jeter ce produit
☒	Il est autorisé d’enserrer des conducteurs sous tension

Tension dangereuse

En cas de tension dangereuse potentielle, le multimètre alerte lorsqu'il détecte une tension de ≥ 30 V ou lorsque la gamme est dépassée (OL) dans les fonctions V, mV, Insulation. Dans ce cas, un petit triangle de signalisation s'affiche et l'indicateur de haute tension s'allume.

Réparation

N'effectuez pas de réparations vous-même. Le multimètre contient des composants qui ne peuvent pas être réparés par l'utilisateur, mais uniquement par du personnel habilité à ce faire.

Entretien

Nettoyez le boîtier avec un chiffon et un détergent neutre. N'utilisez ni abrasifs, ni solvants.

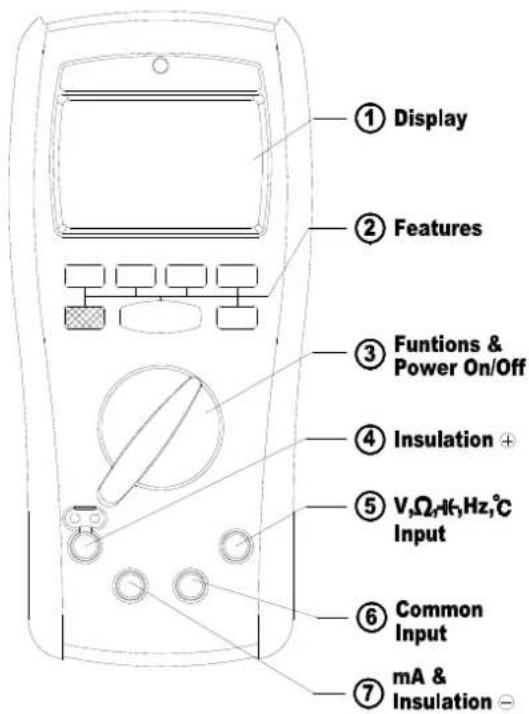

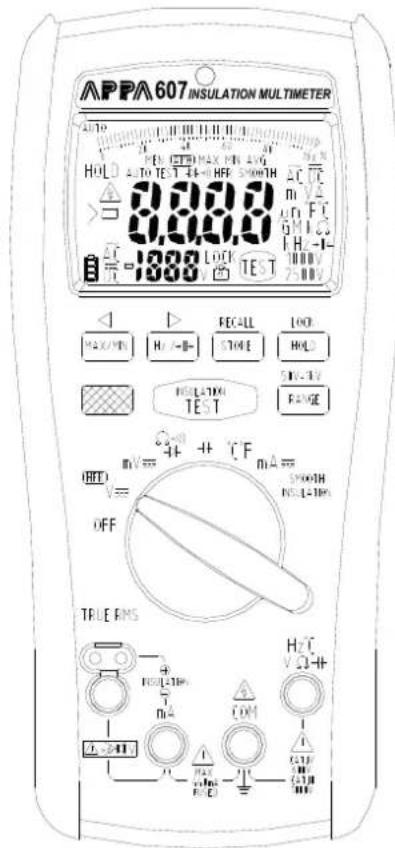

Description

1. Afficheur LCD : 10000 points de mesure
2. Boutons-poussoirs pour des fonctions spécifiques
3. Commutateur rotatif pour (en)déclenchement et sélection de fonction
4. Borne d'entrée pour fonction d'isolement
5. Borne d'entrée pour fonctions V, Ω, +, Hz, °C
6. Borne d'entrée commune (référence de terre) pour toutes les fonctions, sauf isolement
7. Borne d'entrée pour mA ou borne d'entrée commune pour fonction d'isolement

Effectuer des mesures de base

Attention avant de mesurer Suivez les directives sous la rubrique 'Avertissement' ou 'Attention'

Pour connecter les cordons à l'instrument à tester, reliez d'abord le cordon commun (mA) avant de connecter le cordon sous tension ; pour retirer les cordons, retirez d'abord le cordon sous tension avant de retirer le cordon commun.

Mesures de base: voir figures ci-après.

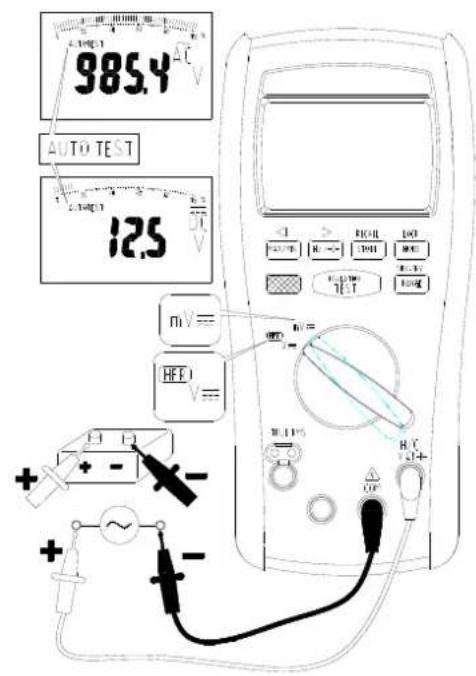

Mesure de tension ca/cc

Mesure de résistance/continuité/diode

Pressez le bouton bleu pour sélectionner une fonction de mesure.

Test de diode

Test de continuité

Le buzzer permet d'effectuer des tests de continuité sans devoir regarder l'afficheur. Il est activé lorsqu'une résistance de < 30Ω est détectée.

Mesure de capacité

Mesure de température °C / °F

Mesure de courant CA / CC

Mesure de résistance d'isolement

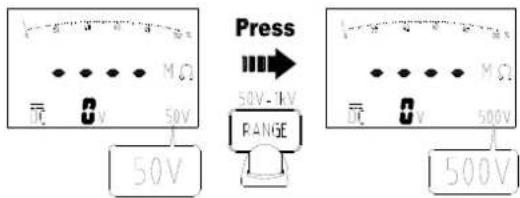

Sélection de la tension de test

Pressez le sélecteur de gamme pour sélectionner la tension de test (50V / 100V / 250V / 500V / 1000V)

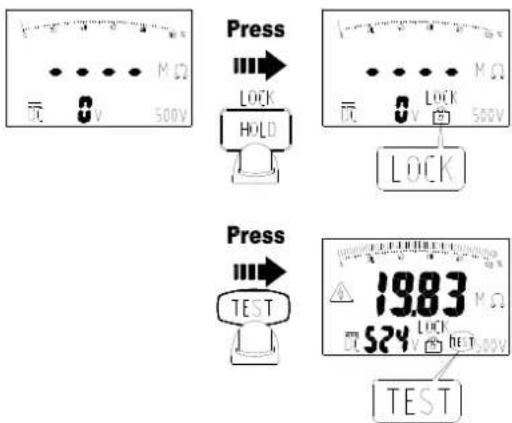

Verrouillage de la tension de test

Pressez le bouton Hold pour verrouiller la tension de test. Pressez à nouveau pour annuler le mode de verrouillage.

Stabiliser l'affichage

Pressez le bouton bleu pour stabiliser l'affichage. Le message "Smooth" s'affiche. Pressez le bouton bleu à nouveau pour quitter le mode.

Mesure de résistance d'isolement

Des tests d'isolement peuvent uniquement être effectués sur des circuits hors tension sans appareillage connecté. Contrôlez le fusible avant de commencer le test. Pour mesurer la résistance d'isolement, suivez les instructions suivantes :

$$ " \ominus " e t" \ominus ". $$

1. Connectez les cordons de mesure aux bornes d'entrée
2. Positionnez le sélecteur rotatif sur 'Insulation'.
3. Pressez le sélecteur de gamme pour sélectionner la tension de test.
4. Reliez les sondes au circuit.
5. Maintenez le bouton de test pour commencer le test. Les messages "Test" et "A" s'affichent. L'afficheur secondaire montre la tension de test qui est indiquée sur le circuit à tester. L'afficheur primaire montre la résistance.
6. Gardez les sondes sur les points de test et relâchez le bouton de test. La résistance reste sur l'afficheur primaire jusqu'à ce qu'un nouveau test commence ou qu'une autre fonction ou gamme est sélectionnée ou en cas de détection de >30 V.

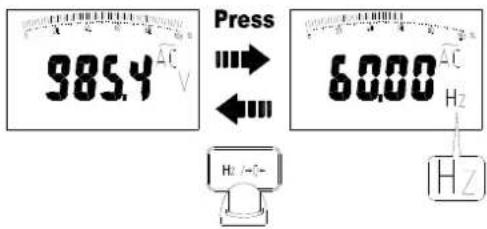

Mesure de fréquence pour VCA, mvca et maca

Le multimètre mesure la fréquence d'un signal de tension ou de courant en comptant combien de fois par minute le signal dépasse le seuil. Pour mesurer la fréquence, procédez comme suit :

1. Positionnez le sélecteur rotatif sur V, mV ou mA.
2. Pressez la touche Hz pour mesurer la fréquence.
3. Pressez la touche Hz ou déplacez le sélecteur rotatif pour quitter la fonction.

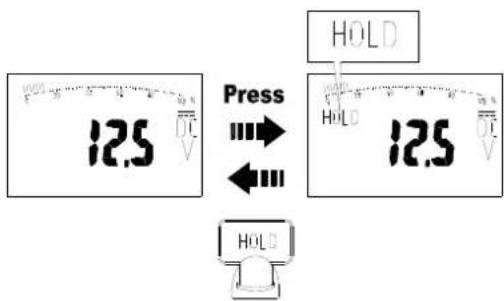

Sauvegarder l'affichage

En mode Hold, l'affichage est sauvegardé. Pour activer le mode Hold, procédez comme suit :

1. Pressez Hold pour activer le mode de sauvegarde de l'affichage. Le message "Hold" s'affiche.
2. Pressez la touche Hold ou le bouton bleu ou déplacez le sélecteur rotatif pour quitter la fonction.

Affichage MAX / MIN / AVG

Le mode "MIN/MAX/AVG" enregistre les valeurs d'entrées minimales et maximales. Si l'entrée tombe au-dessous de la valeur minimale enregistrée ou dépasse la valeur maximale enregistrée, on entend un bip sonore et le multimètre enregistre la nouvelle valeur. En mode MIN/MAX/AVG on peut également calculer une valeur moyenne des valeurs maximales et minimales. Pour activer le mode MIN/MAX/AVG, procédez comme suit :

1. Pressez "MIN/MAX" pour activer le mode MIN/MAX/AVG. Le message "MIN MAX" commence à clignoter.
2. Pressez "MIN/MAX" pour parcourir les valeurs actuelles, maximales et moyennes (AVG).
3. Appuyez 2 sec. sur la touche "MIN/MAX", le bouton bleu ou le sélecteur de gamme ou déplacez le sélecteur rotatif pour quitter le mode.

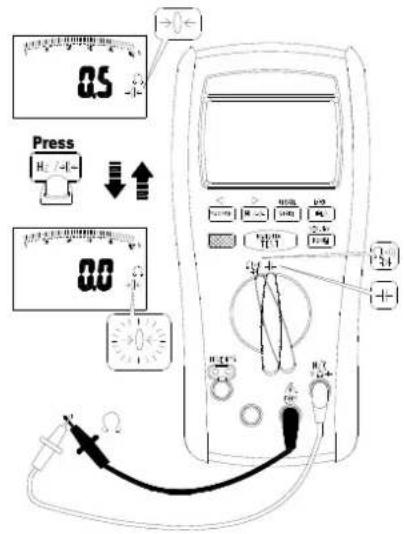

Mode relatif pour Ω / +

En mode relatif, le multimètre enregistre la valeur actuelle comme référence. Cette valeur de référence sera déduite de la valeur ultérieure. Pour activer le mode relatif, procédez comme suit :

1. Positionnez le sélecteur rotatif sur Ω ou -H
2. Pressez la touche Hz pour activer le mode relatif. Le message “→ 0 ←” clignote.
3. Pressez la touche Hz, le bouton bleu ou le sélecteur de gamme ou déplacez le sélecteur rotatif pour quitter cette fonction.

Autotest et test manuel

Le multimètre fonctionne aussi bien en mode "Autotest" qu'en mode de test manuel.

• En mode autotest, le multimètre compare l'affichage CA et CC et la valeur la plus élevée s'affichera. Un bip sonore est émis lorsque le mode CA/CC est modifié.
• En mode de test manuel, vous sélectionnez vous-même le mode ACA/CC.

Si vous positionnez le sélecteur rotatif sur V, mV ou mA, le multimètre est par défaut en mode autotest; le message "AutoTest" s'affiche.

1. Pour activer le mode de test manuel, pressez le bouton bleu.
2. En mode de test manuel, pressez le bouton bleu pour modifier le mode CA/CC.
3. Appuyez 2 sec. sur le bouton bleu pour activer le mode autotest.

Mode de réjection pour haute fréquence

Lorsque le sélecteur rotatif est réglé sur V, le mode HFR peut être activé. Pressez à cette fin le bouton bleu en mode manuel.

Sélection automatique et manuelle de la gamme

Le multimètre peut sélectionner la gamme aussi bien de manière automatique que manuelle.

• En mode automatique, le multimètre sélectionne la gamme avec la meilleure résolution.
• En mode manuel, vous sélectionnez vous-même la gamme.

Lors de l'enclenchement, le multimètre est réglé par défaut en mode automatique ; le message "Range" s'affiche.

1. Pour activer le mode manuel, pressez le sélecteur de gamme. Le message "Range" disparaît.
2. En mode manuel, pressez le sélecteur de gamme pour sélectionner une gamme supérieure. Lorsque le multimètre a sélectionné la gamme la plus élevée, il passe de nouveau à la gamme la plus basse.
3. Pressez 2 sec. le sélecteur de gamme pour activer le mode automatique.

Sauvegarder et rappeler

Vous pouvez sauvegarder la valeur affichée et la rappeler ultérieurement.

Pour sauvegarder la valeur, pressez la touche Store.

• Le numéro de données et le message "MEM" clignotent sur l'afficheur secondaire.
• Chaque fonction a un emplacement de mémoire distinct. Chaque emplacement de mémoire a un maximum de 100 numéros.

Pour rappeler la valeur, pressez 2 sec. la touche Store pour activer le mode de rappel. Le numéro de données apparaît sur l'afficheur secondaire. En mode de rappel, les actions suivantes sont possibles :

• Pressez ← ou → pour sélectionner le numéro de données.
• Pressez 2 sec. ← ou → pour une sélection rapide des données.
• Pressez le bouton bleu pour effacer dans cette fonction toutes les données sauvegardées.
• Pressez 2 sec. la touche Store ou déplacez le sélecteur rotatif pour quitter la fonction.

Mode de veille automatique

Activez le multimètre en déplaçant le sélecteur rotatif ou en pressant une touche quelconque.

Rétro-éclairage automatique

L'éclairage est activé automatiquement dans un endroit sombre.

Le multimètre émet un seul bip sonore à chaque pression valable sur une touche; il émet deux bips à chaque pression non valable.

Options d'enclenchement

Pressez la touche pendant que vous enclenchez le multimètre à partir de la position OFF.

Bouton bleu : annuler le mode de veille automatique

Touche MAX/MIN : annuler le rétro-éclairage automatique

Touche Store : effacer toutes les données sauvegardées

Bouton de test : affichage cadre de test LCD

Sélecteur de gamme : standard °C / °F

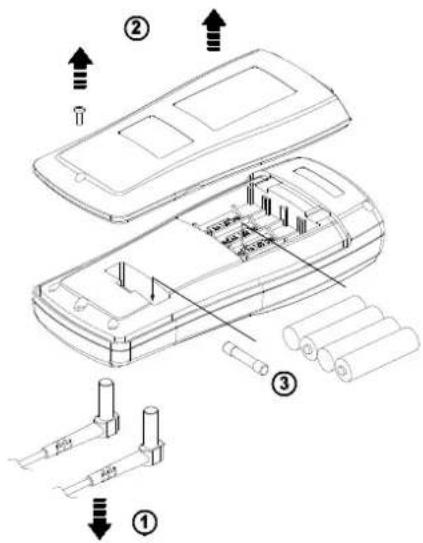

Remplacer les piles et le fusible

Suivez les instructions ci-dessous :

• Utilisez uniquement un fusible avec le courant, la tension et la vitesse d'interruption spécifiées. • Spécifications: 440mA, 1000V.
• Remplacez les piles dès que l'icône s'affiche; ceci afin d'éviter une fausse lecture. • 4 piles alcalines 1.5V.

Tester le fusible

Testez le fusible comme suit :

1. Connectez la sonde de test à la borne d'entrée V, Ω, ⚙, Hz, °C.

Positionnez le sélecteur rotatif sur Ω et le bouton bleu sur la fonction diode.

Connectez la sonde à la borne d'entrée mA. Dès que 'OL' s'affiche, le fusible doit être remplacé.

Spécifications

Spécifications générales

Tension max. appliquée à une borne : 1000 V CA eff. ou CC.

Affichage : 10000 points de mesure

Indication de polarité : Automatique (sous-entendue positive), la polarité négative est indiquée.

Indication de dépassement de gamme : OL

Durée de vie des piles :

Mesures de résistance : le multimètre permet au moins 2600 mesures de résistance de terre Ω avec un cycle de fonctionnement de 5 secondes ON et de 25 secondes OFF.

Test d'isolement : Le multimètre permet au moins 1100 tests d'isolement MΩ en 1000 V avec un cycle de fonctionnement de 5 secondes ON et de 25 secondes OFF.

Indication tension pile faible : l'icône d'une pile apparaît lorsque la tension des piles est inférieure à la tension de fonctionnement.

Tension pile faible : environ 4.0V

Mode de veille automatique : environ 20 minutes.

Température de fonctionnement : sans condensation ≤ 10°C,

11^ 30^ (≤ 80% HR)

30^ 40^ (≤ 75% HR)

40^ 50^ (≤ 45% HR)

Température de stockage :

-20°C à 60°C, 0 à 80% HR (sans piles)

Coefficient de température :

0.15 x (précision spécifiée) / °C, < 18°C ou >28°C.

Fréquence de mesure : 3 x par seconde

Hauteur : 2000m

Sécurité : Conforme aux normes EN61010-1, UL61010-1, IEC

61010-1, CAT. IV. 600V, CAT. III. 600V

CAT Application

I	Circuits non connectés au réseau
II	Circuits connectés directement à l'installation de basse tension
III	Installation du bâtiment
IV	Alimentation de l'installation de basse tension

Conforme à la norme EN 61557 :

IEC61557-1, IEC61557-2, IEC61557-4, IEC61557-10

Dimension (L x H x P) : 95mm x 207mm x 52mm avec gaine

Accessoires : Piles (installées), cordon de mesure et notice d'utilisation

Alimentation : 4 piles 1.5V IEC LR6 ou AA.

Degré de pollution : 2

EMC: EN 61326-1

Choc/vibration : Vibration sinusoidale conforme à la norme MIL-T-28800E (5 ~ 55 Hz, 3g maximum).

Protection contre les chutes :

± 1,2m sur un sol en bois dur ou en béton

Utilisation interne

Spécifications électriques

Précision : ±(% d'affichage + nombre de digits) à 23°C ±5°C < 80%HR

Mesure de tension CA

Fonction	Gamme	Précision
		50Hz ~ 60Hz	60Hz ~ 5kHz
mVCA	100.00mV	±(0.9%+3d)	±(0.9%+3d)
	1000.0mV	±(0.9%+3d)	±(0.9%+3d)
VCA	10.000V	±(0.9%+3d)	±(1.9%+3d)
	100.00V	±(0.9%+3d)	±(1.9%+3d)
	1000.0V	±(0.9%+3d)	±(1.9%+3d) [1]
HFR VCA	10.000V	±(0.9%+3d)	±(2.9%+3d) [2]
	100.00V	±(0.9%+3d)	±(2.9%+3d) [2]
	1000.0V	±(0.9%+3d)	±(2.9%+3d) [2]
[1] 60Hz à 1kHz[2] 60Hz à 500Hz

Mesure de tension CC

Fonction	Gamme	Précision
mVCC	100.00mV	±(0.08%+3d)
	1000.0mV	±(0.08%+2d)
VCC	10.000V	±(0.08%+2d)
	100.00V	±(0.08%+2d)
	1000.0V	±(0.08%+2d)

Protection de surtension : 1000V CA eff. ou CC. Fréquence limite du filtre haute fréquence : 1 kHz.

Impédance d'entrée : 10MΩ // moins de 100pF. CMRR / NMRR : (taux de réjection du mode commun) (taux de réjection du mode normal)

VCA : CMRR > 60dB en CC, 50Hz / 60Hz VCC : CMRR > 100dB en CC, 50Hz / 60Hz NMRR > 50dB en CC, 50Hz / 60Hz

Type de conversion CA : Les conversions CA sont couplées en CA, elles tiennent compte de la valeur efficace vraie et sont étalonnées à la valeur efficace d'une onde sinusoidale. Les précisions sont spécifiées en fin d'échelle pour une onde sinusoidale et en dessous de la mi-échelle pour une onde non sinusoidale.

Pour une onde non sinusoidale, il faut apporter les corrections suivantes au facteur de crête : pour un facteur de crête de 1.4 à 2.0 : ajoutez 1.0% à la précision pour un facteur de crête de 2.0 à 2.5 : ajoutez 2.5% à la précision pour un facteur de crête de 2.5 à 3.0 : ajoutez 4.0% à la précision CF 3 @ 330V, 2 @ 500V

Mesure de courant CA/CC

Fonction	Gamme	Précision
CCmA	100.00mA	±(0.2%+2d)
	400.0mA	±(0.2%+2d)
mACA	100.00mA	±(1.5%+2d) [1]
	400.0mA	±(1.5%+2d) [1]
[1] 50Hz à 5kHz

Protection de surtension : Entrée mA : Max 440mA Type de conversion CA : type de conversion et précision additionnelle idem que tension CC/CA. Limite maximale de courant d'entrée : 10 minutes

Mesure de fréquence pour VCA/mVCA/mACA

Fonction	Gamme	Précision
Fréquence	100.00Hz	±(0.1%+5d)
	1000.0Hz	±(0.1%+5d)
	10.000kHz	±(0.1%+5d)
	100.00kHz	±(0.1%+5d)

Sensibilité compteur de fréquences

Fonction	Gamme d'entrée (CA)	Sensibilité V ca (onde sinusoidale eff.)
		10Hz à 10kHz	10kHz à 100kHz
mVCA	100.00mV	15.00mV	15.00mV
	1000.0mV	150.0mV 150	0mV
VCA	10.000V	1.500V 1.500V
	100.00V	3V	-
	1000.0V	30V	-
mACA	100.00mA	15.00mA	-
	400.0mA	30mA	-

Durée d'impulsion minimale : >10μs

Protection de surtension : 1000V CA eff ou CC

Mesure de résistance

Fonction	Gamme	Précision
Résistance	1000.0Ω	±(0.5%+2d)
	10.000KΩ	±(0.5%+2d)
	100.00KΩ	±(0.5%+2d)
	1000.0KΩ	±(0.5%+2d)
	10.000MΩ	±(0.5%+2d)
	40.00MΩ	±(0.5%+2d)

Tension à vide : environ 0.25V

Courant de court-circuit : environ 0.25mA

Protection de surtension : 1000V CA eff ou CC

Test de continuité et de diode

Fonction	Gamme	Précision
Continuité	400.0Ω	±(0.5%+8d)
Diode 2.00	0V ±(0.5%+8d)

Continuité: le buzzer incorporé est activé lorsque la résistance mesurée est inférieure à 30Ω et sera désactivé lorsque la résistance mesurée est supérieure à 100Ω; entre 30Ω et 100Ω, le buzzer peut être soit activé, soit désactivé.

Continuité courant de test MAX : 0.25mA

Continuité tension à vide MAX : 1.2V

Diode courant de test MAX : 0.6mA

Diode tension à vide MAX : 2.5V

Protection de surtension : 1000V CA eff ou CC

Mesure de capacité

Fonction Gamme Temps Précision
Capacité	10.000nF 0.7sec ±(1.2%+80d)
	100.00nF 0.7sec ±(1.2%+20d)
	1000.0nF	0.7sec	±(1.2%+2d)
	10.000uF 0.7sec ±(1.2%+2d)
	100.00uF 0.7sec ±(1.2%+2d)
	1000.0uF 3.75sec ±(1.2%+2d)
	10.000mF	7.5sec	±(1.2%+20d)
	40.00mF	7.5sec	±(1.2%+80d)

Protection de surtension : 1000V CA eff ou CC

Mesure de température

Fonction	Gamme	Précision
Température	-200.0 ~ 0.0 °C	±(1%+2°C)
	0.0 ~ 1200 °C	±(1%+1°C)
	-328.0 ~ 32.0 °F	±(1%+36°F)
	32.0 ~ 2192 °F	±(1%+18°F)

Protection de surtension : 1000V CA eff ou CC

Mesure de résistance d'isolement

Tension de test	Gamme	Précision
50V	2.000MΩ	±(1.5%+5d)
	20.00MΩ	±(1.5%+5d)
	55.0MΩ	±(1.5%+5d)
100V	2.000MΩ	±(1.5%+5d)
	20.00MΩ	±(1.5%+5d)
	110.0MΩ	±(1.5%+5d)
250V	2.000MΩ	±(1.5%+5d)
	20.00MΩ	±(1.5%+5d)
	200.0MΩ	±(1.5%+5d)
	275MΩ	±(1.5%+5d)
500V	2.000MΩ	±(1.5%+5d)
	20.00MΩ	±(1.5%+5d)
	200.0MΩ	±(1.5%+5d)
	550MΩ	±(1.5%+5d)
1000V	2.000MΩ	±(1.5%+5d)
	20.00MΩ	±(1.5%+5d)
	200.0MΩ	±(1.5%+5d)
	2000MΩ	±(1.5%+5d)
	22.0GΩ	±(10%+3d)

Tension de test vs. gamme de résistance maximale : 50V/55.0MΩ, 100V/110.0MΩ, 250V/275MΩ, 500V/550MΩ, 1000V/20.0GΩ.

Tension de test vs. gamme de résistance minimale (avec courant de test = 1 mA) :

Précision tension de test : +20%, 0%

Courant de test de courant de court-circuit : 1mA

Fonction de décharge automatique :

Temps de décharge < 1 sec pour C ≦ 1pF

Charge capacitive maximale :

opérable avec une charge jusqu'à 1 pF

Détection de circuit sous tension :

À ≥ 30V CA/CC aux entrées, le test n'est pas permis.

Protection de surtension : 600V CA eff ou CC

Limitation de garantie

Ce testeur est garanti contre tout vice de matériau ou de fabrication pendant 2 ans, la date d'achat faisant foi. Durant cette période de garantie, le fabricant peut opter pour le remplacement ou la réparation de l'appareil défectueux, en fonction du résultat de l'examen du défaut ou du dysfonctionnement.

Cette garantie ne couvre pas les piles, ni les dommages causés par le non-respect des instructions, un accident, une réparation non autorisée, des altérations, des contaminations ou de toute anomalie d'opération ou de manipulation.

Toute garantie inhérente à la vente de ce produit - y compris mais non limitée aux garanties de négociabilité et d'appropriation à un certain but - est limitée aux dispositions précédentes. Le fabricant n'est pas responsable du non-fonctionnement de l'instrument suite à un dommage accidentel, ni des dépenses et pertes financières subséquentes, et déclinera toute demande en dommages et intérêts pour ces dommages ou pertes économiques. La législation pouvant varier d'un état ou pays à l'autre, il se peut que les limitations ci-dessus ne s'appliquent pas à votre pays.

Read First

Coefficient de température :

Add 0.15 x (Spec. Accy) / °C, < 18°C or > 28°C.

Mesure : Échantillonne 3 fois par seconde en normal.

Altitude : 6561.7 ft (2000m)

Exclusif importateur exclusif :
