DOM014401G1 - Four à micro-ondes DANBY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DOM014401G1 DANBY au format PDF.
| Type de produit | Four à micro-ondes encastrable avec hotte |
| Marque | Danby |
| Modèle | DOM014401G1 |
| Capacité | 38 L (1,4 pi³) |
| Diamètre du plateau tournant | 325 mm (12,8 po) |
| Dimensions extérieures (L×P×H) | 60,6 × 44,5 × 42,4 cm (23,8 × 17,5 × 16,7 po) |
| Poids net | 23,5 kg (51,8 lb) |
| Tension nominale | 120 V ~ 60 Hz |
| Puissance micro-ondes | Non spécifié |
| Types de ventilation | Évacuation supérieure, arrière ou recirculation |
| Accessoires inclus | Plaque de montage, adaptateur d’échappement, filtres à graisse, gabarits |

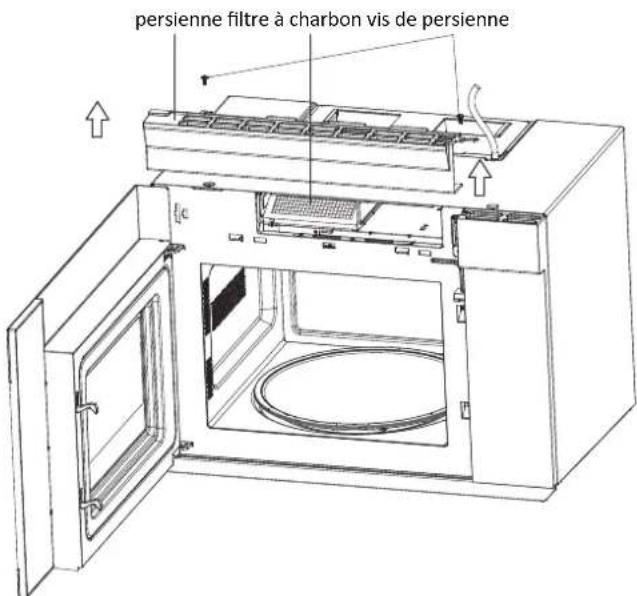

| Filtre à charbon | Disponible pour installation en recirculation (à remplacer tous les 6-12 mois) |
| Sécurité | Verrous de porte, mise à la terre, protection contre surchauffe des liquides |
| Entretien | Nettoyage régulier des surfaces d’étanchéité et filtres à graisse |
| Pièces détachées | Disponibles sur DanbyApplianceParts.com ou .ca |
FOIRE AUX QUESTIONS - DOM014401G1 DANBY
Questions des utilisateurs sur DOM014401G1 DANBY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Four à micro-ondes au format PDF gratuitement ! Retrouvez votre notice DOM014401G1 - DANBY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DOM014401G1 de la marque DANBY.
MODE D'EMPLOI DOM014401G1 DANBY
Cet équipement génère et utilise des fréquences ISM et s'il n'est pas installé et utilisé correctement en stricte conformité avec les instructions du fabricant, il peut provoquer des interférences avec la réception radio et télévision. Il a été testé par type et déclaré conforme aux limites des équipements ISM conformément à la partie 18 des règles de la FCC, qui sont conçues pour fournir une protection raisonnable contre de telles interférences dans une installation résidentielle.
Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans des installations particulières. Si cet équipement cause des interférences à la réception radio ou télévision, ce qui peut être déterminé en allumant et éteignant l'équipement, l'interférence peut être corrigée par une ou plusieurs des méthodes suivantes :
- Réorientez l'antenne de réception de la radio ou de la télévision.
- Éloignez le four à micro-ondes du récepteur.
- Branchez le four à micro-ondes dans une prise différente afin que le four à micro-ondes et le récepteur soient sur des circuits de dérivation différents.
Le fabricant n'est pas responsable des interférences radio ou TV causées par une modification non autorisée de cet appareil. Il est de la responsabilité de l'utilisateur de corriger ces interférences.
Éviter une éventuelle exposition à une énergie micro-ondes excessive
- N'essayez pas de faire fonctionner l'appareil avec la porte ouverte car cela peut entraîner une exposition nocive à l'énergie des micro-ondes. Ne pas altérer ou tenter de déjouer les verrous de sécurité.
- Ne placez aucun objet entre la face avant et la porte et ne laissez pas de saleté ou de résidus de nettoyant s'accumuler sur les surfaces d'étanchéité.
- Ne faites pas fonctionner l'appareil s'il est endommagé. La porte doit fermer correctement et les charnières, les loquets, la porte, les joints de porte ou les surfaces d'étanchéité ne doivent pas être endommagés.
Instructions de mise à la TERRE
Cet appareil doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le risque de choc électrique en fournissant un fil d'échappement pour le courant électrique.
Cet appareil est équipé d'un cordon doté d'un fil de mise à la terre avec une fiche de mise à la terre. Le cordon d'alimentation doit être branché dans une prise correctement mise à la terre. Si la prise est une prise murale standard à 2 broches, il est de votre responsabilité de la faire remplacer par une prise murale à 3 broches correctement mise à la terre. La plaque signalétique de série indique la tension et la fréquence pour lesquelles l'appareil est conçu.
AVERTISSEMENT - Une mauvaise utilisation de la fiche de mise à la terre peut entraîner un risque de choc électrique. Consultez un électricien qualifié ou un agent de service si les instructions de mise à la terre ne sont pas complètement comprises ou si vous avez des doutes quant à la bonne mise à la terre de l'appareil.
NE PAS utiliser de rallonge
Ne connectez pas votre appareil à des rallonges ou avec un autre appareil dans la même prise murale. Ne pas épisser le cordon d'alimentation. Ne coupez ou ne retirez en aucun cas la troisième broche de terre du cordon d'alimentation.
Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou une personne qualifiée similaire afin d'éviter tout danger.
Consignes de sécurité
- Assurez-vous que les composants sont remplacés par des composants similaires et que l'entretien est effectué par le personnel de service autorisé de l'usine, afin de minimiser le risque d'inflammation possible en raison de pièces incorrectes ou d'un entretien inapproprié.
- Vérifiez que l'appareil n'est pas endommagé avant de l'utiliser. Si l'appareil est endommagé, ne l'utilisez pas, rapportez-le à son point d'achat ou contactez le service à la clientèle.
- L'appareil doit être placé sur une surface plane et stable capable de supporter son poids et les aliments les plus lourds susceptibles d'être placés dans l'appareil.
- N'utilisez pas cet appareil là où de la chaleur, de l'humidité ou une humidité élevée sont générées.
- Ne pas nettoyer cet appareil avec ou utiliser à proximité de matériaux combustibles.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Cet appareil est spécialement conçu pour chauffer, cuire ou sécher des aliments. Il n'est pas conçu pour une utilisation industrielle ou en laboratoire.
- Ne rangez pas et n'utilisez pas cet appareil à l'extérieur. N'utilisez pas cet appareil près de l'eau.
- Ne pas trop cuire les aliments. Surveillez attentivement l'appareil lorsqu'il est utilisé.
- Retirez les attaches métalliques avant de placer des articles dans l'appareil.
- N'utilisez pas l'appareil à des fins de stockage. Ne laissez aucun objet à l'intérieur de l'appareil lorsqu'il n'est pas utilisé.
- Ne chauffez pas l'huile ou la graisse pour la friture car il est difficile de contrôler la température de l'huile dans un micro-ondes.
- Certains articles tels que les œufs entiers ou les récipients scellés peuvent exploser lorsqu'ils sont chauffés et ne doivent pas être placés dans cet appareil.
- N'utilisez aucun appareil de chauffage ou de cuisson sous cet appareil.
- Assurez-vous que le plateau en verre et les rouleaux sont dans la bonne position avant utilisation pour éviter d'éventuels déversements.
- Ne faites pas fonctionner cet appareil lorsqu'il est vide car cela augmentera la chaleur autour du magnétron et pourrait endommager l'appareil ou provoquer un incendie.
- Si des objets à l'intérieur de l'appareil s'enflamment, gardez la porte fermée, éteignez l'appareil et débranchez le cordon d'alimentation.
- Ne faites pas fonctionner l'appareil sans que le plateau en verre, le support de rouleau et l'arbre soient correctement positionnés.
Sécurité - liquide surchauffé
Les liquides peuvent être surchauffés au-delà du point d'ébullition sans sembler bouillir en raison de la tension superficielle du liquide. Des bulles visibles ne seront pas toujours présentes lorsque le liquide est retiré de l'appareil. Cela pourrait entraîner des liquides très chauds qui débordent soudainement lorsqu'un ustensile ou un autre article tel qu'un sachet de thé est inséré dans le liquide.
Pour réduire le risque de blessure :
- Ne surchauffez pas les liquides. Ne chauffez aucun liquide plus de 2 minutes par tasse.
- Remuer les liquides avant et à mi-cuisson.
- N'utilisez pas de récipients à parois droites avec des cols étroits car cela peut provoquer une accumulation de vapeur.
- Un liquide surchauffé peut commencer à bouillir spontanément lorsqu'il est retiré du micro-ondes. Après le chauffage, laissez le liquide reposer au micro-ondes pendant 30 secondes avant de le retirer.
- Soyez extrêmement prudent lorsque vous insérez un ustensile ou un autre article dans des liquides chauds.
- Le contenu des biberons et des petits pots pour bébés doit être remué ou secoué et la température vérifiée avant de servir afin d'éviter les brûlures.
- Ne décongelez pas de boissons congelées, en particulier de boissons gazeuses, dans cet appareil car elles pourraient exploser.
- Les aliments chauds et la vapeur peuvent provoquer des brûlures. Soyez prudent lorsque vous ouvrez un récipient qui a été chauffé dans l'appareil. Dirigez l'ouverture loin des mains et du visage pour éviter les brûlures.
Sécurité - ARC
La formation d'arc fait référence aux étincelles à l'intérieur du micro-ondes pendant son fonctionnement.
L'arc est causé par :
- Métal ou feuille à l'intérieur de l'appareil.
- Des serviettes en papier recyclées sont utilisées à l'intérieur de l'appareil, car elles peuvent contenir de petits morceaux de métal.
Si un arc est présent, arrêtez le fonctionnement et retirez tout métal ou essuie-tout de l'appareil.
| Capacité du four: | 38 L1.4 cu. ft. |
| Diamètre du plateau tournant: | 325 mm 12.8 in |
| Dimensions extérieures: | 60.6 x 44.5 x 42.4 cm23.8 x 17.5 x 16.7 in |
| Poids net: | 23.5 kg51.8 lbs |
| Tension nominale: 120 V ~ 60 Hz | |
Instructions d'installation
- Retirez tous les matériaux d'emballage de l'intérieur et de l'extérieur de l'appareil. Ne retirez pas la feuille de mica en carton recouvrant le magnétron.
- Vérifiez que l'appareil n'est pas endommagé avant de l'utiliser, comme une porte mal alignée ou tordue, des joints de porte endommagés, des charnières ou des loquets de porte cassés ou desserrés, ou des bosses à l'intérieur de la cavité ou sur la porte. Si l'appareil est endommagé, ne l'utilisez pas, rapportez-le à son point d'achat ou contactez le service à la clientèle.
- La surface de montage doit être capable de supporter la charge de l'armoire en plus du poids supplémentaire de ce four à micro-ondes, environ 22,6 à 31,7 kg (50 à 70 livres), plus des charges de four supplémentaires allant jusqu'à 22,6 kg (50 livres) pour un poids total de 45,2 à 54,3 kg (100 à 120 livres).
- Cet appareil ne peut pas être installé dans des armoires telles qu'un îlot ou une péninsule. Il doit être monté à la fois sur une armoire supérieure et sur un mur.
- Ne pas nettoyer cet appareil avec ou utiliser à proximité de matériaux combustibles.
- N'obstruez aucune ouverture de ventilation sur l'appareil.
- Ne faites pas fonctionner l'appareil sans que le plateau en verre, le support de rouleau et l'arbre soient correctement positionnés.
- Assurez-vous que l'étagère est correctement positionnée à l'intérieur du micro-ondes pour éviter tout dommage causé par un arc électrique. N'utilisez pas le four à micro-ondes avec l'étagère sur le sol du four à micro-ondes. N'utilisez pas la grille lors de la cuisson du popcorn. Utilisez toujours des maniques pour retirer la clayette car elle peut être chaude.
PIÈCES INCLUDES
| PARTIE QTY | ||
 | Plaque de montage | 1 |
 | Adaptateur d’échappement | 1 |
 | Modèle d’armoire supérieure | 1 |
 | Gabarit de paroi arrière | 1 |
 | Filtres à graisse supplémentaires | 2 |
ACCESSOIRES DE POSE
| PARTIE QTY | ||
 | Vis à bois (1/4" × 2") | 2 |
 | Écrou papillon 2 | |
 | Vis mécanique (3/16" × 3") | 2 |
 | Vis mécaniqueà alignementautomatique (1/4"-20 × 3") | 2 |
 | Passe-fi l ennylon (pourles armoiresmétalliques) | 1 |
 | Rondelle 2 | |
 | Vis à tôle 2 | |
Instructions d'installation
OUTILS REQUIS
 tournevis Phillipa #1 et #2 |  crayon | gle ou ruban à mesurer |  équerre de charpentier (facultatif) |
 cisailles(pour couper l'amortisseur,si nécessaire) |  les ciseaux(pour découper le gabarit,si nécessaire) |  perceuse électriqueavec embouts 3/16", 1/2" et 5/8" |  blocs de remplissage ou morceaux de bois(pour l'espacement des armoires supérieures dans les installations d'armoires inférieures encastrées,si nécessaire) |
 des gants |  lunettes de sécurité |  du ruban adhésif et du ruban de masquage | |
 scie(sabre, trou ou trou de serrure) |  niveau |   détecteur de montants bord à bordou un marteau (facultatif) | |

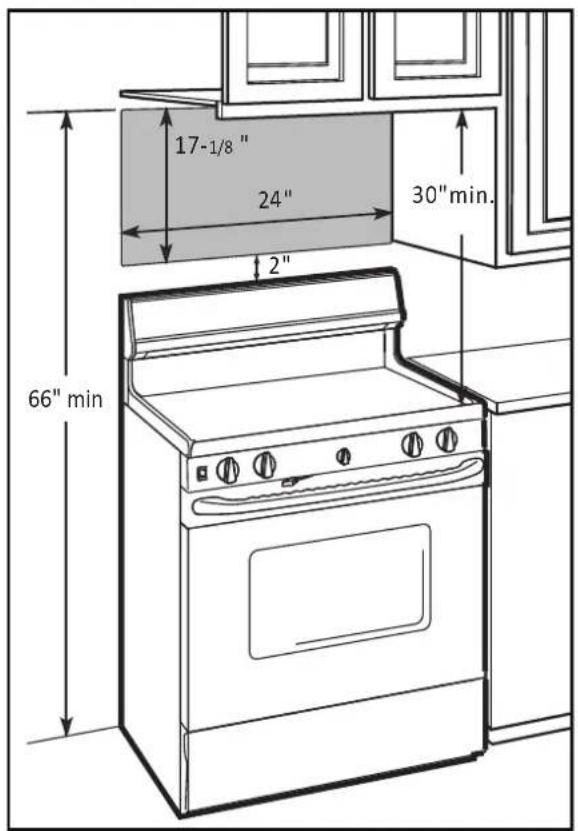

- L'espace entre les armoires doit être de 30" de large et libre de tout obstacle.
- Si l'espace entre les armoires est supérieur à 30 po, utilisez un matériau de remplissage pour combler l'espace entre le four à micro-ondes et les armoires.
- Ce four à micro-ondes est destiné à être installé sur des plages allant jusqu'à 24 pouces de large.
- Si vous installez le four à micro-ondes sous des armoires lisses et plates, assurez-vous de suivre les instructions relatives au dégagement du cordon d'alimentation.

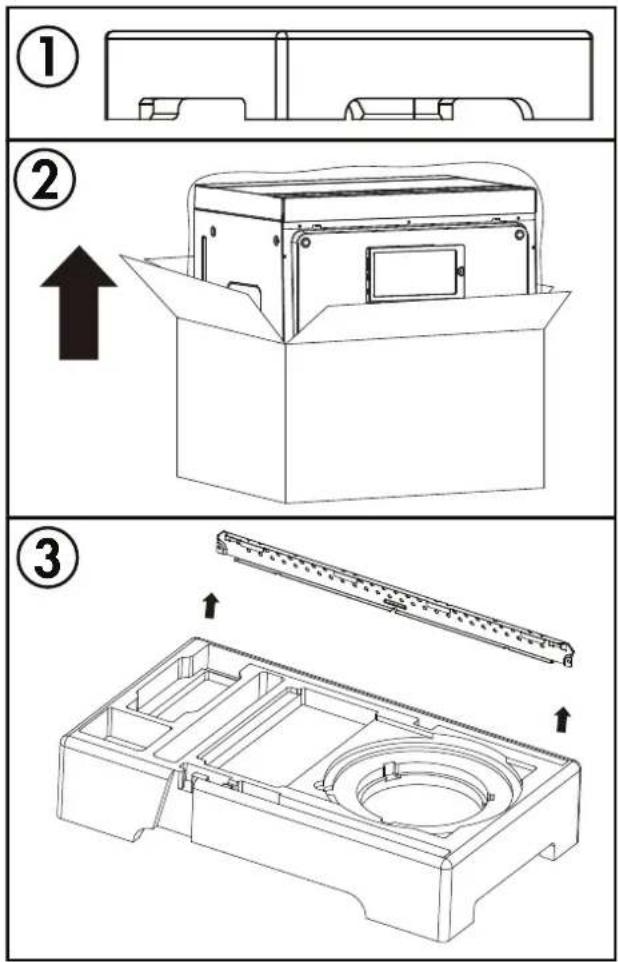

Déballage de l'appareil
- Ouvrez le carton et retirez la mousse supérieure de la boîte. Gardez les accessoires.
- Retirez le micro-ondes du carton et retirez le sac en plastique.
- Retirez le support de montage de la mousse supérieure.

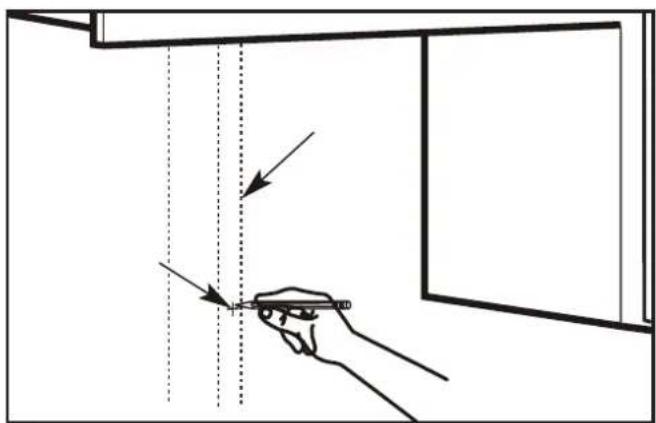

- Utilisez un détecteur de montant pour localiser le montant du mur. Si un détecteur de montants n'est pas disponible, utilisez un marteau pour taper légèrement sur le mur pour trouver un son solide. Ce son indique l'emplacement du montant du mur.
- Trouvez le centre du montant du mur en sondant le mur avec un petit clou pour trouver les bords du montant. Tracez une ligne au centre du montant du mur.
Remarque : Le micro-ondes doit être connecté à au moins un poteau mural.

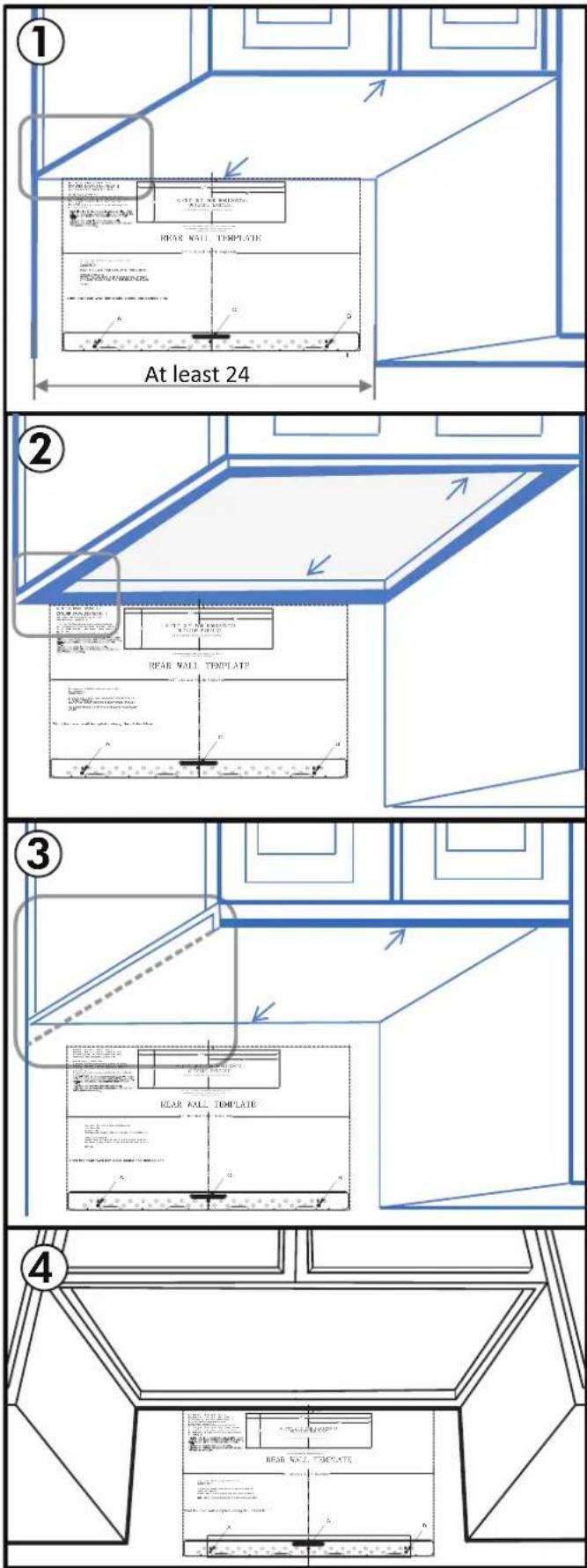

Il existe trois types d'armoires différents qui modifieront la façon dont le modèle de mur arrière doit être utilisé pour déterminer où installer le support de montage.
- Armoire à fond plat : Le haut du gabarit doit être aligné avec le bas de l'armoire.
- Armoire encastrée encadrée : le haut du gabarit doit être aligné avec le cadre arrière du bas de l'armoire.
- Armoire inférieure encastrée encadrée avec porte-à-faux avant : Le haut du gabarit doit être aligné avec le porte-à-faux avant. Il peut être utile de mesurer le surplomb, puis de mesurer la même distance à partir du bas de l'armoire et de marquer cet endroit.
- Alignement de la ligne médiane du gabarit du mur arrière : Mesurez l'espace où le four à micro-ondes sera installé et trouvez la ligne médiane. Marquez cette ligne avec un crayon et une règle droite. Alignez la ligne centrale du gabarit avec la ligne centrale sur le mur.
Si le gabarit arrive endommagé ou ne peut pas être utilisé, mesurez et marquez le mur avec ces dimensions. N'oubliez pas que le micro-ondes doit être de niveau.

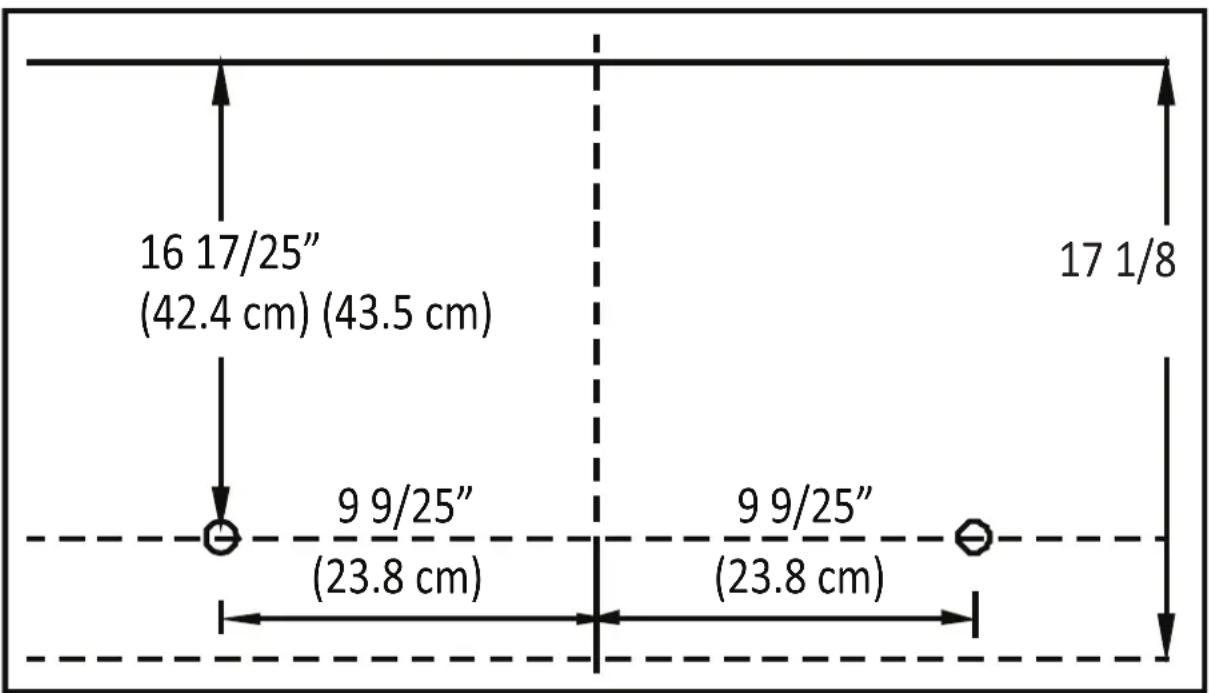

Le bord inférieur de la plaque de montage doit être à 17 1/8 po (43,5 cm) du bord inférieur de l'armoire supérieure.
Les trous de la plaque de montage doivent être à 16 17/25 po (42,4 cm) du bord inférieur de l'armoire supérieure et doivent être alignés les uns avec les autres. Chaque trou doit être à 9 9/25 po (23,8 cm) de la ligne médiane.
Marquez l'emplacement du modèle sur le mur, mais n'installez pas encore le modèle. Le conduit d’évacuation doit être installé en premier.
Toute garniture décorative sur les armoires ou le mur doit être retirée avant d'installer le four à micro-ondes.
Utilisez un niveau pour vous assurer que le gabarit est de niveau avant de marquer le mur. Le micro-ondes doit être de niveau pour assurer un bon fonctionnement.
Au moins trois vis doivent être utilisées pour installer la plaque de montage. Au moins une de ces vis doit être dans un poteau mural.
Fixez le gabarit de montage au mur avec du ruban adhésif, puis marquez les trois trous de vis au bas du gabarit. Retirez le gabarit et révérifiez les trous marqués avec la plaque de montage réelle pour vous assurer qu'ils correspondent.
Échappement de la HOTTE
Ce four à micro-ondes est conçu pour s'adapter à trois types de ventilation : évacuation supérieure extérieure, évacuation arrière extérieure et recirculation sans conduit sans évacuation. Utilisez les instructions de conduit suivantes si l'appareil doit être ventilé vers l'extérieur.
Pour un mouvement d'air satisfaisant, la longueur totale du conduit rectangulaire de 3 1/4" x 10" ou du conduit rond de 6" ne doit pas dépasser 140 pieds équivalents.
Les coudes, les transitions, les capuchons muraux et les capuchons de toit présentent une résistance supplémentaire au flux d'air et équivalent à une section de conduit droit qui est plus longue que la taille physique réelle. Lors du calcul de la longueur totale du conduit, ajoutez les longueurs équivalentes de toutes les transitions et adaptateurs plus la longueur de toutes les sections droites du conduit. Le tableau ci-dessous est un exemple d'une configuration d'installation possible.
Échappement supérieur extérieur (exemple uniquement)
Le tableau suivant décrit un exemple d'une installation possible de conduits.
| PIÈCES DE CONDUITS LONGUEUR | ÉQUIVALENTE | X | NOMBRE UTILISÉ | = | LONGUEUR ÉQUIVALENTE | |
 | Chapeau de toit | 24 ft X (1) = 24 ft | ||||
| Conduit droit de 12 pi (rond de 6 po) | 12 ft X (1) = 12 ft | |||||
| Adaptateur de transition rectangulaire à rond | 5 ft X (1) = 5 ft | |||||
| LONGUEUR TOTALE | = 41 ft | |||||
IMPORTANT : Si un adaptateur de transition rectangulaire à rond est utilisé, les coins inférieurs de l'amortisseur doivent être coupés pour s'adapter à l'aide de cisailles pour permettre le libre mouvement de l'amortisseur.
IMPORTANT : Il est important que la ventilation soit installée en utilisant le chemin le plus direct avec le moins de coudes possible. Cela garantit une ventilation claire des gaz d'échappement et aide à prévenir les blocages. Assurez-vous que les registres oscillent librement et que rien ne bloque les conduits.
Calculateur de longueur de conduit
Utilisez le tableau ci-dessous pour calculer la longueur totale des conduits à installer. La longueur totale ne doit pas dépasser 140 pieds.
| PIÈCES DE CONDUITS LONGUEUR | ÉQUIVALENTE | X | NOMBRE UTILISÉ | = | LONGUEUR ÉQUIVALENTE | |
 | Adaptateur de transition rectangulaire à rond | 5 ft X ( | ) = ft | |||
 | Capuchon mural | 40 ft X ( | ) = ft | |||
 | Coude rond à 90° | 10 ft X ( | ) = ft | |||
 | Coude rond à 45° | 5 ft X ( | ) = ft | |||
 | Coude rectangulaire à 90° | 25 ft X ( | ) = ft | |||
 | Coude rectangulaire à 45° | 5 ft X ( | ) = ft | |||
 | Chapeau de toit | 24 ft X ( | ) = ft | |||
| Conduit droit 6" rond ou 3 1/4" x 10" rectangulaire | 1 ft X ( | ) = ft | ||||
| LONGUEUR TOTALE | = | f | ||||
Instructions d'installation - échappement supérieur extérieur
Utilisez ces instructions si l'appareil est ventilé vers l'extérieur par le haut de l'appareil.

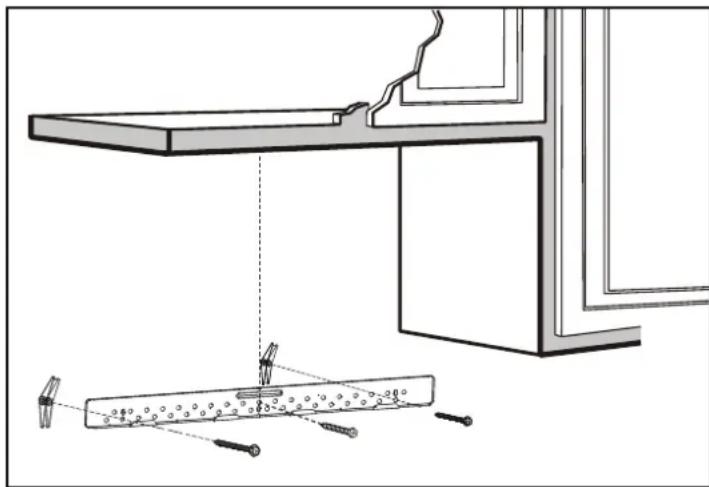

Installer la plaque de montage
Utilisez une perceuse de 5/8 po pour faire deux trous qui entreront dans la cloison sèche. Utilisez une perceuse de 3/16 po pour faire un trou qui entrera dans un montant de mur. Utilisez le gabarit de montage pour décider de l'emplacement des trous. Au moins un trou doit entrer dans un montant de mur.

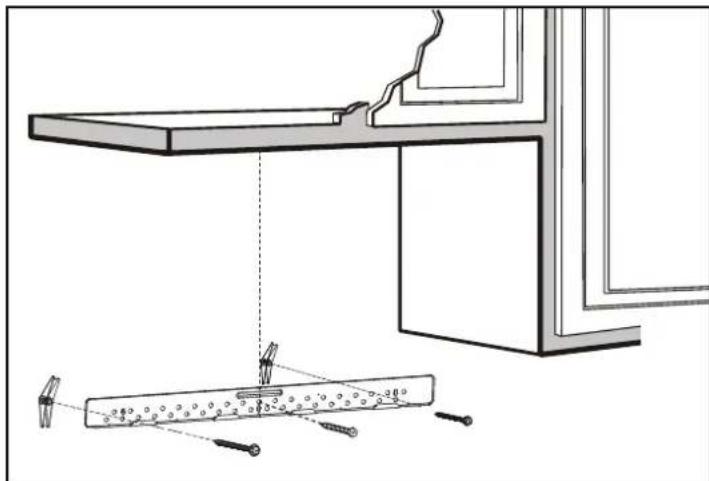

Insérez les vis à métaux dans la plaque de montage à travers les trous conçus pour pénétrer dans la cloison sèche et fixez les écrous à oreilles 3/4 po sur chaque vis à métaux.
Placez la plaque de montage contre le mur et insérez les écrous à oreilles dans les trous du mur. Les écrous à oreilles s'ouvriront de l'autre côté du mur pour fixer la vis.
Ne placez pas d'écrou à oreilles sur la vis qui ira dans le montant du mur. Insérez une vis à bois à travers la plaque de montage et dans le montant du mur. Serrez toutes les vis.

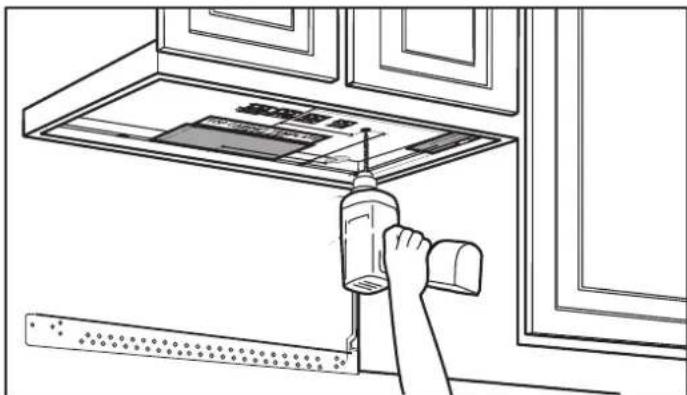

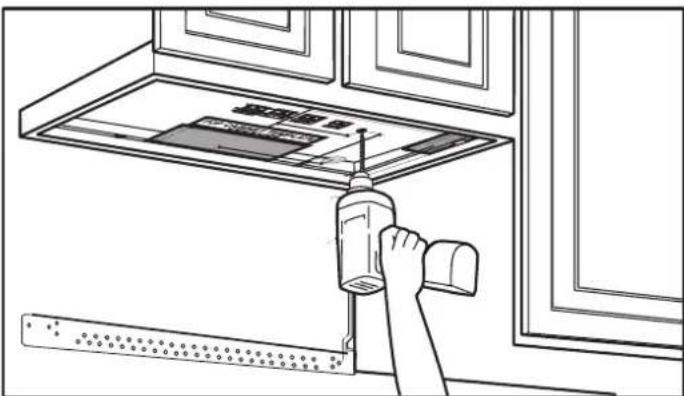

Utilisation du modèle d'armoire supérieure
Il y a des instructions sur le modèle d'armoire supérieure qui détaillent comment il doit être utilisé.
Collez le gabarit de l'armoire supérieure sur le dessous de l'armoire où le four à micro-ondes sera installé.
Percez des trous pour les vis de support supérieures, un trou suffisamment grand pour que le cordon d'alimentation puisse passer à travers et une découpe suffisamment grande pour l'adaptateur d'échappement.

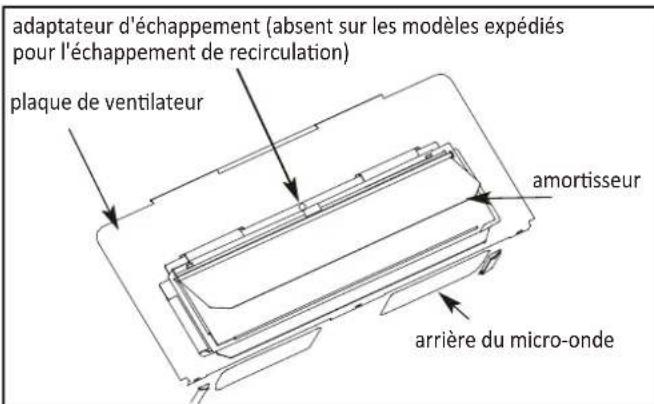

Vérifier le bon fonctionnement de l'amortisseur
Placez le micro-ondes en position verticale avec le dessus de l'appareil vers le haut.
Assurez-vous que le ruban adhésif fixant le registre est retiré et que le registre pivote facilement avant de monter le micro-ondes.

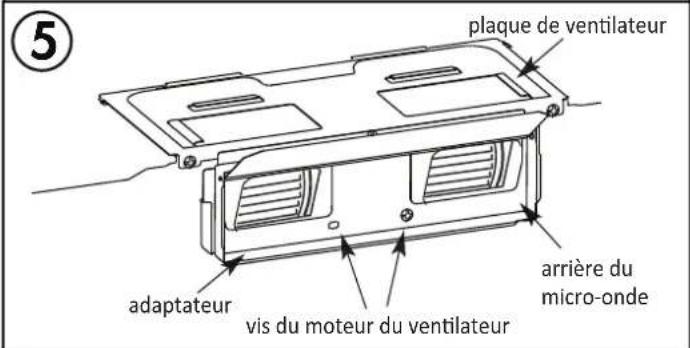

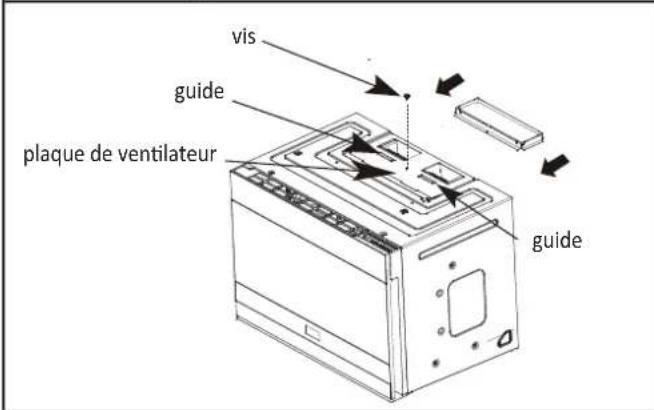

Fixez l'adaptateur d'évacuation à la plaque du ventilateur en le glissant dans les guides. Fixez l'adaptateur avec une vis à tôle.
Montage du four à micro-ondes
Deux personnes doivent être utilisées pour installer le micro-ondes. Ne saisissez pas ou n'utilisez pas la poignée pendant l'installation.

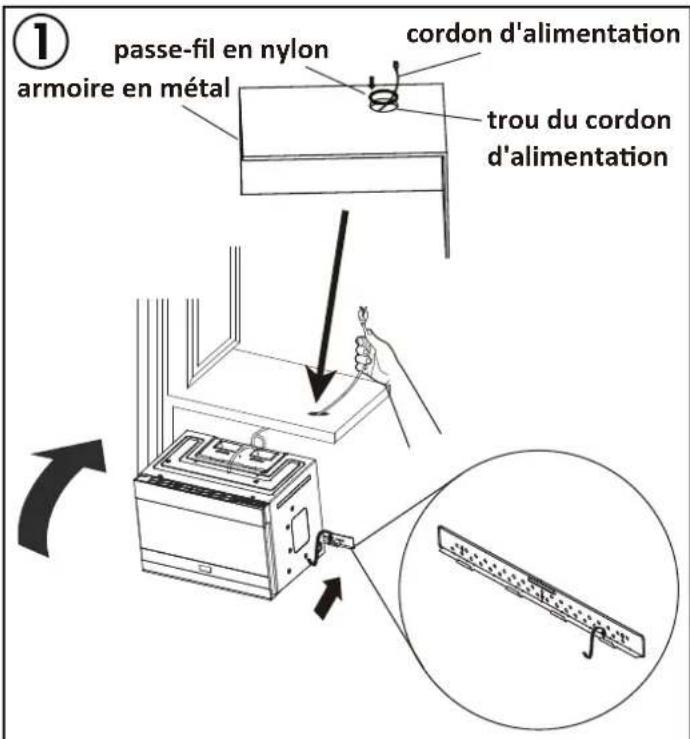

Si les armoires environnantes sont en métal, utilisez l'œillet en nylon autour du trou du cordon d'alimentation pour éviter d'endommager le cordon.
Lors du montage du four à micro-ondes, faites passer le cordon d'alimentation dans le trou de l'armoire. Gardez le cordon bien tendu lors du montage du four à micro-ondes pour vous assurer qu'il ne soit pas pincé. Ne soulevez pas le micro-ondes par le cordon.
- Soulevez le micro-ondes, inclinez-le vers l'avant et accrochez les fentes à l'arrière du micro-ondes sur les languettes inférieures de la plaque de montage. Faites pivoter l'avant du four à micro-ondes contre le fond de l'armoire.

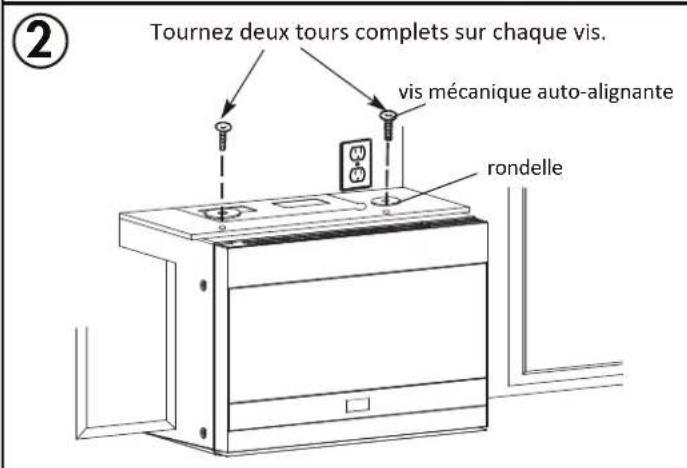

- Insérez deux vis mécaniques à alignement automatique avec rondelles dans les trous supérieurs de l'armoire et serrez de deux tours.

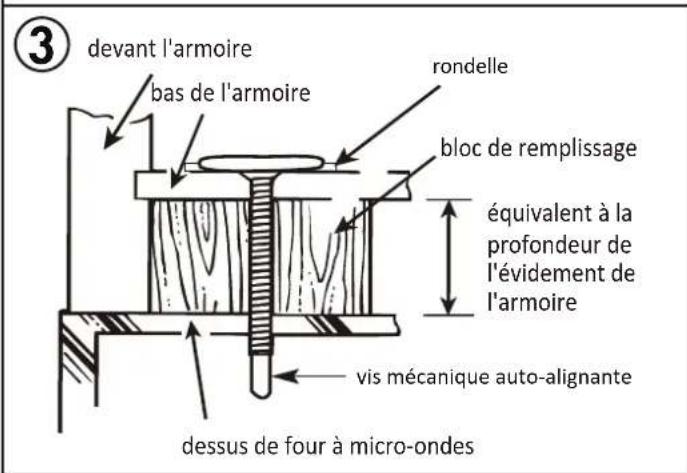

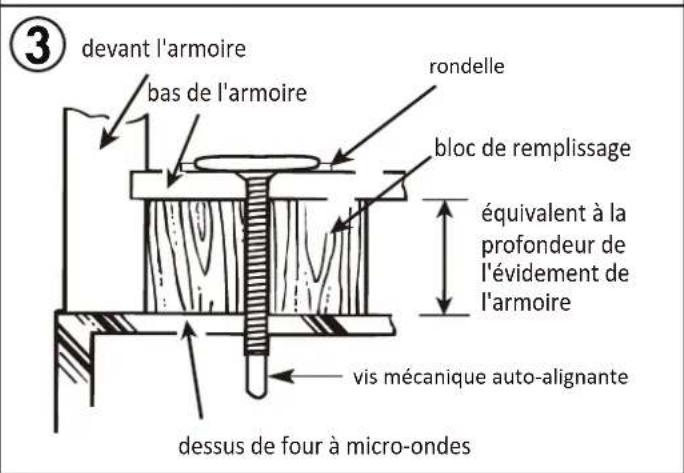

- Si le meuble a un surplomb, insérez les cales de remplissage en bois avant de serrer complètement les vis.

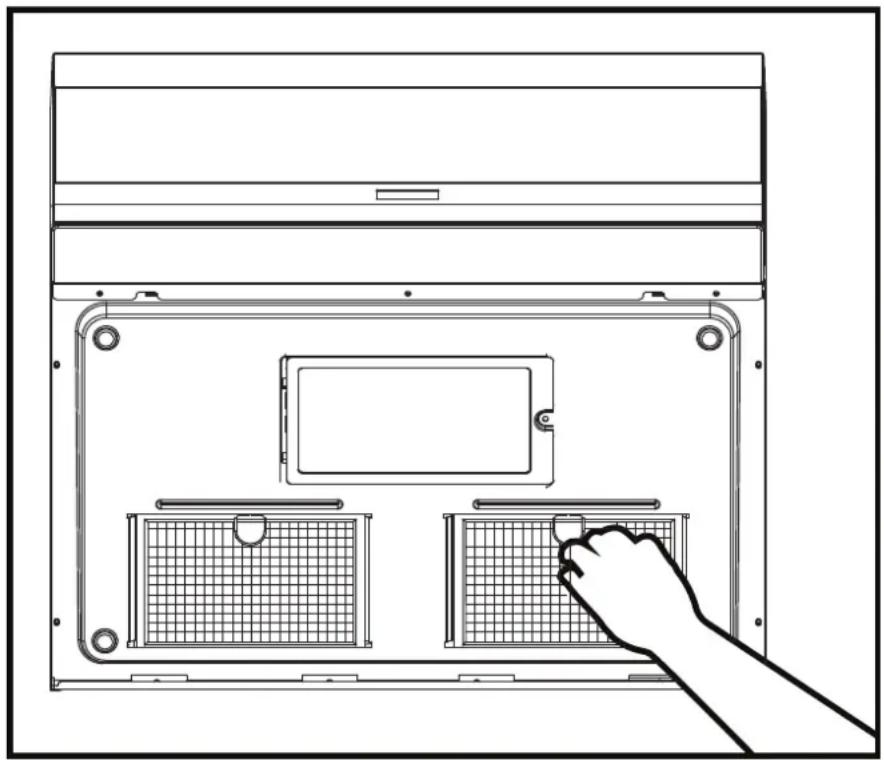

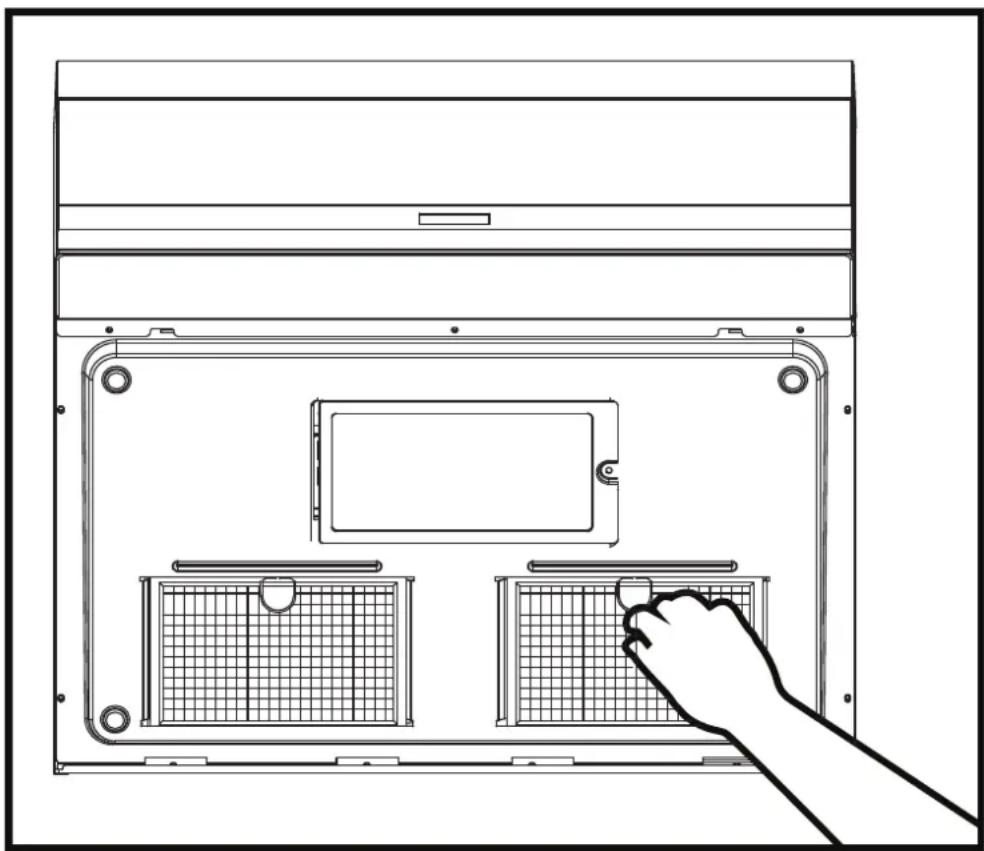

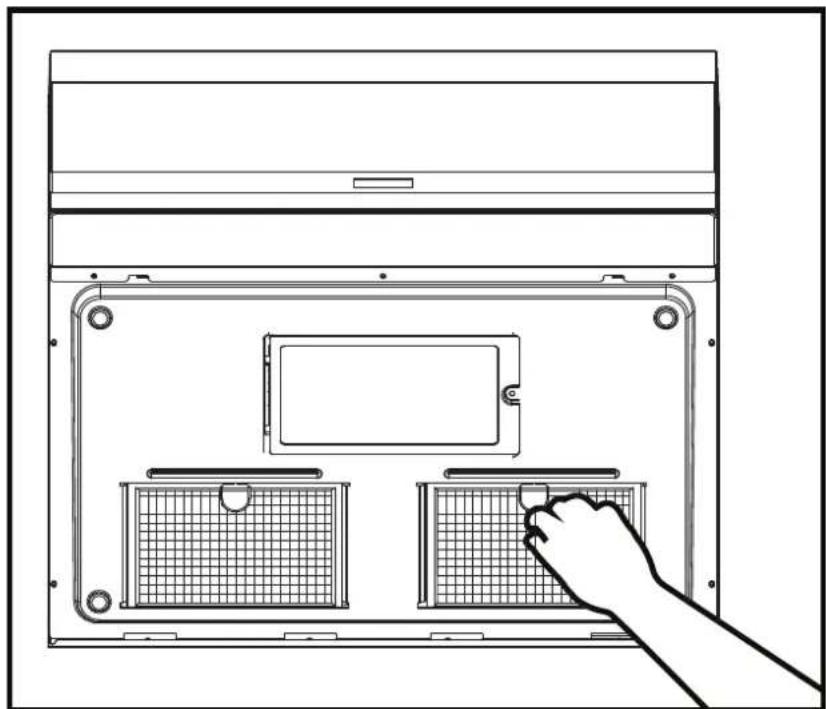

Installer des filtres à graisse
Faites glisser les filtres à graisse dans les ouvertures au bas du micro-ondes jusqu'à ce qu'ils s'enclenchent. L'appareil ne doit pas être utilisé sans les filtres à graisse installés.
Conduits de raccordement
Ajustez l'adaptateur d'échappement à l'intérieur de l'armoire afin qu'il puisse se connecter au conduit de la maison.
Prolongez le conduit de la maison vers le bas pour le connecter à l'adaptateur d'évacuation.
Utilisez du ruban adhésif pour sceller les joints des conduits d'évacuation.
Instructions d'installation - échappement arrière extérieur
Utilisez ces instructions si l'appareil est ventilé vers l'extérieur par l'arrière de l'appareil.
Découpez un trou carré de 12 po x 4 po dans le mur arrière pour l'évacuation extérieure. Suivez les instructions incluses sur le gabarit arrière.

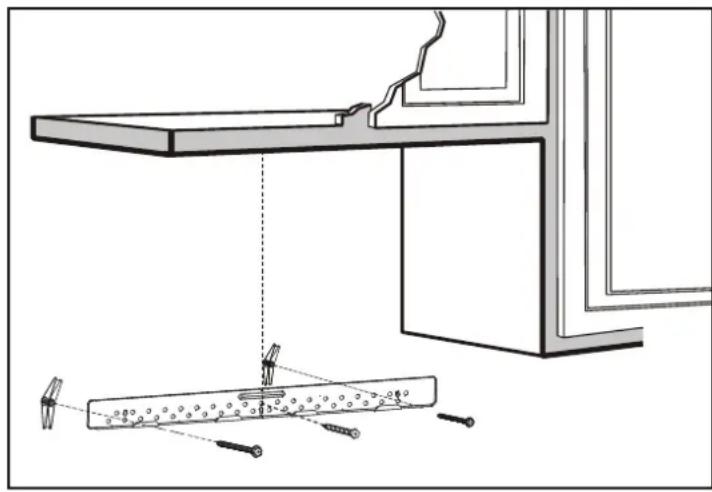

Installer la plaque de montage
Utilisez une perceuse de 5/8 po pour faire deux trous qui entreront dans la cloison sèche. Utilisez une perceuse de 3/16 po pour faire un trou qui entrera dans un montant de mur. Utilisez le gabarit de montage pour décider de l'emplacement des trous. Au moins un trou doit entrer dans un montant de mur.
Insérez les vis à métaux dans la plaque de montage à travers les trous conçus pour pénétrer dans la cloison sèche et fixez les écrous à oreilles 3/4 po sur chaque vis à métaux.
Placez la plaque de montage contre le mur et insérez les écrous à oreilles dans les trous du mur. Les écrous à oreilles s'ouvriront de l'autre côté du mur pour fixer la vis.
Ne placez pas d'écrou à oreilles sur la vis qui ira dans le montant du mur. Insérez une vis à bois à travers la plaque de montage et dans le montant du mur. Serrez toutes les vis.
Utilisation du modèle d'armoire supérieure
Il y a des instructions sur le modèle d'armoire supérieure qui détaillent comment il doit être utilisé.
Collez le gabarit de l'armoire supérieure sur le dessous de l'armoire où le four à micro-ondes sera installé.
Percez des trous pour les vis de support supérieures, un trou suffisamment grand pour que le cordon d'alimentation puisse passer à travers et une découpe suffisamment grande pour l'adaptateur d'échappement.
Adaptation du ventilateur pour l'échappement arrière

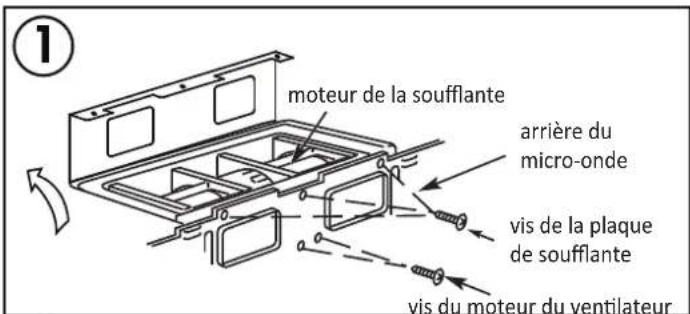

- Retirez les vis qui fixent le moteur du ventilateur. Soulevez la plaque du ventilateur.

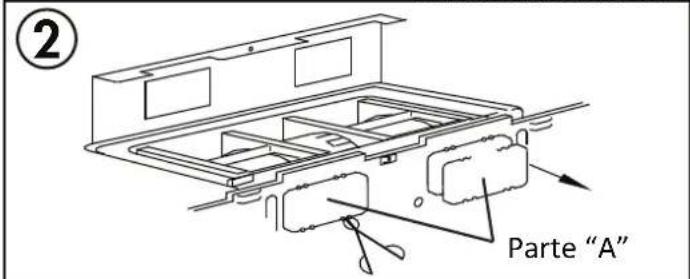

- Retirez la partie A avec des cisailles ou des ciseaux.
- Sortez l'unité de soufflage. Veillez à ne pas étirer les fils et assurez-vous que les fils ne soient pas pincés. Faites pivoter le ventilateur de manière à ce qu'il soit orienté vers l'arrière et replacez-le dans l'appareil. Les ouvertures d'évacuation du ventilateur doivent correspondre aux ouvertures d'évacuation à l'arrière du four à micro-ondes.
- Fermez la plaque du ventilateur. Fixez l'adaptateur d'évacuation à l'arrière du micro-ondes en le faisant glisser dans les guides en haut. Poussez fermement jusqu'à ce que les trous de vis soient visibles. Assurez-vous que la charnière du registre est installée de manière à ce qu'elle soit en haut et que le registre oscille librement.
- Fixez le moteur du ventilateur avec des vis. Fixez la plaque du ventilateur avec des vis.
Montage du four à micro-ondes
Deux personnes doivent être utilisées pour installer le micro-ondes. Ne saisissez pas ou n'utilisez pas la poignée pendant l'installation.
Si les armoires environnantes sont en métal, utilisez l'œillet en nylon autour du trou du cordon d'alimentation pour éviter d'endommager le cordon.
Lors du montage du four à micro-ondes, faites passer le cordon d'alimentation dans le trou de l'armoire. Gardez le cordon bien tendu lors du montage du four à micro-ondes pour vous assurer qu'il ne soit pas pincé. Ne soulevez pas le micro-ondes par le cordon.
- Soulevez le micro-ondes, inclinez-le vers l'avant et accrochez les fentes à l'arrière du micro-ondes sur les languettes inférieures de la plaque de montage. Faites pivoter l'avant du four à micro-ondes contre le fond de l'armoire.
- Insérez deux vis mécaniques à alignement automatique avec rondelles dans les trous supérieurs de l'armoire et serrez de deux tours.
- Si le meuble a un surplomb, insérez les cales de remplissage en bois avant de serrer complètement les vis.
Installer des filtres à graisse
Faites glisser les filtres à graisse dans les ouvertures au bas du micro-ondes jusqu'à ce qu'ils s'enclenchent. L'appareil ne doit pas être utilisé sans les filtres à graisse installés.
Conduits de raccordement
Ajustez l'adaptateur d'échappement à l'intérieur de l'armoire afin qu'il puisse se connecter au conduit de la maison.
Prolongez le conduit de la maison vers le bas pour le connecter à l'adaptateur d'évacuation.
Utilisez du ruban adhésif pour sceller les joints des conduits d'évacuation.
Instructions d'installation - recirculation (NON ventilé)
Utilisez ces instructions si l'appareil ne sera pas ventilé vers l'extérieur.
Installer la plaque de montage
Utilisez une perceuse de 5/8 po pour faire deux trous qui entreront dans la cloison sèche. Utilisez une perceuse de 3/16 po pour faire un trou qui entrera dans un montant de mur. Utilisez le gabarit de montage pour décider de l'emplacement des trous. Au moins un trou doit entrer dans un montant de mur.
Insérez les vis à métaux dans la plaque de montage à travers les trous conçus pour pénétrer dans la cloison sèche et fixez les écrous à oreilles 3/4 po sur chaque vis à métaux.
Placez la plaque de montage contre le mur et insérez les écrous à oreilles dans les trous du mur. Les écrous à oreilles s'ouvriront de l'autre côté du mur pour fixer la vis.
Ne placez pas d'écrou à oreilles sur la vis qui ira dans le montant du mur. Insérez une vis à bois à travers la plaque de montage et dans le montant du mur. Serrez toutes les vis.
Utilisation du modèle d'armoire supérieure
Il y a des instructions sur le modèle d'armoire supérieure qui détaillent comment il doit être utilisé.
Collez le gabarit de l'armoire supérieure sur le dessous de l'armoire où le four à micro-ondes sera installé.
Percez des trous pour les vis de support supérieures, un trou suffisamment grand pour que le cordon d'alimentation puisse passer à travers et une découpe suffisamment grande pour l'adaptateur d'échappement.
Adaptation du ventilateur pour la recirculation des gaz d'échappement

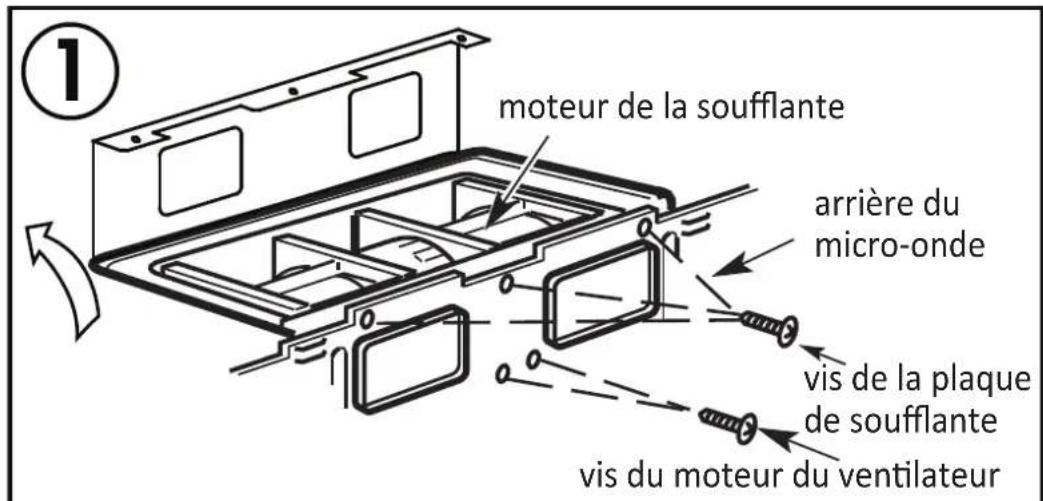

- Retirez les vis qui fixent le moteur du ventilateur. Soulevez la plaque du ventilateur.

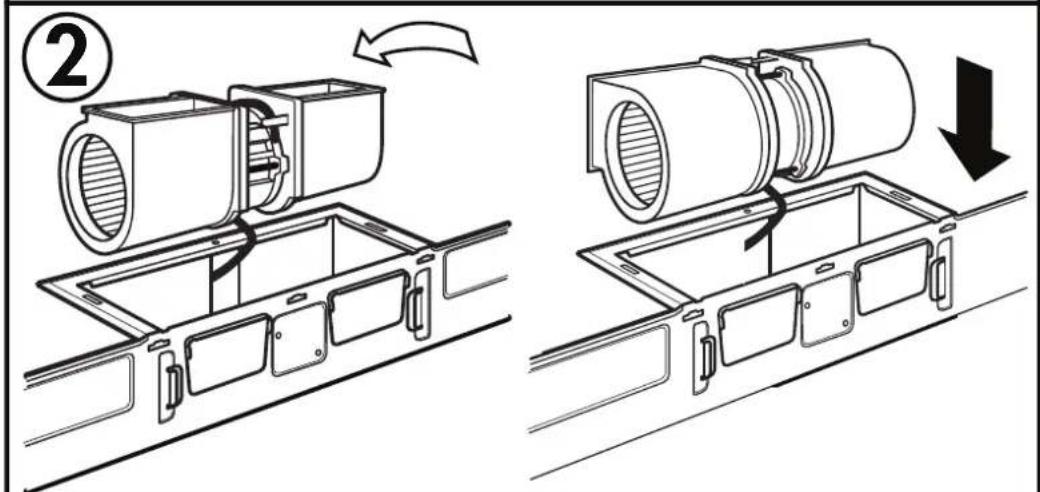

- Sortez l'unité de soufflage. Veillez à ne pas étirer les fils et assurez-vous que les fils ne soient pas pincés. Faites pivoter le ventilateur de sorte qu'il soit orienté vers l'avant et replacez-le dans l'appareil.
- Fixez le moteur du ventilateur avec des vis. Fixez la plaque du ventilateur avec des vis.
Montage du four à micro-ondes
Deux personnes doivent être utilisées pour installer le micro-ondes. Ne saisissez pas ou n'utilisez pas la poignée pendant l'installation.
Si les armoires environnantes sont en métal, utilisez l'œillet en nylon autour du trou du cordon d'alimentation pour éviter d'endommager le cordon.
Lors du montage du four à micro-ondes, faites passer le cordon d'alimentation dans le trou de l'armoire. Gardez le cordon bien tendu lors du montage du four à micro-ondes pour vous assurer qu'il ne soit pas pincé. Ne soulevez pas le micro-ondes par le cordon.
- Soulevez le micro-ondes, inclinez-le vers l'avant et accrochez les fentes à l'arrière du micro-ondes sur les languettes inférieures de la plaque de montage. Faites pivoter l'avant du four à micro-ondes contre le fond de l'armoire.
- Insérez deux vis mécaniques à alignement automatique avec rondelles dans les trous supérieurs de l'armoire et serrez de deux tours.
- Si le meuble a un surplomb, insérez les cales de remplissage en bois avant de serrer complètement les vis.
Installer des filtres à graisse
Faites glisser les filtres à graisse dans les ouvertures au bas du micro-ondes jusqu'à ce qu'ils s'enclenchent. L'appareil ne doit pas être utilisé sans les filtres à graisse installés.
Aucun conduit n'est requis pour ce type d'installation. L'air de l'appareil s'échappera par l'évent avant et recirculera dans l'air de la pièce.
Filtre à charbon
Le filtre à charbon doit être utilisé dans des installations de recirculation sans évacuation. Le filtre doit être changé tous les 6 à 12 mois selon l'utilisation.
- Retirez les deux vis fixant la grille à l'avant du four à micro-ondes.
- Retirez le filtre à charbon usagé.
- Installez le nouveau filtre à charbon. Le treillis métallique du filtre doit être visible de l'avant.
- Réinstallez la persienne.
Pour acheter des filtres de rechange, contactez le service à la clientèle ou visitez www.DanbyApplianceParts.com ou www.DanbyApplianceParts.ca
