MODE D'EMPLOI UXT5236ADQ MAYTAG
- Consignes de sécurité p. 1
- Hauteurs de montage p. 2
- Canalisation p. 3

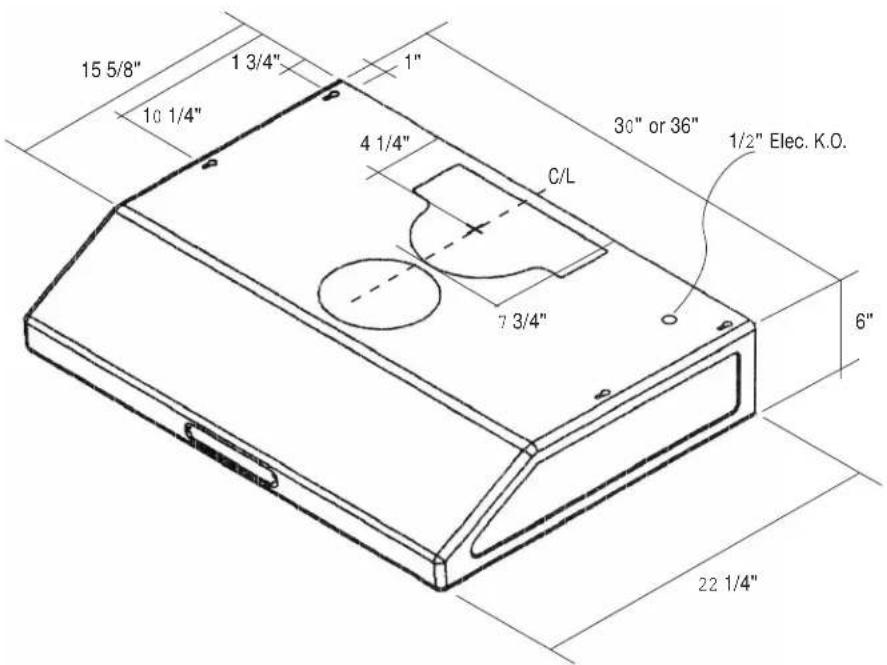

- -7-9 Caractéristiques techniques p. 4
- Installation -6MODELES: UXT5230AD* UXT5236AD* UXT5430AD* UXT5436AD* Installation Les procédures d’installation décrites dans ce guide s’adressent à des installateurs qualifiés, à des techniciens de service ou à des personnes possédant des compétences similaires. NE ten- tez PAS d’installer cet appareil vous-même. L’installation de l’unité peut causer des blessures en raison d’un manque de connaissances techniques et électriques. Tout le câblage électrique doit être correctement installé, isolé et mis à la masse. Les vieux sys- tèmes de conduits doivent être débarrassés de toute accumulation excessive de graisse. Si cela est impossible, les conduits doivent être remplacés afin d’éviter les incendies de graisse. Assurez-vous que les raccords des systèmes de conduits sont solidaires et adéquatement rubanés. p. 5
- Veuillez vous procurer les révisions les plus récentes des caractéristiques techniques avant de procéder à des travaux sur mesure ou de découpe.

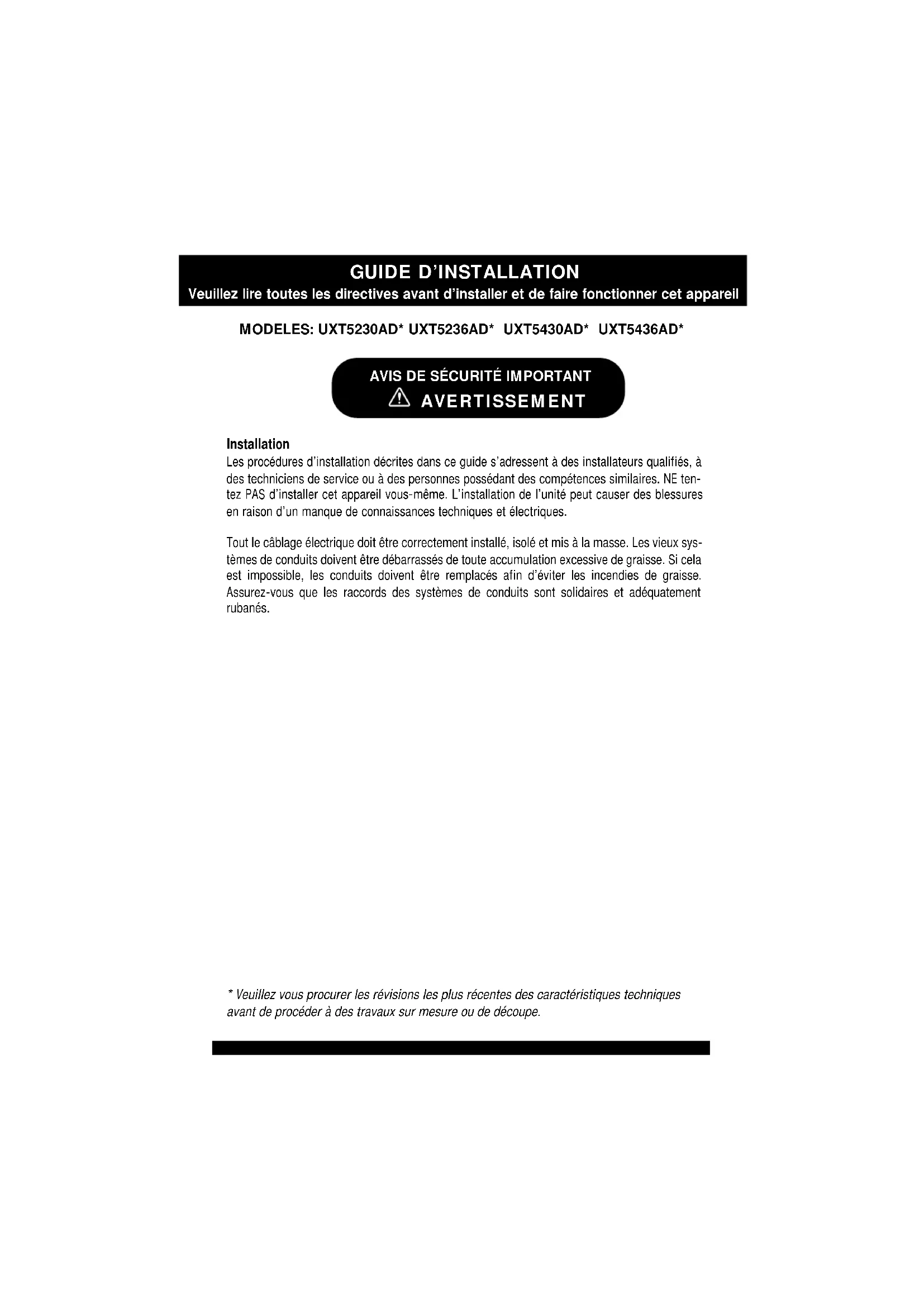

GUIDE D’INSTALLATION
Veuillez lire toutes les directives avant d’installer et de faire fonctionner cet appareil

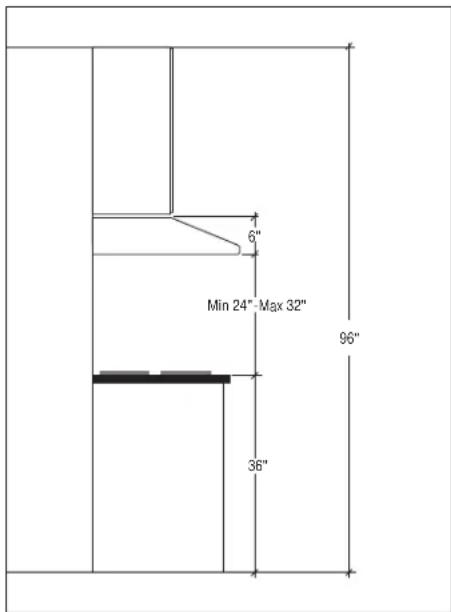

CANALISATION La hauteur de montage minimale entre le dessus de la cuisinière et le dessous de hotte doit être d’au moins 61 cm (24 po). La hauteur de montage maximale ne doit pas excéder 81,3 cm (32 po). Il est important d’installer la hotte à la hauteur appropriée. Une hotte trop basse peut causer des dommages par la chaleur ou des risques d’incendie tandis qu’une hotte trop haute sera difficile à atteindre et perdra de son efficacité. Reportez-vous aux exigences relatives à la hau- teur de dégagement du fabricant de la cuisinière et à la hauteur de montage au- dessus de la cuisinière recommandée pour la hotte. Un conduit rond d’un diamètre minimum de 15,2 cm (6 po) ou un conduit rectangulaire de 8,3 cm x 25,4 cm (3 1/4 po x 10 po) doit être utilisé pour assurer une cir- culation d’air optimale. Utilisez toujours des conduits métalliques rigides. Les conduits flexibles réduisent la circulation d’air dans une proportion qui peut atteindre 50 %. Utilisez toujours les valeurs de droite pour calculer le tracé de conduits possibles lors de l’utilisation de coudes, de transitions et de capuchons. Utilisez TOUJOURS un nombre minimal de transitions et de courbes. Pour un long tracé de conduits, aug- mentez les dimensions des conduits de 15,2 cm (6 po) à 17,8 cm à 20,3 cm (7 ou 8 po). Le cas échéant, privilégiez les longs réducteurs aux réducteurs de type plat. Réduisez les dimensions du conduit aussi loin de l’ouverture que possible. Si des courbes ou des transitions sont utilisées : Éloignez-les autant que possible de l’ouverture et des autres courbes ou transitions au moment de l’installation. *Dégagement minimal au plafond de 202,4 cm(79,68 po) à une hauteur de montage de la hotte de61 cm (24 po).**Dégagement maximal au plafond de 256,5 cm(101,46 po) à une hauteur de montage de la hottede 81,3 cm(32 po).Dimension minimale du conduit :Rond:15,2 cm (6 po)Rectangulaires:8.3 x 25.4 cm (3-1/4”x10”) Calcul du tracé de conduits:Tracé maximumconduit 15,2 cm ou 8,3 cm x 25,4 cm (6 po ou 31/4 po x 10 po) Déduisez:chaque coude de 90 o utiliséchaque coude de 45 o utiliséchaque transition de 15,2 cm à 8,3 cm x 25,4 cm(6 po à 3 1/4 x 10 po) utilisée chaque transition de 8,3 cm x 25,4 cm à 15,2 cm( 3 1/4 po x 10 po à 6 po)Capuchon mural latéral avec registreCapuchon de toit30,5 M ( 100 PI)4,6 M (15 PI)2,7 M (9 PI)0,3 M (1 PI)1,5 M (5 PI)9,1 M (30 PI)9,1 M (30 PI)p. ex. - 1 capuchon de toit, 2 coudes de 90o, 1 coude de 45o utilisé := 9,1 m + 9,1 m + 2,7 m = 20,9 m (30 pi + 30 pi + 9 pi =69 pi)utilisés, 9,4 m (31 pi) disponible pour les tracés en ligne droite.capuchon murallatéral avec registreanti-refoulementcapuchon murallatéral avec registreanti-refoulementSoffite ou vide sanitairePente de toit avecsolin et capuchon INSTALLATION

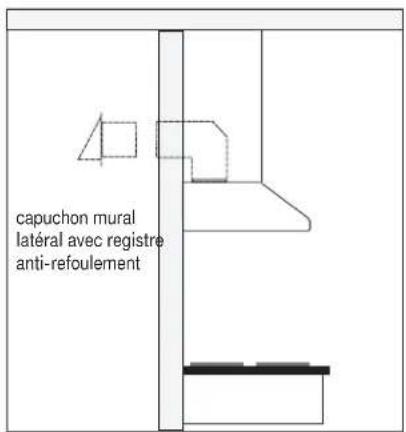

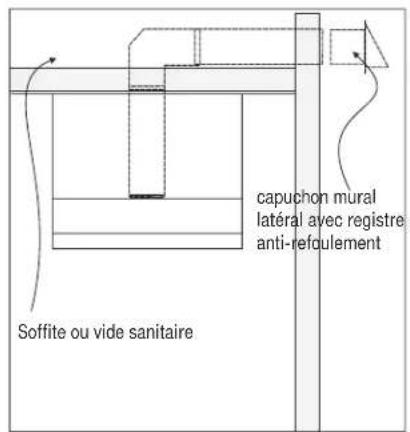

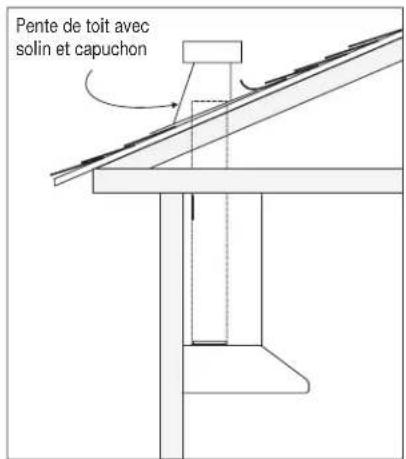

CANALISATION L’air ne doit JAMAIS être évacué et le système de conduits ne doit JAMAIS se terminer dans des espaces entre les murs, des vides sanitaires, des plafonds, des greniers ou des garages.Toutes les sorties de ven- tilation doivent être canalisées vers l’extérieur. Utilisez seulement des systèmes de conduits métalliques. Fixez tous les assemblages à l’aide de vis à tôlerie et rubaner tous les raccords à l’aide de ruban argen- té approuvé ou de ruban pour canalisations. Certaines Options de Canalisation:

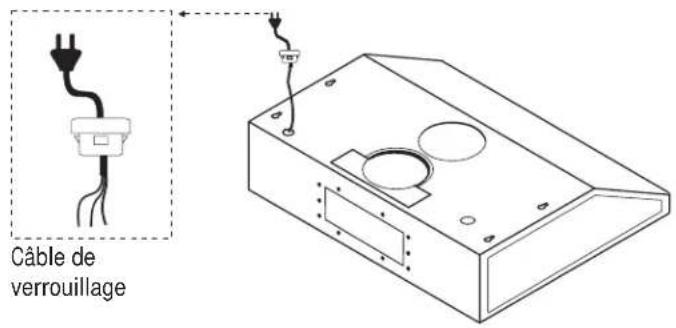

MONTAGE DE LA HOTTE DE CUISINIÈRE ÉLECTRICITÉ AVERTISSEMENT Tous les travaux électriques doivent être effectués par un électricien qualifié ou une personne pos-sédant des connaissances techniques et de l’expérience similaires.Pour votre sécurité personnelle, retirez le fusible ou coupez le disjoncteur de l’alimentation électriquedomestique avant de débuter l’installation.N’utilisez pas de rallonge électrique ou de fiches d’adaptateur avec cet appareil.Suivre les codes d’électricité nationaux ou les codes locaux de même que les ordonnances en vigueur.Alimentation électrique:Cet appareil nécessite une alimentation électrique de 120 V et de 60 Hz branchée à un circuit de déri-vation, correctement mis à la terre et protégé par un disjoncteur de 15 à 20 ampères ou un fusible àaction différée. Le câblage doit se composer de deux fils mis à la masse. Veuillez également vousreporter au diagramme électriqueapposé sur le produit.Verrou de câble:Certains codes locaux peuvent également exiger l’utilisation d’un connecteur de verrouillage de câble (non fourni). Procédez aux vérifications nécessaires, et le cas échéant, procurez-vous les connecteurs appropriés puis installez-les. Câble de verrouillage AVERTISSEMENTINSTALLATION

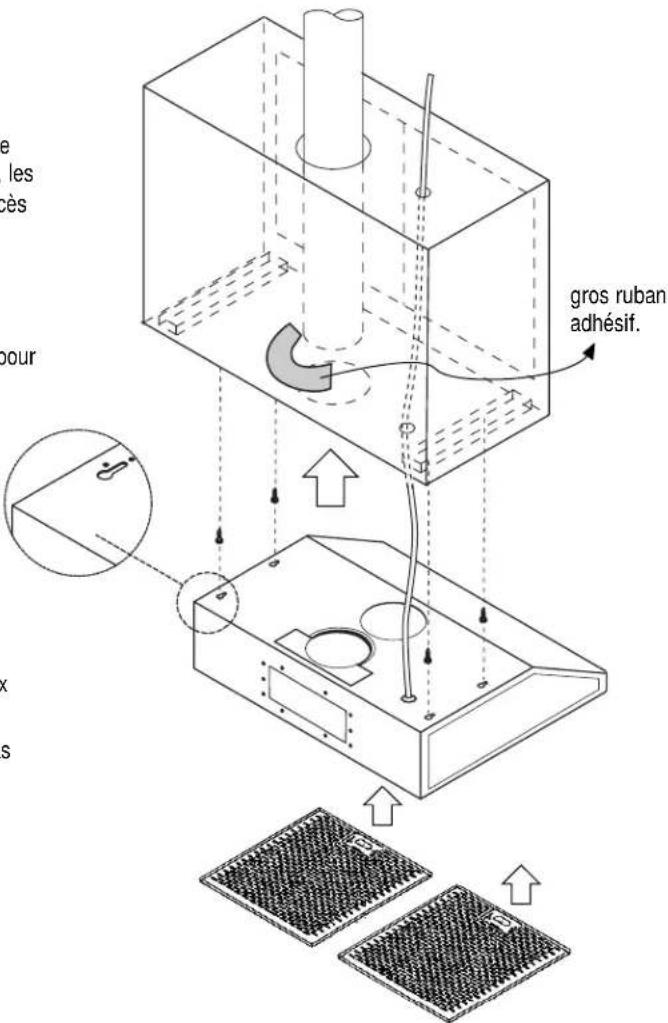

1. Cette hotte de cuisinière se monte sous
une armoire de cuisine.
2. Sélectionnez l’emplacement privilégié
pour le passage du conduit, soit à l’arrière ou sur le dessus de l’appareil. Les sys tèmes à recyclage ne nécessitent pas l’utilisation de conduits.
3. Commencez l’installation en enlevant
temporairement le diffuseur et les panneaux du filtre.
4. Placez temporairement la hotte de
cuisinière à l’emplacement de montage désiré. Marquez les trous de montage, les emplacements des conduits et des accès électriques à l’aide d’un crayon.
5. Percez ou découpez les ouvertures
requi ses pour les conduits et les accès électriques. Assurez-vous que l’ouverture du conduit est assez large pour le ruban adhesif.
6. Fixez les vis de montage dans l’armorie
comme indiqué. Ne serrez pas les vis, laissez la moitié des vis depasser.
7. Installez les composants électriques.
8. Laissez la hotte pendre par les vis
de montage et serrez-les à la main.
9. Laissez la hotte pendre par les vis de
montage et serrez-les à la main.
10. Réinstallez le diffuseur et les panneaux
11. Allumez la hotte. Verifiez qu’il n’y a pas
de fuites autour du ruban adhésif. gros ruban adhésif.INSTALLATION

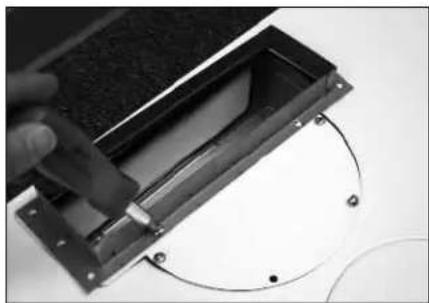

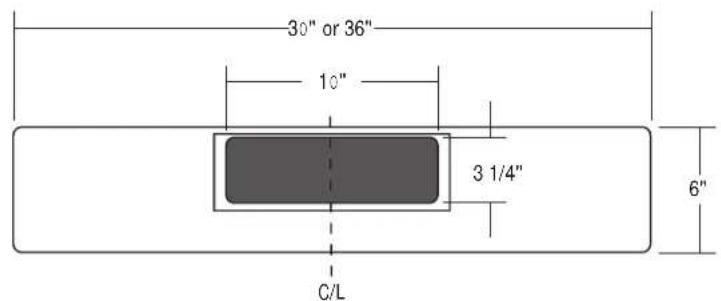

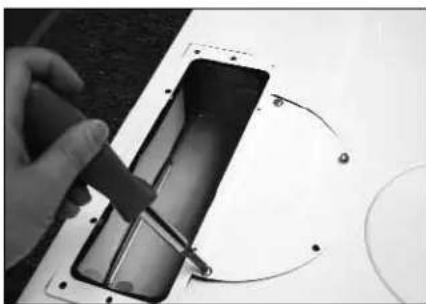

OPTIONS TRANSFORMABLES Cette hotte de cuisinière est pourvue d’une évacuation verticale de 15,2 cm (6 po), de 8,3 cm x 25,4 cm (3 1/4 po x 10 po) ou d’une évacuation arrière de 8,3 cm x 25,4 cm (3 1/4 po x 10 po). Des addi- tionnels accessoires sont fournis pour convertir la hotte en l’une ou l’autre des méthodes d’évacuation ci-dessus. Options transformables Évacuation verticale rond de 15,2 cm (6 po)Évacuation verticale 8,3 cm x 25,4 cm(3 1/4 po x 10 po)Évacuation arrière horizontale 8,3 cm x 25,4 cm (3 1/4 po x 10 po) Accessoires transformables Adaptateur de transition des conduits ronds à rectangulairesAdaptateur de transition des conduits ronds à rectan-gulaires (prémonté)Joint (prémonté)Capuchon arrière rectangulaire (prémonté)Collier de départ de 8,3 cm x 25,4 cm (3 1/4 po x 10 po) Évacuation verticale de 8,3 cm x 25,4 cm (3 1/4 po x 10 po) 1. Déposez l’adaptateur de transition prémonté de 15,2cm (6 po) ou l’ouverture de conduit. Laissez le jointmonté en permanence dans sa position initiale.3. Montez le collier de départ de 8,3 cm x 25,4 cm (3 1/4 po x 10 po) sur le dessus de la pièce de transi-tion à l’aide des vis non utilisées.2. Placez l’adaptateur de transition rectangulaire sur leraccord de la façon indiquée en installant quatre vis surla section demi-ronde.INSTALLATION

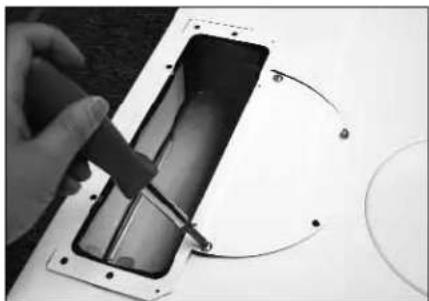

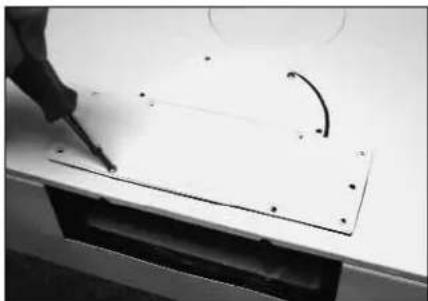

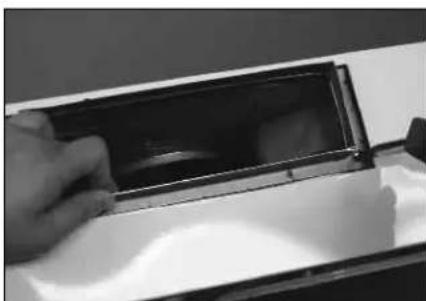

OPTIONS TRANSFORMABLES Évacuation Arrière de 8,3 cm x 25,4 cm (3 1/4 po x 10 po) 1.À l’arrière de la hotte de cuisinière,déposez toutes les vis du capuchon arrière prémonté et retirez le capuchon.
5. Montez le collier de départ (fourni) sur l’orifice d’é-
vacuation arrière à l’aide du joint.
4.Raccordez le capuchon rectangulaire (enlevé précédemment) sur le dessus de l’adaptateur de transition.
3. Montez la pièce de transition rectangulaire sur l’ou-
verture à l’aide du joint de la façon indiquée.
2. Retirez la pièce de transition prémontée. Laissez le
joint monté en permanence dans sa position initiale.INSTALLATION

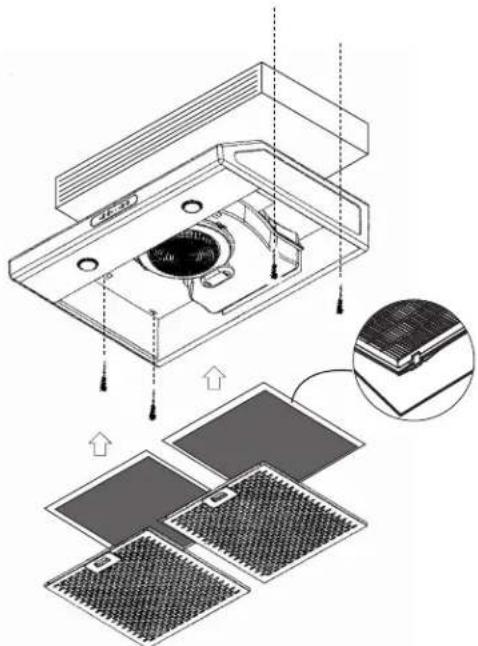

La transformation de ce système en système de recyclage est recommandée pour des applications où il est impossible d’installer un système de conduits d’évacuation. Lors de la conversion, la hotte fonc- tionne en tant qu’élément « d’épuration » plutôt qu’élément d’évacuation. L’air vicié ou la fumée de cuisson sont aspirés et filtrés par un ensemble de filtres au charbon. L’air est ensuite purifié et recirculé à l’intérieur de la maison. Il est recommandé de TOUJOURS évacuer l’air à l’extérieur de la maison en employant les systèmes de conduits existants ou en installant un nouveau système de conduits. La hotte est plus efficace en tant qu’appareil d’évacuation. Cet appareil ne doit être utilisé comme unité « d’épuration » que s’il est impossible d’en faire une unité d’évacuation. Lors d’une conversion en tant qu’unité « d’épuration », un ensemble de filtres au charbon est requis. Pour passer des commandes utilisez le numéro de pièce ci-dessous. Les filtres métalliques sont conçus pour capter les résidus de cuisson. Pour ce qui est des filtres au charbon optionnels, ils aident à purifier les émanations crées par la cuisson pour recirculer l’air dans la maison. Filtres au charbon (requis)
1. Procédez comme suit pour acheter des filtres au charbon pour
les systèmes à recyclage:
2. L’installation du boîtier de conversion en système à
recyclage doit précéder celle de la hotte de cuisinière.
3. Retirez les panneaux du diffuseur de la hotte.
4. Agrafez le filtre au charbon sur le support des panneaux
5. Réinstallez les panneaux du diffuseur.
6. Les filtres au charbon doivent être remplacés à toutes
les 120 heures d’utilisation (ou environ à tous les 2 ou 3 mois en se basant sur un temps de cuisson quotidien de 1 à 2 heures).
