Marque	Küppersbusch
Modèle	DW6340.0E
Type de produit	Hotte aspirante décorative
Largeur (mm)	598 - 1198 (selon modèle)
Profondeur (mm)	470
Hauteur minimale au-dessus de la table de cuisson (mm)	650
Hauteur de la cheminée télescopique (mm)	260 - 1000 (réglable)
Diamètre de sortie d'air (mm)	120 ou 150
Alimentation électrique	220-240 V ~ 50/60 Hz
Classe électrique	Classe I (avec mise à la terre)
Puissance moteur maximale (W)	280
Éclairage	LED (interrupteur séparé)
Nombre de vitesses	4 (dont une temporisée 6 minutes)
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle
Filtre à charbon	Actif, remplaçable (non lavable)
Fréquence de nettoyage des filtres à graisse	Tous les 2 mois
Fréquence de remplacement du filtre à charbon	Tous les 4 mois
Fonction aspiration / recyclage	Les deux possibles (selon configuration)
Sécurité	Arrêt automatique en cas de surchauffe, interrupteur bipolaire requis
Poids approximatif (kg)	20

FOIRE AUX QUESTIONS - DW6340.0E Küppersbusch

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance de sécurité minimale est de 650 mm. Vérifiez également les instructions de votre table de cuisson, car certaines peuvent exiger une distance plus grande.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques peuvent être lavés au lave-vaisselle ou à la main avec un détergent neutre. Ils doivent être nettoyés tous les 2 mois (ou plus souvent en cas d'utilisation intensive). Laissez-les sécher avant de les remonter.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé tous les 4 mois (ou plus fréquemment en cas d'utilisation intensive). Pour acheter un filtre de rechange, contactez le service après-vente.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage (version filtrante) à condition d'installer un filtre à charbon actif et de suivre les instructions de montage pour la sortie d'air en hauteur.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Assurez-vous que le câble d'alimentation est correctement branché à l'intérieur de la hotte (accès après retrait des filtres). Si le problème persiste, contactez un technicien agréé.

La hotte est-elle compatible avec une table de cuisson à gaz ?

Oui, mais une aération suffisante de la pièce est nécessaire pour éviter le retour des gaz de combustion. La pression négative ne doit pas dépasser 0,04 mbar. Respectez les distances minimales.

Comment installer la hotte en version aspirante ?

Reliez la sortie d'air (ø 120 ou 150 mm) à un conduit d'évacuation vers l'extérieur à l'aide d'un tube rigide ou flexible. Utilisez le raccord fourni et fixez avec des colliers de serrage (non fournis). Assurez-vous que le parcours des fumées est le plus court possible.

Quelle est la puissance sonore de la hotte ?

Le niveau sonore varie selon la vitesse. En vitesse 1, il est d'environ 45 dB(A), et en vitesse 4, il peut atteindre 65 dB(A). Pour une utilisation silencieuse, privilégiez les vitesses basses.

Où puis-je acheter des pièces détachées ?

Adressez-vous au service après-vente Küppersbusch ou à un revendeur agréé. Les filtres à graisse et à charbon, les ampoules LED et le cordon d'alimentation sont disponibles.

Comment remplacer l'éclairage LED ?

L'éclairage LED est intégré et doit être remplacé par un technicien qualifié. Contactez le service après-vente. N'essayez pas de le réparer vous-même.

MODE D'EMPLOI DW6340.0E Küppersbusch

Manuel d'Instructions

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

Installation

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure; voir le paragraphe concernant les dimensions de travail et l'installation).
• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'amenée d'air propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.
• Ne pas évacuer l'air à travers un tube flexible utilisé pour l'aspiration des fumées des appareils alimentés au gaz ou avec d'autres combustibles (ne pas utiliser avec des appareils ayant une seule sortie d'air dans la pièce).
• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

- Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont

diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que ces personnes ne soient attentivement surveillées et instruites par un responsable de leur sécurité.

- ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

Entretien

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

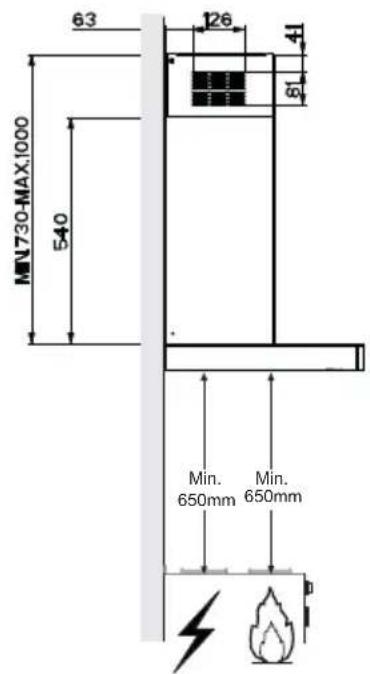

Encombrement

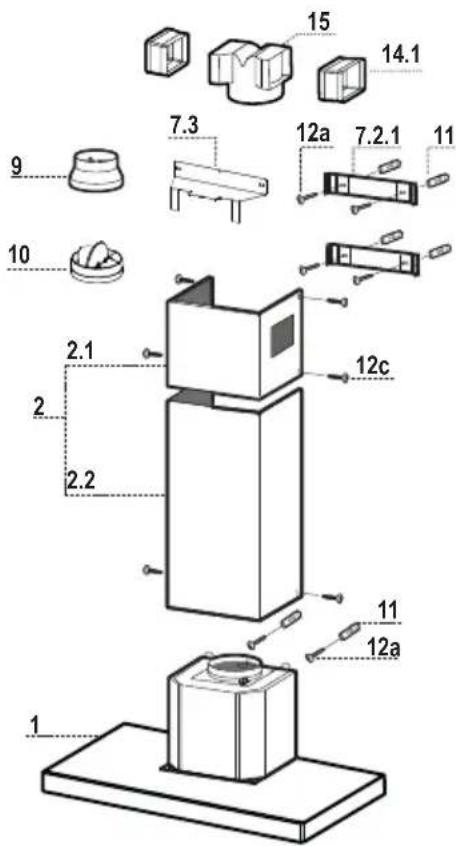

Composants

Réf. qté composants de produit

1 1 Corps Hotte équipé de : Commandes, Lumière, Groupe Ventilateur, Filtres

2 1 Cheminée Télescopique formée de : 2.1 1 Cheminée Supérieure 2.2 1 Cheminée Inférieure 9 1 Flasque de Réduction ∅ 150-120 mm 10 1 Buse avec clapet 14.1 2 Rallonge Raccord Sortie Air 15 1 Raccord Sortie Air

Réf. qté composants pour l'installation

7.2.1 2 Brides Fixation Cheminée Supérieure 7.3 1 Bride Support Raccord 11 6 Chevilles 12a 6 Vis 4,2 x 44,4 12c 6 Vis 2,9 x 9,5

Qté documentation

1 Manuel d'instructions

Perçage paroi et fixation brides

Tracer sur la paroi:

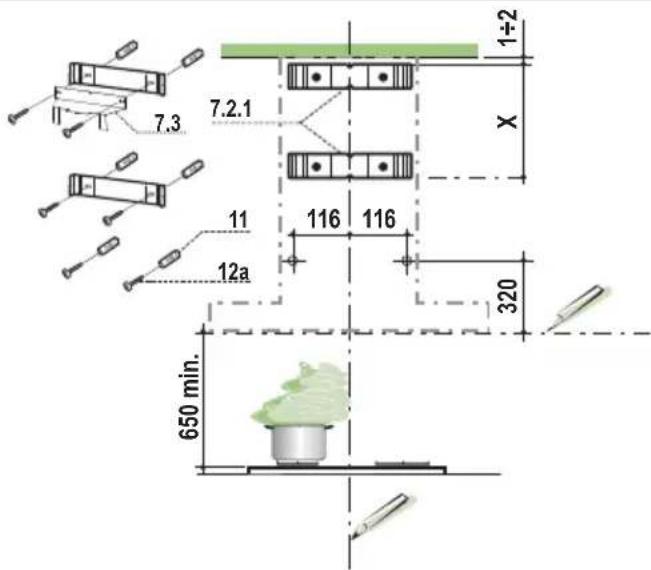

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie)
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués. • Insérer les chevilles 11 dans les trous. • Fixer la bride inférieure 7.2.1 en utilisant les vis 12a (4.2 x 44.4) fournies.
• Fixer ensemble la bride supérieure 7.2.1 et le support 7.3 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

Montage corps hotte

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotte.

SORTIE air version aspirante

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de ø 150 ou 120 mm dont le choix est laissé à l'installateur.

Raccord tube ø 150

• Insérer la bride avec soupape ø 150 sur la sortie du corps de hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.

Raccord tube ø 120

• Pour la liaison avec le tube ø120 mm, insérer la buse de réduction 9 sur la bride ø150 10 précédemment installée.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Dans les deux cas, retirer les filtres anti-odeur à charbon actif éventuels.

SORTIE Air version filtrante

• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec une vis.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de ø 150 mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; refermer jusqu'en butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

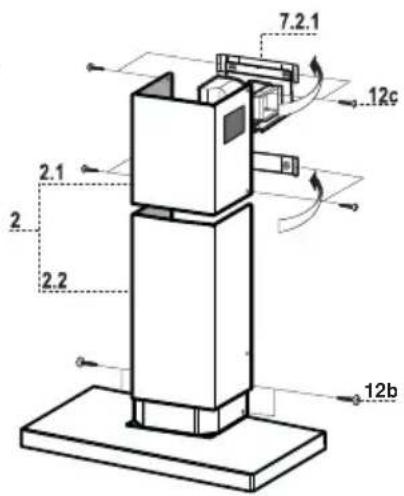

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi ; refermer jusqu'en butée.
• Fixer latéralement la partie inférieure au corps de la hotte, à l'aide des deux 2 vis 12c fournies.

Tableau des commandes

T1T2T3T4L
○	1	2	3/i

TOUCHE FONCTIONS

T1	Moteur	Coupe le moteur.
T2	Vitesse	Démarre le moteur à la première vitesse. Touche allumée fixe.
T3	Vitesse	Démarre le moteur à la deuxième vitesse. Touche allumée fixe.
T4	Vitesse	Appuyée brièvement, elle démarre le moteur à la troisième vitesse. Touche allumée fixe.
	Appuyée pendant 2 secondes. Touche clignotante.
	Elle démarre la quatrième vitesse avec une temporisation de 6 minutes,après lesquelles le moteur retourne à la vitesse précédemment programmée. Fonction indiquée pour faire face aux pointes d’émission de fumées de cuisson
L	Lumière	Branche et débranche l’éclairage. Touche allumée fixe.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

- Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).
