DW6340.0E - Campana extractora Küppersbusch - Manual de uso y guía de instrucciones gratis

Marca	Küppersbusch
Modelo	DW6340.0E
Tipo de producto	Campana extractora decorativa
Ancho (mm)	598 - 1198 (según modelo)
Profundidad (mm)	470
Altura mínima sobre la encimera (mm)	650
Altura de la chimenea telescópica (mm)	260 - 1000 (ajustable)
Diámetro de salida de aire (mm)	120 o 150
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Clase eléctrica	Clase I (con puesta a tierra)
Potencia máxima del motor (W)	280
Iluminación	LED (interruptor separado)
Número de velocidades	4 (incluida una temporizada 6 minutos)
Filtros de grasa	Metálicos autoportantes, lavables en lavavajillas
Filtro de carbón	Activo, reemplazable (no lavable)
Frecuencia de limpieza de los filtros de grasa	Cada 2 meses
Frecuencia de reemplazo del filtro de carbón	Cada 4 meses
Función extracción / recirculación	Ambas posibles (según configuración)
Seguridad	Apagado automático en caso de sobrecalentamiento, interruptor bipolar requerido
Peso aproximado (kg)	20

Preguntas frecuentes - DW6340.0E Küppersbusch

¿Cuál es la distancia mínima entre la campana y la encimera?

La distancia de seguridad mínima es de 650 mm. Verifique también las instrucciones de su encimera, ya que algunas pueden exigir una distancia mayor.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa metálicos pueden lavarse en el lavavajillas o a mano con un detergente neutro. Deben limpiarse cada 2 meses (o más a menudo en caso de uso intensivo). Déjelos secar antes de volver a colocarlos.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón activo no es lavable ni regenerable. Debe reemplazarse cada 4 meses (o más frecuentemente en caso de uso intensivo). Para comprar un filtro de repuesto, contacte al servicio postventa.

¿Puedo usar la campana en modo recirculación?

Sí, la campana puede funcionar en modo recirculación (versión filtrante) siempre que instale un filtro de carbón activo y siga las instrucciones de montaje para la salida de aire en altura.

¿Qué hacer si la campana no enciende?

Verifique primero la alimentación eléctrica y el disyuntor. Asegúrese de que el cable de alimentación esté correctamente conectado dentro de la campana (acceso después de retirar los filtros). Si el problema persiste, contacte a un técnico autorizado.

¿Es compatible la campana con una encimera de gas?

Sí, pero es necesario una ventilación suficiente de la habitación para evitar el retorno de los gases de combustión. La presión negativa no debe superar 0,04 mbar. Respete las distancias mínimas.

¿Cómo instalar la campana en versión extractora?

Conecte la salida de aire (ø 120 o 150 mm) a un conducto de evacuación hacia el exterior mediante un tubo rígido o flexible. Use el conector suministrado y fíjelo con bridas (no suministradas). Asegúrese de que el recorrido de los humos sea lo más corto posible.

¿Cuál es la potencia sonora de la campana?

El nivel sonoro varía según la velocidad. En velocidad 1, es de aproximadamente 45 dB(A), y en velocidad 4, puede alcanzar 65 dB(A). Para un uso silencioso, privilegie las velocidades bajas.

¿Dónde puedo comprar piezas de repuesto?

Diríjase al servicio postventa de Küppersbusch o a un distribuidor autorizado. Los filtros de grasa y de carbón, las bombillas LED y el cable de alimentación están disponibles.

¿Cómo reemplazar la iluminación LED?

La iluminación LED está integrada y debe ser reemplazada por un técnico calificado. Contacte al servicio postventa. No intente repararlo usted mismo.

MANUAL DE USUARIO DW6340.0E Küppersbusch

Manual de instrucciones

Εγχειρίδιο οδηγιών

CONSEJOS Y SUGERENCIAS....31

CARACTERÍSTICAS 34

INSTALACIÓN 35

USO 38

MANTENIMIENTO 39

ΠΕΡΙΕΧΟΜΕΝΑ

GR

Las instrucciones de uso se aplican a varios modelos de este aparato. Por lo tanto, usted puede encontrar descripciones de características individuales que no pertenecen a su aparato en concreto.

INSTALACIÓN

• La distancia mínima de seguridad entre el plano de cocción y la campana extractora es de 650 mm (algunos modelos pueden ser instalados a una altura inferior; véase el párrafo relativo a las dimensiones de trabajo y la instalación).
• Compruebe que la tensión de alimentación corresponda a la indicada en la placa de datos colocada en el interior de la campana.

- El fabricante no se hace responsable de los daños provocados por una instalación o uso indebido.

- Para los aparatos de Clase I, compruebe que la red eléctrica doméstica tenga una conexión a tierra adecuada.

Conecte la campana extractora al conducto de humo a través de un tubo con un diámetro mínimo de 120 mm. La trayectoria del humo debe ser lo más corta posible.

- No conecte la campana extractora a los conductos de humo que transportan humo de combustión (ej. calderas, chimeneas, etc.).

- Si la campana extractora se utiliza en combinación con aparatos no eléctricos (por ejemplo, aparatos de gas), debe garantizarse un grado suficiente de ventilación en el recinto para evitar el retorno del flujo de los gases de escape. La cocina debe tener una abertura comunicante directamente con el exterior para asegurar la entrada de aire fresco. Cuando se utiliza la campana

para cocina en combinación con aparatos no alimentados por corriente eléctrica, la presión negativa en el recinto no debe superar los 0,04 mbar para evitar que el humo sea reaspirado en el recinto por la campana.

- El aire no se debe descargar a través del tubo flexible que se utiliza para la aspiración de humos de equipos alimentados por gas u otros combustibles (no usar con dispositivos que descargan solamente el aire en el local).

- En caso de daños en el cable de alimentación, éste debe ser sustituido por el fabricante o el departamento de servicio para evitar cualquier riesgo.

• Si las instrucciones de instalación del plano de cocción de gas especifican una distancia mayor de la indicada anteriormente, es necesario tenerlo en cuenta. Se tienen que respetar todas las normativas con respecto a la descarga del aire.
• Utilizar sólo los tornillos y accesorios metálicos de un tipo adecuado para la campana.

Advertencia: No instalar tornillos o sujetadores de acuerdo con estas instrucciones puede provocar descargas eléctricas.

- Conectar la campana a la alimentación de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm.

USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.

- Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

- No realice flambeados bajo la campana: se podría producir un incendio.

- Este aparato puede ser usado por niños de edad no inferior a 8 años y por personas con reducidas capacidades psicológicas, físicas y sensoriales o con experiencia o conocimiento inadecuados, siempre que estén cuidadosamente supervisados e instruidos sobre cómo utilizar de forma segura el equipo y los peligros que esto implica. Asegúrese de que los niños no jueguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que sean supervisados.

- Este equipo no está diseñado para su uso por personas (incluyendo a niños) con disminución psico física sensorial o falta de experiencia y conocimiento, a menos que se les haya supervisado o instruido por una persona responsable de su seguridad.

- ATENCIÓN: las partes accesibles pueden calentarse mucho durante el uso de aparatos de cocción.

MANTENIMIENTO

• Apague o desconecte el aparato de la red eléctrica antes de cualquier operación de limpieza o mantenimiento.
• Limpie y/o reemplace los filtros después del período de tiempo especificado (peligro de incendio).
• Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas.
• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente.
• "Existe el riesgo de incendio si la limpieza no se realiza conforme a las instrucciones".
• Limpie la campana con un paño húmedo y un detergente líquido suave.

El símbolo en el producto o en el embalaje indica que el producto no se debe considerar un desecho doméstico normal. El producto a eliminar se debe llevar a un centro de recogida apropiado para el reciclado de equipos eléctricos y electrónicos. Mediante la eliminación de este producto de manera apropiada, se contribuye a evitar consecuencias negativas para el medio ambiente y para la salud, que pudieran derivarse de una eliminación inadecuada del producto. Para obtener informaciones más detalladas sobre el reciclaje de este producto, ponerse en contacto con el ayuntamiento, el servicio local de eliminación de desechos o la tienda donde se compró el producto.

Dimensiones

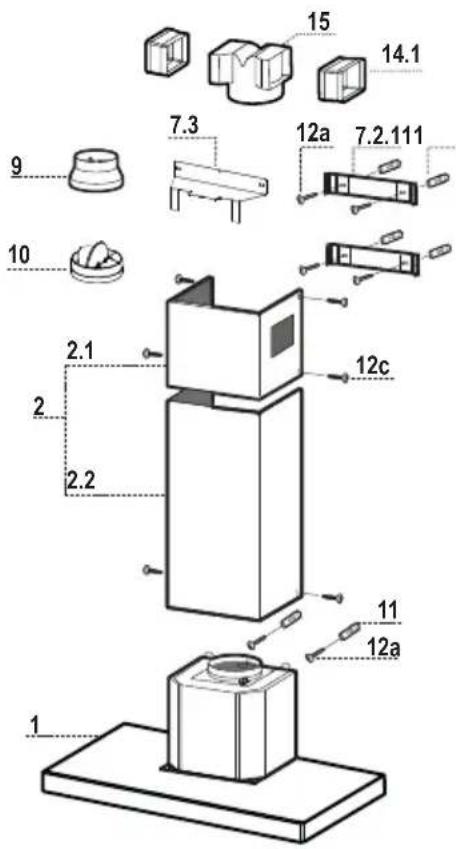

Ref. Cant. Componentes del Producto
1 1 Cuerpo Campana dotado con: mandos, luz, grupo de

	ventilación,	filtros
2 1 Chimenea telescópica formada por:
2.1	1 Chimenea	superior
2.2	1 Chimenea	inferior
9 1 Brida de reducción ø 150-120 mm
10 1 Arandela con válvula
14.1 2 Extensión del racor de salida del aire
15 1 Racor de salida del aire

Ref. Cant. Componentes de Instalación
7.2.1 2 Bridas de fijación chimenea superior
7.3 1 Bridas de fijación Racor

11 6 Tacos ø 8
12a 6 Tornillos 4,2 x 44,4
12c 6 Tornillos 2,9 x 6,5

Cant. Documentación
1	anual de instrucciones

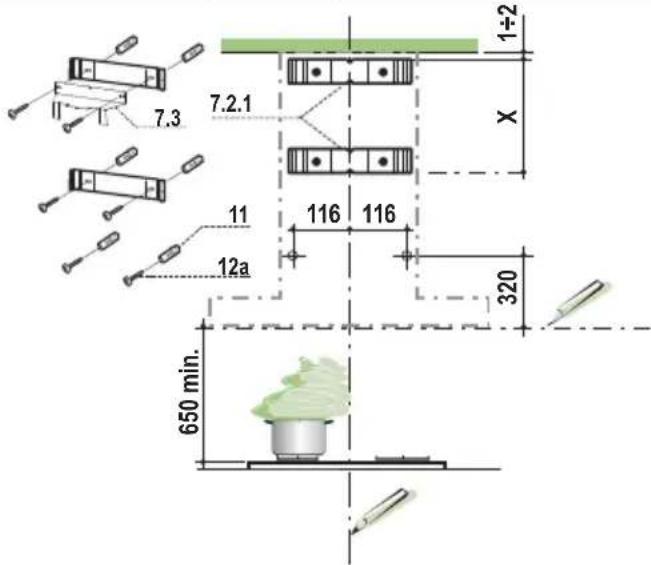

Taladrado pared y fijación de las bridas

Trazar en la pared:

• una línea vertical hasta el cielorraso o límite superior, al centro de la zona prevista para el montaje de la campana;
• una línea horizontal a 650 mm mín. sobre el plano de cocción.

Apoyar como se indica la brida 7.2.1 a 1-2 mm del cielo o del límite superior, alineando su centro (muescas) con la línea vertical de referencia.

• Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X = altura chime- nea superior en dotación), alineando su centro (muescas) con la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
• Marcar como se indica, un punto de referencia a 116 mm de la línea vertical de referencia, y 320 mm sobre la línea horizontal de referencia.
• Repetir esta operación en la parte opuesta.
• Perforar ø 8 mm los puntos marcados.
• Introducir los tacos 11 en los orificios.
• Sujetar la brida inferior 7.2.1 usando los tornillos 12a (4,2x44,4) en dotación.
• Sujetar la brida superior 7.2.1 a la brida sujeción empalme 7.3 usando los dos tornillos 12a (4,2x44,4) en dotación.
• Atornillar 2 tornillos 12a (4,2x44,4) en dotación en los agujeros de sujeción del cuerpo de la campana, dejando un espacio de 5-6 mm entre la pared y la cabeza del tornillos.

Montaje del cuerpo de la campana

• Antes de enganchar el cuerpo de la campana,apretar los 2 tornillos Vr situados en los puntos de enganche del cuerpo de la campana.
• Enganchar el cuerpo de la campana en los tornillos 12a predis- puestos.
• Apretar definitivamente los tornillos 12a de soporte.
• Operar en los tornillos Vr para nivelar el cuerpo de la campaña.

Conexiones

SALIDA DEL AIRE VERSION ASPIRANTE

Para instalar la campana en versión aspirante conectarla a la tubería de salida mediante un tubo rígido ó flexible de 150 ó 120 mm, cuya elección se deja al instalador.

Conexión mediante tubo de ∅ 150

• Insertar la arandela ∅ 150 10 en la salida del cuerpo de la campana.
• Sujetar el tubo con unas fajillas. El material necesario no está incluído en la dotación.

Conexión mediante tubo de ∅ 120

• Para conectarla mediante un tubo de ∅ 120 mm, insertar la arandela de reducción 9 en la arandela ∅ 150 10 que hemos colocado antes.
• Sujetar el tubo con unas fajillas. El material necesario no está incluído en la dotación.
• En los dos casos, quitar el filtro antiolor al cabón activado si estubiera colocado.

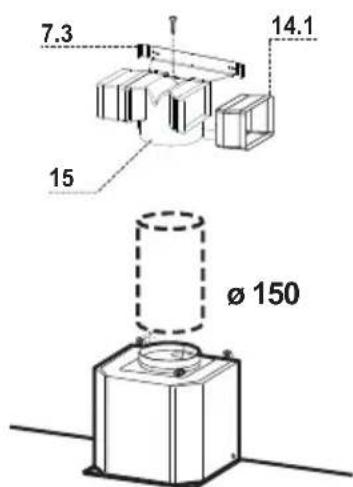

SALIDA DEL AIRE VERSIÓN FILTRANTE

• Introducir lateralmente las extensiones del racor 14.1 en el racor 15.
• Insertar el racor 15 en la brida de soporte 7.3 fijándolo con un tornillo.
• Comprobar que la salida de las extensiones del racor 14.1 resulte en el punto correspondiente a las bocas de la chimenea tanto en horizontal como en vertical.
• Conectar el racor 15 a la salida del cuerpo de la campana mediante un tubo rígido o flexible de ∅ 150 mm, cuya elección se deja al instalador.
• Comprobar la presencia del filtro antiolor de carbón activo.

CONEXIÓN ELÉCTRICA

• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
• Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.

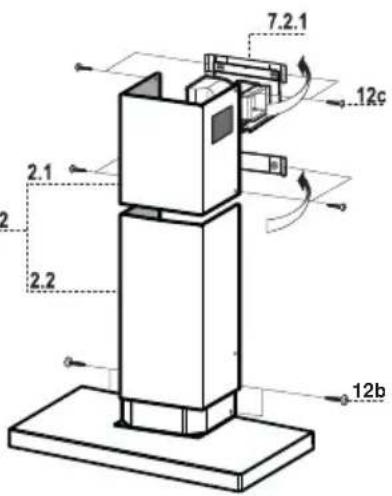

Montaje de la chimenea

Chimenea superior

• Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 cerrarlas hasta el tope.
• Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5) en dotación.
• Asegurarse que la salida de las extensiones del racor coincida con las boquillas de la chimenea.

Chimenea inferior

• Ensanchar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.
• Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9 x 9,5) en dotación.

Tablero de mandos

T1T2T3T4L

T1 Velocidad Apaga el motor.

T2 Velocidad Enciende el motor a la primera velocidad. Tecla iluminado fijo.

T3 Velocidad Enciende el motor a la segunda velocidad. Tecla iluminado fijo.

T4 Velocidad Presionada brevemente enciende el motor a la tercera velocidad. Tecla iluminado fijo.

Presionada por 2 segundos. Tecla iluminado Intermitente.

Activa la cuarta velocidad temporizada a 6 minutos, al final de los cuales vuelve a la velocidad implementada precedente mente. Adecuada a enfrentar las máximas emisiones de humos de cocción.

L Luz Enciende y apaga la instalación de iluminación. Tecla iluminado fijo.

Filtros antigrasa

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar los filtros uno por vez, operando en los enganches correspondientes.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior..

Filtro antiolor (Versión filtrante)

SUSTITUCIÓN DEL FILTRO DE CARBÓN ACTIVO

• No se puede lavar ni regenerar, se debe cambiar cada 4 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar el filtro antigrasa metálico.
• Quitar el filtro antiolor de carbón activo saturado, operando en los enganches correspondientes.
• Montar el nuevo filtro enganchándolo en su asiento.
• Montar nuevamente el filtro antigrasa.

- Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
