Marca	Küppersbusch
Modelo	DI3800.0S
Tipo de producto	Campana extractora
Alimentación eléctrica	220-240 V, 50 Hz
Número de velocidades	8, incluyendo 3 velocidades intensivas (6, 7, 8)
Temporizador	Sí, programable de 10 a 80 minutos en incrementos de 10 minutos
Iluminación	LED
Filtros metálicos	Lavables, limpieza al menos una vez al mes
Filtros de carbón activo	No lavables, reemplazo cada 3 a 6 meses
Material de la campana	Acero inoxidable o pintado (según acabado)
Distancia mínima sobre la cocción	65 cm para encimeras de gas o mixtas
Modo de uso	Extracción o recirculación (con filtros de carbón)
Diámetro del conducto de evacuación	Mínimo 120 mm, longitud máxima 4 m, máximo 2 codos
Control	Táctil con teclas: ON/OFF, luz, velocidad +/-, temporizador, saturación filtros
Pantalla	LED
Función de saturación de filtros	Alerta luminosa y sonora, reiniciable con tecla dedicada
Parada automática velocidades intensivas	Después de aproximadamente 10 minutos
Seguridad	Desconexión antes del mantenimiento, prohibición de flamear, ventilación requerida con aparatos de gas
Reparabilidad	Contactar al servicio técnico para reparaciones, usar piezas originales
Conformidad	Directiva RAEE 2012/19/UE

Preguntas frecuentes - DI3800.0S Küppersbusch

¿Cómo limpiar los filtros metálicos de la campana?

Los filtros metálicos se limpian sumergiéndolos en agua caliente con un detergente neutro hasta que desaparezca la grasa, luego se enjuagan. También se pueden lavar en el lavaplatos colocándolos verticalmente. Atención: el lavaplatos puede oscurecer la superficie sin alterar la capacidad de retención de grasas.

¿Con qué frecuencia debo reemplazar los filtros de carbón activo?

Los filtros de carbón activo deben reemplazarse cada 3 a 6 meses según el uso. No son lavables ni regenerables.

¿Qué hacer si la campana no se enciende?

Verifique que el cable de alimentación esté enchufado y que llegue corriente a la red. Si nada funciona, contacte al servicio técnico.

¿Cómo ajustar el temporizador?

Encienda la campana y seleccione la velocidad. Presione la tecla Temporizador: cada pulsación añade 10 minutos hasta 80 minutos. Para reiniciar, espere 1 segundo y presione nuevamente. Las velocidades intensivas (6,7,8) no son programables.

¿Cuál debe ser la distancia mínima entre la campana y la encimera de cocción?

Para encimeras de gas o mixtas, la distancia mínima es de 65 cm. Siga también las indicaciones del fabricante de la encimera.

¿Cómo restablecer la alarma de saturación de filtros?

Cuando la alarma se encienda (todos los LED parpadean con señal sonora), presione la tecla Saturación de filtros para restablecer la función.

¿Puedo lavar los filtros metálicos en el lavaplatos?

Sí, los filtros metálicos se pueden lavar en el lavaplatos. Se recomienda colocarlos verticalmente para evitar que restos de alimentos se depositen sobre ellos.

¿Qué hacer si la campana no aspira lo suficiente o vibra?

Verifique si los filtros metálicos o de carbón están saturados de grasa y límpielos o reemplácelos. Asegúrese de que el conducto de evacuación no esté obstruido.

¿Cómo cambiar la bombilla?

Para cambiar la bombilla, contacte al servicio técnico autorizado. No intente hacerlo usted mismo.

¿Puedo usar la campana al mismo tiempo que una cocina de gas?

Sí, pero la habitación debe disponer de una ventilación correcta. Nunca flamee debajo de la campana.

MANUAL DE USUARIO DI3800.0S Küppersbusch

Le felicitamos por su elección. Estamos seguros que este aparato, moderno, funcional y práctico, construido con materiales de primera calidad, ha de satisfacer plenamente sus necesidades. Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la campana por primera vez, a fin de obtener el máximo rendimiento del aparato y evitar aquellas averías que pudieran derivarse de un uso incorrecto, permitiéndole además solucionar pequeños problemas.

Para obtener un rendimiento óptimo el conducto al exterior no deberá ser superior a CUATRO METROS, tener más de dos ángulos de 90°, y su diámetro debe ser al menos ∅120.

Instrucciones de Seguridad

• Desconecte el aparato antes de realizar cualquier manipulación en su interior. p.ej. durante la limpieza o el mantenimiento.
• La acumulación excesiva de grasa en la campana y filtros metálicos origina riesgo de incendio y goteo, es por ello necesario lavar el interior de la campana y los filtros metálicos una vez al mes como mínimo.
• Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el

usuario no deben realizarlos los niños sin supervisión.

• Compruebe que la tensión y frecuencia de la red corresponden con las indicadas en la etiqueta situada en el interior de la campana. Debe conectarse a una buena toma de tierra (excepto los aparatos de clase II, marcados con en la placa de características).
• Para la instalación se deben incorporar medios de desconexión total a la instalación fija, de acuerdo con las reglamentaciones de instalación (adecuado a la intensidad a soportar y con una apertura mínima entre contactos de 3 mm) bajo las condiciones de categoría III de sobretensión, para la desconexión en casos de emergencia, limpieza o cambio de la lámpara. En ningún caso el cable de toma de tierra podrá pasar por este interruptor. Este interruptor se puede sustituir por una clavija de enchufe, siempre que esté accesible en un uso normal.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio postventa ó por personal cualificado con el fin de evitar un peligro.
• El aire evacuado no debe ser enviado por conductos que se utilicen para evacuar los humos

de aparatos alimentados por gas u otro combustible.

- La habitación debe estar provista de una ventilación adecuada si se va a utilizar la campana simultáneamente con aparatos alimentados por energía diferente a la eléctrica, ej: cocinas a gas.

- La acumulación excesiva de grasa en la campana y filtros metálicos origina riesgo de incendio y goteo, es por ello necesario lavar el interior de la campana y los filtros metálicos una vez al mes como mínimo.

- No está permitido flamear debajo de la campana.

- La parte inferior de la campana debe situarse como mínimo a 65cm de las encimeras a gas o mixtas. Observe las indicaciones mínimas del fabricante de la encimera. INDICACIONES MÍNIMAS DEL FABRICANTE DE LA ENCIMERA. Esta distancia puede ser reducida si así se indica en las instrucciones de instalación de la campana extractora.

- Nunca deje los quemadores de gas encendidos sin un recipiente que los cubra. La grasa acumulada en los filtros puede gotear o inflamarse por efecto del aumento de temperatura.

- Evite cocinar debajo de la campana si no están colocados los filtros metálicos, p.ej.

mientras se están limpiando en el lavavajillas.

- Le recomendamos usar guantes y extremar la precaución cuando limpie el interior de la campana.

- Su campana está destinada para el uso doméstico y únicamente para la extracción y purificación de los gases provenientes de la preparación de alimentos. El empleo para otros usos es bajo su responsabilidad y puede ser peligroso. El fabricante no se responsabiliza de los daños originados por un uso indebido del aparato.

- Para cualquier reparación debe dirigirse al Servicio de Asistencia Técnica del fabricante más cercano, usando siempre repuestos originales. Las reparaciones o modificaciones realizadas por personal no cualificado pueden ocasionar daños al aparato o un mal funcionamiento, poniendo en peligro su seguridad.

- Este aparato cumple con la Directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos identificada como “Residuos de Aparatos Eléctricos y Electrónicos”. La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y reutilización de los residuos de los aparatos eléctricos y electrónicos

Instrucciones de uso

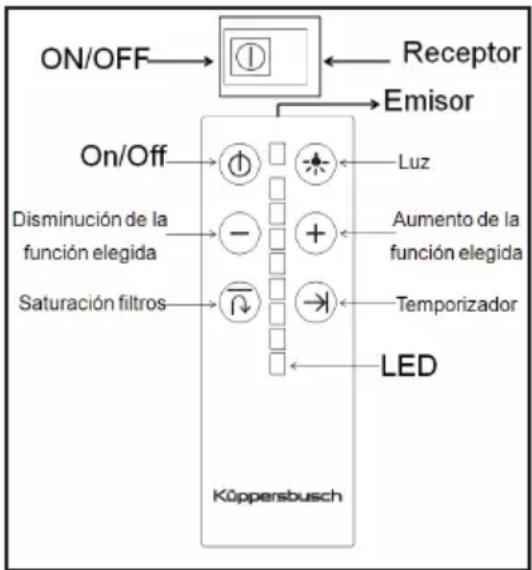

Accionando el mando como se indica en la figura podrá controlar las funciones de la campana.

Para conseguir una mejor aspiración le recomendamos poner en funcionamiento la campana unos minutos antes de cocinar para que el flujo de aire sea contínuo y estable al momento de aspirar los humos.

De igual modo, mantenga la campana funcionando unos minutos después de cocinar para el total arrastre de humos y olores al exterior.

Programación tiempo de aspiración

• Encienda la campana y elija la velocidad de aspiración deseada
• Escoja el tiempo de programación pulsando en Temporizador.
• Cada pulsación aumenta en 10 minutos la programación, hasta un máximo de 80 minutos
• Para resetear la programación, espere más de un segundo y vuelva a pulsar Temporizador.
• Velocidad y tiempo de aspiración se visualizarán sucesivamente mediante el indicador LED.
• Las velocidades intensivas 6,7 y 8 no pueden ser programadas, se seleccionan manualmente y tienen una duración máxima de 10 minutos aprox.

Saturacion De Filtros "F"

• Proceda a la limpieza de filtros cuando todas las luces del indicador LED se enciendan intermitentes seguidas de una señal acústica.
• Pulse “Saturación de filtros” para reiniciar esta función.

Limpieza y Mantenimiento

Al realizar labores de limpieza y mantenimiento asegúrese de cumplir las Instrucciones de Seguridad indicadas.

Limpieza del cuerpo de la campana

• Si su campana es de acero inoxidable, utilice limpiadores especializados para este material siguiendo las instrucciones del proveedor del producto.
• Si su campana es pintada, use agua tibia y jabón neutro. Evite usar productos con sustancias corrosivas, abrasivas o disolventes.
• En ningún caso use estropajos metálicos ni productos abrasivos o corrosivos.
• Seque la campana utilizando un paño que no desprenda pilosidades.

Limpieza de Filtros Metálicos

• Para extraer los filtros de sus alojamientos haga una leve presión sobre los dispositivos de enclavamiento y luego tire de ellos.
• Los filtros metálicos se pueden limpiar dejándolos en agua caliente y detergente neutro hasta que se disuelva la grasa y después aclarando bajo el grifo o utilizando productos específicos para grasa.
• También se pueden limpiar en lavavajillas. En este caso, es aconsejable colocarlos en posición vertical para evitar que se depositen restos de comida sobre los mismos.
• La limpieza en lavavajillas puede deteriorar la superficie metálica (ennegreciéndola) sin que esto afecte a su capacidad de retención de grasas.
• Una vez limpios déjelos secar libremente y posteriormente colóquelos en la campana

Cambio de Luces

Para el cambio de luces debe dirigirse al Servicio de Asistencia más cercano.

Si algo no funciona

Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:

Problema Posible	causa Solución
La campana no funciona.	El cable de alimentación de la campana no está contactado a la red.No hay corriente en la red.	Conecte el cable de alimentación a la red.Asegúrese de que la red tenga corriente.
La campana no aspira lo suficiente o vibra.	Filtros saturados de grasa.Obstrucción en el conducto de salida de aire.	Sustituya o limpie los filtros de carbón activo y/o metálicos.Elimine la obstrucción.

Filtros de Carbón Activo

La duración de los filtros de carbón activo es de tres a seis meses, dependiendo de las condiciones particulares de uso. Estos filtros no son lavables ni regenerables. Una vez agotada su vida útil deberán reemplazarse.

El fabricante se reserva el derecho de introducir en sus aparatos las correcciones que considere necesarias sin perjudicar sus características esenciales.
