Type de produit	Tiroir chauffe-vaisse (warming drawer)
Marque	Haier
Modèle	HWO15NWD4XB1
Usage	Domestique et applications similaires (cuisines de magasins, bureaux, maisons de campagne, hôtels, etc.)
Capacité maximale du tiroir	10 kg
Plage de température	30°C (MIN) à 70°C (MAX)
Fonctions	Décongélation, Levée de pâte, Chauffe-plat, Cuisson lente
Type de ventilation	Air chaud forcé avec ventilateur

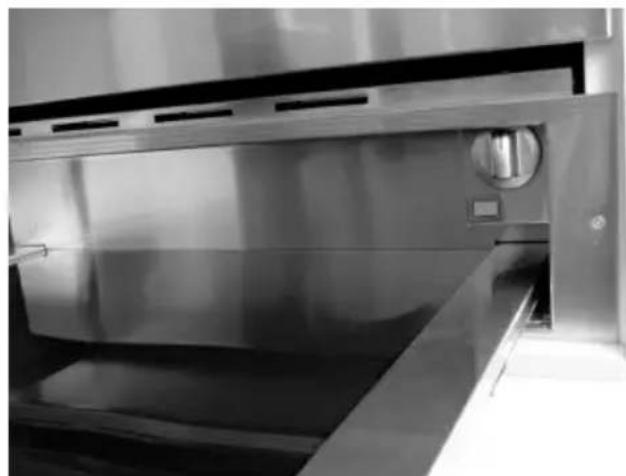

Contrôle	Bouton rotatif avec voyant lumineux rouge (ON/OFF)
Ouverture du tiroir	Pousser pour ouvrir (push-to-open)
Installation	Encastrable, dimensions d'encastrement 560 x 595 mm
Alimentation électrique	Voir plaque signalétique (tension et fréquence à vérifier)
Type de câble d'alimentation	H05RR-F, H05VV-F, H05RN-F, H05V2V2-F (section 0,75 ou 1,5 mm²)
Mise à la terre	Obligatoire
Entretien et nettoyage	Chiffon humide, détergent doux si nécessaire ; ne pas utiliser de nettoyeur vapeur
Sécurité	Dispositif de protection enfant, arrêt automatique du chauffage si ventilateur défaillant
Pièces détachées et réparabilité	Pièces originales disponibles auprès du service après-vente ; réparations par personnel qualifié uniquement
Informations générales	76 pages de notice ; disponible en plusieurs langues

FOIRE AUX QUESTIONS - HWO15NWD4XB1 HAIER

Quelle est la capacité maximale du tiroir chauffe-vaisse ?

La capacité maximale est de 10 kg. Ne pas dépasser cette limite pour éviter d'endommager les glissières télescopiques.

Quelles sont les températures disponibles sur l'appareil ?

La température est réglable de 30°C (MIN) à 70°C (MAX). Les positions intermédiaires correspondent à 40°C et 60°C.

Comment ouvrir le tiroir ?

Appuyez sur la partie frontale du tiroir, retirez votre main, puis saisissez le tiroir et tirez-le vers vous jusqu'à l'ouverture complète.

Puis-je utiliser l'appareil pour décongeler des aliments ?

Oui, l'appareil dispose d'une fonction décongélation qui utilise uniquement la ventilation forcée sans élément chauffant. Tournez le bouton sur la position décongélation et appuyez sur ON.

Comment nettoyer l'appareil ?

Débranchez d'abord l'appareil. Nettoyez avec un chiffon humide et un détergent doux si nécessaire. N'utilisez jamais de nettoyeur vapeur ni de produits abrasifs.

Que faire si l'appareil ne chauffe pas suffisamment ?

Vérifiez que l'appareil est sous tension, que la température sélectionnée est correcte, que les ouvertures de ventilation ne sont pas obstruées et que le temps de chauffe est suffisant.

Est-il possible de faire lever de la pâte dans le tiroir ?

Oui, utilisez la fonction levée : chauffez le tiroir 5 minutes à MIN (30°C), puis placez la pâte enveloppée dans un torchon humide au centre.

Quel type de vaisselle utiliser pour la cuisson lente ?

Utilisez de la vaisselle en verre, porcelaine ou céramique avec couvercle. Évitez le plastique et les objets inflammables.

L'appareil doit-il être raccordé à la terre ?

Oui, la mise à la terre est obligatoire pour garantir la sécurité électrique. Le non-respect peut entraîner des risques d'électrocution.

Où trouver des pièces détachées ou faire réparer l'appareil ?

Adressez-vous au service après-vente agréé Haier. Seul du personnel qualifié est autorisé à effectuer des réparations sous garantie.

MODE D'EMPLOI HWO15NWD4XB1 HAIER

Vous venez d'acheter l'un de nos produits et nous vous en remercions vivement.

Ce nouveau produit, minutieusement conçu et construit avec des matériaux de tout premier choix, a été soigneusement testé afin de satisfaire chacune de vos exigences en matière de cuisson.

Nous vous prions de lire et de respecter ces instructions simples qui vous permettront d'obtenir d'excellents résultats ds la première utilisation. Nous vous souhaitons une bonne cuisine avec cet appareil moderne.

Le constructeur

Portugués

CE PRODUIT A ETE CONCU POUR UN USAGE DOMESTIQUE.

CET APPAREIL EST DESTINE A ETRE UTILISÉ DANS DES APPLICATIONS DOMESTIQUES ET SIMILAIRES, COMME:

• DANS LES ZONES SERVANT DE CUISINE POUR LE PERSONNEL DES MAGASINS, DES BUREAUX ET D'AUTRES MILIEUX DE TRAVAIL; DANS LES MAISONS DE CAMPAGNE;
• A L'USAGE DES CLIENTS DANS LES HOTELS, MOTELS ET DANS LES MILIEUX DE TYPE PROFESSIONNEL; DANS DES MILIEUX DE TYPE BED-AND-BREAKFAST.

LE CONSTRUCTEUR DECLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES SUBIS

PAR LES CHOSES OU LES PERSONNES DERIVANT D'UNE INSTALLATION INCORRECTE OU D'UN USAGE IMPROPRE, ERRONE OU INCOHERENT.

NE PAS CONFIER L'UTILISATION DE L'APPAREIL A DES PERSONNES (Y COMPRIS DES ENFANTS) AYANT DES CAPACITES PHYSIQUES, SENSORIELLES OU MENTALES REDUITES, OU A DES PERSONNES QUI NE POSSEDENT PAS L'EXPERIENCE ET LES CONNAISSANCES NECESSAIRES; LA SUPERVISION D'UN ADULTE RESPONSABLE POUR LEUR SECURITE ET EN MESURE DE COMPRENDRE LE MODE D'EMPloi DE L'APPAREIL EST OBLIGATOIRE.

IL FAUT SURVEILLER LES ENFANTS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.

1. PRECAUTIONS D'EMPLOI 35 29
2. INSTRUCTIONS POUR L'ELIMINATION 29 3 PRECAUTIONS DE SECURITE 29 4. DESCRIPTION DE L'APPAREIL 31 5. AVANT L'UTILISATION 31 6. PANNEAU DE CONTROLE 31
3. TIROIR CHAUFFE-VAISSELLE 32
4. DECONGÉLATION 32 9. LEVEE 32
5. CHAUFFE-PLAT 32 11. CUISSON LENTE 33
6. NETTOYAGE ET ENTRETIEN 34
7. QUE FAIRE EN CAS DE PANNE? 34
8. INSTALLATION DE L'APPAREIL 34

Instructions pour l'utilisateur:

elles comprennent les recommandations pour l'utilisation, une description des commandes ainsi que les procédures correctes pour le nettoyage et le soin de l'appareil.

elles sont réservées au technicien qualifié qui s'occupera de l'installation, de la mise en marche et des essais de l'appareil.

1. Precautions d'emploi

Le présent manuel fait partie intégrante de l'appareil. Prenez-en soin et conservez-le à portée de main pendant toute la durée de vie du tiroir chauffe-vaisse. Avant d'utiliser l'appareil, on recommande de lire le présent manuel et toutes les informations qu'il contient. L'installation doit être confiée à du personnel qualifié, conformément aux normes appropriées. Cet appareil est conçu pour un usage domestique et il est conforme aux directives CE actuellement en vigueur. Le producteur décline toute responsabilité en cas d'utilisations différentes de celles indiquées ci-dessus.

Conservez toujours ces instructions d'utilisation à portée de main et remettez-les au futur utilisateur éventuel en cas de cession de l'appareil!

N'utilisez pas l'appareil pour chauffer les locaux. Des objets facilement inflammables placés à proximité risqueraient de prendre feu suite à l'augmentation de la température.

N'abandonnez jamais les résidus de l'emballage dans la maison. Séparez les différents matériaux de l'emballage par type et remettez-les au centre d'élimination le plus proche.

Les étiquettes appliquées sur cet appareil sont conformes à la directive 2002/96/CEE Waste electrical and electronic equipment (DEEE) (récupération du matériel électronique et électrique de rebut). La présente directive contient les normes qui règlementent la collecte et le recyclage dans toute l'union européenne des appareillages devenus inutilisables.

N'obstruez jamais les ouvertures et les fentes prévues pour l'aération et la dispersion de la chaleur.

La plaque des données contenant les données techniques, le numéro de série et la marque est appliquée dans une position visible sur le bloc chauffant. N'enlevez jamais l'étiquette des données.

N'utilisez jamais de paillettes abrasives, métalliques ni des racloirs acérés risquant d'endommager la surface. Si nécessaire, utilisez des produits standard non abrasifs à l'aide d'outils en bois ou en plastique. Rincez soigneusement et séchez avec un chiffon doux ou une peau de chamois.

2. Instructions pour l'elimination

• Notre politique de sauvegarde de l'environnement

Nos produits sont généralement emballés avec des matériaux non polluants, non nocifs pour l'environnement et recyclables. On demande aux utilisateurs de collaborer, en éliminant les emballages de manière appropriée. Contactez votre revendeur ou les organisations locales compétentes pour demander les adresses des structures de collecte, de recyclage et d'élimination.

Ne jetez jamais l'ensemble ou une partie de l'emballage dans les environs. Les parties de l'emballage et en particulier les sachets en plastique représentent un risque d'étouffement pour les enfants.

Votre ancien appareil doit lui aussi être éliminé de façon adéquate.

Important: remettez l'appareil à l'organisation locale autorisée à collecter les appareils mis au rebut. Une élimination correcte permet une récupération intelligente de matériel de valeur.

Les appareils qui ne sont plus utilisés doivent être débranchés du secteur d'alimentation et il faut enlever tous les fils électriques conducteurs, de manière à ce qu'ils ne représentent pas un danger pour les enfants.

3. Precautions de securite

Les normes de sécurité inhérentes aux appareillages électriques ou au gaz et aux fonctions de ventilation figurent dans les instructions d'installation. Dans votre intérêt et à titre de sécurité personnelle, tous les appareillages électriques doivent, comme l'exige la Loi, être exclusivement installés et réparés par du personnel qualifié. Conformément aux normes appropriées, nos installateurs qualifiés peuvent garantir un travail bien fait. Les appareillages à gaz ou électriques doivent toujours être débranchés par du personnel dûment expérimenté. Avant de brancher l'appareil sur le réseau électrique, comparez les données de raccordement (tension et fréquence) indiquées sur la plaque des données avec ceux du réseau électrique local. Ces données doivent absolument coincider si l'on souhaite éviter que l'appareil ne subisse des dégâts. En cas de doutes, consultez votre Electricien de confiance.

La sécurité électrique de l'appareil n'est garantie que s'il est raccordé à un conducteur réglementaire de mise à la terre. Le producteur ne répond pas des dommages provoqués par un manque ou une interruption du conducteur de mise à la terre (par ex. une electrocution).

L'appareil doit être monté et raccordé par un electricien spécialisé. Dans ce cas, adressez-vous à un electricien spécialisé connaissant les normes locales et les normes complémentaires promulguées par la société locale et en mesure d'exécuter les travaux dans le respect de ces règlements. Le producteur n'assume aucune responsabilité en cas de dommages provoqués par un montage incorrect ou par un branchement non conforme de l'appareil.

AVERTISSEMENT! N'utilisez l'appareil que s'il a été correctement encastré. C'est le seul moyen d'éviter le contact avec les éléments sous tension.

AVERTISSEMENT! N'ouvrez jamais la carcasse de l'appareil.

En cas de contact avec les éléments sous tension ou si vous modifiez la structure électrique et mécanique, des situations dangereuses pour l'utilisateur peuvent se créer et le bon fonctionnement de l'appareil peut être compromis.

AVERTISSEMENT! Ne conservez pas de récipients en plastique ni des objets inflammables dans l'appareil, ces objets risquent en effet de fondre ou de prendre feu lorsque vous allumerez le chauffe-vaisse. DANGER D'INCENDIE!

AVERTISSEMENT: N'OUBLIEZ JAMAIS QUE LA PEAU DES ENFANTS EST TRES DELICATE ET DONC PLUS SENSIBLE AUX HAUTES TEMPERATURES. IL FAUT DONC EVITER QU'ILS NE JOUENT AVEC L'APPAREIL CAR CELUI-CI POURRAIT COMMENCER A CHAUFFER SI ON L'ALLUME PAR ERREUR : DANGER DE BRULURES!

AVERTISSEMENT: LE COMPARTIMENT INTERNE DE L'APPAREIL PEUT ATTEINDRE DES TEMPERATURES JUSQU'A C SUIVANT LA TEMPERATURE SELECTIONNEE ET LA PÉRIODE DE FONCTIONNEMENT. UTILISER, SI NÉCESSAIRE, DES GANTS DE CUISINE POUR EXTRAIRE LA VAISSELLE DU TIROIR.

CET APPAREIL A UNIQUEMENT ETE CONCU POUR L'USAGE DOMESTIQUE! VEILLER A NE PAS ENDOMMAGER L'APPAREIL NI A CREER D'AUTRES SITUATIONS DANGEREUSES, EN RESPECTANT LES INSTRUCTIONS SUIVANTES :

• Ne vous appuyez pas et ne vous asseyez pas sur le tiroir lorsqu'il est ouvert, car vous risquez d'endommager les glissières télescopiques. La portée maximale du tiroir est de 10kg.

Nettoyage:

• N'utilisez jamais de nettoyeur à vapeur. La vapeur pourrait en effet atteindre les éléments sous tension et

provoquer des courts-circuits. La précision de la vapeur risque également d'endommager de façon permanente les surfaces et les éléments de l'appareil. Le constructeur décline toute responsabilité en cas de dommages de ce type.

• On doit suivre les instructions concernant le nettoyage figurant au paragraphe « Nettoyage et Entretien ».

Reparations:

• ATTENTION! Les travaux de montage, d'entretien ou de réparation doivent exclusivement être effectué er des dangers pour l'utilisateur; dans ce cas, le constructeur décline toute responsabilité.
• ATTENTION! Seul le Service d'Assistance autorisé par le constructeur est autorisé à effectuer des réparations sur l'appareil durant la période de garantie; dans le cas contraire, le droit à la garantie tombet en cas de dommages successifs.
• ATTENTION! Avant d'effectuer les travaux d'installation et d'entretien ou de réparation, débranchez l'appareil du réseau.

L'appareil n'est effectivement débranché du réseau que si :

• le fusible du circuit domestique s'est déclenché.
• la fiche de l'appareil est débranchée du réseau : - pour débrancher l'appareil du réseau, ne tirez pas sur le câble d'alimentation, mais extraire manuellement la fiche de la prise.

AVERTISSEMENT! Le producteur décline toute responsabilité en cas d'accidents ou de dommages provoqués par la non-conformité aux susdites normes ou par l'altération ne serait-ce que d'une seule partie de l'appareil et par l'utilisation de pièces de rechange non originales.

4.0 Ouverture du TIROIR

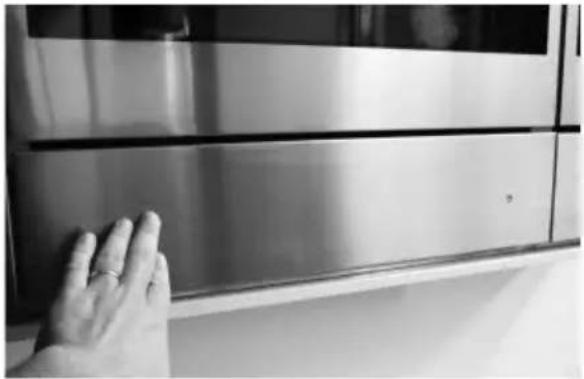

Pour ouvrir le tiroir, appuyer sur la partie frontale de ce dernier.

(fig. A)

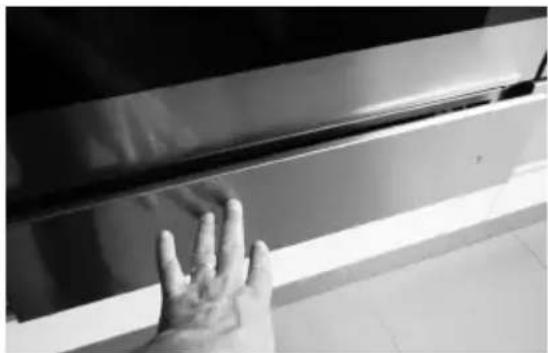

Enlevez la main (fig. B),

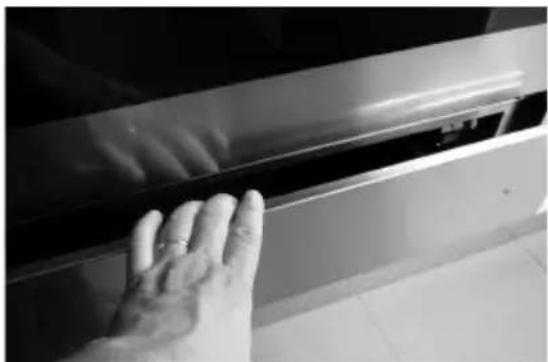

puis saisir le tiroir (fig. C)

et tirez-le vers vous, jusqu'à ce qu'il s'ouvre complètement.

4.1 Fermeture du TIROIR

Pour fermer le tiroir, accompagnez-le en fermeture, et appuyez sur la partie frontale jusqu'à l'enclenchement. Enlevez la main.

4.2 L'appareil est muni d'un système de ventilation à air chaud. Un ventilateur distribue de façon optimale la chaleur de la résistance de réchauffage à l'intérieur du tiroir.

Le thermostat permet de déterminer et de contrôler la température souhaitée pour la vaisse introduite.

La circulation de l'air réchauffe la vaisse de manière uniforme et rapide.

Une grille de protection empêche le contact accidentel avec les résistances de réchauffage et le ventilateur.

5. Avant L'Utilisation

N'abandonnez jamais les résidus de l'emballage dans la maison. Séparez le matériel résiduel de l'emballage par type etalez-le au centre d'élimination le plus proche.

Avant d'utiliser l'appareil pour la première fois, nettoyez-le avec un chiffon humide puis séchez-le soigneusement tel qu'on le précrit au chapitre « Nettoyage et entretien ». Chauffez le tiroir vide pendant au moins 2 heures. Pour ce faire, programmez la température MAX correspondant à 70°C. Durant cette période de réchauffage, veillez à ce que la cuisine soit bien aérée.

Les éléments en métal ont été traités avec un produit de protection ajustat.

Ce produit pourrait être la cause de mauvaises odeurs lors du premier réchauffage du tiroir. Ces odeurs et les éventuelles fumées disparaissent rapidement et elles ne sont pas dues à un branchement non conforme ou à un défaut de l'appareil.

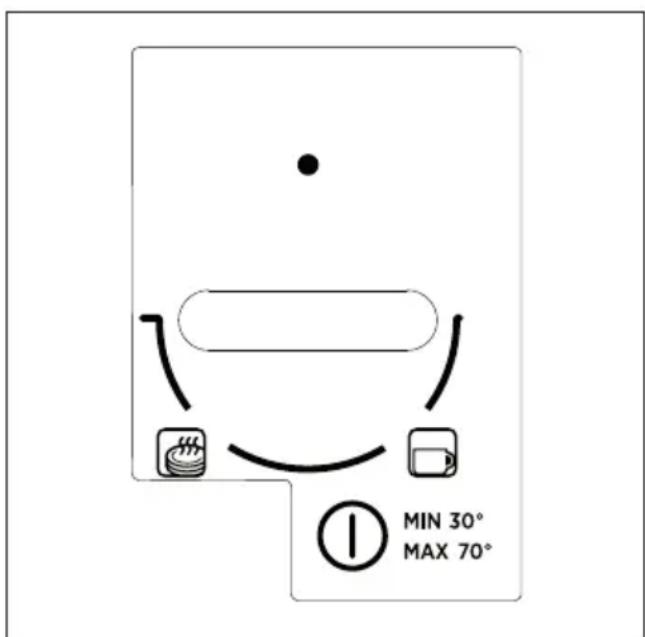

7.1 Réglages

Ouvrez le tiroir. Tournez le bouton en sélectionnant la température souhaitée, puis enfonsez le bouton rouge. Le voyant rouge du bouton s'allumera et restera allumé pendant toute la durée du fonctionnement. Pour mettre l'appareil hors tension, tournez la poignée sur 0 et enfonsez le bouton. Le voyant rouge s'éteindra.

7.2 Temps de réchauffage

Différents facteurs influencent les temps de réchauffage:

• matériel et épaisseur de la vaisselle;
• quantité de vaisse l'charge; disposition de la vaiselle chargée;
• sélection de la température.

Il est donc impossible de fournir des indications absolues. En programmant la température sur qui correspond à 60°C et pour atteindre une chaleur homogène, les informations suivantes peuvent être utiles:

VAISSELLÉ TEMPS (MIN)
VAISSELLÉ POUR 6 PERSONNES	30-35

C'est l'expérience pratique qui vous enseignera quelles sont les sélections optimales pour vos exigences.

8. Décongélation

La fonction de décongélation utilise uniquement la ventilation forcée sans aucun élément chauffant actif.

Procédure

• Appuyez sur le bouton ON / OFF pour activer le ventilateur interne.
• Tourner le bouton sur la position décongélation.

9. LEVEE

La fonction de levée maintient la température du tiroir entre.

Procédure

1. Chauffer le tiroir pendant 5 minutes en tournant bouton sur MIN, qui correspond à 30°C.
2. Placer la pâte au centre du tiroir après l'avoir enveloppée dans un torchon légèrement humide.

10. Chauffe-plat

Aliments conseillés pour être laissés au chaud : viande, poulet, poisson, sauces, légumes, garnitures et soupes.

• Pour éviter que les aliments ne débordent dans le tiroir, ne pas remplir excessivement les plats.
• Disposer les plats dans le tiroir et fermer ce dernier avec précaution afin d'éviter que les éventuels liquides ne seront.
• Il est conseillé de ne pas réchauffer les aliments pour des intervalles de temps supérieurs à une heure afin d'éviter que ceux-ci ne perdent leurs substances nutritives.
• Couvrir les aliments humides et liquides avec un couvercle ou une pellicule résistant aux températures élevées. De cette manière, on évite que l'humidité ne s'échappe, que de la condensation ne se forme et dépose de l'humidité hors des plats.
• Ne pas couvrir les aliments rôtis ou les frites qui doivent rester croustillants. Tenir ces plats au chaud avec des températures élevées.

Procédure

1. Placer les plats dans le tiroir.
2. Allumer le tiroir et positionner le bouton du thermostat entre et qui correspondent à 40°C et 60°C, en fonction de la température souhaitez et chauffer l'appareil pendant 10 minutes.
3. Mettre la nourriture dans les plats préchauffés.
4. Refermer le tiroir. Le voyant lumineux de ON reste allumé et l'appareil chauffe.

Désactivation

Mettre le bouton en position OFF. Extraire les plats du tiroir à l'aide d'un chiffon ou de maniques.

Remarque: Ne jamais transférer la vaisselle chaude directement du plan de cuisson chaud à la base en verre du tiroir thermique. Le fond en verre peut être endommagé.

11. Cuisson LENTE

La fonction de cuisson lente est idéale pour cuire la viande tendre qui doit s'avérer peu cuite ou saignante. Grâce à ce mode de cuisson, la viande est encore rose à l'intérieur. Cependant, cela ne signifie pas que la viande est crue ou peu cuite.

En plus de retenir les jus dans la viande, cette fonction permet de maintenir la viande chaude plus facilement.

Vaisselle adaptée à l'utilisation : en verre, porcelaine ou céramique avec couvercle.

Procédure

1. Préchauffer le tiroir chauffe-plat avec la vaisselle choisie préalablement, au niveau maximum pendant 15 minutes.
2. Faire chauffer du beurre ou de l'huile dans un plat. Laisser la viande rissoler pendant le temps indiqué dans le tableau puis remettre le tout immédiatement dans la casserole préchauffée en recouvrant avec le couvercle.
3. Programmez le thermostat au MAX qui correspond à 70°C pendant le temps nécessaire pour terminer la cuisson.

Mises en garde pour la cuisson lente

• Utiliser uniquement de la viande fraîche et en parfaite condition.
• Eliminer, avec soin, les zones de graisse.
• Les parties charnues ne doivent pas être nécessairement retournées.
• Une fois la cuisson terminée, il est possible de couper la viande; il n'est pas nécessaire de la laisser reposer.
• Avec la cuisson lente, la viande n'est pas chaude comme la viande cuite traditionnellement ; il est conseillé, pour les 20-30 dernières minutes de cuisson, de remettre aussi les assiettes dans le tiroir chauffe-plat, dans la partie gauche.
• Servir la viande avec des sauces très chaudes.
• Pour garder la viande au chaud après la cuisson, positionner le bouton du thermostat entre et qui correspond à 40°C et 60°C. Les petites pièces de viande peuvent être maintenues chaudes pendant 45 minutes et les plus grandes pendant deux heures.

Tableau

La fonction de cuisson lente est adaptée à toutes les pièces tendres de bœuf, porc, veau, agneau, gibier et volaille. Le temps initial pour faire rissoler la viande et la suite de la cuisson dépendant des dimensions des tranches de viande.

Les paramètres de temps se réfèrent au cas où la viande est reposée dans un plat avec du beurre et de l'huile déjà chaude.

Plat Rissolage initial Poursuite de la cuisson dans le	tiroir
Petites tranches de viande
Languettes de viande environ 1-2 minutes	20-30 minutes
Petits steaks ou medaillons	Environ 1-2 minutes par côte
Tranches de viande de dimensions moyennes
Filet (400-800g)	Environ 4-5 minutes par côte
Rôti maigre (600-1000g)	Environ 10-15 minutes par côte
Grandes tranches de viande
Filet (à partir de 900 g)	Environ 6-8 minutes par côte
Roastbeef (1,1-2kg)	Environ 8-10 minutes par côte

12. Nettoyage et entretien

Le nettoyage représente généralement le seul type d'entretien nécessaire.

Attention! Avant de commencer le nettoyage, débranchez l'appareil du réseau. Retirez la fiche des prises ou désactivez le circuit d'alimentation de l'appareil.

Avertissement! N'utilisez pas de détergents agressifs, de produits abrasifs, de dépônges abrasives ni d'objets pointus, car ils risquent de tacher l'appareil.

Avertissement! N'utilisez jamais de jets de vapeur pour le nettoyage des parties internes de l'appareil.

12.1 Bandeau frontal et panneau de commandes

Il suffit de nettoyer l'appareil avec un chiffon humide. S'il est particulièrement sale, ajoutez deux gouttes de détergent à l'eau de nettoyage. Ensuite, séchez l'appareil avec un chiffon sec.

On peut nettoyer les bandeaux frontaux en acier inoxydable des chauffe-vaisselles avec des détergents spéciaux. Ces produits ralentissent la formation de la saleté à la surface du tiroir. Appliquez une quantité minime de produit avec un chiffon doux sur toute la surface à traiter.

Nettoyez le compartiment interne avec un chiffon humide après chaque utilisation. S'il est particulièrement sale, ajoutez deux gouttes de détergent à l'eau de nettoyage. Ensuite, séchez les surfaces avec un chiffon sec. Évitez que l'eau ne coule à travers les orifices de ventilation. Réutilisez le tiroir uniquement lorsqu'il est complètement sec.

13 Que FAIRE en cas de PANNE?

ATTENTION! Tout type de réparation ne doit être effectué que par un personnel spécialisé et Diplômé. Dans le cas contraire, les réparations pourraient s'avérer dangereuses.

Les pannes suivantes peuvent être rétablies par l'utilisateur sans l'intervention du Service d'Assistance. Le lave-vaisselle ne chauffe pas suffisamment? Vérifiez si:

• l'appareil est sous tension;
• vous avez sélectionné la température correcte;
• les ouvertures de ventilation ont été obstruées par les assiettes ou les assiettes creuses de grandes dimensions;
• la vaisselle a été chauffée pendant une période

suffisamment longue.

Différents facteurs influencent les temps de réchauffage:

• le matériel et l'épaisseur de la vaisselle;
• quantité de vaisselle charge; disposition de la vaisselle chargée;
• réglage de la température.

La vaisselle ne se rechauffe pas? Vérifiez si:

• le ventilateur est bruyant:
• Si la casserole est en fonction, ILA signifie que la résistance de réchauffage est défectueuse.
• Si le ventilateur ne fonctionne pas, cela signifie qu'il est défectueux.
• le fusible de l'installation domestique s'est déclenché.

14.1 Avant l'installation

Assurez-vous que la tension d'alimentation indiquée sur la plaque des données correspond à celle de votre réseau électrique.

Ouvrez le tiroir, enlevez tous les accessoires et le matériel d'emballage.

Attention! Le bandeau frontal du tiroir pourrait être recouvert d'une pellicule de protection.

Enlevez la protection avec soin avant la première utilisation du tiroir chauffe-vaisselle, en commençant par le bas.

Assurez-vous que le tiroir n'est pas endommagé. Contrôlez que le tiroir se ferme correctement. En présence de dégâts, informez le Service d'Assistance.

Le tiroir chauffe-vaisselle ne peut être encastré que sur les appareils conseillés par le producteur. Le constructeur ne garantit pas le fonctionnement correct du tiroir s'il est combiné avec des appareils non préconisés par ce dernier et décline toute responsabilité en cas de dommages provoqués par un usage impropre.

14.2 Encastrement

Avant de procéder au montage du chauffe-vaiselle et de l'appareil combiné, disposez un plan intermédiaire fixe du meuble, assurant la portée nécessaire pour les deux appareils.

L'appareil combiné est en revanche positionné sans autres plans intermédiaires directement sur le tiroir chauffe-vaisselle encastré.

Pour l'encastrement de l'appareil combiné, suivez en tout point les indications figurant dans les instructions d'utilisation et de montage correspondantes.

Les dimensions principales pour l'encastrement sont indiquées en mm et figurent sur le diagramme d'installation. Pour le montage, continuez comme suit:

1. placez le tiroir du meuble de manière à ce qu'il soit

bien centré ou aligné;

1. assurez-vous que le cadre adhère parfaitement au meuble;
2. Ouvrez le tiroir et fixez la carcasse aux parois du meuble avec les deux vis fournies.

14.3 Branchement électrique

Le branchement électrique doit être réalisé par un électricien qualifié conformément à la législation en vigueur.

Branchement électrique

Avant d'effectuer le branchement électrique, s'assurer que : - les caractéristiques de l'installation permettent de respecter ce qui est indiqué sur la plaque d'identification qui est appliquée sur le devant du four ; - l'installation est munie d'un raccordement à la prise de terre conforme aux normes et aux dispositions prévues par la loi. La mise à la terre est obligatoire aux termes de la loi. Le câble ne doit en aucun cas atteindre une température supérieure de plus de 50°C par rapport à la température ambiante. Si un appareil fixe n'a pas de cordon d'alimentation et de fiche ou d'autre dispositif assurant la déconnexion du secteur, avec une distance d'ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimentation conformément aux normes d'installation. La prise ou l'interrupteur omnipolaire doit pouvoir être atteint facilement lorsque l'appareil est installé.

CABLE TYPES AND MINIMAL DIAMETERS
	SASO
H05RR-F 3x0,75 mm² H	05RR-F 3x1,5 mm²
H05VV-F 3x0,75 mm² H	05VV-F 3x1,5 mm²
H05RN-F 3x0,75 mm² H	05RN-F 3x1,5 mm²
H05V2V2-F 3x0,75 mm² H	05V2V2-F 3x1,5 mm²

SCHEMA Dimensionnel du TIROIR encastre 560 x 595

AVERTISSEMENT! Avant de raccorder le tiroir lave-vaisselle au réseau, vérifie que le voltage et la fréquence du réseau correspondent à ceux indiqués sur la plaque des données positionnée à l'intérieur du bloc chauffant et qui devrait être conservée avec ce manuel.

Le raccordement électrique doit être réalisé par l'intermédiaire d’un interrupteur bipolaire dont la puissance est indiquée pour l’absorption de l’appareil. Vérifiez qu’on dispose d’une cloison minimale de 3 mm entre les contacts, de manière à garantir le débranchement du réseau électrique en cas d’urgence ou de nettoyage du tiroir chauffe-vaisselle. Si l’on utilise une fiche pour le raccordement électrique, celle-ci doit être accessible après l’installation.

Raccordez l'appareil à la terre, conformément aux normes sur la sécurité des installations électriques. ATTENTION! CE CHAUFFE-VAISSELLE DOIT ABSOLUMENT ETRE RACCORDE A LA TERRE.

En cas de défaut du câble d'alimentation monté sur le tiroir chauffe-vaisselle, remplacez-le par un câble original fourni par le service après-vente.

Le producteur et le revendeur déclinent toute responsabilité en cas de dommages subis par les personnes, les animaux ou les choses, dus à la non-observation des instructions de montage.
