Type de produit	Système micro HF UHF True Diversity sans fil
Marque	LD Systems
Modèle	WIN 42 AD
Bande de fréquence	734-776 MHz
Nombre de fréquences	1680 (20 groupes + 1 groupe utilisateur)
Adresses sélectionnables	225
Récepteur	True Diversity
Sorties audio	XLR symétrique, Jack 6,3 mm asymétrique, sortie casque réglable
Tête de microphone	Interchangeable (dynamique/condensateur)
Synchronisation	Infrarouge
Balayage des canaux	Oui
Alimentation du récepteur	CC 12-18 V 500 mA
Dimensions du récepteur (L x H x P)	480 x 44 x 190 mm
Poids du récepteur	0,970 kg
Transmetteur à main (HHD WIN 42 MD/MC)	Dimensions : 255 x 52 mm, poids : 400 g (piles incluses)
Transmetteur ceinture	Dimensions : 87 x 25 x 63 mm, poids : 0,140 kg
Alimentation des transmetteurs	2 piles AA
Autonomie	> 14 h avec piles alcalines
Puissance RF	Réglable 10 / 30 / 50 mW
Réponse audio	60 Hz - 16 kHz
Sensibilité du récepteur	< -104 dB
Rapport signal/bruit	> 110 dB (A)
Distorsion	< 0,5 %
Contenu de la livraison	Récepteur WIN-42, transmetteur à main HHD WIN 42 MD/MC, kit rack, guide utilisateur

FOIRE AUX QUESTIONS - WIN 42 AD LD Systems

Comment synchroniser l'émetteur avec le récepteur ?

Placez l'émetteur face au récepteur, puis appuyez sur la roue MENU et sélectionnez INFRARED SYNC ou appuyez brièvement sur la touche VOLUME. Le signal infrarouge sera envoyé pendant 25 secondes.

Comment changer la fréquence manuellement ?

Appuyez sur la roue MENU, sélectionnez USER CHANNEL, puis composez les trois derniers chiffres (pas de 25 kHz) et les trois premiers (pas de 1 MHz). Confirmez avec la roue MENU.

Comment utiliser plusieurs systèmes simultanément sans interférence ?

Utilisez la fonction CHANNEL SCAN pour trouver des fréquences libres. Chaque canal doit appartenir au même groupe (1-20) et chaque système doit avoir une adresse différente (0-224).

Comment verrouiller le transmetteur ?

Appuyez sur la touche SELECT pendant 2 secondes, naviguez jusqu'à ce que LOC clignote, appuyez sur SET pour verrouiller, puis sur SELECT pour confirmer.

Comment régler le squelch ?

Dans le menu, sélectionnez SQL et choisissez entre LO, MID ou HI. Réglez sur la position la plus basse où le sifflement disparaît lorsque l'émetteur est éteint.

Quelle est l'autonomie des piles ?

L'autonomie est supérieure à 14 heures avec des piles alcalines AA.

Comment brancher le récepteur ?

Branchez l'alimentation CC 12-18 V, connectez les antennes, et reliez les sorties audio (XLR ou Jack) à votre table de mixage ou amplificateur.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec pour nettoyer l'appareil. Ne jamais utiliser de liquides ou de produits inflammables à proximité.

Que faire en cas de perte de signal ?

Vérifiez les piles des transmetteurs, la portée, et l'absence d'obstacles. Refaire une synchronisation IR peut résoudre le problème. Assurez-vous que l'adresse de l'émetteur correspond à celle du récepteur.

Où trouver la déclaration de conformité ?

Vous pouvez demander la déclaration de conformité actuelle à l'adresse email [e-mail] ou consulter le site www.adamhall.com.

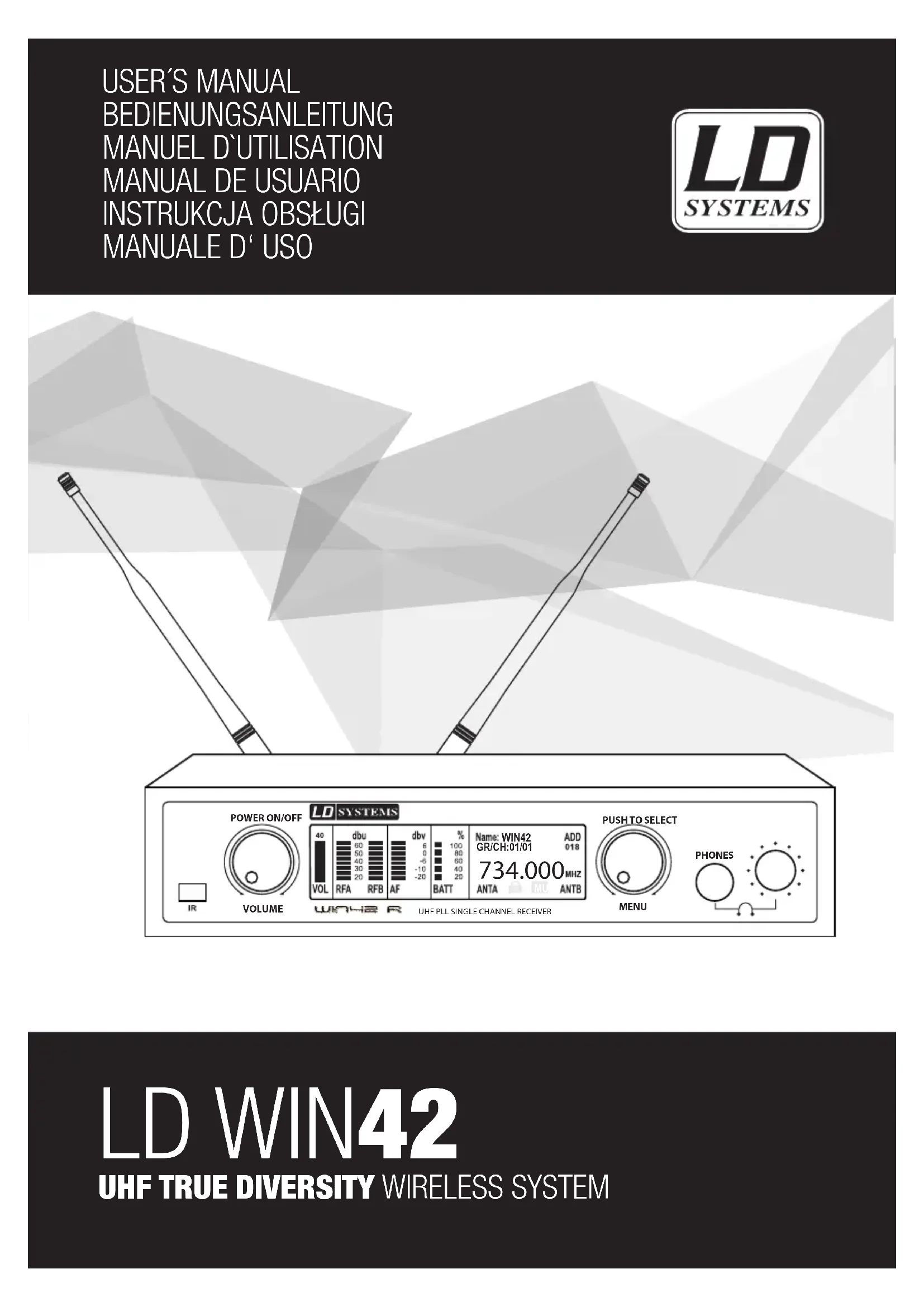

MODE D'EMPLOI WIN 42 AD LD Systems

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale. Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement. N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observez les règlementations de sécurité en vigueur dans votre pays.
8. N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil – par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d'aération.
11. Cet appareil a été exclusivement conçu pour une utilisation en intérieur. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci-après). Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
13. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
14. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
15. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
16. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
17. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
18. Pour le nettoyage de l'appareil, utilisez un chiffon sec.
19. Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
20. Les films plastiques doivent être mis hors de portée des enfants.

Appareils reliés au secteur :

1. ATTENTION : Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiante (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
3. Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pincé, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lors du branchement de l'appareil, vérifiez que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
6. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vous risquez de réduire la longévité de ses composants internes.
7. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
8. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
9. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
10. Débranchez la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l'utilisateur. Ne confiez l'entretien et la réparation qu'à un personnel qualifié.

Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d'une flèche avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil, tension susceptible de provoquer un choc électrique.

Le pictogramme en forme de triangle équilatéral renfermant un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

Attention niveaux sonores élevés sur les produits AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

Pour éviter tout risque de traumatisme auditif, évitez d'écouter à fort volume sonore pendant de longues périodes.

Un niveau d'écoute trop élevé, même bref, peut provoquer des dommages aux oreilles. Veuillez maintenir le niveau d'écoute à un niveau raisonnable.

Le système professionnel UHF True Diversity sans fil LD WIND42 se caractérise par un son clair et dynamique, et offre une variété d'applications pour les performances live et une installation permanente. Micro à main et transmetteur ceinture permettent aux chanteurs, narrateurs ou instrumentistes une transmission et des performances optimales couplées à une grande mobilité. Le système sans fil LD WIND42 offre une multitude de fonctions professionnelles pour toutes les exigences techniques. Ces caractéristiques ainsi que l'utilisation de composants électroniques de haute qualité permettent d'utiliser jusqu'à 20 systèmes à la fois dans le même endroit, sans interférences.

Caractéristiques:

Bande passante UHF 734 - 776 (LDWIN42) ou 516 - 558 (LDWIN42B5) MHz

1680 fréquences

20 groupes avec 577 (LDWIN42) ou 515 (LDWIN42B5) fréquences fixes

ban utilisateur avec 1680 fréquences librement sélectionnables par paliers de 25 kHz

225 adresses sélectionnables

balayage des canaux

récepteur true diversity

tête de microphone interchangeable (dynamique/condensateur)

synchronisation du transmetteur par infrarouge

sortie XLR symétrique

sortie jack 6,3 mm asymétrique

sortie casque réglable

L'utilisation de microphones sans fil peut être l'objet d'une licence, selon les lois des différents pays. Mettez-vous en contact avec les autorités locales pour plus d'informations.

2 connecteurs antenne

Rack kit

Guide de l'utilisateur

Récepteur WIN-42

1 transmisor

Le système à main inclut: HHD WIN 42 MD / MC

VOL Volume (entrée audio)

RFA CH A Puissance du signal du récepteur

RFB CH B Puissance du signal du récepteur

AF Indicateur niveau audio

BATT État de la batterie de l'émetteur

Nom Nom d'utilisateur

ADD Adresse (225)

GR Groupe

CH Canal

ANTA Antenne A

ANTB Antenne B

Verrou

Indicateur de sourdine (Mute)

PANTALLA FUNCIÓN

Appuyer sur la roue MENU, et faire avancer le curseur sur USER CHANNEL en tournant la roue MENU. Appuyer sur la roue MENU pour accéder au menu User Channel. Tourner la roue MENU pour composer les trois derniers chiffres de la fréquence (chaque palier est de 25 kHz). Appuyer sur la roue MENU pour mémoriser les réglages et continuer en composant les trois premiers chiffres de la fréquence, comme indiqué ici en bas (chaque palier est de 1 MHz). Il y a en tout 1680 fréquences sélectionnables.

Appuyer une autre fois sur la roue MENU pour mémoriser la configuration.

Appuyer sur la roue MENU, et faire avancer le curseur sur CHANNEL SCAN en tournant la roue MENU. Appuyer deux fois sur la roue MENU pour commencer le balayage. Lorsque le balayage est terminé, l'écran affiche la fréquence libre d'interférences qui est automatiquement sélectionnée dans l'interface utilisateur principale.

En utilisant des multi-systèmes et lorsque la sélection de fréquence se fait par la fonction de balayage des canaux, les systèmes déjà configurés doivent rester allumés pour des procédures de balayage successives. La fonction de balayage des fréquences se réfère aux pré-réglages des fréquences dans le groupe pré-sélectionné (1-20).

Remarque : Chaque canal de fréquence doit venir du même groupe (1-20) lorsqu'on utilise des multi-systèmes. Chaque système doit être configuré avec une adresse différente lorsqu'on utilise des multi-systèmes.

Verrouillage : Appuyer sur la roue MENU, et faire avancer le curseur sur LOCK SET en tournant la roue MENU et en appuyant sur la roue MENU pour accéder au menu Lock. Tourner la roue MENU pour choisir Lock (le symbole de verrouillage apparaît sur l'écran), et appuyer sur MENU pour mémoriser l'état.

Déverrouillage : Appuyer sur la roue MENU pour accéder à LOCK, tourner en sens anti-horaire pour déverrouiller, et appuyer sur MENU pour mémoriser l'état. Le symbole de verrouillage disparaît.

Méthode 1 : Appuyer sur la roue MENU et faire avancer le curseur sur INFRARED SYNC en tournant la roue MENU. Appuyer deux fois sur la roue MENU pour démarrer la synchronisation par infrarouge

Méthode 2 : Appuyer brièvement sur VOLUME (dans l'interface utilisateur principale) pour démarrer la synchronisation par infrarouge (IR)

Remarque : Le signal infrarouge sera envoyé pendant 25 secondes, ensuite l'écran affiche à nouveau l'interface utilisateur principale.

Tourner la roue MENU pour faire avancer le curseur sur ADDRESS et appuyer sur la roue MENU pour accéder au menu Address. Tourner la roue MENU pour éditer l'adresse en choisissant entre 0-224. Pour terminer, appuyer sur la roue MENU pour mémoriser ce réglage.

Remarque : Chaque système doit être configuré avec une adresse différente lorsqu'on utilise des multi-systèmes. La communication entre transmetteur LD WIN42 et récepteur LD WIN42 se base sur un système d'adressage spécifique. Cela signifie que le récepteur active la sortie audio uniquement si les adresses du transmetteur et du récepteur correspondent (même adresse).

Les adresses peuvent être configurées individuellement dans le récepteur et dans le transmetteur, mais le moyen le plus facile est celui de configurer l'adresse dans le récepteur et de la transférer par synchronisation par infrarouge.

Tourner la roue MENU pour faire avancer le curseur sur EQUALIZER et appuyer sur la roue MENU pour accéder au menu Equalizer. Tourner la roue MENU pour choisir le mode approprié et appuyer sur la roue MENU pour mémoriser le réglage.

Remarque : Il y a 4 modes EQ disponibles.

Tourner la roue MENU pour faire avancer le curseur sur SQL et appuyer sur la roue MENU pour accéder au menu SQL. Tourner la roue MENU pour choisir le mode approprié et appuyer sur la roue MENU pour mémoriser le réglage (LO, MID, HI).

Remarque : La fonction squelch élimine les bruits désagréables lorsque le transmetteur est éteint. Elle supprime aussi les bruits impromptus si la puissance de transmission reçue par le récepteur est insuffisante.

Régler le squelch (lorsque le transmetteur est éteint) sur la position la plus basse où le sifflement disparait. Le réglage sur « Hi » peut réduire le chemin de transmission dans des conditions défavorables.

Tourner la roue MENU pour faire avancer le curseur sur STORE PROGRAM (nom, groupe, canal, adresse, EQ, SQL), et appuyer sur la roue MENU pour accéder au menu Store Program. Tourner la roue MENU pour choisir entre 0-9 et appuyer sur la roue MENU pour passer à la page suivante (Store yes? / Store no?). Si vous désirez mémoriser le programme, tourner la roue MENU sur « store yes? » et confirmer en appuyant à nouveau sur MENU.

L'écran retourne à l'interface utilisateur principale après avoir affiché « Stored » pendant deux secondes. Si vous ne désirez pas mémoriser le programme, tourner la roue MENU sur « store no? » et confirmer en appuyant à nouveau sur MENU.

L'écran affiche à nouveau le menu avancé.

Port du transmetteur de ceinture:

Attacher le transmetteur à la ceinture (1) ou bien faire passer une sangle de guitare par le clip du transmetteur (2).

Pour un meilleur résultat, faire glisser le transmetteur jusqu'à ce que la ceinture appuie contre la base du clip.

Porter le transmetteur de ceinture :

ÉCRAN	FONCTION
GROUP Groupe actuel
CANAL	Canal actuel
BATT	Indicateur de charge des piles
RF	Puissance de transmission (Hi, Mid, Lo)
AF	Réglage du gain ( 0 dB, -10, -20, -30, -40 dB)
ADDRESS 0-224
MUTE	AF clignote

PANTALLA FUNCIÓN

Verrouillage : Appuyer sur la touche SELECT pendant 2 secondes pour activer le mode d'édition (groupe clignote). Appuyer plusieurs fois sur la touche SELECT jusqu'à ce que « LOC » clignote, appuyer sur la touche SET pour verrouiller le transmetteur. Appuyer sur SELECT pour confirmer.

Déverrouillage : Appuyer sur la touche SELECT jusqu'à ce que « LOC » clignote. Appuyer sur la touche SET pour déverrouiller le transmetteur. Appuyer sur SELECT pour confirmer.

Verrouillage : Appuyer sur la touche SELECT pendant 2 secondes pour activer le mode d'édition (groupe clignote). Appuyer plusieurs fois sur la touche SELECT jusqu'à ce que « LOC » clignote, appuyer sur la touche SET pour verrouiller le transmetteur. Appuyer sur SELECT pour confirmer.

Déverrouillage : Appuyer sur la touche SELECT jusqu'à ce que « LOC » clignote. Appuyer sur la touche SET pour déverrouiller le transmetteur. Appuyer sur SELECT pour confirmer.

Gamme des fréquences	734-776 MHz (LDWIN42) / 734-776 MHz (LDWIN42B5)
Canaux exploitables	1680 (20 groupes + 1 groupe utilisateur)
Bande de fréquence	42 MHz
Gain d'antenne 0,5 dBi
Sensibilité	< -104 dB
Rapport S/B	>110 dB (A)
Distorsion	< 0,5 %
Niveau de sortie audio	10 dBu max
Dimensions (L x H x P)	480 x 44 x 190 mm
Poids	0,970 kg
Alimentation :	CC 12-18 V 500 mA

TRANSMETTEUR À MAIN WIN-42 (WIN42MD)

Gamme des fréquences	734-776 MHz (LDWIN42) / 734-776 MHz (LDWIN42B5)
Canaux exploitables	1680
Puissance de sortie RF	réglable 10 mW / 30 mW / 50 mW
Gain d'antenne 0,5 dBi
Réponse audio de 60 Hz à 16 kHz
Alimentation 2 piles AA
Autonomie	>14 h avec piles alcalines
Dimensions	255 x 52 mm
Poids	400 g (piles incluses)

Gamme des fréquences 734-776 MHz (LDWIN42) / 734-776 MHz (LDWIN42B5)
Canaux exploitables 1680
Connecteur d'entrée	Mini XLR 3 points (alimentation fantôme pour microphones electret)
Puissance de sortie RF réglable 10 mW / 30 mW / 50 mW
Gain d'antenne 0,5 dBi
Réponse audio de 60 Hz à 16 kHz
Alimentation 2 piles AA
Autonomie > 14 h avec piles alcalines
Dimensions (L x H x P) 87 x 25 x 63 mm
Poids 0,140 kg

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Vous pouvez nous demander la déclaration de conformité actuelle à l'adresse [e-mail].

TRI et mise aux déchets correcte de ce produit

(Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.
