Type de produit	Socle pour laveuse ou sécheuse
Marque	Frigidaire
Modèle	APWD15A
Hauteur	38 cm (15 po)
Capacité de charge maximale	29,5 kg (65 lb) dans ou sur le tiroir
Fonctions principales	Surélève la laveuse ou sécheuse, tiroir de rangement intégré
Compatibilité	Convient à la plupart des laveuses et sécheuses Frigidaire (consultez la notice)
Entretien et nettoyage	Nettoyer avec un chiffon humide. Ne pas utiliser de produits abrasifs.
Sécurité	Installer sur une surface plane et stable. Vérifier le niveau après installation.
Garantie	1 an pièces mécaniques
Matériau	Acier avec revêtement peint
Couleur	Blanc (selon illustration)
Poids net	Environ 15 kg (non spécifié officiellement)
Contenu de l'emballage	Socle, supports de montage, vis, clé polygonale, tournevis Phillips
Réparabilité	Pièces mécaniques disponibles sous garantie. Contacter le service client.

FOIRE AUX QUESTIONS - APWD15A FRIGIDAIRE

Quels types de laveuses ou sécheuses sont compatibles avec ce socle ?

Ce socle est conçu pour la plupart des laveuses et sécheuses Frigidaire. Consultez la notice pour la liste des modèles compatibles. Il existe des instructions spécifiques pour les sécheuses de type 1 et type 2.

Quel est le poids maximal supporté par le tiroir du socle ?

Le poids total dans un tiroir fermé ou une combinaison du poids dans et sur le tiroir ouvert ne doit pas excéder 29,5 kg (65 lb).

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé à molette ou d'une clé polygonale de 9/16 po ou 14 mm, d'un tournevis Phillips et d'un niveau de charpentier. Une clé universelle optionnelle est également disponible en magasin.

Dois-je débrancher mes appareils avant de les installer sur le socle ?

Oui, pour des raisons de sécurité, il est impératif de débrancher la laveuse et la sécheuse de leur alimentation électrique, ainsi que les tuyaux d'eau et de gaz avant toute manipulation.

Comment mettre le socle de niveau ?

Placez le socle à son emplacement final, puis ajustez chaque pied de mise à niveau à l'aide d'une clé. Vérifiez le niveau d'avant en arrière et de côté. Serrez les contre-écrous une fois le socle stable.

Y a-t-il un risque de basculement ?

En raison du centre de gravité plus élevé, un balancement latéral est normal. Pour minimiser les vibrations, assurez-vous que l'appareil est correctement installé et que les quatre pieds sont solidement en contact avec le sol.

Comment nettoyer le socle ?

Utilisez un chiffon humide pour nettoyer la surface. Évitez les produits abrasifs ou les solvants qui pourraient endommager le revêtement.

Quelle est la garantie de ce produit ?

Le socle bénéficie d'une garantie complète d'un an sur les pièces mécaniques à compter de la date d'achat, à condition d'être utilisé avec un appareil compatible et selon les instructions.

Puis-je utiliser ce socle avec une sécheuse à gaz ?

Oui, les instructions couvrent l'installation de sécheuses à gaz. Assurez-vous de suivre les consignes spécifiques pour les branchements de gaz et la ventilation.

Le socle est-il réparable ?

Oui, les pièces mécaniques sont réparables ou remplaçables sous garantie. Contactez le fournisseur ou le service client Frigidaire pour obtenir des pièces détachées.

MODE D'EMPLOI APWD15A FRIGIDAIRE

Instructions d'installation

Socle de 38 cm (15 po)

IMPORTANT Le poids total DANS un tiroir fermé ou une combinaison du poids DANS et SUR le tiroir ouvert ne doit pas excéder 29,5 kg (65 lb).

Clé universelle optionnelle (en vente chez le détaillant)

OR OU O

Adjustable wrench Clé à molette Llave ajustable

OR OU O

9/16" ou 14 mm box wrench Clé polygonale de 9/16 po ou de 14 mm

AND ET Y

Phillips screwdriver Tournevis Phillips Destornillador Phillips

AND ET Y

Niveau de charpentier

• Ne pas débrancher l'appareil de sa source d'alimentation en électricité avant de le superposer peut causer des blessures, voir la mort.
• Une installation inappropriée du système de ventilation de la sécheuse peut causer des blessures ou des dommages matériels. Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la sécheuse. Pour la suite de la version française, reportez-vous à la page 6.

REMARQUE En raison du centre de gravité plus élevé des électroménagers sur socles, il est normal qu'il y ait un balancement de va-et-vient latéral durant le fonctionnement. Il est possible de réduire la vibration en s'assurant que l'électroménager est installé correctement, ce qui comprend une mise à niveau solide de l'appareil sur ses quatre (4) pieds selon les indications fournies dans le présent document.

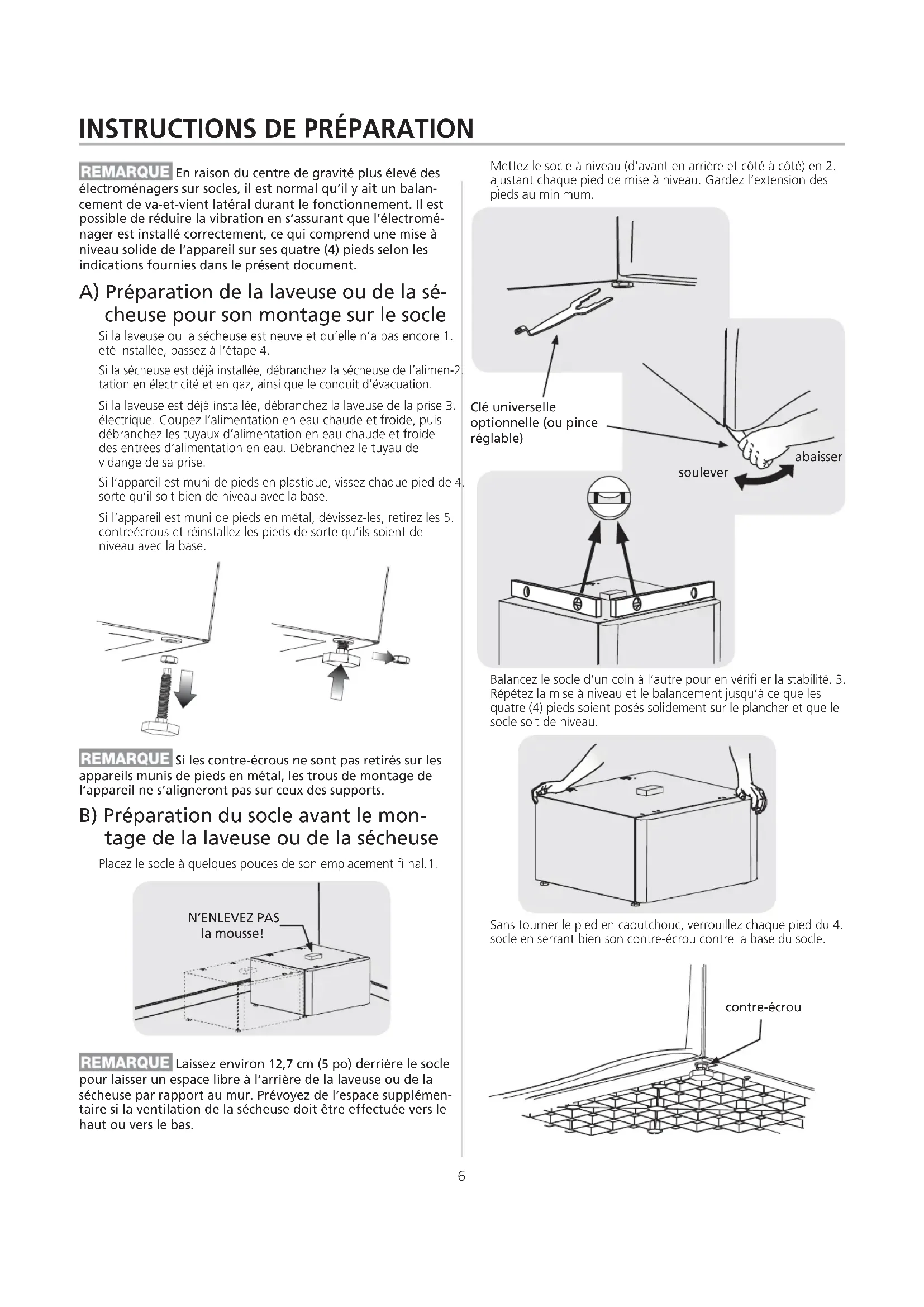

Préparation de la laveuse ou de la secheuse pour son montage sur le socle

Si la laveuse ou la sécheuse est neuve et qu'elle n'a pas encore 1. été installée, passez à l'étape 4. Si la sécheuse est déjà installée, débranchez la sécheuse de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation. Si la laveuse est déjà installée, débranchez la laveuse de la prise 3. électrique. Coupez l'alimentation en eau chaude et froide, puis débranchez les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranchez le tuyau de vidange de sa prise. Si l'appareil est muni de pieds en plastique, vissez chaque pied de 4. sorte qu'il soit bien de niveau avec la base. Si l'appareil est muni de pieds en métal, dévissez-les, retirez les 5. contre-écrous et réinstallez les pieds de sorte qu'ils soient de niveau avec la base.

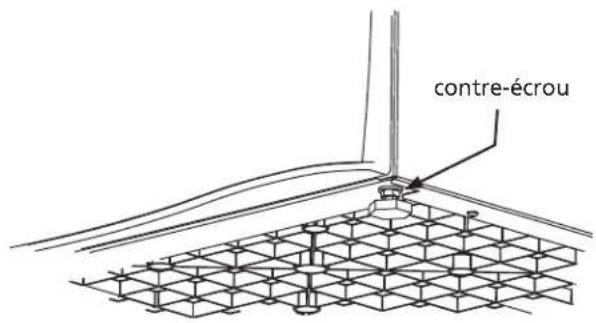

REMARQUE Si les contre-écrous ne sont pas retirés sur les appareils munis de pieds en métal, les trous de montage de l'appareil ne s'aligneront pas sur ceux des supports.

B) préparation du socle avant le montage de la laveuse ou de la séchuse

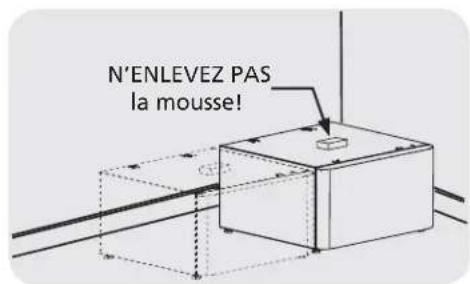

Placez le socle à quelques pouces de son emplacement final.

REMARQUE Laissez environ 12,7 cm (5 po) derrière le socle pour laisser un espace libre à l'arrière de la laveuse ou de la sécheuse par rapport au mur. Prévoyez de l'espace supplémentaire si la ventilation de la sécheuse doit être effectuée vers le haut ou vers le bas.

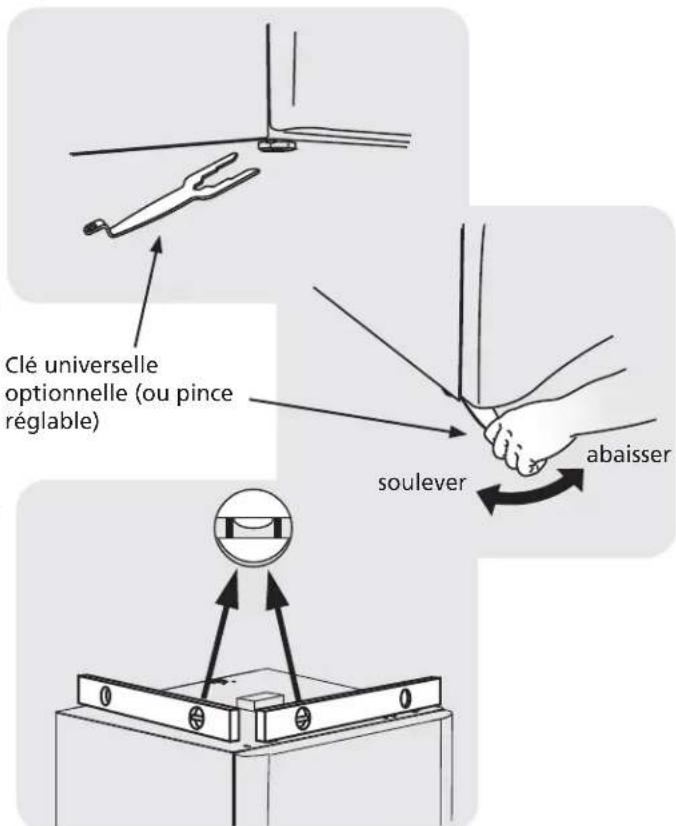

Mettez le socle à niveau (de avant en arrière et côte à côte) en 2. ajustant chaque pied de mise à niveau. Gardez l'extension des pieds au minimum.

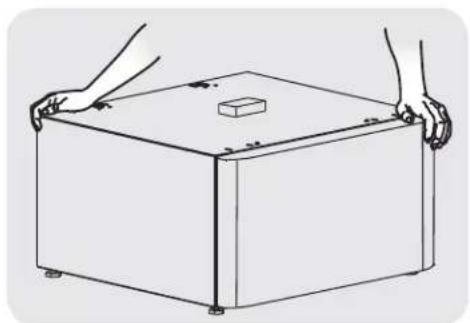

Balancelz le socle d'un coin à l'autre pour en vérifier la stabilité. 3. Répétez la mise à niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

Sans tourner le pied en caoutchouc, verrouillez chaque pied du socle en serrant bien son contre-écrou contre la base du socle.

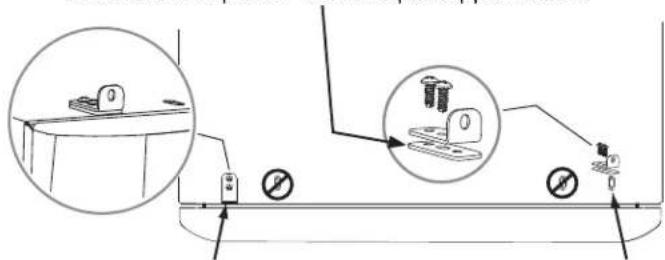

C1) fixation de la quincaillerie de montage de la laveuse

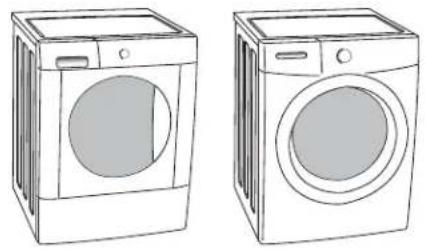

Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de laveuse sur le socle:

Fixez chaque attache avant à l'ensemble de trous le plus à l'extérieur avec deux vis et un espaceur venant du matériel fourni.

Installez un espaceur sous chaque support avant.

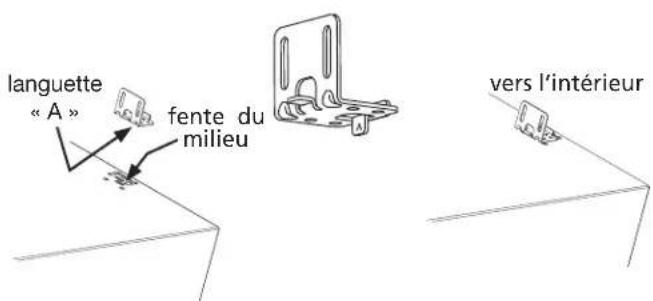

Insérez la languette « A » de chaque support arrière dans les fenêtres 3 des du milieu situées à l'arrière du socle. Positionnez le support vers l'intérieur pour permettre le montage de la laveuse.

Installez 2 vis dans chaque support arrière en alignant les trous 4. du socle.

D1) montage de la laveuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse.

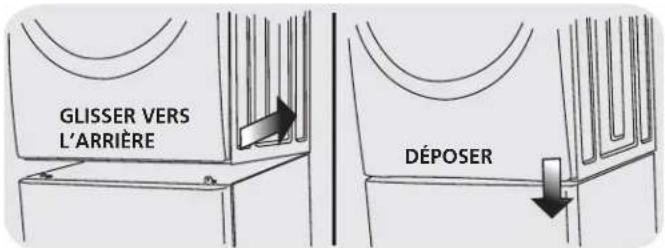

Avec l'aide de deux personnes ou plus, inclinez légèrement la laveuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la laveuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trous de montage avec les trous des supports du socle.

Insérez 2 vis dans chaque support arrière et dans la base de la laveuse.

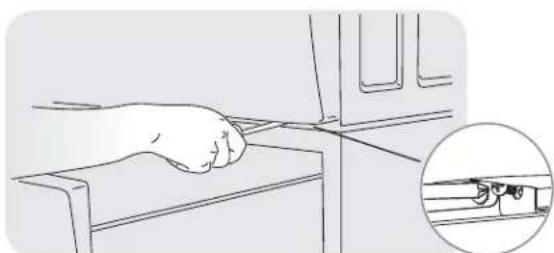

Avec le tiroir du socle ouvert pour faciliter l'accès, installez une vis dans chacun des supports avant et dans la base de la laveuse.

E) installation ou réinstallation de la laveuse

Glissez l'électroménager/le socle en place.1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la laveuse pour obtenir des instructions d'installations détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

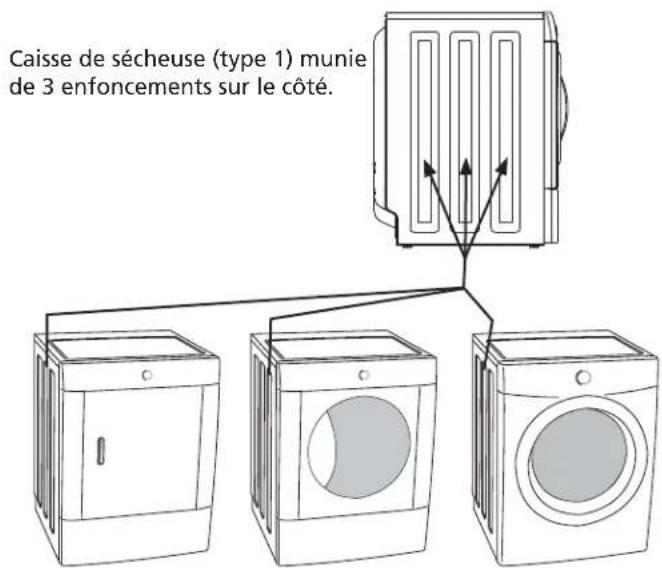

Instructions pour les sécheuses de 7.0 pi³ de type 1

Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de sécheuse sur le socle:

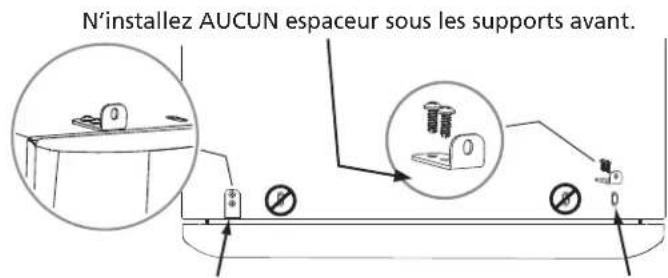

Fixez chaque attache avant avec 2 vis à l'ensemble de trous le plus à l'extérieur.

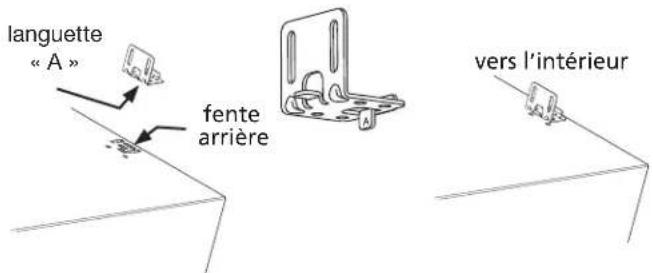

Insérez la languette « A » des supports arrêtés dans les fentes ar-3. rière situées au dos du socle en installant également les espacesurs des supports. Pour le montage des séchues de type 1, orientez les supports vers l'intérieur.

Installez 2 vis dans chaque support arrière en alignant les trous du socle.

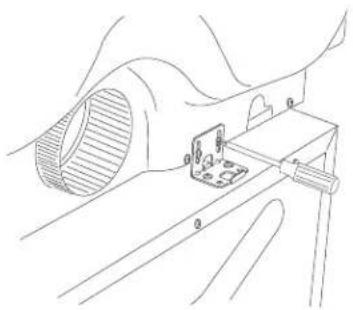

D2) montage de la sécheuse (type 1)

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

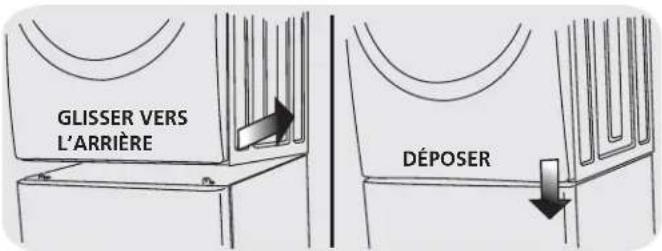

Avec l'aide de deux personnes ou plus, inclinez légèrement la 1. sécheuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la sécheuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

Ajustez l’électroménager d’un côté à l’autre afin d’aligner ses 2. trous de montage avec les trous des supports du socle.

Insérez 2 vis dans chaque support arrière et dans la base de la sécheuse.

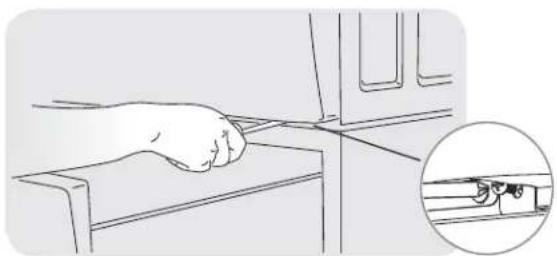

Avec le tiroir du socle ouvert pour faciliter l'accès, installez une vis dans chacun des supports avant et dans la base de la sécheuse.

E) installation ou réinstallation de la sécheuse (type 1)

Glissez l'électroménager/le socle en place.1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

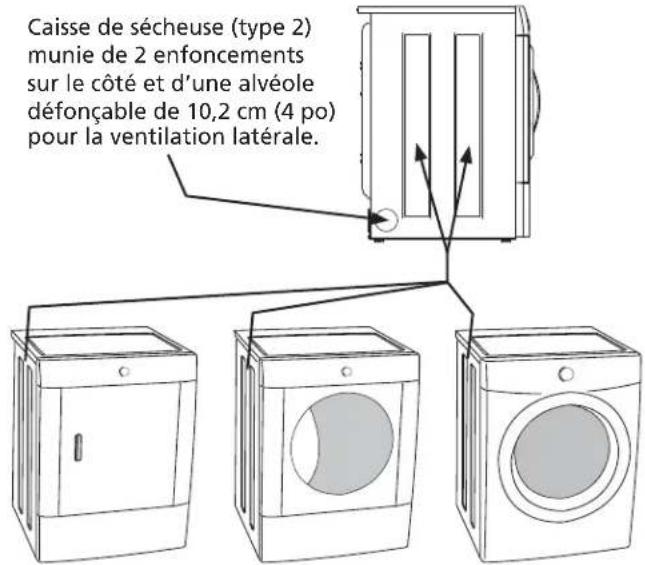

C3) fixation de la quincaillerie de montage de la sécheuse (type 2)

Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de sécheuse sur le socle:

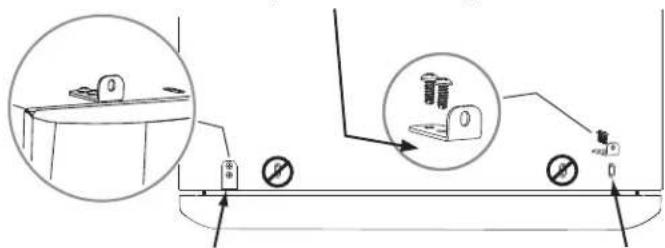

Fixez chaque attache avant avec 2 vis à l'ensemble de trous le 2. plus à l'extérieur.

N'installez AUCUN espacement sous les supports avant.

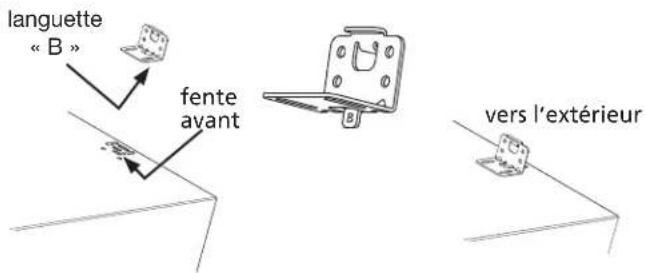

Insérez la languette « B » de chaque support arrière dans les 3 fentes avant situées à l'arrière du socle. Pour le montage des sécheuses de type 2, orientez les supports vers l'extérieur.

Installez 2 vis dans chaque support arrière en alignant les trous du socle.

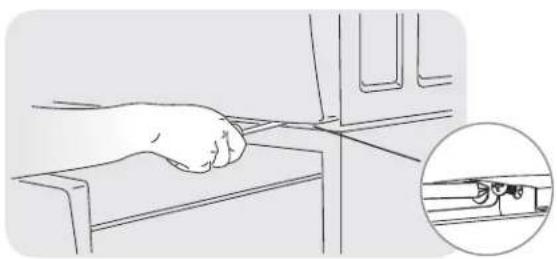

D3) montage de la sécheuse (type 2)

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

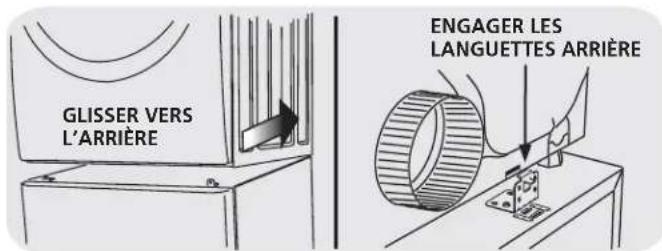

Avec l'aide de deux personnes ou plus, inclinez légèrement la 1. sécheuse vers l'arrière et soulevez-la pour la positionner sur le socle. En la maintenant inclinée, glissez la sécheuse contre les supports arrière de sorte que les languettes des supports arrière s'engagent dans les fentes situées à l'arrière de la sécheuse. Déposez doucement le devant de l'appareil de sorte que ce dernier se trouve entre les supports avant et arrière.

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses 2. trous de montage avec les trous des supports du socle.

Avec le tiroir du socle ouvert pour faciliter l'accès, installez une vis 3. dans chacun des supports avant et dans la base de la séchuse.

E) installation ou réinstallation de la sécheuse (type 2)

Glissez l'électroménager/le socle en place.1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Garantie complète d'un an sur les pièces mécaniques

Pendant un an à partir de la date d'achat, si ce socle a été installé avec une laveuse ou sécheuse indiquée (consultez le guide de l’utilisation pour les modèles spécifiques) et utilisé conformément à l’information contenue dans le guide d’utilisation et d’entretien, les instructions d’utilisation et les instructions d’installation, le fournisseur réparera ou remplacera toute pièce mécanique représentant un vice de fabrication ou de matériel. Conservez votre reçu. La date inscrite sur le reçu détermine la période de garantie dans le cas où des pièces s’avéreraient nécessaires. Cette garantie vous donne des droits juridiques spécifiques. Vous pouvez aussi bénéficier d’autres droits qui varient d’un État à un autre ou d’une province à une autre.

Restriction de garantie

Si le socle est utilisé à d'autres fins que l'usage familial privé ou avec tout produit qui requiert une modification de l'installation, la garantie est alors considérée comme nulle et non avenue.

Pièces relatives à la garantie

Les pièces relatives à la garantie sont disponibles chez le fournisseur auprès duquel le socle a été acheté. Sinon, reportez-vous au guide d'utilisation et d'entretien fourni avec la laveuse ou la sécheuse installée sur le socle pour les personnes à joindre.

Enregistrement du produit

Notez ci-dessous la date d'achat et le nombre de modèle de votre appareil.

No de modulo:

Date d'achat:

Conservez ces instructions et votre besoin pour vous y reporter ultérieurement.
