APWD15A - Base para electrodomésticos FRIGIDAIRE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Base para lavadora o secadora
Marca	Frigidaire
Modelo	APWD15A
Altura	38 cm (15 pulgadas)
Capacidad de carga máxima	29,5 kg (65 lb) dentro o sobre el cajón
Funciones principales	Eleva la lavadora o secadora, cajón de almacenamiento integrado
Compatibilidad	Apto para la mayoría de lavadoras y secadoras Frigidaire (consulte el manual)
Mantenimiento y limpieza	Limpiar con un paño húmedo. No usar productos abrasivos.
Seguridad	Instalar sobre una superficie plana y estable. Verificar el nivel después de la instalación.
Garantía	1 año piezas mecánicas
Material	Acero con recubrimiento pintado
Color	Blanco (según ilustración)
Peso neto	Aproximadamente 15 kg (no especificado oficialmente)
Contenido del embalaje	Base, soportes de montaje, tornillos, llave poligonal, destornillador Phillips
Reparabilidad	Piezas mecánicas disponibles bajo garantía. Contactar al servicio al cliente.

Preguntas frecuentes - APWD15A FRIGIDAIRE

¿Qué tipos de lavadoras o secadoras son compatibles con esta base?

Esta base está diseñada para la mayoría de lavadoras y secadoras Frigidaire. Consulte el manual para la lista de modelos compatibles. Existen instrucciones específicas para secadoras de tipo 1 y tipo 2.

¿Cuál es el peso máximo soportado por el cajón de la base?

El peso total en un cajón cerrado o una combinación del peso dentro y sobre el cajón abierto no debe exceder 29,5 kg (65 lb).

¿Qué herramientas son necesarias para la instalación?

Necesitará una llave ajustable o una llave poligonal de 9/16 pulgadas o 14 mm, un destornillador Phillips y un nivel de carpintero. También hay disponible una llave universal opcional en la tienda.

¿Debo desconectar mis electrodomésticos antes de instalarlos en la base?

Sí, por razones de seguridad, es imprescindible desconectar la lavadora y la secadora de su suministro eléctrico, así como las mangueras de agua y gas antes de cualquier manipulación.

¿Cómo nivelar la base?

Coloque la base en su ubicación final, luego ajuste cada pata de nivelación con una llave. Verifique el nivel de adelante hacia atrás y de lado a lado. Apriete las contratuercas una vez que la base esté estable.

¿Hay riesgo de vuelco?

Debido al centro de gravedad más alto, un balanceo lateral es normal. Para minimizar las vibraciones, asegúrese de que el aparato esté correctamente instalado y que las cuatro patas estén firmemente en contacto con el suelo.

¿Cómo limpiar la base?

Use un paño húmedo para limpiar la superficie. Evite productos abrasivos o disolventes que puedan dañar el recubrimiento.

¿Cuál es la garantía de este producto?

La base tiene una garantía completa de un año en las piezas mecánicas a partir de la fecha de compra, siempre que se use con un aparato compatible y según las instrucciones.

¿Puedo usar esta base con una secadora a gas?

Sí, las instrucciones cubren la instalación de secadoras a gas. Asegúrese de seguir las pautas específicas para las conexiones de gas y la ventilación.

¿Es reparable la base?

Sí, las piezas mecánicas son reparables o reemplazables bajo garantía. Contacte al proveedor o al servicio al cliente de Frigidaire para obtener piezas de repuesto.

MANUAL DE USUARIO APWD15A FRIGIDAIRE

Instrucciones de Instalación

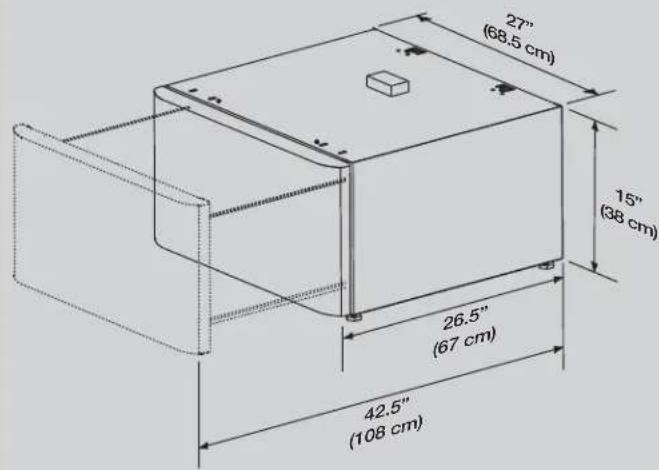

Pedestal de 15" (38,1 cm)

137147900 A (0904)

KIT COMPONENTS:

1 Pedestal Installation Instructions.
2 Front brackets.A
2 Front bracket spacers.B
2 Rear brackets.C
14#10(16x.500) screws.D

COMPOSANTS DU

NECESSAIRE:

1 libre de instruciones de instalación

A 2 soportes delanteros.
B 2 espaciadores para soportes delanteros.
C 2 soportes traseros.
D 14 tornillos n.° 10 (16 x .500).

IMPORTANTE El peso total DENTRO del cajón cerrado o el peso combinado de los articulos que estén DENTRO y ENCIMA del cajón abierto no debe exceeding las 65 lb (29,5 kg).

El no desconectar el suministro electrico.
antes de la instalacion apilada可以更好
ocasionar lesiones personales o incluo la muerte.

La instalacion inadequada de la ventilacion de la secadora puede occasionar lesiones personales o daños a la propidad.

Para evaporar lesiones en la espalda u autre • tipo de lesiones, procure levantar o mover la lavadora o secadora con lapellura de mas de una persona.

La version en español continua en la page 10.

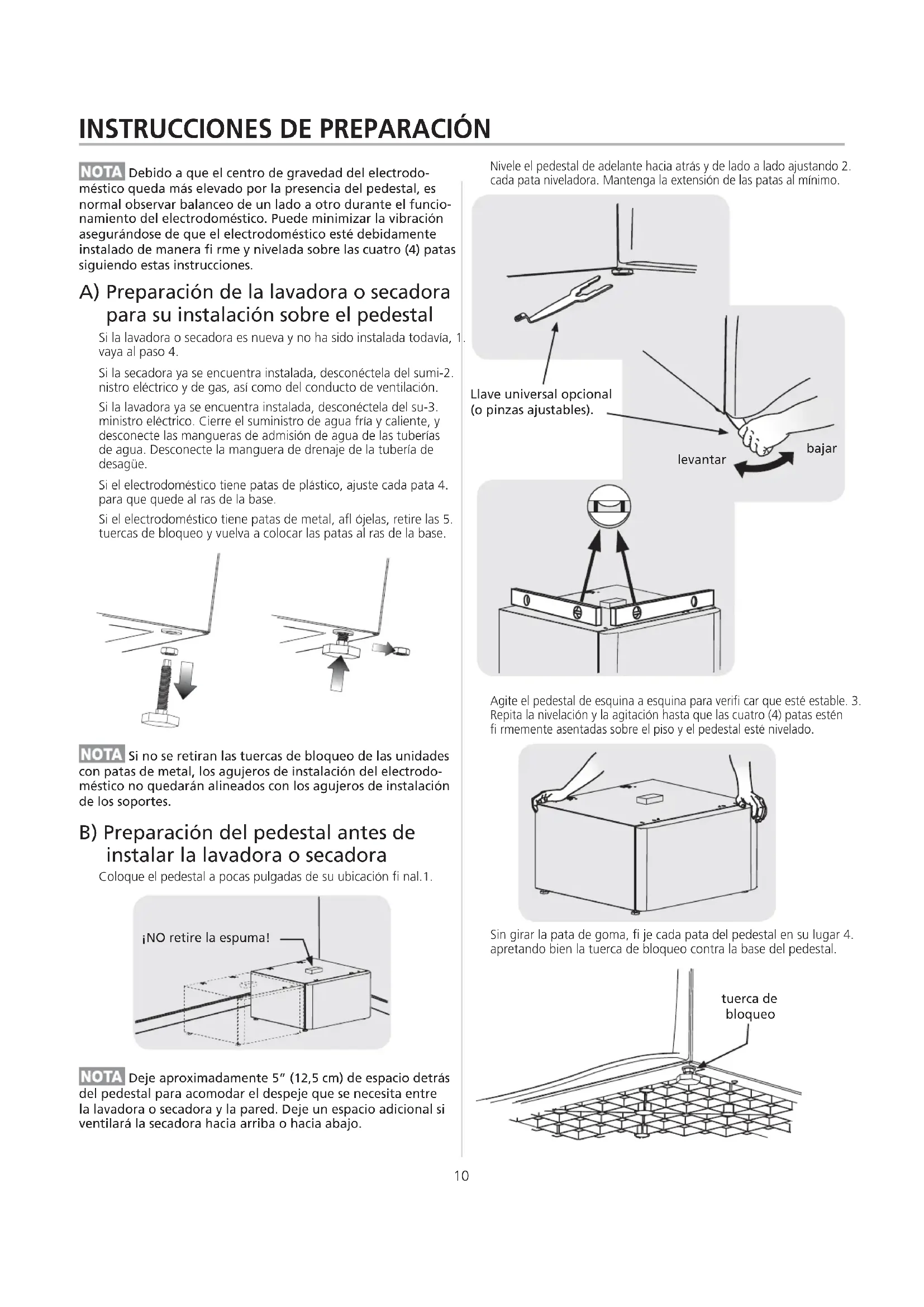

NOTA Debido a que el centro de gravedad del electrodomestico queda más elevado por la presencia del pedestal, es normal observar balanceo de un bajo otro durante el functiOnamento del electrodomestico. Puede minimizar la vibracion asegurandose de que el electrodomestico este debidamente instalado de forma fi rme y nivelada sobre las quatre (4) patas siguiendo estas instrucciones.

A) Preparación de la lavadora o secadora para su instalación sobre el pedestal

Si la lavadora o secadora es ahora y no ha sido instalada todavia, 1. vaya al paso 4.

Si la secadora ya se encuesta instalada, desconectela del sumi-2. nistro electrico y de gas, asi como del conducto de ventilacion.

Si la lavadora ya se encuesta instalada, desconectela del su-3. ministro eletrico. Cierre el suministro de agua fria y caliente, y desconnecte las mangueras de admisión de agua de las tuberias de agua. Desconnecte la manguera de drenaje de la tuberia de desague.

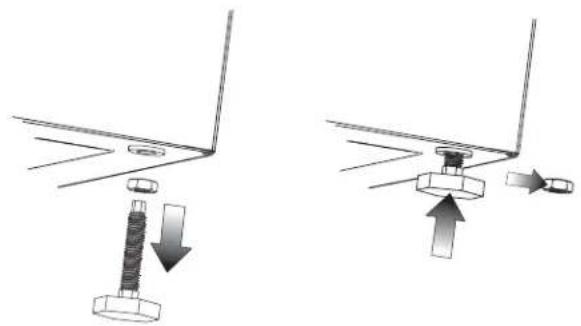

Si el electrodomesticoiene patas de plastico,ajuste cada pata 4. para que quede al ras de la base.

Si el electrodomesticoiene patas de metal, afl ojelas, retire las 5. tuercas de bloqueo y vuelva a colocar las patas al ras de la base.

NOTA Si no se retiran las tuercas de bloqueo de las unidades con patas de metal, los agujeros de instalacion del electrodomestico no quedaran alineados con los agujeros de instalacion de los soportes.

B) Preparación del pedestal antes de instalar la lavadora o secadora

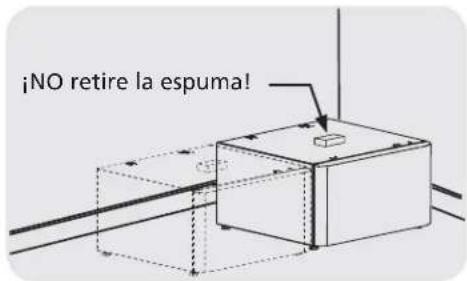

Coloque el pedestal a pocas pulgadas de su ubicacion final.1.

NOTA Deje aproximadamente 5'' (12,5 cm) de espacio detrás del pedestal para acomodar el despeje que se necesita entre la lavadora o secadora y la pared. Deje un espacio adicional si ventilará la secadora hacía arriba o hacía bajo.

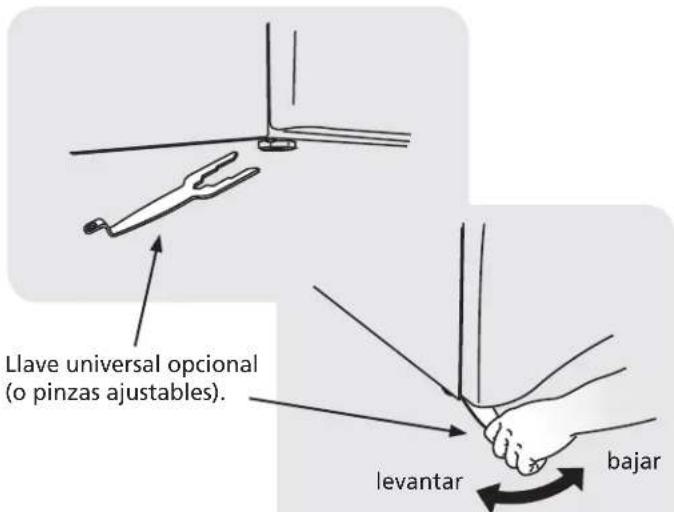

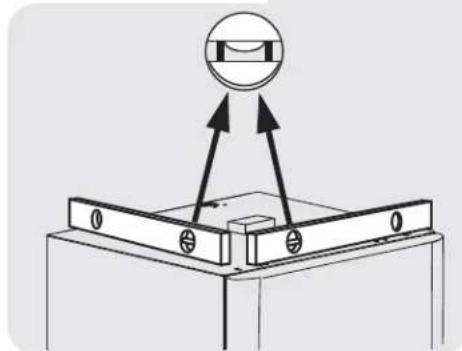

Nivele el pedestal de adelante hacía atras y de lado a lado ajustando 2. cada pata niveladora. Mantenga la extension de las patas al minimo.

Agite el pedestal de esquina a esquina para verifi car que este estable. 3. Repita la nivelacion y la agitacion hasta que las quatre (4) patas esten fi rmente asentadas sobre el piso y el pedestal este nivelado.

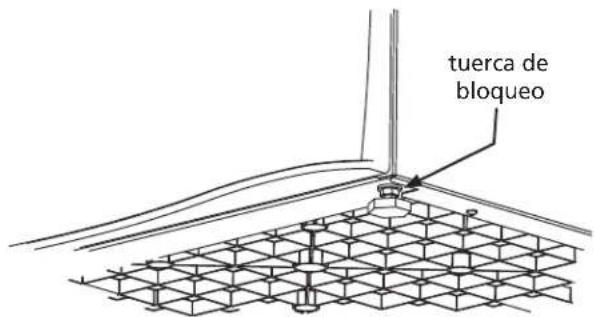

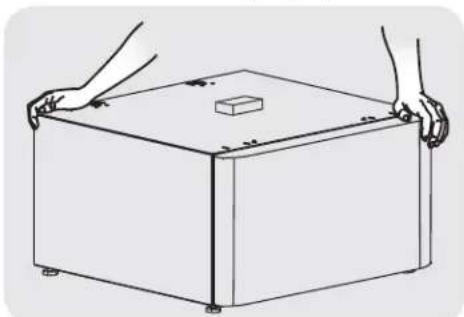

Sin girar la pata de goma, fi je cada pata del pedestal en su lugar 4.\ apretando bien la tuerca de bloqueo contra la base del pedestal.

INSTRUCCIONES DE INSTALLACION DE LA LAVADORA

C1) Fijación de los accesos de instalación de la lavadora

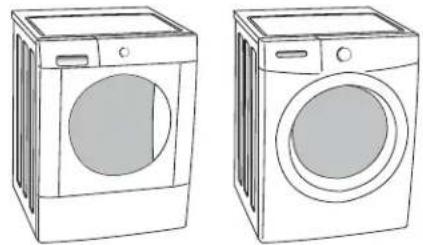

Lea las siguientes instrucciones para instalar cualesera de these 1.
tipos de lavadoras sobre el pedestal:

Fije cada susjetador delantero al jeu más externo de agujeros 2. mediante 2 tornillos y el espaciador suministrado.

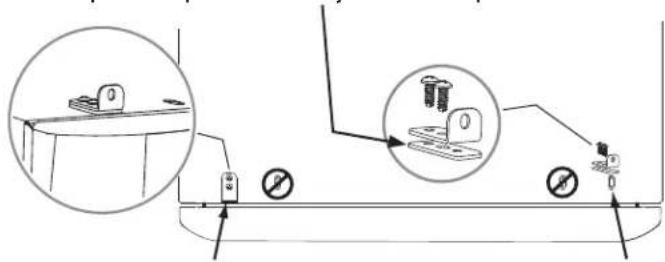

Cologne un espaciador debajo de cada soporte delantero.

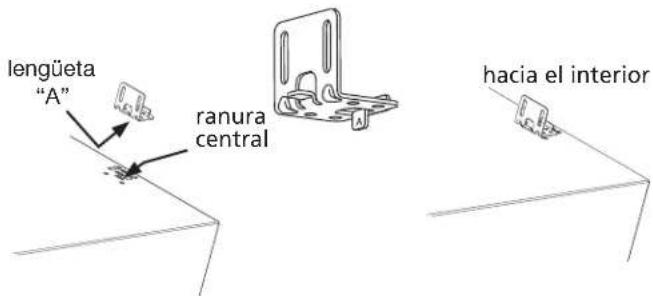

Introduzca la lengueta "A" de cada soporte trasero en las ranu-3. ras centrales de la parte trasera del pedestal. Oriente el soporte hacía la parte interior para instalar la lavadora.

1. Instale 2 tornillos en cada soporte trasero para alinear los agujeros del pedestal.

D1) Montaje de la lavadora

PRECAUCION - PELIGRO DE EXCESO DE PESO - Para evaporar lesiones en la espalda u autre tipo de lesiones, mas de una persona deberte levantar o mover la lavadora.

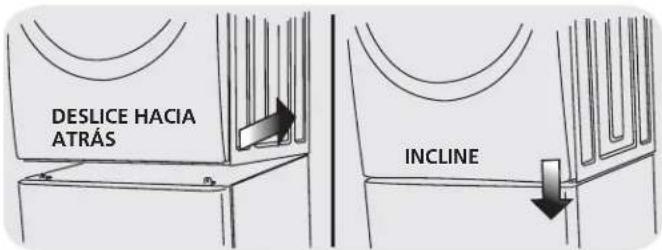

Con la ayudde una o mas personas, incline la lavadora leve-1.
mente hacer atras y levante la sobre el pedestal. Con la lavadora
aún inclinada, deslicela hacía atras contra los soportes traseros
y asiente ciuidadosamente la parte delantera de la unidad de
manera que quede entre los soportes delanteros y traseros.

Ajuste el electrodomestico de lado a lado para alinear sus aguje-2. ros de instalacion con los agujeros de los soportes del pedestal. Instale 2 tornillos en cada soporte trasero para fi jarlo a la base de 3. la lavadora.

Con el cajón del pedestal abierto para tener mejor acceso, instale 4. un tornillo en cada soporte delantero para fi jarlo a la base de la lavadora.

E) Instalación o reinstalación de la lavadora

Deslice el electrodomestico y pedestal a su ubicacion fi nal.1. Verifi que que este nivelado y agite las quatre (4) patas rue-2 vamente. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las 3. Instrucciones de instalacion de la lavadora para tener detalles completos sobre la conexion del agua, del drenaje o del suministro electrico.

INSTRUCCIONES DE INSTALLACION DE LA SECADEORA (TIPO 1) DE 7.0 pies cubicos

C_2) Fijación de los accesorios de instalación de la secadora (esto 1)

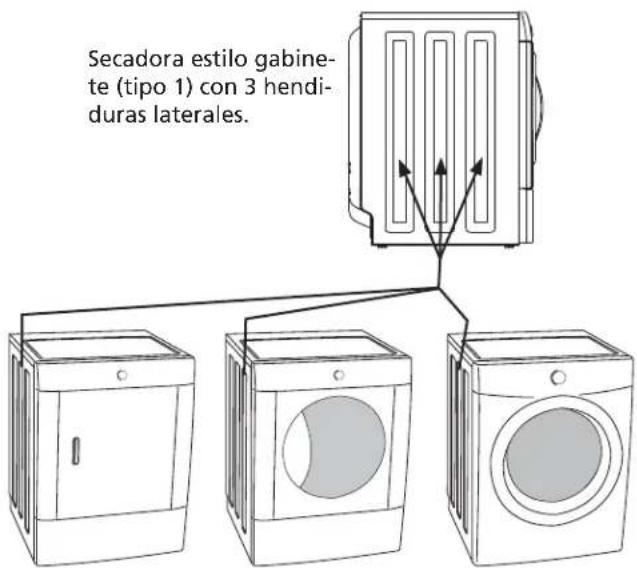

Lea las siguientes instrucciones para instalar cualesera de these 1.
tipos de secadoras sobre el pedestal:

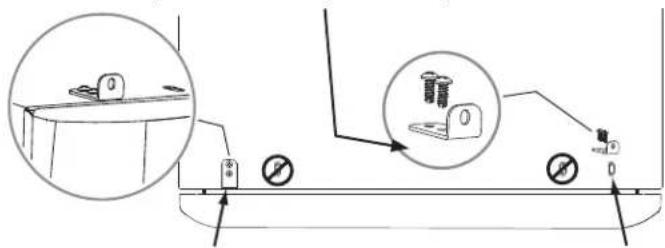

Fije cada sujetador delantero al juego más externo de agujeros 2. usingo 2 tornillos.

NO Ileva espaciadores debajo de los soportes delanteros.

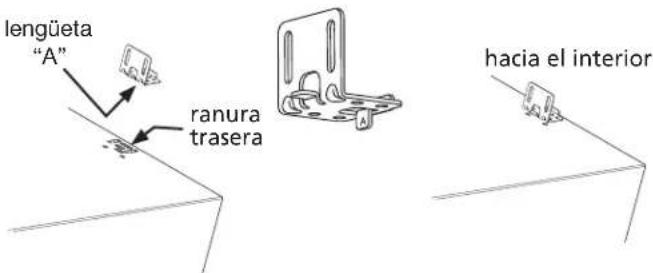

Introduzca la lengueta "A" de cada soporte triturero en las ranuras 3 de la parte triturera del pedestal; paraarlo, utilise espaciadores para soportes tritureros. Oriente el soporte hacía la parte inferior para instalar la secadora "como 1".

Instale 2 tornillos en cada soporte trasero para alinear los aguje-4. ros del pedestal.

D2) Montaje de la secadora (como 1)

PRECAUCION - PELIGRO DE EXCESO DE PESO - Para evaporar lesiones en la espalda u autre tipo de lesiones, mas de una persona deberte levantar o mover la secadora.

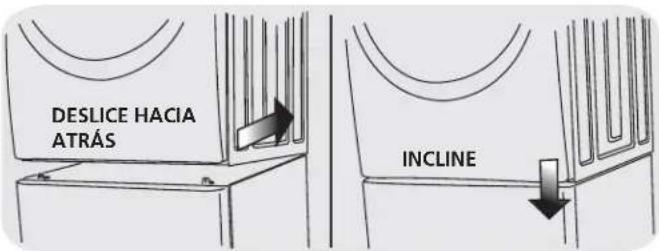

Con la ayud de una o más personas, incline la secadora leve-1.
mente hacer atrás y levántela sobre el pedestal. Con la secadora
aún inclinada, desilicela hacía atrás contra los soportes traseros
y asiente ciudadosamente la parte delantera de la unidad de
manera que quede entre los soportes delanteros y traseros.

Ajuste el electrodomestico de lado a lado para alinear sus aguje-2. ros de instalacion con los agujeros de los soportes del pedestal.

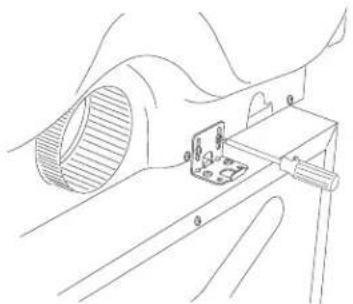

Instale 2 tornillos en cada soporte triturero para fi jarlo a la base de 3. la secadora.

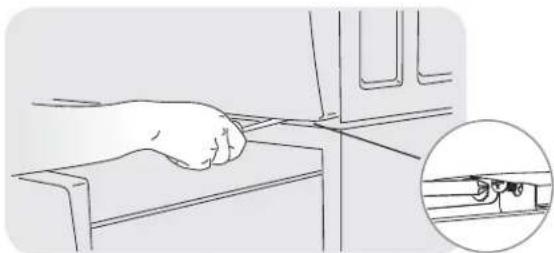

Con el cajón del pedestal abierto para tener mejor acceso, instale 4. un tornillo en cada soporte delantero para fi jarlo a la base de la secadora.

E) Instalación o reinstalación de la secadora (como 1)

Deslice el electrodomestico y pedestal a su ubicacion fi nal.1. Verifi que que este nivelado y agite las quatre (4) patas rue-2 vamente. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las 3. Instruetiones de instalacion de la secadora para Obtener detalles completos sobre la connexion del suministro electrico y de gas o de los conductos de ventilacion.

INSTRUCCIONES DE INSTALLACION DE LA SECADEORA (TIPO 2) DE 5.8 pies cubicos

C3) Fijación de los accesos de instalación de la secadora (esto 2)

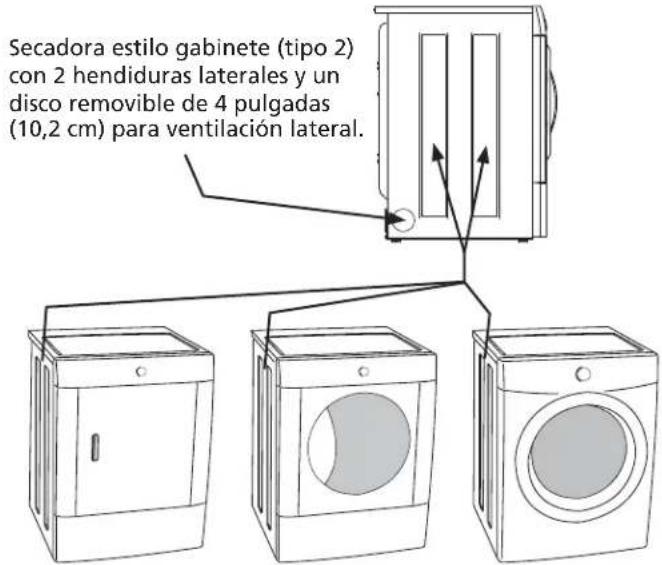

Lea las siguientes instrucciones para instalar cualesera de these 1.
tipos de secadoras sobre el pedestal:

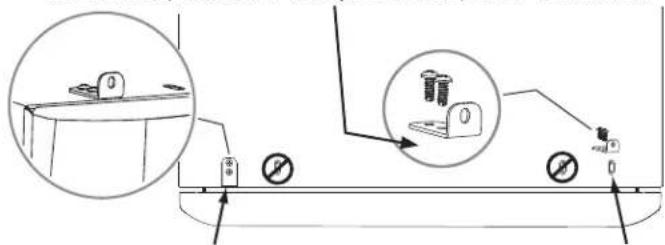

Fije cada sujetador delantero al juego más externo de agujeros 2. usingo 2 tornillos.

NO Ileva espaciadores debajo de los soportes delanteros.

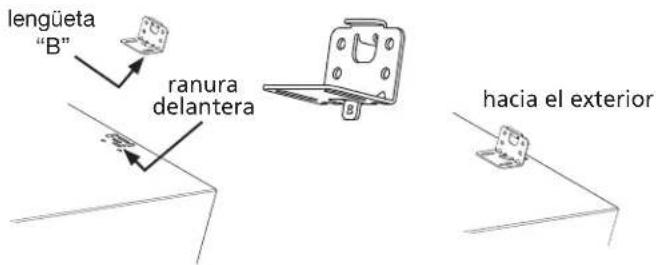

Introduzca la lengueta "B" de cada soporte triturero en las ranuras 3. delanteras de la parte triturera del pedestal. Oriente el soporte hacía la parte exterior para instalar la secadora "como 2^

Instale 2 tornillos en cada soporte trasero para alinear los aguje-4. ros del pedestal.

D3) Montaje de la secadora (como 2)

PRECAUCION - PELIGRO DE EXCESO DE PESO - Para evaporar lesiones en la espalda u autre tipo de lesiones, mas de una persona deben levantar o mover la secadora.

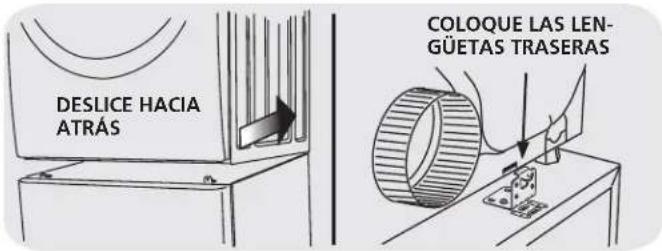

Con la ayud de una o más personas, incline la secadora leve-1.
mente hacía atrás y levántela sobre el pedestal. Con la secadora
aún inclinada, deslicela hacía atrás contra los soportes traseros
de modo que las lenguetas de dichos soportes encajen en las ranuras de la parte trasera de la secadora. Asiente ciuidadosamente
la parte delantera de la unidad demania que quede entre los soportes delanteros y traseros.

Ajuste el electrodomestico de lado a lado para alinear sus aguje-2. ros de instalacion con los agujeros de los soportes del pedestal.

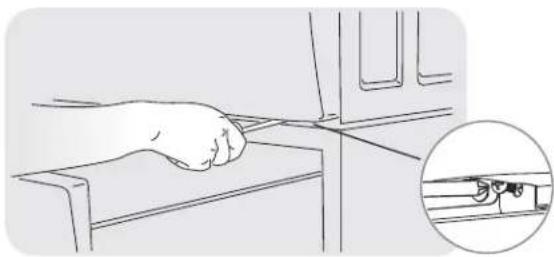

Con el cajon del pedestal abierto para tener mejor acceso, instale 3. un tornillo en cada soporte delantero para fi jarlo a la base de la secadora.

E) Instalación o reinstalación de la secadora (como 2)

Deslice el electrodomestico y pedestal a su ubicacion fi nal.1. Verifi que que este nivelado y agite las quatre (4) patas rue-2 vamente. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las 3. Instruetiones de instalacion de la secadora para Obtener detalles completos sobre la conexion del suministro electrico y de gas o de los conductos de ventilacion.

NOTES: REMARQUES: NOTAS:

NOTES: REMARQUES: NOTAS:

WARRANTY

Garantía completa de un año para las piezas mecánicas

Durante un ano a partir de la fecha de compra, cuando este pedestal se instala con las lavadoras o secadoras indicadas (consulte el manual del propietario para concer el Modelo spécifique co) y cuando se usa segun la informacion proportionada en la guia de uso y增值服务, las instruetiones de referencia y las instruetiones de instalacion, el proveedor reparar o replazararacularia de sus piezas mecanicas si se encontrararan defectuosas aner materiales o mano de obr. Conserve su recibo de compra. La fecha del recibo establece la duracion de la garantia, en caso de que se requieran piezas de repuestos.Esta garantia le otorga derechos legales spécifique cos. Usted peut tener ademas或者其他 derechos que varian de un estado a other.

Restricción de la garantía

Si el pedestal se usa para cadaquier proposto que no sea el de uso familiar privado o con cadaquier producto que requiera modificcion para realizar la instalacion, esta garantia quedarà nula y sin validez.

Piezas en garantía

Las piezas en garantía estarán disponibles a工程技术 del distribuidor sobre el pedestal; también puede consultar la guía de uso y cuidado proporciónada con la lavadora o secadora que se instale en el pedestal para Obtener información de contacto.

REGISTRO DEL PRODUCTO

En el空間 que se proporciona a continuación, registre la Fecha de compray y el número de modelo del producto.

N.° de Modelo:

Fecha de compra:

Conserve estas instrucciones y su recibo de compra para referencia futura.
