Type de produit	Socle pour appareil électroménager
Marque	Frigidaire
Modèle	APWD15GB
Largeur	38 cm (15 po)
Profondeur	60 cm (24 po) environ
Hauteur	15 cm (6 po) environ
Poids	11 kg (24 lb) environ
Matériau	Métal avec revêtement peint
Capacité de charge maximale	29,5 kg (65 lb) (dans tiroir fermé ou combinaison dans/sur tiroir ouvert)
Nombre de pieds réglables	4
Tiroir de rangement	Intégré
Compatibilité laveuse	Modèles Frigidaire spécifiques (consulter la notice)
Compatibilité sécheuse	Type 1 (7,0 pi³) et Type 2 (5,8 pi³)
Contenu du kit	2 supports avant, 2 espaceurs, 2 supports arrière, 14 vis n°10
Outils nécessaires	Niveau de charpentier, clé universelle ou pince réglable
Garantie	1 an pièces mécaniques
Installation	Par deux personnes, mise à niveau requise
Couleur	Blanc
Fonctions principales	Surélévation de la machine, espace de rangement, stabilité

FOIRE AUX QUESTIONS - APWD15GB FRIGIDAIRE

Ce socle est-il compatible avec ma laveuse Frigidaire ?

Oui, il est conçu pour les laveuses et sécheuses Frigidaire des types 1 et 2 (7,0 et 5,8 pi³). Consultez la notice pour la liste des modèles compatibles.

Quel est le poids maximal supporté ?

Le poids total dans le tiroir fermé ou la combinaison dans et sur le tiroir ouvert ne doit pas dépasser 29,5 kg (65 lb).

Est-il difficile à installer ?

L'installation nécessite deux personnes et un niveau de charpentier. Suivez les étapes de la notice pour fixer les supports et mettre le socle de niveau.

Faut-il percer des trous ?

Non, les supports se fixent à l'aide des vis fournies dans les trous prévus sur le socle et l'appareil. Aucun perçage supplémentaire n'est nécessaire.

Puis-je l'utiliser avec une sécheuse à gaz ?

Oui, mais vous devez laisser un espace libre d'au moins 12,7 cm (5 po) à l'arrière pour la ventilation. Suivez les instructions d'installation de la sécheuse.

Le tiroir peut-il supporter des objets lourds ?

Oui, mais le poids total supporté par le socle (y compris le contenu du tiroir) ne doit pas dépasser 29,5 kg. Répartissez la charge uniformément.

Comment nettoyer le socle ?

Essuyez avec un chiffon humide et un détergent doux. Évitez les nettoyants abrasifs qui pourraient rayer la peinture.

La garantie couvre-t-elle les dommages esthétiques ?

La garantie d'un an couvre uniquement les vices de fabrication des pièces mécaniques. Les dommages esthétiques ne sont pas inclus.

Puis-je utiliser ce socle avec une machine d'une autre marque ?

Non, ce socle est spécifiquement conçu pour les modèles Frigidaire indiqués dans la notice. L'utiliser avec d'autres marques annule la garantie.

Pourquoi ma machine vibre-t-elle après installation ?

Assurez-vous que les quatre pieds du socle sont bien de niveau et que les vis de montage sont serrées. Une mise à niveau incorrecte peut augmenter les vibrations.

MODE D'EMPLOI APWD15GB FRIGIDAIRE

Instructions d'installation

Socle de 38 cm (15 po)

IMPORTANT Le poids total DANS un tiroir fermé ou une combinaison du poids DANS et SUR le tiroir ouvert ne doit pas excéder 29,5 kg (65 lb).

optionnelle (en vente chez le détaillant)

Niveau de charpentier

Niveau de charpentier

• Ne pas débrancher l'appareil de sa source d'alimentation en électricité avant de le superposer peut causer des blessures, voire la mort.
• Une installation inappropriée du système de ventilation de la sécheuse peut causer des blessures ou des dommages matériels.
• Pour éviter les blessures au dos ou d'autres types de blessures, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la sécheuse. Pour la suite de la version française, reportez-vous à la page 6.

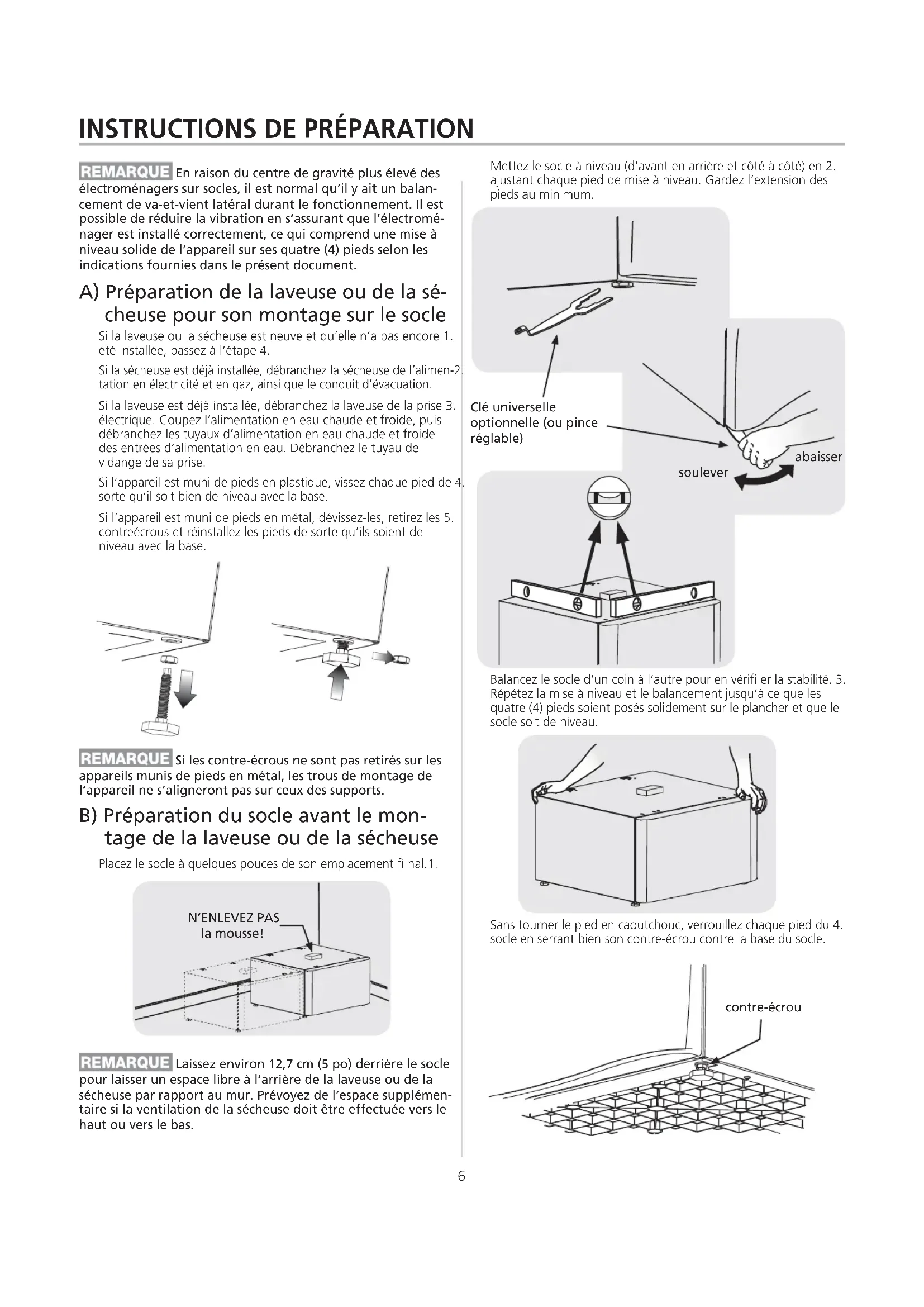

En raison du centre de gravité plus élevé des électroménagers sur socles, il est normal qu'il y ait un balancement de va-et-vient latéral durant le fonctionnement. Il est possible de réduire la vibration en s'assurant que l'électroménager est installé correctement, ce qui comprend une mise à niveau solide de l'appareil sur ses quatre (4) pieds selon les indications fournies dans le présent document.

Préparation de la laveuse ou de la sécheuse pour son montage sur le socle

Si la laveuse ou la sécheuse est neuve et qu'elle n'a pas encore été installée, passez à l'étape 4. Si la sécheuse est déjà installée, débranchez la sécheuse de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation. Si la laveuse est déjà installée, débranchez la laveuse de la prise électrique. Coupez l'alimentation en eau chaude et froide, puis débranchez les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranchez le tuyau de vidange de sa prise. Si l'appareil est muni de pieds en plastique, vissez chaque pied de sorte qu'il soit bien de niveau avec la base. Si l'appareil est muni de pieds en métal, dévissez-les, retirez les contre-écrous et réinstallez les pieds de sorte qu'ils soient de niveau avec la base.

Si les contre-écrous ne sont pas retirés sur les appareils munis de pieds en métal, les trous de montage de l'appareil ne s'aligneront pas sur ceux des supports.

Préparation du socle avant le montage de la laveuse ou de la sécheuse

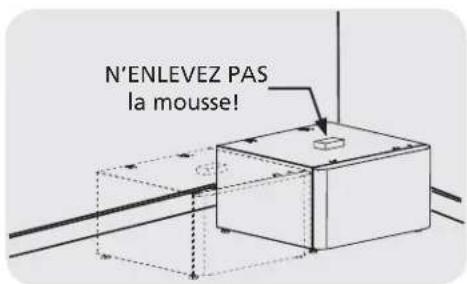

Placez le socle à quelques pouces de son emplacement final.

N'ENLEVEZ PAS la mousse!

Remarque

Laissez environ 12,7 cm (5 po) derrière le socle pour laisser un espace libre à l'arrière de la laveuse ou de la sécheuse par rapport au mur. Prévoyez de l'espace supplémentaire si la ventilation de la sécheuse doit être effectuée vers le haut ou vers le bas.

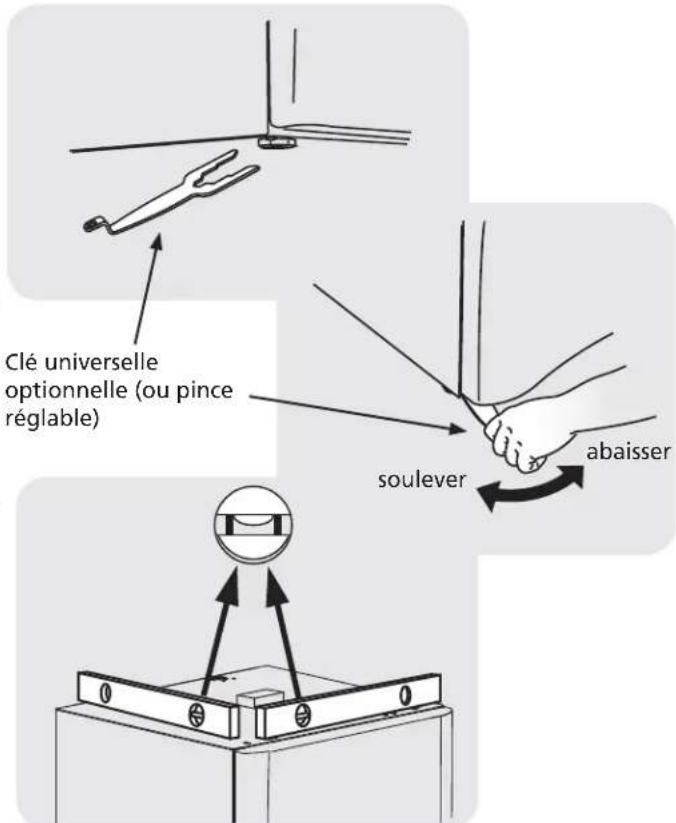

Mettez le socle à niveau (d'avant en arrière et côté à côté) en ajustant chaque pied de mise à niveau. Gardez l'extension des pieds au minimum.

Clé universelle optionnelle (ou pince réglable) soulever abaisser

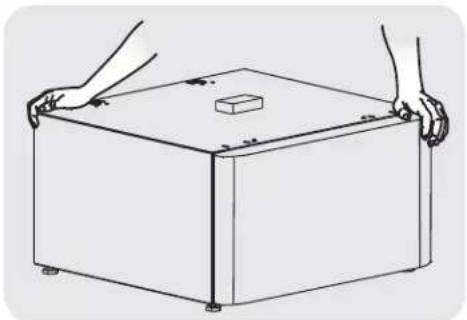

Balancez le socle d'un coin à l'autre pour en vérifier la stabilité. 3. Répétez la mise à niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

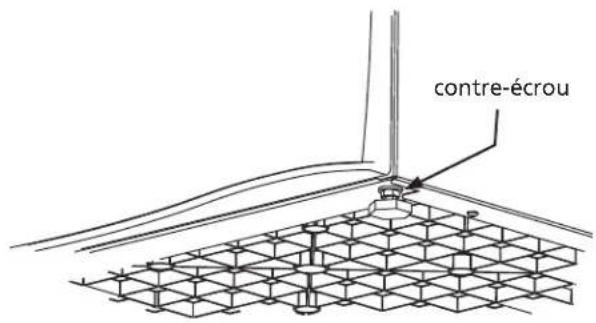

Sans tourner le pied en caoutchouc, verrouillez chaque pied du socle en serrant bien son contre-écrou contre la base du socle.

contre-écrou

C1) fixation de la quincaillerie de montage de la laveuse

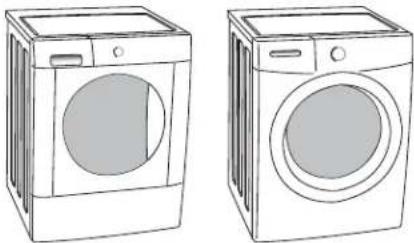

Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de laveuse sur le socle:

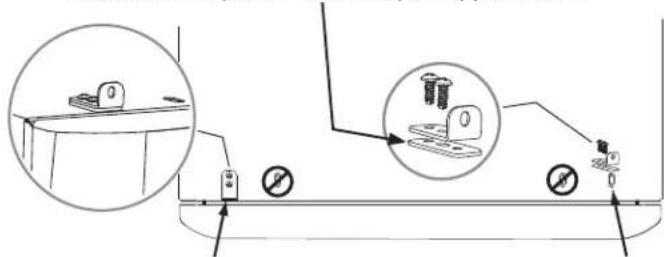

Fixez chaque attache avant à l'ensemble de trous le plus à l'extérieur avec deux vis et un espaceur venant du matériel fourni.

Installez un espaceur sous chaque support avant.

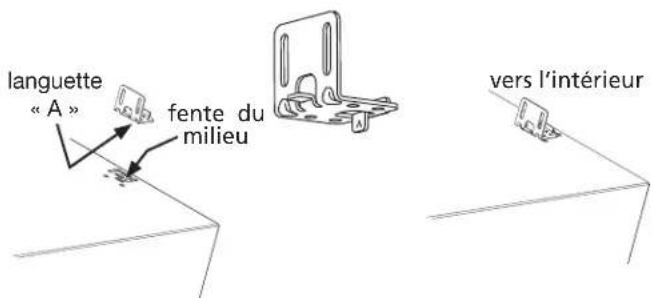

Insérez la languette « A » de chaque support arrière dans les fentes du milieu situées à l'arrière du socle. Positionnez le support vers l'intérieur pour permettre le montage de la laveuse.

languette « A » fente du milieu vers l'intérieur

Installez 2 vis dans chaque support arrière en alignant les trous 4. du socle.

D1) montage de la laveuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse.

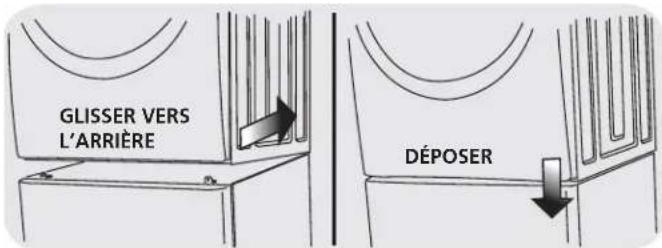

Avec l'aide de deux personnes ou plus, inclinez légèrement la laveuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la laveuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

GLISSER VERS L'ARRIÈRE DÉPOSER

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trous de montage avec les trous des supports du socle.

Insérez 2 vis dans chaque support arrière et dans la base de la laveuse.

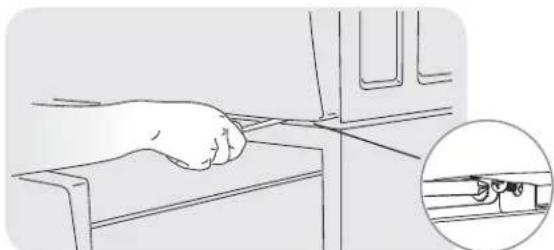

Avec le tiroir du socle ouvert pour faciliter l'accès, installez une vis dans chacun des supports avant et dans la base de la laveuse.

E) installation ou réinstallation de la laveuse

Glissez l'électroménager/le socle en place. 1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la laveuse pour obtenir des instructions d'installation détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

C2) fixation de la quincaillerie de montage de la sécheuse (type 1)

Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de sécheuse sur le socle:

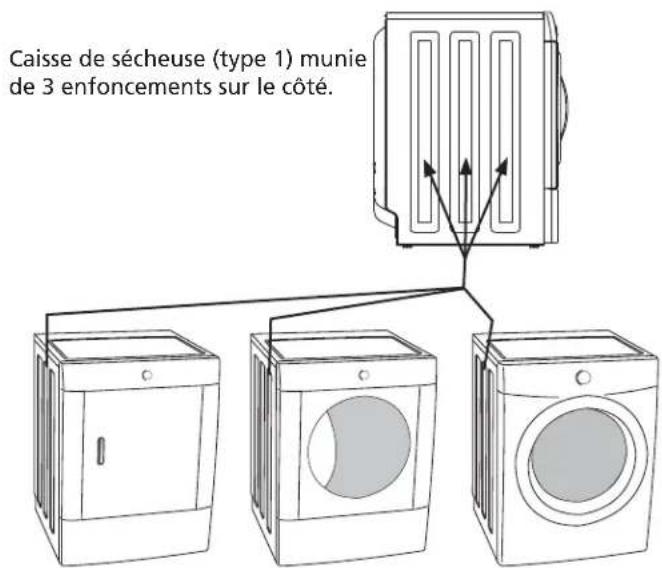

Caisse de sécheuse (type 1) munie de 3 enfoncements sur le côté.

Fixez chaque attache avant avec 2 vis à l'ensemble de trous le 2. plus à l'extérieur.

N'installez AUCUN espaceur sous les supports avant.

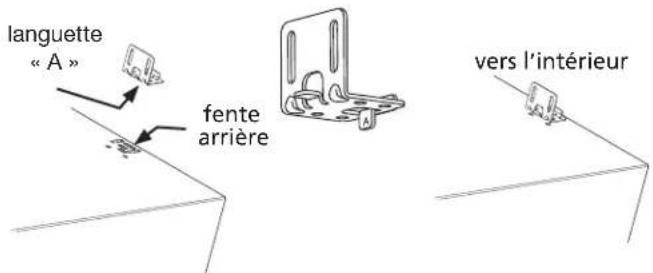

Insérez la languette « A » des supports arrière dans les fentes arrière situées au dos du socle en installant également les espaceurs des supports. Pour le montage des sécheuses de type 1, orientez les supports vers l'intérieur.

languette « A » fente arrière vers l'intérieur

Installez 2 vis dans chaque support arrière en alignant les trous du socle.

D2) montage de la sécheuse (type 1)

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

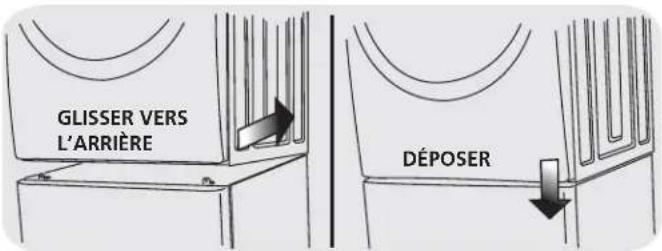

Avec l'aide de deux personnes ou plus, inclinez légèrement la sécheuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la sécheuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

GLISSER VERS L'ARRIÈRE DÉPOSER

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses 2. trous de montage avec les trous des supports du socle.

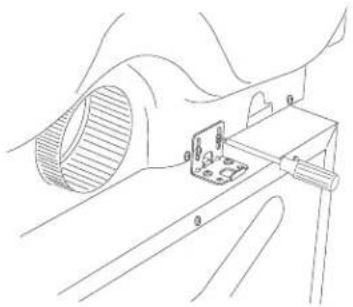

Insérez 2 vis dans chaque support arrière et dans la base de la sécheuse.

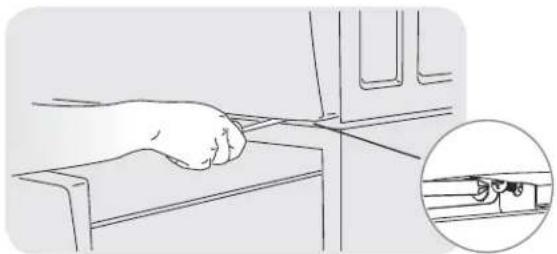

Avec le tiroir du socle ouvert pour faciliter l'accès, installez une vis dans chacun des supports avant et dans la base de la sécheuse.

E) installation ou réinstallation de la sécheuse (type 1)

Glissez l'électroménager/le socle en place. 1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

C3) fixation de la quincaillerie de montage de la sécheuse (type 2)

Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de sécheuse sur le socle:

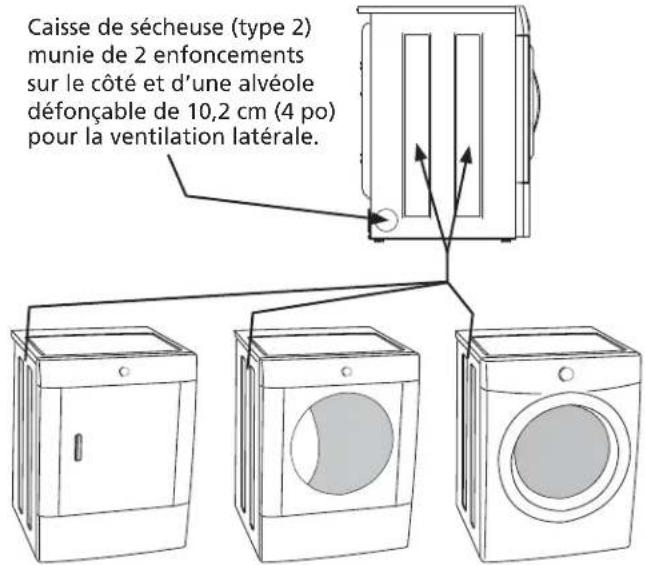

Caisse de sécheuse (type 2) munie de 2 enfoncements sur le côté et d'une alvéole défonçable de 10,2 cm (4 po) pour la ventilation latérale.

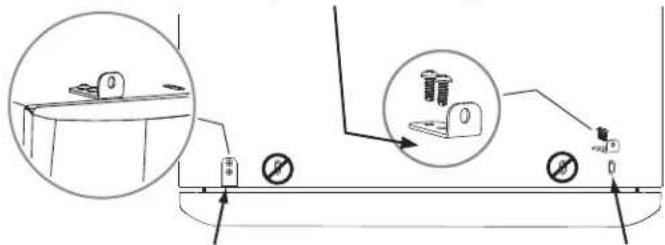

Fixez chaque attache avant avec 2 vis à l'ensemble de trous le 2. plus à l'extérieur.

N'installez AUCUN espacement sous les supports avant.

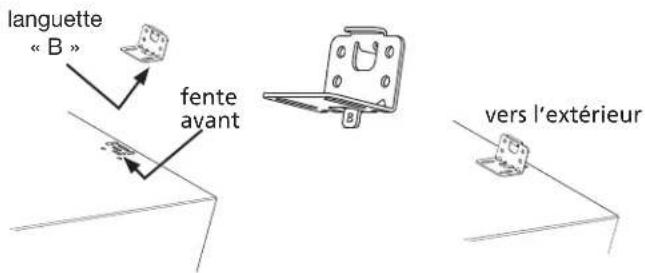

Insérez la languette « B » de chaque support arrière dans les 3 fentes avant situées à l'arrière du socle. Pour le montage des sécheuses de type 2, orientez les supports vers l'extérieur.

languette « B » fente avant vers l'extérieur

Installez 2 vis dans chaque support arrière en alignant les trous du socle.

D3) montage de la sécheuse (type 2)

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

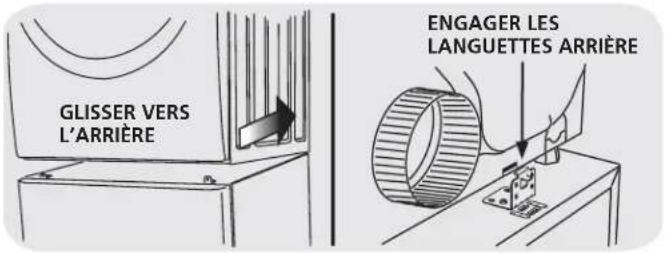

Avec l'aide de deux personnes ou plus, inclinez légèrement la sécheuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la sécheuse contre les supports arrière de sorte que les languettes des supports arrière s'engagent dans les fentes situées à l'arrière de la sécheuse. Déposez doucement le devant de l'appareil de sorte que ce dernier se trouve entre les supports avant et arrière.

GLISSER VERS L'ARRIÈRE ENGAGER LES LANGUETTES ARRIÈRE

DÉPOSER

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses 2. trous de montage avec les trous des supports du socle.

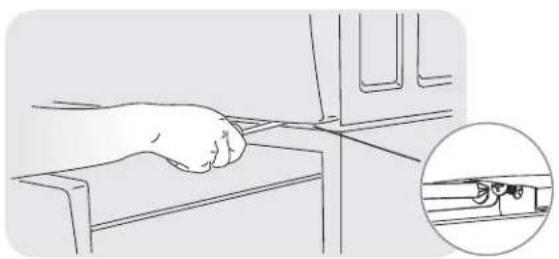

Avec le tiroir du socle ouvert pour faciliter l'accès, installez une vis 3. dans chacun des supports avant et dans la base de la sécheuse.

E) installation ou réinstallation de la sécheuse (type 2)

Glissez l'électroménager/le socle en place. 1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Garantie complète d'un an sur les pièces mécaniques

Pendant un an à partir de la date d'achat, si ce socle a été installé avec une laveuse ou sécheuse indiquée (consultez le guide de l'utilisateur pour les modèles spécifiques) et utilisé conformément à l'information contenue dans le guide d'utilisation et d'entretien, les instructions d'utilisation et les instructions d'installation, le fournisseur réparera ou remplacera toute pièce mécanique présentant un vice de fabrication ou de matériau. Conservez votre reçu. La date inscrite sur le reçu détermine la période de garantie dans le cas où des pièces s'avéreraient nécessaires. Cette garantie vous donne des droits juridiques spécifiques. Vous pouvez aussi bénéficier d'autres droits qui varient d'un État à un autre ou d'une province à une autre.

Restriction de garantie

Si le socle est utilisé à d'autres fins que l'usage familial privé ou avec tout produit qui requiert une modification de l'installation, la garantie est alors considérée comme nulle et non avenue.

Pièces relatives à la garantie

Les pièces relatives à la garantie sont disponibles chez le fournisseur auprès duquel le socle a été acheté. Sinon, reportez-vous au guide d'utilisation et d'entretien fourni avec la laveuse ou la sécheuse installée sur le socle pour les personnes à joindre.

Enregistrement du produit

Notez ci-dessous la date d'achat et le numéro de modèle de votre appareil.

No de modèle:

Date d'achat:

Conservez ces instructions et votre reçu pour vous y reporter ultérieurement.
