Type de produit	Sèche-linge
Marque	Frigidaire
Modèle	NLPWD15E
Capacité	7,0 pi³ (estimation)
Dimensions (L x P x H)	68,6 x 68,6 x 96,5 cm (27 x 27 x 38 po) (estimation)
Poids net	50 kg (110 lb) (estimation)
Alimentation électrique	240 V, 30 A, 60 Hz
Type de ventilation	Évacuation arrière, adaptable
Programmes de séchage	Normal, Tissus délicats, Repassage facile, Séchage minutieux
Options	Départ différé, Fin différée, Signal sonore
Capteur d'humidité	Oui, arrêt automatique
Type de tambour	Inox ou acier (selon modèle)
Éclairage intérieur	Oui
Filtre à peluches	Amovible, nettoyage facile
Installation sur socle	Compatible avec socle optionnel (voir notice)
Garantie pièces mécaniques	1 an (pour socle), appareil: consultez garantie

FOIRE AUX QUESTIONS - NLPWD15E FRIGIDAIRE

Comment installer le socle pour le sèche-linge ?

Suivez les instructions fournies dans la notice : placez le socle à niveau, fixez les supports avant et arrière avec les vis et espaceurs fournis, puis soulevez le sèche-linge avec deux personnes et déposez-le sur le socle en alignant les trous de montage. Serrez toutes les vis.

Puis-je superposer ma laveuse et mon sèche-linge ?

Oui, si vous utilisez un socle adapté. La notice décrit le montage de la laveuse ou du sèche-linge sur le socle. Le poids total dans et sur le tiroir ne doit pas dépasser 29,5 kg (65 lb).

Comment mettre à niveau le sèche-linge ?

Utilisez un niveau de charpentier. Ajustez les pieds de mise à niveau en les tournant pour que l'appareil soit stable d'avant en arrière et côté à côté. Vérifiez en balançant l'appareil d'un coin à l'autre.

Quel type de ventilation est nécessaire ?

Le sèche-linge nécessite un conduit d'évacuation vers l'extérieur. Assurez-vous que le conduit est propre et sans obstruction. Laissez un espace libre d'au moins 12,7 cm (5 po) à l'arrière pour la ventilation.

Comment nettoyer le filtre à peluches ?

Retirez le filtre à peluches après chaque cycle. Enlevez les peluches à la main ou avec un aspirateur. Lavez le filtre à l'eau tiède si nécessaire et séchez-le complètement avant de le réinstaller.

Que faire si le sèche-linge ne chauffe pas ?

Vérifiez que le sèche-linge est branché et que le disjoncteur n'a pas sauté. Assurez-vous que le cycle sélectionné nécessite de la chaleur. Nettoyez le filtre à peluches et vérifiez que le conduit d'évacuation n'est pas obstrué. Si le problème persiste, contactez un technicien.

Puis-je utiliser une rallonge électrique ?

Non, il est déconseillé d'utiliser une rallonge. Branchez directement le sèche-linge sur une prise murale mise à la terre de 240 V. L'utilisation d'une rallonge peut entraîner un risque d'incendie.

Comment programmer un départ différé ?

Tournez le bouton de sélection de cycle sur le programme souhaité, puis appuyez sur la touche 'Départ différé' ou 'Minuterie' jusqu'à l'heure souhaitée. Le sèche-linge démarrera automatiquement à l'heure programmée.

Que signifie le code d'erreur affiché ?

Les codes d'erreur varient selon le modèle. Consultez la notice pour interpréter le code. Par exemple, un code peut indiquer un problème de ventilation ou de capteur. Si le code persiste, éteignez l'appareil et contactez le service après-vente.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles chez le détaillant où vous avez acheté l'appareil, ou auprès du fabricant. Conservez le numéro de modèle (NLPWD15E) et la date d'achat. La garantie d'un an peut couvrir certaines pièces.

MODE D'EMPLOI NLPWD15E FRIGIDAIRE

Instructions d'installation

Socle de 38 cm (15 po)

IMPORTANT Le poids total DANS un tiroir fermé ou une combinaison du poids DANS et SUR le tiroir ouvert ne doit pas excéder 29,5 kg (65 lb).

optionnelle (en vente chez le détaillant)

Niveau de charpentier

Niveau de charpentier

• Ne pas débrancher l'appareil de sa source d'alimentation en électricité avant de le superposer peut causer des blessures, voire la mort.
• Une installation inappropriée du système de ventilation de la sécheuse peut causer des blessures ou des dommages matériels.
• Pour éviter les blessures au dos ou d'autres types de blessures, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la sécheuse. Pour la suite de la version française, reportez-vous à la page 6.

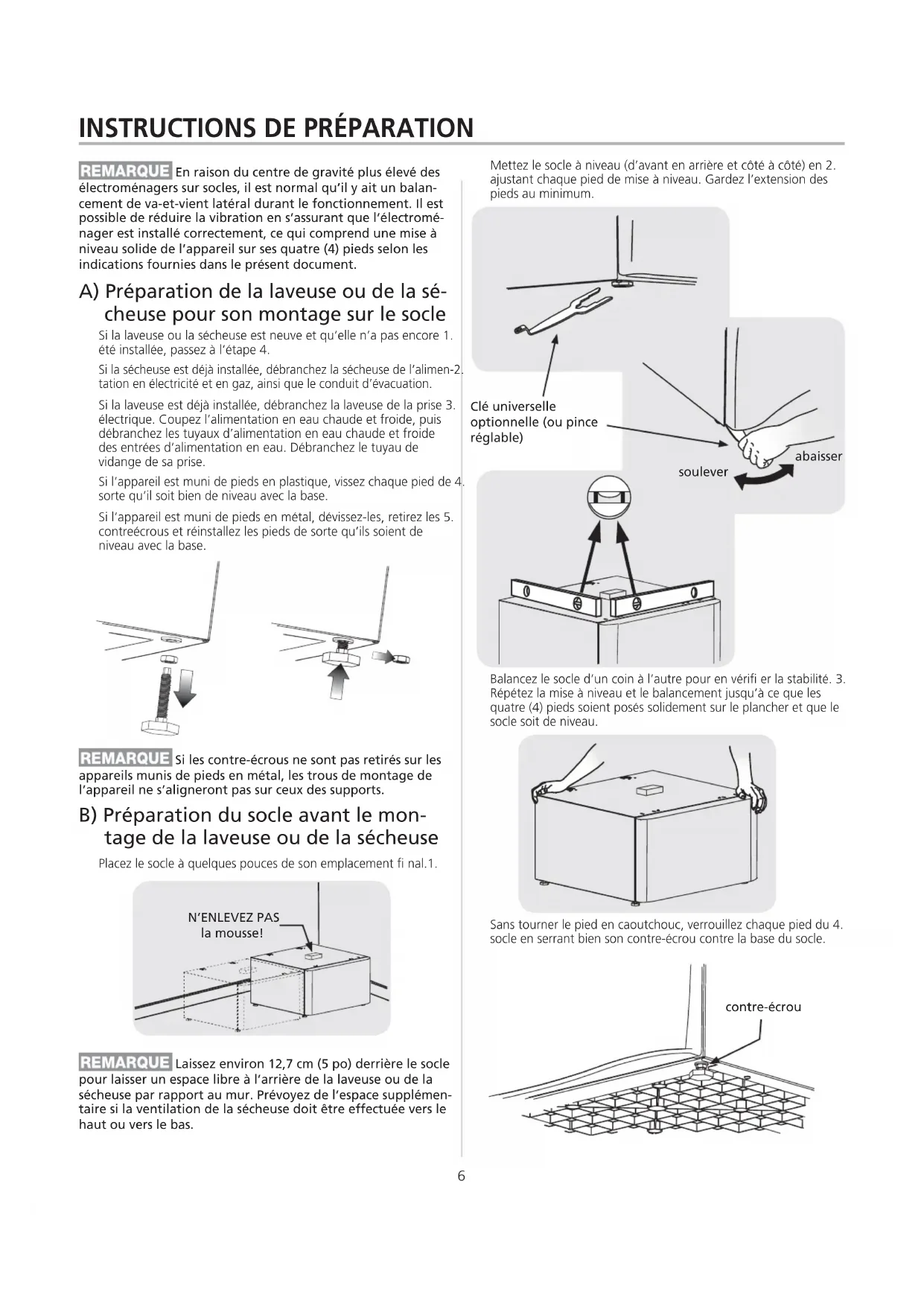

En raison du centre de gravité plus élevé des électroménagers sur socles, il est normal qu'il y ait un balancement de va-et-vient latéral durant le fonctionnement. Il est possible de réduire la vibration en s'assurant que l'électroménager est installé correctement, ce qui comprend une mise à niveau solide de l'appareil sur ses quatre (4) pieds selon les indications fournies dans le présent document.

Préparation de la laveuse ou de la sécheuse pour son montage sur le socle

Si la laveuse ou la sécheuse est neuve et qu'elle n'a pas encore été installée, passez à l'étape 4. Si la sécheuse est déjà installée, débranchez la sécheuse de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation. Si la laveuse est déjà installée, débranchez la laveuse de la prise électrique. Coupez l'alimentation en eau chaude et froide, puis débranchez les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranchez le tuyau de vidange de sa prise. Si l'appareil est muni de pieds en plastique, vissez chaque pied de sorte qu'il soit bien de niveau avec la base. Si l'appareil est muni de pieds en métal, dévissez-les, retirez les contre-écrous et réinstallez les pieds de sorte qu'ils soient de niveau avec la base.

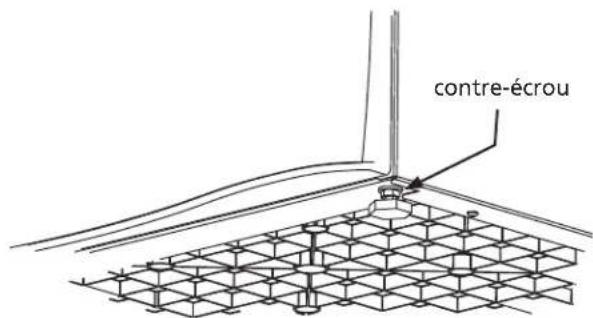

Si les contre-écrous ne sont pas retirés sur les appareils munis de pieds en métal, les trous de montage de l'appareil ne s'aligneront pas sur ceux des supports.

Préparation du socle avant le montage de la laveuse ou de la sécheuse

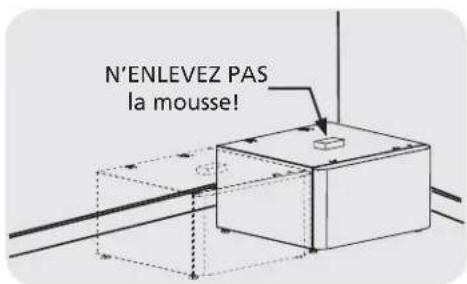

Placez le socle à quelques pouces de son emplacement final.

Remarque

Laissez environ 12,7 cm (5 po) derrière le socle pour laisser un espace libre à l'arrière de la laveuse ou de la sécheuse par rapport au mur. Prévoyez de l'espace supplémentaire si la ventilation de la sécheuse doit être effectuée vers le haut ou vers le bas.

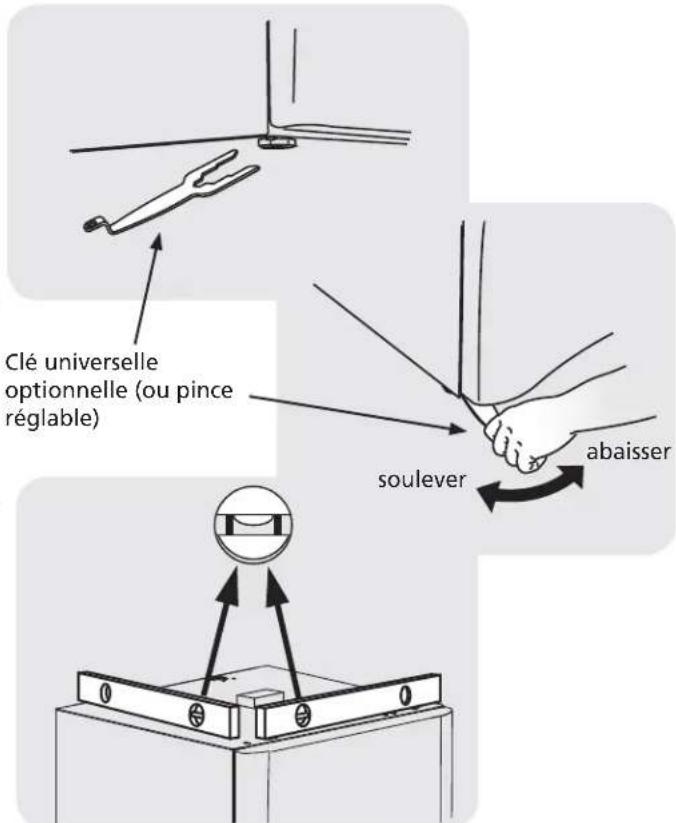

Mettez le socle à niveau (d'avant en arrière et côté à côté) en ajustant chaque pied de mise à niveau. Gardez l'extension des pieds au minimum.

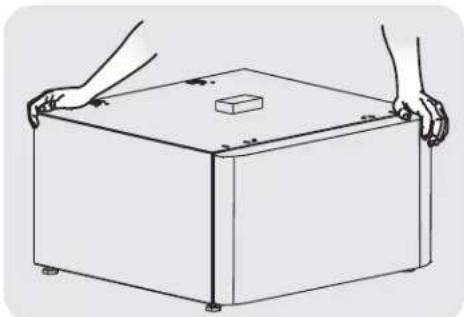

Balancez le socle d'un coin à l'autre pour en vérifier la stabilité. 3. Répétez la mise à niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

Sans tourner le pied en caoutchouc, verrouillez chaque pied du socle en serrant bien son contre-écrou contre la base du socle.

C1) fixation de la quincaillerie de montage de la laveuse

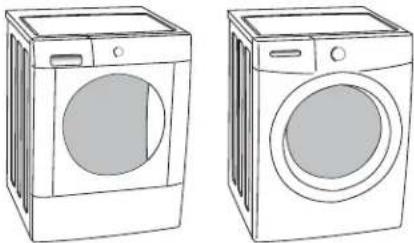

Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de laveuse sur le socle:

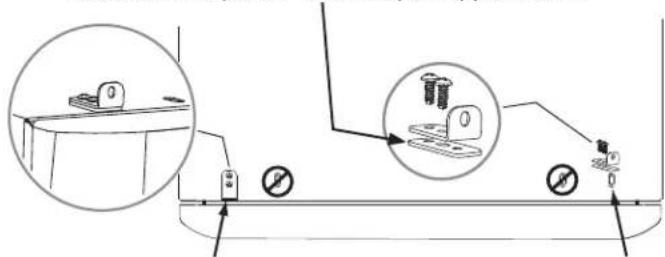

Fixez chaque attache avant à l'ensemble de trous le plus à l'extérieur avec deux vis et un espaceur venant du matériel fourni.

Installez un espaceur sous chaque support avant.

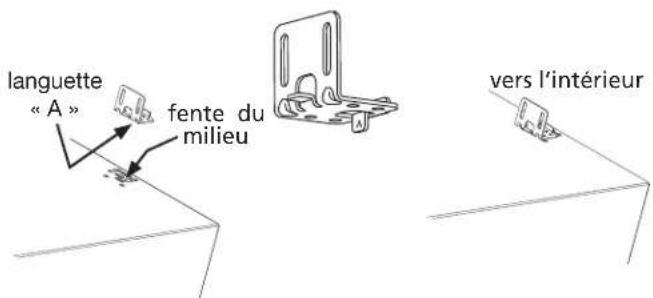

Insérez la languette « A » de chaque support arrière dans les fentes du milieu situées à l'arrière du socle. Positionnez le support vers l'intérieur pour permettre le montage de la laveuse.

Installez 2 vis dans chaque support arrière en alignant les trous 4. du socle.

D1) montage de la laveuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse.

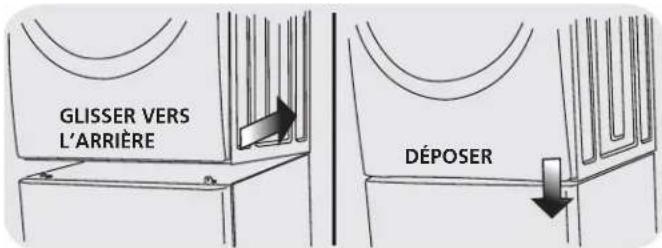

Avec l'aide de deux personnes ou plus, inclinez légèrement la laveuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la laveuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trous de montage avec les trous des supports du socle.

Insérez 2 vis dans chaque support arrière et dans la base de la laveuse.

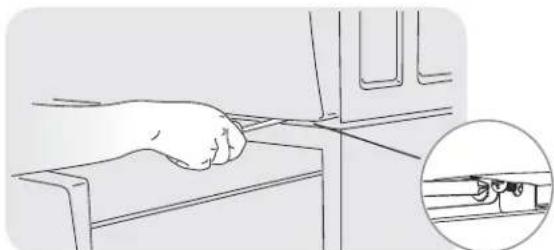

Avec le tiroir du socle ouvert pour faciliter l'accès, installez une vis dans chacun des supports avant et dans la base de la laveuse.

E) installation ou réinstallation de la laveuse

Glissez l'électroménager/le socle en place. 1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la laveuse pour obtenir des instructions d'installation détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

C2) fixation de la quincaillerie de montage de la sécheuse (type 1)

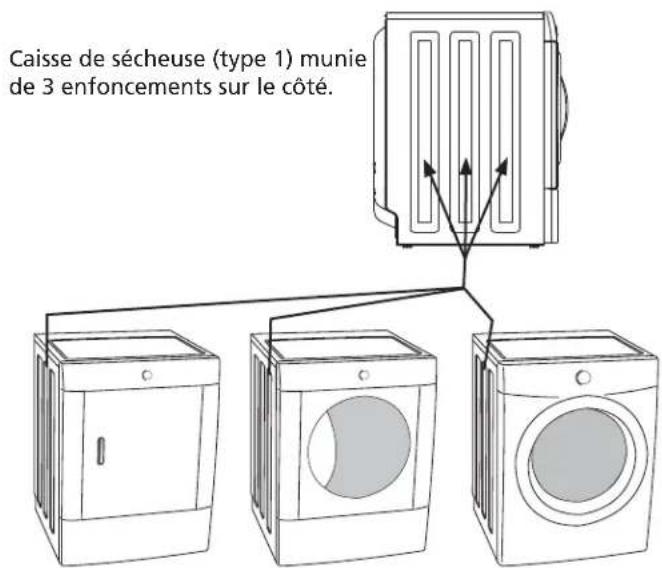

Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de sécheuse sur le socle:

Fixez chaque attache avant avec 2 vis à l'ensemble de trous le 2. plus à l'extérieur.

N'installez AUCUN espaceur sous les supports avant.

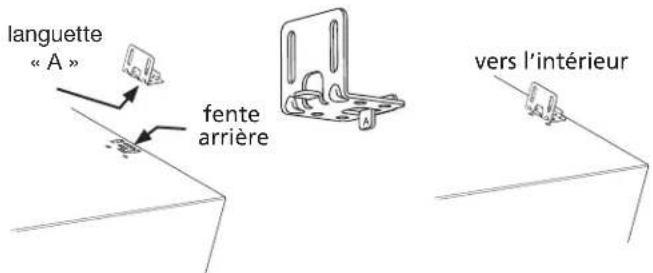

Insérez la languette « A » des supports arrière dans les fentes arrière situées au dos du socle en installant également les espaceurs des supports. Pour le montage des sécheuses de type 1, orientez les supports vers l'intérieur.

Installez 2 vis dans chaque support arrière en alignant les trous du socle.

D2) montage de la sécheuse (type 1)

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

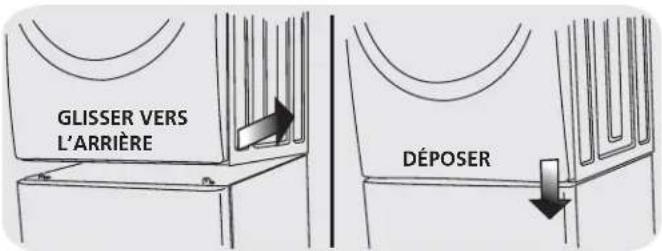

Avec l'aide de deux personnes ou plus, inclinez légèrement la sécheuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la sécheuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses 2. trous de montage avec les trous des supports du socle.

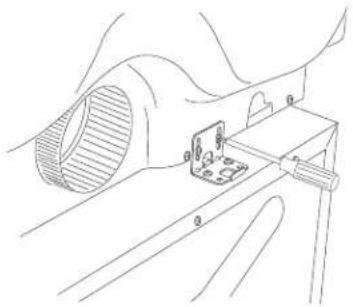

Insérez 2 vis dans chaque support arrière et dans la base de la sécheuse.

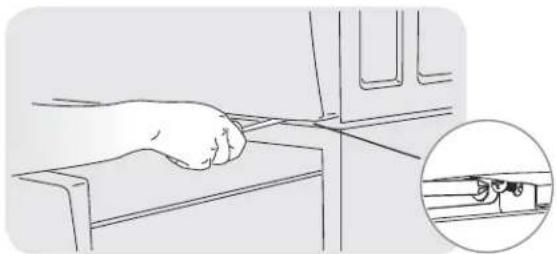

Avec le tiroir du socle ouvert pour faciliter l'accès, installez une vis dans chacun des supports avant et dans la base de la sécheuse.

E) installation ou réinstallation de la sécheuse (type 1)

Glissez l'électroménager/le socle en place. 1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

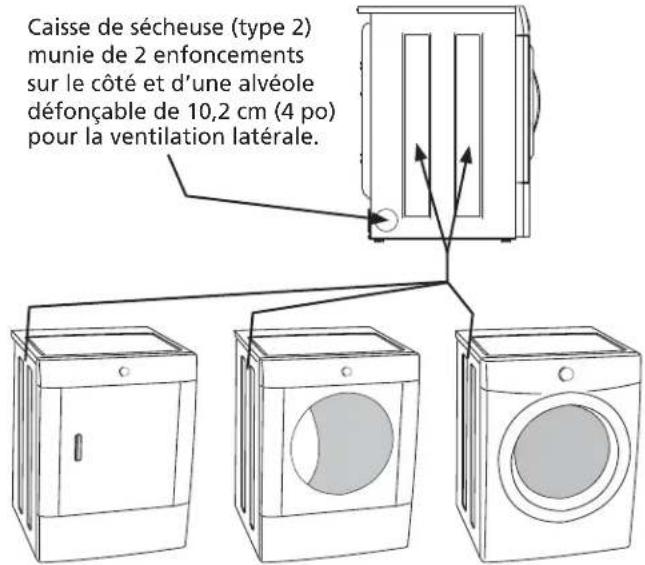

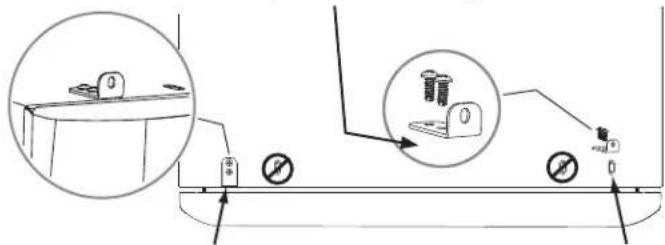

C3) fixation de la quincaillerie de montage de la sécheuse (type 2)

Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de sécheuse sur le socle:

Fixez chaque attache avant avec 2 vis à l'ensemble de trous le 2. plus à l'extérieur.

N'installez AUCUN espacement sous les supports avant.

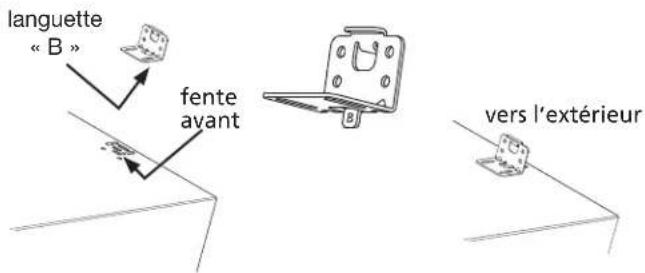

Insérez la languette « B » de chaque support arrière dans les 3 fentes avant situées à l'arrière du socle. Pour le montage des sécheuses de type 2, orientez les supports vers l'extérieur.

Installez 2 vis dans chaque support arrière en alignant les trous du socle.

D3) montage de la sécheuse (type 2)

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

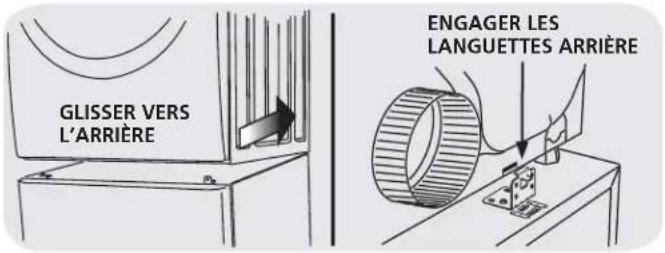

Avec l'aide de deux personnes ou plus, inclinez légèrement la sécheuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la sécheuse contre les supports arrière de sorte que les languettes des supports arrière s'engagent dans les fentes situées à l'arrière de la sécheuse. Déposez doucement le devant de l'appareil de sorte que ce dernier se trouve entre les supports avant et arrière.

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses 2. trous de montage avec les trous des supports du socle.

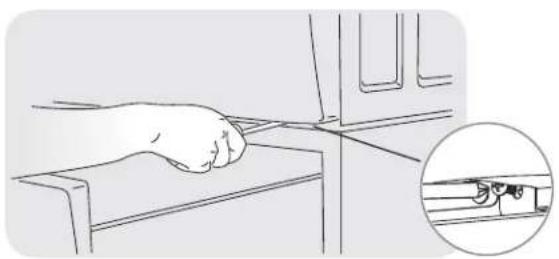

Avec le tiroir du socle ouvert pour faciliter l'accès, installez une vis 3. dans chacun des supports avant et dans la base de la sécheuse.

E) installation ou réinstallation de la sécheuse (type 2)

Glissez l'électroménager/le socle en place. 1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Garantie complète d'un an sur les pièces mécaniques

Pendant un an à partir de la date d'achat, si ce socle a été installé avec une laveuse ou sécheuse indiquée (consultez le guide de l'utilisateur pour les modèles spécifiques) et utilisé conformément à l'information contenue dans le guide d'utilisation et d'entretien, les instructions d'utilisation et les instructions d'installation, le fournisseur réparera ou remplacera toute pièce mécanique présentant un vice de fabrication ou de matériau. Conservez votre reçu. La date inscrite sur le reçu détermine la période de garantie dans le cas où des pièces s'avéreraient nécessaires. Cette garantie vous donne des droits juridiques spécifiques. Vous pouvez aussi bénéficier d'autres droits qui varient d'un État à un autre ou d'une province à une autre.

Restriction de garantie

Si le socle est utilisé à d'autres fins que l'usage familial privé ou avec tout produit qui requiert une modification de l'installation, la garantie est alors considérée comme nulle et non avenue.

Pièces relatives à la garantie

Les pièces relatives à la garantie sont disponibles chez le fournisseur auprès duquel le socle a été acheté. Sinon, reportez-vous au guide d'utilisation et d'entretien fourni avec la laveuse ou la sécheuse installée sur le socle pour les personnes à joindre.

Enregistrement du produit

Notez ci-dessous la date d'achat et le numéro de modèle de votre appareil.

No de modèle:

Date d'achat:

Conservez ces instructions et votre reçu pour vous y reporter ultérieurement.
