MANUAL DE USUARIO NLPWD15E FRIGIDAIRE

Instrucciones de Instalación

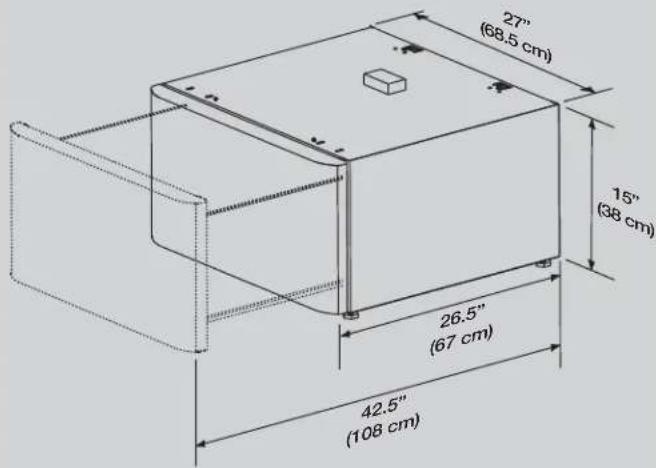

Pedestal de 15" (38,1 cm)

1 libro de instrucciones de instalación•

A 2 soportes delanteros.
B 2 espaciadores para soportes delanteros.
C 2 soportes traseros.
D 14 tornillos n.° 10 (16 x .500).

IMPORTANTE El peso total DENTRO del cajón cerrado o el peso combinado de los artículos que estén DENTRO y ENCIMA del cajón abierto no debe exceder las 65 lb (29,5 kg).

Tools needed:

Outils nécessaires:

Herramientas necesarias:

Llave universal opcional

de su distribuidor local)

OR OU O

Adjustable wrench

Clé à molette

Llave ajustable

OR OU O

El no desconectar el suministro eléctrico • antes de la instalación apilada puede ocasionar lesiones personales o incluso la muerte.

La instalación inadecuada de la ventilación • de la secadora puede ocasionar lesiones personales o daños a la propiedad.

Para evitar lesiones en la espalda u otro • tipo de lesiones, procure levantar o mover la lavadora o secadora con la ayuda de más de una persona.

La versión en español continúa en la página 10.

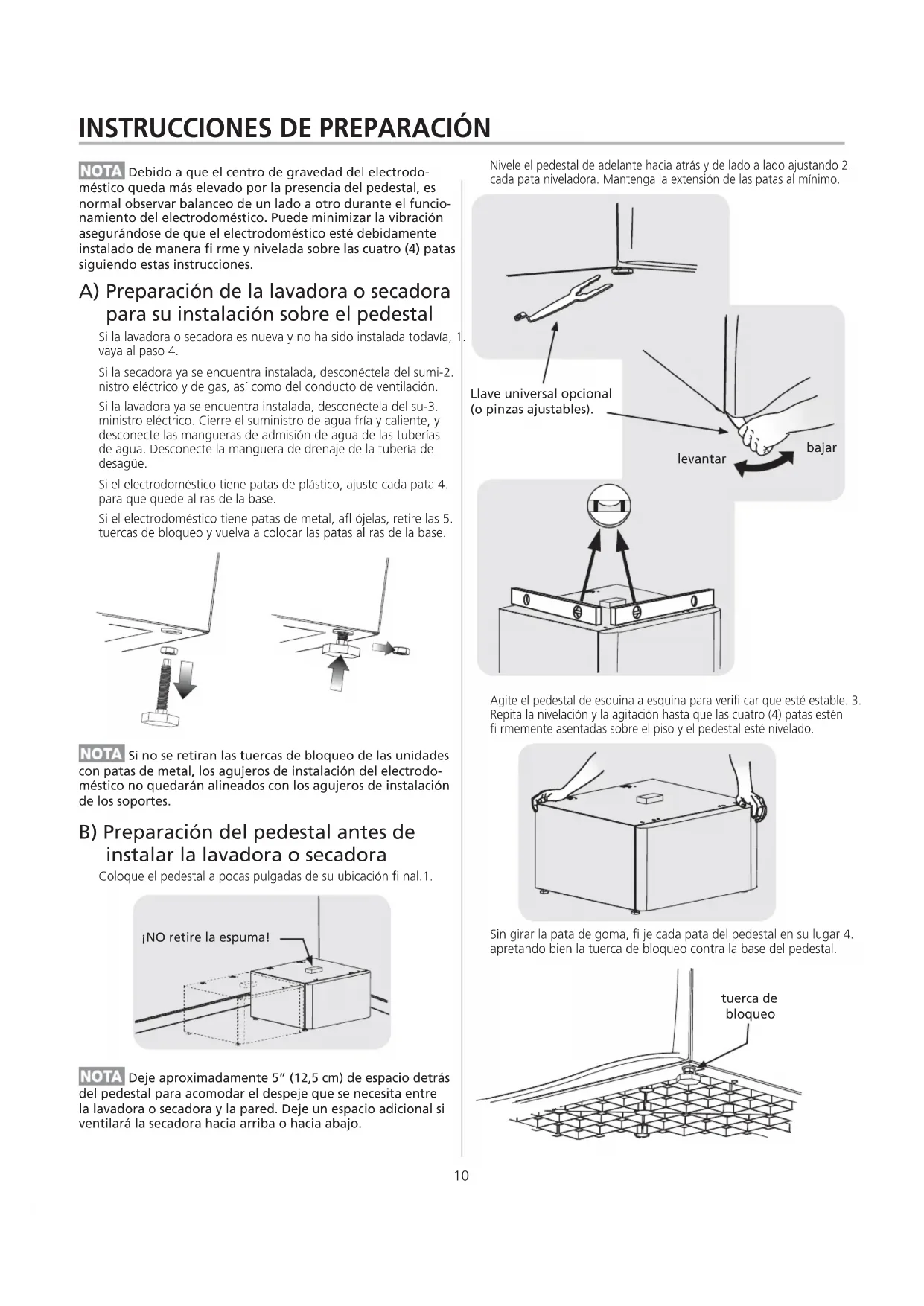

NOTA Debido a que el centro de gravedad del electrodoméstico queda más elevado por la presencia del pedestal, es normal observar balanceo de un lado a otro durante el funcionamiento del electrodoméstico. Puede minimizar la vibración asegurándose de que el electrodoméstico esté debidamente instalado de manera fi rme y nivelada sobre las cuatro (4) patas siguiendo estas instrucciones.

A) Preparación de la lavadora o secadora para su instalación sobre el pedestal

Si la lavadora o secadora es nueva y no ha sido instalada todavía, 1. vaya al paso 4.

Si la secadora ya se encuentra instalada, desconéctela del sumi-2. nistro eléctrico y de gas, así como del conducto de ventilación.

Si la lavadora ya se encuentra instalada, desconéctela del su-3. ministro eléctrico. Cierre el suministro de agua fría y caliente, y desconecte las mangueras de admisión de agua de las tuberías de agua. Desconecte la manguera de drenaje de la tubería de desagüe.

Si el electrodoméstico tiene patas de plástico, ajuste cada pata 4. para que quede al ras de la base.

Si el electrodoméstico tiene patas de metal, afl ójelas, retire las 5. tuercas de bloqueo y vuelva a colocar las patas al ras de la base.

NOTA Si no se retiran las tuercas de bloqueo de las unidades con patas de metal, los agujeros de instalación del electrodoméstico no quedarán alineados con los agujeros de instalación de los soportes.

B) Preparación del pedestal antes de instalar la lavadora o secadora

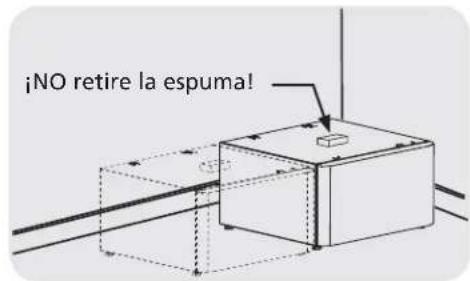

Coloque el pedestal a pocas pulgadas de su ubicación fi nal.1.

NOTA Deje aproximadamente 5" (12,5 cm) de espacio detrás del pedestal para acomodar el despeje que se necesita entre la lavadora o secadora y la pared. Deje un espacio adicional si ventilará la secadora hacia arriba o hacia abajo.

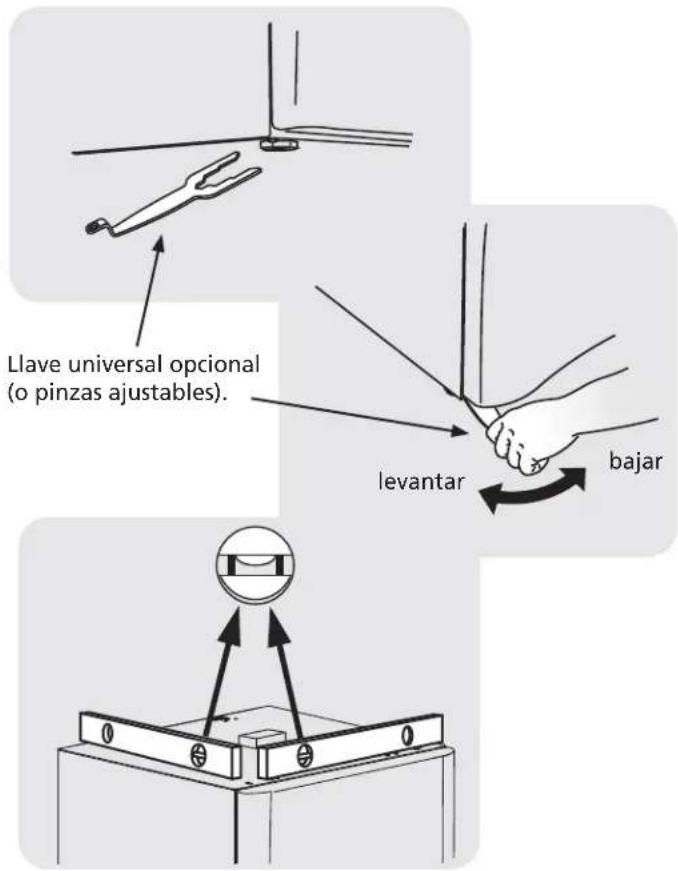

Nivele el pedestal de adelante hacia atrás y de lado a lado ajustando 2. cada pata niveladora. Mantenga la extensión de las patas al mínimo.

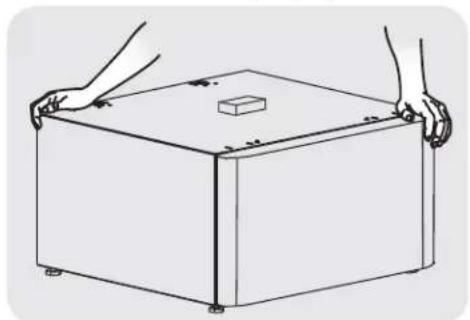

Agite el pedestal de esquina a esquina para verifi car que esté estable. 3. Repita la nivelación y la agitación hasta que las cuatro (4) patas estén fi rmemente asentadas sobre el piso y el pedestal esté nivelado.

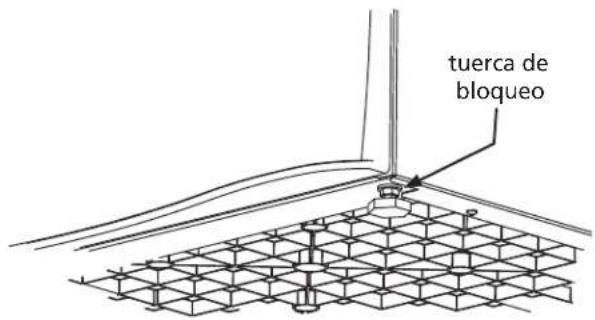

Sin girar la pata de goma, fi je cada pata del pedestal en su lugar 4. apretando bien la tuerca de bloqueo contra la base del pedestal.

INSTRUCCIONES DE INSTALACIÓN DE LA LAVADORA

C1) Fijación de los accesorios de instalación de la lavadora

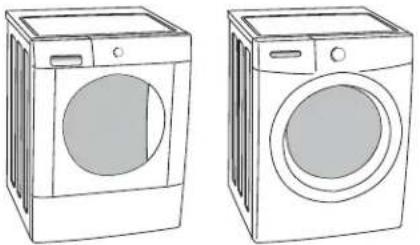

Lea las siguientes instrucciones para instalar cualquiera de estos 1. tipos de lavadoras sobre el pedestal:

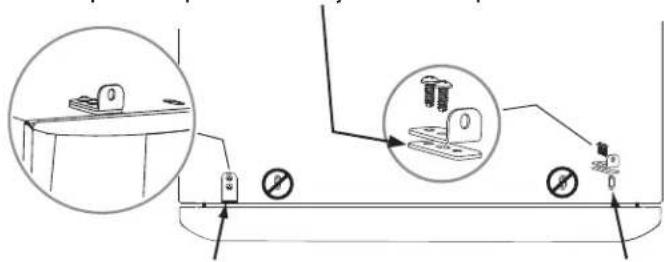

Fije cada sujetador delantero al juego más externo de agujeros 2. mediante 2 tornillos y el espaciador suministrado.

Coloque un espaciador debajo de cada soporte delantero.

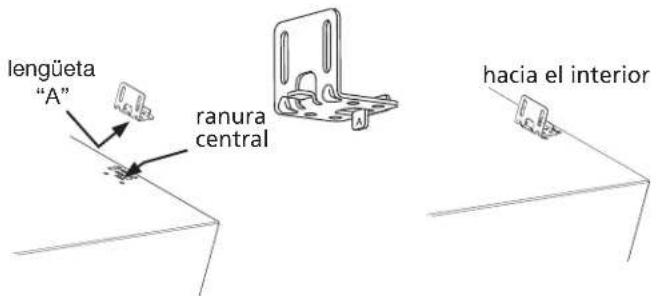

Introduzca la lengüeta "A" de cada soporte trasero en las ranu-3. ras centrales de la parte trasera del pedestal. Oriente el soporte hacia la parte interior para instalar la lavadora.

1. Instale 2 tornillos en cada soporte trasero para alinear los aguje- ros del pedestal.

D1) Montaje de la lavadora

PRECAUCIÓN - PELIGRO DE EXCESO DE PESO - Para evitar lesiones en la espalda u otro tipo de lesiones, más de una persona deberá levantar o mover la lavadora.

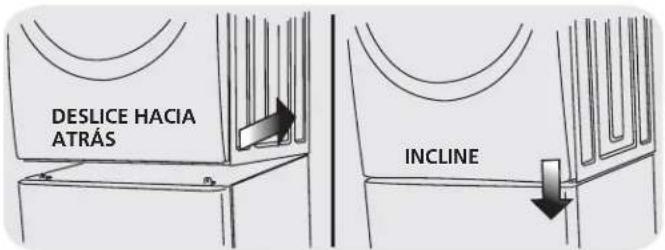

Con la ayuda de una o más personas, incline la lavadora leve-1. mente hacia atrás y levántela sobre el pedestal. Con la lavadora aún inclinada, deslícela hacia atrás contra los soportes traseros y asiente cuidadosamente la parte delantera de la unidad de manera que quede entre los soportes delanteros y traseros.

Ajuste el electrodoméstico de lado a lado para alinear sus aguje-2. ros de instalación con los agujeros de los soportes del pedestal.

Instale 2 tornillos en cada soporte trasero para fi jarlo a la base de 3. la lavadora.

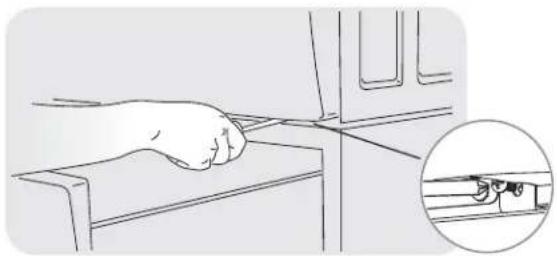

Con el cajón del pedestal abierto para tener mejor acceso, instale 4. un tornillo en cada soporte delantero para fi jarlo a la base de la lavadora.

E) Instalación o reinstalación de la lavadora

Deslice el electrodoméstico y pedestal a su ubicación fi nal.1.

Verifi que que esté nivelado y agite las cuatro (4) patas nue-2. vamente. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las 3. Instrucciones de instalación de la lavadora para obtener detalles completos sobre la conexión del agua, del drenaje o del suministro eléctrico.

INSTRUCCIONES DE INSTALACIÓN DE LA SECADORA (TIPO 1) DE 7.0 pies cúbicos

C2) Fijación de los accesorios de instalación de la secadora (tipo 1)

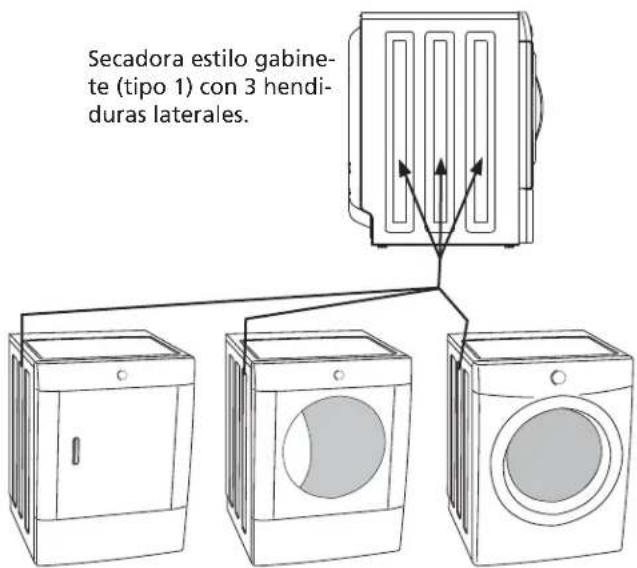

Lea las siguientes instrucciones para instalar cualquiera de estos 1. tipos de secadoras sobre el pedestal:

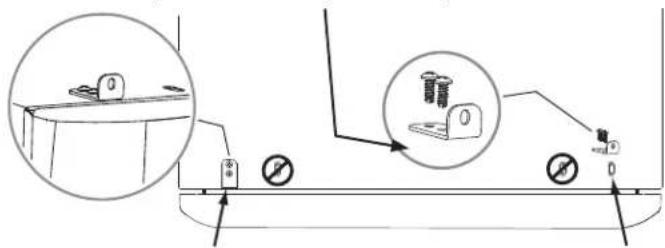

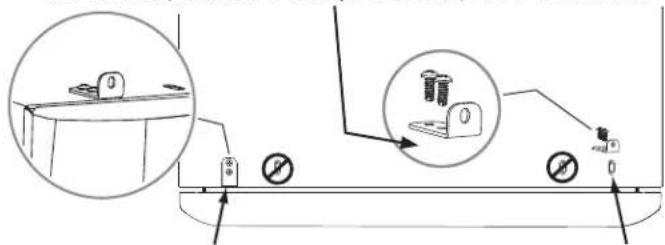

Fije cada sujetador delantero al juego más externo de agujeros 2. usando 2 tornillos.

NO lleva espaciadores debajo de los soportes delanteros.

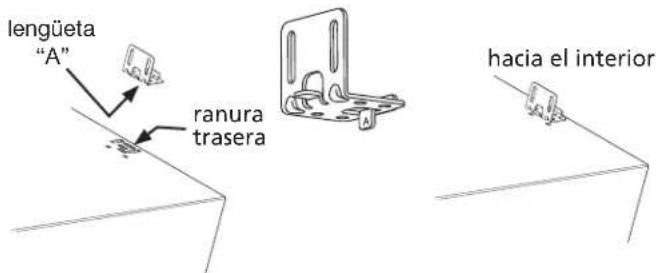

Introduzca la lengüeta "A" de cada soporte trasero en las ranuras 3. de la parte trasera del pedestal; para ello, utilice espaciadores para soportes traseros. Oriente el soporte hacia la parte interior para instalar la secadora "tipo 1".

Instale 2 tornillos en cada soporte trasero para alinear los aguje-4. ros del pedestal.

D2) Montaje de la secadora (tipo 1)

PRECAUCIÓN - PELIGRO DE EXCESO DE PESO - Para evitar lesiones en la espalda u otro tipo de lesiones, más de una persona deberá levantar o mover la secadora.

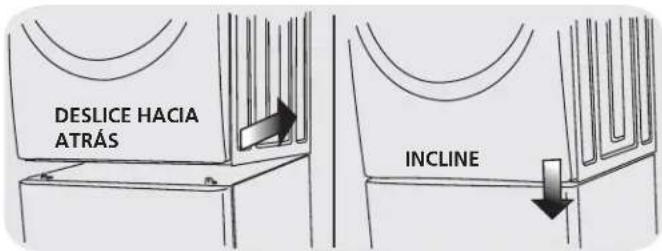

Con la ayuda de una o más personas, incline la secadora leve-1. mente hacia atrás y levántela sobre el pedestal. Con la secadora aún inclinada, deslícela hacia atrás contra los soportes traseros y asiente cuidadosamente la parte delantera de la unidad de manera que quede entre los soportes delanteros y traseros.

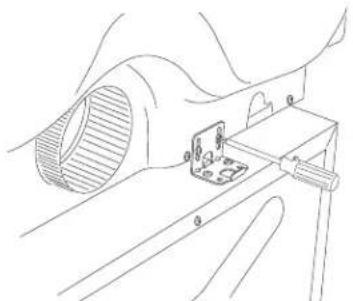

Ajuste el electrodoméstico de lado a lado para alinear sus aguje-2. ros de instalación con los agujeros de los soportes del pedestal. Instale 2 tornillos en cada soporte trasero para fi jarlo a la base de 3. la secadora.

Con el cajón del pedestal abierto para tener mejor acceso, instale 4. un tornillo en cada soporte delantero para fi jarlo a la base de la secadora.

E) Instalación o reinstalación de la secadora (tipo 1)

Deslice el electrodoméstico y pedestal a su ubicación fi nal.1.

Verifi que que esté nivelado y agite las cuatro (4) patas nue-2. vamente. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las 3. Instrucciones de instalación de la secadora para obtener detalles completos sobre la conexión del suministro eléctrico y de gas o de los conductos de ventilación.

INSTRUCCIONES DE INSTALACIÓN DE LA SECADORA (TIPO 2) DE 5.8 pies cúbicos

C3) Fijación de los accesorios de instalación de la secadora (tipo 2)

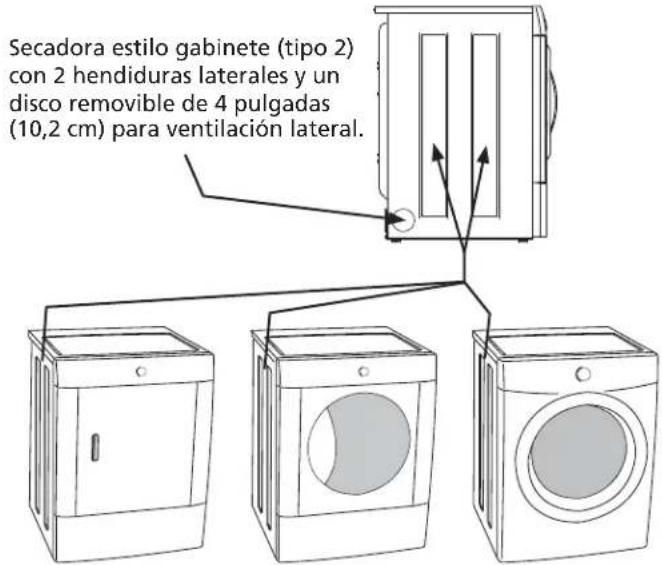

Lea las siguientes instrucciones para instalar cualquiera de estos 1. tipos de secadoras sobre el pedestal:

Fije cada sujetador delantero al juego más externo de agujeros 2. usando 2 tornillos.

NO lleva espaciadores debajo de los soportes delanteros.

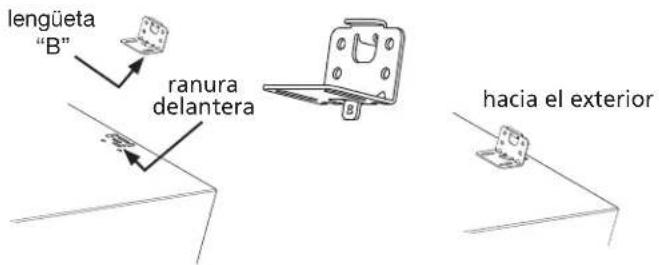

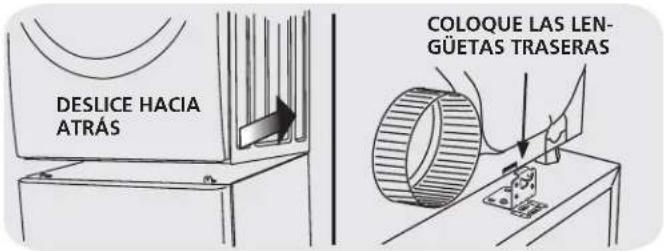

Introduzca la lengüeta "B" de cada soporte trasero en las ranuras 3. delanteras de la parte trasera del pedestal. Oriente el soporte hacia la parte exterior para instalar la secadora "tipo 2".

Instale 2 tornillos en cada soporte trasero para alinear los aguje-4. ros del pedestal.

D3) Montaje de la secadora (tipo 2)

PRECAUCIÓN - PELIGRO DE EXCESO DE PESO - Para evitar lesiones en la espalda u otro tipo de lesiones, más de una persona deberá levantar o mover la secadora.

Con la ayuda de una o más personas, incline la secadora leve-1. mente hacia atrás y levántela sobre el pedestal. Con la secadora aún inclinada, deslicela hacia atrás contra los soportes traseros de modo que las lengüetas de dichos soportes encajen en las ranuras de la parte trasera de la secadora. Asiente cuidadosamente la parte delantera de la unidad de manera que quede entre los soportes delanteros y traseros.

Ajuste el electrodoméstico de lado a lado para alinear sus aguje-2. ros de instalación con los agujeros de los soportes del pedestal.

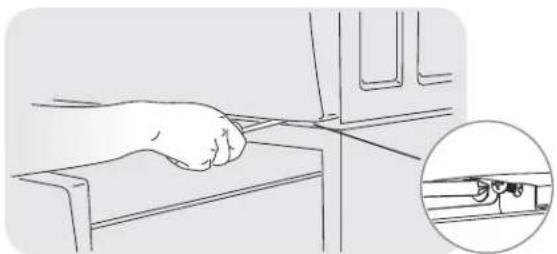

Con el cajón del pedestal abierto para tener mejor acceso, instale 3. un tornillo en cada soporte delantero para fi jarlo a la base de la secadora.

E) Instalación o reinstalación de la secadora (tipo 2)

Deslice el electrodoméstico y pedestal a su ubicación fi nal.1.

Verifi que que esté nivelado y agite las cuatro (4) patas nue-2. vamente. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las 3. Instrucciones de instalación de la secadora para obtener detalles completos sobre la conexión del suministro eléctrico y de gas o de los conductos de ventilación.

NOTES: REMARQUES: NOTAS:

NOTES: REMARQUES: NOTAS:

WARRANTY

Garantía completa de un año para las piezas mecánicas

Durante un año a partir de la fecha de compra, cuando este pedestal se instala con las lavadoras o secadoras indicadas (consulte el manual del propietario para conocer el modelo especifi co) y cuando se usa según la información proporcionada en la guía de uso y cuidado, las instrucciones de funcionamiento y las instrucciones de instalación, el proveedor reparará o remplazará cualquiera de sus piezas mecánicas si se encontraran defectuosas en materiales o mano de obra. Conserve su recibo de compra. La fecha del recibo establece la duración de la garantía, en caso de que se requieran piezas de repuesto. Esta garantía le otorga derechos legales especifi cos. Usted puede tener además otros derechos que varían de un estado a otro.

Restricción de la garantía

Si el pedestal se usa para cualquier propósito que no sea el de uso familiar privado o con cualquier producto que requiera modifi cación para realizar la instalación, esta garantía quedará nula y sin validez.

Piezas en garantía

Las piezas en garantía están disponibles a través del distribuidor donde adquirió el pedestal; también puede consultar la guía de uso y cuidado proporcionada con la lavadora o secadora que se instale en el pedestal para obtener información de contacto.

REGISTRO DEL PRODUCTO

En el espacio que se proporciona a continuación, registre la fecha de compra y el número de modelo del producto.

N.° de modelo:

Fecha de compra:

Conserve estas instrucciones y su recibo de compra para referencia futura.
