Tipo de producto	Secadora
Marca	Frigidaire
Modelo	Affinity 7.0 cu. ft. FAQE7001LW
Capacidad	7.0 pies cúbicos
Sistema de secado	Con ventilación
Fuente de energía	Eléctrica
Voltaje	240 V
Consumo de energía	~5000 W
Dimensiones (Ancho x Profundidad x Altura)	27" x 38" x 36"
Peso	120 libras
Tipo de puerta	Carga frontal
Ciclos de secado	Normal, Carga pesada, Delicados, Secado rápido, Secado temporizado, Ropa de planchar
Características principales	Sensor de humedad, Anti-arrugas, Señal de fin de ciclo, Luz del tambor
Tipo de control	Electrónico con pantalla LED
Filtro de pelusa	Montado en la parte superior, malla lavable
Material del tambor	Acero inoxidable
Certificado Energy Star	Sí
Nivel de ruido	~65 dB
Características de seguridad	Bloqueo para niños, Fusible térmico, Arranque de seguridad
Mantenimiento	Limpiar el filtro de pelusa después de cada uso; limpiar el conducto de escape anualmente
Accesorios incluidos	Manual del usuario, kit de ventilación (opcional)
Garantía	1 año de garantía limitada en piezas y mano de obra
Disponibilidad de repuestos	Correas, elementos calefactores, sensores, piezas de puerta, controles
Reparabilidad	Diseño modular; piezas comunes fácilmente reemplazables

Preguntas frecuentes - Affinity 7.0 cu FAQE7001LW FRIGIDAIRE

¿Cómo limpio el filtro de pelusa de mi secadora Frigidaire Affinity?

El filtro de pelusa se encuentra en la parte superior de la secadora cerca de la abertura de la puerta. Sáquelo, abra la malla y cepille o aspire suavemente la acumulación de pelusa. Enjuague con agua tibia si está muy sucio, luego séquelo bien antes de volver a insertarlo. Limpie después de cada carga para un flujo de aire óptimo y seguridad contra incendios.

¿Por qué mi secadora no calienta?

Si su secadora Frigidaire Affinity funciona pero no calienta, verifique la resistencia calefactora con un multímetro, el fusible térmico (ubicado en la carcasa del ventilador) y el termostato de límite alto. También asegúrese de que la secadora esté enchufada a un tomacorriente de 240 V y que el disyuntor no se haya disparado. Una resistencia calefactora o un fusible térmico defectuoso son comunes.

¿Qué significan los códigos de error en la secadora Frigidaire Affinity?

Los códigos de error se muestran como letras o números. Códigos comunes: E1 o E2 indican un problema con el sensor de humedad; E3 o E4 se relacionan con un termistor defectuoso; E5 o E6 apuntan a un fallo del motor o de la placa de control. Consulte su manual de usuario para obtener una lista completa. La mayoría de los errores requieren reemplazar el componente defectuoso.

¿Cómo invierto la puerta de mi secadora Frigidaire Affinity?

Para invertir la puerta, primero retire los tornillos de las bisagras del lado actual. Levante con cuidado la puerta. Mueva los tapones de plástico de las bisagras al lado opuesto. Fije la puerta a las nuevas bisagras usando los orificios pretaladrados. Asegúrese de que el pestillo de la puerta se alinee con el cierre. El proceso toma unos 15 minutos y requiere un destornillador Phillips.

Mi secadora hace un ruido fuerte. ¿Qué podría estar mal?

Los ruidos fuertes a menudo indican un cojinete del tambor desgastado, deslizadores de rodillos o un problema con la correa. Chirridos: aplique lubricante de silicona al soporte del tambor. Golpes: la secadora puede estar desnivelada: ajuste las patas. Rechinidos: posible objeto extraño en la rueda del ventilador. Inspeccione y reemplace cualquier pieza dañada.

¿Cómo puedo reducir el tiempo de secado en mi secadora Frigidaire Affinity?

Asegúrese de que el filtro de pelusa y el conducto de escape estén limpios para un flujo de aire adecuado. Seleccione el ciclo apropiado: use Carga pesada para artículos voluminosos y Secado rápido para cargas pequeñas. La sobrecarga ralentiza el secado. Además, verifique que el sensor de humedad esté limpio (límpielo con un paño húmedo) para un secado preciso.

¿Cuál es la forma correcta de instalar la ventilación para mi secadora?

Use un conducto de metal rígido o semirrígido (nunca de plástico o papel de aluminio) para minimizar el riesgo de incendio. Mantenga el conducto lo más corto y recto posible, con una longitud máxima de 25 pies. Use cinta para conductos (no tornillos) para conectar las secciones. Asegúrese de que la aleta de ventilación exterior se abra libremente. Limpie el conducto anualmente.

¿Cómo reinicio la secadora Frigidaire Affinity después de un corte de energía?

Un corte de energía puede causar que el panel de control se bloquee. Desenchufe la secadora durante 5 minutos, luego vuelva a enchufarla. Presione el botón Inicio/Pausa para reanudar. Si la pantalla muestra un código de error, consulte el manual para ese código. Un simple reinicio generalmente elimina las fallas temporales.

¿Puedo usar un temporizador para mi secadora Frigidaire Affinity?

Sí, la secadora incluye un ciclo de Secado temporizado que le permite configurar el tiempo de secado de 10 a 60 minutos. Esto es útil para cargas pequeñas o cuando desea omitir el sensor automático de humedad. Use las configuraciones Más seco o Menos seco si están disponibles.

¿Cómo mantengo el tambor y el exterior de mi secadora?

Limpie el tambor de acero inoxidable con un paño húmedo y detergente suave para eliminar los residuos de suavizante o toallitas para secadora. Seque bien. Limpie el exterior con un paño suave y seco. Evite limpiadores abrasivos. Para el panel de control, use un paño ligeramente húmedo y presión suave para evitar daños.

MANUAL DE USUARIO Affinity 7.0 cu FAQE7001LW FRIGIDAIRE

Instrucciones importantes de seguridad .....24-25

Requisitos de instalación .....26-32

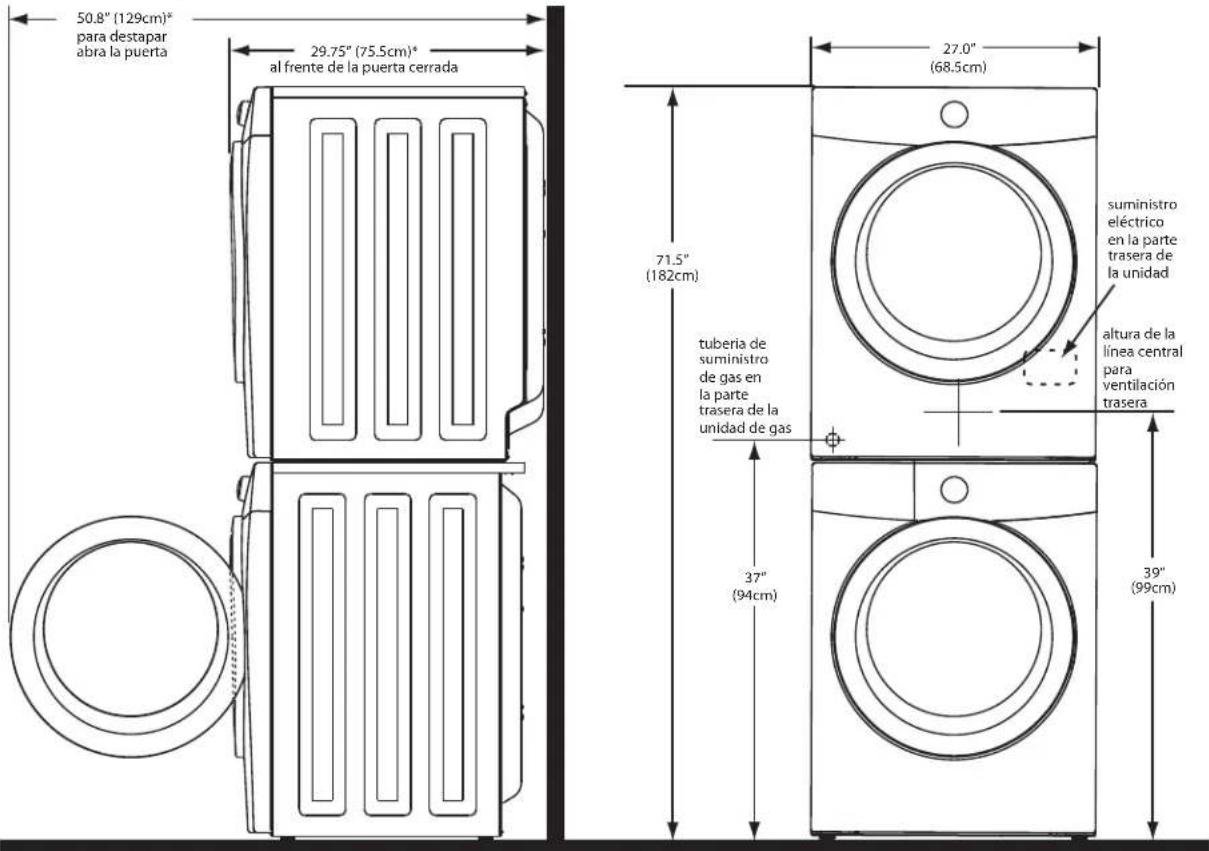

Dimensiones de la secadora instalada ....33

Instrucciones de instalación 34-39

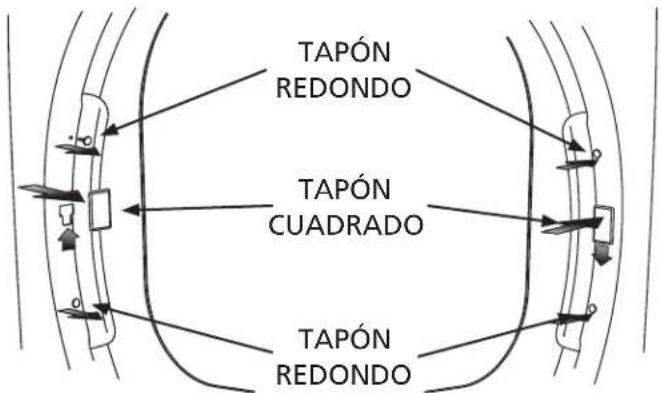

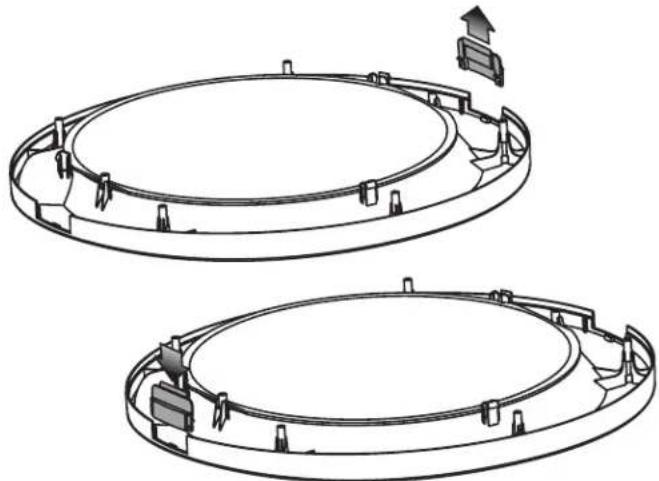

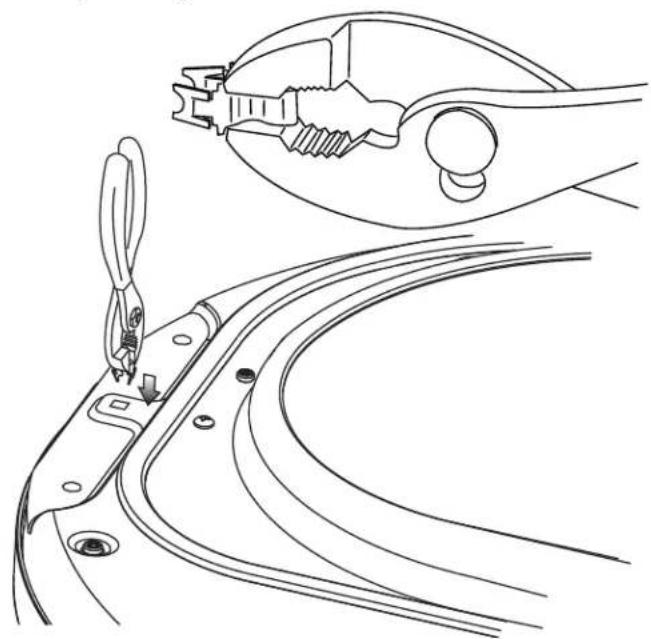

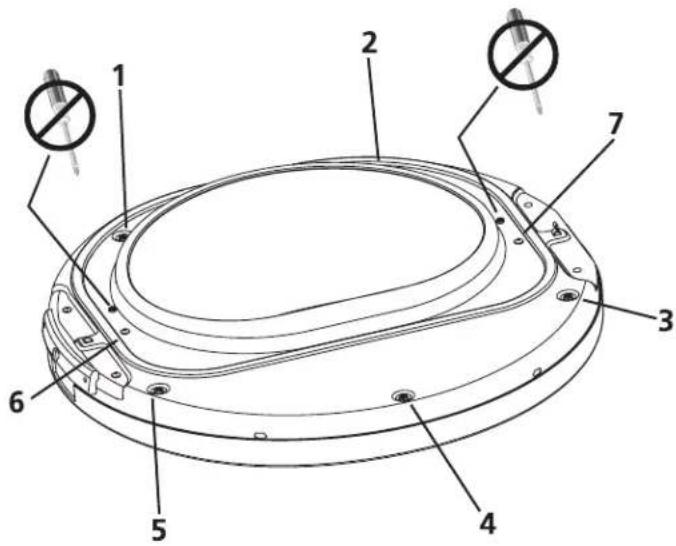

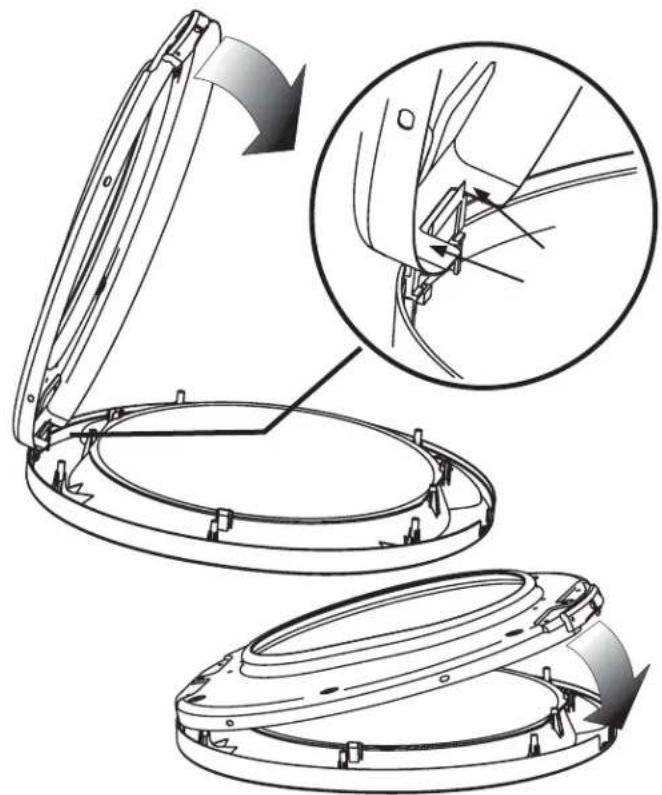

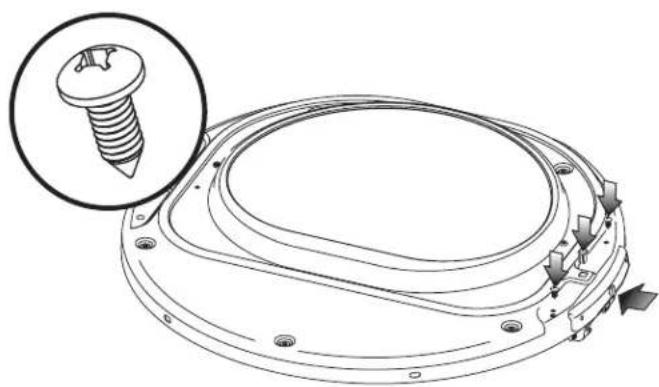

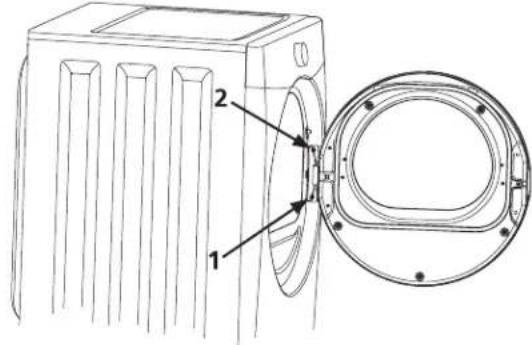

Inversión de la puerta....40-43

Accesorios 44

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCI A

Para su seguridad, debe seguir la información de esta guía para minimizar el riesgo de incendio o explosión o para evitar daños a la propiedad, lesiones personales o incluso la muerte. No almacene ni utilice gasolina ni otros líquidos o vapores inflamables cerca de este o de cualquier otro electrodoméstico.

ADVERTENCIA - PELIGRO DE INCENDIO

Lea las siguientes instrucciones antes de instalar y utilizar este electrodoméstico:

Después de desembalar la secadora, destruya los cartones y las bolsas de plástico. Los niños podrían utilizarlos para • jugar. Los cartones cubiertos con alfombras, cubrecamas, o láminas de plástico pueden convertirse en cámaras de aire herméticamente cerradas y provocar asfixia. Coloque todos los materiales en un basurero o manténgalos fuera del alcance de los niños.

• La instalación y el servicio de la secadora de ropa deben ser llevados a cabo por un instalador calificado, agencia de servicios o proveedor de gas.
• Instale la secadora de ropa de acuerdo con las instrucciones del fabricante y los códigos locales.
• La reparación eléctrica de la secadora debe cumplir con los códigos y las ordenanzas locales y la última edición del Código Eléctrico Nacional (National Electrical Code), el ANSI/NFPA 70, o bien en Canadá, el CSA C22.1 del Código Eléctrico de Canadá (Canadian Electrical Code) Parte 1.
  El servicio de gas de la secadora debe cumplir con los códigos y las ordenanzas locales, y la última edición del Código de Gas Nacional (National Fuel Gas Code), el ANSI Z223.1, o bien en Canadá, el CAN/CGA B149,1-2000.
  La secadora se diseñó conforme a los códigos ANSI Z 21.5.1 o ANSI/UL 2158 - CAN/CSA C22.2 N.º 112 (últimas • ediciones) solo para USO DOMÉSTICO. No se recomienda esta secadora para uso comercial, como por ejemplo, en restaurantes, salones de belleza, etc.
• No utilice materiales de ventilación de plástico ni de papel de aluminio flexibles para instalar la secadora de ropa. Por lo general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el flujo de aire de la secadora y aumentan el riesgo de incendio.
• No apile la secadora sobre la lavadora si ya está instalada sobre un pedestal. No apile la lavadora sobre la secadora. No apile la lavadora sobre otra lavadora.
• Las instrucciones de esta guía y todo el material que se incluye con esta secadora no tienen como propósito cubrir todas las condiciones y situaciones que puedan presentarse. Cuando instale, opere o repare cualquier artefacto DEBE tener cuidado y hacer uso de buenas prácticas de seguridad.

QUÉ HACER SI SIENTE OLOR A GAS:

No intente encender ningún electrodoméstico.

No toque ningún interruptor eléctrico; no utilice ningún teléfono en la vivienda.

• Despeje la habitación, el edificio o el área de todos los ocupantes.
• Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.

Si no puede ponerse en contacto con el proveedor de gas, llame a los bomberos.

Conserve estas instrucciones para referencia futura.

Requisitos de preinstalación

Herramientas y materiales necesarios para la instalación:

• Pinzas ajustables
• Destornilladores Philips con punta derecha y cuadrada
• Llave ajustable
• Llave para tubos de suministro de gas

• Cinta aislante resistente al gas LP (para suministro de gas natural o LP)

• Nivel de carpintero

• Capucha de ventilación externa
• Conducto de escape de metal rígido o semirígido de 4 pulgadas (102 mm)

• Kit de cables de alimentación trifilar o tetrafi lar de 240 voltios (secadora eléctrica)
  • Abrazadera de 4" (10,2 cm)

• Válvula de cierre de línea de gas (secadora a gas)

• Adaptadores NPI de unión acampanada (x2) y línea fl exible de suministro de gas (secadora a gas) de 12 (15,2 cm)
• Cinta de papel aluminio (no cinta adhesiva aislante)

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCI A

Lea todas las instrucciones antes de usar este secadora.

Identificación de los símbolos, palabras y avisos de seguridad

Las indicaciones de seguridad incluidas en este manual aparecen precedidas de un aviso titulado "ADVERTENCIA" o "PRECAUCIÓN", de acuerdo con el nivel de riesgo.

Defi niciones

Este es el símbolo de alerta de seguridad. Se usa para alertar sobre peligros potenciales de lesiones personales. Obedezca todos los mensajes de seguridad que tengan este símbolo para evitar posibles lesiones personales o la muerte.

PELI GRO

PELIGRO indica una situación de peligro inminente que, si no se evita, podría causar lesiones graves o la muerte.

ADVERTENCI A

ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, podría causar lesiones personales graves o la muerte.

PRECAUCIÓN

PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, podría causar lesiones personales leves o moderadas.

IMPORTANTE

IMPORTANTE indica información de instalación, funcionamiento o mantenimiento que es importante, pero que no está relacionada con la seguridad.

Lista de verifi cación de instalación

Ventilación de escape

□ De flujo libre y sin acumulación de pelusa
☐ Conductos rígidos o semirígidos de 4" (10,2 cm) de distancias y giros mínimos
☐ SIN materiales de ventilación de aluminio o de plástico
El sistema de evacuación debe ventilar al exterior y contar con una capucha de ventilación aprobada

Nivelación

□ La secadora está nivelada de lado a lado y de adelante hacia atrás
El secadora descansa firmemente sobre sus cuatro esquinas

Suministro de gas (secadora a gas)

☐ Válvula de cierre manual instalada en la tubería de suministro
□ Todas las conexiones selladas con un sellante aprobado y bien apretadas con una llave
☐ Kit de conversión para el sistema de gas LP
□ Suministro de gas abierto
☐ No hay escapes en ninguna conexión: verifi que con agua jabonosa, NUNCA con una llama

Suministro eléctrico de 240V (secadora eléctrica)

Cordón de servicio eléctrico 10-30R o 10-40R aprobado por la NEMA con todos los tornillos bien apretados en el tablero de terminales
□ Dispositivo de liberación de tensión aprobado
☐ Tapa de acceso a los terminales instalada antes del primer uso

Inversión de la puerta

□ Siga las instrucciones detalladas en esta guía
□ Pruebe la bisagra y el gancho para asegurarse de que funcionen

Suministro eléctrico

El suministro eléctrico del hogar está activado

□ La secadora está enchufada

Inspección final

□ Lea bien las instrucciones de instalación y la guía de uso y cuidado
□ La puerta se cierra y el tambor gira cuando se inicia el ciclo
□ Tarjeta de registro enviada

REQUI SI TOS DE INSTALACIÓN

NOTA

Debido a posibles variaciones en el voltaje, no se recomienda utilizar esta secadora con electricidad generada a partir de generadores a gas, solares, eólicos ni de ninguna otra clase que no sean los empleados por su empresa de electricidad local.

Requisitos eléctricos de la secadora eléctrica:

CIRCUITO: circuito independiente individual de 30 amp. con fusibles de acción retardada o disyuntores. Use circuitos con fusibles separados para la lavadora y la secadora. NO haga funcionar una lavadora y una secadora en el mismo circuito.

SUMINISTRO ELÉCTRICO: trifilar o tetrafilar, 240 V, 1 fase, 60 Hz, corriente alterna.

IMPORTANTE

A menos que haya sido fabricada para la venta en Canadá, esta secadora está conectada a tierra internamente a través de un enlace a un conductor neutro. La conexión a tierra a través del neutro está prohibida para: (1) instalaciones de circuitos de bifurcación nuevos; (2) casas rodantes; (3) vehículos recreativos; y (4) áreas cuyas leyes locales no permiten la puesta a tierra a través del neutro.

RECEPTÁCULO DEL TOMACORRIENTE - receptáculo NEMA 10-30 R o NEMA 14-30 R que debe estar ubicado en un lugar al que pueda acceder el cable de alimentación eléctrica cuando la secadora esté instalada.

CONEXIÓN A TIERRA: consulte "Requisitos de conexión a tierra" en la sección Instalación eléctrica.

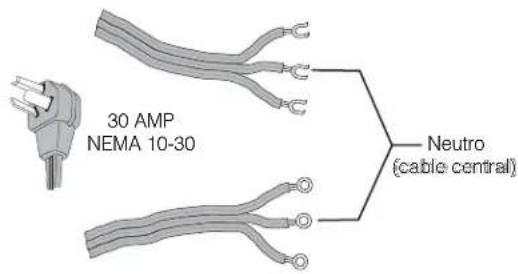

CABLE DE ALIMENTACIÓN ELÉCTRICA TRIFILAR (no incluido)

Receptáculo trifi lar (tipo NEMA 10-30R)

La secadora DEBE emplear un cable de alimentación eléctrica de 3 conductores tipo NEMA 10-30, SRDT califi cado para CA mínima de 240 voltios, 30 amp., con 3 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y califi cados para uso en secadoras de ropa. Para obtener instrucciones sobre la conexión trifi lar, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA TRIFILAR.

CABLE DE ALIMENTACIÓN ELÉCTRICA TETRAFILAR (no incluido)

Receptáculo tetrafi lar (tipo NEMA 14-30R)

La secadora DEBE emplear un cable de alimentación eléctrica de 4 conductores tipo NEMA 14-30, SRDT o ST (según se especifique) calificado para CA mínima de 240 voltios, 30 amp., con 4 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y califi cados para uso en secadoras de ropa. Para obtener instrucciones sobre la conexión tetrafi lar, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA TETRAFILAR.

NOTA

Las secadoras fabricadas para la venta en Canadá vienen con un cable de alimentación eléctrica tetrafi lar (NEMA 14-30R) de fábrica.

Requisitos eléctricos de la secadora a gas:

CIRCUITO - Circuito individual de bifurcación de 15 amp., correctamente polarizado y con conexión a tierra con fusible de retardo de 15 amp. o con interruptor automático.

SUMINISTRO ELÉCTRICO: corriente alterna de 2 cables, con conexión a tierra, 120 voltios, monofásica, 60 Hz.

CABLE DE ALIMENTACIÓN ELÉCTRICA: la secadora está equipada con un cable de alimentación trifi lar de 120 voltios.

CONEXIÓN A TIERRA: consulte "Requisitos de conexión a tierra" en la sección Instalación eléctrica.

Requerimientos del suministro de gas

ADVERTENCI A

PELIGRO DE EXPLOSIÓN

Las tuberías de cobre sin recubrimiento se corroen al exponerse al gas natural, lo que provoca pérdidas de gas. Utilice SOLAMENTE tuberías de hierro negro, acero inoxidable o latón plastifi cado para el suministro de gas.

1 La instalación DEBE realizarse de acuerdo con los códigos locales o, en ausencia de ellos, con el Código de Gas Nacional (National Fuel Gas Code), ANSI Z223.1 (última edición).

2 La línea de suministro de gas debe ser un tubo de 1,27 cm (1/2 pulgada).

3 Si los códigos lo permiten, se puede utilizar un tubo de metal fl exible para conectar la secadora a la línea de suministro de gas. La tubería DEBE ser de acero inoxidable o de latón plastifi cado.

4 La línea de suministro de gas DEBE tener una válvula de cierre individual.

5 Se DEBE instalar una derivación N.P.T de 0,32 cm (1/8 pulgadas) con tapón roscado, que permita conectar un medidor de prueba, inmediatamente después de la conexión de suministro de gas a la secadora, en contracorriente al fl ujo de gas.

6 La secadora DEBE estar desconectada de la tubería de gas durante cualquier prueba en la que la presión exceda los 3,45 kPa (1/2 psig).

7 La secadora DEBE estar aislada de la tubería de gas durante cualquier prueba en la que la presión sea igual o inferior a 3,45 kPa (1/2 psig).

8 Las conexiones del suministro de gas deben cumplir con la norma de conexiones de electrodomésticos a gas, ANSI Z21.24.

REQUI SI TOS DE INSTALACIÓN

Requisitos del sistema de escape

Utilice solo un conducto de metal fl exible o rígido de 10,2 cm (4 pulgadas) de diámetro (mínimo) y una capucha de ventilación aprobada que tenga uno o más reguladores de tiro que se abran cuando la secadora esté en funcionamiento. Cuando la secadora se detiene, el regulador de tiro se cierra automáticamente para evitar la corriente de aire y el ingreso de insectos y roedores. Para evitar restringir la salida del conducto, mantenga un espacio mínimo de 30,5 cm (12 pulgadas) entre la capucha de ventilación y el suelo, o cualquier otra obstrucción.

ADVERTENCIA

PELIGRO DE INCENDIO

El no seguir estas instrucciones puede producir tiempos de secado excesivos y peligro de incendio.

Los siguientes son requisitos necesarios para el funcionamiento seguro y correcto de su secadora.

ADVERTENCI A

PELIGRO DE INCENDIO

No utilice materiales de ventilación de plástico ni de papel de aluminio fl exibles para instalar la secadora de ropa. Por lo general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el fl ujo de aire de la secadora y aumentan el riesgo de incendio.

Si su sistema actual está compuesto de un conducto de plástico o papel de aluminio, reemplácelo por un conducto de metal rígido o semirígido. Asegúrese de que el conducto existente no tenga pelusas antes de instalar el conducto de la secadora.

Requisitos del sistema de escape (continuación)

ADVERTENCI A

PELIGRO DE INCENDIO

Una secadora de ropa debe tener ventilación al exterior. No ventile la secadora a una chimenea, pared, techo, ático, pasajes entre pisos ni ningún espacio oculto de la vivienda. Las secadoras de ropa producen pelusa combustible. Si la secadora no tiene ventilación al exterior, algunas pelusas fi nas se expulsarán en el área de lavandería. La acumulación de pelusa en cualquier área de la vivienda puede constituir un peligro sanitario y un riesgo de incendio.

La secadora debe estar conectada a un sistema de escape que termine en el exterior de la vivienda. Inspeccione la abertura de escape al exterior con frecuencia y elimine cualquier acumulación de pelusa en la abertura y en el área que la rodea.

ADVERTENCI A

PELIGRO DE INCENDIO

No permita que materiales combustibles (por • ejemplo: ropa, tapicería/cortinas, papel) entren en contacto con el sistema de escape. La secadora NO DEBE tener escape a una chimenea, una pared, un techo ni ningún espacio cerrado de un edifi cio que pueda acumular pelusa y constituir un peligro de incendio.

No bloquee los extremos de escape del sistema de • ventilación, ni utilice tornillos, remaches ni otros sujetadores que se extiendan hacia la parte interna del conducto para ensamblarlo. Es posible que la pelusa quede atrapada en el fi Itro, los tornillos o los remaches, lo que puede obstruir la red de conductos y constituir un peligro de incendio, así como también aumentar los tiempos de secado. En la salida del conducto al exterior, utilice una capucha de ventilación aprobada y selle todas las uniones con cinta para conductos. Todos los accesorios macho para tubos DEBEN instalarse teniendo en cuenta el fl ujo de aire.

ADVERTENCI A

PELIGRO DE INCENDIO

Si se excede la longitud del tubo del conducto o el número de codos permitidos en las tablas de "LONGITUD MÁXIMA", se pueden acumular pelusas en el sistema de escape. La obstrucción del sistema podría constituir un peligro de incendio, así como aumentar los tiempos de secado.

Cantidad de codos de 90°	LONGITUD MÁXIMAConducto de metal rígido de 10,2 cm (4 pulgadas)
	TIPO DE CAPUCHA DE VENTILACIÓN
	(recomendada)
0 19.5 m (64 pies) 14.6 m (48 pies)
1 15.9 m (52 pies) 12.2 m (40 pies)
2 13.5 m (44 pies) 9.8 m (32 pies)
3 9.8 m (32 pies) 7.3 m (24 pies)
4 9.5 m (28 pies) 4.9 m (16 pies)

ADVERTENCI A

PELIGRO DE INCENDIO

No utilice material de ventilación fl exible de plástico o aluminio.

- Si va a instalar conductos de ventilación semirrígidos, no exceda una longitud de 8 pies (2,4 m).

Requisitos del sistema de escape (continuación)

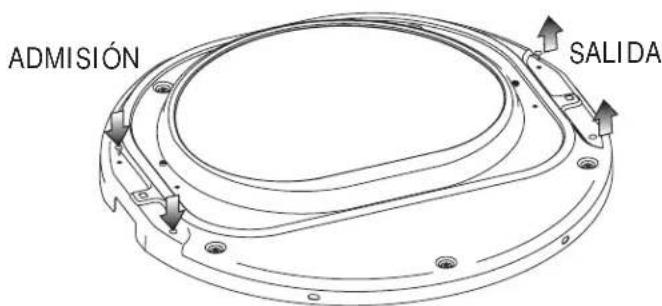

Instale los accesorios macho en la dirección correcta:

En instalaciones en las que el sistema de escape no se describa en las tablas, se debe utilizar el siguiente método para determinar si dicho sistema es aceptable:

1 Conecte un manómetro inclinado o digital entre la secadora y el punto donde el tubo de escape se conecta con la secadora.
2 Coloque el temporizador y la temperatura de la secadora en la opción Air fl uff - cool down (Esponjado con aire, enfriamiento) y ponga en marcha la secadora.
3 Lea la medición del manómetro.
4 La contrapresión del sistema NO DEBE ser mayor que 2,5 cm (1 pulgada) de columna de agua. Si la contrapresión del sistema es menor que 2,5 cm (1 pulgada) de columna de agua, el sistema es aceptable. Si la lectura del manómetro es mayor que 2,5 cm (1 pulgada) de columna de agua, el sistema es demasiado restrictivo y la instalación es inaceptable.

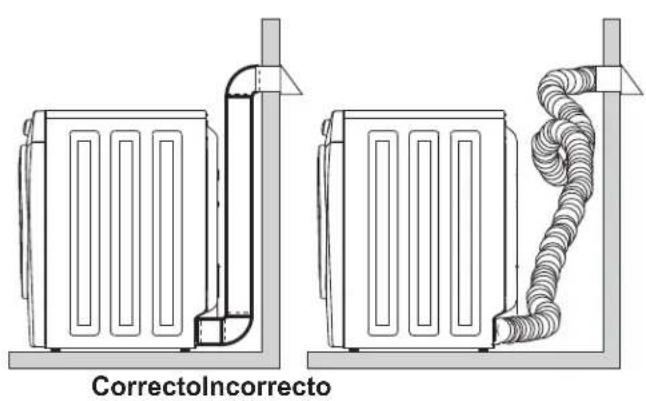

Si bien la orientación vertical del sistema de escape es aceptable, ciertas circunstancias atenuantes podrían afectar el funcionamiento de la secadora:

Sólo se debe utilizar una red de conductos de metal rígido.

Si la ventilación se efectúa en forma vertical a través del techo, es posible que el sistema de escape se vea expuesto a ráfagas descendentes que restringirán la ventilación.

Si el sistema de escape se extiende a través de un área que no está aislada, puede producirse condensación y una acumulación más rápida de pelusa.

La compresión o los pliegues del sistema de escape • aumentarán la restricción de la ventilación.

Se debe inspeccionar y limpiar el sistema de • escape cada 18 meses como mínimo cuando se le da un uso normal. Cuanto más utilice la secadora, más a menudo deberá comprobar que el sistema de escape y la capucha de ventilación funcionan correctamente.

Dirección del escape

El escape direccional se puede lograr mediante la instalación de un codo de ventilación de giro rápido de 90° directamente en la salida de la secadora. Los codos de ventilación de la secadora se encuentran disponibles a través de su distribuidor de repuestos o ferretería local.

Consulte también los REQUISITOS DE DESPEJE en la siguiente página.

NOTA

Utilice un codo de giro rápido de 90° para cumplir con la profundidad mínima de instalación de la secadora independiente.

La ventilación derecho hacia atrás permite la instalación de la secadora a 0" (0 cm) de la pared.

La ventilación hacia la derecha con un codo de 90° - permite la instalación de la secadora a 0.75" (2 cm) de la pared.

La ventilación hacia abajo con un codo de 90° permite la instalación de la secadora a 0.75" (2 cm) de la pared.

La ventilación hacia la izquierda con un adaptador • recto corto y un codo de 90° permite la instalación a 3.75" (9.5 cm) de la pared.

La ventilación hacia arriba con un adaptador recto - corto y un codo de 90° permite la instalación a 4" (10.2 cm) de la pared.

Instalación en una casa rodante

1 La instalación DEBE cumplir con la actual Norma de Seguridad y Construcción de Casas Rodantes, título 24 CFR, Parte 32-80 (que anteriormente se conocía como la Norma Federal de Seguridad y Construcción de Casas Rodantes [Federal Standard for Mobile Home Construction and Safety], título 24, HUD parte 280) o la Norma CAN/CSAZ240 MH.
2 La secadora DEBE tener evacuación al exterior (no a la parte de abajo de la casa rodante) mediante conductos metálicos que no admitan combustión. Los conductos metálicos deben tener un diámetro de 10,16 cm (4 pulgadas) y no deben presentar obstrucciones. Se recomiendan los conductos de metal rígido.
3 Si la secadora tiene evacuación a través del piso, y el área debajo de la casa rodante es cerrada, el

sistema de evacuación DEBE terminar fuera del espacio cerrado y el extremo debe quedar sujetado firmemente a la estructura de la casa rodante.

4 Para obtener información sobre otros requisitos importantes del sistema de escape, consulte las secciones anteriores de esta guía.
5 Cuando se instale una secadora a gas en una casa rodante, se debe dejar espacio en el exterior para la salida de aire. Este espacio debe ser por lo menos el doble del área de la salida de escape de la secadora.
6 El técnico de instalación DEBE anclar esta secadora (1) o secadora sobre pedestal (2) al piso usando un kit de instalación para casas rodantes, pieza número 137067200.

Requisitos de despeje

ADVERTENCI A

PELIGRO DE EXPLOSIÓN

No instale la secadora en el mismo lugar en el que haya o se almacene gasolina u otros productos infl amables. Si la secadora se instala en un garaje, debe estar a una altura mínima de 45,7 cm (18 pulgadas) por encima del suelo. De lo contrario, podría producirse una explosión, un incendio, quemaduras o incluso la muerte.

IMPORTANTE

NO INSTALE LA SECADORA:

1 En una zona expuesta a la humedad o a las condiciones climáticas externas.
2 En un área en la que esté en contacto con cortinas, telas colgantes o cualquier otra cosa que pueda obstruir el fl ujo de aire de ventilación y combustión.
3 Sobre una alfombra. El piso DEBE ser firme con una pendiente máxima de 2,54 cm (1 pulgada).

REQUI SI TOS DE INSTALACIÓN

Requisitos de despeje (continuación)

Instalación en un Nicho o Armario

1 Una secadora instalada en un dormitorio, baño, nicho o armario, DEBE tener ventilación al exterior.
2 No se debe instalar ningún otro artefacto de combustión en el mismo armario que la secadora a gas.
3 La secadora necesita espacio a su alrededor para que la ventilación sea adecuada.

NO instale la secadora en un armario con puerta maciza.

4 Ventilación requerida en la puerta del armario: Se necesita un mínimo de 774,2 cm² (120 pulgadas²) de abertura, dividido en partes iguales en la parte superior e inferior de la puerta. Las aberturas de ventilación deben estar ubicadas a 7,6 cm (3 pulgadas) de la parte superior e inferior de la puerta. Es necesario que las aberturas de aire no estén obstruidas al instalar una puerta. Se acepta una puerta que tenga aberturas de ventilación distribuidas uniformemente en toda la superfi cie.

Para otra que no sea la ventilación recta hacia atrás, se debe * instalar un codo de ventilación de giro rápido de 90° para lograr una instalación de 0 cm (0").

Para lograr una instalación con 0 cm (0") de despeje en la parte trasera de la secadora (para otra que no sea la ventilación hacia atrás), se debe instalar un codo de ventilación de giro rápido de 90° según se describe anteriormente en esta guía.

DIMENSIONES DE LA SECADORA INSTALADA

* Para obtener estas dimensiones mínimas de profundidad, la secadora debe ser ventilada derecho hacia atrás. Si se usa un codo de 90° (hacia la derecha), se agregan aproximadamente 0.75" (2 cm) a la profundidad de instalación. Si se orienta el escape de la secadora instalada sobre la lavadora hacia arriba, la profundidad de instalación aumentará aproximadamente en 4" (10,2 cm). Si se orienta el escape de la secadora instalada sobre la lavadora hacia abajo, la profundidad de instalación aumentará aproximadamente en 2.25" (6.5 cm). Si se orienta el escape de la secadora instalada sobre la lavadora hacia la izquierda, la profundidad de instalación aumentará aproximadamente en 3.75" (9.5 cm).

INSTRUCCIONES DE INSTALACIÓN

Instalación eléctrica

Los siguientes son requisitos necesarios para la instalación eléctrica segura y correcta de su secadora. El no seguir estas instrucciones puede producir una descarga eléctrica y/o incendio.

ADVERTENCI A

PELIGRO DE DESCARGA ELÉCTRICA

Este electrodoméstico DEBE estar debidamente • conectado a tierra. Si la secadora no está conectada a tierra correctamente, se pueden producir descargas eléctricas. Siga las instrucciones de esta guía para ver cómo se realiza una correcta conexión a tierra.

No utilice un cable de extensión con esta secadora. Algunos cables de extensión no están diseñados para soportar la cantidad de corriente eléctrica que utiliza esta secadora y pueden derretirse, lo que constituye un peligro de descarga eléctrica y/o incendio. Ubique la secadora en un lugar donde el cable de alimentación que compre esté al alcance del receptáculo, permitiendo que el cable quede holgado. Consulte los requisitos de preinstalación de esta guía para ver cuál es el cable de alimentación correcto que se debe comprar.

ADVERTENCI A

PELIGRO DE DESCARGA ELÉCTRICA

Debe instalarse, en el cable de alimentación, un • dispositivo de liberación de tensión aprobado por U.L. Si no se coloca un dispositivo de liberación de tensión, el cable podría desenchufarse de la secadora y cortarse por cualquier movimiento, y provocar así una descarga eléctrica. No utilice un receptáculo con cableado de aluminio • para un enchufe y cable de alimentación con cables de cobre (o viceversa). La reacción química que tiene lugar entre el cobre y el aluminio puede causar cortocircuitos eléctricos. El receptáculo y el cableado correcto consiste en un cable de alimentación con alambres de cobre con un receptáculo de cables de cobre.

NOTA

Las secadoras que funcionan con 208 voltios de corriente eléctrica tendrán tiempos de secado más prolongados que las que funcionan con 240 voltios de corriente eléctrica.

Requisitos de conexión a tierra: secadora eléctrica (Estados Unidos)

ADVERTENCI A

PELIGRO DE DESCARGA ELÉCTRICA

Una conexión incorrecta del conductor de conexión a tierra del equipo puede provocar un peligro de descarga eléctrica. Si no está seguro de haber realizado correctamente la conexión a tierra del artefacto, consulte a un electricista autorizado.

Para una secadora conectada a tierra:

1 La secadora DEBE tener conexión a tierra. En el caso de que la secadora no funcione correctamente o se descomponga, la conexión a tierra reduce el riesgo de descarga eléctrica porque ofrece una trayectoria de menor resistencia para la corriente eléctrica.
2 Después de comprar e instalar un cable de alimentación trifilar o tetrafilar con un conductor de conexión a tierra, el enchufe DEBE estar conectado

a un receptáculo adecuado con cable de cobre correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modificaciones al enchufe que se proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista califi cado que instale un tomacorrientes adecuado.

Para una secadora conectada de forma permanente:

1 La secadora DEBE estar conectada a un sistema de cableado permanente de metal conectado a tierra, o bien se debe colocar un conductor de conexión a tierra con los conductores del circuito y debe estar conectado al terminal de conexión a tierra del equipo o al cable a tierra del artefacto.

Requisitos de conexión a tierra: secadora eléctrica (Canadá)

ADVERTENCI A

PELI GRO DE DESCARGA ELÉCTRICA

Una conexión incorrecta del conductor de conexión a tierra del equipo puede provocar un peligro de descarga eléctrica. Si no está seguro de haber realizado correctamente la conexión a tierra del artefacto, consulte a un electricista autorizado.

Para una secadora conectada a tierra:

1 La secadora DEBE tener conexión a tierra. En el caso de que la secadora no funcione correctamente o se descomponga, la conexión a tierra reduce el riesgo de descarga eléctrica porque ofrece una trayectoria

de menor resistencia para la corriente eléctrica.

2 Debido a que la secadora está equipada con un cable de alimentación eléctrica que cuenta con un conductor de conexión a tierra, el enchufe debe estar conectado a un tomacorriente correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modificaciones al enchufe que se proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista califi cado que instale un tomacorrientes adecuado.

Requisitos de conexión a tierra: secadora a gas (Estados Unidos y Canadá)

1 La secadora está equipada con un enchufe de tres patas (conexión a tierra) para evitar el peligro de electrocución y debe estar conectada directamente a un receptáculo de enchufe de tres patas que cuente con una conexión a tierra adecuada.

2 El enchufe debe estar conectado a un tomacorriente correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modificaciones al enchufe que se proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista califi cado que instale un tomacorrientes adecuado.

INSTRUCCIONES DE INSTALACIÓN

Conexión de gas

1 Quite el tapón del tubo de gas en la parte trasera de la secadora.

IMPORTANTE

NO conecte la secadora al servicio de gas LP sin convertir la válvula de gas. El kit de conversión a gas LP debe ser instalado por un técnico califi cado.

2 Conecte un tubo aprobado o uno semi-rígido de 1,27 cm (1/2 pulgada) de diámetro interior desde la línea de suministro de gas al tubo de 0,96 cm (3/8 pulgada) ubicado en la parte trasera de la secadora. Utilice un reductor de 1,27 cm a 0,96 cm (1/2 pulgada a 3/8 pulgada) para realizar la conexión. Aplique un sellador para roscas que sea resistente a la acción corrosiva de los gases licuados en todas las conexiones de los tubos.

IMPORTANTE

La línea de suministro de gas debe estar equipada con una válvula de cierre manual aprobada. Esta válvula debe estar ubicada en la misma habitación que la secadora, en una ubicación que permita la facilidad de apertura y cierre. No bloquee el acceso a la válvula de cierre de gas.

3 Abra la válvula de cierre de la línea de suministro de gas para que el gas fl uya a través de la tubería. Espere unos minutos a que el gas fl uya a través de la línea de suministro de gas.

4 Utilice un manómetro para verificar que no haya fugas en el suministro de gas. Si no cuenta con un manómetro, pruebe todas las conexiones aplicando agua jabonosa en estas.

ADVERTENCIA

PELI GRO DE EXPLOSIÓN

NUNCA compruebe si hay fugas de gas con una llama abierta.

Conexión eléctrica (fuera de Canadá): trifi lar

Receptáculo trifi lar (tipo NEMA 10-30R)

ADVERTENCI A

PELIGRO DE DESCARGA ELÉCTRICA

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

1 Desconecte el suministro eléctrico del tomacorriente.
2 Extraiga el tornillo que sujeta la cubierta de acceso del bloque terminal que se encuentra en la esquina inferior de la parte trasera de la secadora.
3 Instale un dispositivo de liberación de tensión aprobado por U.L., de acuerdo con las instrucciones relativas al cable de alimentación/dispositivo de liberación de tensión del fabricante, en el orifi cio de entrada del cable de alimentación debajo del panel de acceso. En este momento, el dispositivo de liberación de tensión debe estar holgadamente en su lugar.
4 Pase un cable de alimentación aprobado por U.L. DESENCHUFADO, de 30 amp. tipo NEMA 10-30, SRDT a través del dispositivo de liberación de tensión.
5 Conecte el conductor neutro (cable del centro) del cable de alimentación al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con fi rmeza.
6 Conecte los dos conductores externos restantes del cable de alimentación a los terminales externos de color LATÓN del bloque terminal. Ajuste los dos tornillos con fi rmeza.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

No forme un ángulo agudo con el cableado/conductor, ni los doble en el punto de conexión.

7 Siga las pautas del fabricante para sujetar fi rmemente el dispositivo de liberación de tensión y el cable de alimentación.
8 Vuelva a instalar la cubierta del bloque terminal.

IMPORTANTE

Para mover la secadora desde un sistema tetrafi lar e instalarla en un sistema trifi lar, mueva la conexión a tierra interna del terminal central nuevamente hacia el tornillo VERDE que se encuentra junto al bloque terminal.

NOTA

Si un tornillo del terminal se cae durante la instalación del cable, se puede recuperar en la ranura de recuperación de tornillos del terminal que se encuentra debajo del panel de acceso.

Conexión eléctrica (fuera de Canadá): tetrafi lar

Receptáculo tetrafi lar (tipo NEMA 14-30R)

ADVERTENCI A

PELIGRO DE DESCARGA ELÉCTRICA

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

1 Desconecte el suministro eléctrico del tomacorriente.
2 Extraiga el tornillo que sujeta la cubierta de acceso del bloque terminal que se encuentra en la esquina inferior de la parte trasera de la secadora.
3 Instale un dispositivo de liberación de tensión aprobado por U.L., de acuerdo con las instrucciones relativas al cable de alimentación/dispositivo de liberación de tensión del fabricante, en el orifi cio de entrada del cable de alimentación debajo del panel de acceso. En este momento, el dispositivo de liberación de tensión debe estar holgadamente en su lugar.
4 Pase un cable de alimentación aprobado por U.L. DESENCHUFADO, de 30 amp. tipo NEMA 14-30, SRDT o ST a través del dispositivo de liberación de tensión.

5 Desconecte el cable interno (BLANCO) de conexión a tierra que integra el enchufe preformado de la secadora del tornillo de conexión a tierra (VERDE) que está junto al bloque terminal.

6 Conecte el cable de conexión a tierra (VERDE) del cable de alimentación al gabinete utilizando el tornillo (VERDE) de conexión a tierra. Ajuste el tornillo con fi rmeza.

7 Mueva el cable interno (BLANCO) de conexión a tierra que integra el enchufe preformado de la secadora al bloque terminal y conéctelo junto con el conductor neutro (BLANCO) del cable de alimentación al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con fi rmeza.

8 Conecte los conductores ROJO y NEGRO del cable de alimentación a los terminales externos de color LATÓN del bloque terminal. Ajuste los dos tornillos con fi rmeza.

ADVERTENCI A

PELIGRO DE DESCARGA ELÉCTRICA

No forme un ángulo agudo con el cableado/conductor, ni los doble en el punto de conexión.

9 Siga las pautas del fabricante para sujetar fi rmemente el dispositivo de liberación de tensión y el cable de alimentación.

10 Vuelva a instalar la cubierta del bloque terminal.

NOTA

Si un tornillo del terminal se cae durante la instalación del cable, se puede recuperar en la ranura de recuperación de tornillos del terminal que se encuentra debajo del panel de acceso.

Instalación general

1 Conecte el tubo de escape al sistema de escape exterior (consulte las páginas 31 a 34). Se recomienda usar una abrazadera (pieza A) de 4" (10,2 cm) para conectar las secadora al sistema de ventilación de escape. Utilice cinta de papel de aluminio para sellar las demás uniones.
2 Deslice la secadora a su posición fi nal cuidadosamente. Ajuste una o varias de las patas de la secadora hasta que se encuentre fi rme sobre las cuatro patas. Coloque un nivel en la parte superior de la secadora. La secadora DEBE estar nivelada y fi rme sobre las cuatro patas. Presione las distintas esquinas para asegurarse de que la secadora está estabilizada. Retire y deseche la cinta de la puerta.

IMPORTANTE

Revise la caja del interruptor automático/fusibles para asegurarse de que la electricidad esté desconectada antes de conectar el cable de alimentación al tomacorriente.

3 Conecte el cable de alimentación a un tomacorriente con conexión a tierra.
4 Conecte la electricidad desde la caja del interruptor automático/fusibles.
5 Consulte la Guía de uso y cuidado que se proporciona con la secadora. Dicha guía contiene información útil y valiosa que le ahorrará tiempo y dinero.
6 Si tiene alguna pregunta durante el funcionamiento inicial, repase la "Lista de control para evitar el servicio técnico" de su Guía de uso y cuidado antes de llamar al servicio técnico.
7 Guarde estas instrucciones cerca de la secadora para referencia futura.

NOTA

Dentro de la consola de la secadora, encontrará una hoja de información técnica y un diagrama de cableado.

INVERSIÓN DE LA PUERTA

Cómo extraer la puerta

1 Proteja las superficies de trabajo planas, como la parte superior de la secadora o el piso cerca de ésta utilizando un paño o toalla suave.
2 Abra la puerta de la secadora y retire los dos tornillos de la bisagra. Retire el tornillo inferior primero y luego el tornillo superior.

3 Mientras sostiene la puerta con ambas manos, levante la puerta y la bisagra derecho hacia arriba aproximadamente 3/8" (10 mm) de manera que la pieza en forma de "T" pueda pasar por la ranura en forma de "T" en el panel delantero.

RANURA EN FORMA DE "T" EN EL PANEL DELANTERO

4 Coloque cuidadosamente la puerta de la secadora sobre una superfi cie de trabajo plana y protegida con la superfi cie exterior hacia abajo.
5 Ubique los 5 tornillos de cabeza corrugada (no. 1-5) en las mueccas circulares pequeñas (en las posiciones relativas al reloj de las 11, 1, 4, 6, y 8) de la puerta interior. Retire y guarde estos 5 tornillos.

No intente retirar los 2 tornillos "irremovibles" que sostienen el vidrio en su lugar.

6 Ubique los 2 tornillos de cabeza alomada (no. 6-7) en la puerta interior cerca del pestillo de metal y del centro de la bisagra (en las posiciones relativas al reloj de las 9 y 3). Retire y guarde estos 2 tornillos.
7 Separe el conjunto de la puerta interior del conjunto de la puerta exterior.

Inversión de la bisagra

1 Retire cuidadosamente los dos tapones redondos del panel delantero y guárdelos. Retire y guarde la cubierta cuadrada de la ranura en forma de "T" deslizándola hacia arriba y tirando de ella para retirarla. Mueva los 3 tapones al lado opuesto del panel delantero.

2 Voltee el conjunto de la puerta para exponer las lengüetas restantes del pestillo de metal. Sostenga las lengüetas completamente con alicates para retirarlas. Deseche el pestillo de metal viejo.

3 Vuelva a voltear el conjunto de la puerta interior y ubique los 2 tornillos de cabeza alomada de la bisagra. Retire y guarde estos 2 tornillos y separe la bisagra del conjunto de la puerta interior.

4 Desde la parte trasera de la puerta interior, presione las lengüetas de retención del tapón de plástico cuadrado para liberarlo. Guarde el tapón cuadrado para volver a instalarlo más adelante.

5 Retire cuidadosamente los 2 tapones redondos de la puerta interior y muévalos a los agujeros opuestos para reinstalarlos.

6 Gire la bisagra y muévala al lado opuesto de la puerta interior. Fijela con los 2 tornillos de cabeza alomada que retiró anteriormente. Vuelva a instalar el tapón plástico en el agujero cuadrado junto a la bisagra.

INVERSIÓN DE LA PUERTA

Reensamblaje de la puerta

1 Ubique y retire la compuerta del recorte de la bisagra del conjunto de la puerta exterior. Gírela y muévala al agujero opuesto en la puerta exterior.

2 Recueste la abertura de la puerta interior a un ángulo de 90 grados sobre los "hombros" de la compuerta del recorte de la bisagra. Gire la puerta interior hacia abajo sobre la puerta exterior.

3 Vuelva a instalar los tornillos de cabeza corrugada (no. 1-5) retirados anteriormente. Tenga cuidado de no dañar la rosca de los agujeros de plástico.

4 Vuelva a instalar los tornillos de cabeza alomada (no. 6-7) retirados anteriormente. Tenga cuidado de no dañar la rosca de los agujeros de plástico.

5 Ubique el nuevo pestillo de metal proporcionado con los manuales de la secadora. Sostenga el pestillo nuevo con alicates como se muestra abajo. Inserte fi rmemente el pestillo de manera que quede en posición vertical.

Reinstalación de la puerta

1 Mientras sostiene la puerta con ambas manos, introduzca la pieza en forma de "T" que se encuentra en la parte trasera de la bisagra en la ranura en forma de "T" del panel delantero y baje la puerta para alinear los agujeros de instalación.

2 Mientras apoya la puerta, instale el tornillo de cabeza alomada superior primero y luego el inferior.

Los tornillos instalados correctamente presionarán la bisagra hasta que quede al ras del panel delantero. Cualquier espacio que quede entre la bisagra y el panel delantero hará que el pestillo y el gancho queden desalineados.

3 Cierre la puerta y verifique que la bisagra, el pestillo y el gancho funcionan correctamente.

Un accesorio de pedestal de almacenamiento, especialmente diseñado para esta secadora, se puede utilizar para elevar la secadora y facilitar su uso. Dicho pedestal agregará aproximadamente 38,1 cm (15 pulgadas) a la altura de su unidad para una altura total de 134,62 cm (53 pulgadas).

* Es posible que hayan otros colores disponibles. Póngase en contacto con el distribuidor donde adquirió la secadora.

KIT DE SECADORA PARA CENTRO DE LAVADO

Pieza No.. 134700600

Dependiendo del modelo que haya comprado, es posible que esta secadora incluya un kit para instalarla sobre la lavadora correspondiente. Si el modelo que adquirió no incluye un kit de instalación sobre la lavadora o desea un kit diferente, puede pedir uno.

KIT DE CONVERSIÓN A GAS LP

Pieza No.. PCK4200

Las secadoras a gas diseñadas para el uso en lugares con suministro de LP requieren utilizar un kit de conversión antes de la instalación.

KIT DE INSTALACIÓN EN UNA CASA RODANTE

Pieza No.. 137067200

La instalación en una casa rodante requiere utilizar el KIT DE INSTALACIÓN EN UNA CASA RODANTE.

REJILLA DE SECADO

Pieza No.. 1370067300

Dependiendo del modelo que haya comprado, es posible que esta secadora incluya una rejilla de secado. Si el modelo que adquirió no incluye una rejilla de secado o desea una rejilla adicional, puede pedir una.

LLAVE UNIVERSAL PARA ELECTRODOMÉSTICOS

Pieza No.. 137019200

También puede pedir una LLAVE UNIVERSAL PARA

ELECTRODOMESTICOS para ayudarlo a ajustar las patas de las secadoras, lavadoras o pedestales.

MARCADORES DE PINTURA DE RETOQUE\*

Marcador de retoque de pintura blanca - Pieza N° 5304468812

Marcador de retoque de pintura rojo - Pieza N° 5304471227

Marcador de retoque de pintura azul - Pieza N° 5304471229

Marcador de retoque de pintura plateada - Pieza N° 5304471228

Marcador de retoque de pintura negra - Pieza N° 5304458932

* Es posible que hayan otros colores disponibles. Póngase en contacto con el distribuidor donde adquirió la secadora.

PRECAUCIÓN

El no utilizar accesorios fabricados (o aprobados) por el fabricante puede ocasionar lesiones personales, daños a la propiedad o daños a la secadora.

Si su secadora necesita piezas de repuesto, comuníquese con el sitio donde la adquirió, o consulte la Guía de uso y cuidado para obtener más información.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Cuando se reparen los controles, rotule todos los cables antes de desconectarlos. Los errores de cableado pueden producir un funcionamiento incorrecto y peligroso. Verifi que que el funcionamiento es correcto después de realizar las reparaciones.
