Tipo de producto	Secadora
Marca	Frigidaire
Modelo	APWD15N
Capacidad	7,0 pies cúbicos (aproximadamente 198 L)
Tipo de carga	Frontal
Fuente de alimentación	Eléctrica o gas
Dimensiones (aproximadamente)	76,2 cm (An) x 66 cm (Pr) x 109,2 cm (Al)
Peso (aproximadamente)	50 kg
Número de programas	7+ (secado automático, temporizador, etc.)
Función vapor	No especificado
Sistema de ventilación	Evacuación exterior
Nivel de ruido (aproximadamente)	65 dB
Clase energética	A confirmar según modelo
Compatibilidad con base	Sí, base APWD15N recomendada
Garantía de piezas mecánicas	1 año
Material	Chapa de acero pintada
Color	Blanco
Mantenimiento	Limpiar el filtro de pelusas después de cada ciclo
Seguridad	Apagado automático, protección contra sobrecarga

Preguntas frecuentes - APWD15N FRIGIDAIRE

¿Cuál es la capacidad de secado del Frigidaire APWD15N?

La capacidad es de 7,0 pies cúbicos, permitiendo secar hasta aproximadamente 15 kg de ropa.

¿Puedo instalar esta secadora sobre una base?

Sí, el modelo APWD15N está diseñado para montarse sobre una base (se vende por separado). Siga las instrucciones de montaje proporcionadas.

¿Qué tipos de programas ofrece?

Ofrece varios programas: secado automático, temporizador, delicado, planchado fácil, etc.

¿La secadora se entrega con una base?

No, la base se vende por separado. La referencia de la base compatible es APWD15N.

¿Cómo limpiar el filtro de pelusas?

Retire el filtro después de cada ciclo, retire las pelusas a mano o con una aspiradora, y luego vuelva a colocarlo.

¿Cuál es el consumo energético?

El consumo depende del programa y de la carga. Consulte la etiqueta energética del modelo específico.

¿Puedo usar esta secadora sin evacuación exterior?

No, este modelo requiere una evacuación exterior para funcionar correctamente.

¿Cuál es el período de garantía?

La garantía es de un año para las piezas mecánicas, a partir de la fecha de compra.

¿Cómo instalar la base?

Siga las instrucciones paso a paso del manual: nivele la base, fije los soportes, luego levante la secadora con dos personas.

¿Qué hacer si la secadora se balancea durante el funcionamiento?

Verifique la nivelación: ajuste las patas y asegúrese de que las cuatro patas toquen el suelo. El balanceo lateral es normal sobre la base.

MANUAL DE USUARIO APWD15N FRIGIDAIRE

Instrucciones de Instalación

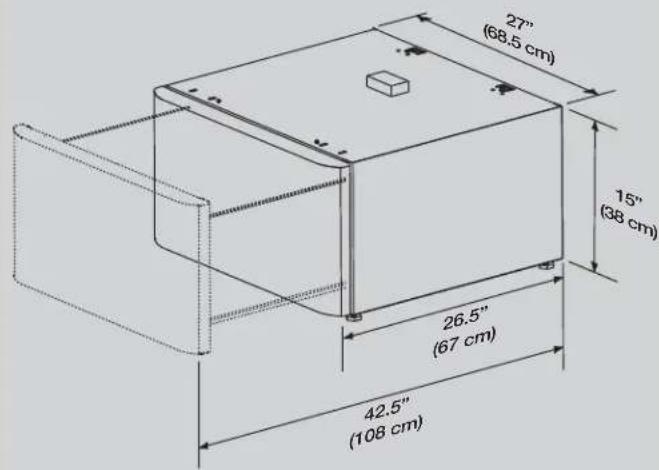

Pedestal de 15" (38,1 cm)

137147900 A (0904)

KIT COMPONENTS:

1 Pedestal Installation Instructions.
2 Front brackets.A
2 Front bracket spacers.B
2 Rear brackets.C
14#10(16x.500) screws.D

COMPOSANTS DU

NECESSAIRE:

1 libre de instruciones de instalación

A 2 soportes delanteros.
B 2 espaciadores para soportes delanteros.
C 2 soportes traseros.
D 14 tornillos n.° 10 (16 x .500).

IMPORTANTE El peso total DENTRO del cajón cerrado o el peso combinado de los articulos que estén DENTRO y ENCIMA del cajón abierto no debe exceeder las 65 lb (29,5 kg).

Tools needed:

Outils nécessaires:

Herramientos necessities:

Llave universal optional (disponible a travers de su distribuidor local)

OR OU O

Adjustable wrench

Cle a molette

Llave ajustable

Llave de cubo de 9/16 po o 14 mm

AND ET Y

El no desconectar el suministro electrico.
antes de la instalacion apilada可以更好
ocasionar lesiones personales o incluo la muerte.

La instalacion inadequada de la ventilacion de la secadora puede occasionar lesiones personales o daños a la propidad.

Para evaporar lesiones en la espalda u autre · tipo de lesiones, procure levantar o mover la lavadora o secadora con la ayuda de mas de una persona.

La version en español continua en la page 10.

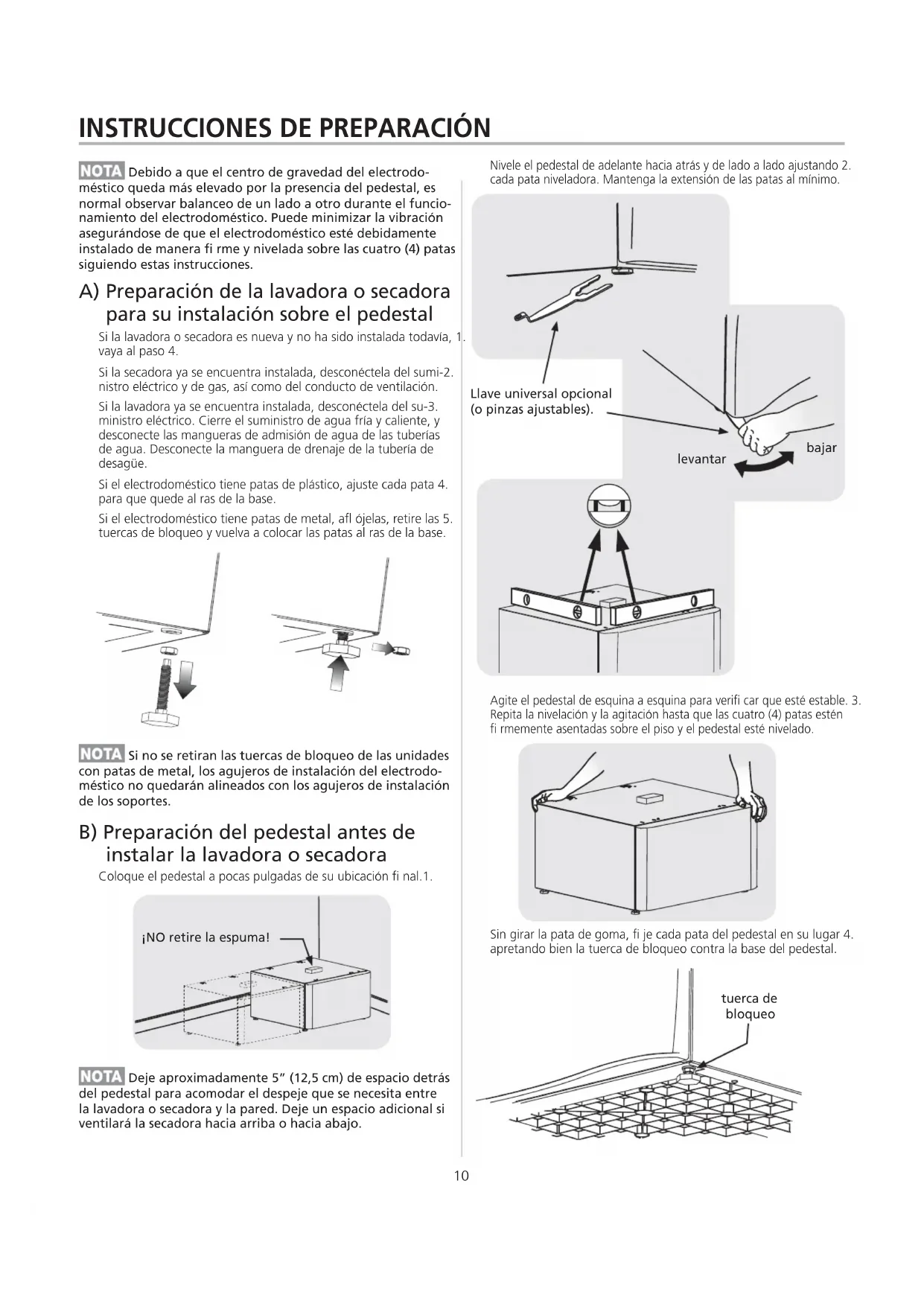

NOTA Debido a que el centro de gravedad del electrodomestico queda más elevado por la presencia del pedestal, es normal observar balanceo de un bajo otro durante el functi-namento del electrodomestico. Puede minimizar la vibracion asegurandose de que el electrodomestico este debidamente instalado de forma fi rme y nivelada sobre las quatre (4) patas siguiendo estas instrucciones.

A) Preparación de la lavadora o secadora para su instalación sobre el pedestal

Si la lavadora o secadora es ahora y no ha sido instalada todavia, 1. vaya al paso 4.

Si la secadora ya se encuesta instalada, desconectela del sumi-2. nistro electrico y de gas, asi como del conducto de ventilacion.

Si la lavadora ya se encuesta instalada, desconectela del su-3. ministro eletrico. Cierre el suministro de agua fria y caliente, y desconnecte las mangueras de admisión de agua de las tuberias de agua. Desconnecte la manguera de drenaje de la tuberia de desague.

Si el electrodomesticoiene patas de plastico,ajuste cada pata 4. para que quede al ras de la base.

Si el electrodomesticoiene patas de metal, afl ojelas, retire las 5. tuercas de bloqueo y vuelva a colocar las patas al ras de la base.

NOTA Si no se retiran las tuercas de bloqueo de las unidades con patas de metal, los agujeros de instalacion del electrodomestico no quedaran alineados con los agujeros de instalacion de los soportes.

B) Preparación del pedestal antes de instalar la lavadora o secadora

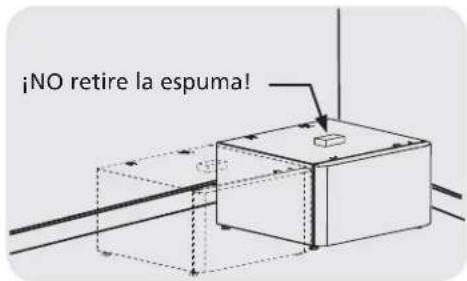

Coloque el pedestal a pocas pulgadas de su ubicacion final.1.

NOTA Deje aproximadamente 5'' (12,5 cm) de espacio detrás del pedestal para acomodar el despeje que se necesita entre la lavadora o secadora y la pared. Deje un espacio adicional si ventilará la secadora hacía arriba o hacía bajo.

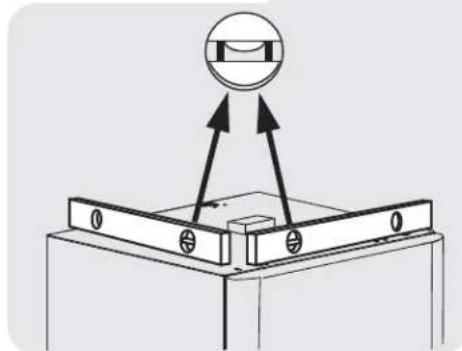

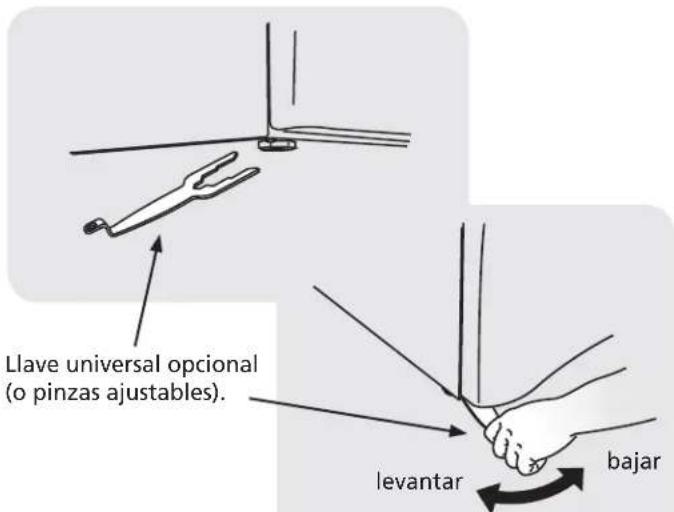

Nivele el pedestal de adelante hacía atras y de lado a lado ajustando 2. cada pata niveladora. Mantenga la extension de las patas al minimo.

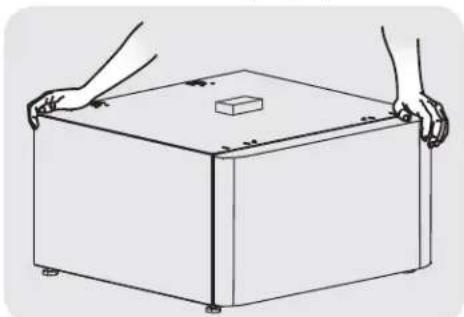

Agite el pedestal de esquina a esquina para verifi car que este estable. 3. Repita la nivelacion y la agitacion hasta que las quatre (4) patas esten fi rmente asentadas sobre el piso y el pedestal este nivelado.

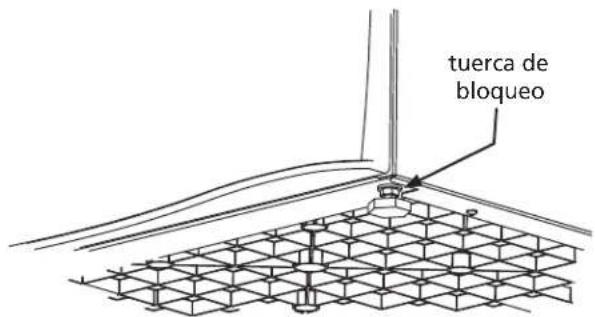

Sin girar la pata de goma, fi je cada pata del pedestal en su lugar 4.\ apretando bien la tuerca de bloqueo contra la base del pedestal.

INSTRUCCIONES DE INSTALLACION DE LA LAVADORA

C1) Fijación de los accesos de instalación de la lavadora

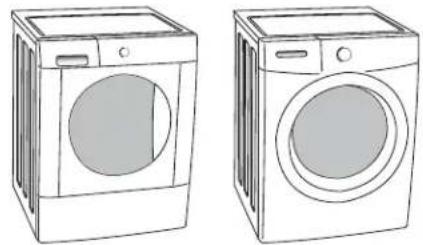

Lea las siguientes instrucciones para instalar cualesera de these 1.
tipos de lavadoras sobre el pedestal:

Fije cada susjetador delantero al jeu más externo de agujeros 2. mediante 2 tornillos y el espaciador suministrado.

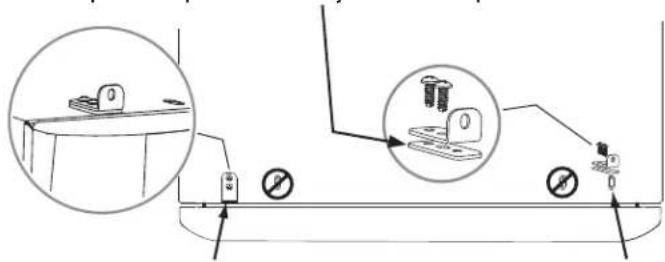

Cologne un espaciador debajo de cada soporte delantero.

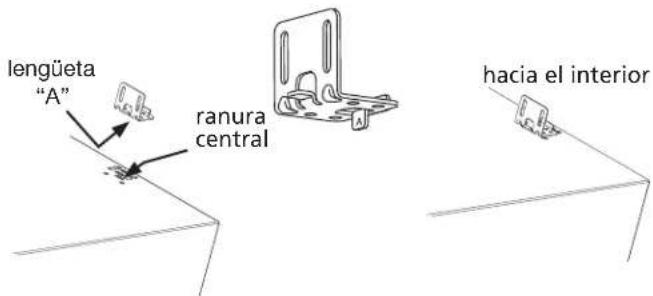

Introduzca la lengueta "A" de cada soporte trasero en las ranu-3. ras centrales de la parte trasera del pedestal. Oriente el soporte hacía la parte interior para instalar la lavadora.

1. Instale 2 tornillos en cada soporte trasero para alinear los agujeros del pedestal.

D1) Montaje de la lavadora

PRECAUCION - PELIGRO DE EXCESO DE PESO - Para evaporar lesiones en la espalda u autre tipo de lesiones, mas de una persona deberte levantar o mover la lavadora.

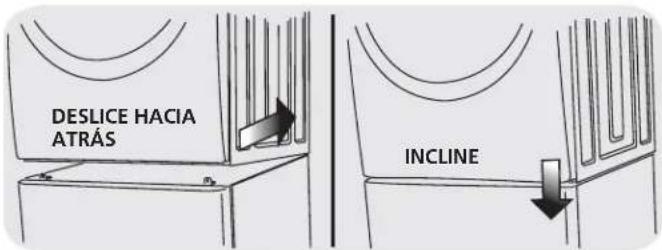

Con la ayudde una o mas personas, incline la lavadora leve-1.
mente hacer atras y levante la sobre el pedestal. Con la lavadora
aún inclinada, deslicela hacía atras contra los soportes traseros
y asiente ciuidadosamente la parte delantera de la unidad de
manera que quede entre los soportes delanteros y traseros.

Ajuste el electrodomestico de lado a lado para alinear sus aguje-2. ros de instalacion con los agujeros de los soportes del pedestal. Instale 2 tornillos en cada soporte trasero para fi jarlo a la base de 3. la lavadora.

Con el cajón del pedestal abierto para tener mejor acceso, instale 4. un tornillo en cada soporte delantero para fi jarlo a la base de la lavadora.

E) Instalación o reinstalación de la lavadora

Deslice el electrodomestico y pedestal a su ubicacion fi nal.1. Verifi que que este nivelado y agite las quatre (4) patas rue-2 vamente. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las 3. Instrucciones de instalacion de la lavadora para tener detalles completos sobre la conexion del agua, del drenaje o del suministro electrico.

INSTRUCCIONES DE INSTALLACION DE LA SECADEORA (TIPO 1) DE 7.0 pies cubicos

C_2) Fijación de los accesos de instalación de la secadora (como 1)

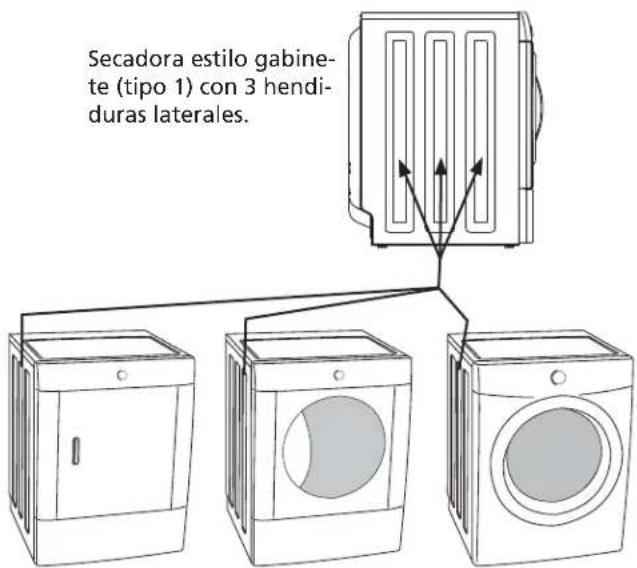

Lea las siguientes instrucciones para instalar cualesera de these 1.
tipos de secadoras sobre el pedestal:

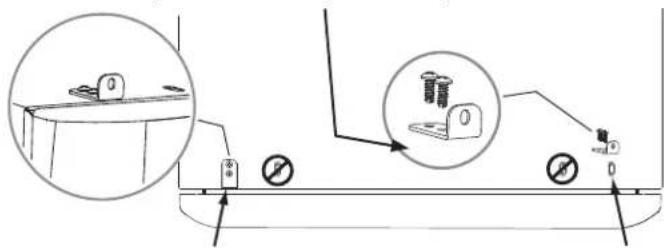

Fije cada sujetador delantero al juego más externo de agujeros 2. usingo 2 tornillos.

NO Ileva espaciadores debajo de los soportes delanteros.

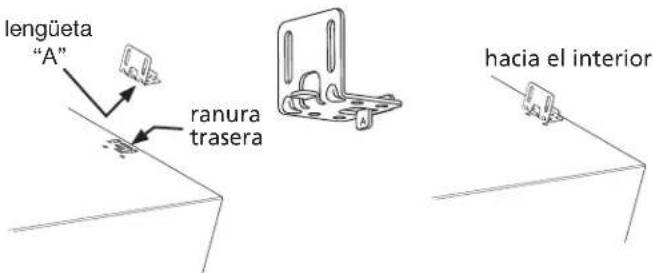

Introduzca la lengueta "A" de cada soporte triturero en las ranuras 3 de la parte triturera del pedestal; paraarlo, utilise espaciadores para soportes tritureros. Oriente el soporte hacía la parte inferior para instalar la secadora "como 1".

Instale 2 tornillos en cada soporte trasero para alinear los aguje-4. ros del pedestal.

D2) Montaje de la secadora (como 1)

PRECAUCION - PELIGRO DE EXCESO DE PESO - Para evaporar lesiones en la espalda u autre tipo de lesiones, mas de una persona deberte levantar o mover la secadora.

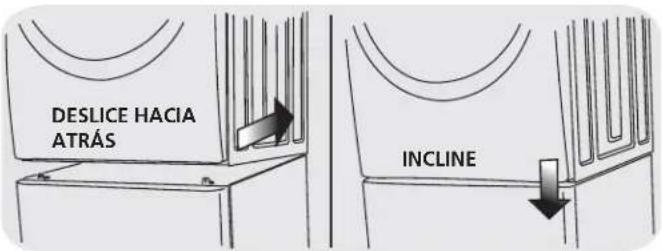

Con la ayud de una o más personas, incline la secadora leve-1.
mente hacer atrás y levántela sobre el pedestal. Con la secadora
aún inclinada, desilicela hacía atrás contra los soportes traseros
y asiente ciudadosamente la parte delantera de la unidad de
manera que quede entre los soportes delanteros y traseros.

Ajuste el electrodomestico de lado a lado para alinear sus aguje-2. ros de instalacion con los agujeros de los soportes del pedestal.

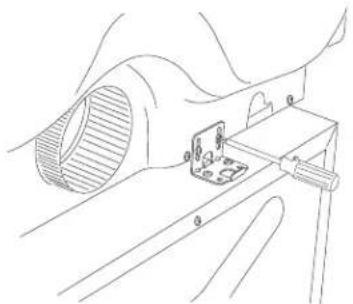

Instale 2 tornillos en cada soporte triturero para fi jarlo a la base de 3. la secadora.

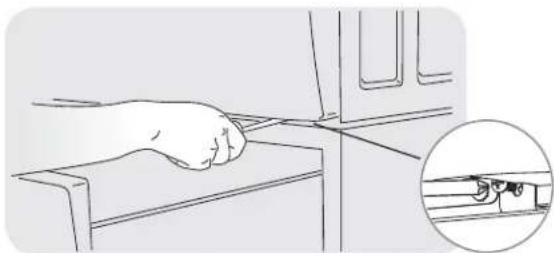

Con el cajón del pedestal abierto para tener mejor acceso, instale 4. un tornillo en cada soporte delantero para fi jarlo a la base de la secadora.

E) Instalación o reinstalación de la secadora (como 1)

Deslice el electrodomestico y pedestal a su ubicacion fi nal.1. Verifi que que este nivelado y agite las quatre (4) patas rue-2 vamente. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las 3. Instruetiones de instalacion de la secadora para Obtener detalles completos sobre la connexion del suministro electrico y de gas o de los conductos de ventilacion.

INSTRUCCIONES DE INSTALLACION DE LA SECADEORA (TIPO 2) DE 5.8 pies cubicos

C3) Fijación de los accesos de instalación de la secadora (esto 2)

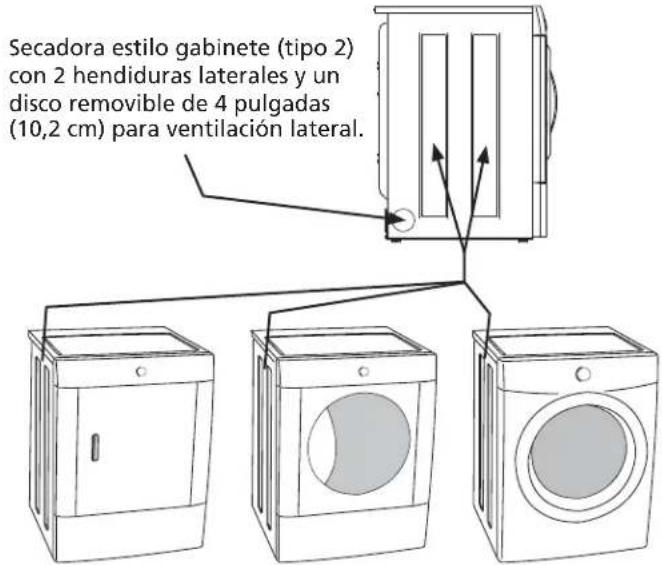

Lea las siguientes instrucciones para instalar cualesera de these 1.
tipos de secadoras sobre el pedestal:

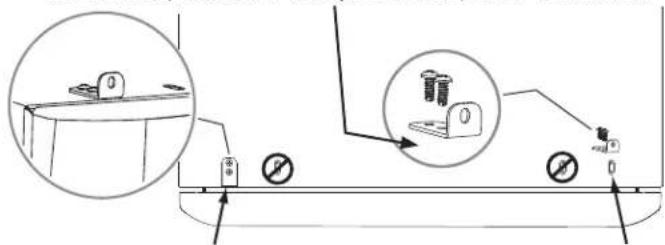

Fije cada sujetador delantero al juego más externo de agujeros 2. usingo 2 tornillos.

NO Ileva espaciadores debajo de los soportes delanteros.

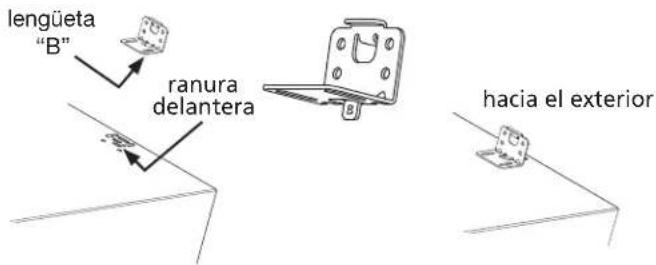

Introduzca la lengueta "B" de cada soporte triturero en las ranuras 3. delanteras de la parte triturera del pedestal. Oriente el soporte hacía la parte exterior para instalar la secadora "como 2^

Instale 2 tornillos en cada soporte trasero para alinear los aguje-4. ros del pedestal.

D3) Montaje de la secadora (como 2)

PRECAUCION - PELIGRO DE EXCESO DE PESO - Para evaporar lesiones en la espalda u autre tipo de lesiones, mas de una persona deben levantar o mover la secadora.

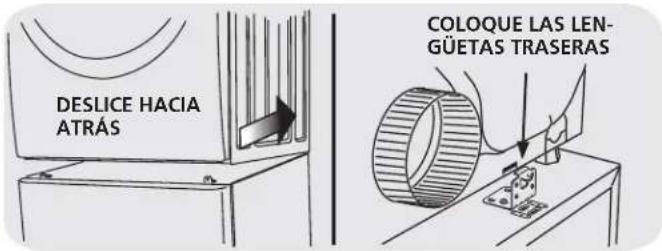

Con la ayud de una o más personas, incline la secadora leve-1.
mente hacía atrás y levántela sobre el pedestal. Con la secadora
aún inclinada, deslicela hacía atrás contra los soportes traseros
de modo que las lenguetas de dichos soportes encajen en las ranuras de la parte trasera de la secadora. Asiente ciuidadosamente
la parte delantera de la unidad demania que quede entre los soportes delanteros y traseros.

Ajuste el electrodomestico de lado a lado para alinear sus aguje-2. ros de instalacion con los agujeros de los soportes del pedestal.

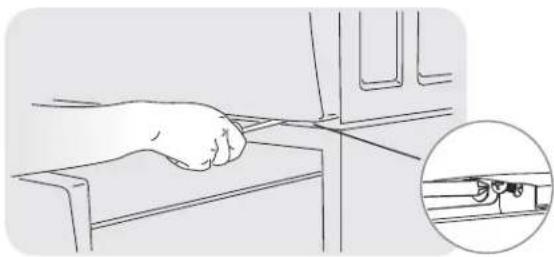

Con el cajon del pedestal abierto para tener mejor acceso, instale 3. un tornillo en cada soporte delantero para fi jarlo a la base de la secadora.

E) Instalación o reinstalación de la secadora (como 2)

Deslice el electrodomestico y pedestal a su ubicacion fi nal.1. Verifi que que este nivelado y agite las quatre (4) patas rue-2 vamente. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las 3. Instruetiones de instalacion de la secadora para Obtener detalles completos sobre la conexion del suministro electrico y de gas o de los conductos de ventilacion.

NOTES: REMARQUES: NOTAS:

NOTES: REMARQUES: NOTAS:

WARRANTY

Garantía completa de un año para las piezas mecánicas

Durante un ano a partir de la fecha de compra, cuando este pedestal se instala con las lavadoras o secadoras indicadas (consulte el manual del propietario para concer el Modelo spécifique co) y cuando se usa segun la informacion proportionada en la guia de uso y增值服务, las instruetiones de referencia y las instruetiones de instalacion, el proveedor reparar o replazararacularia de sus piezas mecancas si se encontrararan defectuosas aner materiales o mano de obr. Conserve su recibo de compra. La fecha del recibo establece la duracion de la garantia, en caso de que se requieran piezas de repuestos.Esta garantia le otorga derechos legales spécifique cos. Usted peut tener ademas或者其他 derechos que varian de un estado a other.

Restricción de la garantía

Si el pedestal se usa para cadaquier proposto que no sea el de uso familiar privado o con cadaquier producto que requiera modificcion para realizar la instalacion, esta garantia quedarà nula y sin validez.

Piezas en garantía

Las piezas en garantía estarán disponibles a工程技术 del distribuidor sobre el pedestal; también puede consultar la guía de uso y cuidado proporciónada con la lavadora o secadora que se instale en el pedestal para Obtener información de contacto.

REGISTRO DEL PRODUCTO

En el空間 que se proporciona a continuación, registre la Fecha de compray y el número de modelo del producto.

N.° de Modelo:

Fecha de compra:

Conserve estas instrucciones y su recibo de compra para referencia futura.
